SR122 雙監控版
SR112 單監控版
SR系列汽車雙電池分離器使用說明書
注意：安裝使用前請仔細閱讀使用說明
功能描述：
SR系列產品是電壓感應型繼電器，通過監測汽車蓄電池的電壓實現給汽車輔助電池充電的功能；當汽車啟動發電機工作主電池電壓上升超過“導通電壓”時BS分離器導通將主/輔電池并聯充電，當汽車停車發電機停止工作電池電壓下降到“斷開電壓”時BS分離器斷開將主/輔電池分?jǐn)嚅_(kāi)。
SR分離器的優點是不像傳統隔離器需要改動原車線路，在安裝時只需要從主電池的正極端引出一根線連接到SR分離器即可安裝簡單且體積小，對于汽車發動機室狹小的空間更具優勢。
選裝功能：(SR112 單監控版沒有此功能）
BS輔助啟動功能：需要將將輔助啟動端連接到點火開關START上，當汽車啟動時BS將會導通使兩個電池并聯給啟動機足夠的電流；也可接外部手動開關輔助啟動。
注意：輔助啟動時輔助電池電壓不能比主電池電壓低（主-輔<0.7v)
為什么要這樣設置呢？
普通的產品不考慮兩個電池的電壓而是強制并聯，但在輔助電池電壓低于主電池電壓時反而會拉低主電池的電壓而不利于啟動。
BS輔助啟動指示燈：在控制盒LAMP端外接指示燈（12V 500MA）燈亮表示輔助啟動工作。
產品安裝圖：
推薦安裝導線規格：（請依據連接線長度合理選擇導線直徑）
導線規格（AWG） | 平方數 | 對應電流 |
6# | 16 | 100A |
2# | 35 | 200A |
產品參數：
型號 | BS112 |
標稱電流 | 100A |
導通電壓 | 13.7V |
導通延時 | 3S |
斷開電壓 | 12.8V |
斷開延時 | 5S |
工作電壓范圍 | 8-16V |
待機功耗 | 0.05W |
監控類型 | 雙監控 |
輔助啟動功能 | √ |
輔助啟動指示燈 | √ |
溫度范圍 | -25℃- +85℃ |
認證類型 | CE |
保修年限 | 1 |
尺寸 | 72X80X72MM |
包裝清單：

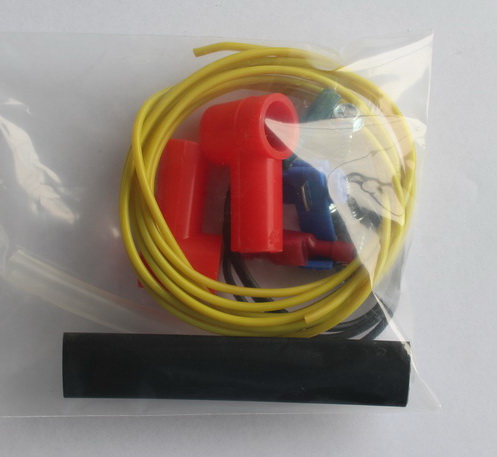

主機X1, 說明書X1，附件包X1（負極線X1, 硅橡膠線X2M, 快速接線端子X1, 6.3插片X1 硅膠保護帽X1 熱收縮管X2）
保修說明：本產品為3包產品，自購買之日起享受1年免費保修服務。
