10款悅動1.5 安裝鍵程LX2008離心式渦輪增壓器

相機沒有及時到位，因此兩條信號線只拍下了一條接在高壓包上的轉速信號線；而節氣門開度信號線后面的車友只能借用萬用表確認了。轉速信號接入點如下圖：

由于這款車的空間結構問題，安裝師付拆下了控制器前側的散熱導流板，而將直接將控制器底部散熱面對著中網附近，其實際散熱效果將會比帶導流管的更好。拆下導流板后的控制器如下圖：

為了將控制器固定在電瓶與中網中間的空位處，需借助支架再將支架固定在電瓶固定螺絲上，不明白的車友只需要將支架如下圖方法拆彎放置在電瓶前就知道怎么固定了。折彎方法如下圖：

對于10款的悅動，此處的控制器散熱肯定是最佳的，要再想好那得裝到中網里才能達到這效果了。如下圖：

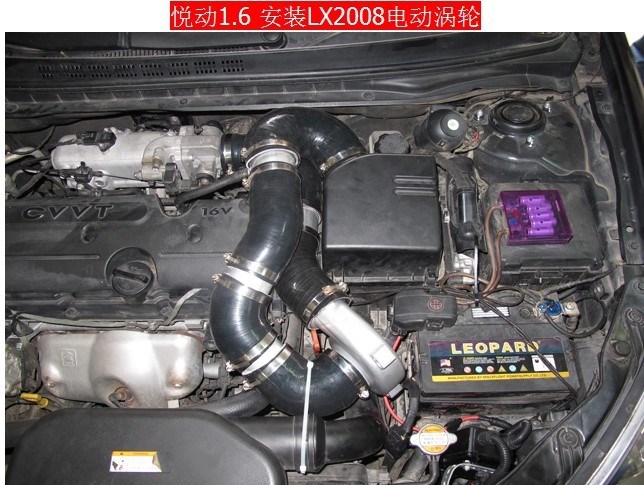

10款悅動的電動渦輪主機安裝可以說是最簡單的了，簡直就像是原裝位的：節氣門口徑為60MM，因此從節氣門出來先用上一個60-70的直角管，然后上主機，再用一75-70的T16管連接廢氣管與原車空濾，原車輛空濾出口處再用一64墊片即可。固定好主機的圖片效果如下：

10款悅動總配件明細：60-70直角管，主機，75-70T16mm，64墊片，廢氣管，控制器，加厚支架，扎帶N條，說明書。

下圖為此款車型安裝JC8610通用型初級點火增強器的接線圖，先找出如圖高壓包的電源電壓總線，然后將其剪斷，再將點火增強器紅色線組接至由電瓶送來的一頭，黃色線組接至靠近高壓包總插頭處即可。紅黃線組一起各有四條共八根，可將其中兩條并起接入，另兩條剪斷包括起來就行了，接線如下圖：

對于10款悅動對于動力提升要達到最佳效果是將進氣系統，電源系統，點火系均做升級，那樣效果是最好的：如下圖，車友選擇的是對地這款車全方位的提升，其中加裝了LX2008電動渦輪套裝、PC1000汽車整流器，JC10-870汽車地線，CY1013汽車火龍線，JC8610初級點火增強器，同時該車友也已將火花塞升級為銥金火花塞，如下圖：
