奧麥CAR華北地區HRD避震總代理：汽車減震器的發展
奧麥CAR華北地區HRD避震總代理：汽車減震器的發展
一、發展背景
機車車輛減振器是機車車輛行走部件的關鍵部件，可以迅速衰減由路面?zhèn)鬟f給車體的振動，提高行駛平順性;可以使司乘人員不易疲勞、貨物不易損壞，提高乘座舒適性; 可以降低對相關零件沖擊載荷，減少磨損，提高使用經濟性; 可以改善輪胎接地性，抑制高速行駛跳動，提高行駛安全性; 車輛在急加速、急剎車、急轉彎時，可以提高操作穩定性。減振器性能的好壞直接影響列車的平穩性、舒適性、車輛部件的使用壽命及行車安全。隨著高速機車車輛的發展與運行，研制在結構和性能上完全滿足高速機車車輛要求的液壓減振器已迫在眉睫。國外許多減振器制造廠商競相設立開發研究機構，大量投資開發新產品、新工藝和新材料，并將科研成果迅速轉化成生產力，使減振器制造業在全世界形成頗具規模的產業。
二、 汽車減振器發展概述
減振器是車輛懸架系統的重要組成部件，用于緩和并衰減車輛行駛過程中由于車速、路面激勵所造成的沖擊振動，每輛汽車都有前、后減振器和轉向減振器等。
減振器的發展已經歷了 100 多年的歷史。早期的車輛采用懸架彈簧來消減路面帶來的沖擊。彈簧雖具有性能可靠的優點，但它不能吸收振動能量，還易出現共振現象。后來，人們將彈簧和橡膠塊聯合起來，用于吸收車輛產生的振動能量，抑制車身振動，但只能起單向作用。
1908 年，法國的 M． Handallle 研制出第一個實用的液壓減振器。他將橡膠制成帶有節流通道的中空結構，用隔板將內腔分為兩部分，其中充入油液，通過油液流經節流通道所產生的阻尼作用而達到衰減振動的目的。
20 世紀 30 年代，搖臂式減振器得到普遍應用。雖然搖臂式減震器具有工作穩定，可靠性好; 能夠在比較大的工作壓力( 10 ～ 20MPa) 條件下工作，但由于它的工作特性受活塞磨損和溫度變化的影響較大，再加上其結構復雜、體積較大等原因而逐漸被淘汰。
第二次世界大戰以后，筒式液壓減振器逐漸取代了搖臂式減振器。筒式液壓減振器的工作原理是: 當車架與車橋做往復相對運動而活塞在減振器的缸筒內往復移動時，減振器殼體內的油液便反復地從內腔通過一些窄小的孔隙流入另一內腔。此時，液體與內壁的摩擦及液體分子的內摩擦便形成對振動的阻尼力。筒式液壓減振器根據作用液壓缸的個數又分為單作用式筒式液壓減振器和雙作用式筒式液壓減振器，雙筒式結構目前仍是懸架減振器中最常見的形式。它具有成本低、壽命長、質量輕等突出優點。其顯著缺點是在高速工況下易出現補償室向壓縮室充油不及時的問題，從而導致減振器工作特性發生畸變，不但影響減振效果，還會造成沖擊和噪聲。
為了克服上述缺點， 20 世紀 50 年代出現了充氣式減振器。充氣式減振器的結構特點是在缸筒的下部裝有一個浮動活塞，在浮動活塞與缸筒一端形成的一個密閉氣室中充有高壓氮?dú)?。在浮?dòng)活塞上裝有大斷面的 O 型密封圈，它把油和氣完全分開。工作活塞上裝有隨其運動速度大小而改變通道截面積的壓縮閥和伸張閥。當車輪上下跳動時，減震器的工作活塞在油液中做往復運動，使工作活
塞的上腔和下腔之間產生油壓差，壓力油便推開壓縮閥和伸張閥而來回流動。由于閥對壓力油產生較大的阻尼力，使振動衰減。在雙筒式減振器的補償室內充入低壓氣體( 0．4 MPa ～ 0．6 MPa) ，可提高補償室的補償能力，解決充油不及時的問題。同時，單筒式充氣減振器技術也發展起來。它采用了浮動活塞結構，在浮動活塞與缸筒的一端所形成的補償室內充入高壓( 2．0 MPa ～ 2．5 MPa) 氣體。與雙筒式減振器相比，單筒式充氣減振器的質量顯著減輕，性能更好，但其制造精度要求和成本較高。
目前，國內、外最廣泛使用的，制造工藝比較成熟和完善的減振器仍是筒式液壓減振器和充氣式減振器。
三、國內、外汽車減振器的發展現狀
國外先進工業化國家減振器的發展也經歷了從搖臂式液壓減振器到筒式液壓減振器，再到充氣式液壓減振器( 單筒充氣式液壓減振器和雙筒充氣式液壓減振器) 和阻力可調式液壓減振器( 手動調節或電動調節) 的過程，現在已研制出用電子系統控制的自適應式液壓減振器( 可根據激振頻率和振幅來調節阻尼的減振器) ，這種減振器可根據不同路面條件和不同的行駛要求，通過多級匹配與調節，從而在特性曲線族中，獲得令人相當滿意的特性曲線，從而優化和提高車輛行駛的舒適性( 平順性) 和安全性，為底盤的優化展示出新的前景。國外先進工業化國家懸架液壓減振器的設計制造是建立在廣泛的標準化和系列化基礎之上的，在計算機技術十分發達的國家，大都有減振器 CAD 的設計制造技術。然而既使在工業發達國家經濟實用的普通液壓減振器仍然占統治地位。
國外先進工業化國家減振器的發展也經歷了一個從落后到先進的曲折過程，其懸架減振器的結構型式在不斷地改進，性能也在不斷地提高。目前，國外先進工業化國家液壓減振器正朝著充氣式減振器、可調減振器( 如載荷感應式、位移依存式、位置依存式等) 及自適應減振器( 如電流變減振器、磁流變減振器等) 的方向發展。其雙筒充氣液壓減振器經過多年的發展已占有相當大的市場比例，可調減振器及自適應減振器也已有商品車出現。無論采用哪種結構，減振器都是朝著各種高頻激振的阻尼力自動控制、無級調整阻尼力機構以及減振器溫度特性的進一步改善，尤其是改善減振器的外特性和降低噪聲方向發展。目前，在國外先進工業化國家主動懸架系統及自適應減振器是車輛懸架特性和減振器外特性方面的重大變革。
由于我國轎車減振器的發展時間短，起點低，技術水平落后，因此在國產中、高級轎車上還大量使用進口減振器。所以，提高我國懸架減振器的自主研制開發水平，加速我國懸架減振器的發展，已經成為車輛懸架系統一個極需解決的重大課題，懸架減振器已列為我國汽車工業發展規劃中優先發展的重要項目之一。
我國減振器的發展同國外先進工業國家相比還比較落后，大約只相當于國外 20 世紀 70 年代末， 80 年代初的水平。我國液壓減振器經過多年的研究發展，特別是最近十余年的發展，通過西安光興機電的組裝與技術及設備的引進、消化和吸收獲得了長足的發展，有了明顯的進步與提高?，F(xiàn)在我國制定了減振器及其相關零部件的國家標準和行業標準，并且許多生產制造企業也建立了各自的企業標準，為減振器的設計、制造與驗收提供了依據;
為減振器制造各種專用設備( 如在單、雙動壽命試驗臺，旋壓封口機，流量試驗臺，專用焊接設備，氣密性檢測設備，注油機，清洗機等) 的生產廠家也在不斷出現; 同時為減振器提供各種配套零部件( 如粉末冶金件、橡膠件、油封、
彈簧、無油潤滑軸承、閥片、減振器油、缸筒等) 的生產廠家其設計制造水平也在不斷提高。這些都促進了我國減振器行業整體水平的提高。目前我國已經能夠生產微型面包車用獨立懸掛減振器，并且己經為部分國外引進轎車配套生產獨立懸掛減振器; 在減振器的基礎理論研究方面國內同樣進行了大量的研究工作，有關主動液壓減振器的研究工作也取得了一定的進展，已研制出主動液壓減振器的試驗樣機; 然而，目前在國產轎車、微型車及其他各種車型上廣泛使用的仍舊是普通雙筒液壓減振器。
總之，我國己有幾十年生產減振器的歷史和較大的生產規模，在借鑒和吸收國外設計開發和制造技術的基礎上，國內減振器技術有了較大進步，但總體上與國外尚存在較大差距。
四、汽車減振器的發展方向
隨著人類對汽車的舒適性的要求越來越高，汽車減振器主要將朝以下幾個方面發展:
1) 向復合型減振器方向發展
普通雙筒液壓減振器發展到一定階段以后，復合型減振器( 如充氣式雙筒液壓減振器) 將取長補短，將會成為液壓減振器的下一個發展方向。充氣式雙筒液壓減振器可以有效地改善減振器的外特性，極大地提高減振器的臨界速度，特別是在消除減振器外特性畸變和降低噪聲方面具有明顯的優越性，并且具有優良的可靠性及較低的靜摩擦力，具有廣闊的發展前景。
2) 向自適應可調減振器方向發展
自適應可調減振器機構通常由傳感器、控制裝置以及執行機構等組成，阻尼既可以分級調節也可以連續調節，通常是由電控執行器改變節流閥通流面積或者調節減振器的阻尼特性。自適應可調減振器技術發展的理想目標是實現根據振動情況自動對阻尼的連續調節，以達到最佳減振效果。目前已有這樣的產品推向市場，但還沒有完全推廣應用。
3) 向新型減振器方向發展
近年來，電/磁流變液體和電/磁流變彈性體技術得到了較大發展，陸續有相應的電磁流變減振器及專利報道。它們?cè)诶碚撋峡梢匀我饪刂谱枘崃Φ拇笮?。電磁流變減振器的理論和實踐目前仍處于起步階段，目前尚不完全成熟，其理論研究與生產實踐相比還有較大差距，有待各科研機構、大專院校及企業作進一步的研究開發。
奧麥CAR華北地區HRD避震總代理出品

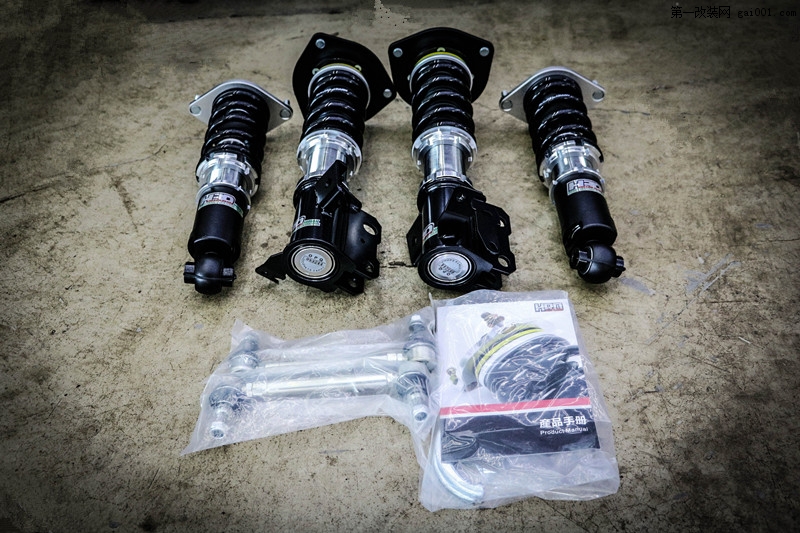

臺灣HRD絞牙避震器，一款性價比較高的臺產絞牙，高度軟硬可調，高低阻尼可調節，帶有封閉式塔頂，該產品做工和質量都比較精細，采用HRD特有的倒置筒身的設計，在性能上非常不錯，也比較方便調節。絞牙避震器可提高車身在彎道中的極限，提升操控性。
