1、 目的

     隨著環保法規對車輛排放的要求越來越高，排氣系統在車輛的系統組成和系統設計中，越來越占有重要的地位。為使排氣系統滿足各階段國家及地方法規的要求，提高對排氣系統的設計和制造質量水平，需對車輛的排氣系統的設計提出較規范的要求，以便在設計和制造過程中，參照?qǐng)?zhí)行。

2、 設計規范

2.1  排氣系統及消聲器的設計輸入

2.1.1  車輛產品的排氣系統的配置和走向，依所配車輛的總體結構布置的需要來設計。而消聲器的性能開發則需要依所配發動機及其對排氣系統的具體要求。在初步設計選型時，應將發動機的有關性能參數及其上的關鍵件的基準要素等（如曲軸箱后端面與曲軸主軸線的交點坐標、動力線偏移量及傾角等），作為設計條件輸入設計，作為消聲器選型及性能開發的依據之一。并根據國家、地方及企業有關法規和標準的要求，對系統和消聲器的性能設計目標提出要求，見附錄1。

2.1.2  排氣系統及其消聲器在進行初步選型設計時，必須對系統進行結構方案分析和匹配計算分析，并提供選型設計分析報告，見附錄2。

2.2  設計原則

2.2.1  排氣系統及其消聲器的設計，應使排氣阻力盡可能的小，以使其對發動機的功率損失盡可能小。

2.2.2  排氣系統及其消聲器要有較好的音質和較低的音強，即應有較大的插入損失。

2.2.3  排氣系統及其消聲器要有較好的外觀和內在質量及較長的使用壽命。

2.3  排氣系統的設計要求和布置

2.3.1  排氣管內徑的確定  在結構布置允許的情況下，排氣管內徑應盡可能大些，以降低管道內得氣流速度，減少氣流阻力產生的功率損失和再生噪聲。一般應≥發動機排氣歧管出口內徑?；蚋鶕?jù)發動機排量等參數，按公式 (1) 計算初步確定排氣管內徑。

D=2 √Q/(πV)       ……………………………………………………（1）

式中：Q—發動機排量； V— 氣流速度，一般取 50~60 m/s 。

2.3.2  排氣管的布置和轉彎，應使排氣盡可能順暢。管的中心轉彎半徑一般應≥（1.5~2）D，其折彎成型角應大于90o，以大于120o為宜。整個系統的管道轉彎數應盡可能少，一般情況下不多于6個。排氣尾管段的方向應與水平面縱向下彎5o~10o，出口方向應盡可能指向地面的車身投影的縱向中線。

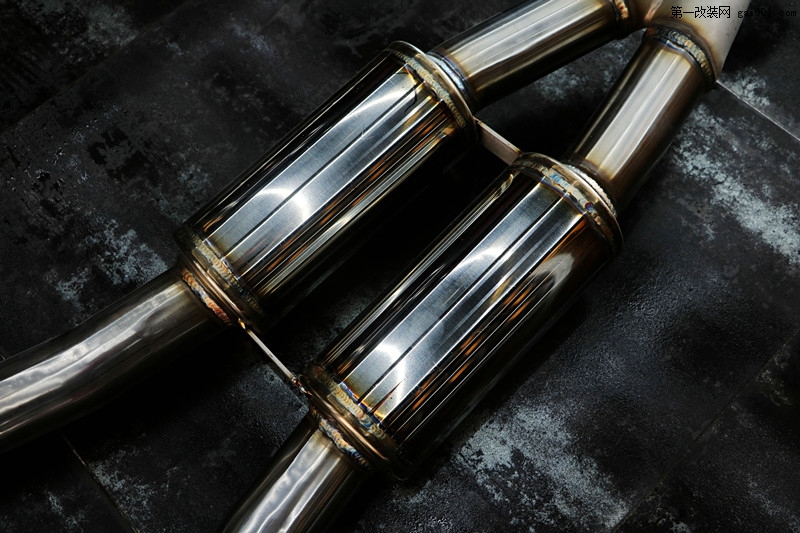

2.3.3  排氣管道及消聲器的材料，除卡車和低檔乘用車可以采用鍍鋁鋼板及卷管外，排氣管道和消聲器一般應采用SUH403、SUH409等耐熱不銹鋼板、管,以保證排氣系統的外觀并具有較長的使用壽命。排氣管壁厚一般應大于1.2 mm，雙層管≥2×0.5mm。對于消聲器的板厚和層數等，除要考慮系統的質量外，同時應根據車型檔次、系統的成本、制造技術水平、開發周期等因素綜合考慮。為減小發動機的振動對排氣系統的影響和管道連接時的精度要求，可以在管道中采用金屬編織層波紋軟管及柔性管件。

2.3.4  排氣管道與周圍相鄰件間的間隙 (考慮到制作誤差10mm)，兩件間無相對運動的（如固定在一起的），其設計間隙不得小于15mm；在公共法線方向(或接近)有（或可能有）相對運動的相鄰件，自運動件的最大運動極限位置始起計，其設計間隙不得小于30mm。在公共切線(或接近)方向有（或可能有）相對運動，而其他方向無相對運動的相鄰件，在垂直于運動方向的相對間隙，其設計值一般不得小于15mm。

2.3.5  對于需要隔離熱源或怕熱的相鄰件，其設計間隙一般不得小于50mm。必要時，應協調“怕熱件”的系統工程師，在“怕熱件”或其承載件上采取隔熱措施。也可以在排氣系統件上采取隔熱措施，以結構簡單，布置、安裝、維修方便，成本低、不產生噪聲等為原則，決定在那個部件上采取隔熱措施。

2.3.6  排氣管道間的連接結構方式和密封，應以結構簡單，布置、制造、安裝、維修方便，重量輕、成本低，有足夠的結構剛度，密封性好為原則。連接結構的方式可以采用平面雙孔（或三孔）法蘭、平面密封墊片或凹坑加平面密封圈的方式，也可以采用球面或錐面密封，用單側活動法蘭等結構。對于排氣管道件的制造要求，應在設計圖紙的技術要求中注明。

2.3.7  排氣系統支撐懸掛裝置的布置設計

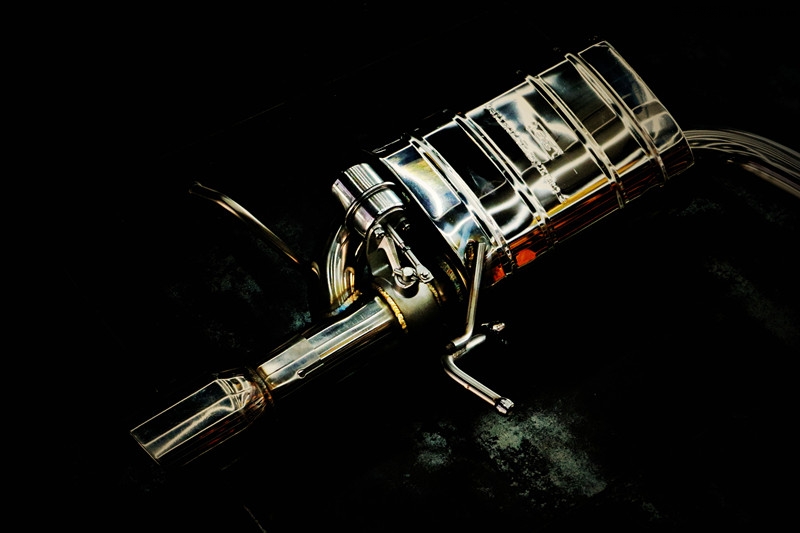

2.3. 7.1  在結構布置允許的情況下，排氣系統主支撐懸掛副的位置以設置在消聲器體上為宜(采用一副的，應靠近中部；采用兩副的應分置在兩端),可獲得最佳支撐，NVH和壽命。

2.3. 7.2  當消聲器的尾管伸出消聲器體的長度超過300 mm時，應在尾口附近適當位置設置尾管支撐懸掛副。

2.3. 7.3  當排氣系統中配有質量較大的部件時（如三元催化器、凈化器等），應在其附近相連件的適當位置設置支撐懸掛副。

2.3. 7.4  排氣系統中其他部位的支撐設置，應根據系統總體結構布置的需要及其與車架、底板件結構、距離等條件進行設置。

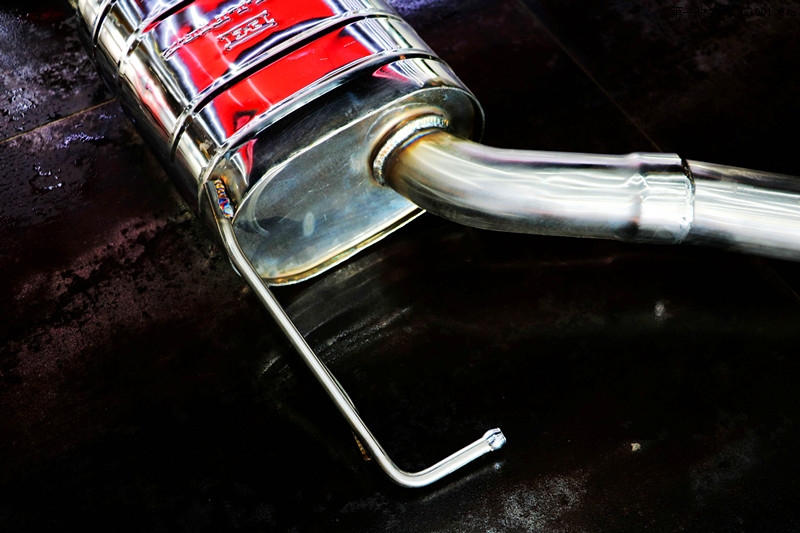

2.3. 7.5  排氣系統支撐懸掛件的結構方式，一般采用在車架或排氣管上固定伸出連接吊鉤或吊板等金屬件，二者之間采用純或帶編織層的橡膠結構件 。

2.4  排氣凈化裝置的布置設計

2.4.1  排氣凈化裝置的三元催化轉化器和氧化轉化器（簡稱凈化器-下同）是車輛機外排放凈化功能的重要部件之一，其性能決定了除發動機和燃油系統本身的排放性能之外運行車輛的環保性能。一般而言，排氣凈化裝置的布置距發動機排氣歧管口的距離越近越好。由于排氣凈化裝置的三元催化器或凈化器的外形尺寸相對較大，工作溫度較高（700℃~930℃以上），車輛需在發動機附近布置的元件較多，有的元件尚需避開高溫。因此其布置可能需要距排氣歧管口有一定的距離，但根據其工作特性和具體發動機對其的要求，一般最大距離不得超過一定值（1200mm）。對于采取兩級催化的排氣凈化裝置，前級催化器布置的距岐管口近一些，甚至緊接歧管口（稱為緊耦合型），第二級根據周圍相鄰件的布置空間及其裝調方便性等要求進行設計布置。

2.4.2  排氣凈化裝置的連接方式的要求與排氣管道間的連接結構方式和密封等要求相同。但有時需根據總體設計及排氣系統等對催化器的連接要求進行，有時需要將催化器設計為一個單獨的連接總成，以便更換維修；有的則需將催化器體直接焊接在某段排氣管上。

2.4.3  氧傳感器的布置 必須滿足氧傳感器的安裝要求，否則將損壞氧傳感器或使其信號傳遞錯誤，造成ECU判斷錯誤而錯誤控制供給，進而損害發動機和催化裝置。因此，在進行氧傳感器的布置設計時，要求氧傳感器的感知端朝下，使氧傳感器體的軸線與水平面成大于10°角，以避免發動機冷啟動時冷凝水凝聚在氧傳感器殼體合感知陶瓷之間。為避免在氧傳感器前的排氣管中有冷凝水凝聚，冷啟動時將水滴吹到氧傳感器上，應將排氣管布置成在氧傳感器前高、后低的向下傾斜形式。并在排氣系統裝置圖的技術要求中注明氧傳感器連接螺紋規格、扳手規格和扭緊力矩值的范圍。

2.5  消聲器的設計方法

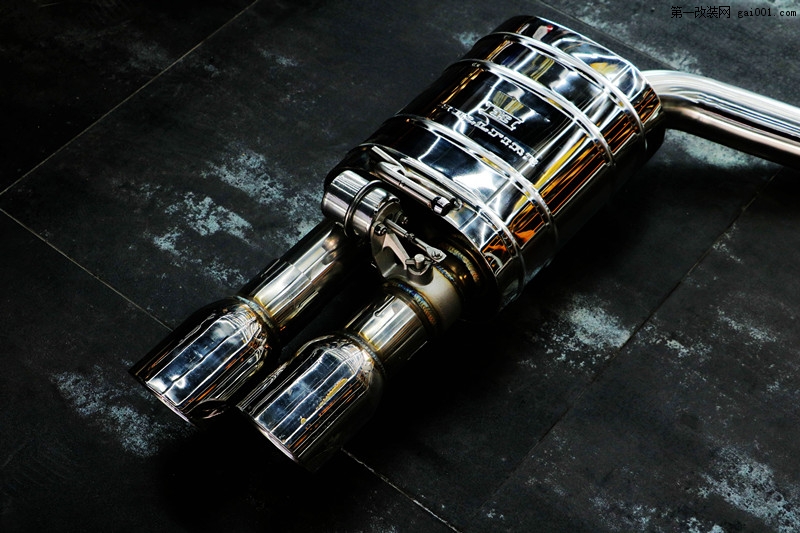

2.5.1  消聲器安裝位置的布置 應首先查找、估算及測量要求作消聲處理的發動機噪聲數據（A聲級和倍頻帶聲壓級等），并確定輻射噪聲的部位和傳播噪聲的主要途徑，從而選擇消聲器安裝的最佳位置。然后根據國家標準和客戶要求以及確定的具體指標，確定允許噪聲的標準限值，計算消聲器所需要的消聲量。根據需要的消聲量、空氣動力性（排氣背壓）以及其它要求，確定消聲器的類型，設計出符合要求的消聲器。一般而言，消聲器安裝位置越靠近發動機消聲效果越好。但是，由於發動機附近能夠安裝排氣系統的空間都非常有限。所以大都布置得比較靠后。往往是在限定的空間內來設計布置消聲器。對于采用雙級消聲器的系統，前置消聲器的安裝位置應盡可能靠近發動機排氣口。

2.5.2  消聲器的容積  在結構布置允許的情況下，相對而言，其容積越大插入損失越大。用于乘用車的消聲器，其容積一般不小于8倍的發動機排量，以10倍為宜。這時，恰當?shù)恼{(diào)整消聲器內的孔、管、腔等的配置，可減小發動機的動力損失，并使消聲器排噪獲得較好的音質。對于采用雙級消聲器的系統，前置消聲器容積應達到發動機排量的兩倍以上。這時所說的  消聲器容積 = 前置消聲器容積 + 后置消聲器容積 。

推薦的消聲器容積計算公式和消聲器容積與排氣系統插入損失之間的關系見附錄3。

2.5.3 消聲器的長徑比  當消聲器容積保持不變時，只改變其內徑與長度，L/D越小，空腔越扁，截面積的擴張比m越大，最大衰減量也隨之增大，但消聲頻率范圍變得較窄。因此，應選取適當?shù)拈L(zhǎng)徑比。其經驗推薦值為： 3<L/D<4
