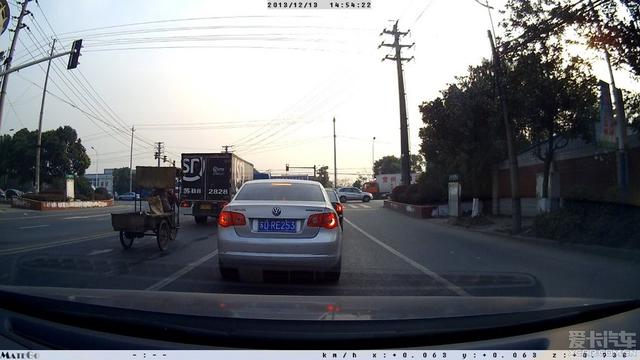

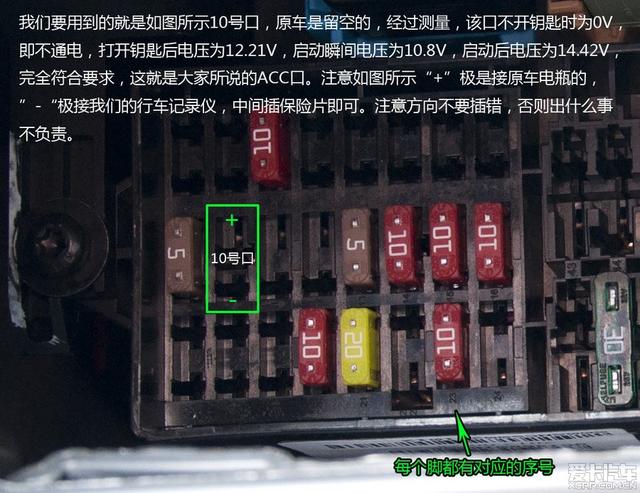

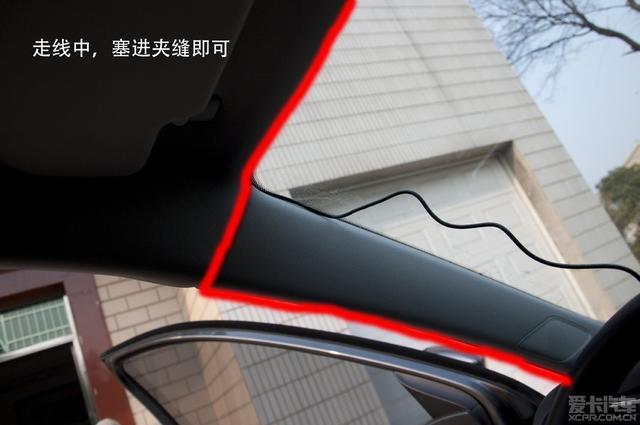

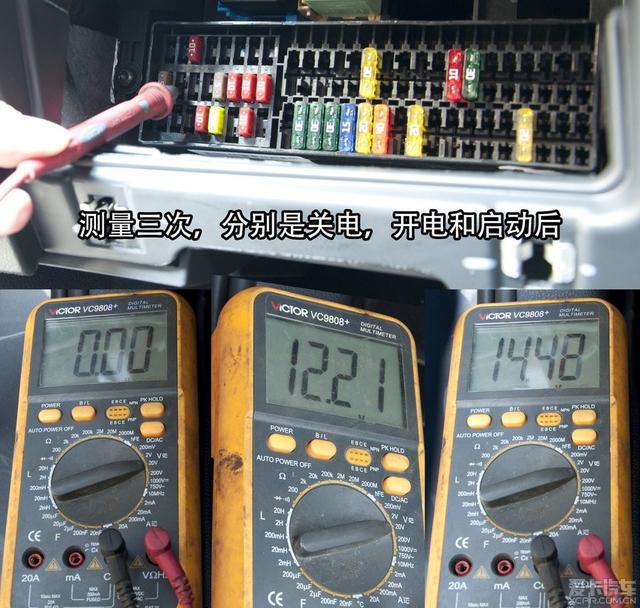

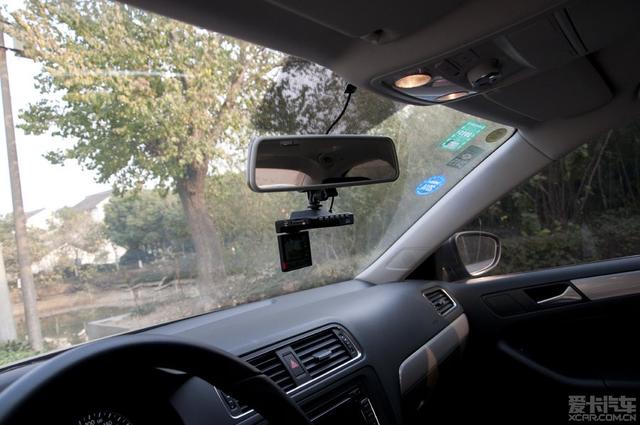

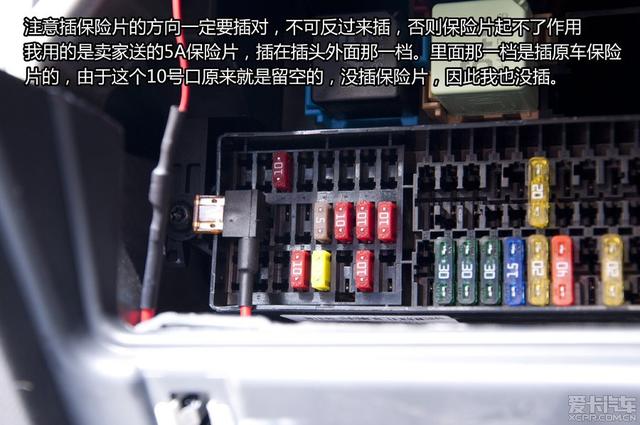

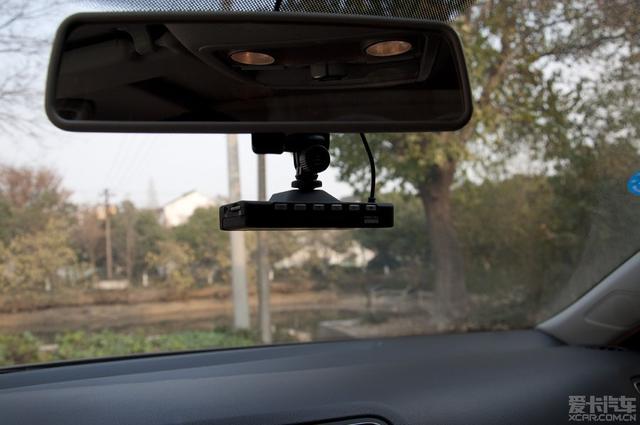

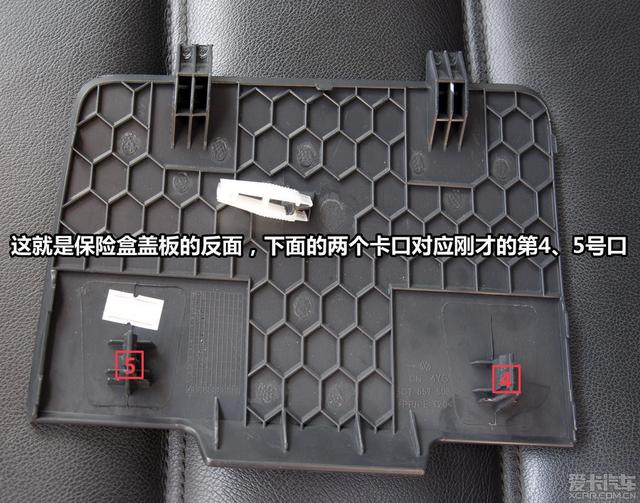

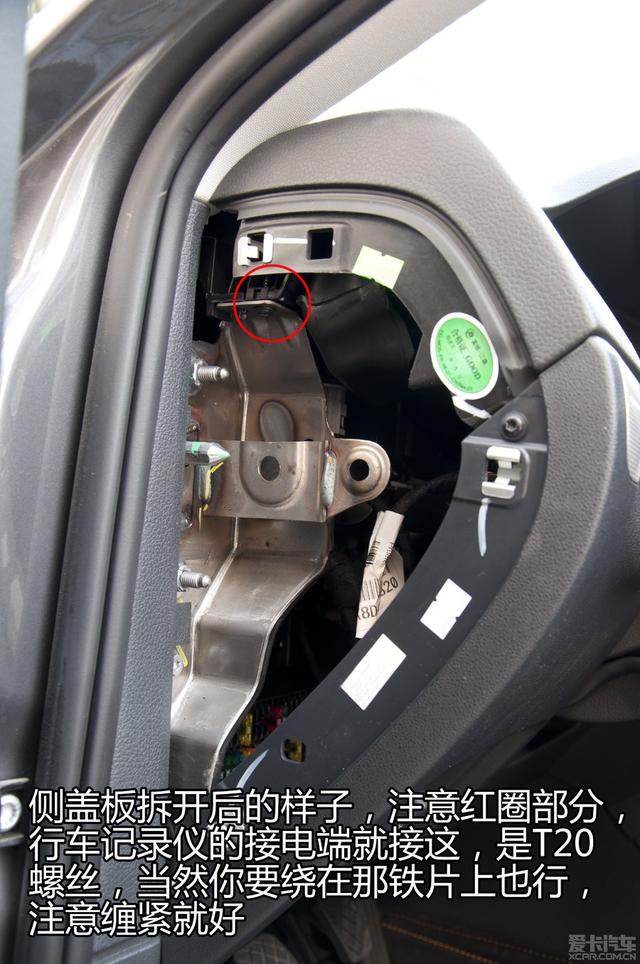

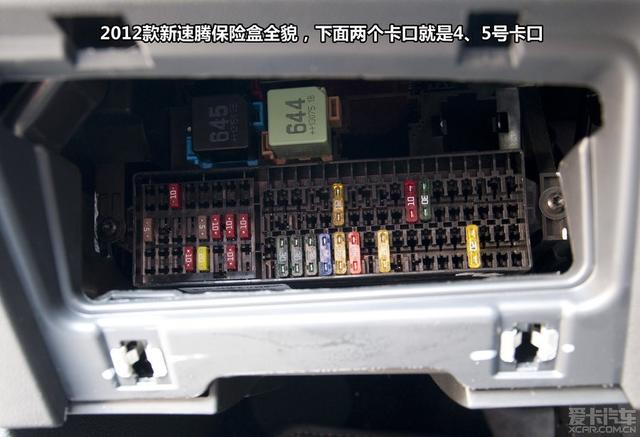

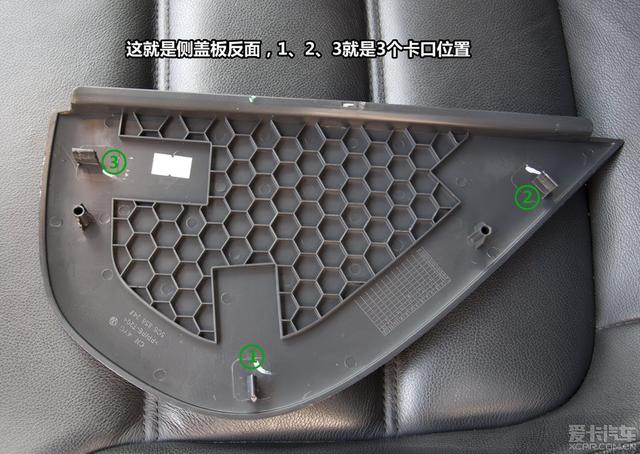

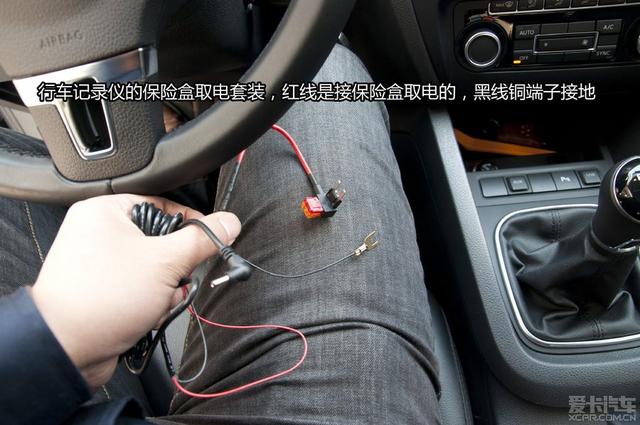

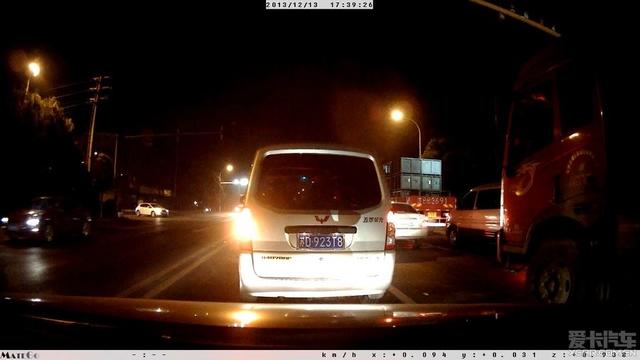

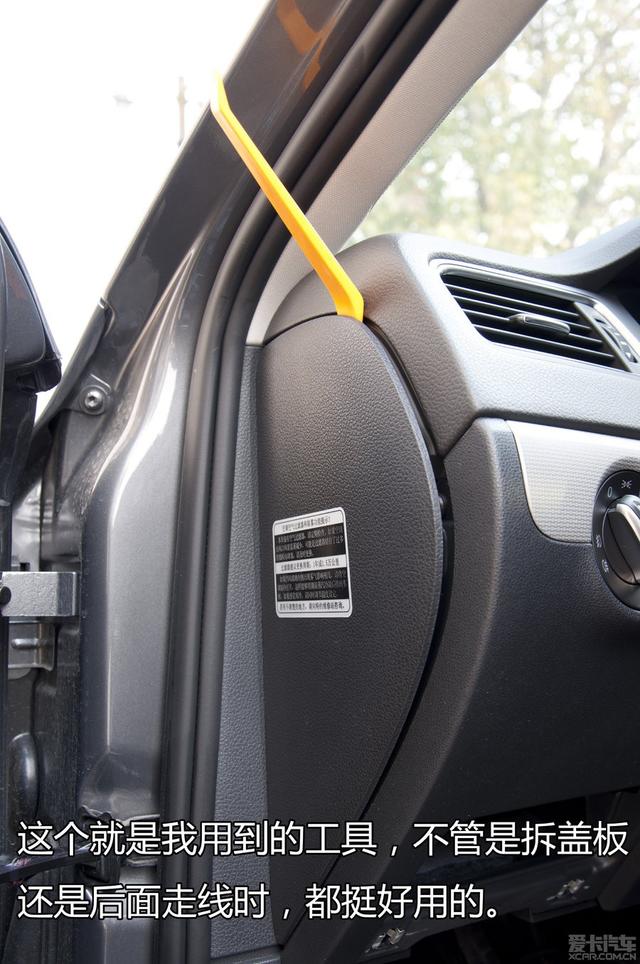

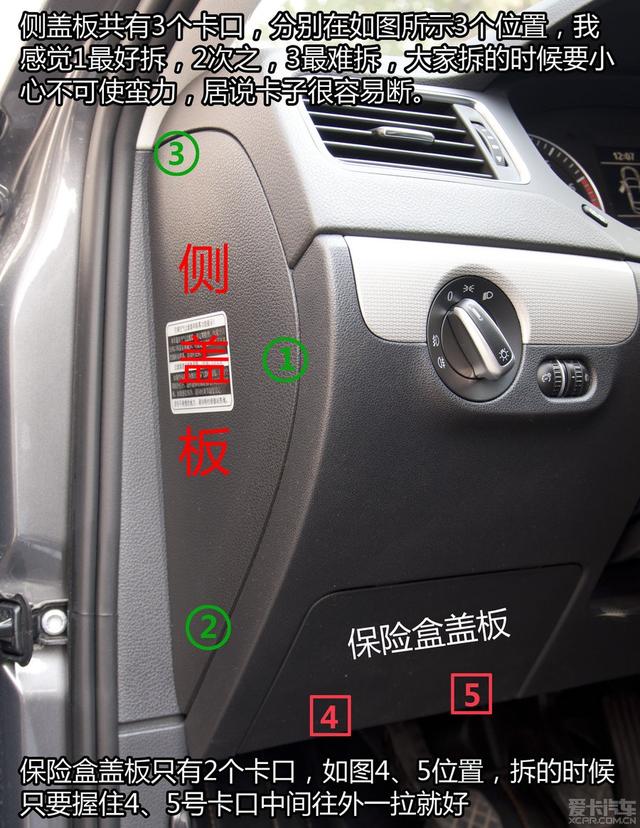

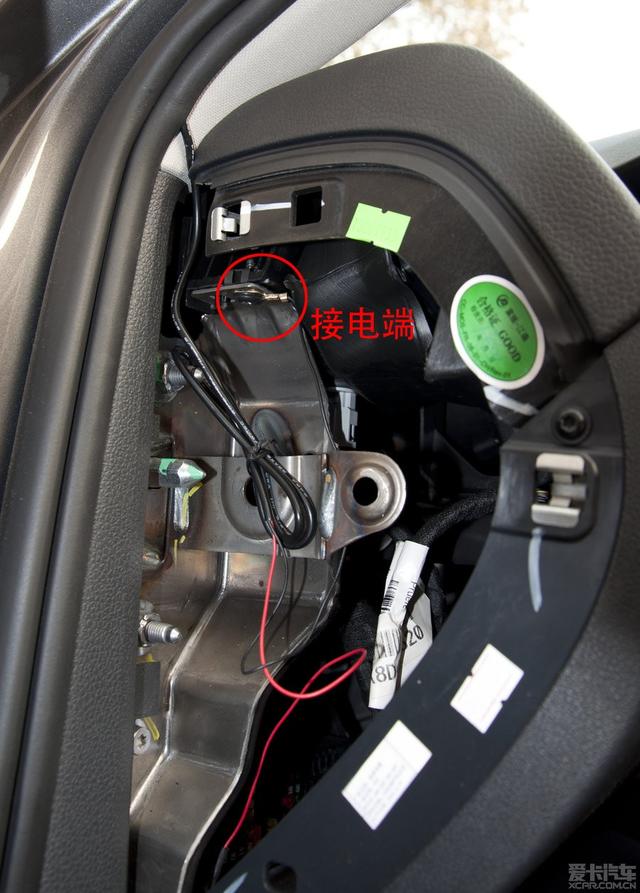

聲明：本帖系轉載于愛卡汽車論壇 作者:godlovezwh,版權歸作者以及愛卡汽車所有。 近來想安裝個行車記錄儀，想想也是挺簡單的事，不想花錢找店里裝，打算自己動手，走線什么的基本沒么問題，關鍵在保險盒取電上，沒有找到針對新速騰的詳細教程，網上很多都是老款速騰的，保險盒位置和新速騰的不一樣。期間也發貼求助過，得到不少熱心網友的幫助解答，很多朋友都說是接在點煙器保險絲上的，但是我聽說點煙器保險絲接了其它用電器容易燒保險絲，而且看了一下原車保險盒，發現好多空位，就想找個空位接上，拿萬用表量過之后，最終確定了用10號口，下面會有說明。今天記錄儀到了，下午立馬動手安裝。 開拆之前，需拆2塊蓋板方能接線   下面拆側蓋板，比較難拆，好多朋友都說卡口弄斷了，我也是小心翼翼，還好。建議按1 2 3口的順序拆。黃色小工具是以前裝RCD510的時候淘寶入的，現在派上用場了。   下面就是保險盒了，可以看到好多留空，所以我們就不必和別的用電設備混用了，找一個空閑的不更好么   注意下圖中的“接電端”，應該是“接地端”，我打錯字了。“接電端”是那條紅線，接保險盒的。  這個保險盒取電套裝是賣家送的，原廠盒子里配的是點煙器取電線。我沒用。 注意正負極，一定不能接反，否則燒記錄儀。我這里紅色是正極，接保險盒，黑線是負極，搭鐵即可。  10號口上面是正極，通電瓶的，測量三次電壓，完全符合記錄儀要求  繼續，走線中。。。  下面這個接地端已經接好了，旁邊的螺絲都太大，接地端插不進，好不容易在這個位置找到個小螺母，還是T20的梅花螺絲，好不容易擰開。。。 注意下圖中“接電端”應為“接地端”，“接電端”是紅線接保險盒的，我打錯字了。  下面這個保險片也一定要插對方向，否則就等于是直接電瓶取電不經過保險絲了。  安裝完成。這東西有點大。。。  合上屏幕效果，希望不要被賊惦記，記錄儀事小，玻璃事大。。。。  白天效果，還可以。  晚上效果，慘不忍睹。  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
