途安改裝安裝中控臺中高音，前門低音作業

摘要: 再粗的話就不能壓進大兩瓣端子，而且還要并出另外兩個正極，超大號的并線銅扣是沒有壓線鉗子的，需要技巧才能壓好，因?yàn)檫@個功放是3個正極，3個負極，正極是從保險盒出來后，并成3根線，一根壓制大兩瓣，另外兩根壓 ...

聲明：本帖系轉載于愛卡汽車論壇作者:xintian,版權歸作者以及愛卡汽車所有。

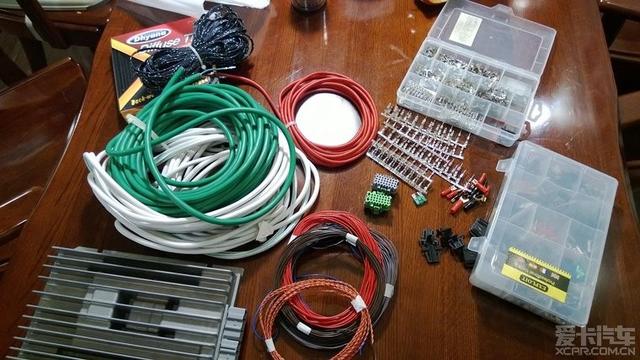

十一長假，正是改裝好時機，丹拿功放，各類零配件買來放了一年多，喇叭線束是海淘順便買的怪獸線，綠色是4芯，白色是2芯， - 玩改車

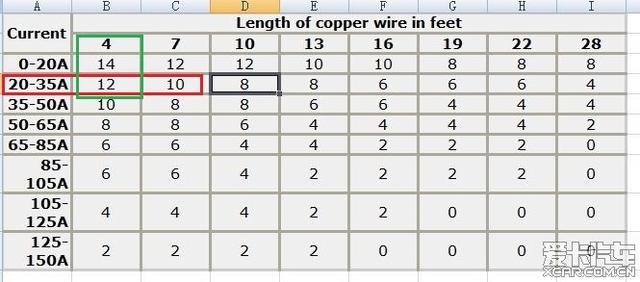

電源線是嘉利堡的10號線，按照B7L/CC的電路功放接的是30A保險絲，由下圖可以看出12號線就可以了，我用了更粗的10號線，這個10號線應該是極限了。
- 汽車改裝網

再粗的話就不能壓進大兩瓣端子，而且還要并出另外兩個正極，超大號的并線銅扣是沒有壓線鉗子的，需要技巧才能壓好，因?yàn)檫@個功放是3個正極，3個負極，正極是從保險盒出來后，并成3根線，一根壓制大兩瓣，另外兩根壓制小兩瓣，我用的2芯怪獸線和電源線用大號并線銅扣壓在一起，正極負極都是這樣處理，正極另一端壓大4瓣從保險盒53號插孔取電，正面接30A保險絲。負極接地點就在駕駛員座椅邊上的門檻下面，離功放大約30厘米，電源線外面又套了保護套。

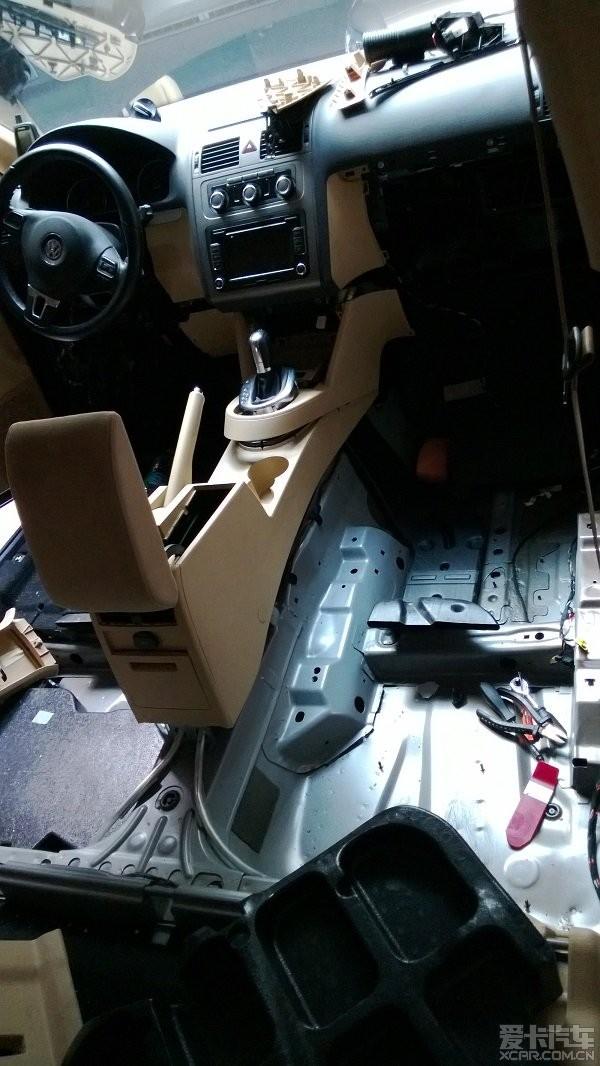

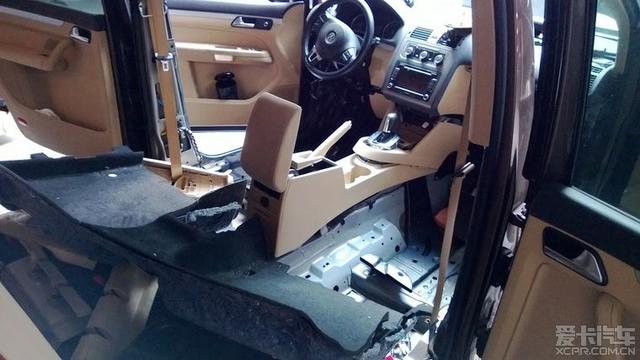

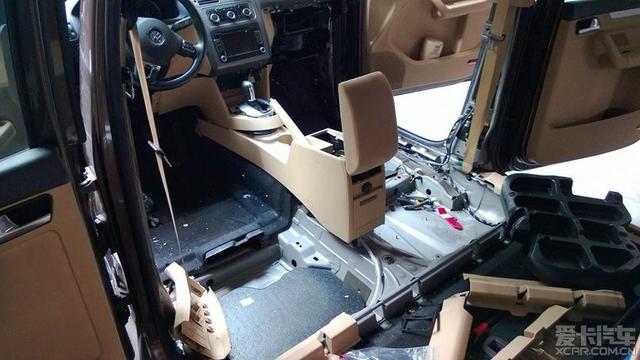

各種拆

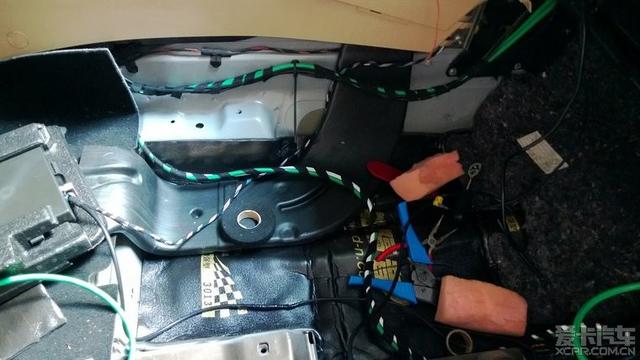

地板上鋪了層低頻王，也不知有沒有用，也是一年前買的。

功放走線不難，2根4芯線去中控RCD510（RCD510輸出信號線左前左后右前右后，正負共8根線）,2根4芯線通左右B柱（后門高音低音），2根4芯線去中控左右（中高音），2根2芯線通左右A柱（前門低音）

一般講信號線不應該與電源線布在一起，原準備把左A柱，左中控的線從中控扶手箱走，后來線不夠了，還是從左門檻走了。

布線很快，順便又布了扶手箱內的USB/AUX開關線，AUX線是用4芯帶屏蔽的特氟龍線自制的，
同時把一直扔在手套箱內的藍牙模塊放在副駕駛座椅下面，把墊子割掉一塊正好，原先的藍牙線束需要把麥克風線束退針，重新從右側門檻下走過來，線束其他部分從中控臺右邊緣走過來。

借著拆車搞功放的機會，把原先的腳窩燈線束全都拆了，自己按照線束要求用0.5平方的線重新做了一根，關鍵是重新走線。

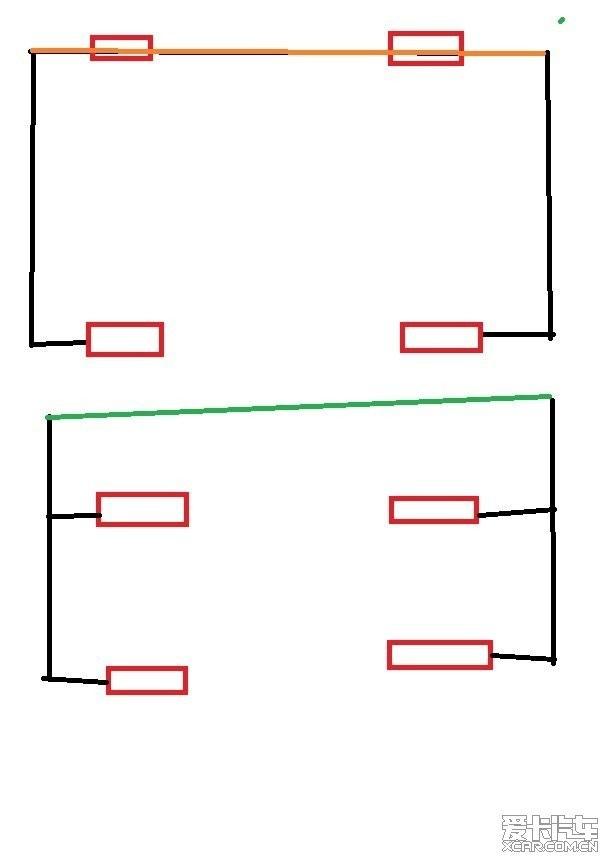

原先的線束有很大的缺點，就是前部腳窩燈的線是從駕駛員位置直接穿到副駕駛腳下，如下圖橙色線，這樣做好處就是省事，但是非常不方便拆腳窩燈所在的飾板，一想到腳下面耷拉著一根線，就非常不爽。

重新做的線束主要的改變就是，駕駛員到副駕駛穿線，是沿著原廠主線束一道走（如下圖的綠色線），這樣走線更規范，綠色的穿線不容易，要拆手套箱，從手套箱后部一直傳到主駕駛下網關后面的空間。

另一個更新就是負極不再直接接地，而是按照54的帖子說的接到儀表亮度調節開關的地線（3號腳），不過這樣接法，并沒發現腳窩燈亮度可以隨背景燈亮度變化。

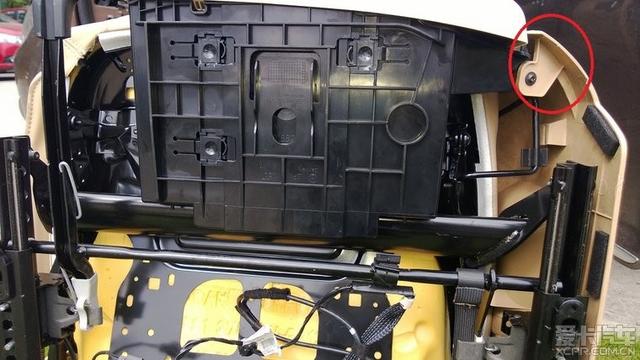

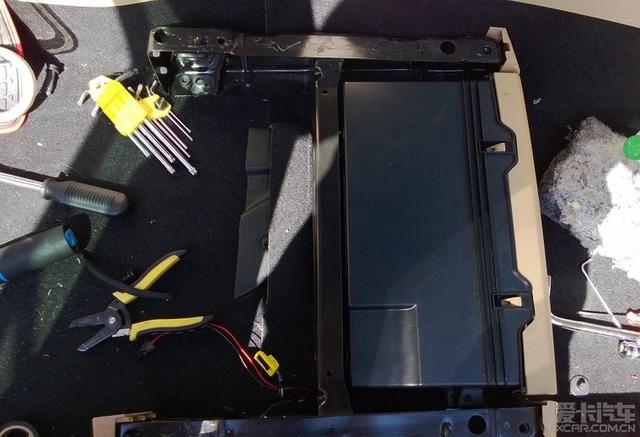

最后就是把駕駛員座椅下裝了個抽屜，裝了抽屜有個好處就是原先紅圈處沒有固定，經常會掛住褲腳，現在應該不會了。腳窩燈都拆了，所有線束重做。

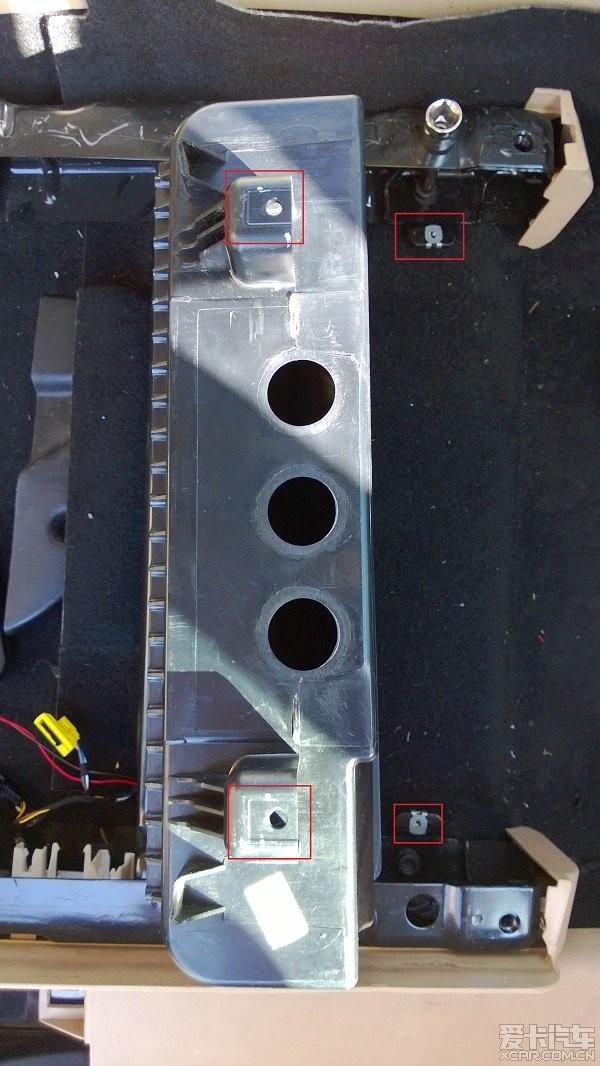

副駕駛已經裝過抽屜和儲物盒了，又把儲物盒后面的螺絲上了（不拆座椅，儲物盒后面兩個螺絲很難上）

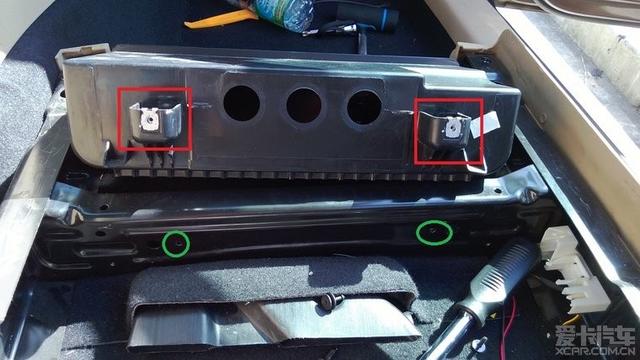

座椅支架上兩個安裝孔上插片螺母，儲物盒后面也上兩個插片螺母，一共四個自攻螺絲。

綠色圓圈上座椅支架上的安裝孔。

裝好的樣子

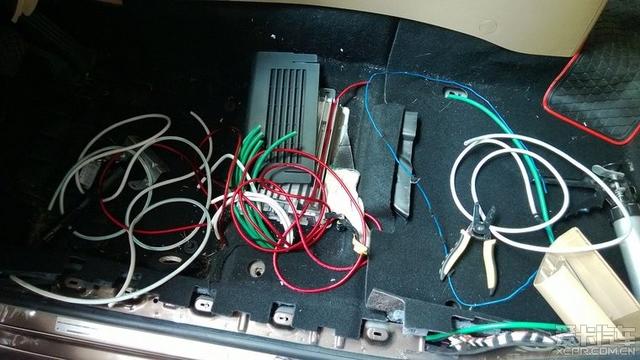

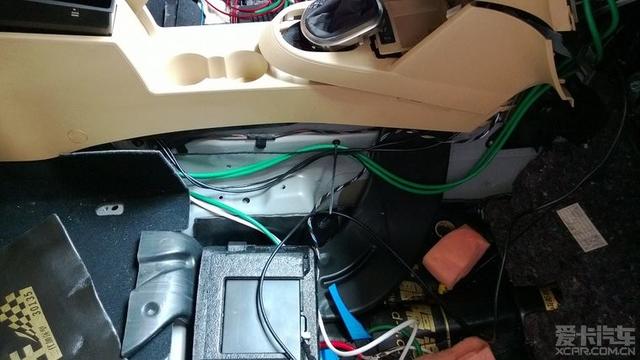

功放邊的地毯割開個口子，線束基本布好。

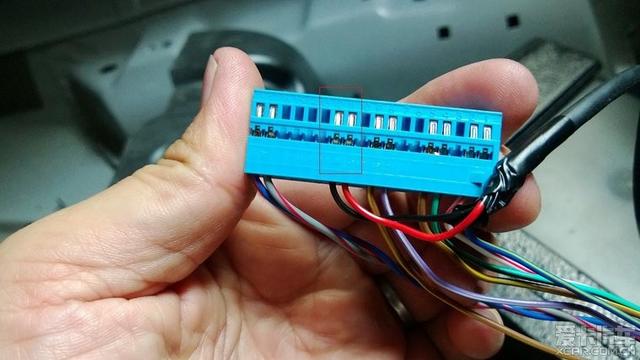

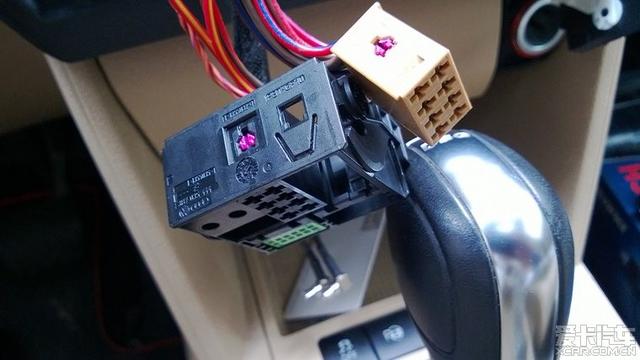

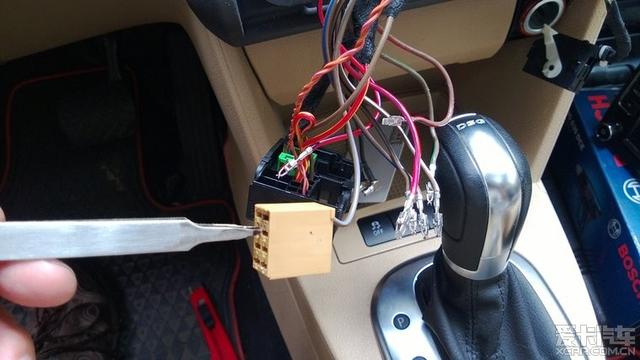

RCD510后面退針，用鑷子打磨了一個新的退針工具。

壓好的大兩瓣母頭，其實大兩瓣在不止一種，至少有三個零件號，分別對應不同線徑，不過淘寶賣家很少標零件號，所以如果壓比較粗的線，要和賣家溝通，能不能壓。

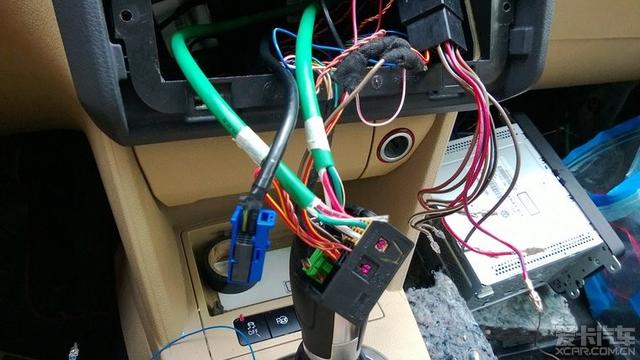

功放信號線接好，原先在機頭后面的空間內做了1并5的CAN線接插件，這次再次發揮作用，功放的CAN線直接接入。
因?yàn)槭侵信?，加過RCD510的轉接線，現在原車的音響線都棄用，左前左后右前右后（正負極）一共8根線都是接功放，作為功放的輸入信號。
原車的機頭后電源正負極，直接并到RCD510后的大插頭上，最終這根轉接線，只留下一個接RCD510的大組合插頭，其余部分都不需要了。

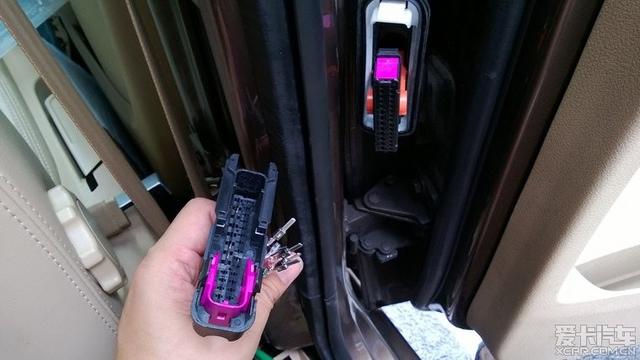

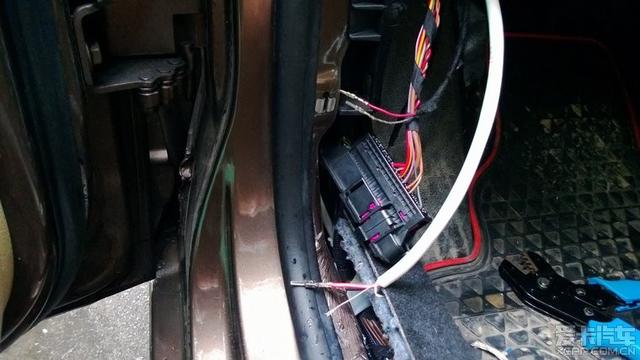

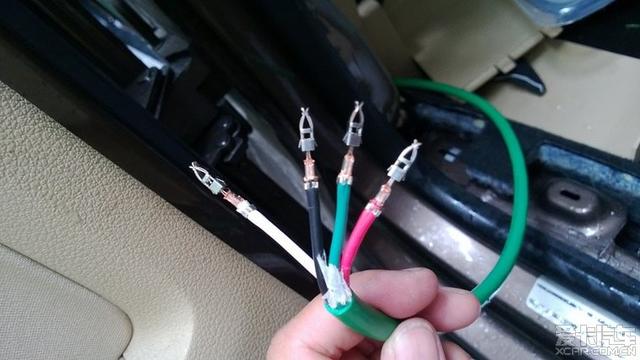

A柱B柱里的插頭都一樣，車門內的喇叭是最后安裝，所以現階段只是車身一側的走線，打開28極插頭插座，兩邊捏一下就取下公插頭，里面有4個空余的大兩瓣插孔，原先曾經加裝過后門喇叭，所以要先退針，上次裝喇叭用的是大兩瓣公母頭，現在準備用大兩瓣公插針，配合B柱大方針母頭。

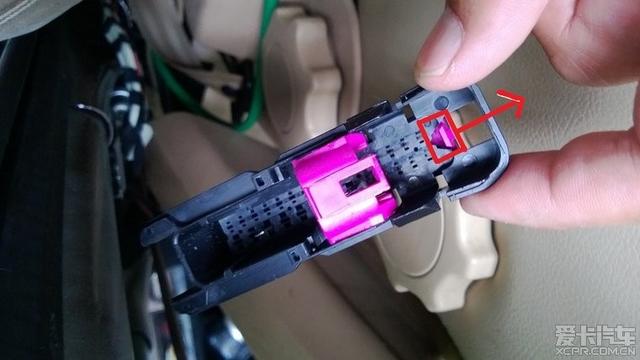

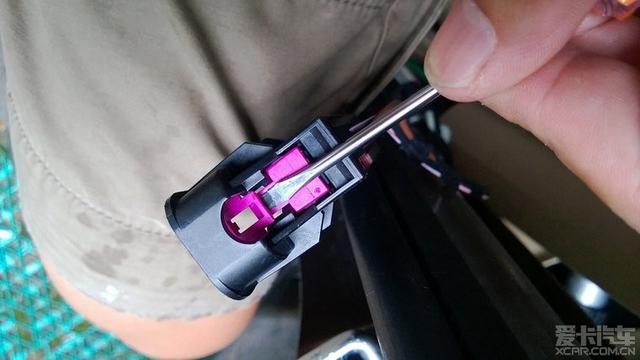

還是打開插針鎖

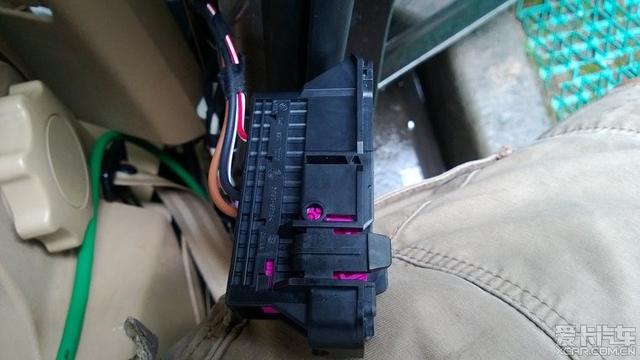

未打開時的樣子

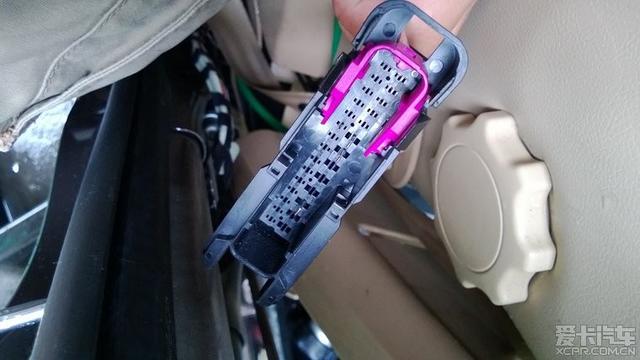

打開后的樣子

A柱走線是順便把以前預留的從頂棚走過來的車內自動防眩目后視鏡的2根信號線一起接到28極插頭上，2號接正極，3號接負極。以前搞后視鏡照地?zé)魰r(shí)已經預留了2根線從后視鏡穿到門板里面，這樣以后搞車外自動防眩目后視鏡就簡單多了。
（現在的防眩目后視鏡還是4線的，只是把6針接頭的相應引腳接線出來）
