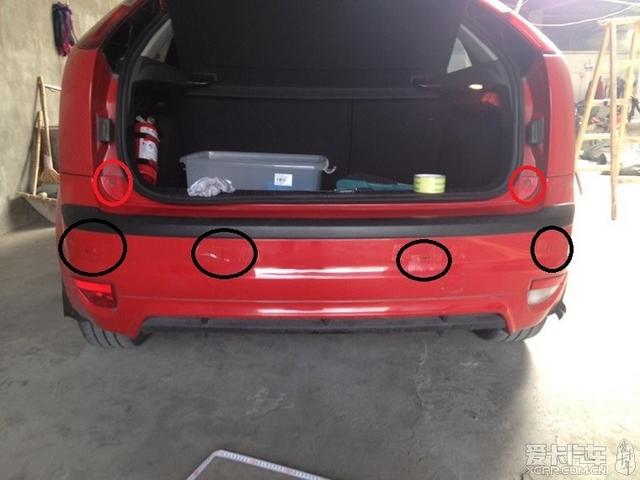

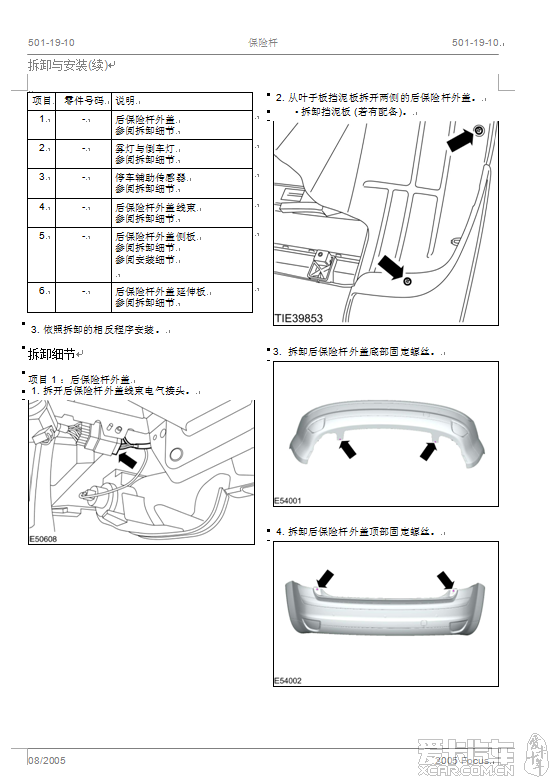

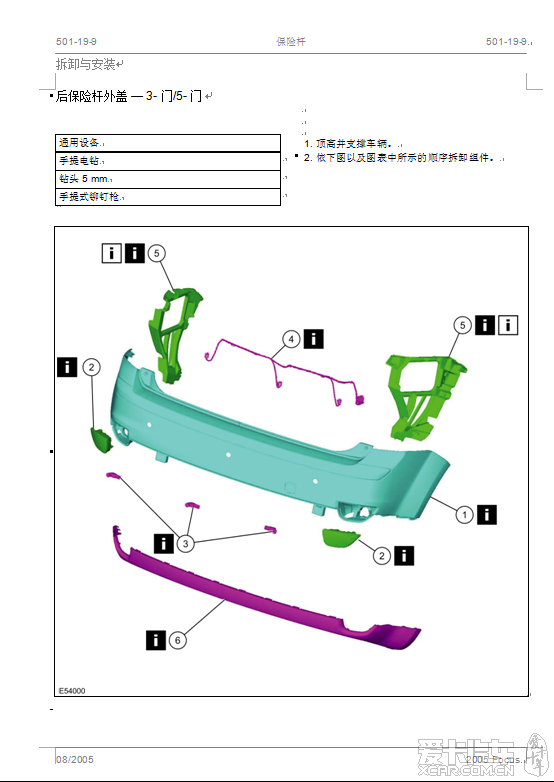

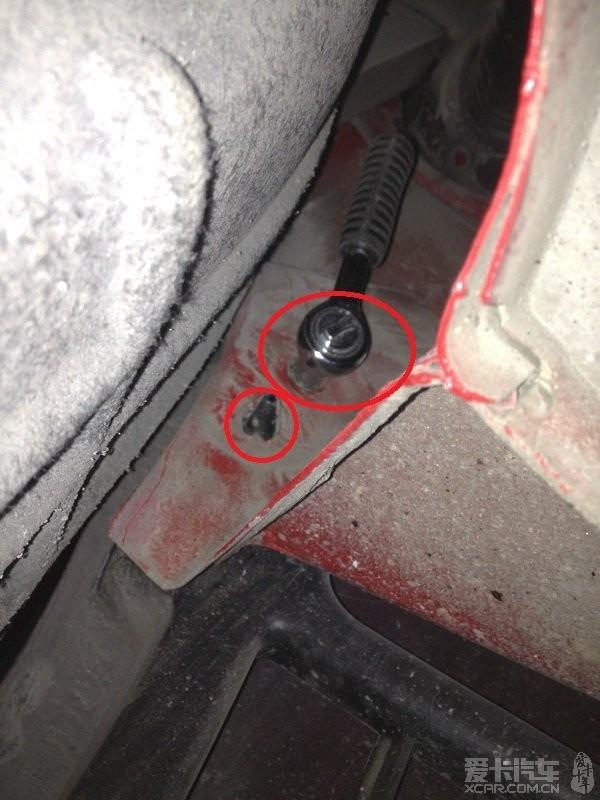

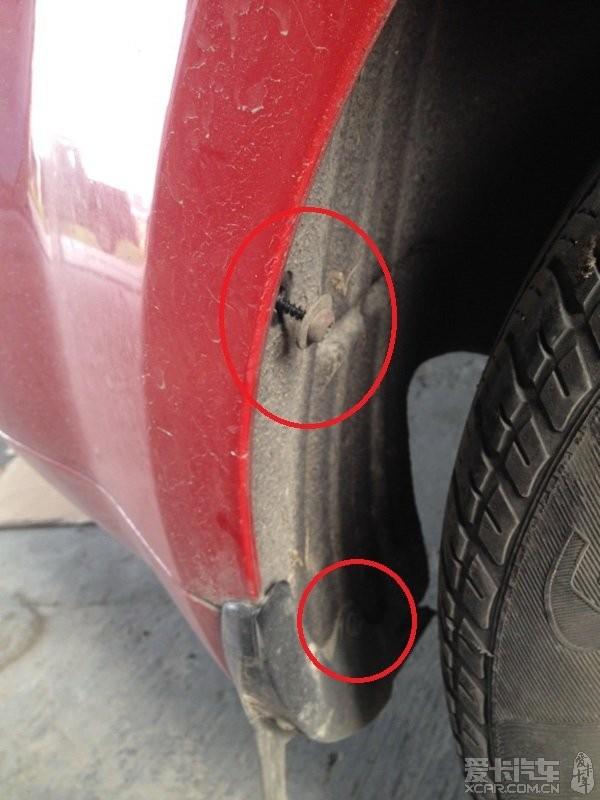

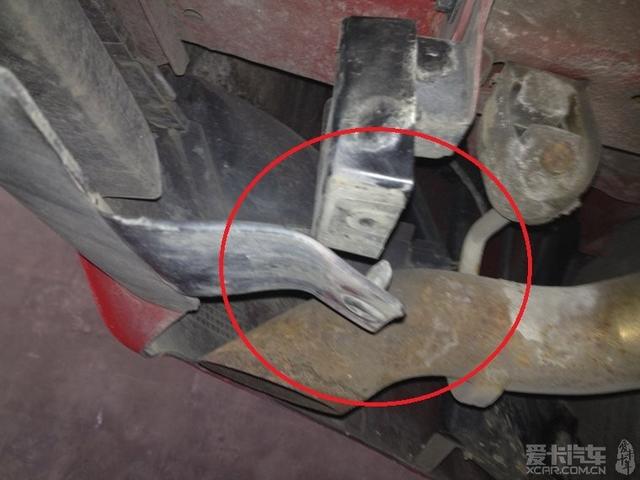

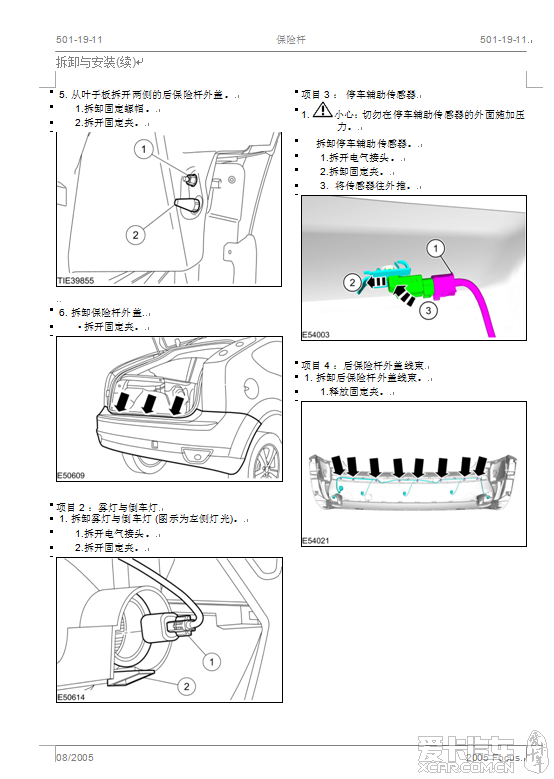

聲明：本帖系轉載于愛卡汽車論壇 作者post007 ，版權歸作者以及愛卡汽車所有。 小福到手有10多天了。原來的車沒有倒車?yán)走_(dá)。雙11的時候一沖動從上海買了一個鐵將軍3039倒車?yán)走_(dá)，看了壇子里面說50的手工費。結果買回來問了幾個汽修廠告訴我要130~150。NND，作為某種交通工具的維修人員，這點事情自己還是能搞定的。于是就準備自己開工動手解決問題。 首先就是前期準備了，在壇子里和度娘上搜關于安裝倒車?yán)走_(dá)的信息，結果令人失望。很少有人自己裝的。沒轍，現在都標配了。只能自己摸索。根據工作經驗，車肯定是有維修手冊的。所以我就搜維修手冊，找到了底盤那一章19節是關于拆前后保險杠的。所以就打印出來準備開始拆。話說這個汽車的維修手冊真是不行，太簡單了。圖沒有很具體的位置，有些東西需要自己找。簡單的看一下維修手冊的圖。  第一張圖給出了這幾個部件的裝配示意圖?；旧蠜]用。  第二頁給出了2個固定點的位置，這個我實物圖里給大家看。  第三章圖就更簡單了。如果是不太清楚位置的人，真的不太好找地方。 下面就把我這一天折騰的心得跟大家分享一下。如果有喜歡DIY的朋友可以借鑒。首先是根據說明書確認好開孔的位置。  黑圈就是我確認好的開孔位置，紅圈是我說的安裝圖里面的兩個固定螺釘?shù)奈恢谩＿@個很好找。是M10的六角螺釘，可以用10mm的T型套筒或者是棘輪扳手+延長桿輕松搞定。 然后就是拆保險杠了。沒有升降臺，只能鉆車底了。  第二個固定點，就在車底下，左右一邊一個，這個是左邊的，在排氣管附近。很好找。是十字螺釘。 第三處固定點就是拆裝圖上說的葉子板。關鍵就是葉子板是什么玩意。瞄了一眼，原來就是輪子四周防止濺泥的擋泥板啊。算了以后叫葉子板吧。那里是內六角螺釘，兩顆，忘記是4還是5的。也很好搞定。  到這里都是輕松搞定的。不過到這里要說明的是，前面可以不拆電插頭，但是到了這里一定要拆電插頭了。要不等整個下來再拆容易扯線。電插頭的位置沒有拍。就在右側靠近剎車燈的后面。黑色的很好找。有機會給大家補上。 然后就是坑爹的螺釘了。就是拆裝圖的第5步。葉子板兩側的后保險杠外蓋。真不知道是什么玩意。后來發現是在一個灰?？拥牡胤?。有圖片作證。  就在車底下，靠近輪胎的地方，就是葉子板（擋泥板）的背后，空間狹小只能容一只手進去。當然這是在不拆輪胎的情況下，如果拆輪胎估計方便。但是不想動輪胎，所以只能湊合著來吧。 這里有個忠告，如果要拆這個螺釘，必須使用棘輪扳手+加長套筒。普通長度的套筒太短。是M10的螺釘。建議拆這個螺釘之前，提前15~20分鐘噴WD40，這里不太好拆。 就這里因?yàn)楣ぞ卟缓线m各種找工具，結果工具店里沒有加長的，要不就是大頭的，棘輪搖把放不進去。最后我憤怒了。用老虎鉗送出來一點然后用普通套筒給解決了。另外那個黑色的是圖紙上說的固定夾。這玩意不用拆，就是定位用的。 終于把后保險杠拆下來了。各種歡喜。抱回小屋折騰去了。  建議在開孔之前在確認一下尺寸。在原車上量的會有出入。我是先用透明膠在大概的位置貼上，用記號筆在需要打孔的位置劃上十字記號。改動了2,3次尺寸滿意了。然后就是開孔。這個就不說了。只給個開孔圖。 插上倒車?yán)走_(dá)，接好線。這個就不說了。最好是在線上做好標記。我是給線掛上小旗子，呵呵。在接頭和線尾部都標號1,2,3,4.這樣以后方便。原車有現成的線束固定點，我就沿著線固定了。先用困扎帶五花大綁一下。這里要說明的是，盡量和原車的線保持平行，長度一樣，最后用膠帶纏在一起，防止磨損。我是用汽車用的布膠帶固定的。圖忘記拍了。只有五花大綁的圖。   雷達探頭布置好了，線也固定了。剩下的就是電源了。說明書上說的是從倒車燈取電，我也就從了。不過要破線。沒事，咱有家伙。 話說原車的線用的分量還是很足的。比我用的線粗，但是估計不是純銅的。比我的純銅線硬。我是一分二，把線分出來。  你過你真的打算破線的話，其實要考慮負載。這個說實話，嚴格的說需要計算出倒車?yán)走_(dá)的負載，看看線和保險絲會不會過載造成安全隱患。偷個懶吧。線很簡單。一根花色的，一根黑色的。不用說花的是正，黑的是負。破開，撥線，扭在一起，上電烙鐵。這個頭焊的不是太好，烙鐵有段時間沒用了。頭有點生銹，焊錫膏不是太好了。另外一個負極的焊的就不錯，比較平整。 焊完以后，先測試，再封。測試方法，就是使用萬用表的蜂鳴檔，測通斷的。只要確認是通的就可以。最好是稍微拉拉線，看看焊接是否牢固。確認好了。就用熱縮管封上。話說用電工膠帶這玩意不是很靠譜，時間長了會老化。熱縮管既能絕緣，又防水。兩根線分別用熱縮管封好，最后在套上一個大的熱縮管整體封好。就OK了。最后用布膠帶包裹。最后我又確認了一下通斷。OK。 我是做了一個插頭。用的是汽車通用的，但是不防水的插頭。所以只能放在車?yán)锩?。插件如果沒有專用的鉗子就焊接吧。 最后就是上車了。上車的圖沒有拍。很晚了。沒光線，手機快沒電了。就簡要的說一下。 上車的時候最好把保險杠先裝上然后穿線?？刂破魑曳旁谟液筝嗆嚰艿膫?cè)面。后備箱的襯布剛好有空間容納主機。先沒有全布置好線，先測試。根據其他人的經驗，鑰匙轉到2檔，掛倒檔就有信號了。不過這里我遇到個問題。為什么我那時候的剎車燈不良呢？是不是有問題了？ 我是一次性成功。掛了倒檔雷達就通電了。我自己做試驗，手那顯示器，走近走遠測試功能，4個頭正常工作，范圍感覺還是比較滿意的。人聲報米數挺好。 最后就布線了。由于時間比較晚。草草的布了線，顯示器放在儀表臺上面，先從密封條里面走到后排，剛好有個空從座椅旁邊過。就借用了。然后放到地板，橫著過來到主機，線基本OK，沒長多少。不過沒有固定。等下次時間充足了固定一下?；蛘哒腋玫淖呔€線路。 最后，這里還有幾個地方?jīng)]有說到的，比如電插頭怎么拆。等以后有空補上。 寫完了，謝謝，鞠躬下臺。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
