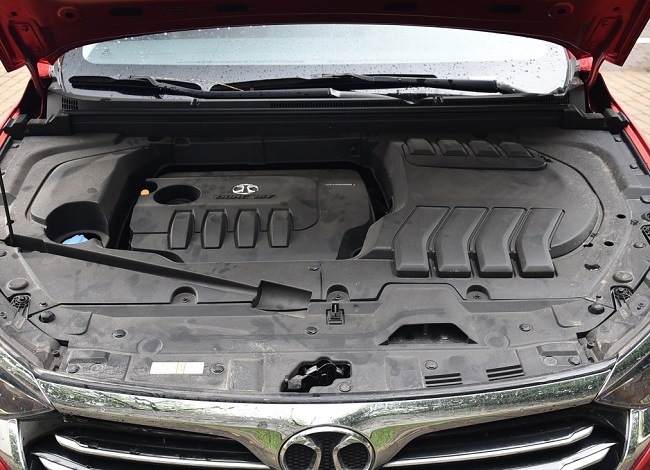

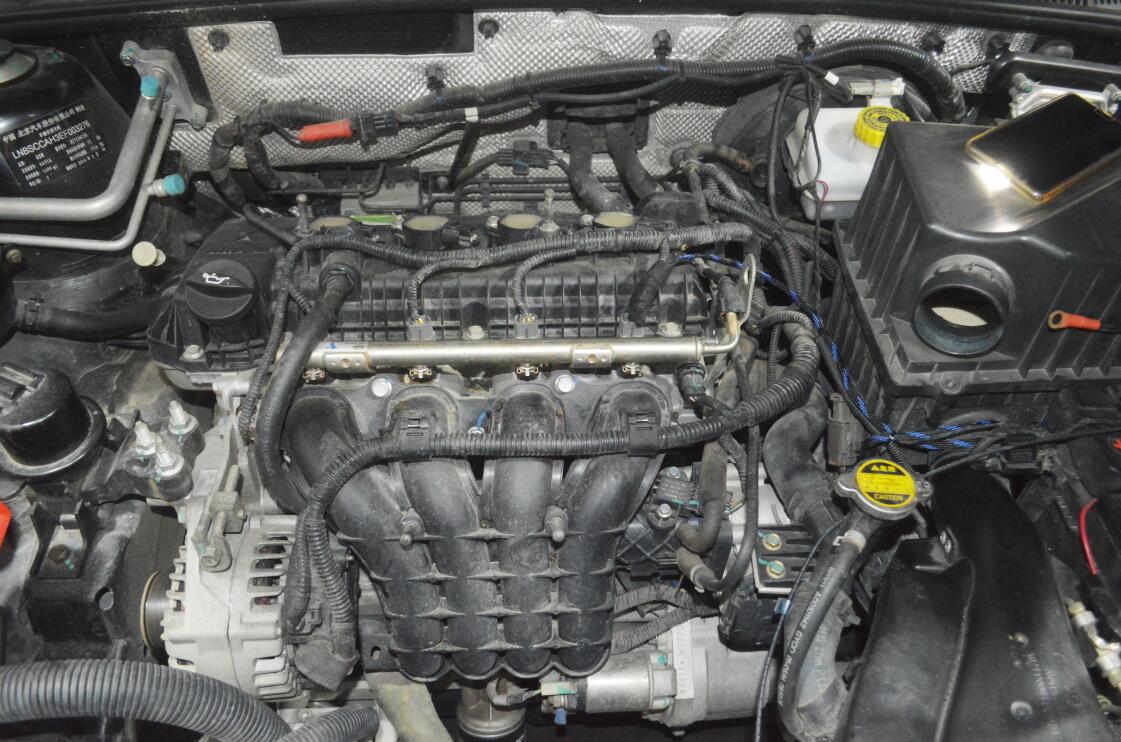

紳寶D50 1.5原車發動機艙圖
電動渦輪增壓系統的工作原理:
自然吸氣發動機在燃燒形成動力時,是由活塞下行將空氣吸入發動機的。而發動機燃燒室、進氣道的積碳占位影響,同活塞在做運行時有5%的死角無法做功,因此而無法達到好的進氣量而參與燃燒做功。而安裝電動渦輪增壓器后汽車所需進氣將由電動渦輪強制成倍送入,將可最大范圍的提升發動機做功功率。這也是為什么帶渦輪增壓的車動力會比自然吸氣的車強很多。同時所有對汽車動力提升的最佳首要方案也是通過改變發動機進氣量來達到目的。
關于安裝
1.支持到廠免費包安裝
廠址:廣州天河東圃珠吉街靈山東路15號東豐工業區Q棟(導航搜東豐工業區即可)
手機:13760716160 (微信號)
2.較遠客戶可發貨購買,安裝可自己安裝也可選擇到普通修理廠改裝店進行安裝
產品在發貨時會配有產品安裝說明書,安裝簡介,對應車型安裝步聚作業,同時我們還配備了專業的技術專員負責電話在線支持。安裝配件也是按車型配好的,收到貨就可直接安裝的。

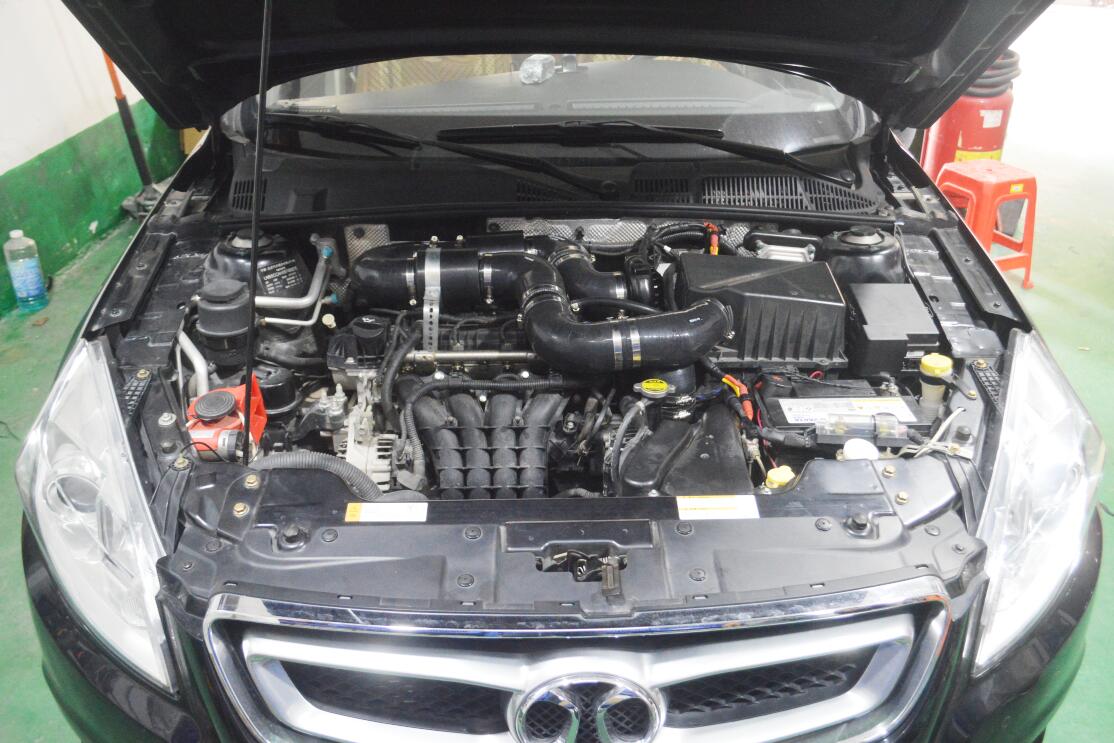

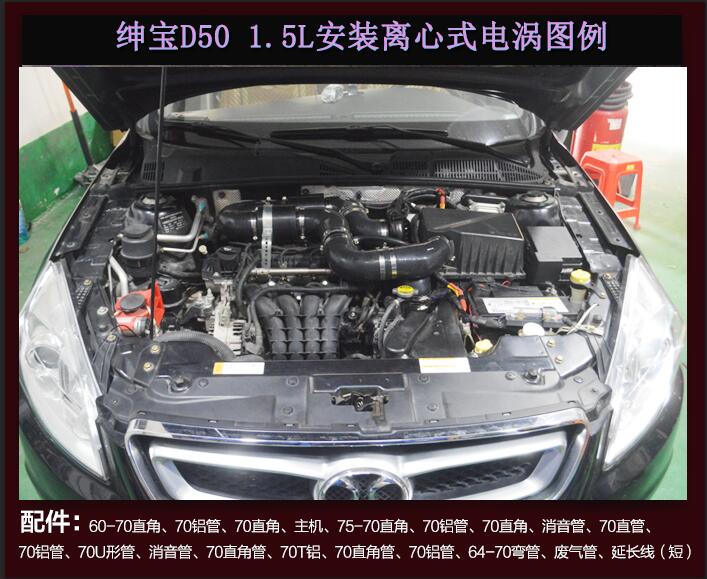

紳寶D50 1.5安裝離心式電動渦輪增壓器案例簡介
電動渦輪的安裝對于各車型都是大同小異,都是將其串接在節氣門與空濾之間,
再將電動渦輪控制器上的轉速信號檢測線及節氣門開度信號檢測線分別接上即可。

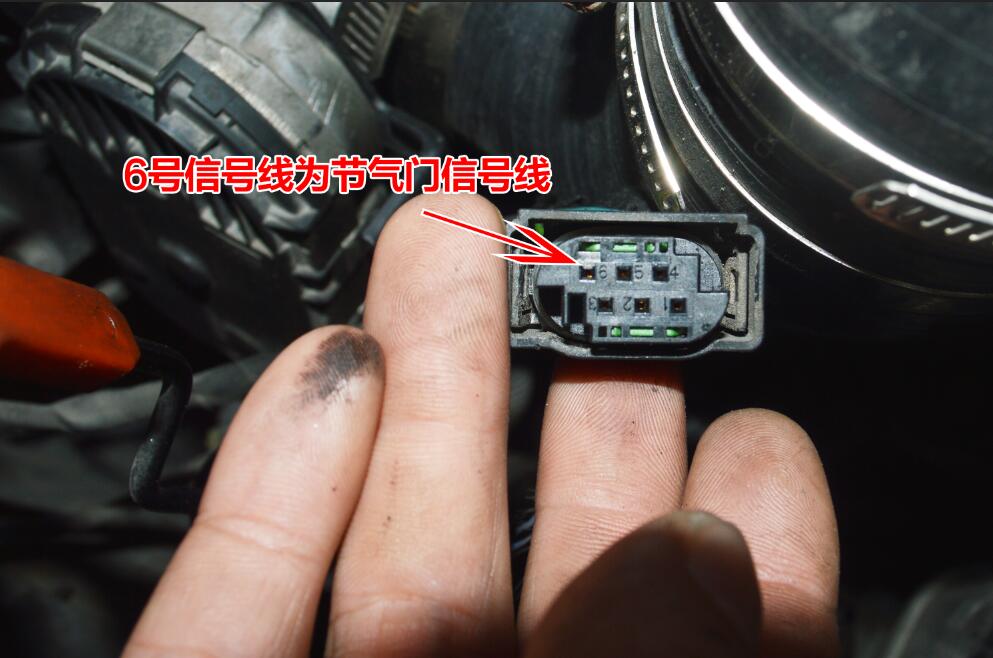

第一步:接節氣門的開度信號線 與渦輪套件的白色信號線接好

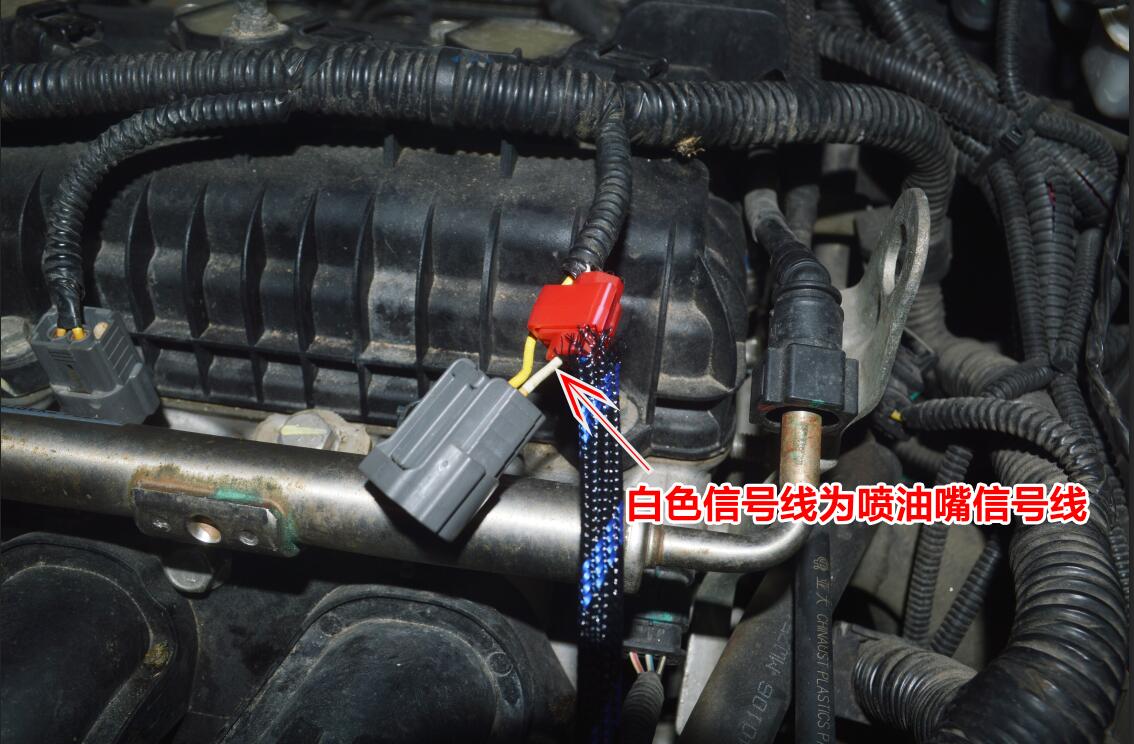

第二步:接發動機轉速信號線 轉速信號線從噴油嘴插頭上取得與渦輪套件的藍色信號線接入

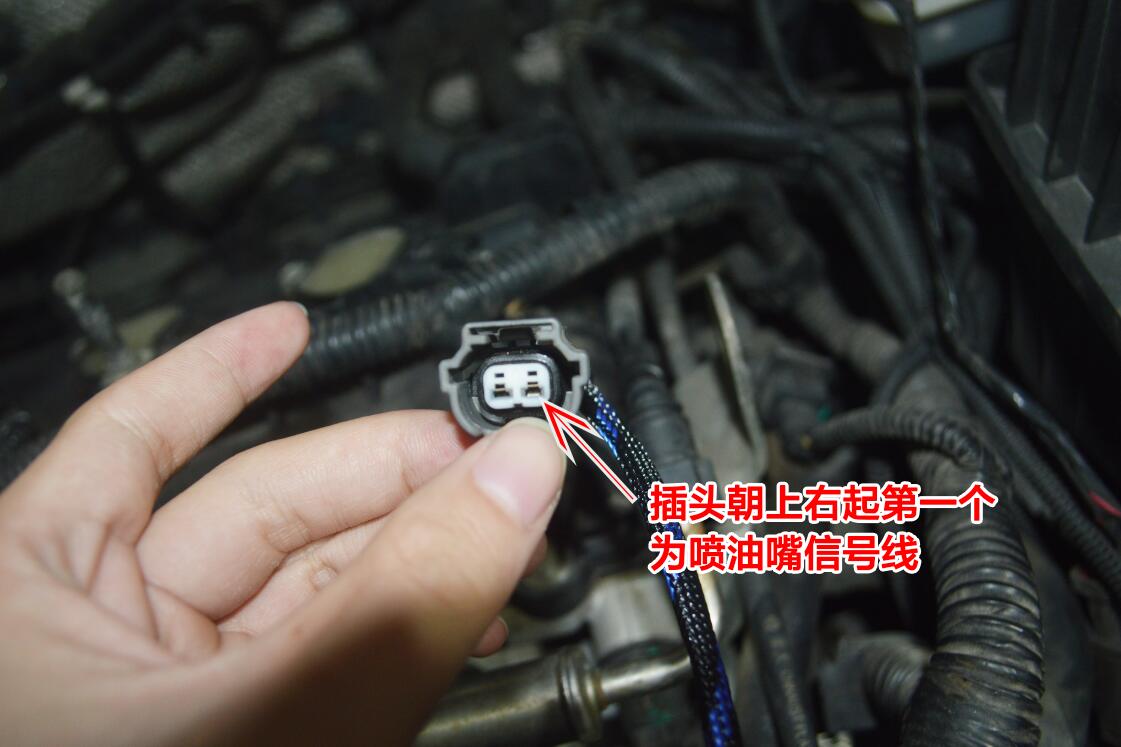

測量方法:發動機轉速信號線從噴油嘴處取得,幾缸車會有幾個噴油嘴,只需接其中任何
一個噴油嘴的信號線即可。量線方法:車鎖撥到ACC檔,萬用表撥到直流電壓20V檔,
撥出其中一個噴油嘴,將萬用表黑表筆搭鐵,紅表筆測量噴油嘴上其中一條線,當測得
電壓為8V以下,則此條線即為噴油嘴信號線。當其中一條線所測得的電壓為接近電瓶電壓時
(12V以上),即被測量的另外一條線為噴油嘴信號線

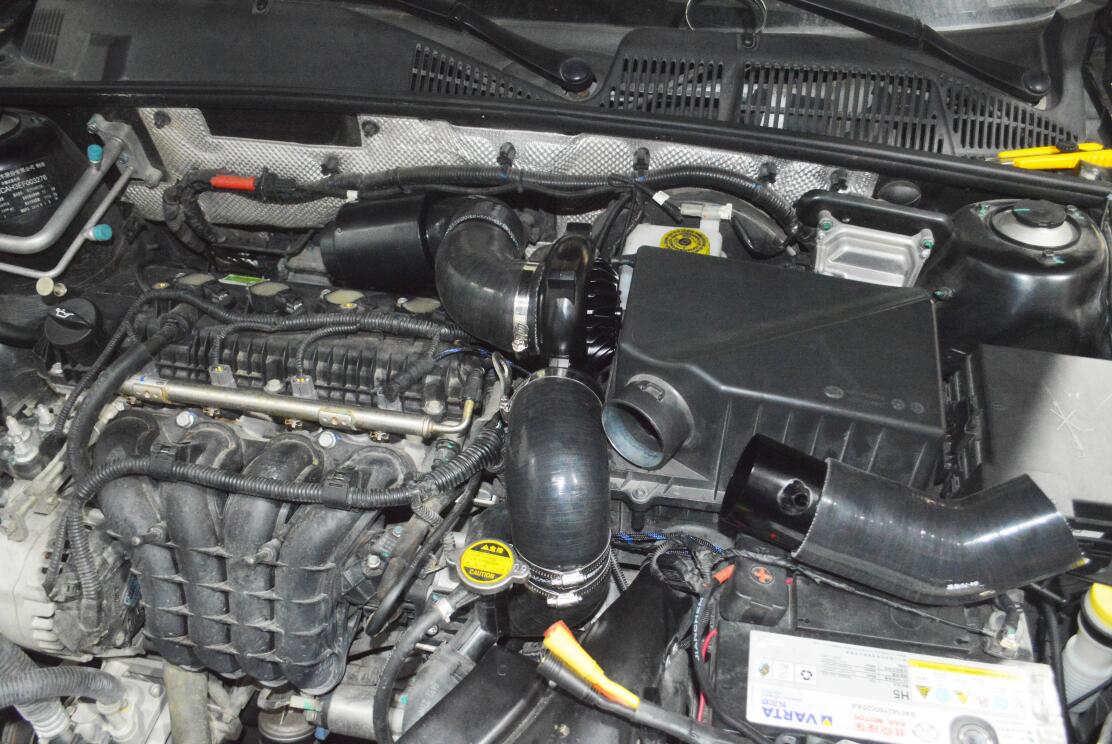

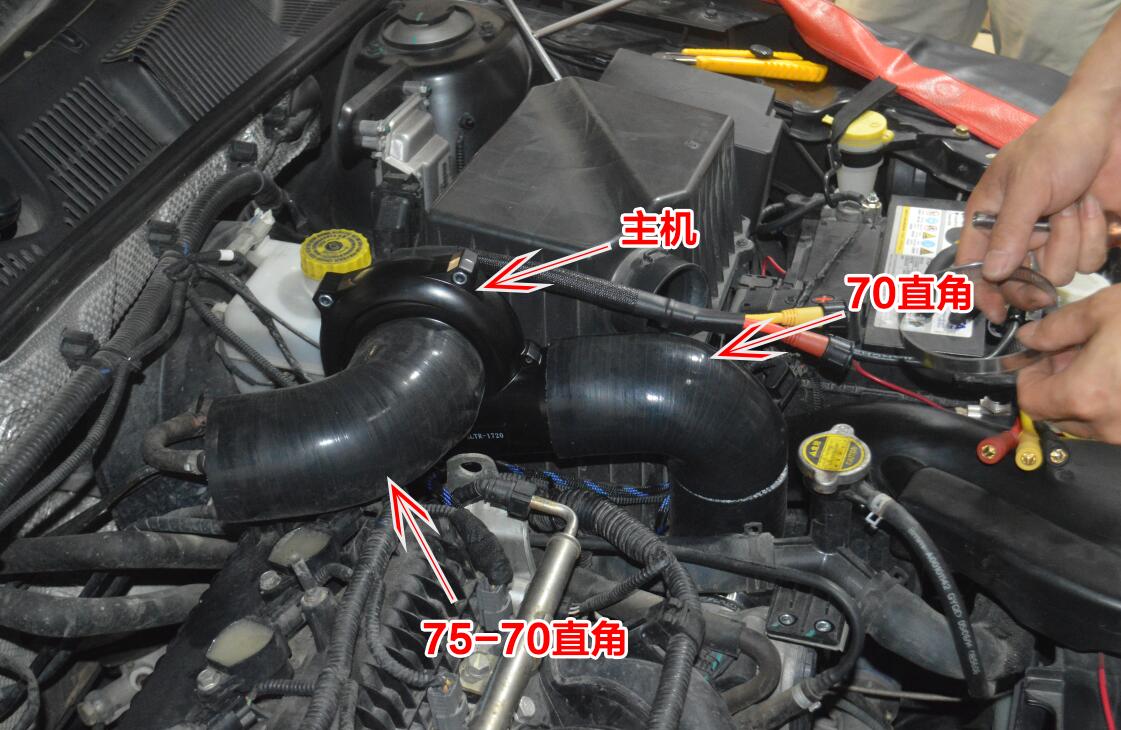

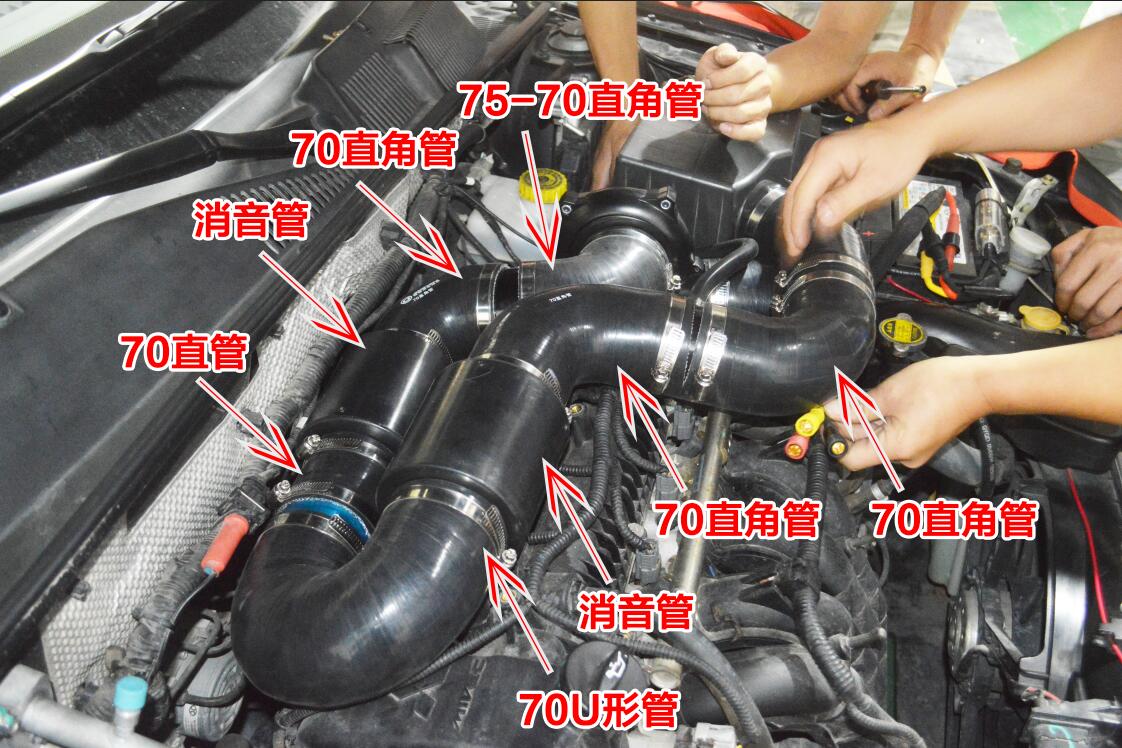

第三步:安裝渦輪主機 配件

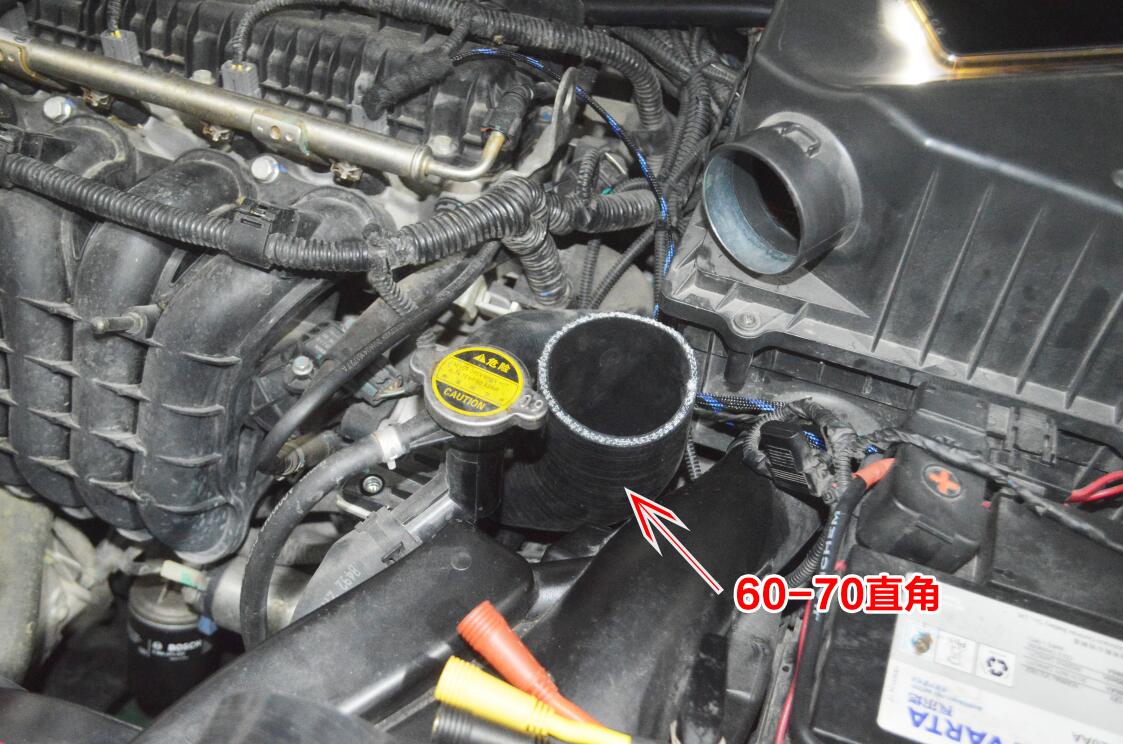

60-70直角、70鋁管、70直角、主機、75-70直角、70鋁管、70直角、消音管、70直管、 70鋁管、70U形管、消音管、70直角管、70T鋁、

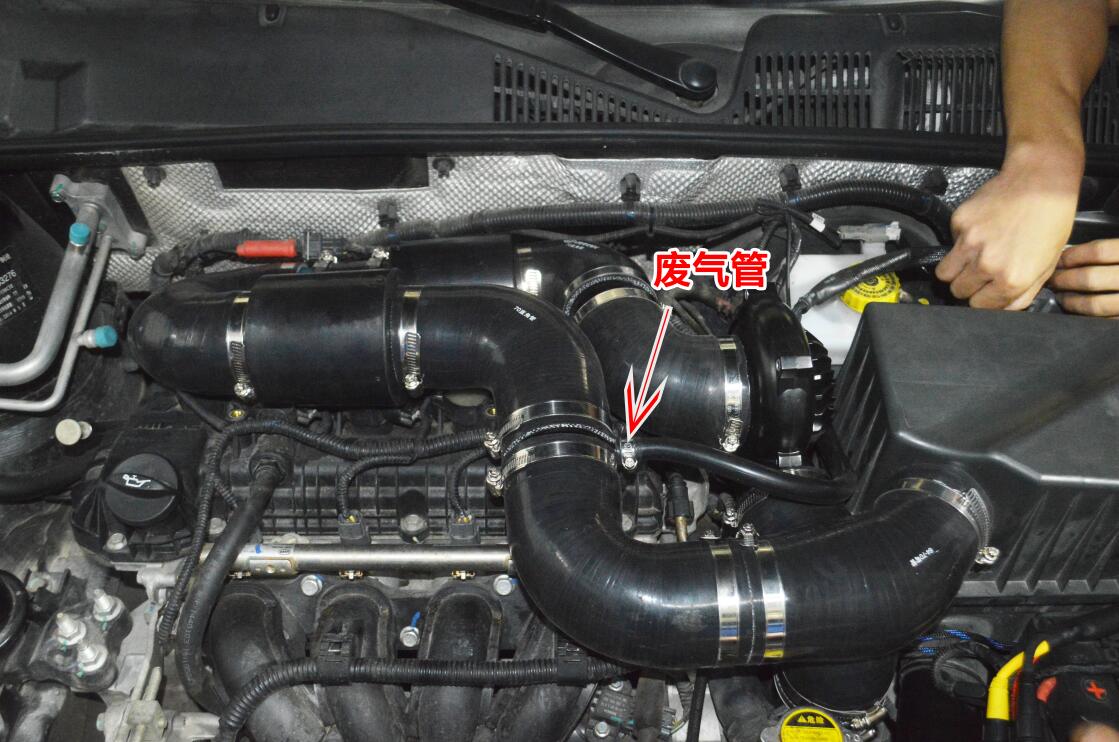

70直角管、70鋁管、64-70彎管、廢氣管、延長線(短)
《注意 渦輪主機安裝完工后一定要懸空,管子長短需適當切短》

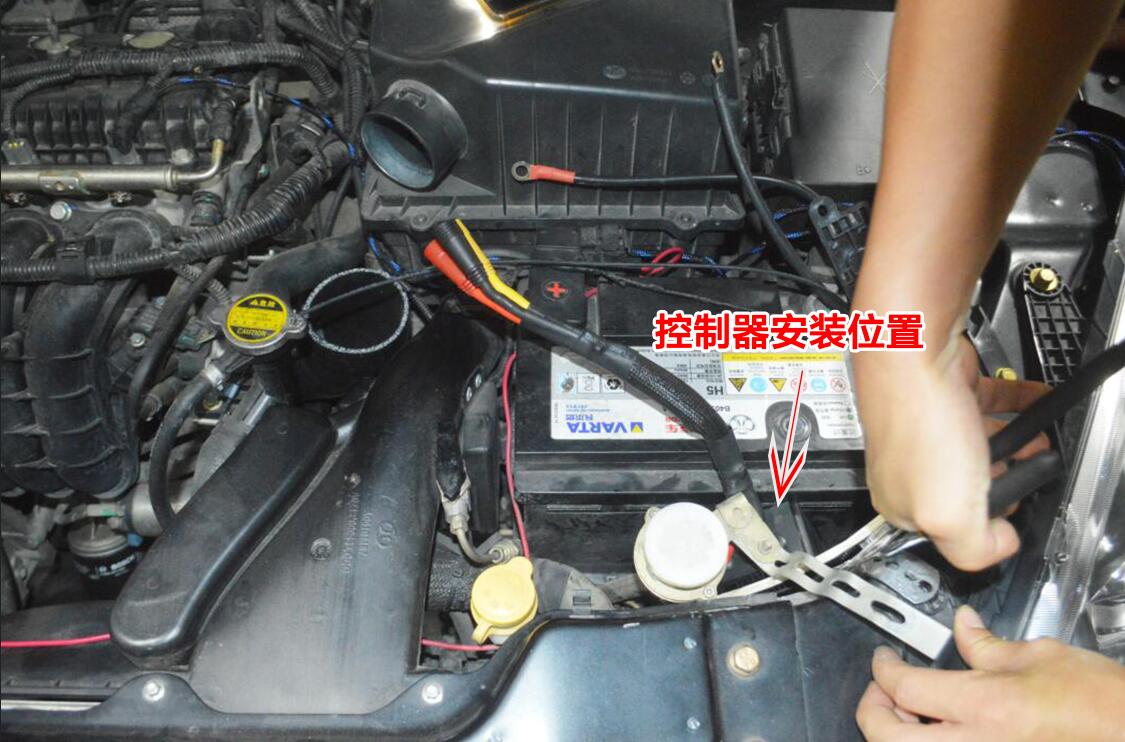

控制器 控制器上紅色線接電瓶正極,黑色線接電瓶負極。
顯示器直接放置在駕駛室內即可 (參考其它車型圖)
第五步:調試檢查硬件連接無誤后,插上顯示器點煙器電源線,發動汽車,等顯示器亮起后進行首裝設置;
功能設置方式:
1.學習:啟動汽車,短按左菜單鍵,進入學習界面,根據提示短按右確認鍵學習,當提示學習成功后,進入下一步操作。
2.匹配轉速:續上短按左菜單鍵進入匹配轉速界面。根據提示短按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成短按左鍵四下退回至主界面,首裝設置完成。
注:如顯示器實時轉速高于發動機轉速電動渦輪工作會提前;如顯示器實時轉速低于發動機轉速電動渦輪工作會遲后。
3.介入轉速的設定與介入時間的設定:長按左鍵5秒可進入介入轉速的設定,再續長按左鍵5稱可進入介時間的設定。默認介入轉速為850介,默認介入時間已根據各種溫度區間做好了相應的時間設置,已為最佳,可無需更改。
4.首次安裝調試好后,關閉無線顯示器,不影響電動渦輪工作;3.無線顯示器與控制器之間有配對的,如單獨更換其中一個設備,需要重新配對方可使用;
5.工作模式的選擇,當首裝設置好后,在主界面狀態直接短按顯示器右鍵,即可更換工作模式(支持行駛時更改)。
