寶馬320i安裝離心式渦輪LX3971案例

電動渦輪增壓系統的工作原理:

自然吸氣發動機在燃燒形成動力時，是由活塞下行將空氣吸入發動機的。而發動機燃燒室、進氣道的積碳占位影響，同活塞在做運行時有5%的死角無法做功，因此而無法達到好的進氣量而參與燃燒做功。而安裝電動渦輪增壓器后汽車所需進氣將由電動渦輪強制成倍送入，將可最大范圍的提升發動機做功功率。這也是為什么帶渦輪增壓的車動力會比自然吸氣的車強很多。同時所有對汽車動力提升的最佳首要方案也是通過改變發動機進氣量來達到目的。

關于安裝

1.支持到廠免費包安裝

廠址：廣州天河?xùn)|圃珠吉街靈山東路15號東豐工業區Q棟(導航搜東豐工業區即可）

鍵程汽車用品有限公司   趙小姐

手機：18502086031 （微信號）

QQ：1713295214

微信：1713295214

2.較遠客戶可發貨購買，安裝可自己安裝也可選擇到普通修理廠改裝店進行安裝

產品在發貨時會配有產品安裝說明書，安裝簡介，對應車型安裝步聚作業，同時我們還配備了專業的技術專員負責電話在線支持。安裝配件也是按車型配好的，收到貨就可直接安裝的。

鍵程離心式電動渦輪LX3971

提升動力30%

提升0.4個排量

我們鄭重承諾：

無動力提升效果

支持15天無理由退貨！

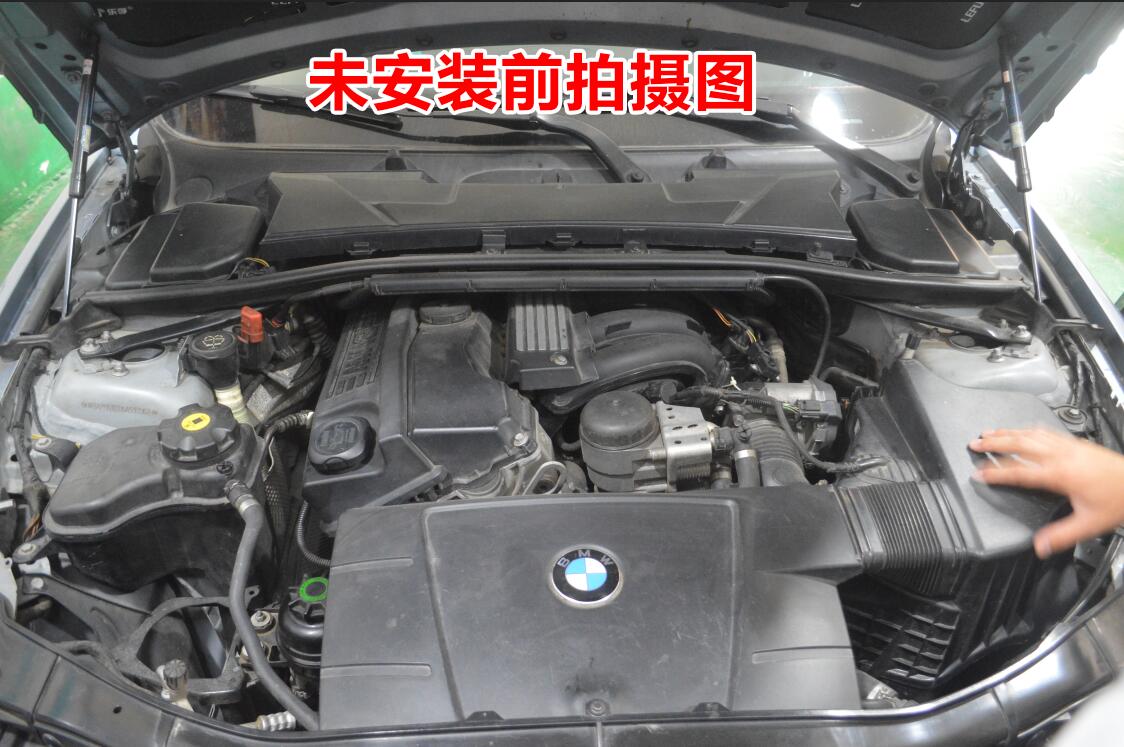

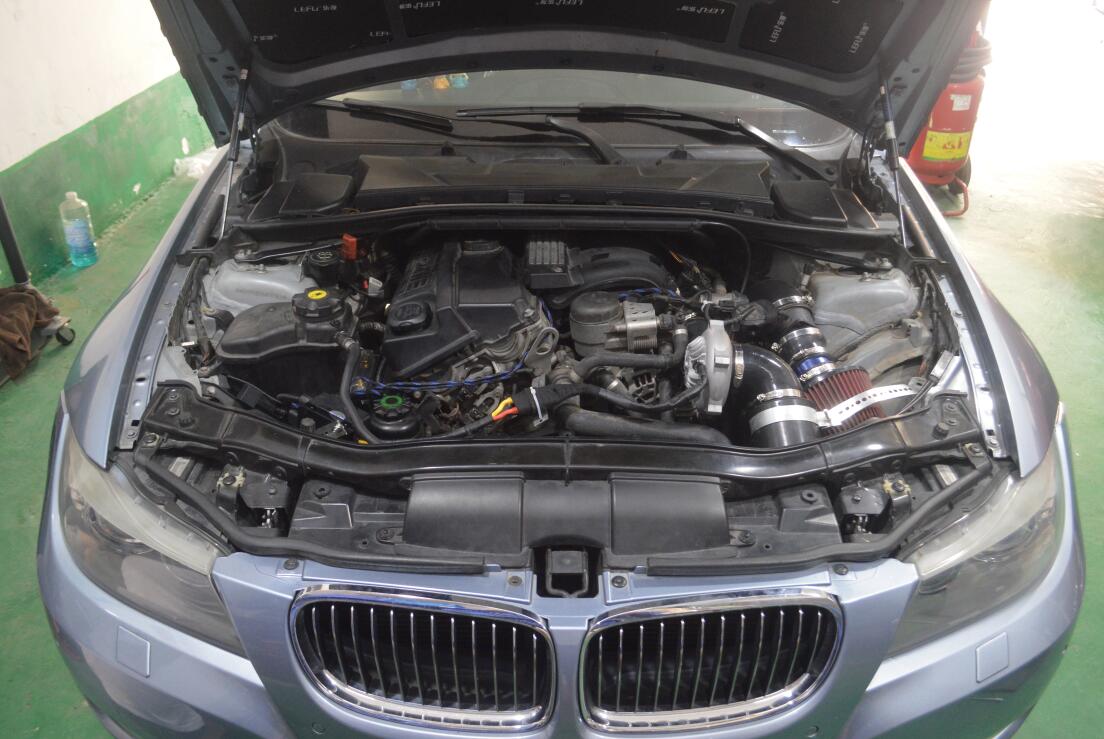

寶馬320i安裝鍵程離心式電動渦輪增壓器LX3971案例簡介

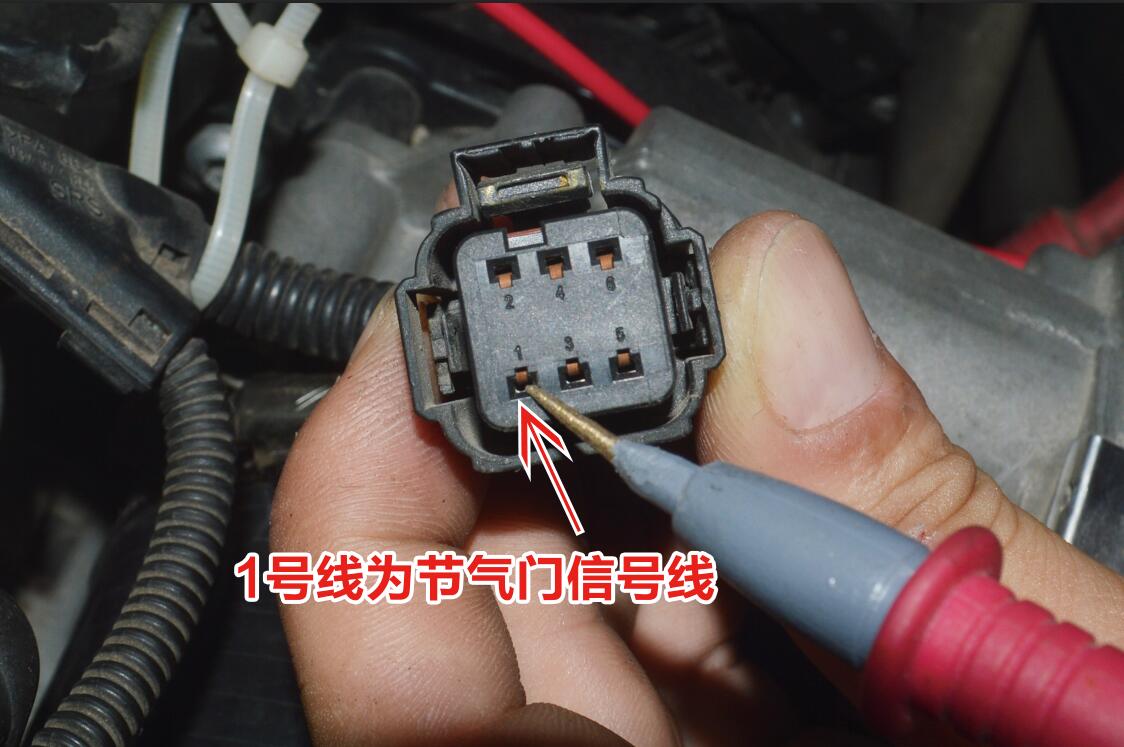

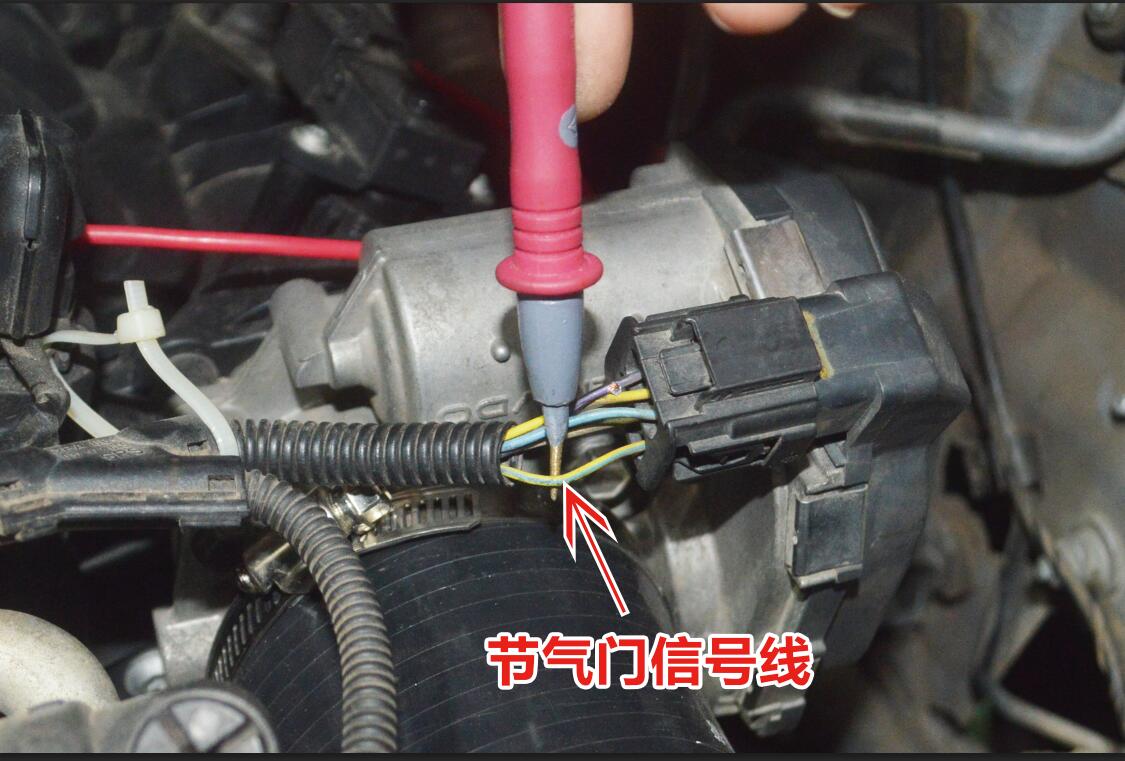

第一步：接節氣門的開度信號線與渦輪套件的白色信號線接好

第二步：接發動機轉速信號線  轉速信號線從噴油嘴插頭上取得與渦輪套件的藍色信 號線接入

測量方法：發動機轉速信號線從噴油嘴處取得，幾缸車會有幾個噴油嘴，只需接其中任何

一個噴油嘴的信號線即可。量線方法：車鎖撥到ACC檔，萬用表撥到直流電壓20V檔，

撥出其中一個噴油嘴，將萬用表黑表筆搭鐵，紅表筆測量噴油嘴上其中一條線，當測得

電壓為8V以下，則此條線即為噴油嘴信號線。當其中一條線所測得的電壓為接近電瓶電壓時

（12V以上），即被測量的另外一條線為噴油嘴信號線

《粽白色信號線為噴油嘴信號線》

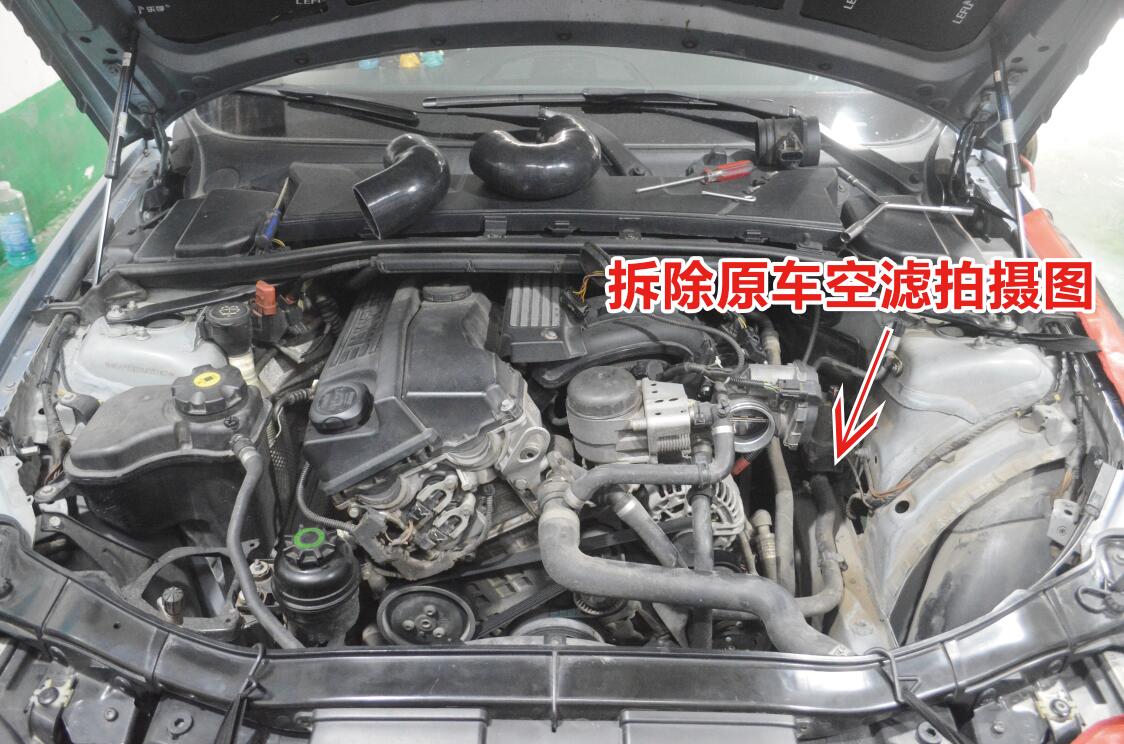

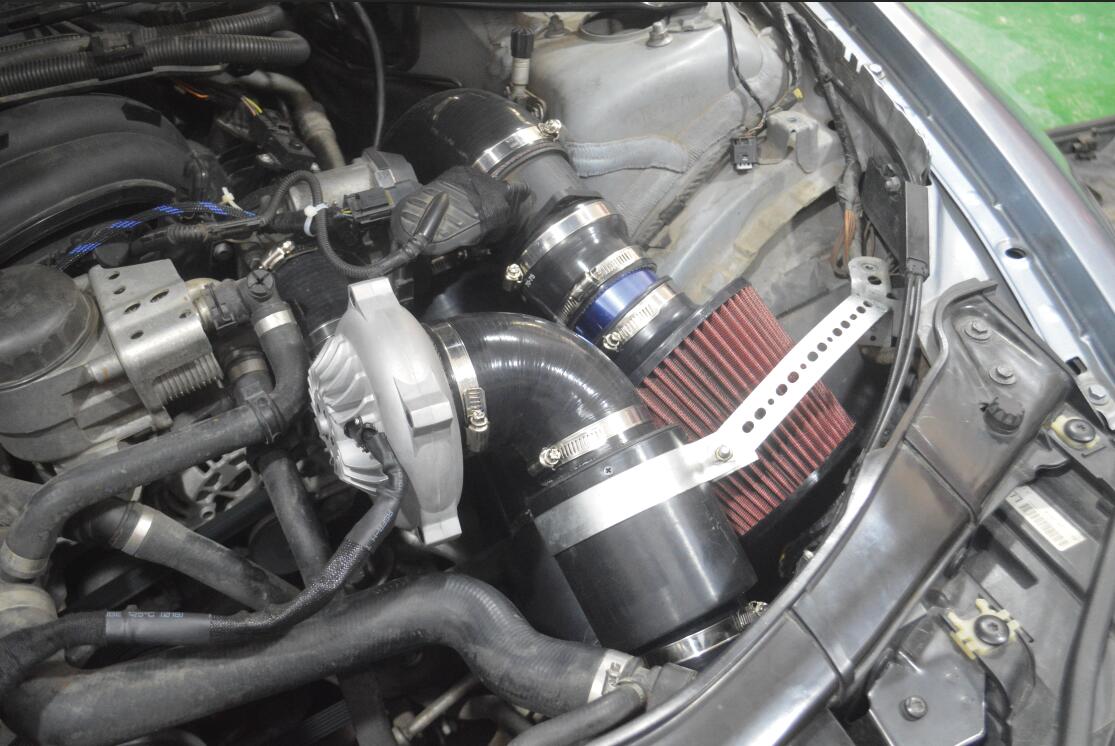

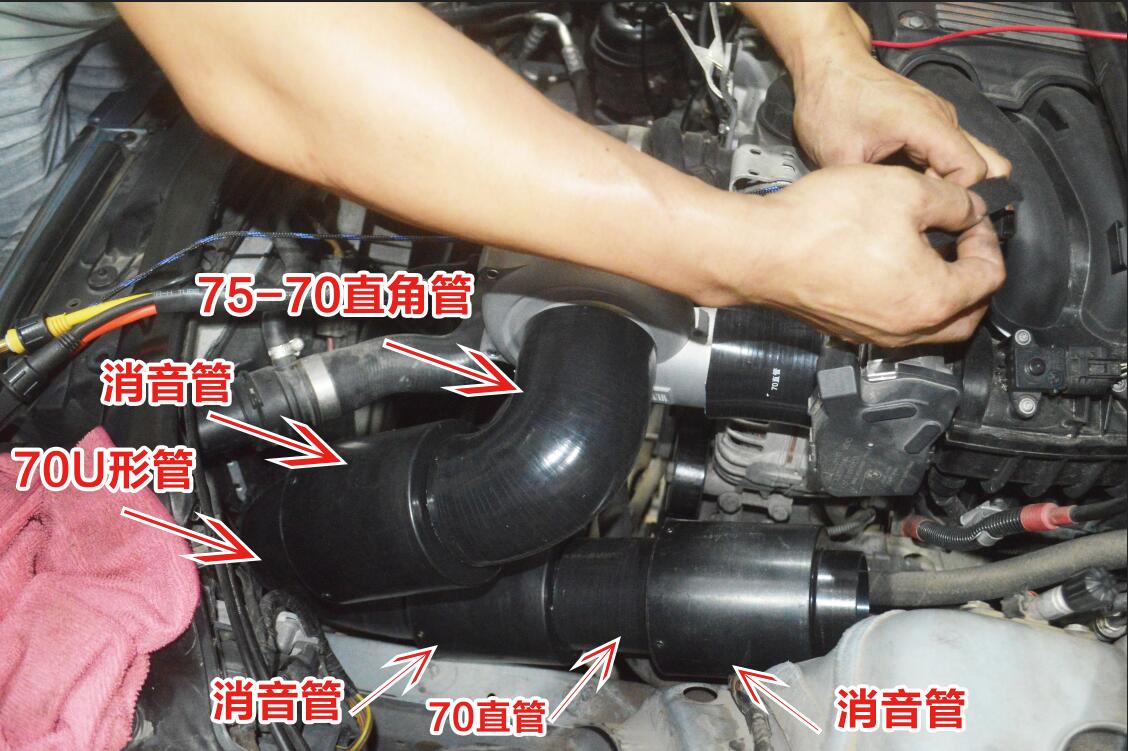

第三步：安裝渦輪主機

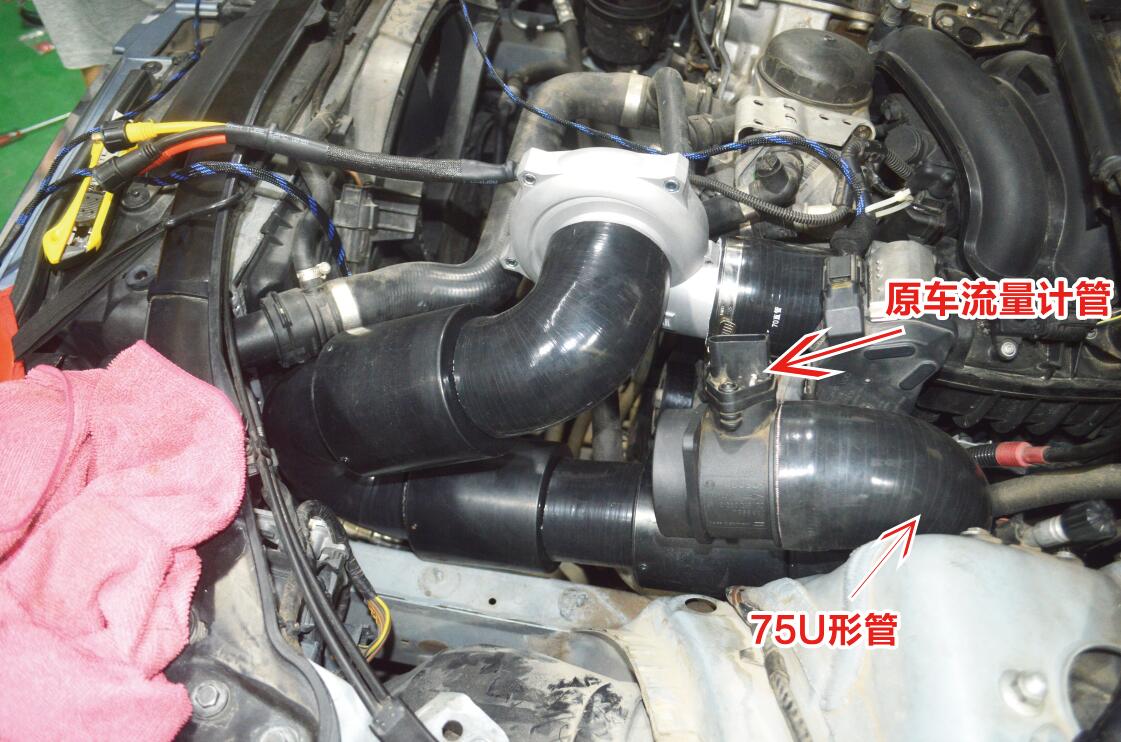

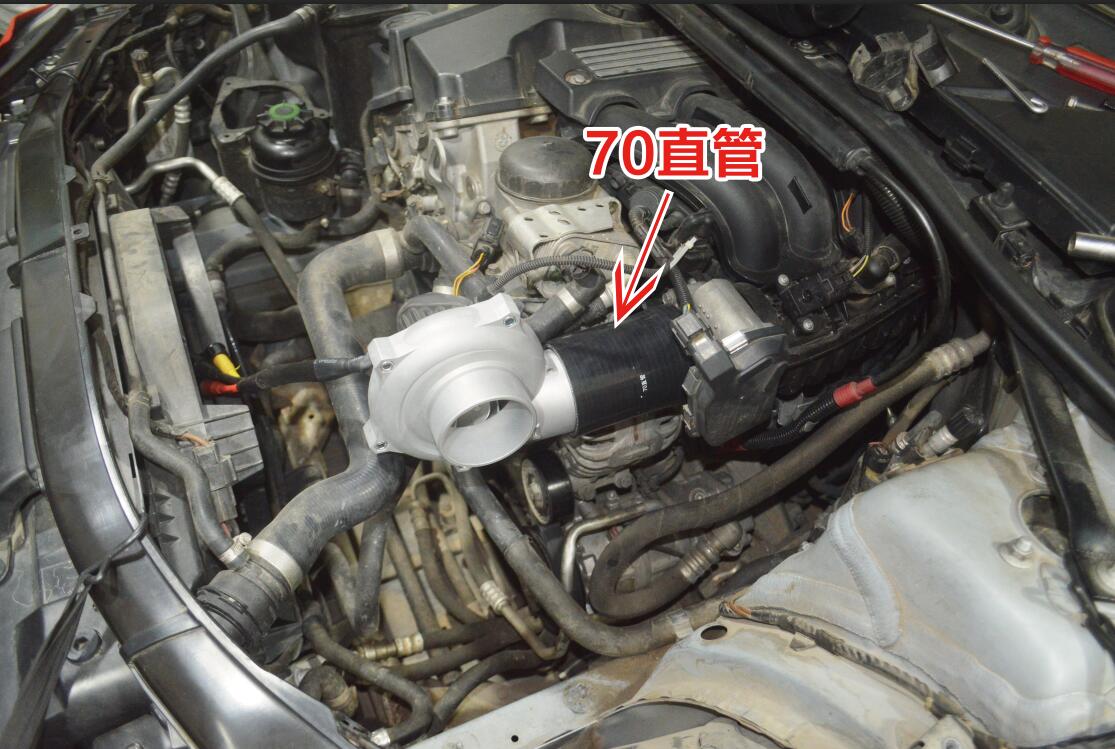

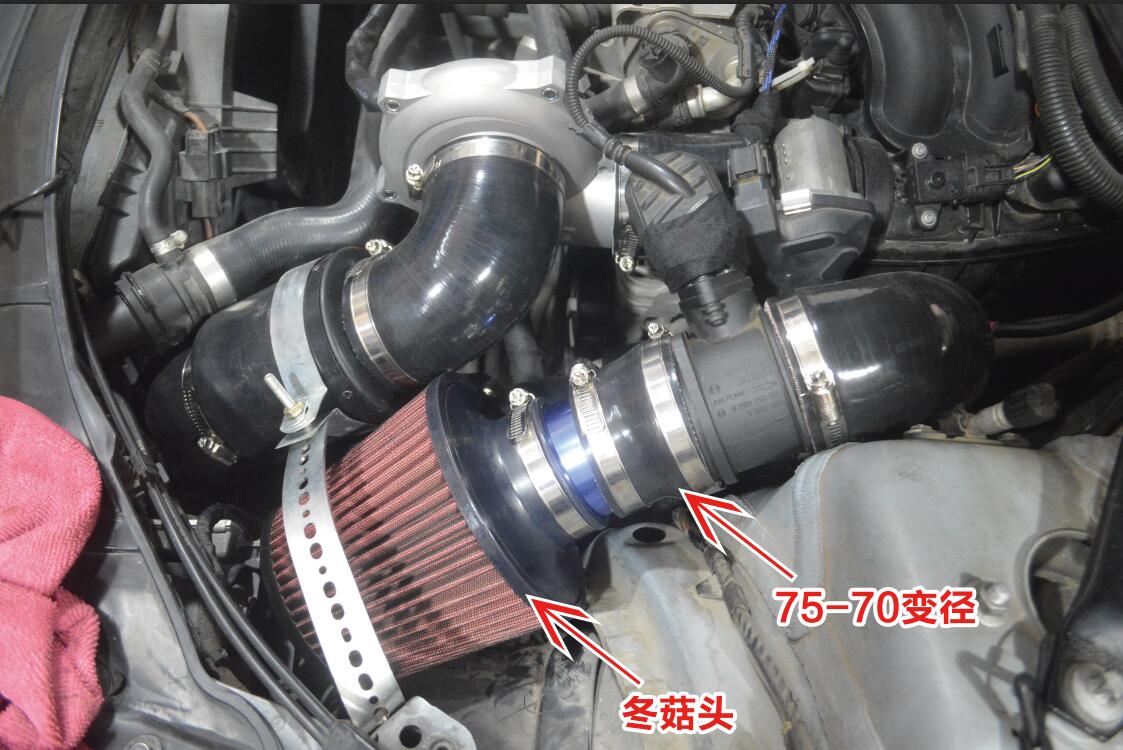

70直管、主機、75-70直角管、消音管、70U形管、消音管、70直管、消音管 70墊片、75U形管、

流量計管（原車）、75-70變徑、70鋁管、冬菇頭

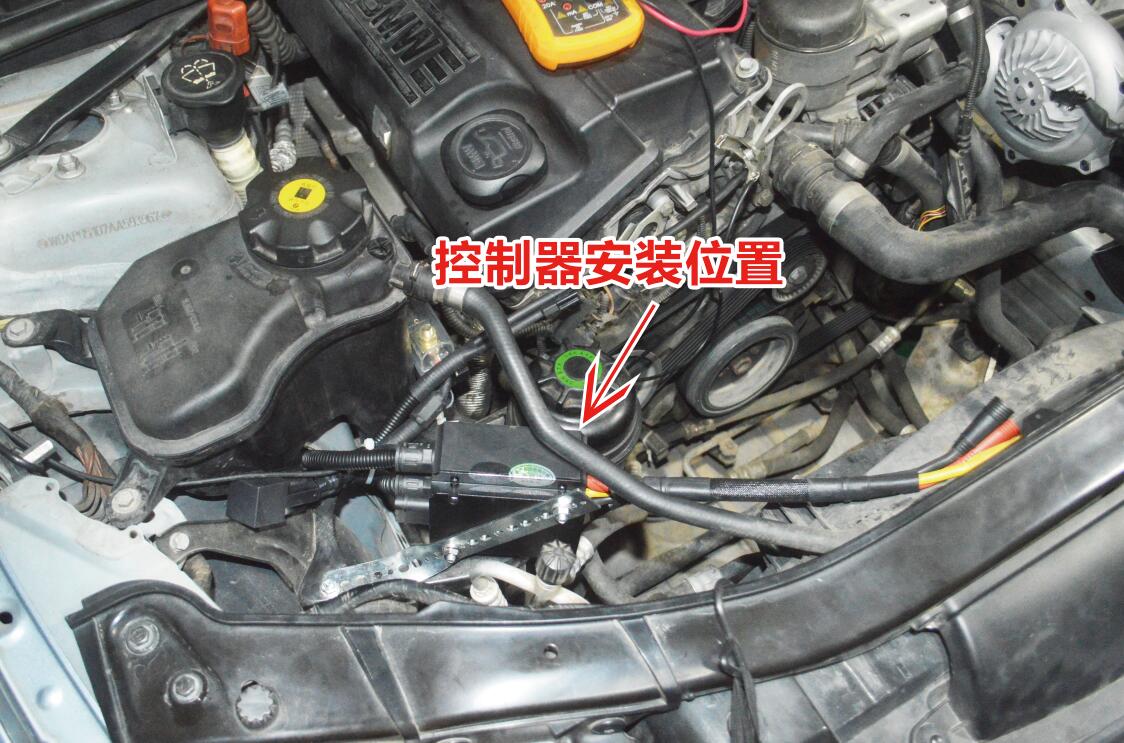

控制器 控制器上紅色線接電瓶正極，黑色線接電瓶負極。

顯示器

顯示器直接放置在駕駛室內即可 （參考其它車型圖）

第五步：調試

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。 設置電動渦輪開啟模式。 將車熄火，三十秒后即可正常使用 .

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。調試控制器

功能設置方式：

1.學習：檢查所有線均連接好后，啟動汽車，按左菜單鍵，進入學習界面，根據提示按右確認鍵學習，當提示學習成功后，進入下一步操作。

2.匹配轉速：按左菜單鍵進入匹配轉速界面。根據提示按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成可進入下一步操作。

注：如實時轉速高于發動機轉速電動渦輪工作會提前；如實時轉速低于發動機轉速電動渦輪工作會遲后。

3.測試：轉速匹配好后按左菜單鍵進入測試界面。此時按右確認鍵，電動渦輪自動由小至大轉起。電動渦輪在測試途中按右確認鍵可關閉測試。

注：此功能無需正確的節氣門相位信號及轉速信號。僅測試控制器驅動模塊與電動渦輪主機是否正常工作。

4.查看功能：在測試界面按左菜單鍵進入查看面頁。該頁面可查看實時開度、實時電壓、學習開度、學習電壓。按左菜單鍵退入設置進入默認界面。

注：如實時開度與學習開度超過0.2，實時電壓與學習電壓超過0.8V，均需重新學習，以此保證電動渦輪正常工作

5.啟動轉速設定：默認界面長按左菜單鍵進入啟動轉速的設定，進入后按左菜單鍵降低啟動轉速，按右確認鍵提高啟動轉速。達到預設定值后，再長按左菜單鍵退出設定。

注：啟動轉速以冷車怠速電動渦輪不工作為最佳。

6.工作模式的設定：默認界面短按右確認鍵即可更改使用模式。

注：P0為關閉模式；凡常期使用此模式二萬公里更換軸承，且電動渦輪進氣口需加消音管。

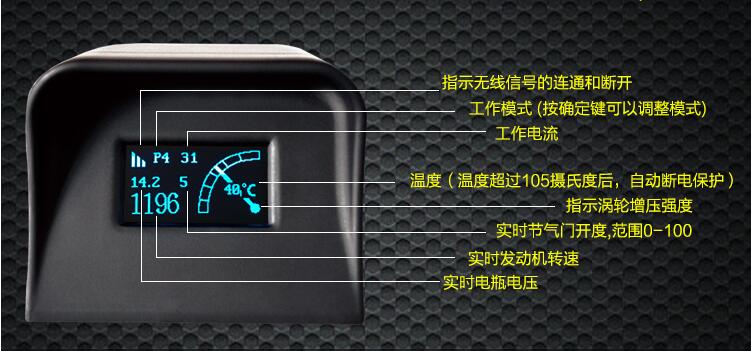

7.顯示屏參數詳情

(1)顯示器內置電池，在斷電的情況下可用兩小時以上；

(2).首次安裝調試好后，關閉無線顯示器，不影響電動渦輪工作；3.無線顯示器與控制器之間有配對的，如單獨更換其中一個設備，需要重新配對方可使用；
