提升動力35%，節油7-15%！

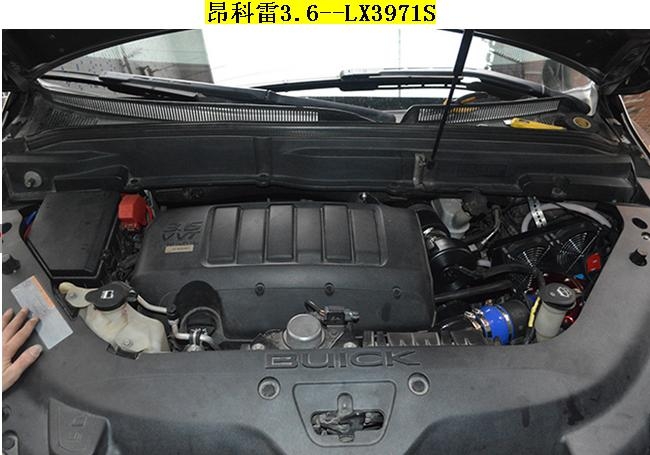

昂科雷3.6安裝水冷型離心式電動渦輪 LX3971S頂級版

電動渦輪的安裝對于各車型都是大同小異，都是將其串接在節氣門與空濾之間，

再將電動渦輪控制器上的轉速信號檢測線及節氣門開度信號檢測線分別接上即可。

第一步：接節氣門的開度信號線    與渦輪套件的白色信號線接好

第二步：接發動機轉速信號線  　從高壓包插頭量量取信號線（未拔下插頭時從右邊數第二根為信號線）

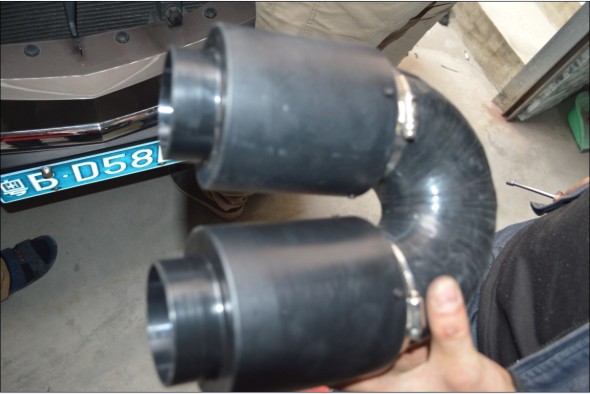

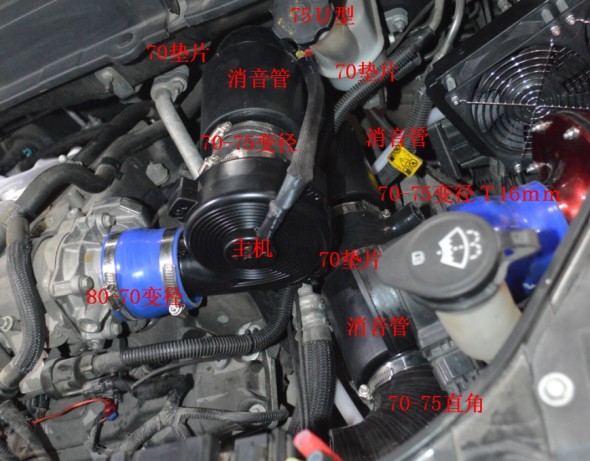

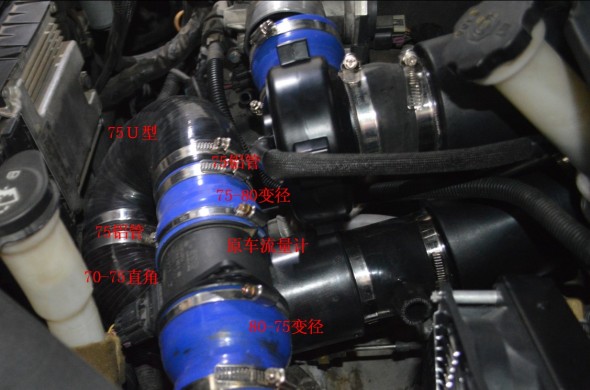

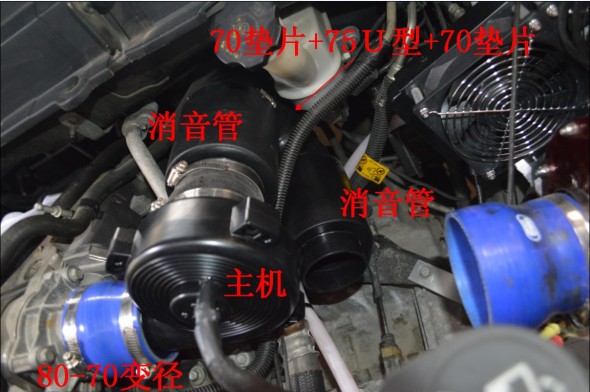

第三步：安裝渦輪主機　配件有：80-70變徑，主機，75-70變徑，消音管，70墊片，75Ｕ型，70墊片，消音管，70-75變徑Ｔ16mm,70墊片，消音管，70-75直角，75鋁管，75Ｕ型，75鋁管，75-80變徑，原車流量計，80-75變徑，ＡＰ冬菇頭。

細節:

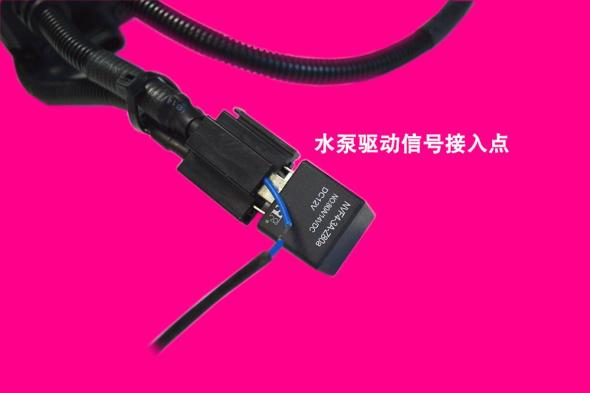

此款為配套有水冷控制器散熱裝置

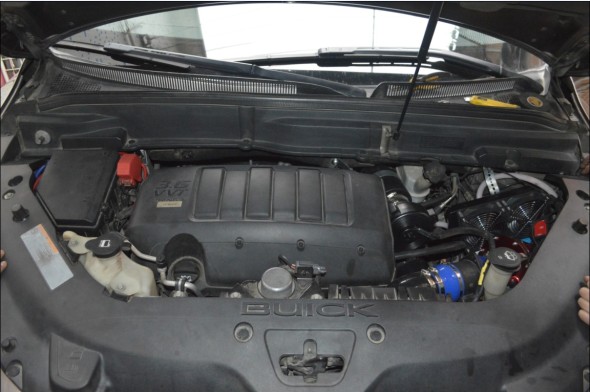

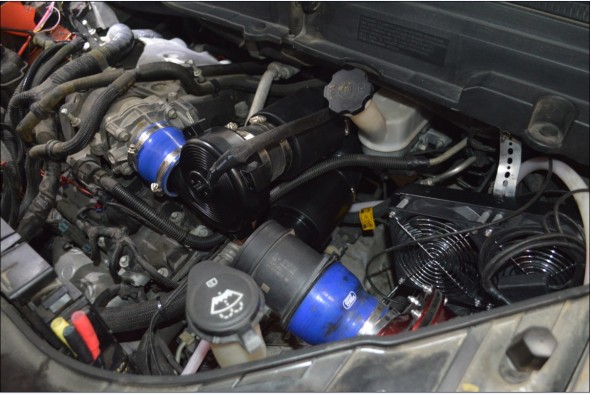

下圖是安裝細節

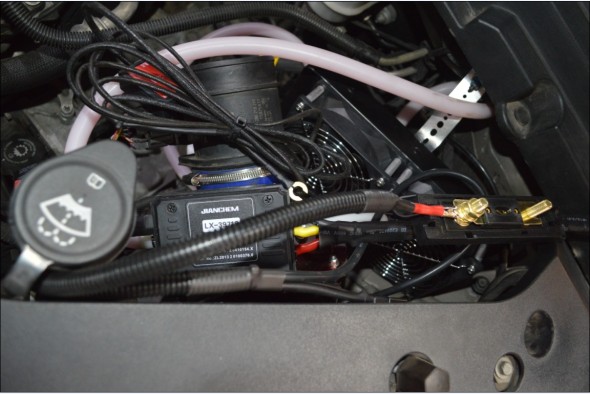

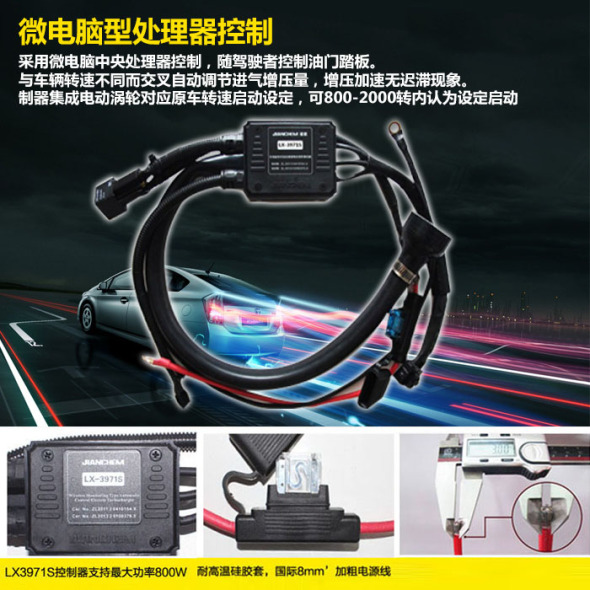

第四步：安裝控制器   顯示器

控制器上紅色線接電瓶正極，黑色線接電瓶負極。

顯示器直接放置在駕駛室內即可

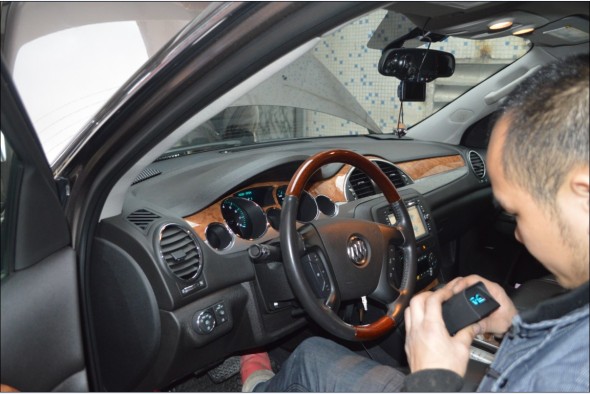

第五步：調試

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。 設置電動渦輪開啟模式。 將車熄火，三十秒后即可正常使用 .

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。調試控制器

功能設置方式：

1.學習：檢查所有線均連接好后，啟動汽車，按左菜單鍵，進入學習界面，根據提示按右確認鍵學習，當提示學習成功后，進入下一步操作。

2.匹配轉速：按左菜單鍵進入匹配轉速界面。根據提示按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成可進入下一步操作。

注：如實時轉速高于發動機轉速電動渦輪工作會提前；如實時轉速低于發動機轉速電動渦輪工作會遲后。

3.測試：轉速匹配好后按左菜單鍵進入測試界面。此時按右確認鍵，電動渦輪自動由小至大轉起。電動渦輪在測試途中按右確認鍵可關閉測試。

注：此功能無需正確的節氣門相位信號及轉速信號。僅測試控制器驅動模塊與電動渦輪主機是否正常工作。

4.查看功能：在測試界面按左菜單鍵進入查看面頁。該頁面可查看實時開度、實時電壓、學習開度、學習電壓。按左菜單鍵退入設置進入默認界面。

注：如實時開度與學習開度超過0.2，實時電壓與學習電壓超過0.8V，均需重新學習，以此保證電動渦輪正常工作

5.啟動轉速設定：默認界面長按左菜單鍵進入啟動轉速的設定，進入后按左菜單鍵降低啟動轉速，按右確認鍵提高啟動轉速。達到預設定值后，再長按左菜單鍵退出設定。

注：?jiǎn)?dòng)轉速以冷車怠速電動渦輪不工作為最佳。

6.工作模式的設定：默認界面短按右確認鍵即可更改使用模式。

注：P0為關閉模式；P1，P2，P3模式的區別：發動機轉速2000轉以?xún)?nèi)，模式越高，電動渦輪就轉得越快；P4為賽車模式，凡常期使用此模式二萬公里更換軸承，且電動渦輪進氣口需加消音管。

7.顯示屏參數詳情

(1)顯示器內置電池，在斷電的情況下可用兩小時以上；

(2).首次安裝調試好后，關閉無線顯示器，不影響電動渦輪工作；3.無線顯示器與控制器之間有配對的，如單獨更換其中一個設備，需要重新配對方可使用；

安裝完成！

    為了更好的保護你的權益，請關注以下信息！為了得到保修、包換、包退的三包權益，請你妥善保管好已填寫的《保修卡》。有效的保修卡是你實現三包權益的基本保證（有效的保修卡要求：填寫的內容全面、真實和正確，無涂改痕跡）。

包退條例
    自產品購買之日起15天內，出現任何性能故障，你可以選擇修理或者更換，也可要求按銷售價格一次退清貨款。更換及退款由你所購機處經銷商負責。


包換條例
    自產品購買之日起60天內，出現任何性能故障，你可以選擇修理或者更換。在60天內，產品二次更換仍不能正常使用的，可以退貨，可按當時單獨銷售的價格一次性退還貨款，由銷售處經銷商為你提供退換貨服務。

保修條例
    自產品購買之日起14個月內或行駛公里數3萬公里內出現非人為損壞的質量問題（地震、臺風等不可抗拒的自然因數損壞的除外）都可以聯系你的經銷商返回原廠免費維修，其中前2個月返修所產生的運費由公司負責，后12個月返修所產生的運費由買家及公司各自負責單程。
    若產品超過保修期后出現質量問題，你可以聯系經銷商，將產品返回原廠修理，廠家根據實際情況，收取一定的維修費用。
