安裝LX2008布局簡介

電動渦輪增壓器名詞解釋：電動渦輪增壓器即是通過電力推動風葉轉動達到增壓的進氣補償設備；渦輪俗稱渦牛，全名為離心式渦輪增壓器；真正的增壓器像原車廢氣渦輪、船用廢氣渦輪、機用廢氣渦輪均是以離心式工作方式來達到增壓效果，而非那種軸流式的風扇可以相題并論的真正進氣增壓裝置。而這款LX2008則是以后傾式葉輪的離心式電動增壓器，其在滿足足夠的壓力同時又可提供強大的流速參與發動機的燃燒，而達到最佳的動力提升表現。

節氣門信號線接入點：如圖可看出這款車所接的是節氣門位置信號插頭六線當中的1號線，顏色為紫白線。

大眾節氣門信號線是通用的。即所有大眾車均可照以下方法連接。

在確定好要接的線后，用配件中的線卡將配件中白色信號線接上即可。

轉速信號線，就所有大眾車型安裝無一有高壓包的信號干擾，因此這系列的車轉速信號線可直接從高壓包上接入。大眾集成式高壓包全為四線插頭，其分別為：電源線正、電源線負，13缸信號線，24缸信號線。只需接其中任一一條信號線即可。

控制器的固定?？刂破鞴潭](méi)有固定模式，可根據個人喜歡選擇位置，只要?jiǎng)e將控制器固定在高溫的排氣管上就行了。如固定要發動機倉里，控制器導流管一個要連接。

如下圖，此車小管有兩個，二次進氣管、曲軸箱通風箱（廢氣管）。如圖方法固定好即可。

所有小管全連接好后。管長需用美工刀切去余長部分。

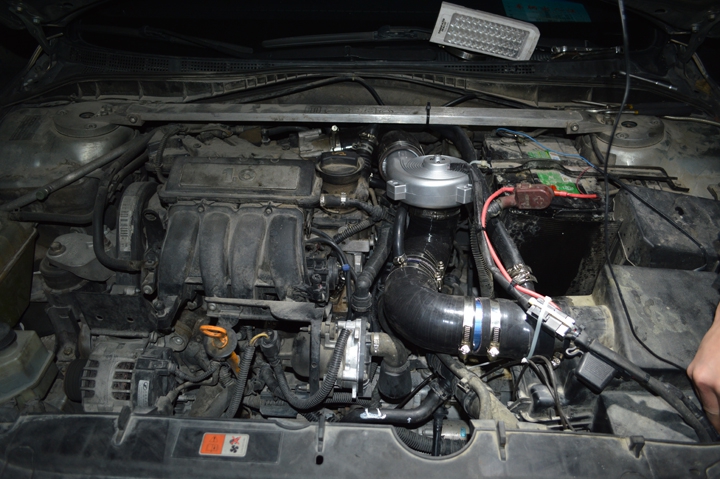

以下會安裝后的全倉圖，此款車所用配件明細為（從節氣門算起）：64——70直角管——主機——75-70直角管——70T鋁——70直角管——70-75變徑T16——70墊片，控制器，廢氣管，導流管，20mm鋁管兩段，導流管卡箍6個，卡箍8個。
