汽車電動渦輪增壓系統的工作原理:   自然進氣（NA）發動機--空氣是被動地被吸入汽缸內的。也就是說，引擎所需的空氣完全依靠活塞下行時產生的負壓而進入，即便汽缸吸滿了空氣，缸中氣壓也就小于或等于一個大氣壓。如果在相同的單位時間里，能夠把更多的空氣及燃油的混合氣強制擠入汽缸（燃燒室）進行壓縮燃爆動作（小排氣量的引擎能“吸入”和大排氣量相同的空氣，提高容積效率），便能在相同的轉速下產生較自然進氣發動機更大的動力輸出。所以NA發動機的升功率始終不如能將空氣與燃油強制送入的汽缸中，可輕松提高馬力的增壓發動機。   電動渦輪增壓系統就是通過強制進氣使進入發動機的氣體大于自然進氣效率，形成的旋轉脈動渦流,流速大,空氣密度高,含氧密度增加,達到成倍的空燃比;燃油霧化提高.從源頭上實現發動機在單位時間內進入成倍的混合氣。達到更強的動力輸出。簡單的說就是將自然吸氣改為強制進氣，改善進氣質量，提高燃燒值。

關于安裝

1.支持到廠免費包安裝

2.較遠客戶可發貨購買，安裝可自己安裝也可選擇到普通修理廠改裝店進行安裝

(我們發貨按車型配好所有安裝配件，收到貨即可直接安裝不需要另購其它配件）

鍵程離心式電動渦輪LX3971

提升動力30% 節油7-12%

提升0.3-0.4個排量

我們鄭重承諾：

無動力及節油效果

廠址：廣州天河?xùn)|圃珠吉街靈山東路15號東豐工業區Q棟四樓(導航搜東豐工業區即可）

鍵程汽車用品有限公司 趙小姐  手機：18502086031 （微信號）/13826129655

QQ：1713295214微信：1713295214

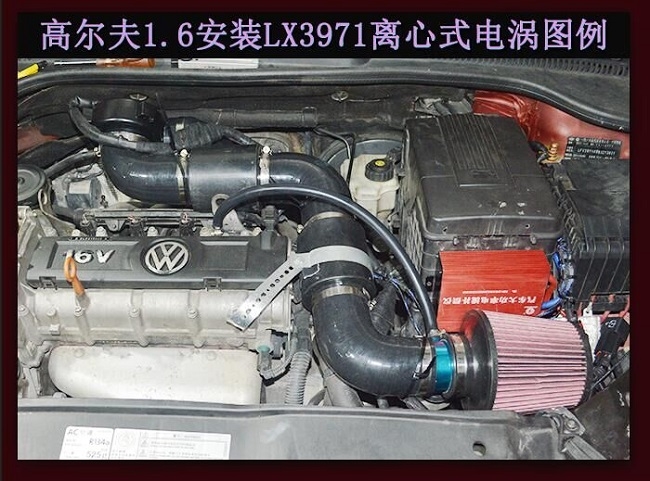

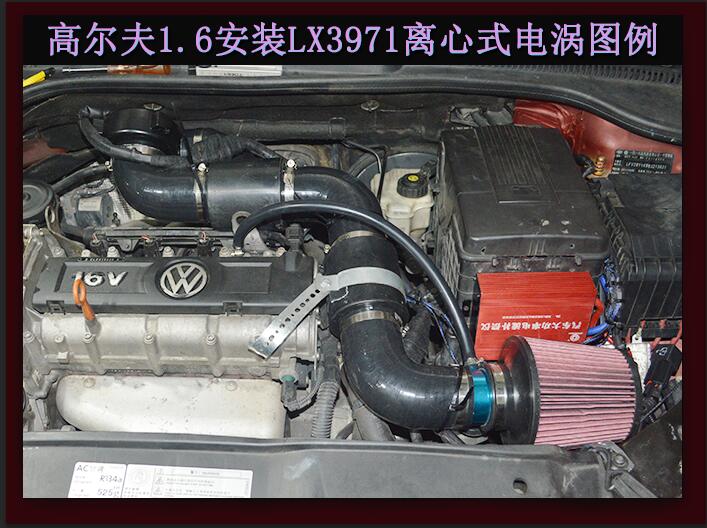

大眾高爾夫1.6安裝LX3971渦輪案例

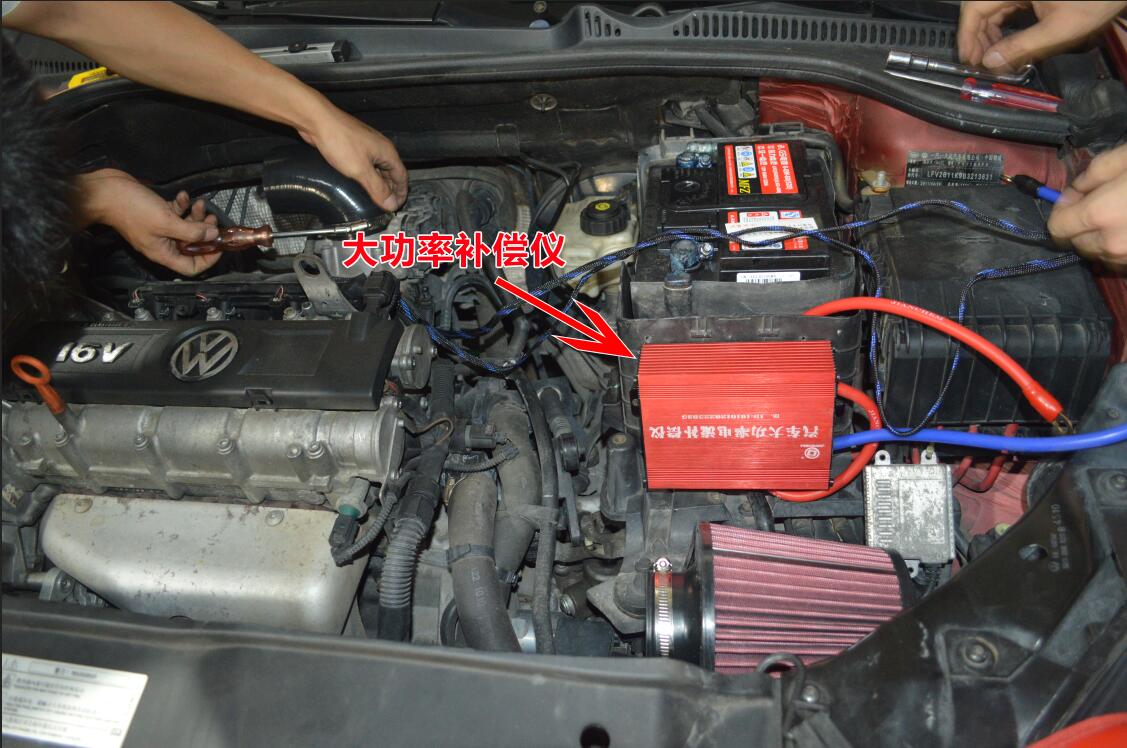

此款車《110A發電機》

電動渦輪的安裝對于各車型都是大同小異，都是將其串接在節氣門與空濾之間，

再將電動渦輪控制器上的轉速信號檢測線及節氣門開度信號檢測線分別接上即可。

第一步：接節氣門的開度信號線與渦輪套件的白色信號線接好

第二步：接發動機轉速信號線  轉速信號線從噴油嘴插頭上取得與渦輪套件的藍色信號線接入

測量方法：發動機轉速信號線從噴油嘴處取得，幾缸車會有幾個噴油嘴，只需接其中任何

一個噴油嘴的信號線即可。量線方法：車鎖撥到ACC檔，萬用表撥到直流電壓20V檔，

撥出其中一個噴油嘴，將萬用表黑表筆搭鐵，紅表筆測量噴油嘴上其中一條線，當測得

電壓為8V以下，則此條線即為噴油嘴信號線。當其中一條線所測得的電壓為接近電瓶電壓時

（12V以上），即被測量的另外一條線為噴油嘴信號線

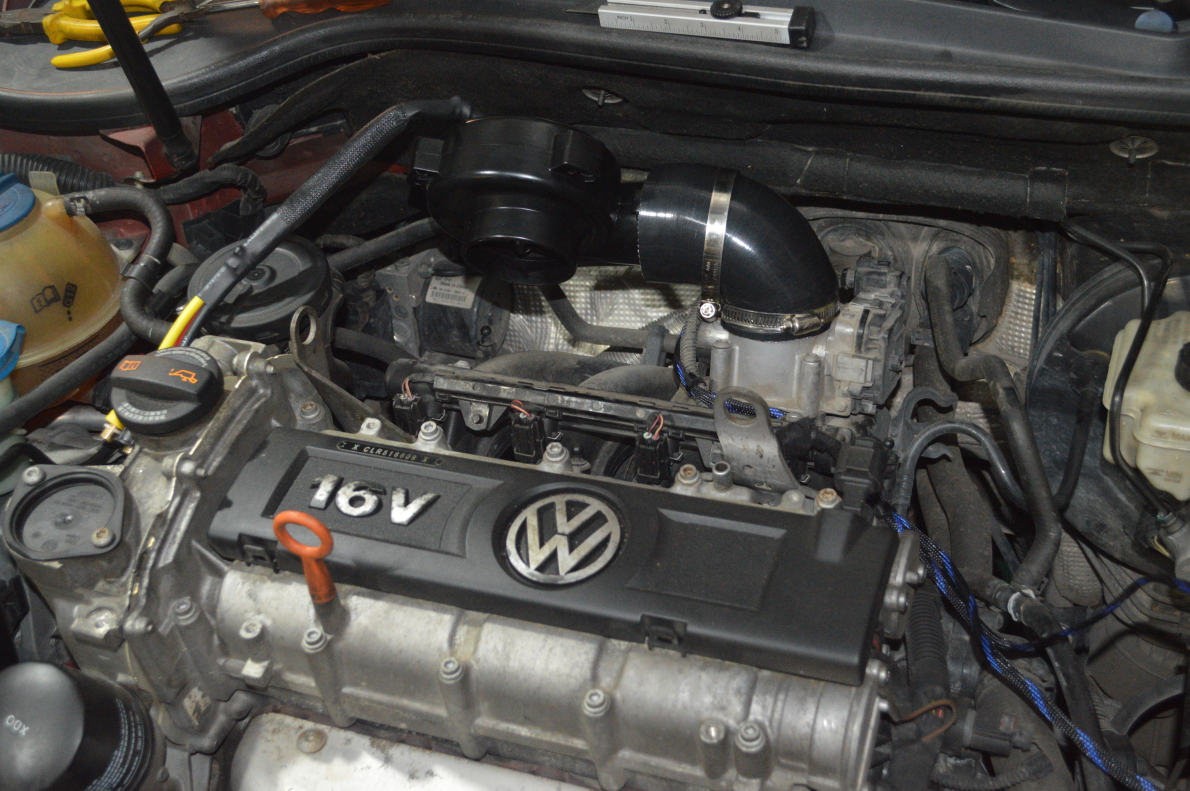

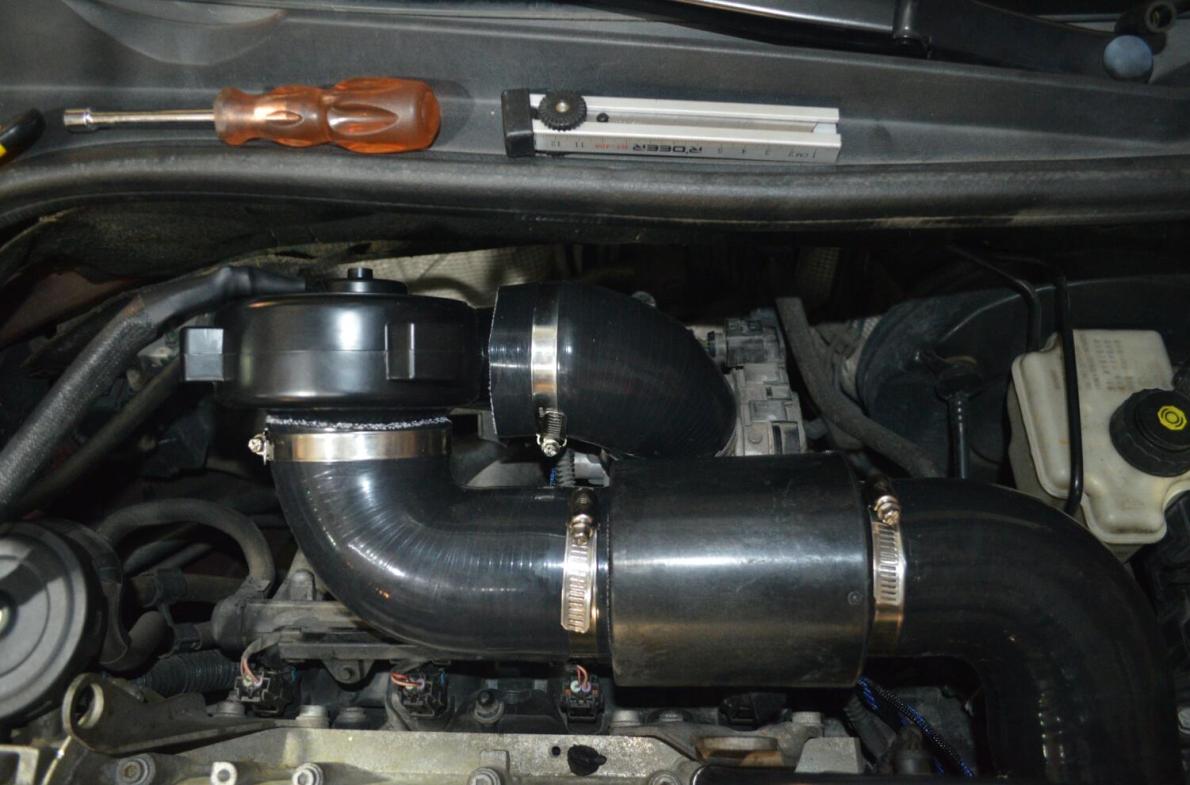

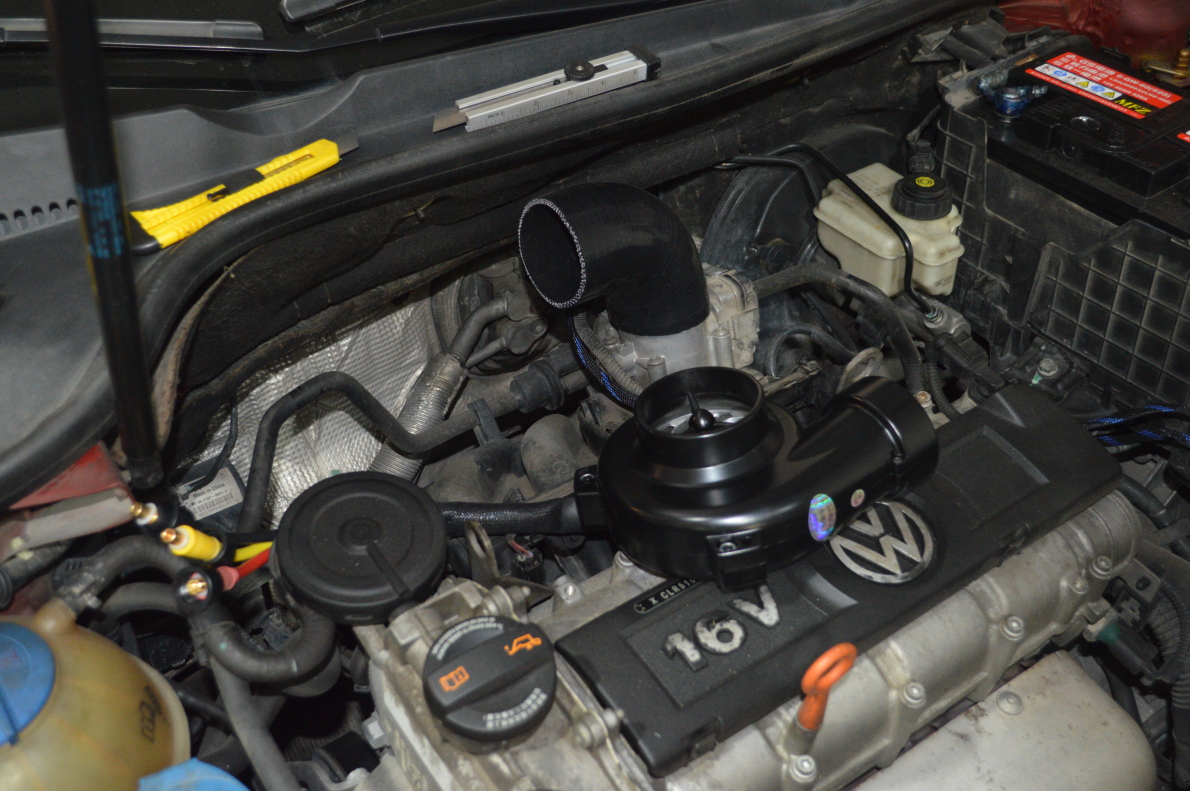

第三步：安裝渦輪主機　

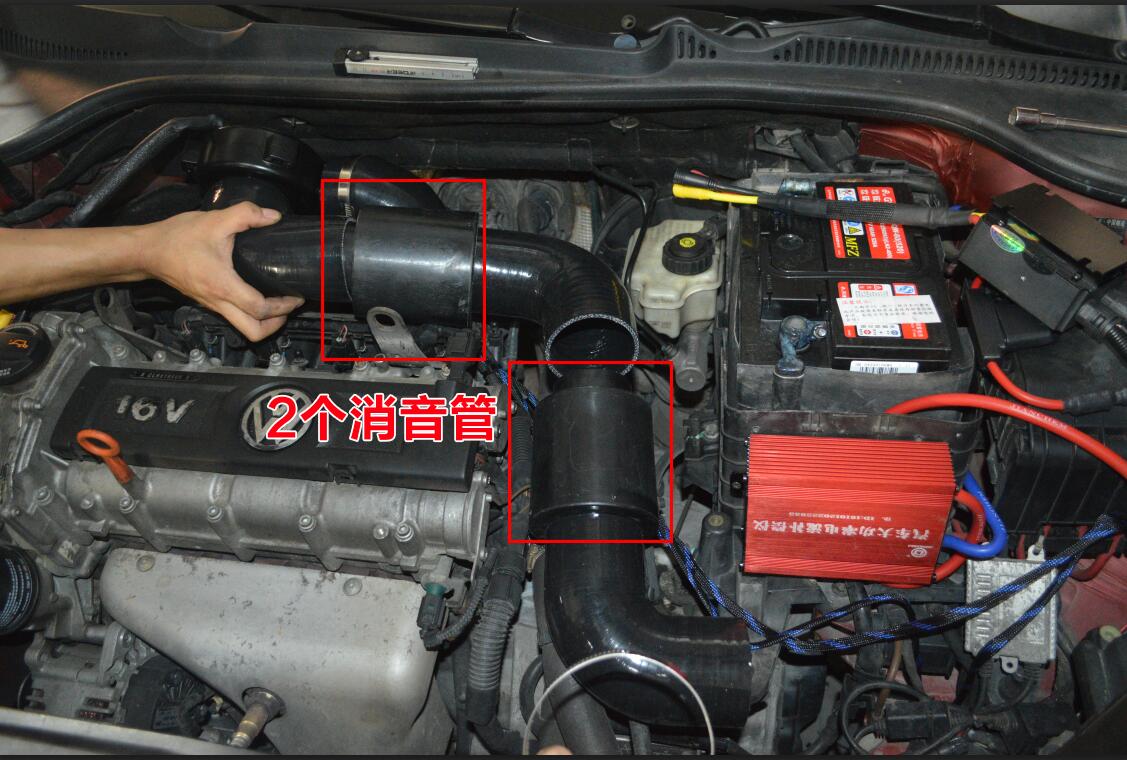

配件有：64-70直角管、主機、75-70直角管、消音管、70直角管、消音管、70直角管、

70T形鋁管、70墊片、PU冬菇頭、延長線（短的）、廢氣管。

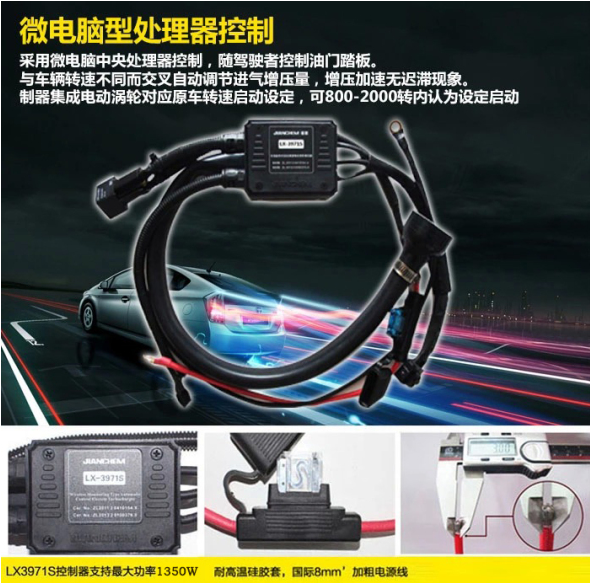

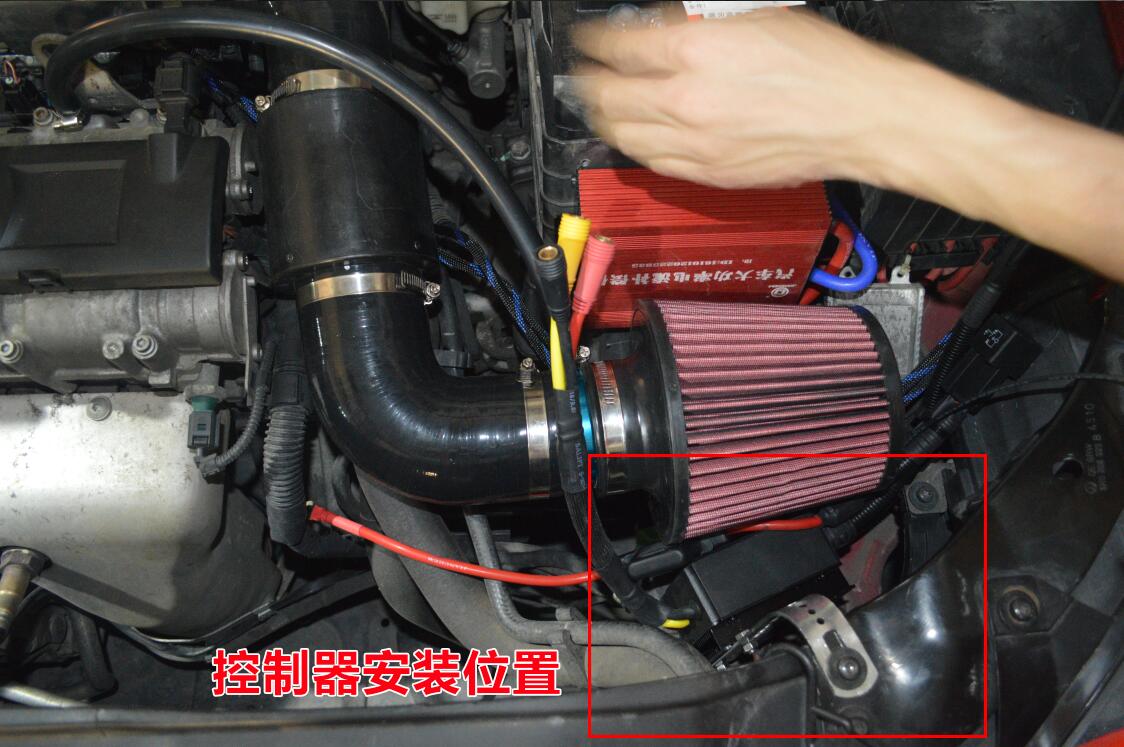

第四步   控制器固定

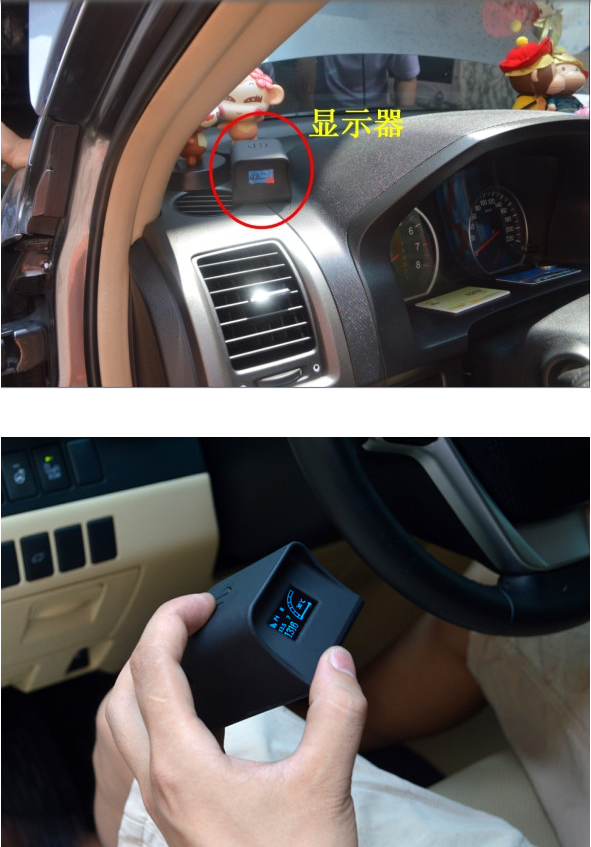

顯示器

顯示器直接放置在駕駛室內即可 （參考其它車型圖）

第五步：調試

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。 設置電動渦輪開啟模式。 將車熄火，三十秒后即可正常使用 .

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。調試控制器

功能設置方式：

1.學習：檢查所有線均連接好后，啟動汽車，按左菜單鍵，進入學習界面，根據提示按右確認鍵學習，當提示學習成功后，進入下一步操作。

2.匹配轉速：按左菜單鍵進入匹配轉速界面。根據提示按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成可進入下一步操作。

注：如實時轉速高于發動機轉速電動渦輪工作會提前；如實時轉速低于發動機轉速電動渦輪工作會遲后。

3.測試：轉速匹配好后按左菜單鍵進入測試界面。此時按右確認鍵，電動渦輪自動由小至大轉起。電動渦輪在測試途中按右確認鍵可關閉測試。

注：此功能無需正確的節氣門相位信號及轉速信號。僅測試控制器驅動模塊與電動渦輪主機是否正常工作。

4.查看功能：在測試界面按左菜單鍵進入查看面頁。該頁面可查看實時開度、實時電壓、學習開度、學習電壓。按左菜單鍵退入設置進入默認界面。

注：如實時開度與學習開度超過0.2，實時電壓與學習電壓超過0.8V，均需重新學習，以此保證電動渦輪正常工作

5.啟動轉速設定：默認界面長按左菜單鍵進入啟動轉速的設定，進入后按左菜單鍵降低啟動轉速，按右確認鍵提高啟動轉速。達到預設定值后，再長按左菜單鍵退出設定。

注：?jiǎn)?dòng)轉速以冷車怠速電動渦輪不工作為最佳。

6.工作模式的設定：默認界面短按右確認鍵即可更改使用模式。

注：P0為關閉模式；P1，P2，P3模式的區別：發動機轉速2000轉以內，模式越高，電動渦輪就轉得越快；P4為賽車模式，凡常期使用此模式二萬公里更換軸承，且電動渦輪進氣口需加消音管。

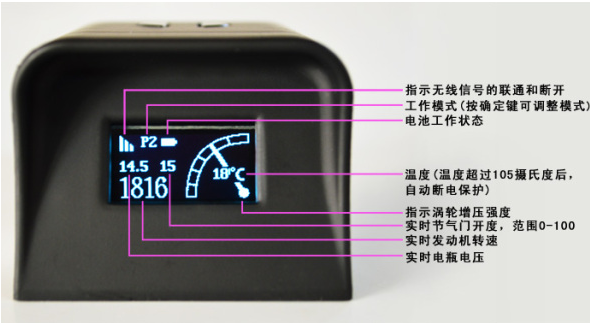

7.顯示屏參數詳情

(1)顯示器內置電池，在斷電的情況下可用兩小時以上；

(2).首次安裝調試好后，關閉無線顯示器，不影響電動渦輪工作；3.無線顯示器與控制器之間有配對的，如單獨更換其中一個設備，需要重新配對方可使用；
