顯示器

顯示器直接放置在駕駛室內即可 （參考其它車型圖）

第五步：調試

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。 設置電動渦輪開啟模式。 將車熄火，三十秒后即可正常使用 .

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。調試控制器

功能設置方式：

1.學習：檢查所有線均連接好后，啟動汽車，按左菜單鍵，進入學習界面，根據提示按右確認鍵學習，當提示學習成功后，進入下一步操作。

2.匹配轉速：按左菜單鍵進入匹配轉速界面。根據提示按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成可進入下一步操作。

注：如實時轉速高于發動機轉速電動渦輪工作會提前；如實時轉速低于發動機轉速電動渦輪工作會遲后。

3.測試：轉速匹配好后按左菜單鍵進入測試界面。此時按右確認鍵，電動渦輪自動由小至大轉起。電動渦輪在測試途中按右確認鍵可關閉測試。

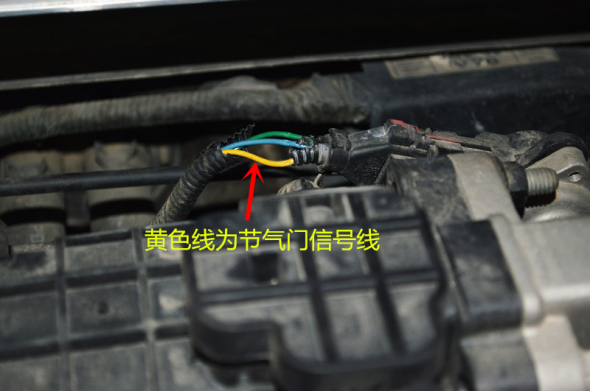

注：此功能無需正確的節氣門相位信號及轉速信號。僅測試控制器驅動模塊與電動渦輪主機是否正常工作。

4.查看功能：在測試界面按左菜單鍵進入查看面頁。該頁面可查看實時開度、實時電壓、學習開度、學習電壓。按左菜單鍵退入設置進入默認界面。

注：如實時開度與學習開度超過0.2，實時電壓與學習電壓超過0.8V，均需重新學習，以此保證電動渦輪正常工作

5.啟動轉速設定：默認界面長按左菜單鍵進入啟動轉速的設定，進入后按左菜單鍵降低啟動轉速，按右確認鍵提高啟動轉速。達到預設定值后，再長按左菜單鍵退出設定。

注：啟動轉速以冷車怠速電動渦輪不工作為最佳。

6.工作模式的設定：默認界面短按右確認鍵即可更改使用模式。

注：P0為關閉模式；P1，P2，P3模式的區別：發動機轉速2000轉以內，模式越高，電動渦輪就轉得越快；P4為賽車模式，凡常期使用此模式二萬公里更換軸承，且電動渦輪進氣口需加消音管。

7.顯示屏參數詳情

(1)顯示器內置電池，在斷電的情況下可用兩小時以上；

(2).首次安裝調試好后，關閉無線顯示器，不影響電動渦輪工作；3.無線顯示器與控制器之間有配對的，如單獨更換其中一個設備，需要重新配對方可使用；

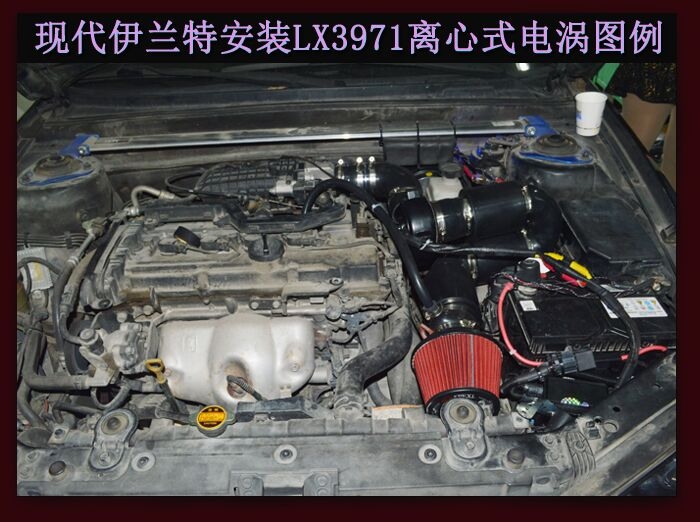

安裝完成
