鍵程離心式自動調速汽車電動渦輪增壓器 LX3971S頂級版電動渦輪
擁有四項實用新型專利，一項外觀專利；
過流斷電保護、過溫?cái)嚯姳Ｗo(hù)、低壓降速保護；
高速中央處理器、水冷散熱系統、全金屬離心式渦輪、
航空鋁五軸車銑成形葉輪；
壓力國內最強、流速?lài)?guó)內最快、流量國內最大、
動力國內最強、價格國內最便；太平保險公司壹百萬人民幣承保；
工廠直銷——您能在中華大地找出更好的，鍵程送你一套


產品名稱：鍵程離心式電動渦輪增壓器
產品型號：LX3971s
使用車型：發電機大于100A以上
最大功率：1050W
最大風速：85M/S
相對壓力：115mbar
工作電壓：12-16V
葉片直徑：99mm
葉片方式：后傾式
電機類型：無刷外轉子
電機轉速：29500轉
產品功能：動力提升35% ，燃油節約12%
控速方案：以轉速信號為基準再根據節氣門開度變化自動調速的電動渦輪增壓器特點：
轉速一致時節氣門開度越大電動渦輪轉速越快，節氣門開度一致時轉速越快電動渦輪轉速越快；電動渦輪轉速受節氣門開度大小及轉速信號大小變化而變化。如此控制的電動渦輪最為完美：起步時就算你油門踩到底，轉速?zèng)]上去，渦輪不會以最大工作量工作而出現進氣過大現像，而在中高速段轉速高后節氣門只打開一點點電動渦輪也會以高速補償，且油門再深踩時渦輪也正比提升。
特點：產品全鋁合金材質，智能調節控制， 提升動力最明顯效果就是改進氣，增加進氣量，
提高燃燒值，達到提升動力的效果！
廠家直銷，品質保障!

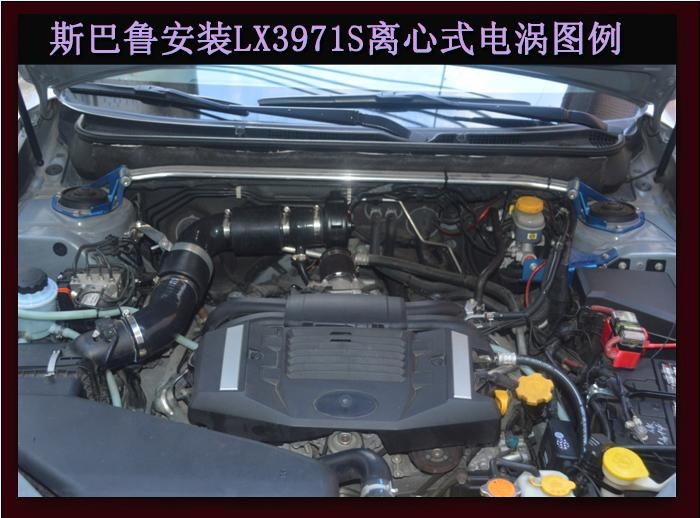

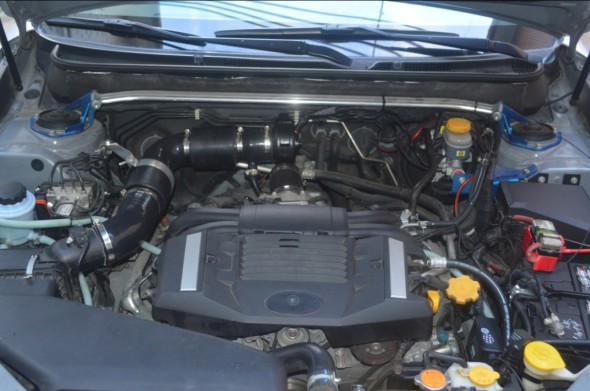

斯巴魯提升動力節油汽車進氣改裝

鍵程大功率水冷型離心式電動渦輪增壓器LX3971S

電動渦輪的安裝對于各車型都是大同小異，都是將其串接在節氣門與空濾之間，

再將電動渦輪控制器上的轉速信號檢測線及節氣門開度信號檢測線分別接上即可。

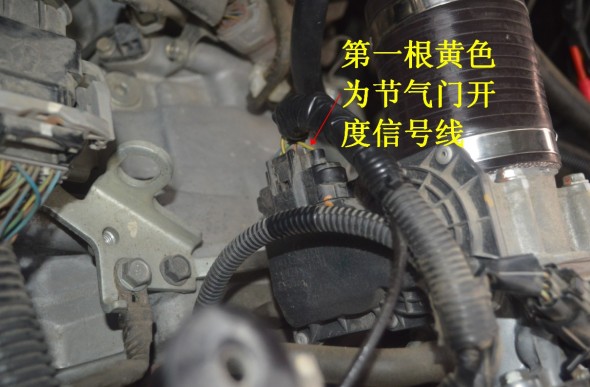

第一步  節氣門開度信號線  與渦輪白色信號線接在一起

第二步   ：接發動機轉速信號線  轉速信號線從噴油嘴插頭上取得

與渦輪套件的藍色信 號線接入

測量方法：發動機轉速信號線從噴油嘴處取得，幾缸車會有幾個噴油嘴，

只需接其中任何一個噴油嘴的信號線即可。

此款車安裝時未拍到圖

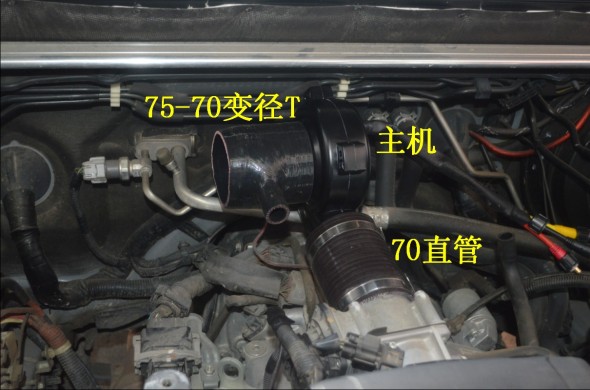

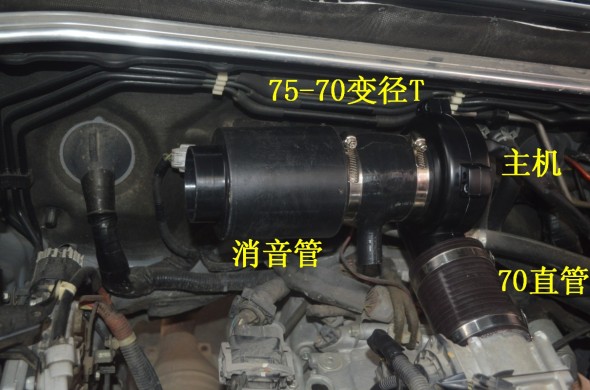

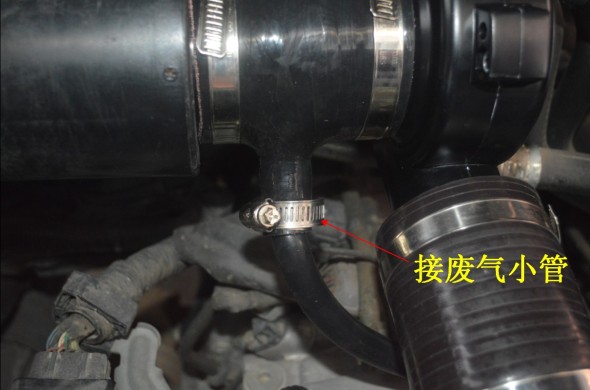

第三步  安裝主機  配件：70直管，主機，75-70變徑T，廢氣小管，消音管，70直角，消音管，70墊片，75彎管 ，加長線50CM，控制器，顯示器，水箱套件。 備70彎管

安裝細節圖：

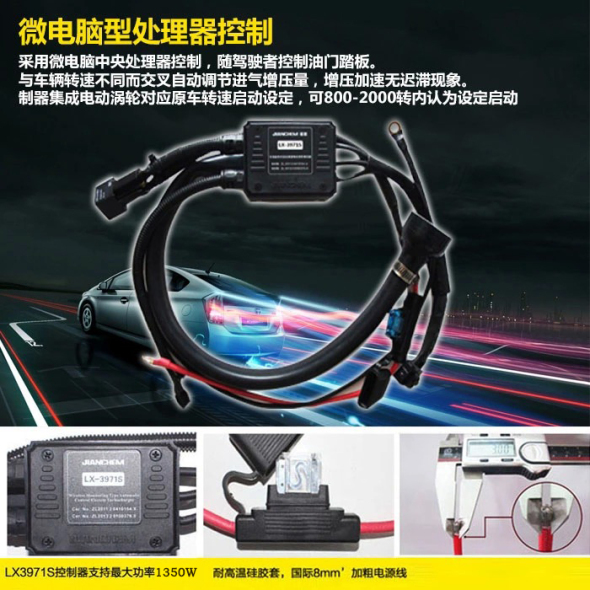

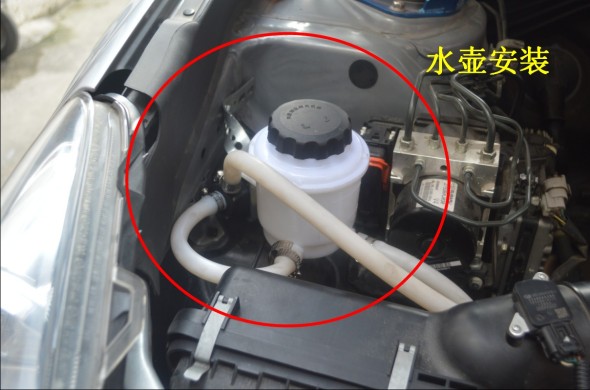

第四步 控制器  水箱 水壺 水泵安裝

顯示器直接放置在駕駛室內即可

第五步：調試

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。 設置電動渦輪開啟模式。 將車熄火，三十秒后即可正常使用 .

檢查硬件連接無誤后，啟動汽車、關閉空調、怠速至水溫到正常行駛溫度。調試控制器

功能設置方式：

1.學習：檢查所有線均連接好后，啟動汽車，按左菜單鍵，進入學習界面，根據提示按右確認鍵學習，當提示學習成功后，進入下一步操作。

2.匹配轉速：按左菜單鍵進入匹配轉速界面。根據提示按右確認鍵將轉速比設成實時轉速與原車發動機轉速基本一致。即轉速匹配完成可進入下一步操作。

注：如實時轉速高于發動機轉速電動渦輪工作會提前；如實時轉速低于發動機轉速電動渦輪工作會遲后。

3.測試：轉速匹配好后按左菜單鍵進入測試界面。此時按右確認鍵，電動渦輪自動由小至大轉起。電動渦輪在測試途中按右確認鍵可關閉測試。

注：此功能無需正確的節氣門相位信號及轉速信號。僅測試控制器驅動模塊與電動渦輪主機是否正常工作。

4.查看功能：在測試界面按左菜單鍵進入查看面頁。該頁面可查看實時開度、實時電壓、學習開度、學習電壓。按左菜單鍵退入設置進入默認界面。

注：如實時開度與學習開度超過0.2，實時電壓與學習電壓超過0.8V，均需重新學習，以此保證電動渦輪正常工作

5.啟動轉速設定：默認界面長按左菜單鍵進入啟動轉速的設定，進入后按左菜單鍵降低啟動轉速，按右確認鍵提高啟動轉速。達到預設定值后，再長按左菜單鍵退出設定。

注：?jiǎn)?dòng)轉速以冷車怠速電動渦輪不工作為最佳。

6.工作模式的設定：默認界面短按右確認鍵即可更改使用模式。

注：P0為關閉模式；P1，P2，P3模式的區別：發動機轉速2000轉以?xún)?nèi)，模式越高，電動渦輪就轉得越快；P4為賽車模式，凡常期使用此模式二萬公里更換軸承，且電動渦輪進氣口需加消音管。

7.顯示屏參數詳情

(1)顯示器內置電池，在斷電的情況下可用兩小時以上；

(2).首次安裝調試好后，關閉無線顯示器，不影響電動渦輪工作；3.無線顯示器與控制器之間有配對的，如單獨更換其中一個設備，需要重新配對方可使用；

安裝完成！

昂科雷3.6安裝LX3971S全景圖

軒逸1.6安裝LX3971S全景圖

獵豹2.4安裝LX3971S過程中

凱迪拉克3.0安裝LX3971S全景圖
