威樂改裝安裝倒車影像超詳細解說

2012-8-19 11:53| 發布者: 琦琦| 查看: 6145| 評論: 2|原作者: 源自網絡K|來自: 汽車之家

摘要: 準備: 小屏幕,或帶AV IN功能的GPS,只要有視頻輸入都可以,我選的是3.4'雙路輸入,一路優先。 通用版倒車攝像頭,后視CCD的,外掛式,嵌入式的還得后杠鉆眼,沒選。 電線一截,以免原線不夠長。 其他的就是包布等 ...

準備:
小屏幕,或帶AV IN功能的GPS,只要有視頻輸入都可以,我選的是3.4'雙路輸入,一路優先。
通用版倒車攝像頭,后視CCD的,外掛式,嵌入式的還得后杠鉆眼,沒選。
電線一截,以免原線不夠長。
其他的就是包布等工具了。

此項改裝適用于新手,或老手黑夜在不熟悉地形使用。顯示的比較準確,夜晚在無燈的情況下效果很好。當然,夜晚無光時噪點肯定是有的,不是毛病。和倒雷配合更佳,有條件的還可以弄后視鏡下攝像頭或前視攝像頭。
在此鳴謝leping5193和wojiaolili的幫助,尤其是三爺,下雪后的夜晚多涼啊,干了毛2小時。 - 玩改車

連線:
1、先卸下后牌照上裝飾板,將攝像頭從牌照燈孔穿出,取正位置,固定于裝飾板上,然后復位。
2、攝像頭電源取自后倒車燈,掛倒檔,燈亮,攝像頭啟動。
3、將視頻線沿車體走向中控臺屏幕的位置,走頂棚或走踏板均可,視頻線一般6米,絕對夠長。
4、攝像頭視頻線與屏幕視頻線優先顯示的那一組連接。
5、屏幕的電源線取自點煙器,我屏幕裝在頂子上,繞頂棚、A柱走到點煙器,原線不夠長,接了一段。
6、都接好后擰鑰匙開關,掛倒檔,屏幕應該就顯示出來了,調整攝像頭位置至最佳即可。
7、測試無問題后,將插頭都用包布包好,以免脫落或進水,將線都埋進槽內整理好。

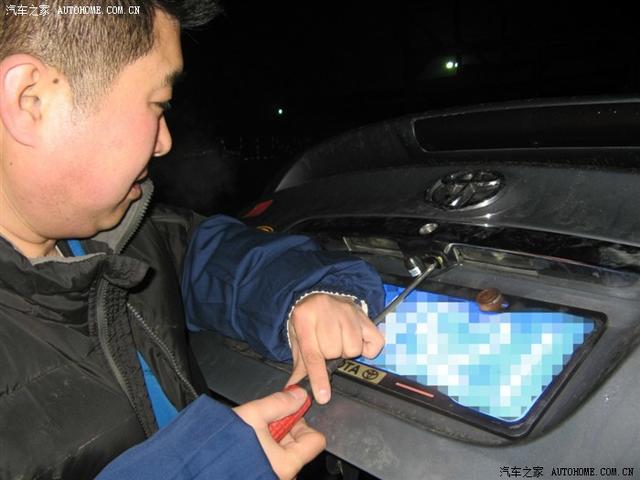

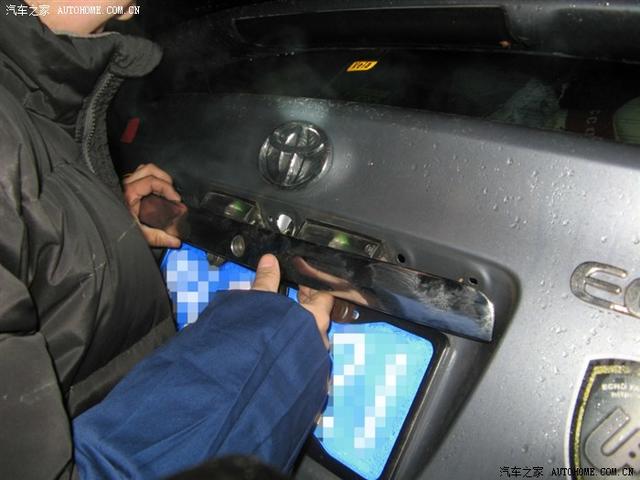

拆裝飾板

 - 汽車改裝網

卸下來了

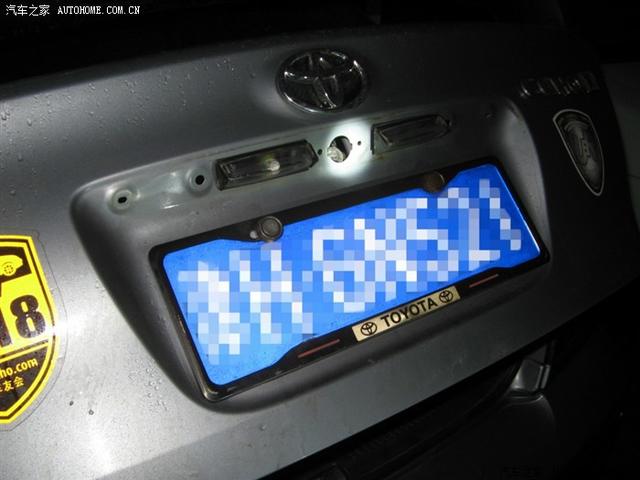

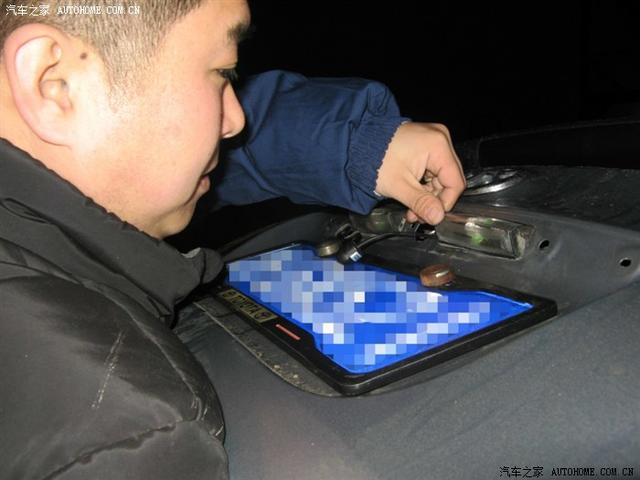

卸牌照燈

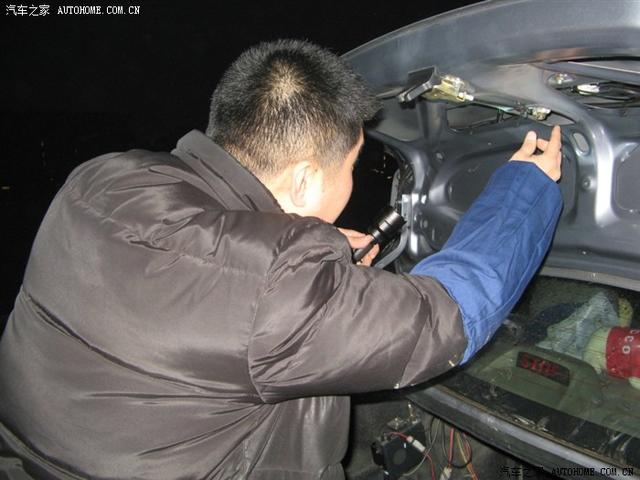

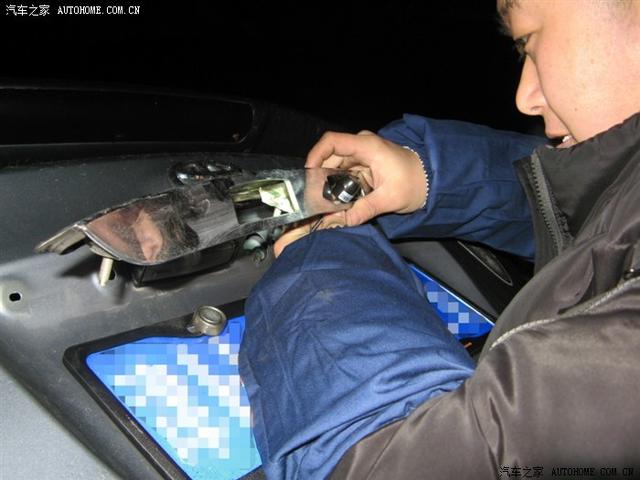

穿攝像頭


穿過來了

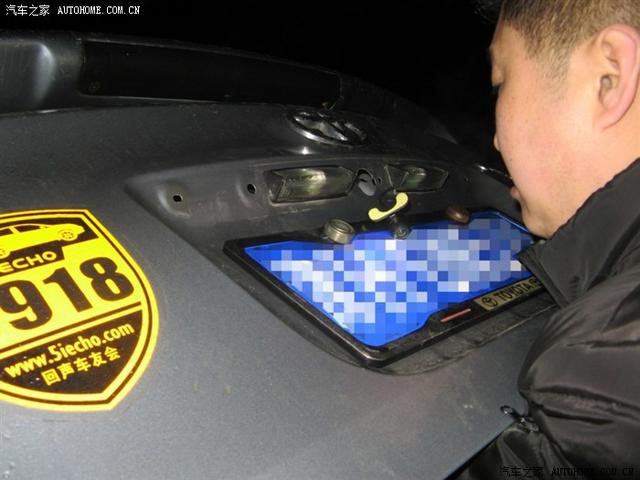

取正位置


先接下膠紙粘上

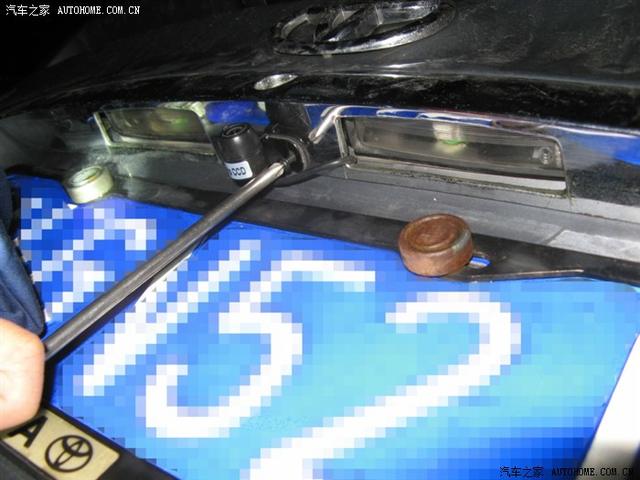

再用螺絲固定

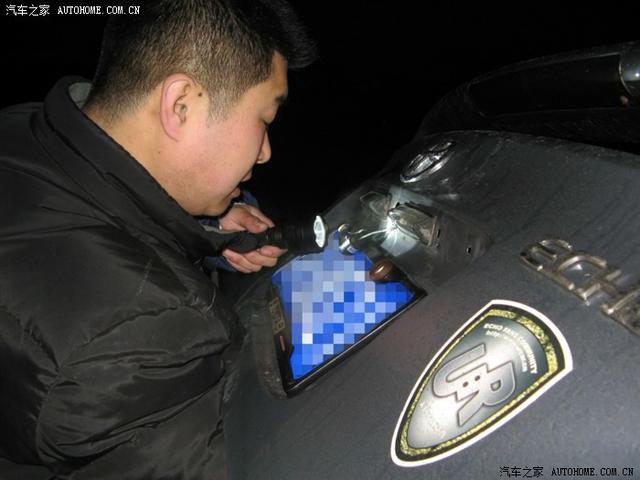

最后再觀察一下位置是否居中,然后擰緊


接好倒車燈電源后,將視頻線穿到前面

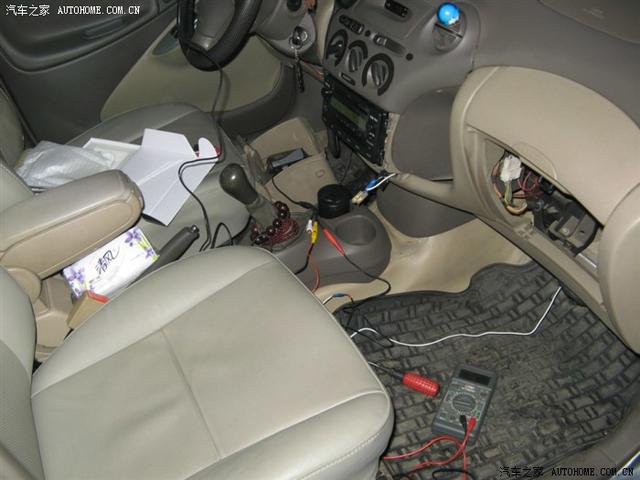

穿到中控臺下

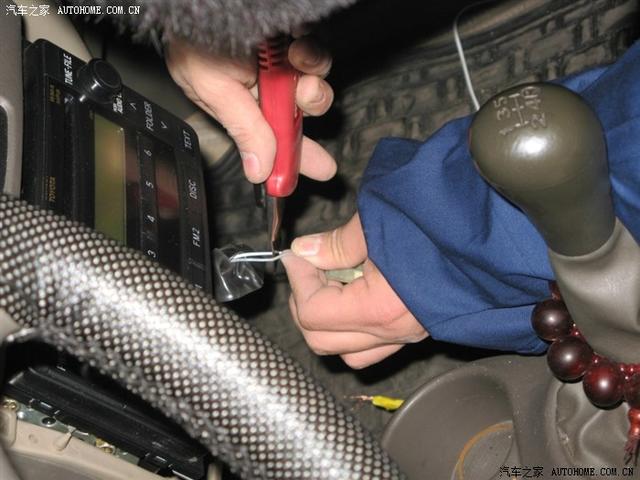

連到點煙器上取電

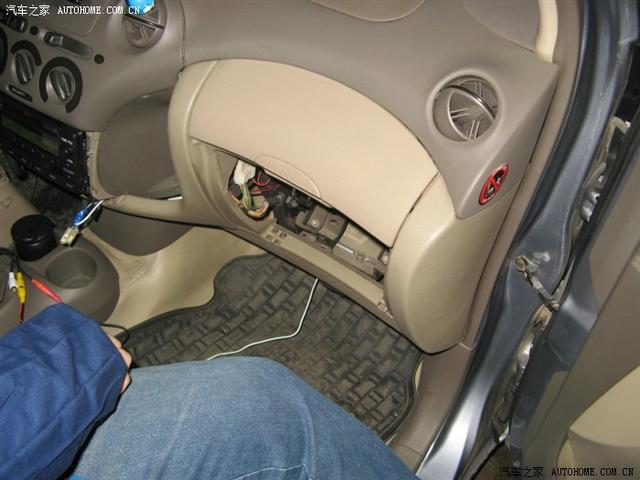

線是從手套箱里走的

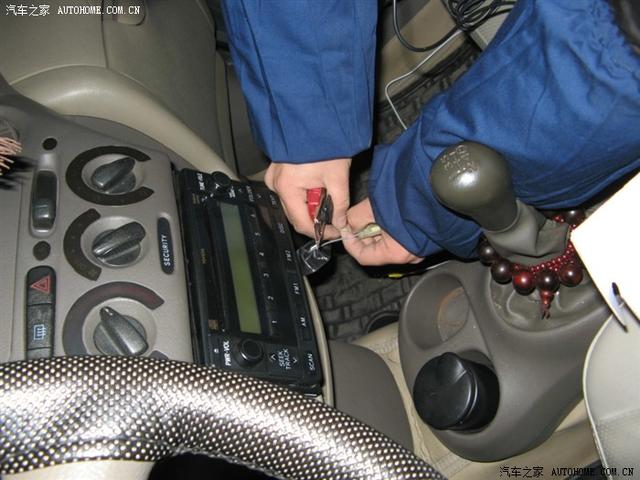

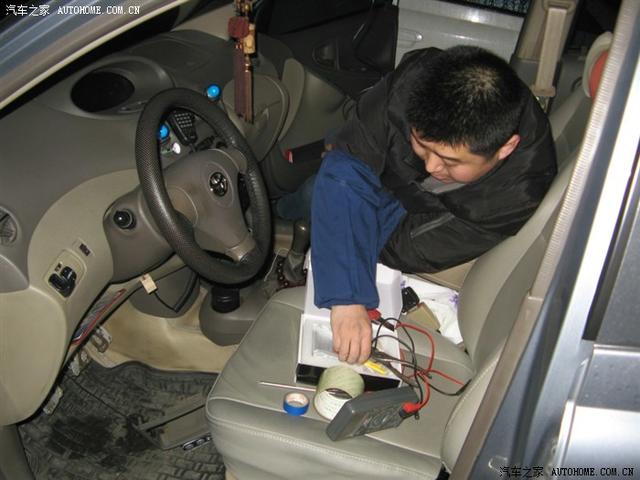

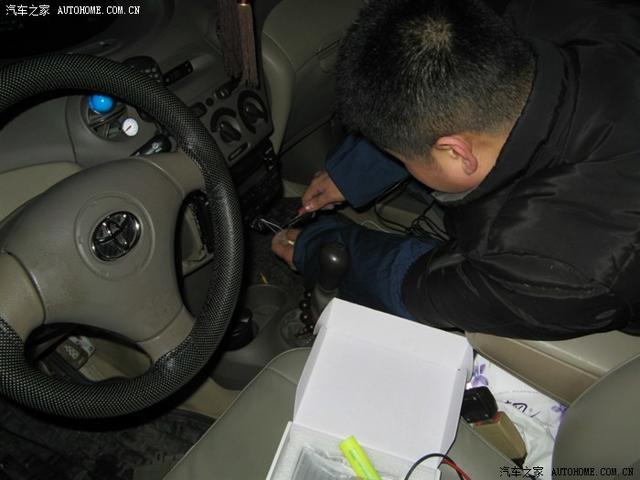

施工中

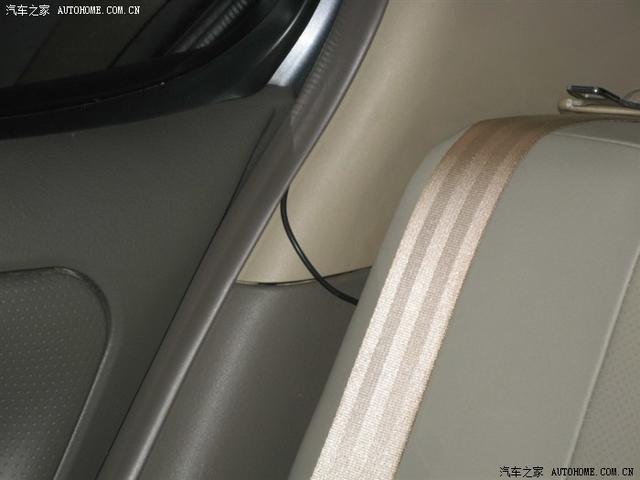

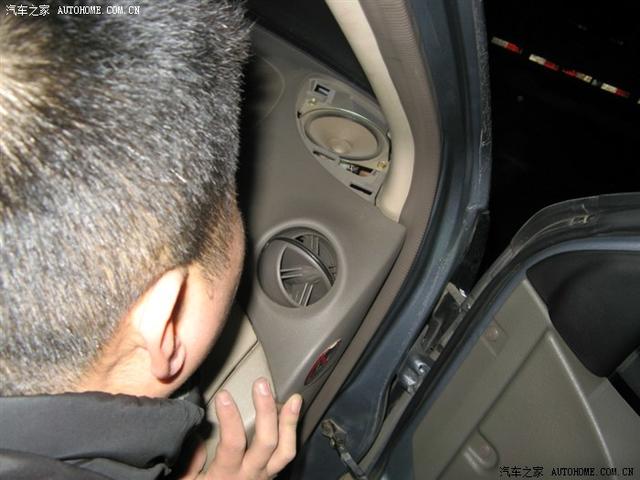

從喇叭這穿到A柱,再到頂棚

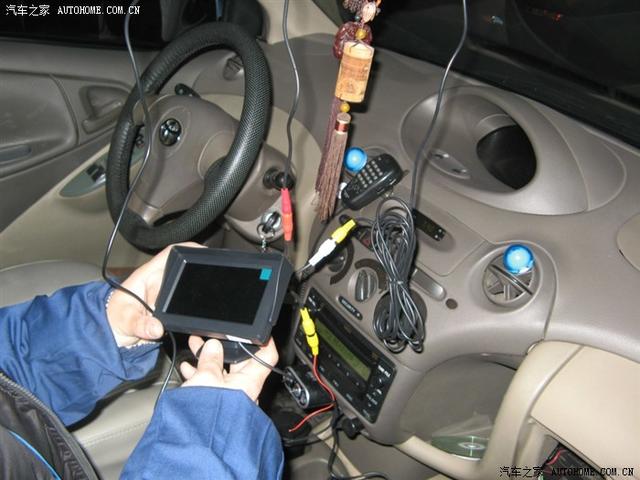

都接好了測試一下

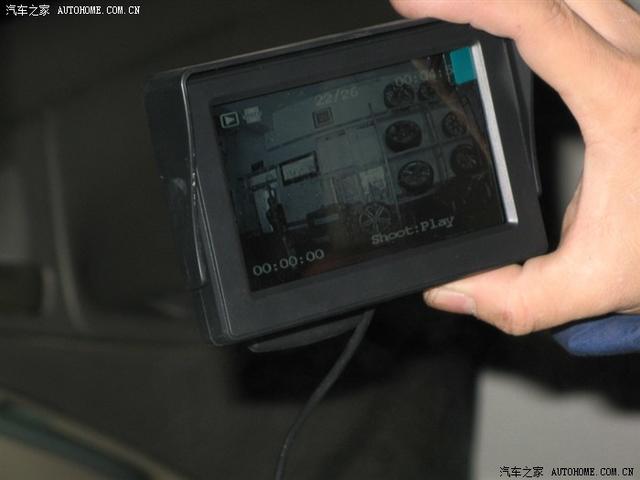

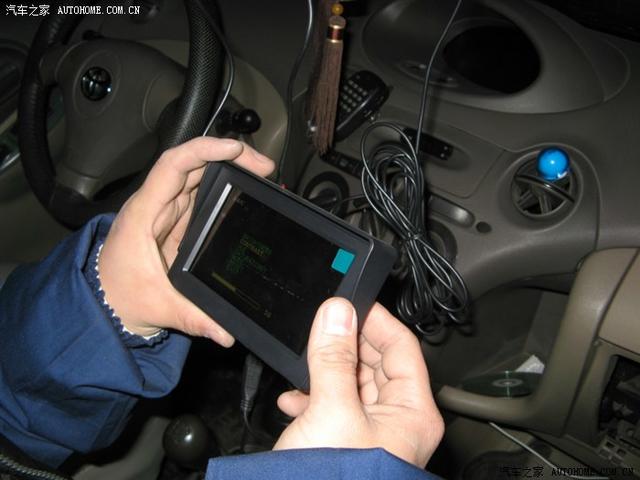

調整屏幕參數

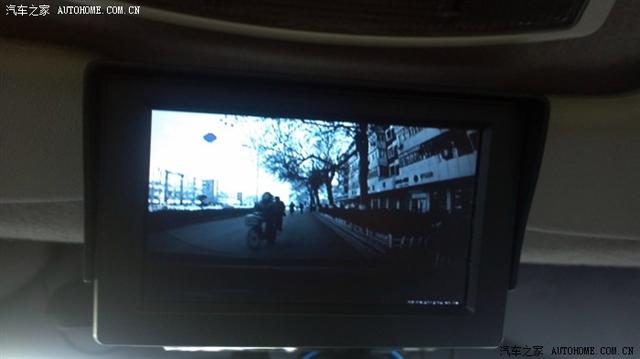

這是連行車記錄儀的圖像,P制式,故黑白色

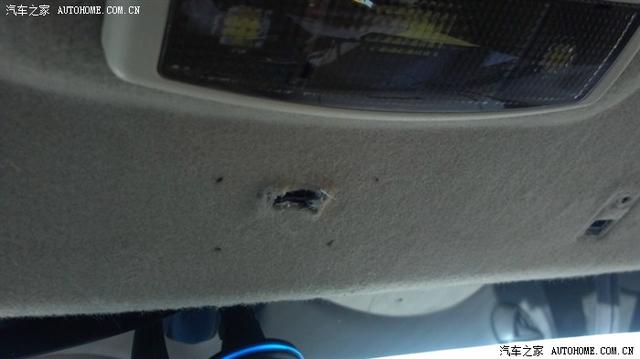

昨晚先連上,今天開始整理,先量好尺寸挖洞

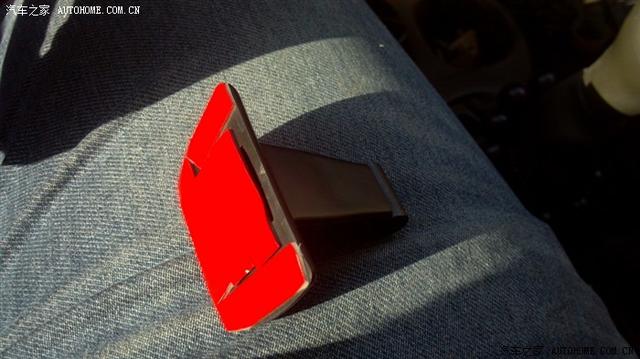

將屏幕底座卸下,貼上3M膠紙,粘之前打火機烤一烤粘的牢

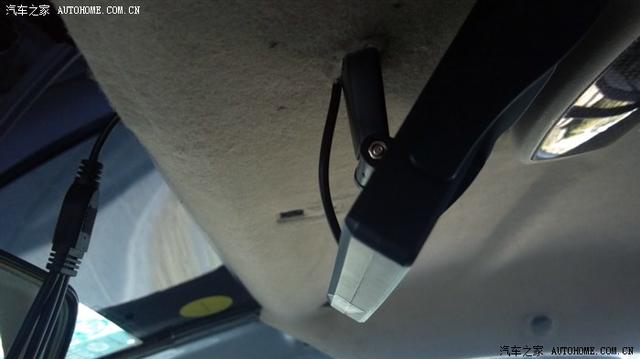

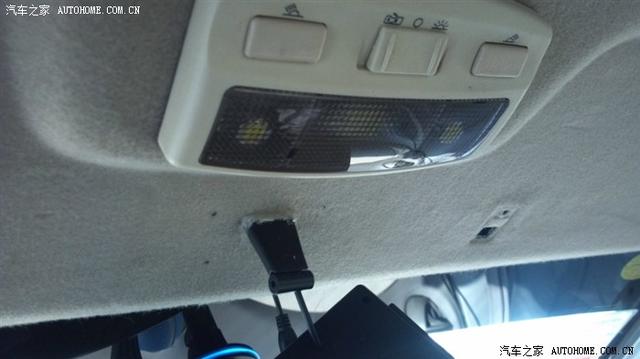

底座從頂棚穿出來了,里面已和頂子粘上,開孔要小,這樣包圍的緊

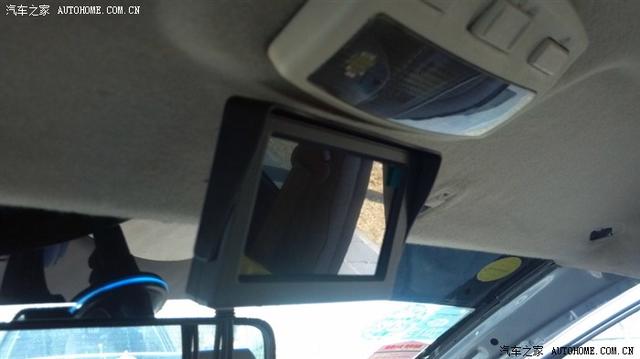

將屏幕裝上


從另一角度看


完畢。補上三個圖,前視行車記錄儀

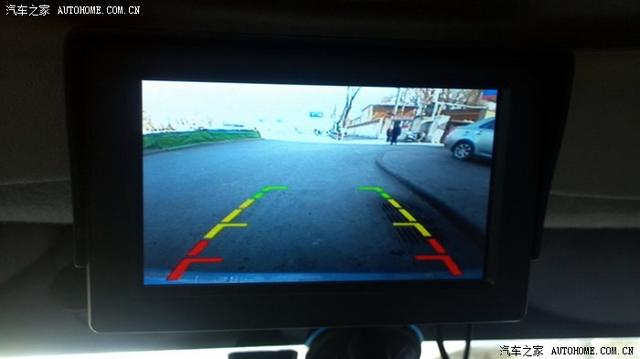

后視倒車影像

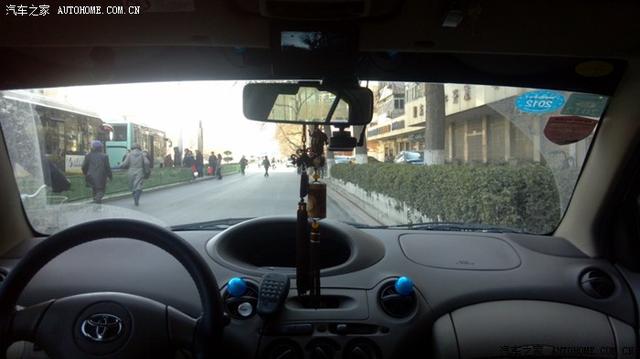

整體
