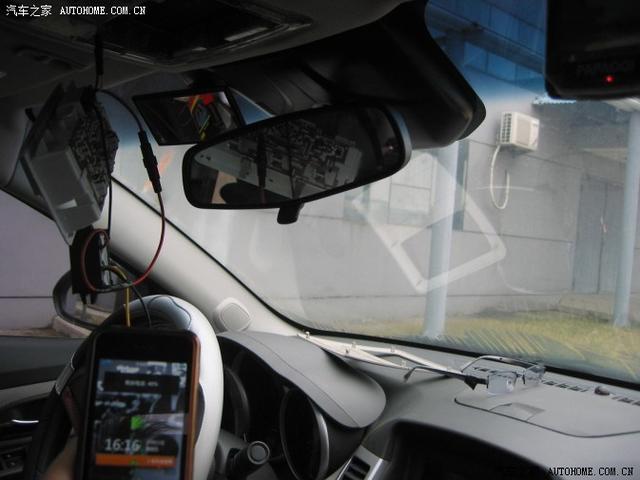

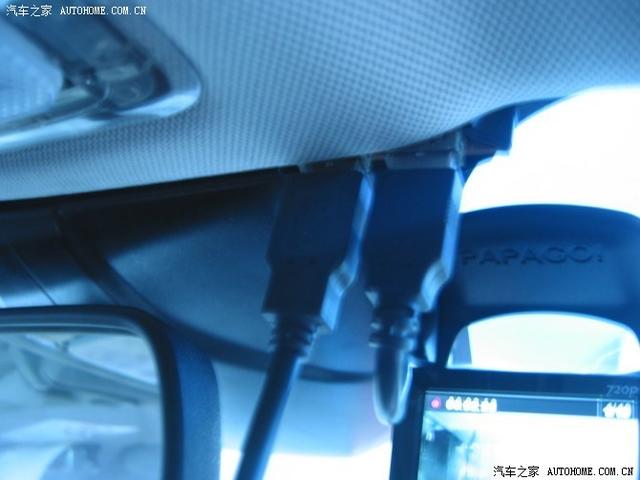

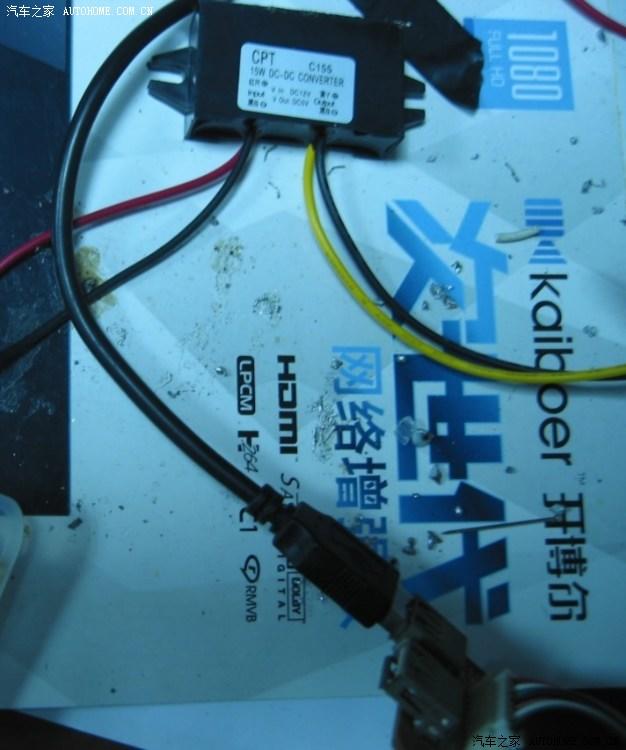

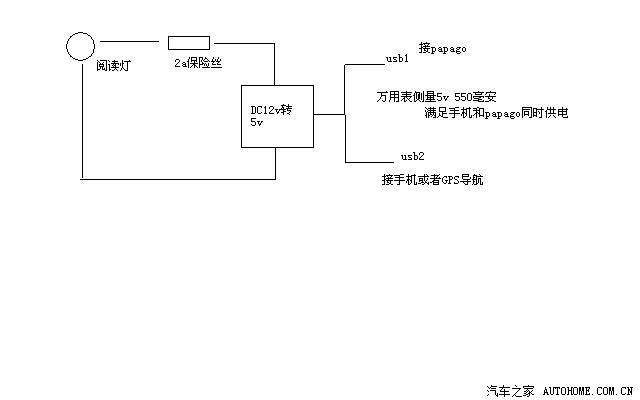

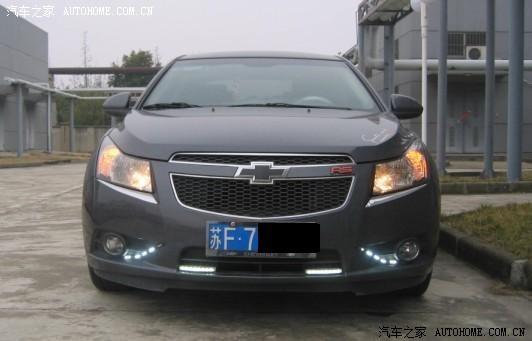

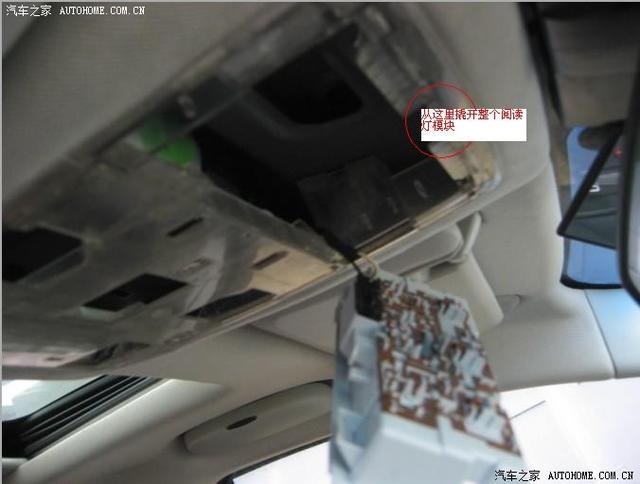

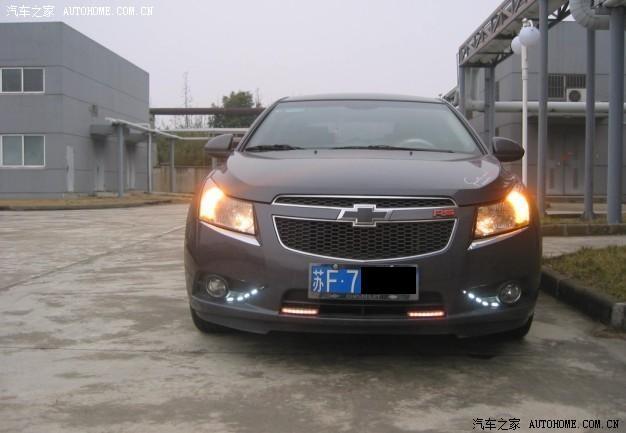

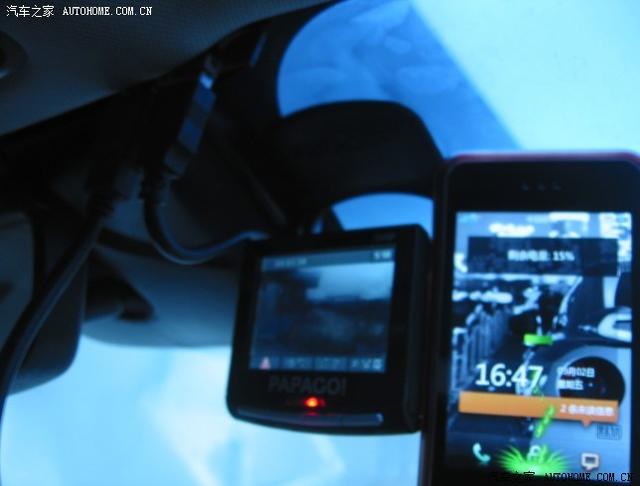

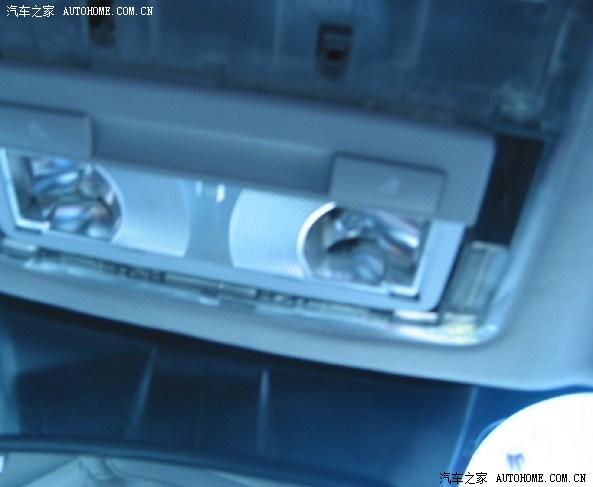

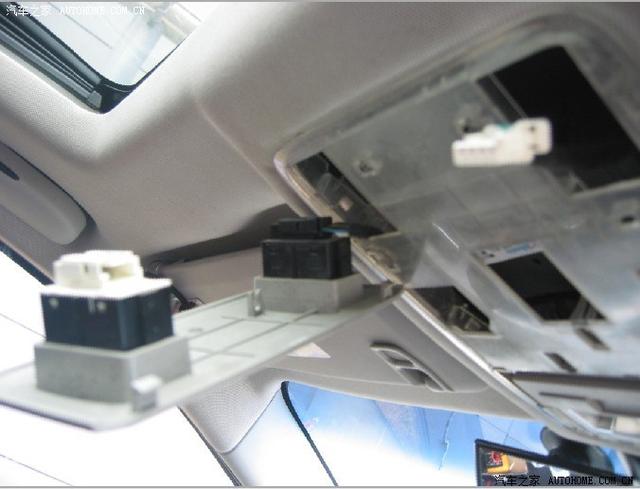

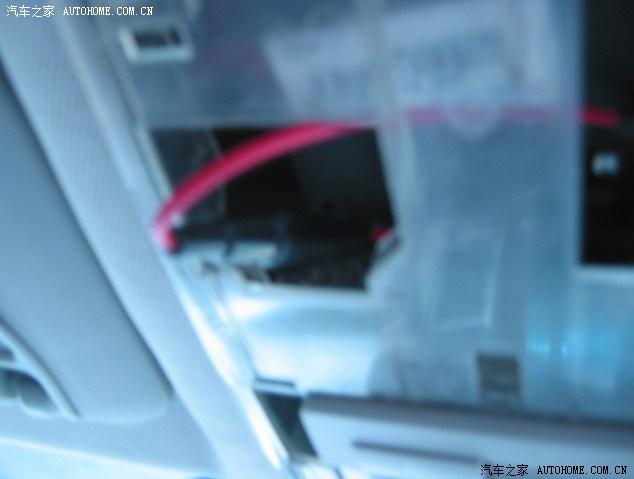

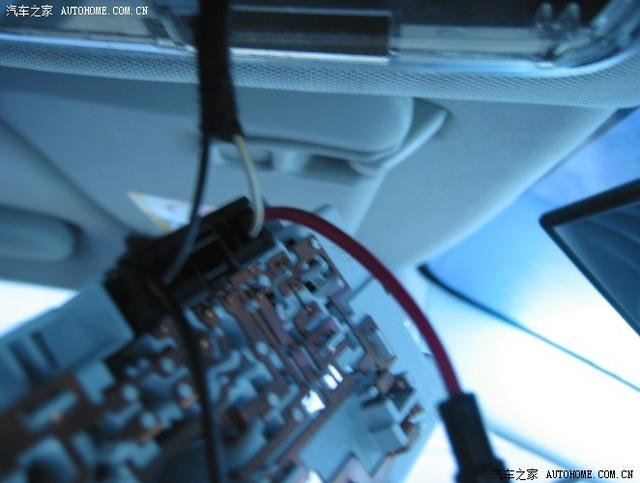

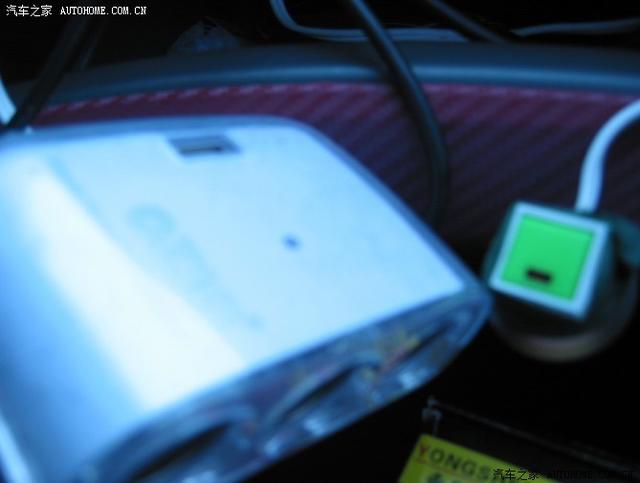

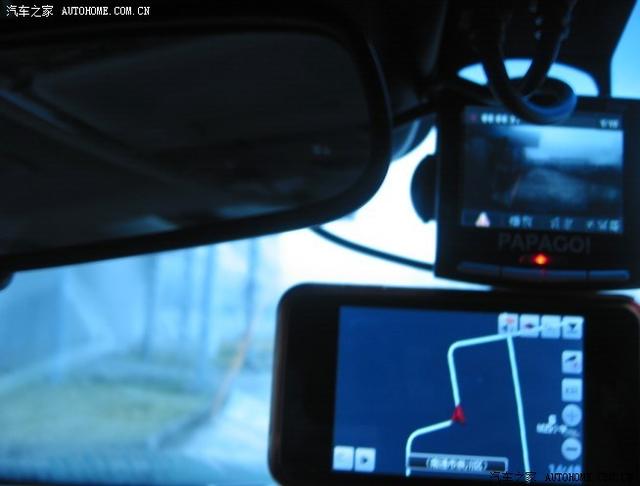

 買車都已經一年半了，快2萬公里了，一直醉心于潛水，前兩天收到違法通知說城山路花園路路口不按規定線路xxxxx，都納悶怎么個違法了，難道借了右拐車道直行？100塊又飄了，自己怎么違法的都不知道，所以起了裝個行車記錄儀的念頭，行車記錄儀你們懂的，沒辦法，每天開車都像打仗不得不防~~ 這個記錄儀還是選了tb上的papago，關于安裝也查了論壇上不少帖子，無奈小科的閱讀燈取電方案好像還沒有，只能自己做個小白鼠了，借此機會也做個認證車主吧，讓小科露個臉。tb網購了一個記錄儀 一個12v轉5v3a的轉換器，一個保險絲管和2a的保險絲，其他工具自備 感覺像流水賬，沒辦法，隨意了見笑 papago要一個usb供電口，考慮到長途路上要用gps導航，所以最好還要一個usb，萌生了雙usb的念頭 小科的點煙器上接出的usb線真是難看，又擋視線，我以前是用這個轉換器，太大太笨重了杯架整個都被他占領了，都放不下，今天終于下崗了。  畫個安裝線路草圖，見笑，usb正負極大家不要搞錯，可以上網參考，一般四根線紅正，黑負，最外面兩根既是 。 下面是個雙口的usb模塊，從一臺舊聯想電腦上拆的，你們懂的  組裝好上面的東西在自己的dell上測試了一下，ok，一次通過 轉戰小科  先拆閱讀燈和天窗開關之間的塑料板，都是卡扣卡的，稍用力就下來了 然后是天窗按鈕那個板  外一篇： 拆完了天窗的卡扣，用大頭針捅進了白色的那個卡扣里面，用萬用表一測量，重大發現： 一共四個針孔，最外面兩個是正負極，居然是5v的，黑色的另一個天窗全開的開關同樣也是5v的，一度讓我郁悶，早知道就不費神買個12v轉5v的轉換器了，勞什子搞了半天，而且這個都不用拆其他面板，很方便的就可以直接接上usb了，一度想放棄了12v直接接上，但為探索小科閱讀燈的奧秘，還是繼續往下折騰了 閱讀燈的半透明罩子和里面那個銀色的板子 順便把閱讀燈的按鈕拆下來 最難拆的是閱讀燈的整體，摸索了半天，最終發現是從前面靠近前檔玻璃的那個邊，在縫隙里往后往下撬 閱讀燈整體就下來了  里面就一根線，正負極，實際測量12v 白棕色是正極，黑色負極 總成上一共6個孔，左三右三 通用的孔真大啊，可以不破線直接用做好的12v轉換器的正負極線塞到原有的兩個孔里，兩根線并一個孔，正極對正極，負極對負極，不要弄錯  接好了用萬用表量一下，同上次測試結果，5v 550毫安 兩個usb同時接上電測一下，ok，現在可以考慮怎么安排usb擺放的位置了  看了網上其他車友的帖子，黏貼的感覺不牢，用挖洞的方法安排usb感覺對小科太殘忍了，舍不得，所以考慮無損的安裝，居然被我找到了一個好位置能把usb卡的好緊，兩邊都不是金屬，都是塑料不會導電短路的地方。 黑色塑料和閱讀燈之間有個縫隙，正好卡住哦 usb線從閱讀燈里面穿到前面去，從副駕駛的前檔玻璃前面穿出來，固定好usb模塊，為了保險期間，我還是裹了電工膠帶，不算裸奔吧，嘿嘿，多余的線收到頂上的縫隙里去。  卡的很緊，直接拔插usb都不會松動和上了螺絲一樣，囧，無損嘛 這個是保險絲套管，我引線長一點，萬一有問題，可以從這個洞里拔出來更換，很方便  同時工作的情況  完工，把蓋板都復原好了。模擬一下導航和行車記錄同時工作的場景  終于，不用懸著一根筆直的線接在可憐的點煙器上了，清爽了許多，關鍵是開長途的心情也好了很多，不用再為惱人的長長短短的usb充電線煩惱了。 給小科露個臉，一年多了終于有機會上了，內飾，papago被遮住了，看不到，嘿嘿  自己裝的行車燈  可以顯示轉向信號  車沒洗，這幾天都在下雨，呵呵，湊合著看吧，無損啊 原以為小科的閱讀燈是acc電源控制的，最后發現就兩根線，鑰匙拔了鎖車后，閱讀燈依然是有電的，小科在十分鐘后會自動斷開全車電源，閱讀燈你開著，把車鎖了以后離開，他十分鐘以后也會自動斷開，所以papago我也不用關了，十分鐘后直接自動斷了，今天測試了兩遍都是如此，不用擔心電瓶虧電，今晚我會測試一下電瓶電壓，明早再測一下，隨后公布結果。 碼字好辛苦，潛水好幸福，流水賬再臨，一切為無損。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
