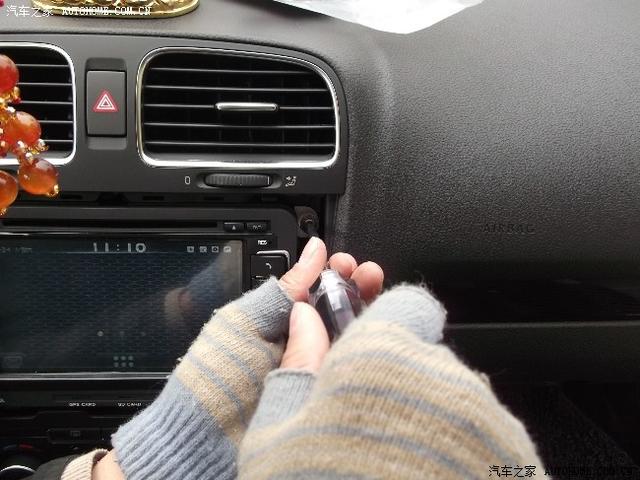

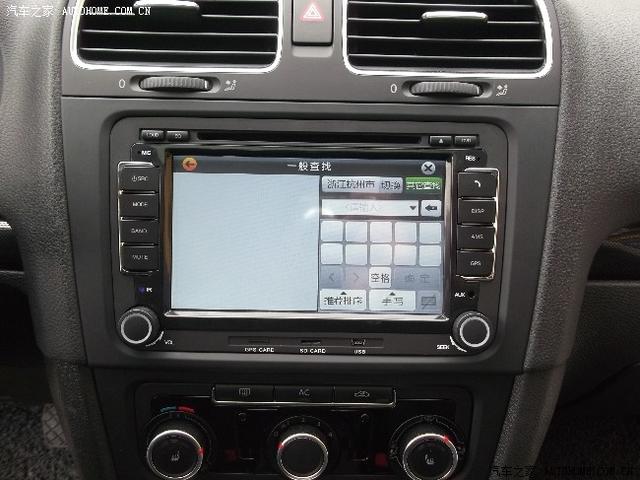

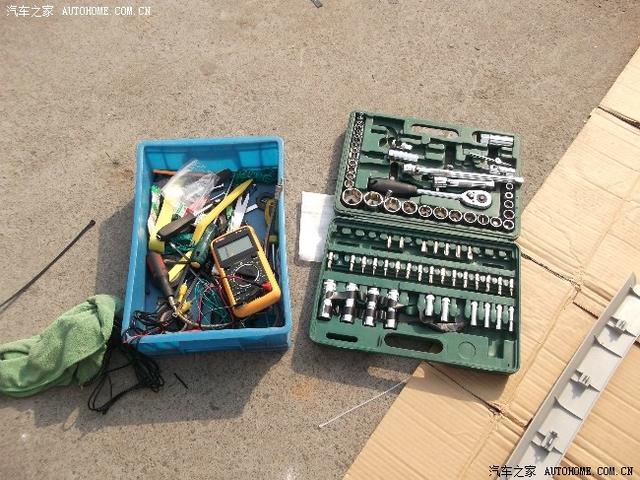

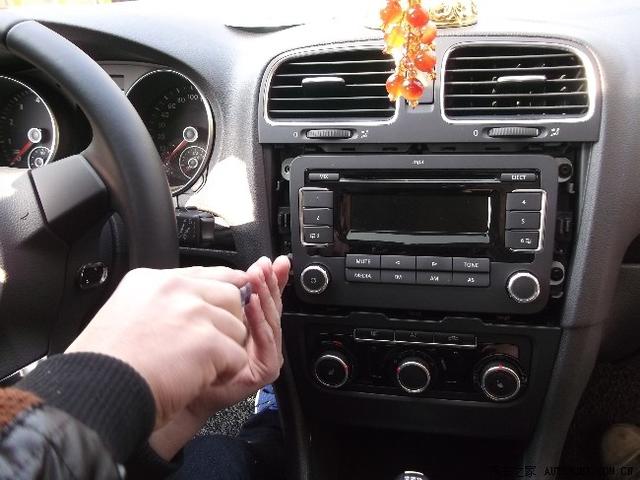

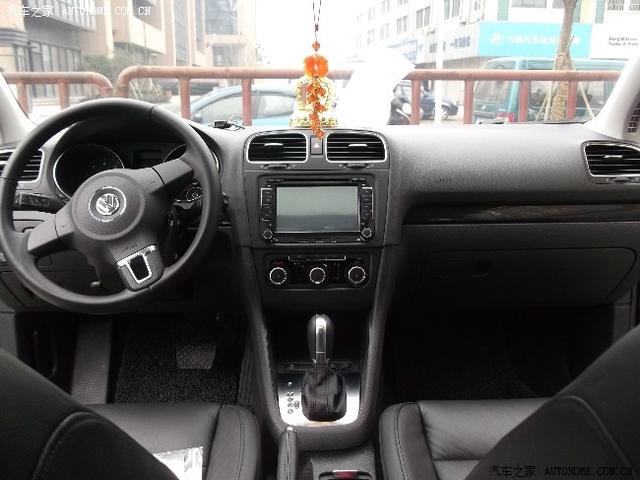

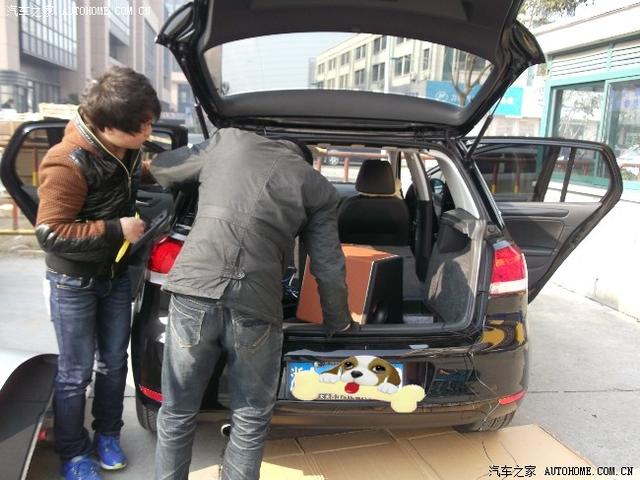

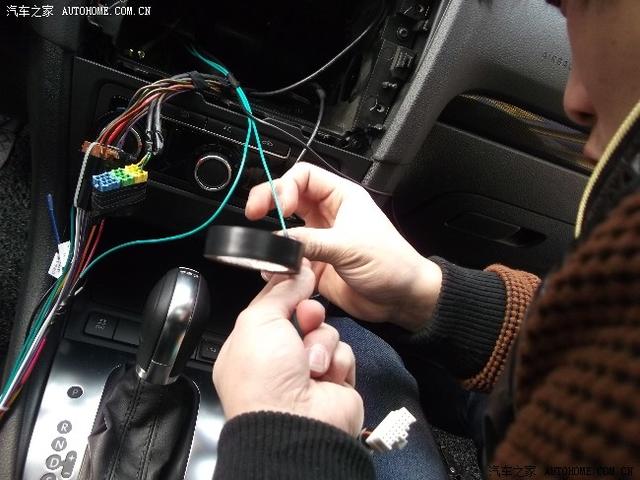

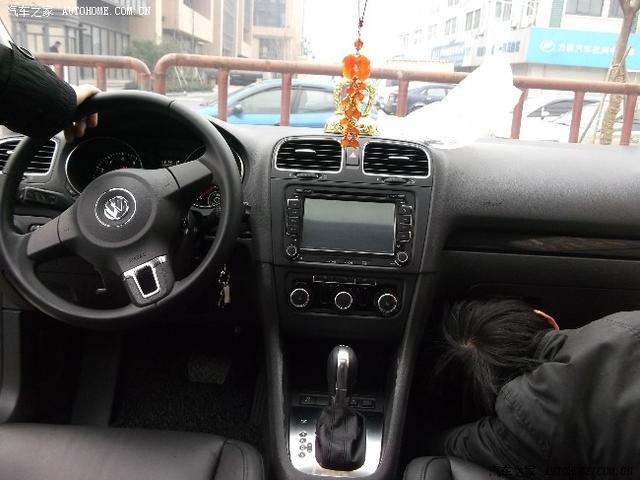

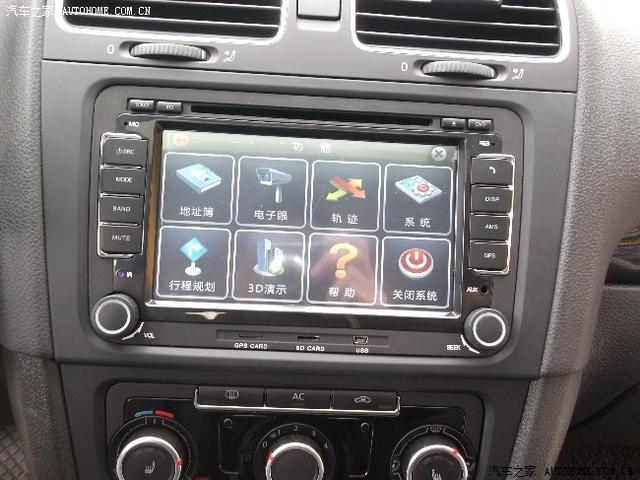

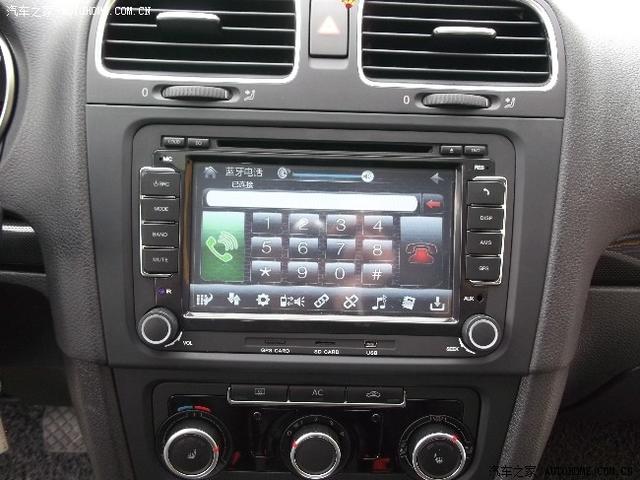

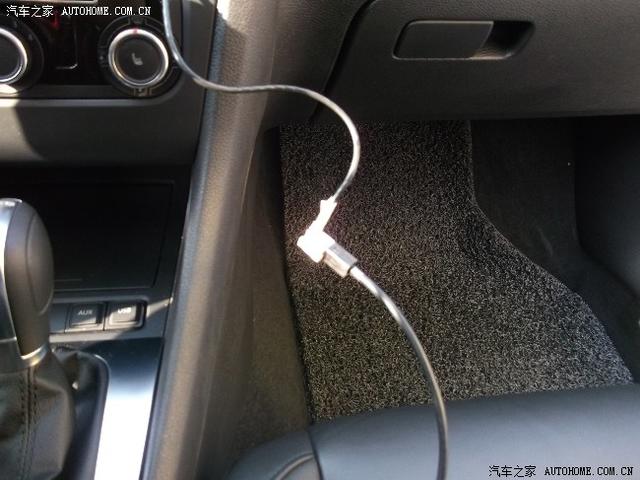

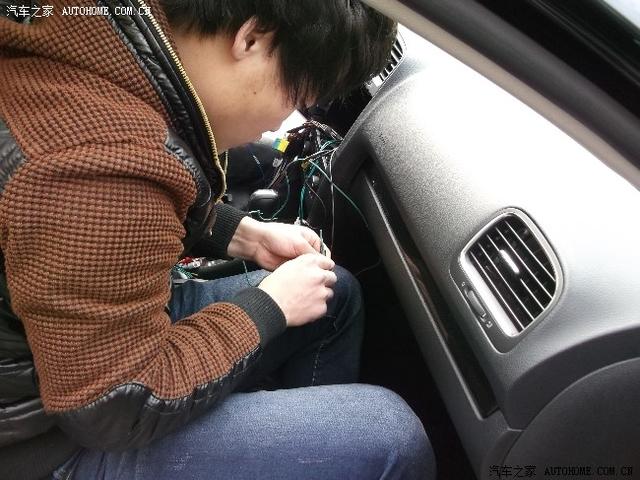

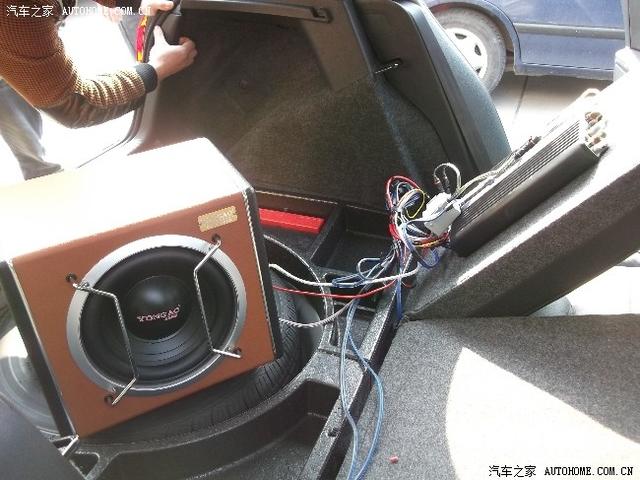

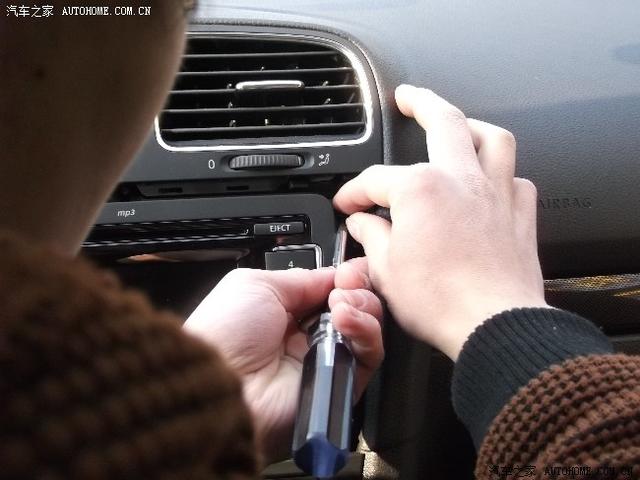

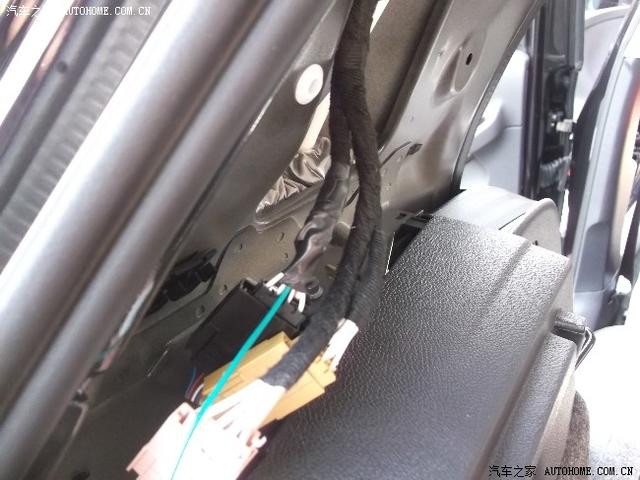

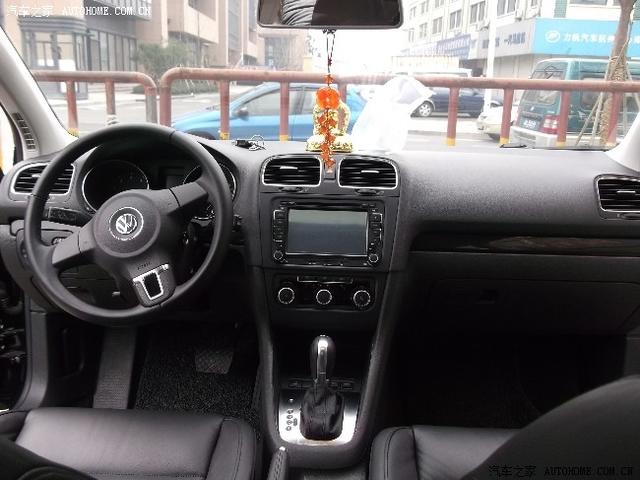

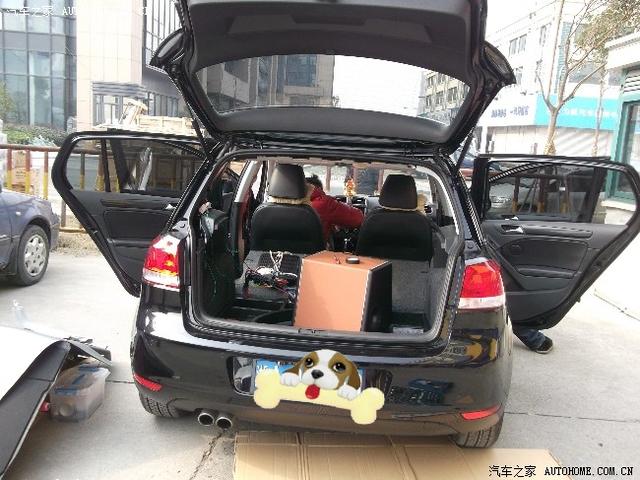

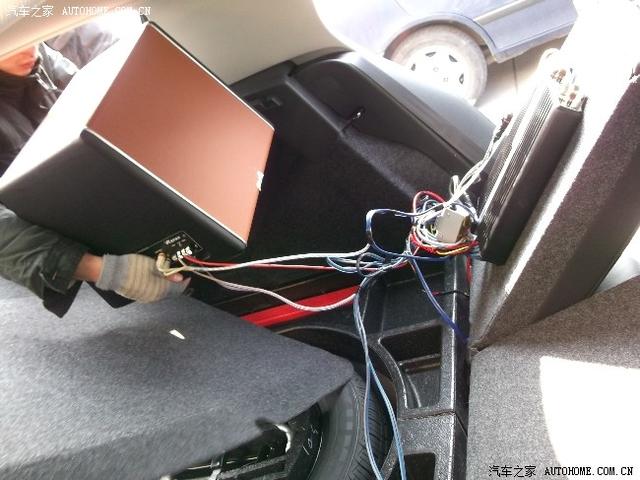

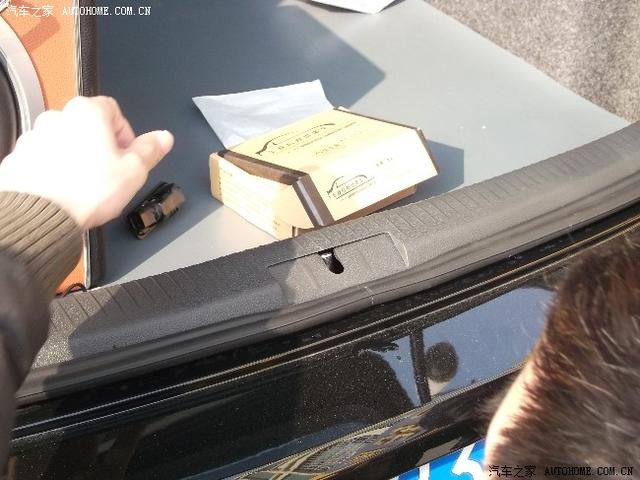

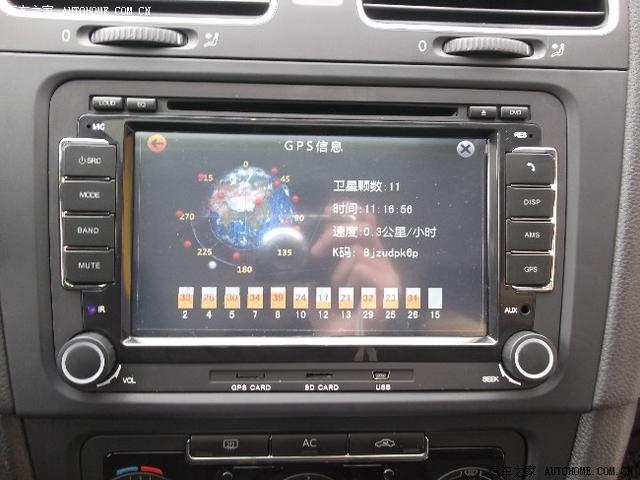

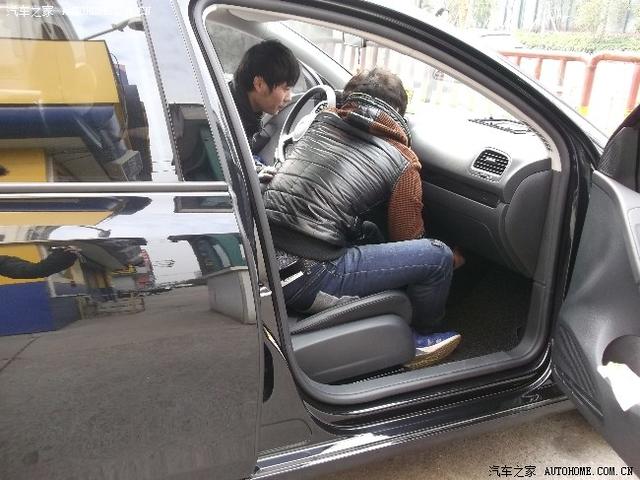

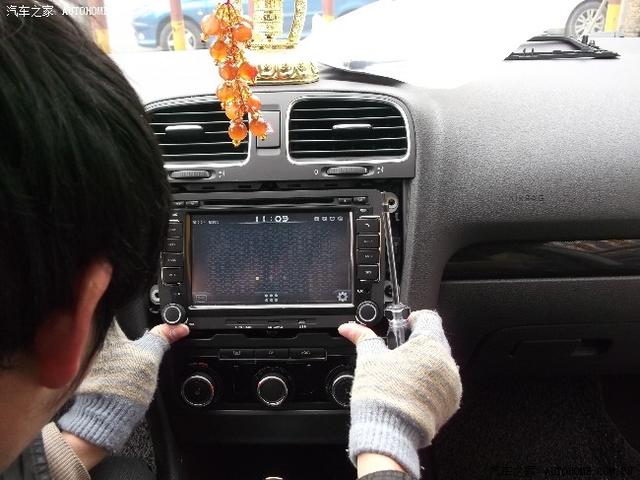

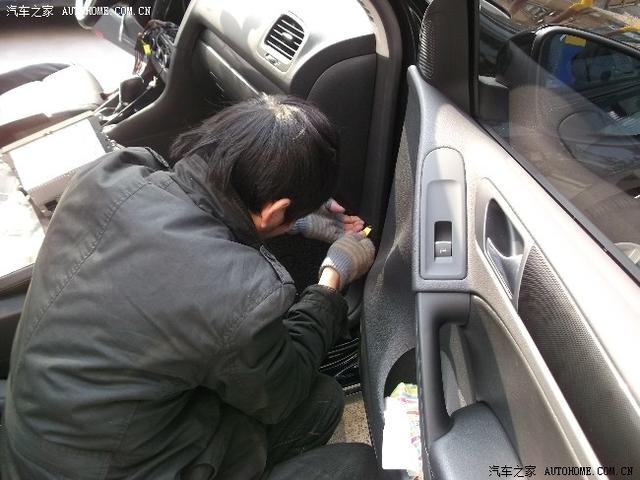

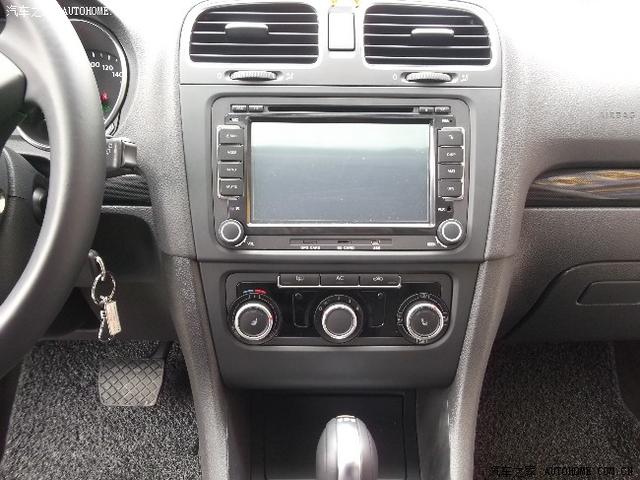

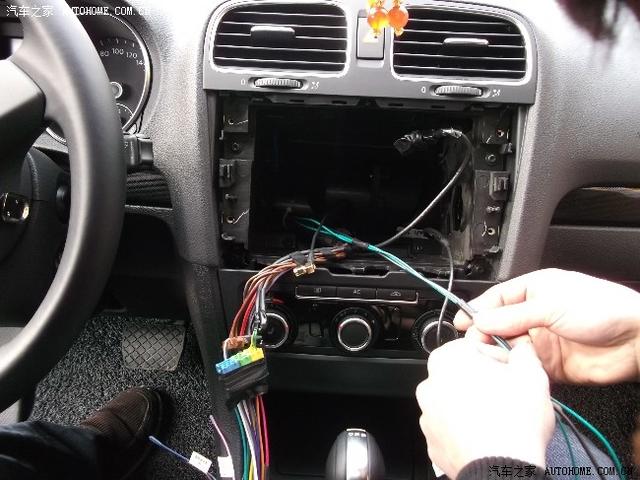

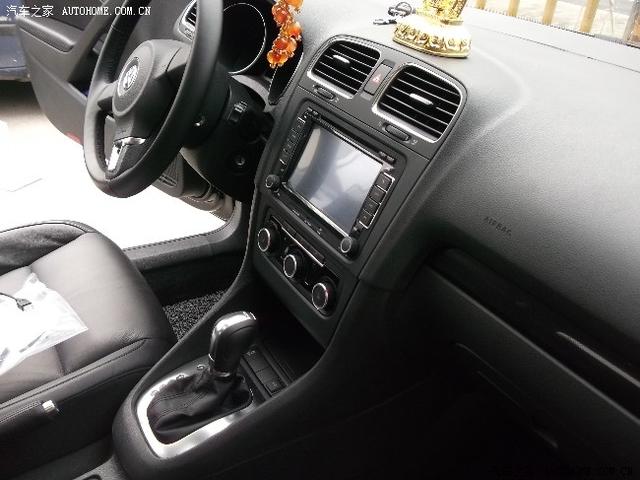

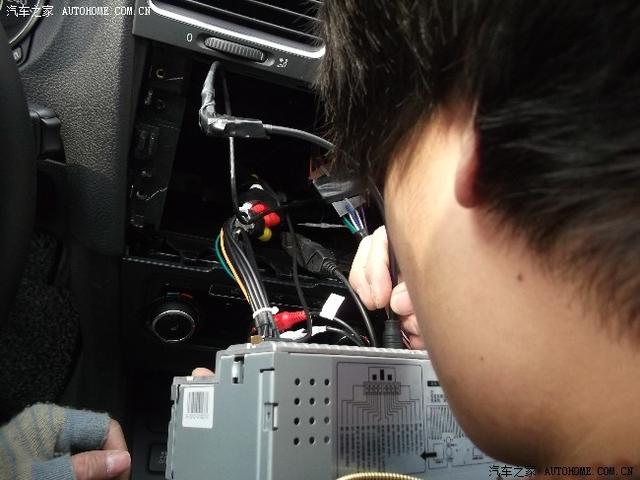

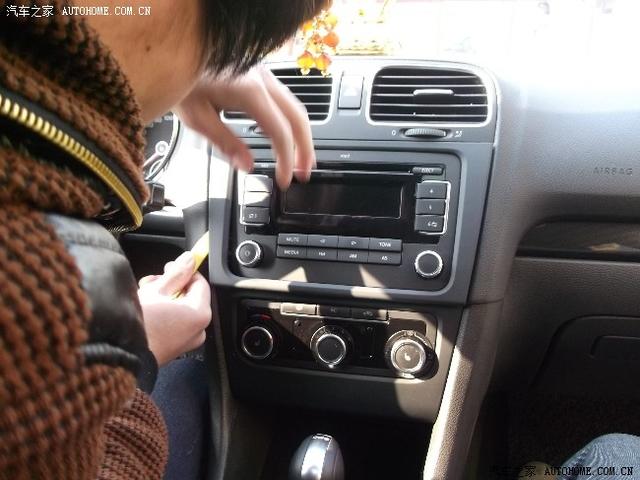

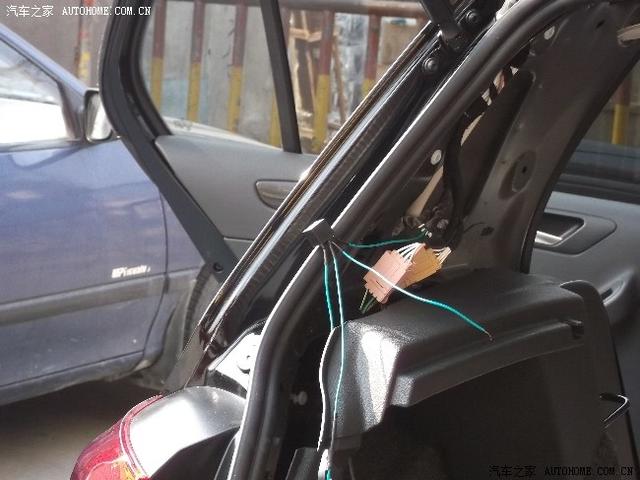

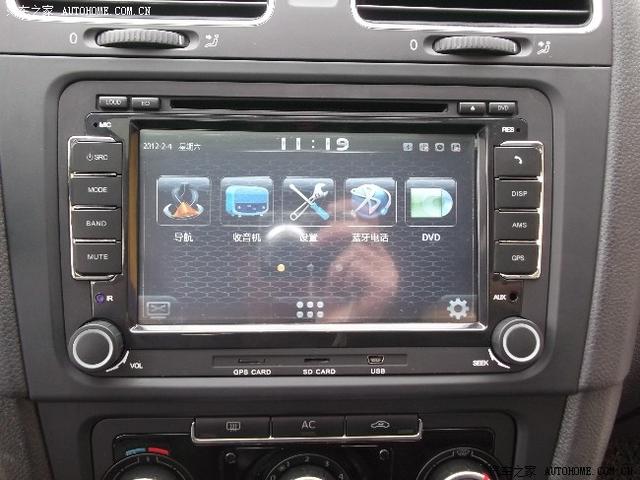

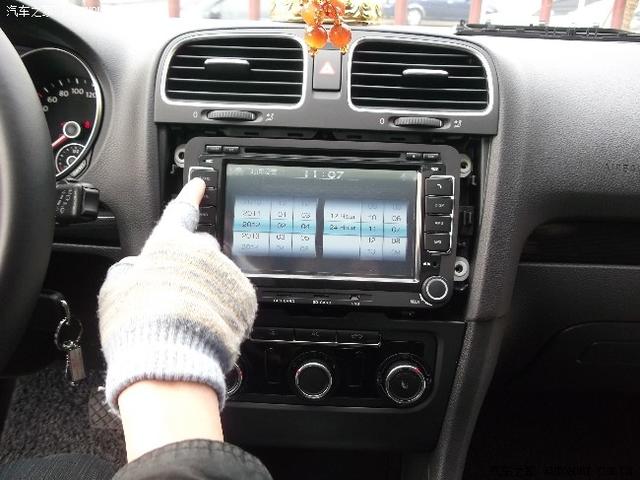

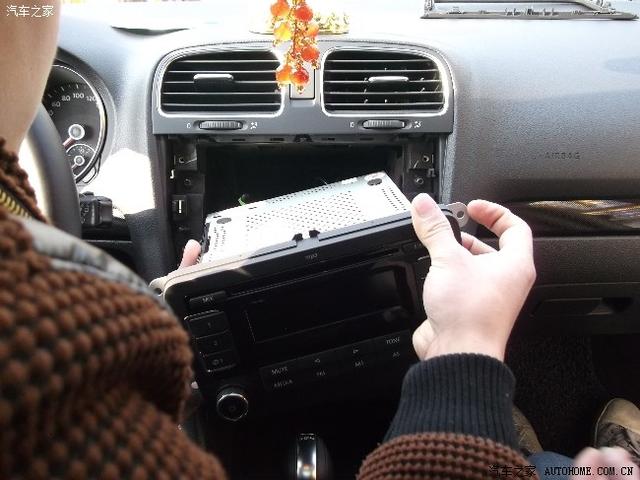

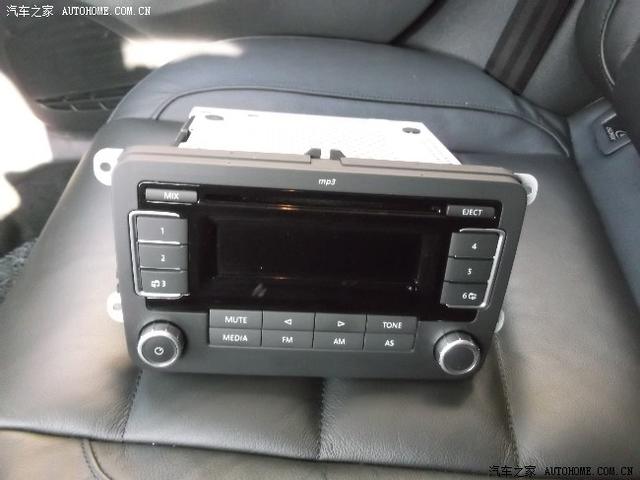

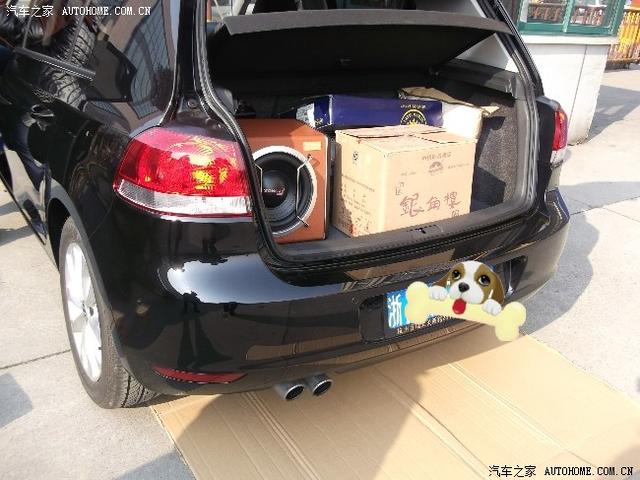

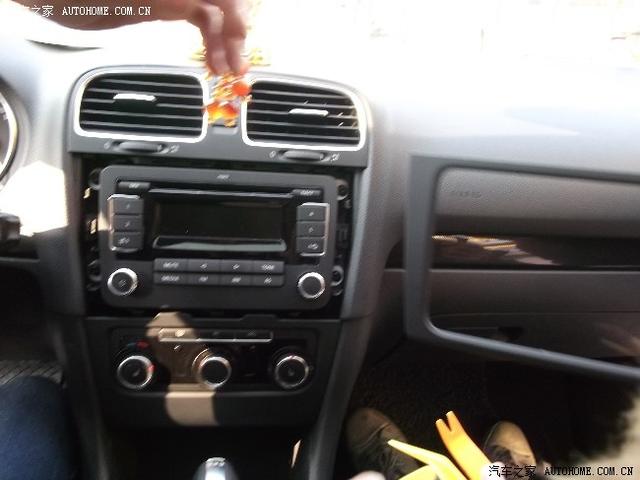

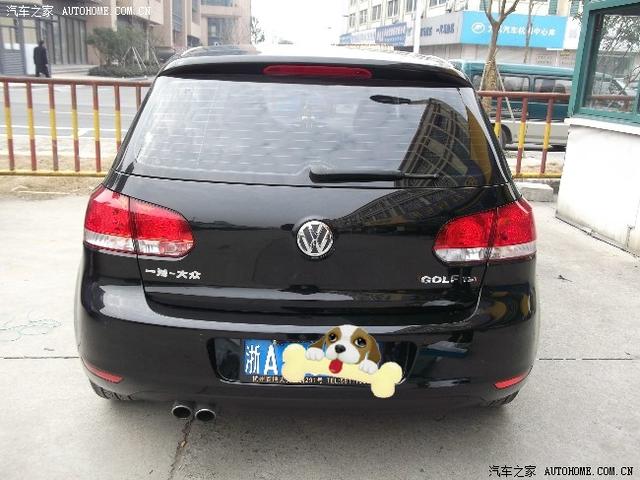

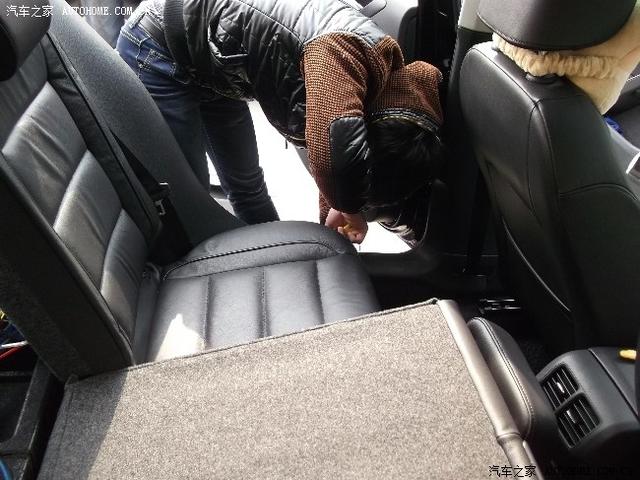

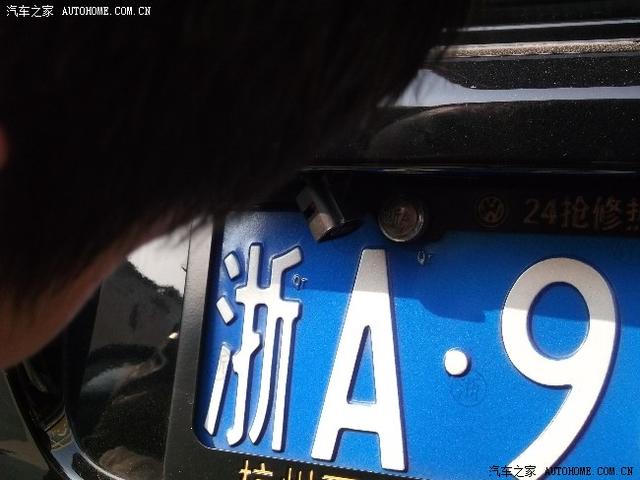

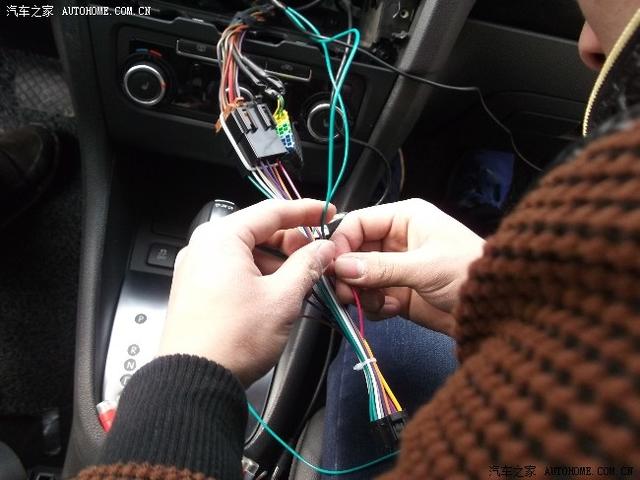

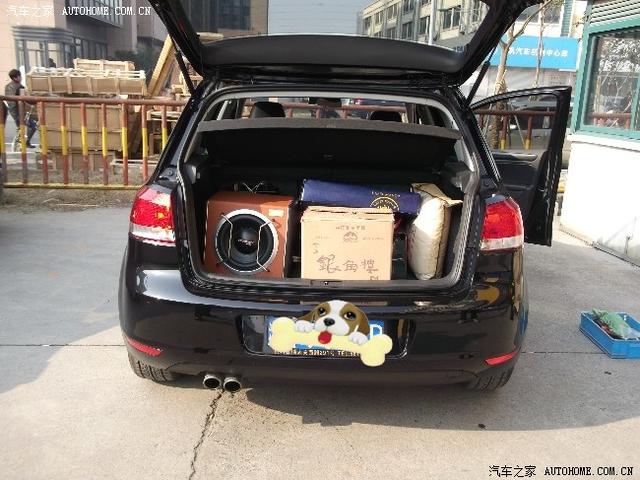

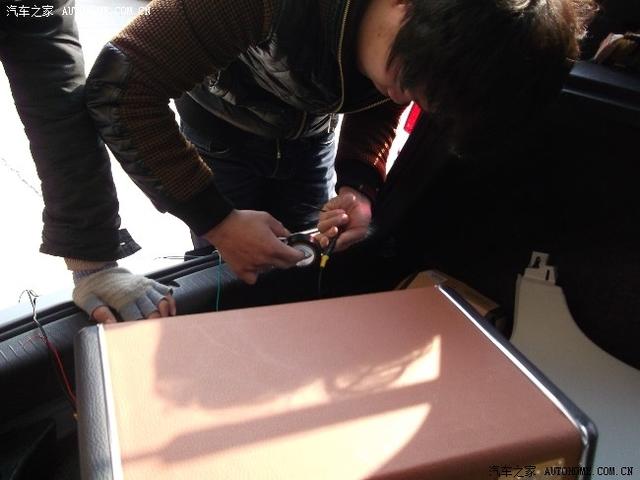

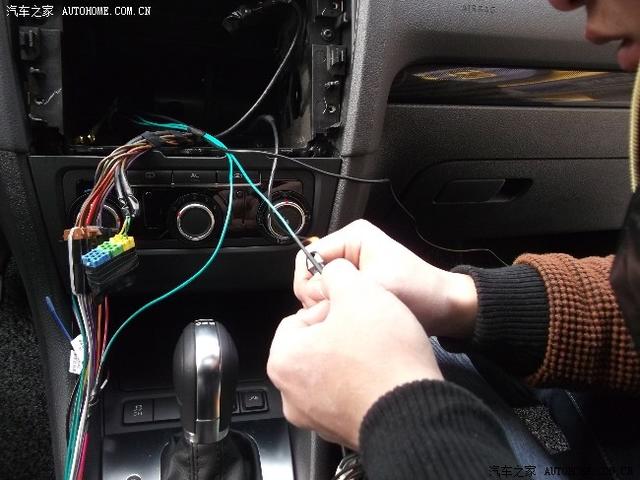

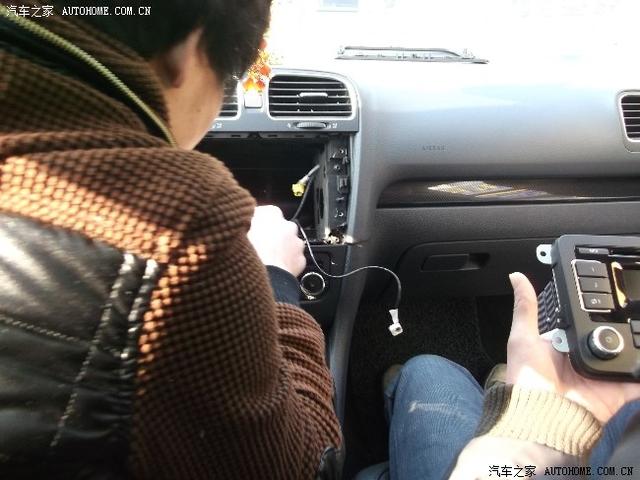

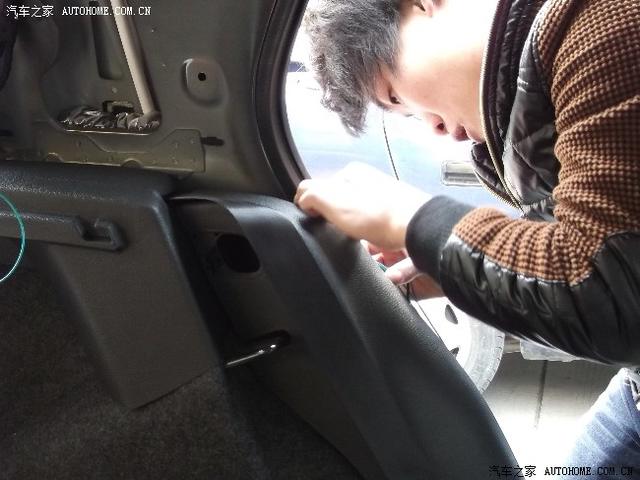

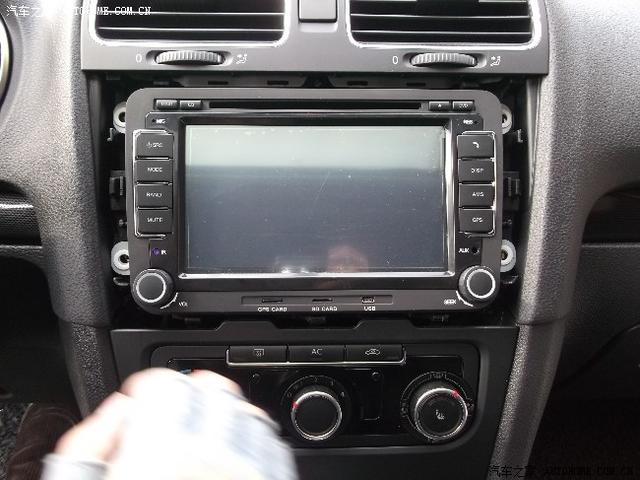

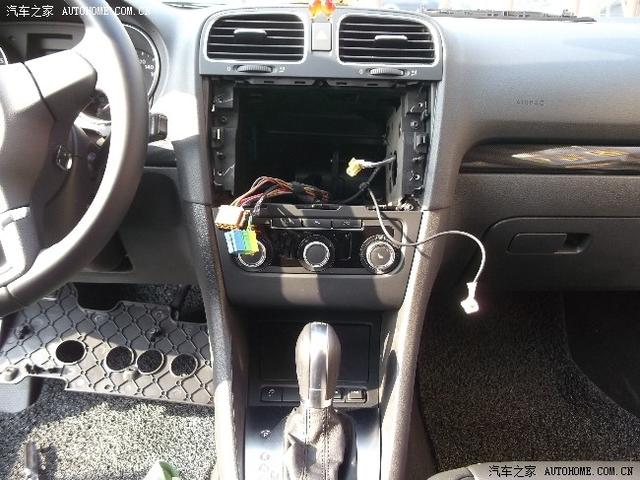

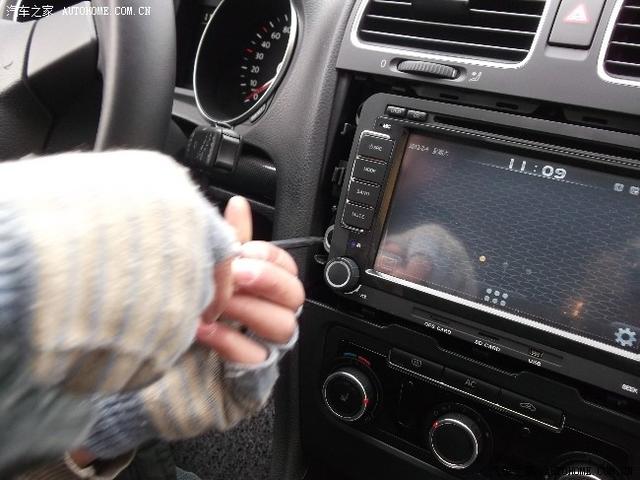

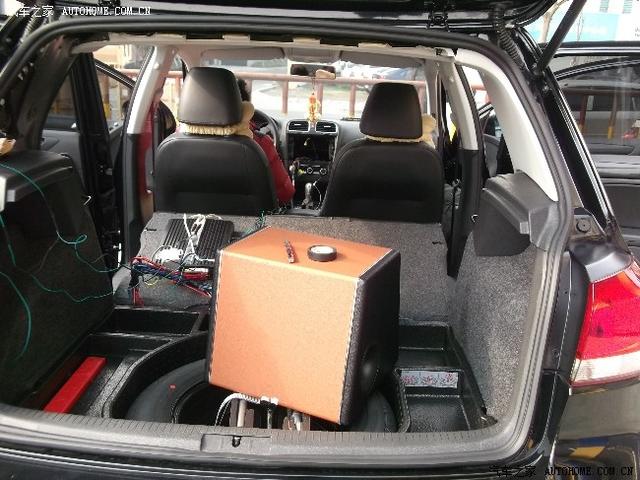

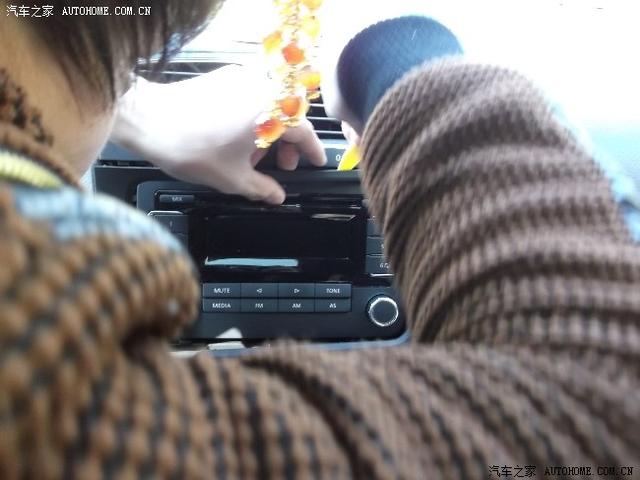

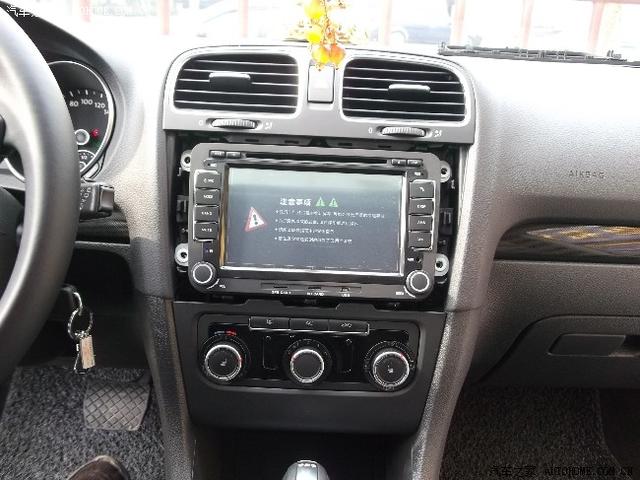

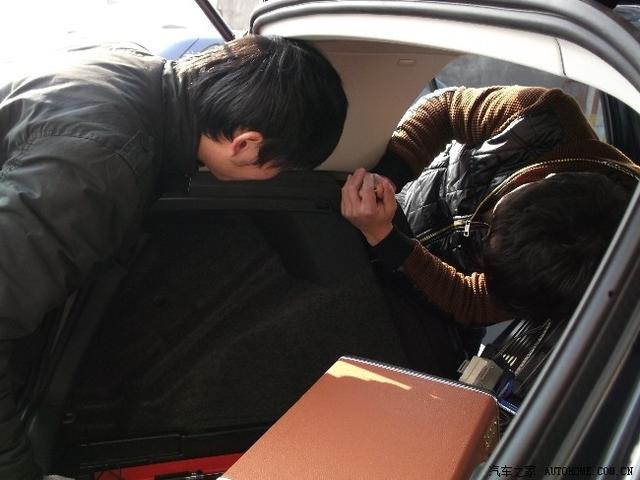

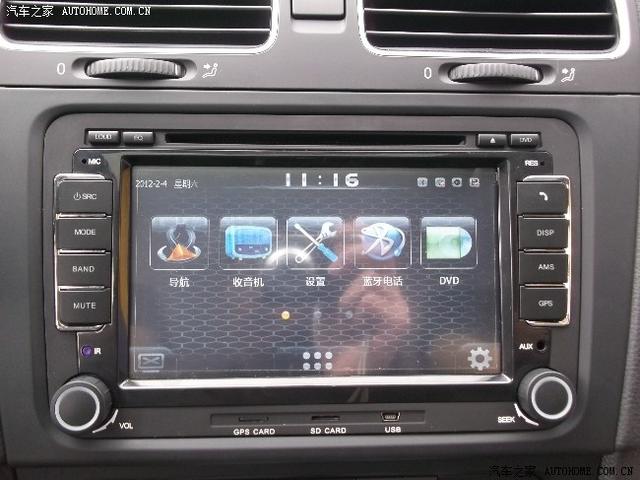

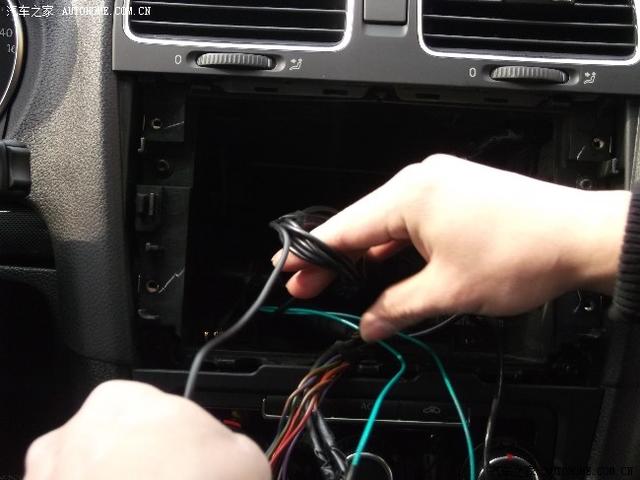

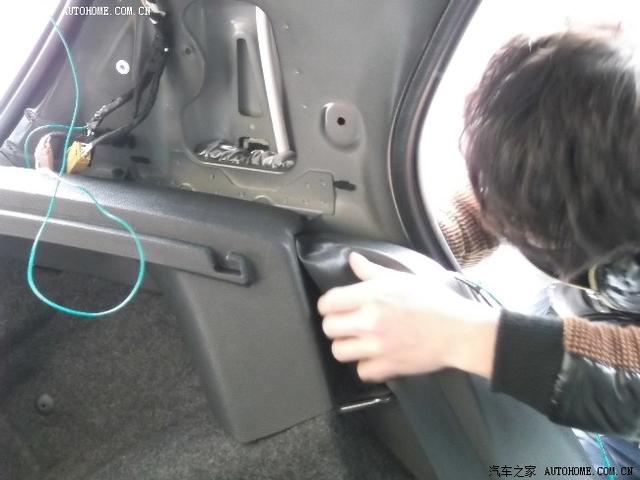

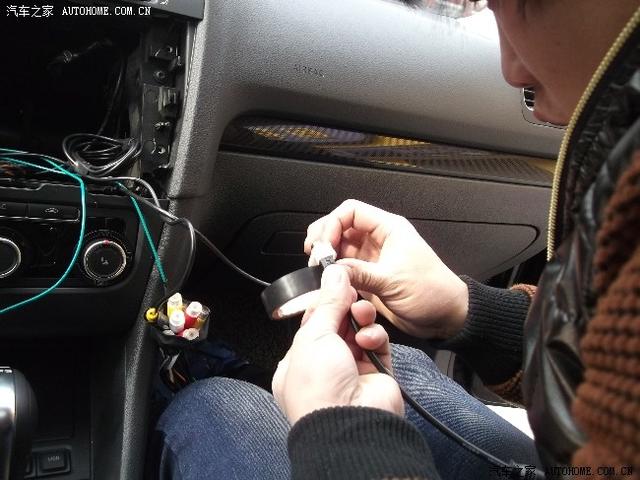

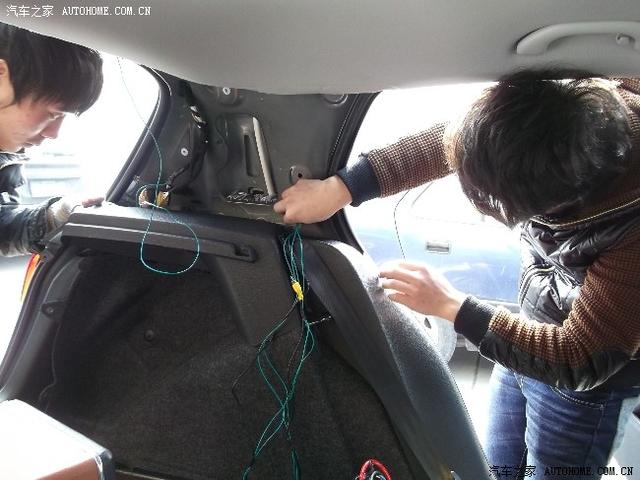

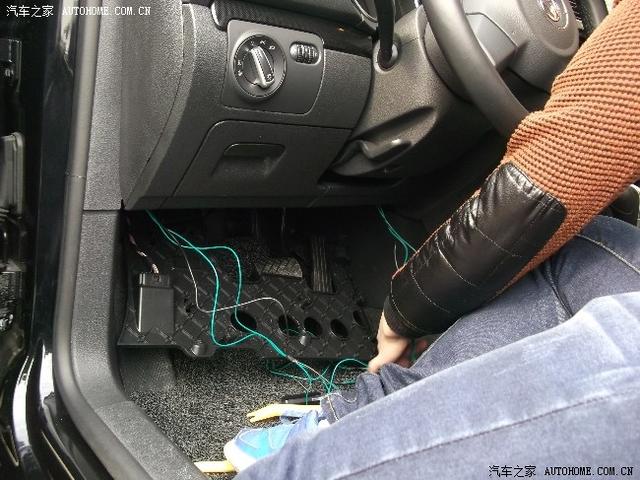

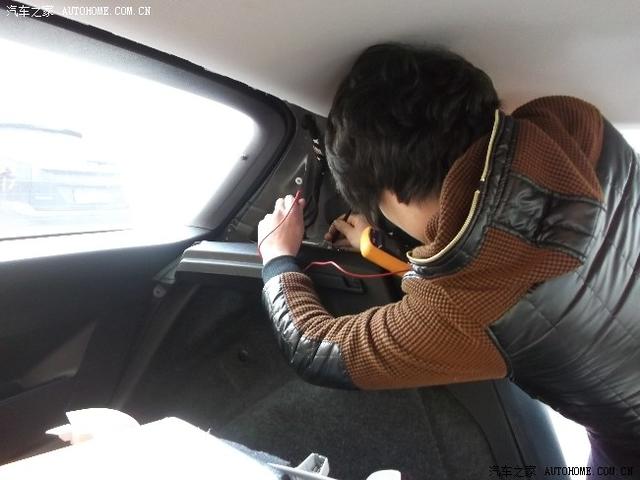

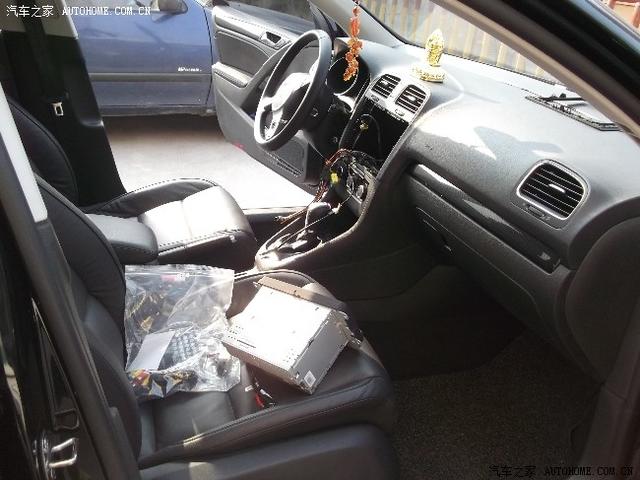

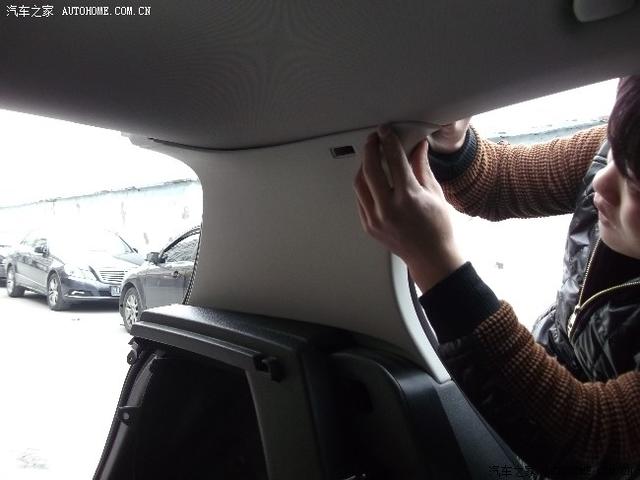

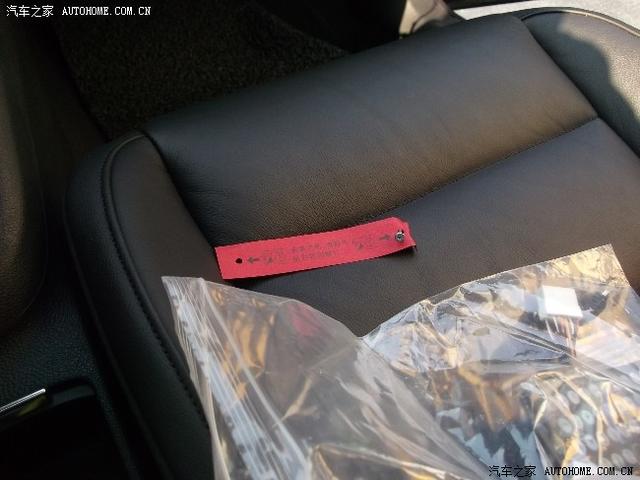

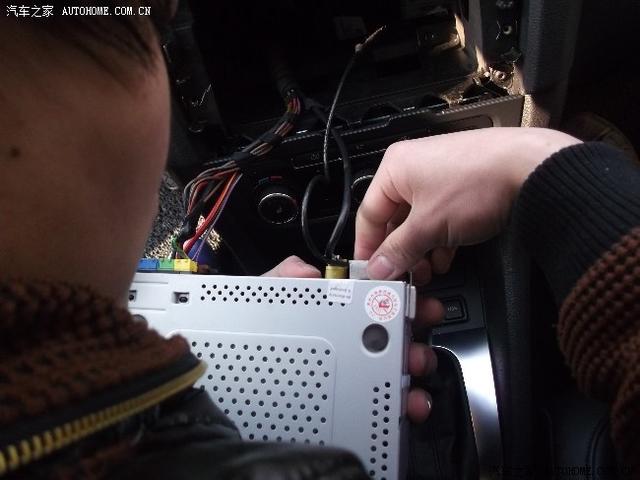

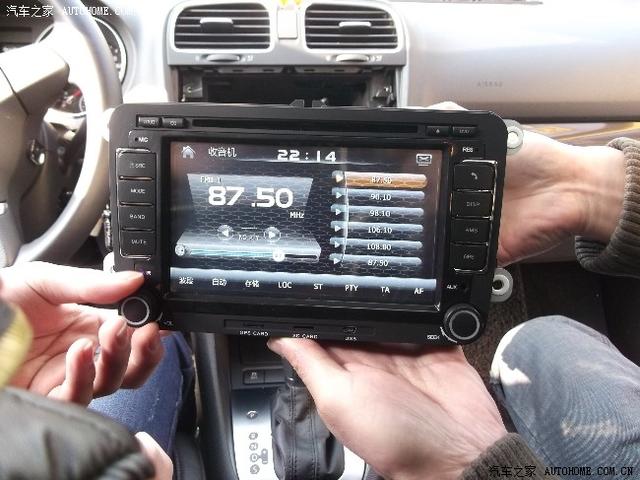

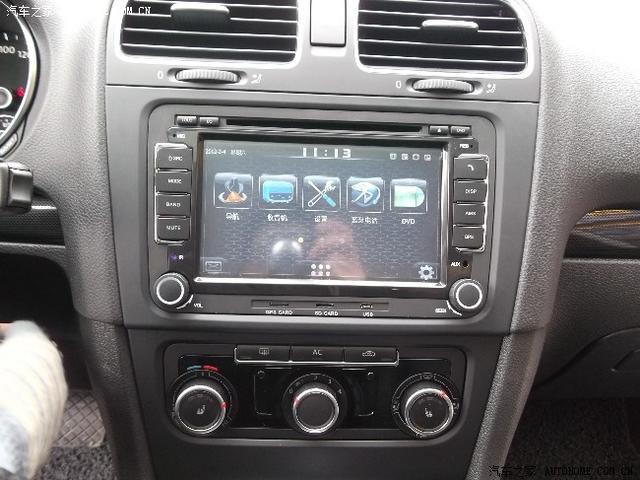

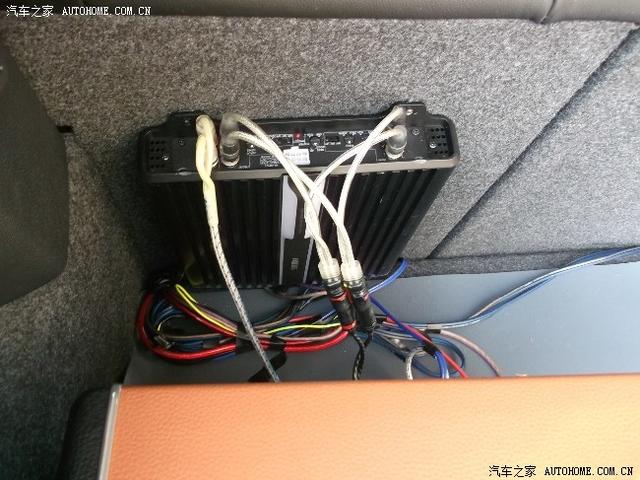

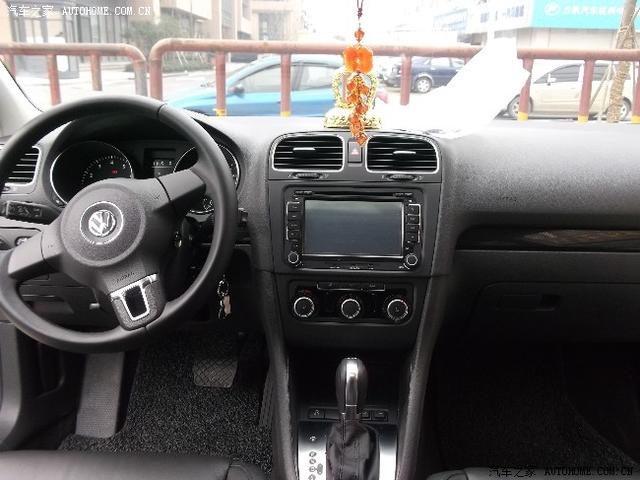

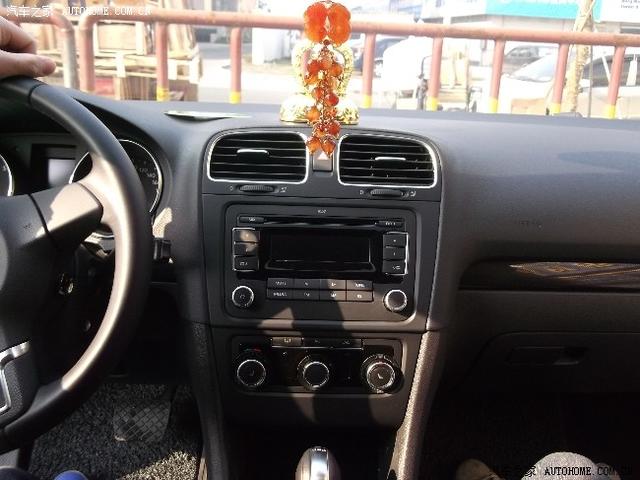

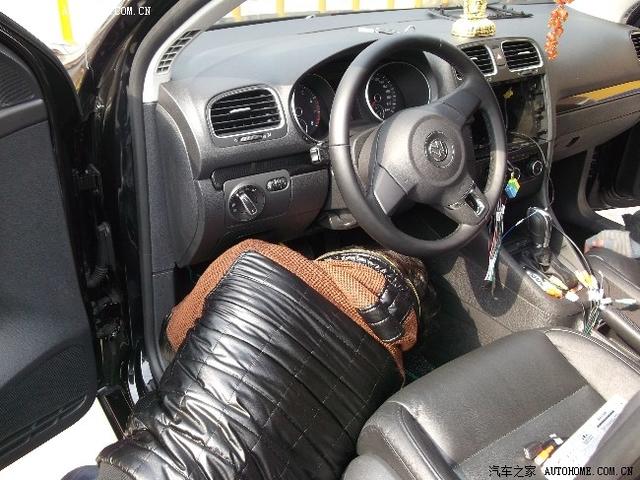

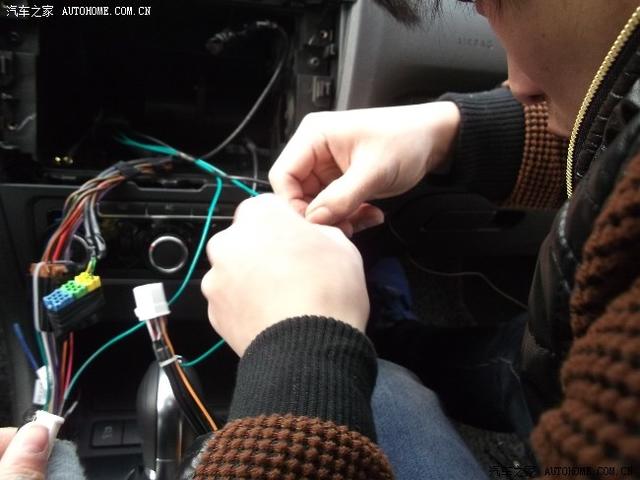

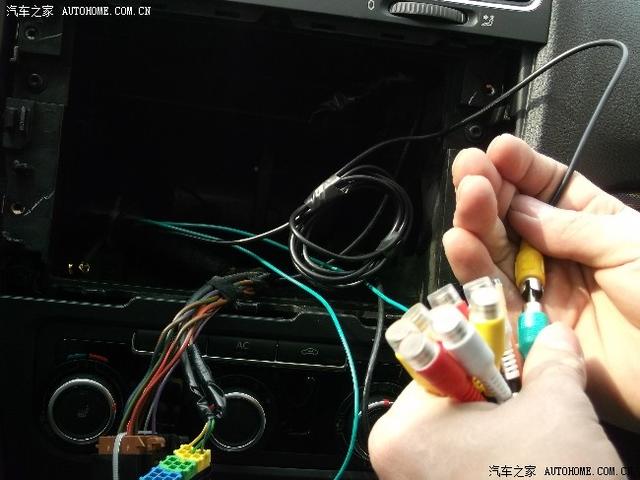

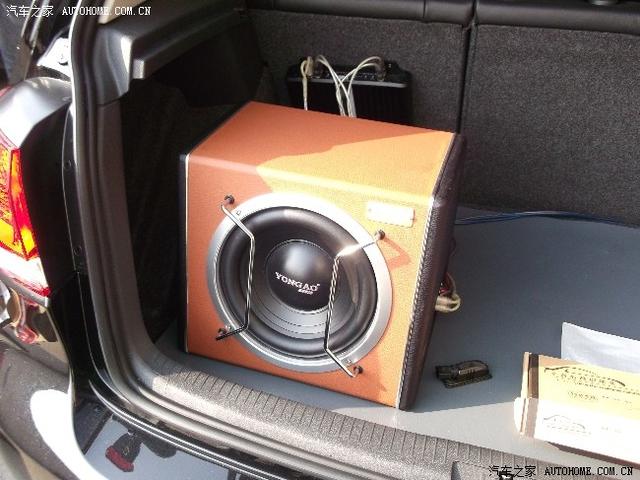

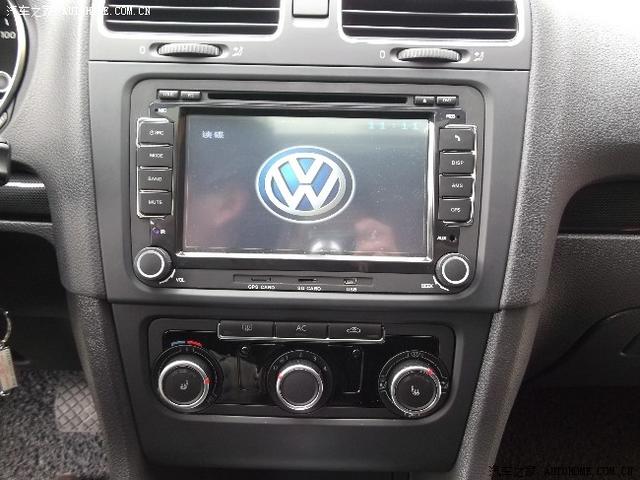

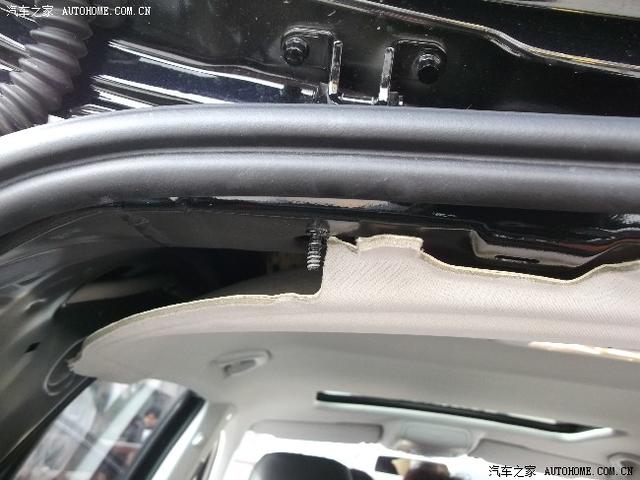

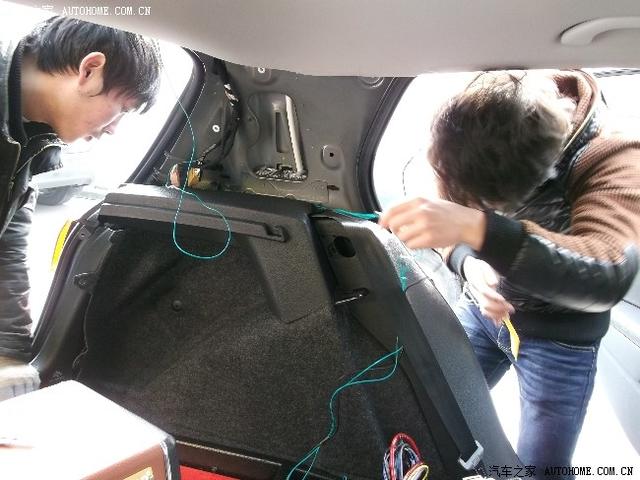

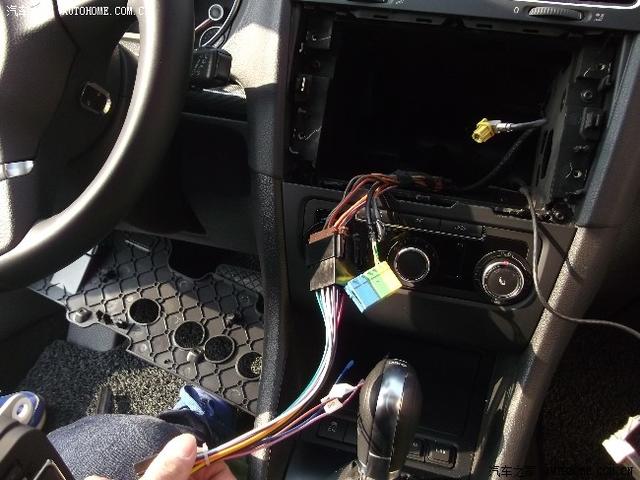

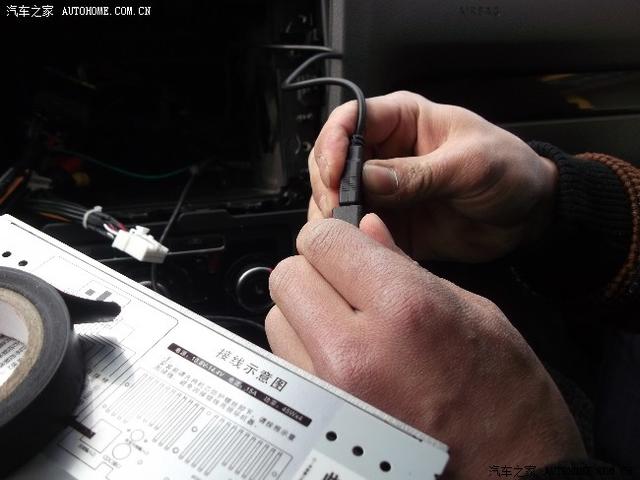

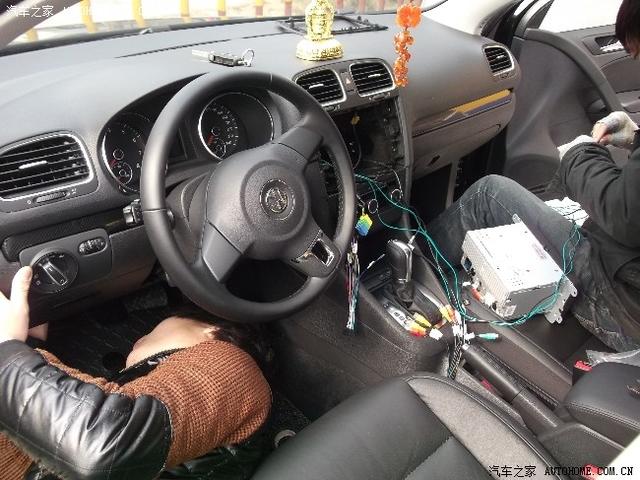

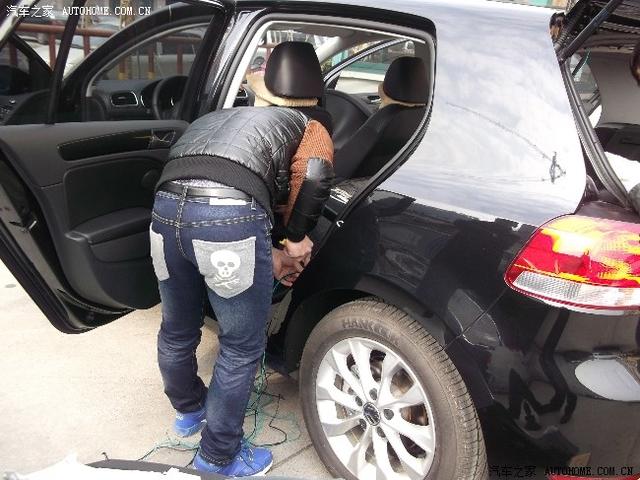

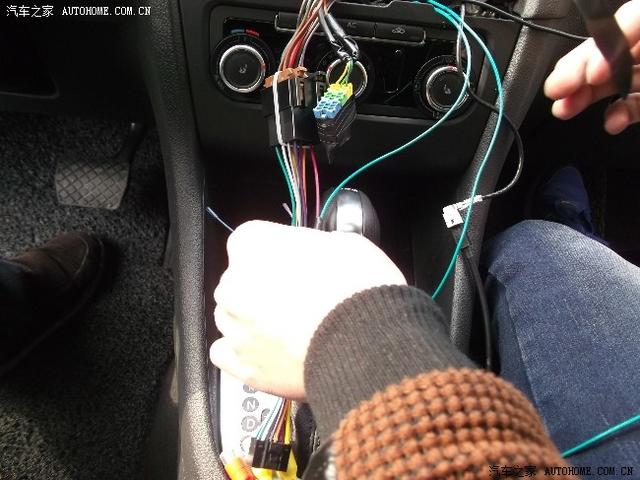

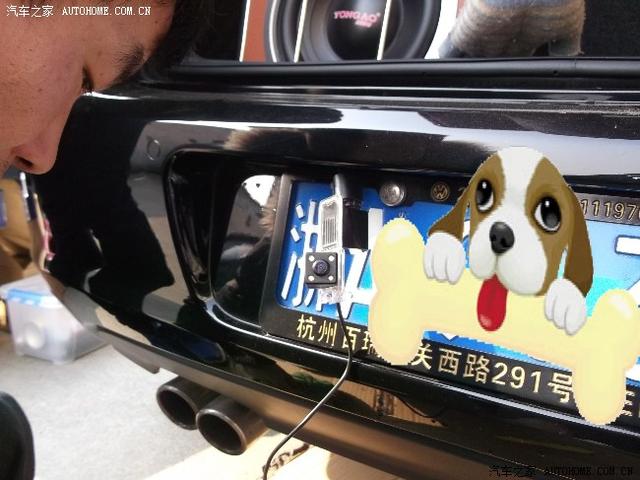

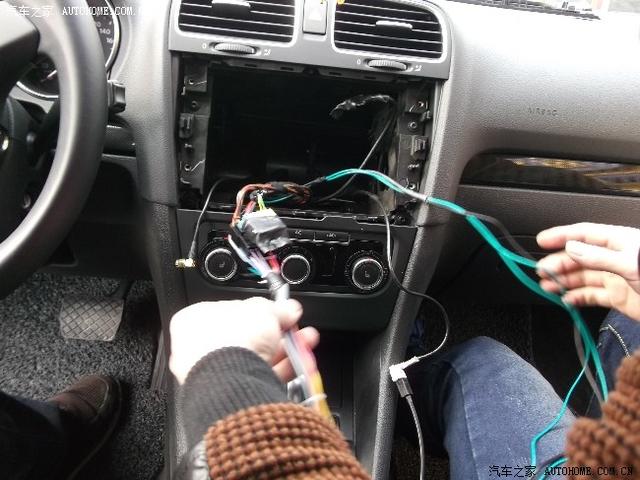

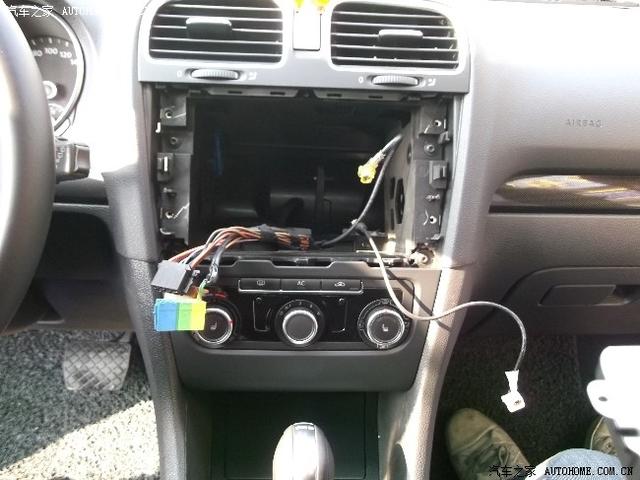

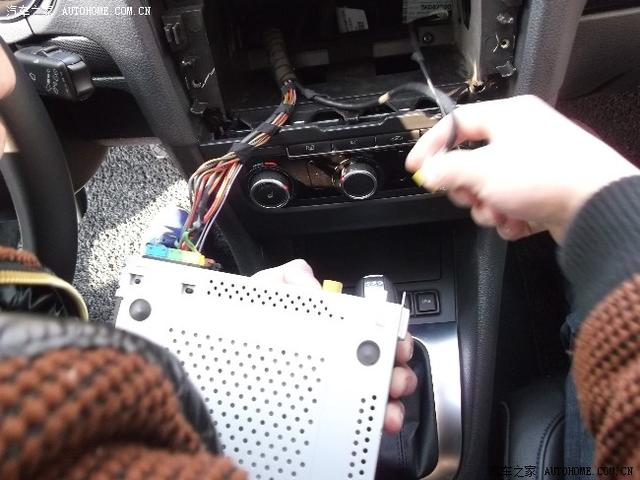

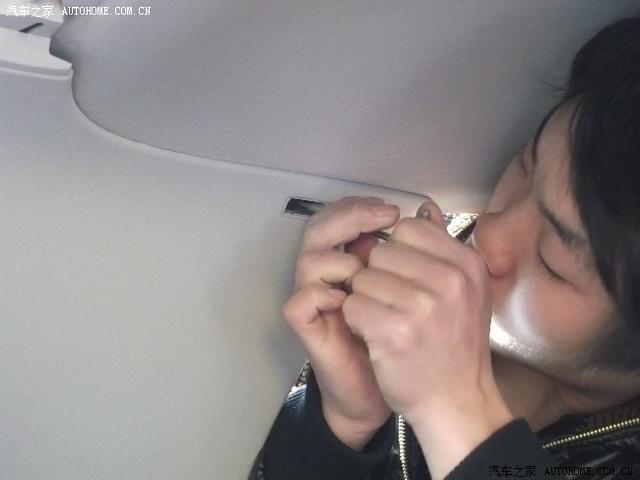

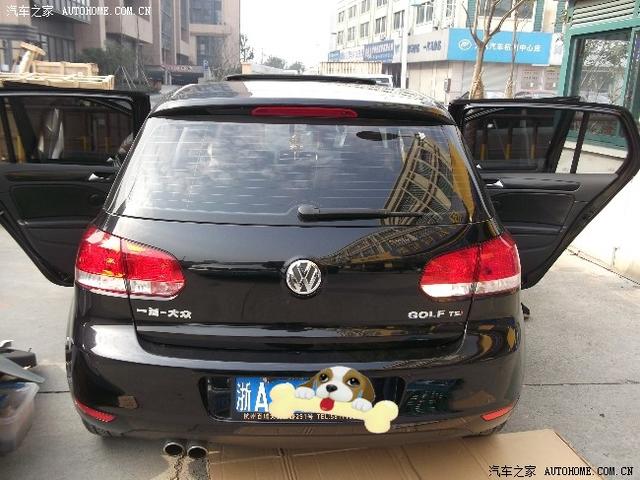

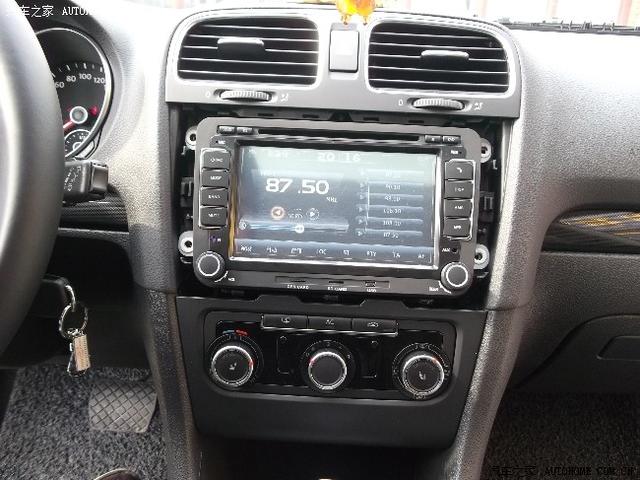

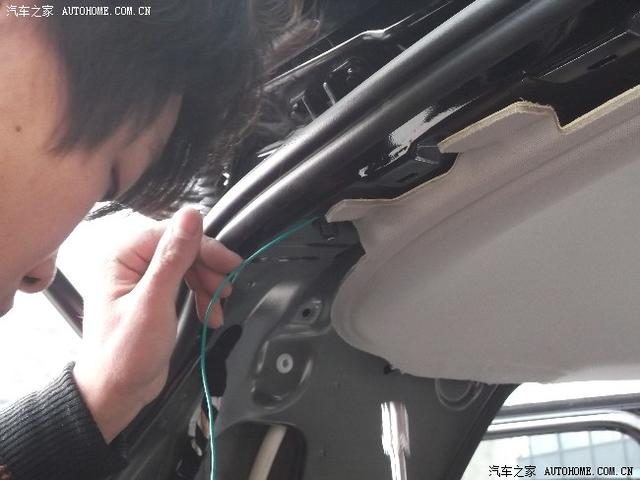

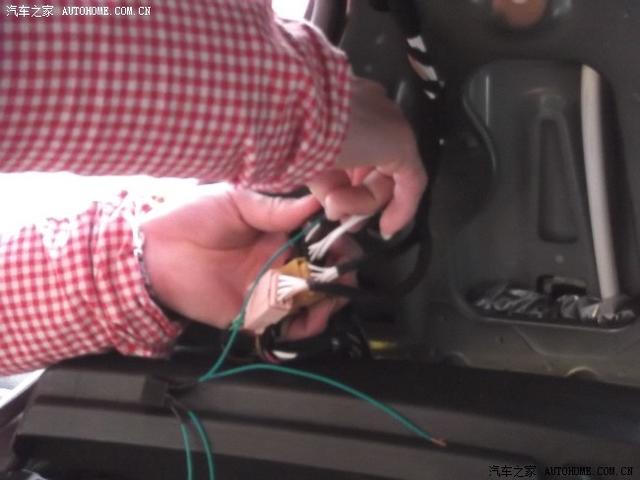

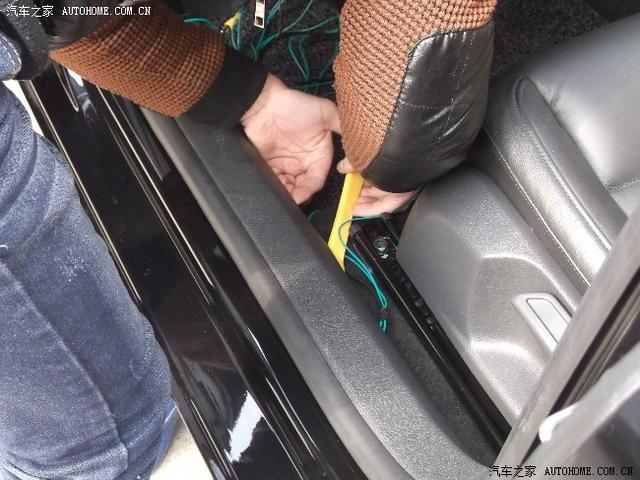

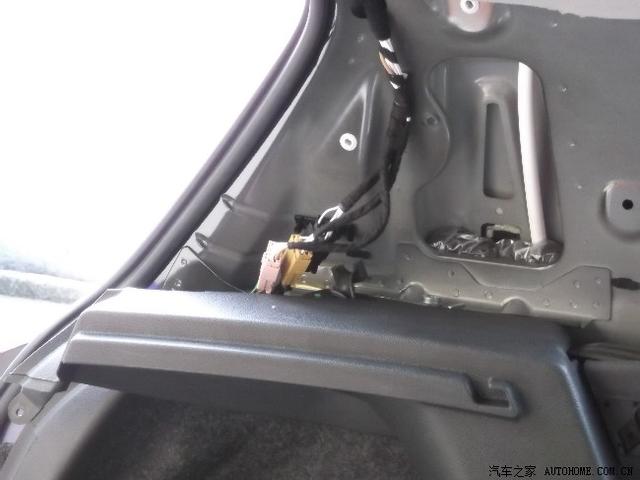

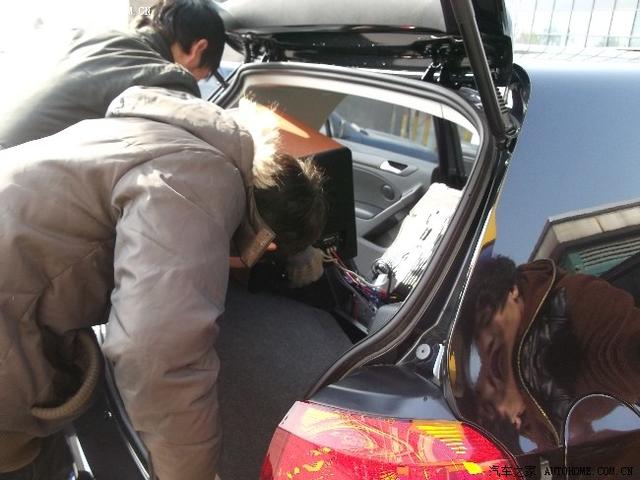

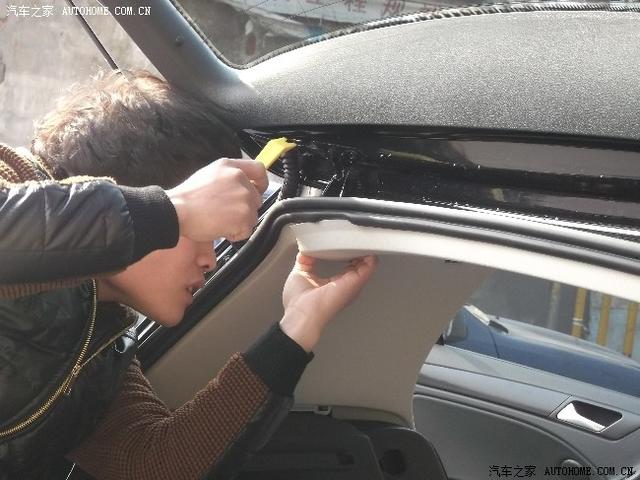

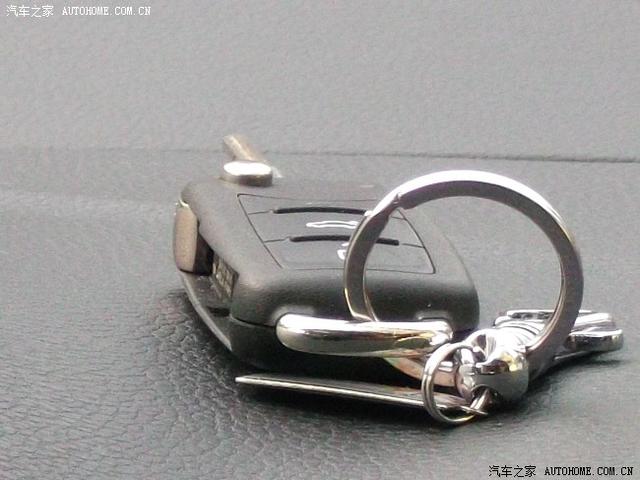

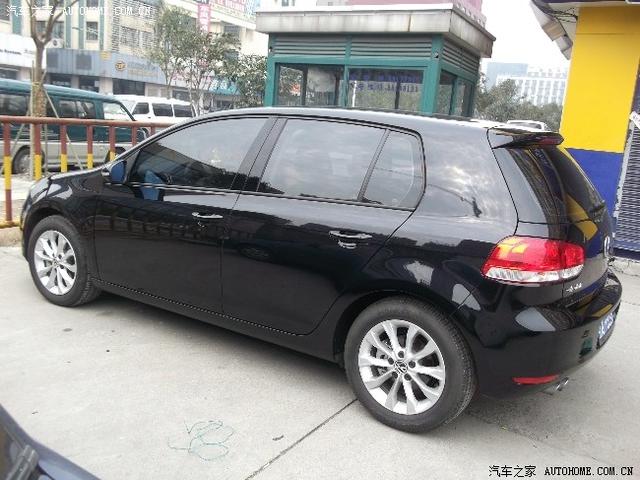

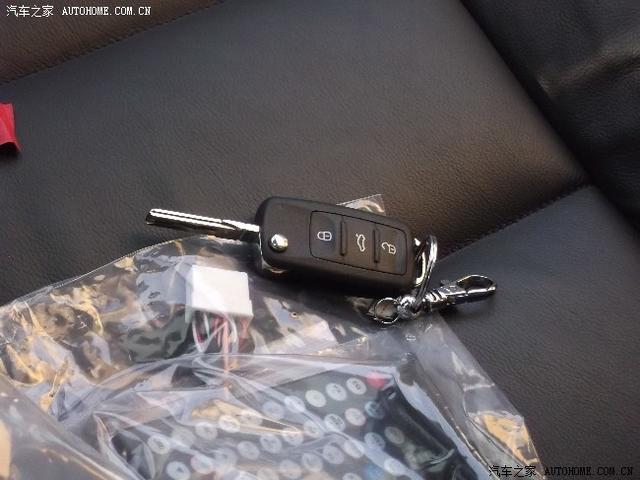

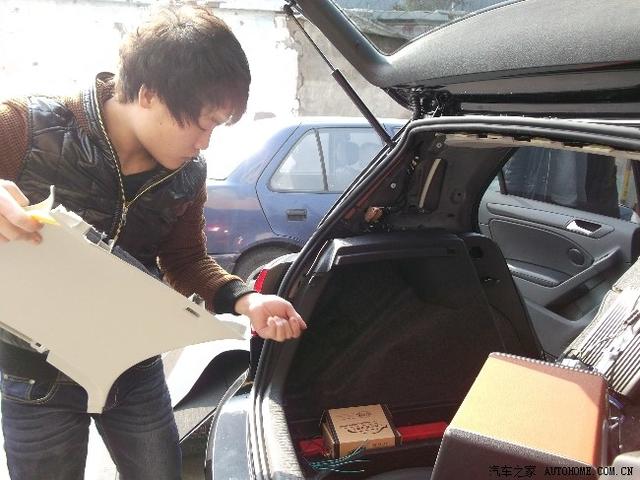

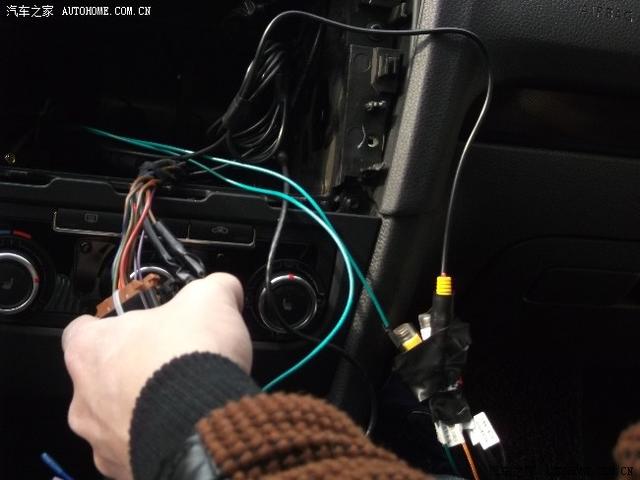

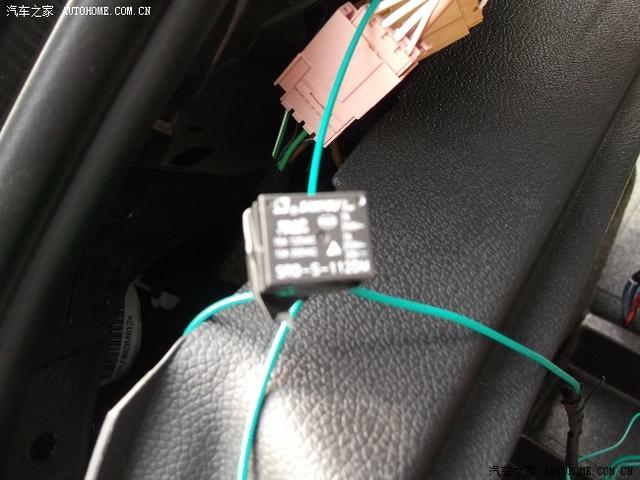

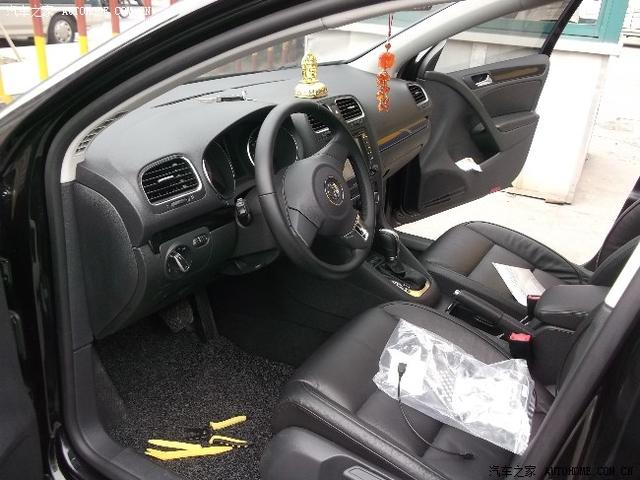

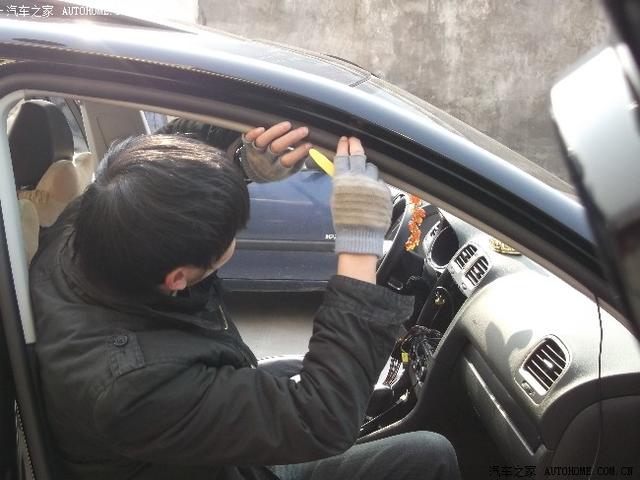

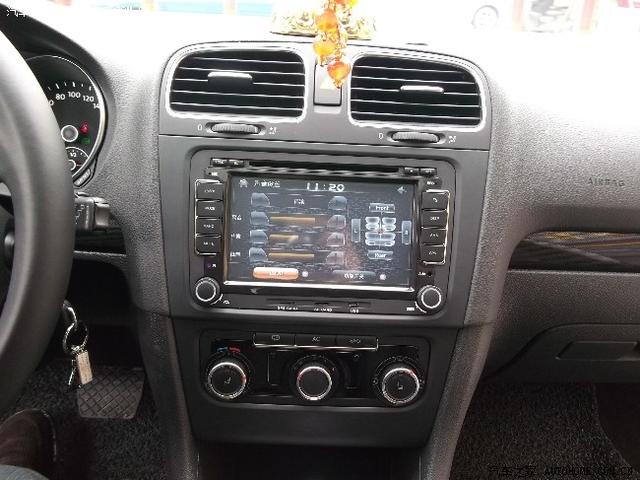

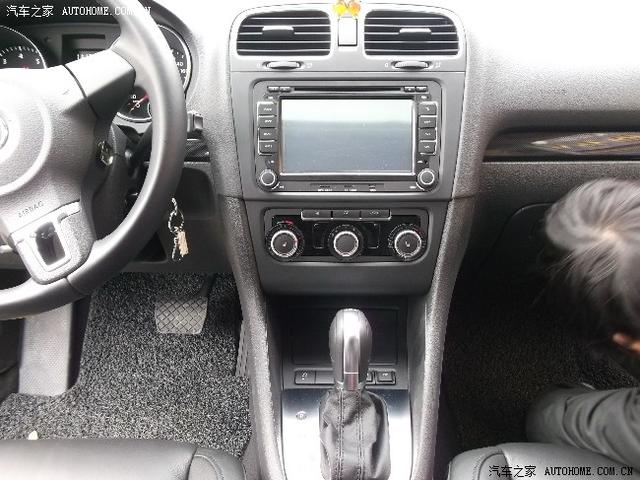

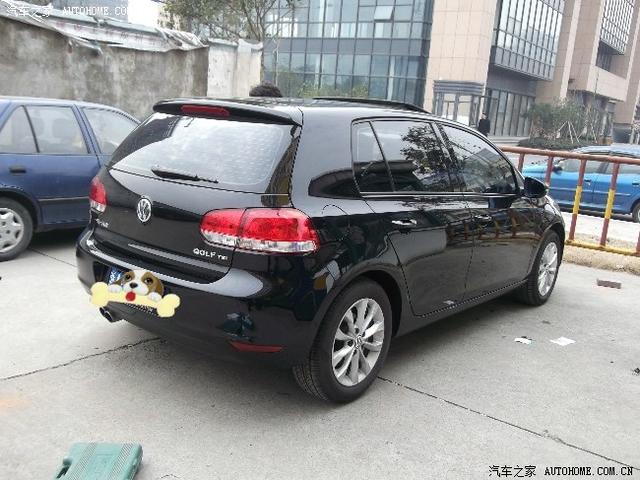

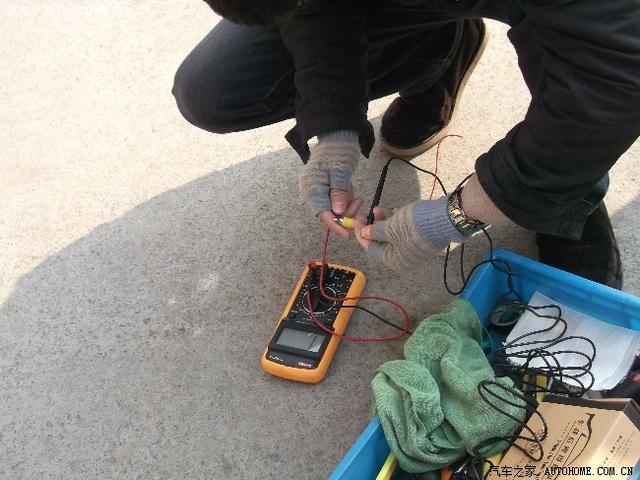

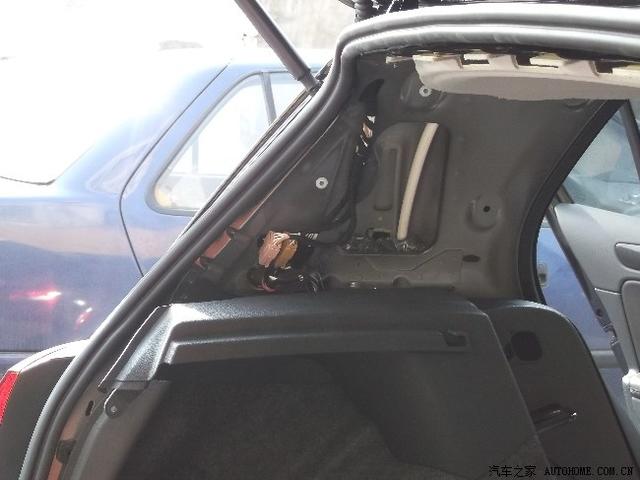

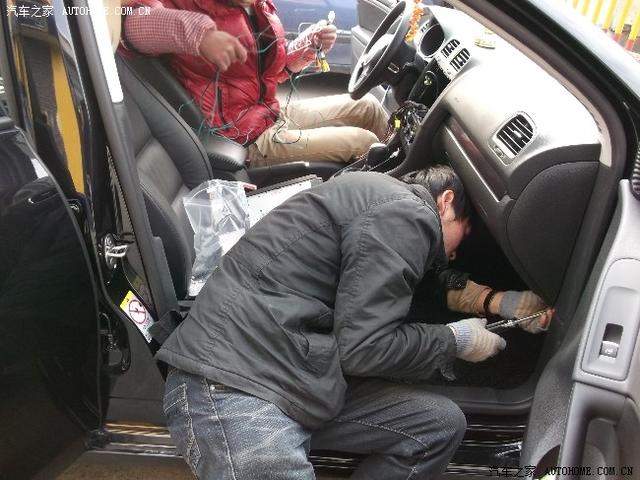

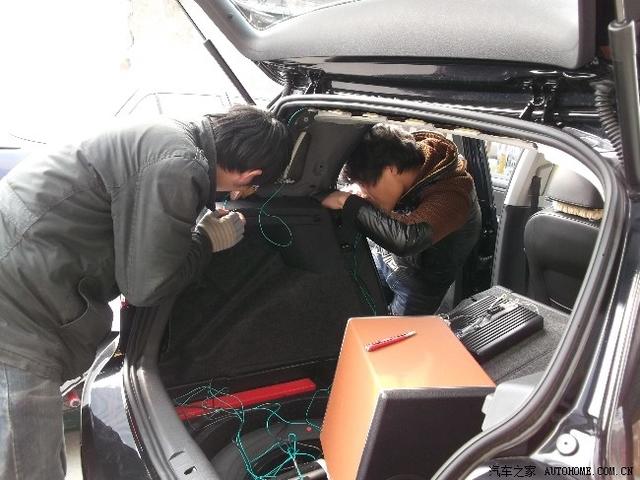

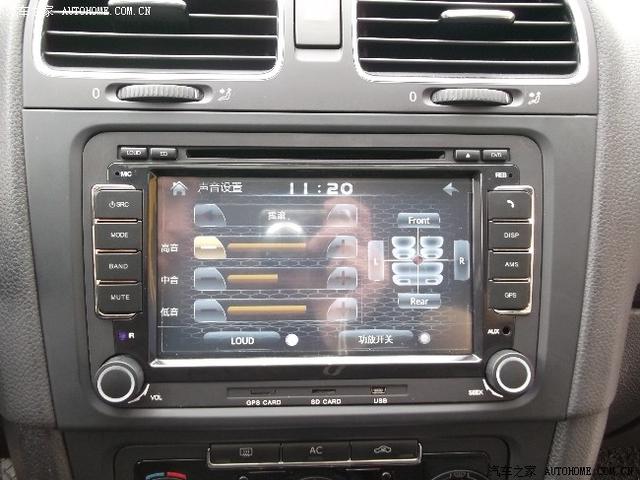

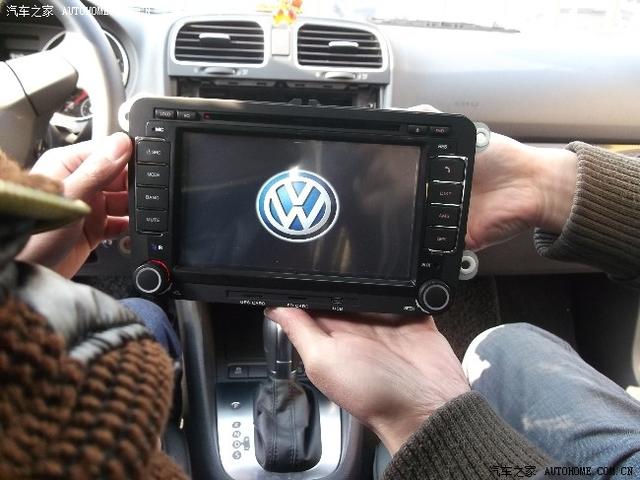

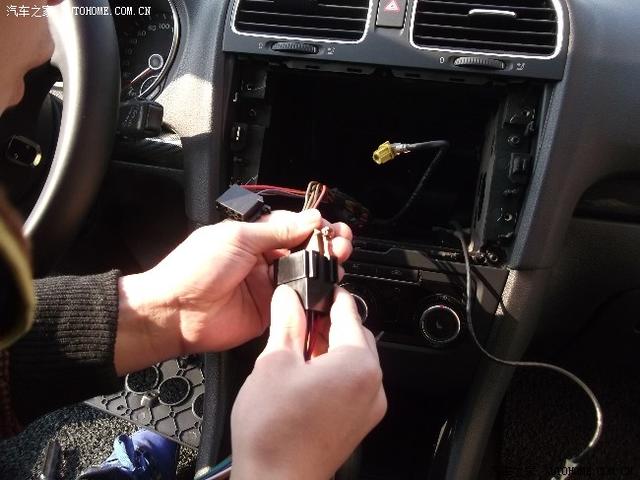

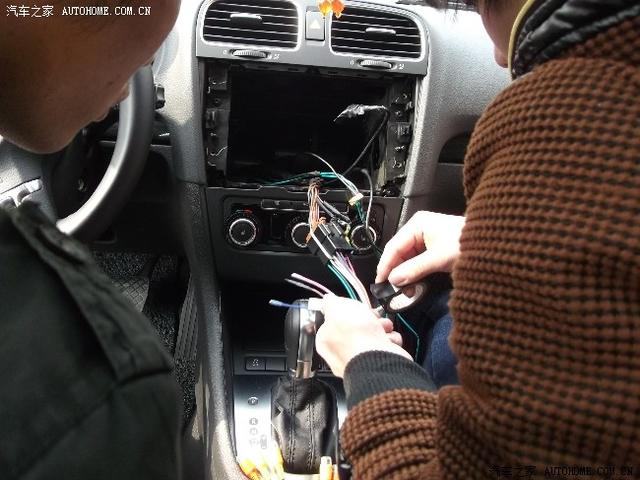

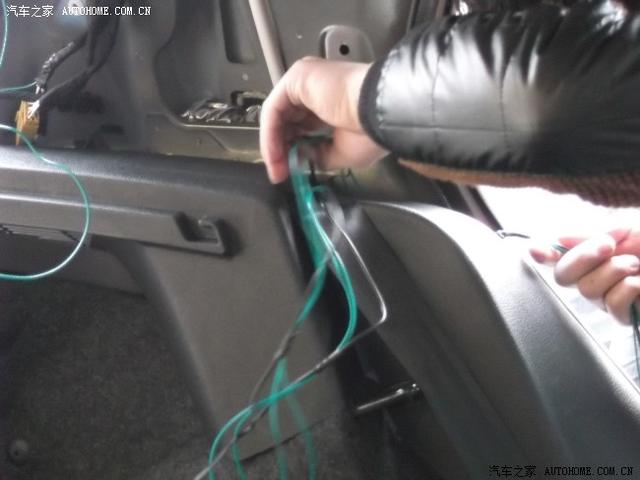

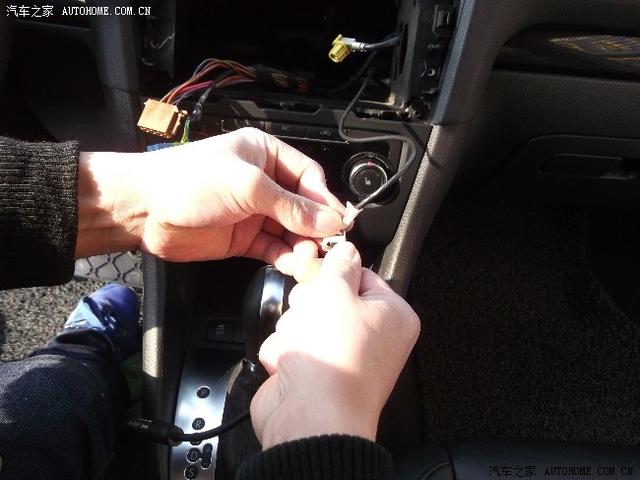

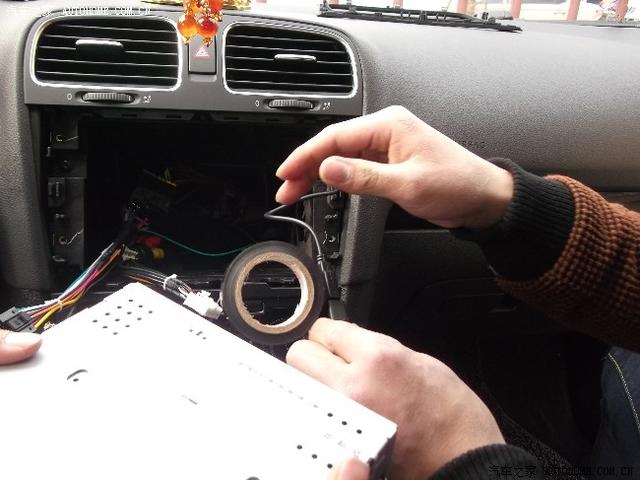

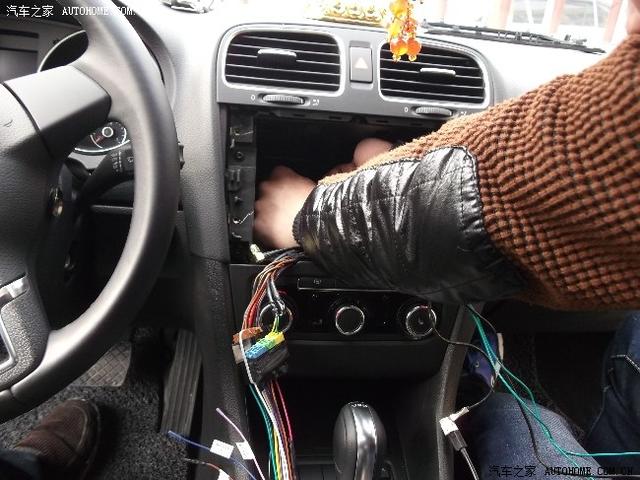

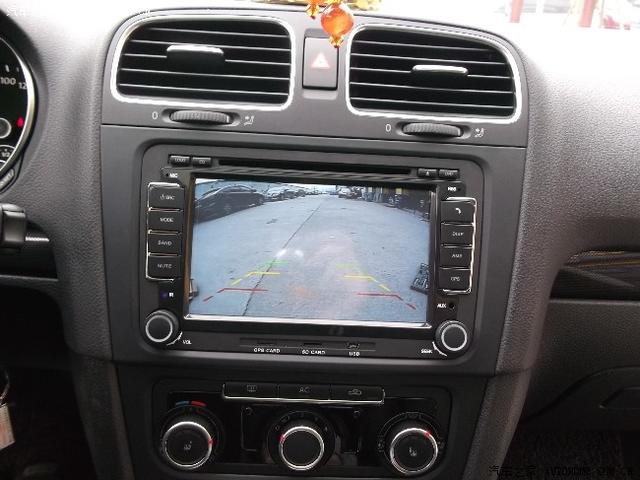

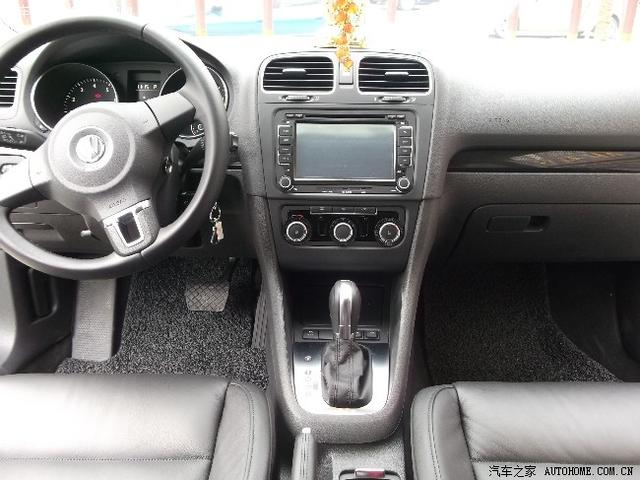

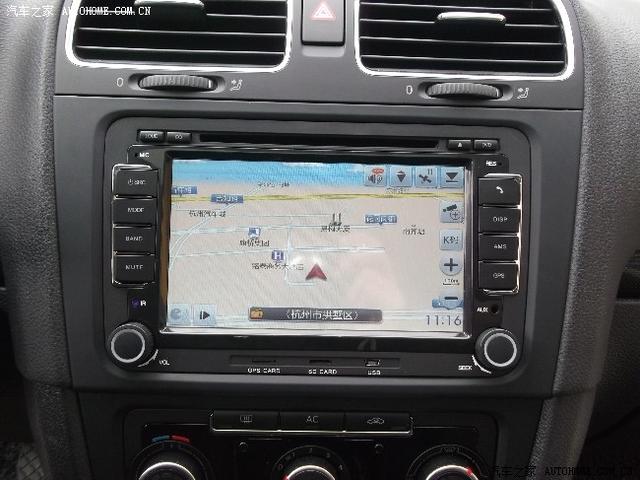

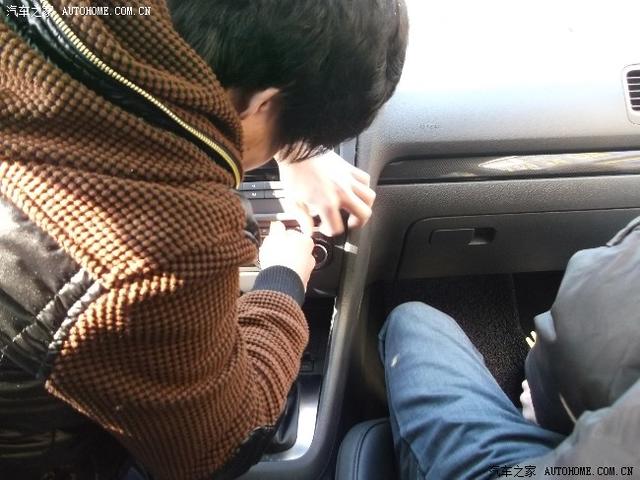

上周六，去汽配城安裝了行影通車載導航，在安裝現場記錄了技術員作業的整個拆裝過程，不敢獨享，上個作業供大家學習。  此路不通，正好為店家提供的免費的施工場地，車停到一角落，熄火下車，等待技術員安裝車載導航以及倒車影像。  低音炮是前不久裝的，改善音質。  上后排記錄過程，大家慢慢欣賞。  拍個照也不容易啊，技術員不配合，細節被擋了。反正就是用那黃棒子撬外面的面框。   心急吃不著熱豆腐，循序漸進。   取下面框，完成了第一步。  去掉面框后露出4顆螺絲，用相應螺絲刀卸下4可螺絲。  拿好螺絲。  卸下的4顆螺絲放放好，拆下原車的這個CD機。  拔掉后面的插頭。  多拍了好幾張，經過挑選還是有幾張可以看清步驟的。  原車的CD機拔掉后面的插頭就拆下來了。  拆去原車CD機后就這么個樣。  拆下來的CD機。  技術員檢測低音炮這么接的，問我我這么知道。    這個是收音機線，對接轉化才可以插到導航上面。   專用線對插，不破壞原車線路，因為不破壞路線，所以放心安裝。  專用線對插好，多出的那個插頭據說鏈接下面USB、AUX的。裝了這款導航，下面的也就不能再使用了，不過會從導航后引一個USB在副駕駛室箱子里供使用，AUX導航機子上面有，所以沒什么影響。  測試機子是否能正常開啟使用，開機大眾標。  收音機頁面。  上面紅紙2可螺絲要去掉，說是固定CD機的，防止CD機芯損壞。裝之前要拆去，不然到時放不進CD光盤。  拆下來的，還有1顆螺絲直接就扔車外了，此時已不需要了。  車鑰匙，沒想頭這導航還有遙控板。   后頭在安裝倒車影像的攝像頭，技術員剛拆下牌照燈框。   這個低音炮。   攝像頭店家說是高清CCD的，防水防震耐低溫。  前頭到這里沒動靜了，估計就等那倒車影像了。  后備箱被搬空。   開拆后備箱。  視頻線測試，要一直引到駕駛室去。  有顆螺絲，有點難擰。  插播小裝飾。     繼續。     面板又一塊拆下。  接下來就這里下工夫了。   技術員在檢查正極，倒車影像的攝像頭取電用。還是第一次通過技術員知道，這車要后備箱門關下來才有電。不過知不知道對我來說都沒什么影響，就長了點見識。  那根白色線就是取電用的。   這個技術員說是為了穩定電壓，是繼電器。   那繼電器怎么接的沒去研究，估計懂的人都知道怎么用，不懂的知道有這么回事就好了。  總的有4根線分出，一根取電，一根連接攝像頭這邊的，一根引到前頭，一根搭鐵。  安裝導航的天線一個小模塊，接收導航信號的。   天線通過蓋板往車中控內走。    技術員的工具。  線直接拉到前頭測試倒車影像。  到時有線搭鐵。   取電處好好包扎了下。   關上門測試倒車影像。1.記得測試前要搭鐵，2.記得關后備箱門，不然都沒影像。   測試正常，開始走線。  通過層層蓋板，看看受益匪淺，長不少見識。    通過層層考驗。   繼續往前走。   又過一關。  到達駕駛室了。通過的就是下面蓋板的空隙，一路隱藏。  到踏板這了，勝利在望。  穿到中控，拉拉緊，下面在綁幾根扎帶固定。   裝裝好，整體看不出走過線的痕跡。     整理中控的各個線。  理理順。       還用到熱縮管，看著還真有點專業。  熱縮管處還用膠帶包包好。   這個是從后頭一直引到前頭的視頻線。    導航后頭的USB引長到副駕駛室那箱里。   插線。  差不多了。     整整到位上螺絲固定。    上面框就完工了。整體效果還不錯，放大版的CD機有點像。  主菜單。    一切正常，開始恢復原樣。   整體的效果：不賴。   下面的卡槽，配送的是4G的導航卡，升級終身免費。   信號挺好，衛星數11。      藍牙配對成功，以后接聽電話，撥打電話省事多了，也提高自身安全了。  聲音設置，可以調音質，音質不錯。   倒車影像很清晰。   使用說明書。  導航前頭USB轉大頭的線。          附上儀表盤。  附上鑰匙。  附上新裝的導航。  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
