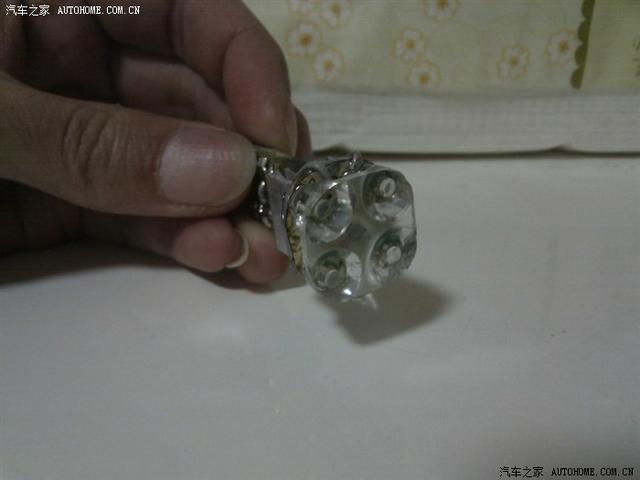

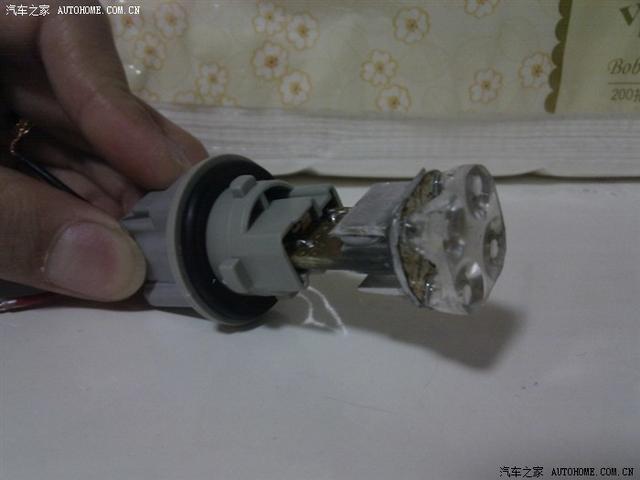

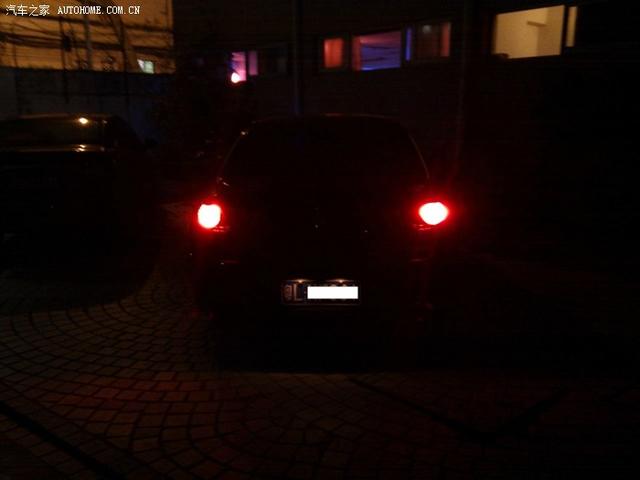

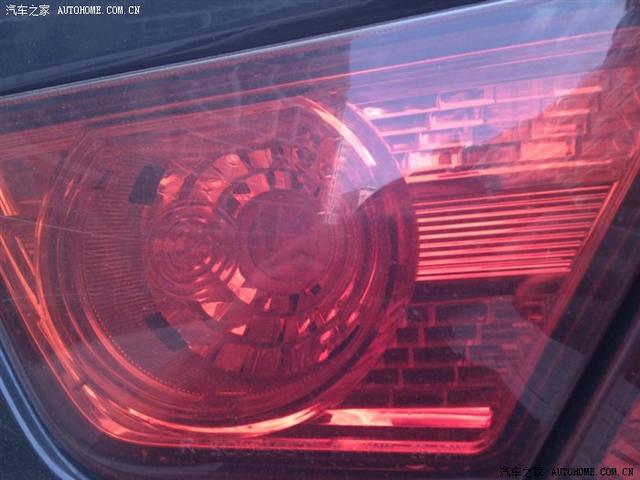

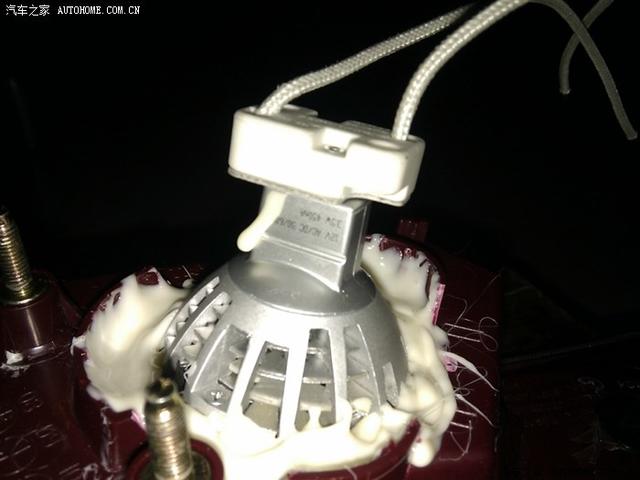

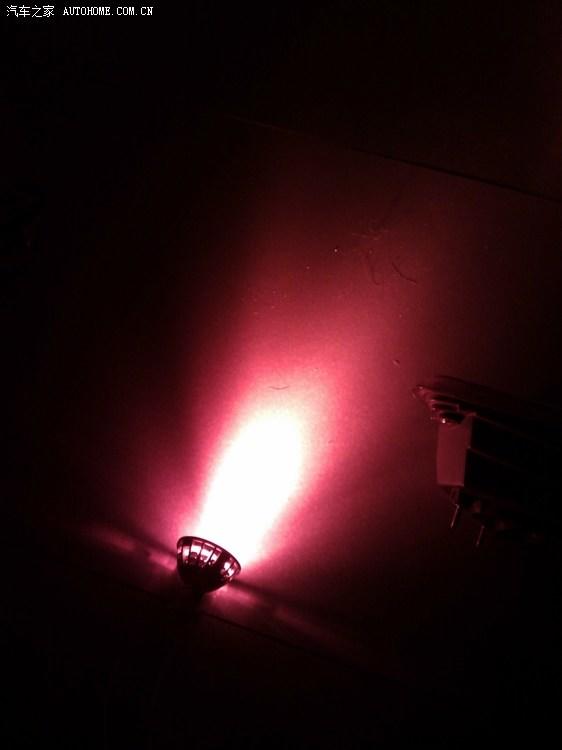

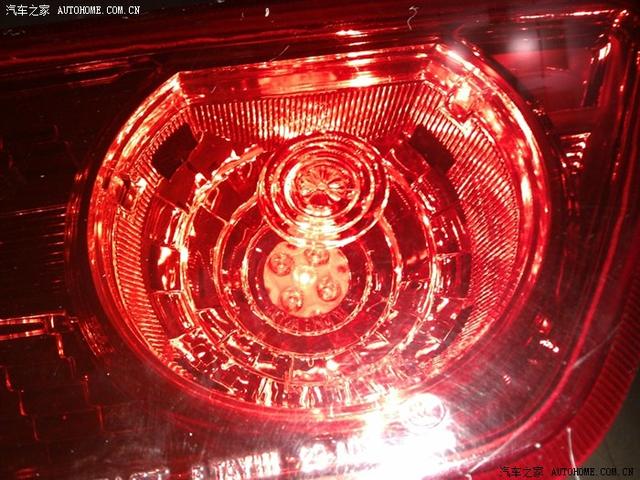

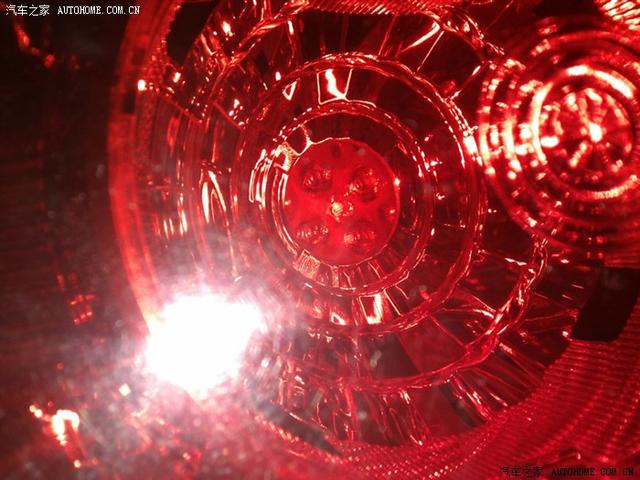

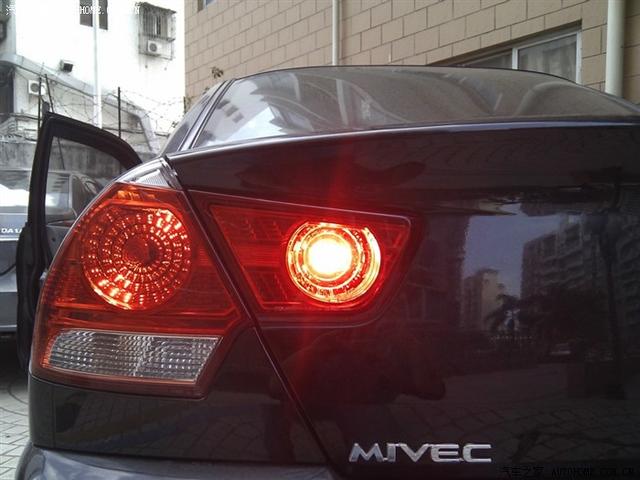

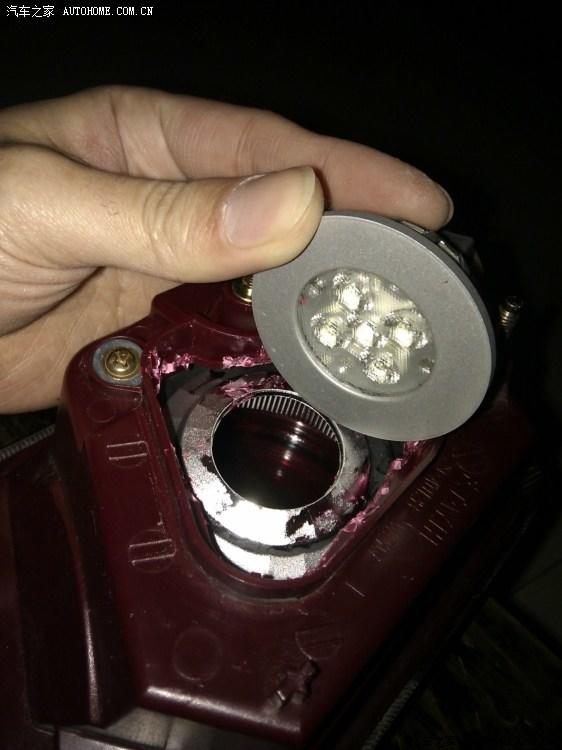

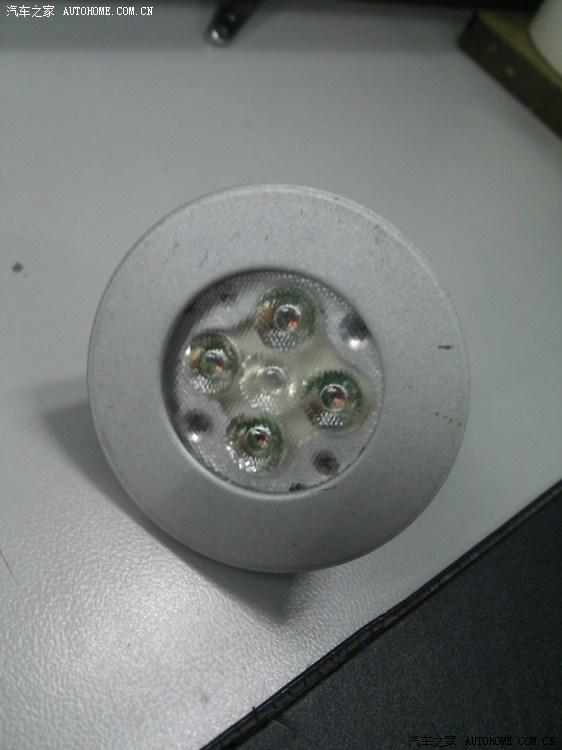

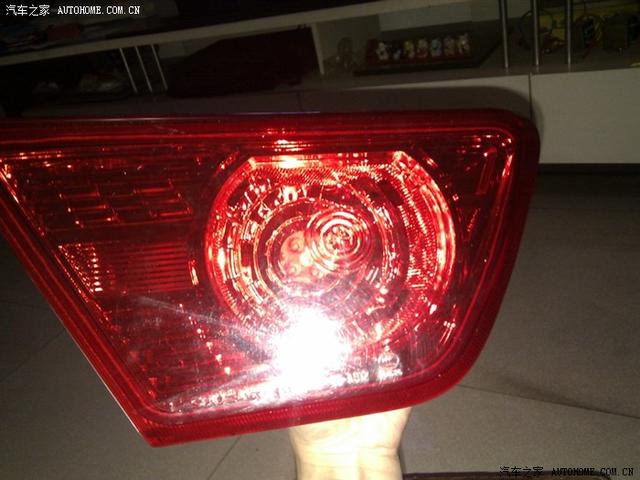

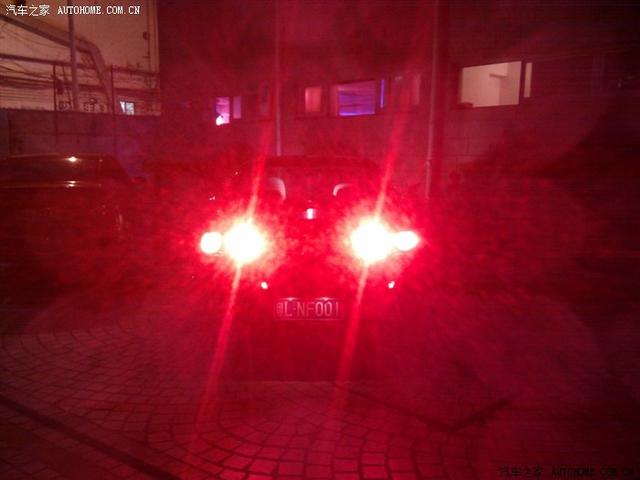

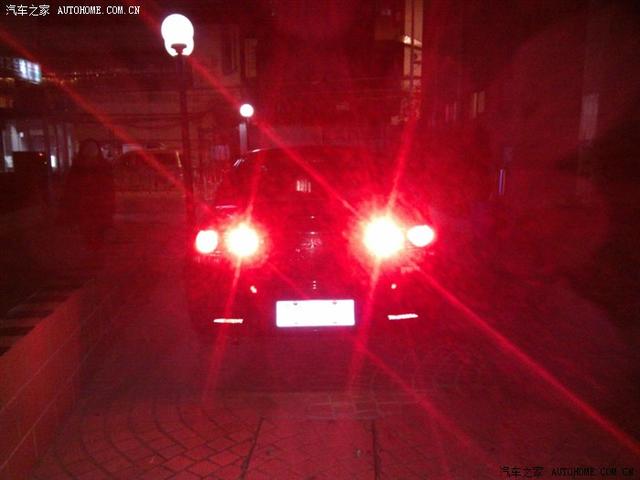

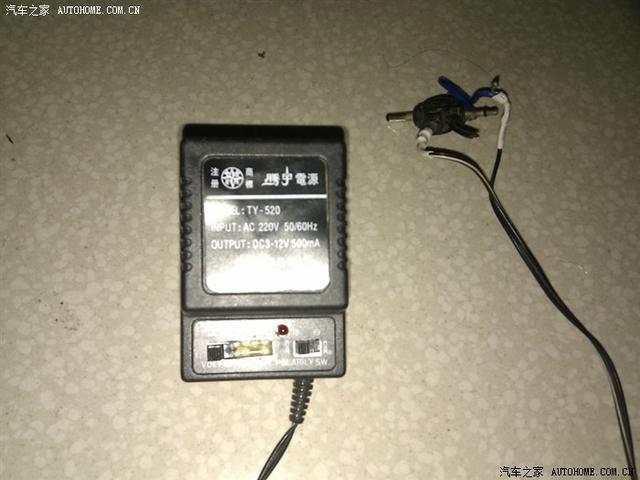

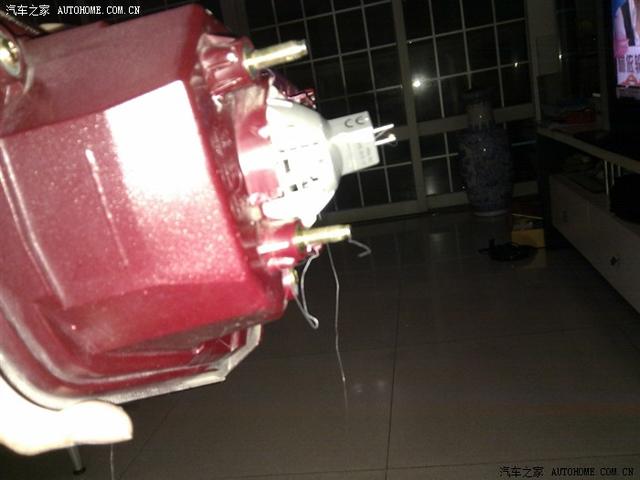

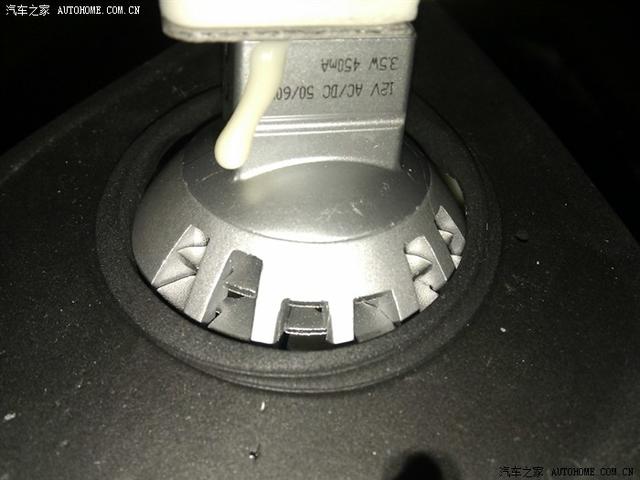

 但是仍然有缺陷，可以從下圖看到，兩個霧燈光照大小不一，左邊的比右邊暗些（原因下面有說明），即是說對付后方喜歡開遠光晃人的司機時馬力仍未全開（大陸還是左肽車多?。?img id="aimg_qQv9k" onclick="zoom(this, this.src, 0, 0, 0)" class="zoom" src="http://img.wangaiche.com/img_lib/2012/02/06/1308_0/img_3eead9f10344bcde0b46e228a33846c8.gif" onmouseover="img_onmouseoverfunc(this)" onload="thumbImg(this)" border="0" alt=" - 汽車改裝網">周末是個好天氣，于是抽了點時間將上一版霧燈的瑕疵徹底改進！ ==========================這就是分割線？================================== 首先是選燈 曾經對比過多種燈泡，包括市面上能買到的和不能輕易買到的： 1、氙氣燈，很亮，但是對安裝空間要求高，還拖著一對安定器，價格老高老高了，最重要的是費電！PASS。 2、原車燈泡+增亮器，感覺像打興奮劑，搞多了對身體不好，也PASS。 3、流氓倒車燈，先不說安裝問題，淘BAO上有買這個的都說用的是大功率芯片+透鏡，什么5W、9W的，我可以告訴大家，一顆CREE XRE能長時間承受的最大功率也就在1W多點兒，至于其余的功率用到哪兒去了，說多了要得罪人了，你懂的。 4、至于探照燈么……搞笑吧？ 最終，選擇了這么個家伙  奧的亮牌MR16 LED射燈，輸入電壓12V AC/DC，輸入電流450mA，自帶驅動電路，輸出電流恒定在500mA  由于汽車電瓶在不同工況下電壓波動較大，因此保證LED輸入電流的恒定是非常重要的！原來的燈用的是4顆CREE暖白光LED，3.5W，已經被我改用了紅光，同樣是CREE芯片，經計算改紅光后是2.5W左右，這樣左右兩個霧燈加一起也就5W的樣子。  這東西淘BAO價大約120元/個，其他國內品牌的MR16 LED射燈會便宜很多，淘BAO上20元左右，外型尺寸都是通用的，例如下圖  選擇色溫在2700K左右的暖白光的就可以了，不一定要改紅光，因?yàn)闊粽志褪羌t的  下面先看看LED射燈的效果，因?yàn)槭?2V輸入，所以用上了珍藏多年的寶貝  關燈，上電  家里，對著鏡子  注意是夜晚，屋子里關燈時的照片哦，夠亮吧  開了照明燈時的效果，露臉了   說了那么多，下面開始進入正題！ 要改燈么，當然得先將燈罩拆下，具體怎么拆就不上圖了，下掉兩顆螺母后使勁拉，沒事，旁邊有兩個卡子，斷了也沒關系，不影響回裝，我的兩個都斷了   將防水墊取下，可以看到燈座的結構，我們要做的就是，用剪鉗為LED清理出一片可供安置的空間  將中心部位的塑料支架剪掉后，就能清楚的看見反光罩  對比一下位置，確定要繼續剪掉的部位  目的是要讓LED射燈與反光罩親密接觸！  繼續剪成這樣就差不多了  放進去試試，正好  用手托著看看正面的效果  內部，可以看到燈罩原來開的孔，大小正合適  接下來要將LED射燈固定，我用的是這個，熱熔膠  通電后5分鐘左右就能用了，將LED射燈與燈座周邊的空隙填滿  因?yàn)闊糇鈿づc反光罩之間是空的，因此打一圈膠后最好倒置一會，讓膠能稍微凝固再繼續打膠，可以多打幾次膠，效果更好。萬一打膠的位置錯了也沒關系，弄點酒精抹上去就可以輕松掰下來了  再看看內部情況，熱熔膠凝固的速度非?？?，不會滲入反光罩里面，可以放心  已經凝固了，很硬很牢固。  休息一下，繼續射燈接線方面，我用了這個專用的插座  其實沒有這個也可以，直接將導線焊在LED射燈的輸入針腳上就行  測試一下目前的效果，上電  關燈后再看看，照射的范圍還可以  對著鏡子來一張  測試完后將防塵墊片裝回  放大一點看，還是很貼合的  再放大看細節，細節決定成敗啊  這里有一點要注意，在壇里看到有車友鉆孔加霧燈后，洗車或者下雨時有漏水的可能，因此決定在防水方面再做一點措施，用的是這個  就是用來包裝家具、電器的那種薄薄的棉，防水防塵  裁成合適大小后包在霧燈總成后面，露出螺絲跟插頭就可以了  再將防塵墊片裝回  如此，霧燈總成已經改裝完畢，接下來就是裝車，試燈！ 開尾箱蓋，對準了窟窿將霧燈總成插回去，螺母旋緊。尾箱蓋已經做了隔音，為了改燈只能將隔音棉掀開了，各位將就看吧  開始接線，原來的燈座沒用了，留不留自己決定，我是直接剪線。紅色是正極，右邊兩根黑色的線是另一個霧燈的導線。  接線很簡單，將LED射燈的輸入線跟原來燈座的兩根線并聯就行，正負極無所謂，驅動電路自帶整流橋  接好線后用電工膠布包好，插頭接上  插頭接好的樣子，可以看到防水棉  看看整體，隔音棉都被扯得稀爛   懶得重新整塊重貼隔音棉了，于是剪了一長條蓋上  總成裝車完畢，看看效果，能看出來是改裝過的么  另一邊，上次改的。由于原本只是假燈，所以要在尾箱蓋相應位置鉆孔。同樣總成底部和反光罩也要鉆孔，空徑參考左邊霧燈吧，圖就沒法上了。  點火，亮燈試試。尾燈和霧燈都開了，雖然是白天，也能對比一下兩者的亮度  尾部整體，尾燈也是自己DIY的LED，比原燈要亮。對比改裝后尾燈和霧燈的亮度  接下來看看夜晚時的效果！在等待夜晚來臨，無聊中，這是第一次改的左霧燈，直接插原車燈座上的  透鏡+鋁基板+散熱鋁片+萬能板，純手工打造的燈泡  看到了吧，4顆燈有4個獨立的透鏡，這就是亮度和穿透力都甩掉流氓燈幾條街的秘密 可惜為了無損安裝，只能將透鏡和散熱片剪得很小，并且串聯了三個5歐姆10W的限流電阻，使得亮度有所降低，因此出現開頭那張圖里的，左霧燈比右霧燈稍暗的情況。 這是裝在原車燈座上的效果，現在已經一邊涼快去了   晚飯后夜幕降臨，終于可以試燈了  先來一張只亮尾燈的，DIY的LED給力吧？ 點火，亮霧燈！火力全開的結果是尾燈渺小了……  沒開霧燈時，車后面  霧燈點亮后的效果  可以看到，無論是照射范圍，還是穿透力，都絕非原車霧燈可比。最大的好處是，夜晚倒車時那個清晰啊…… 至此，小3的LED射燈改裝霧燈已全部完畢。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
