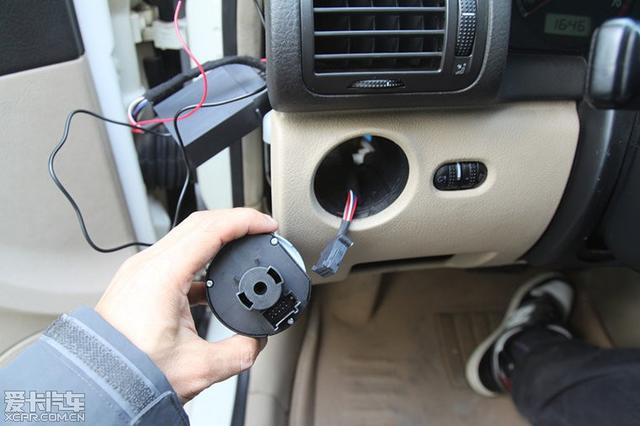

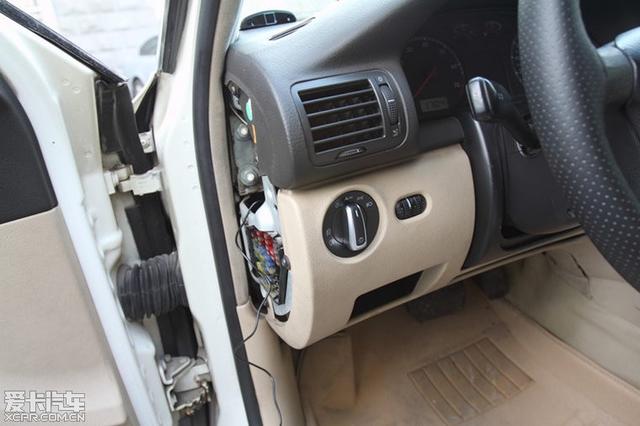

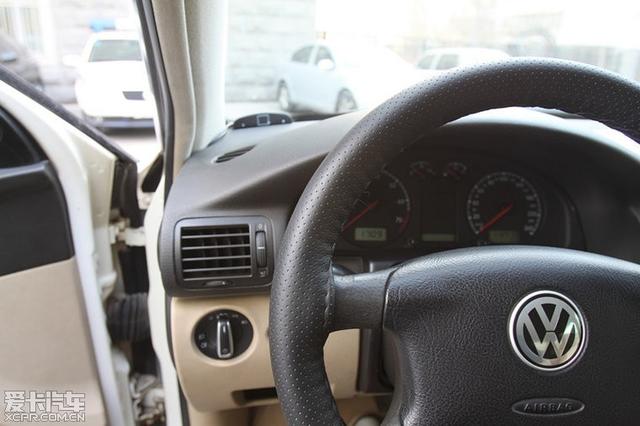

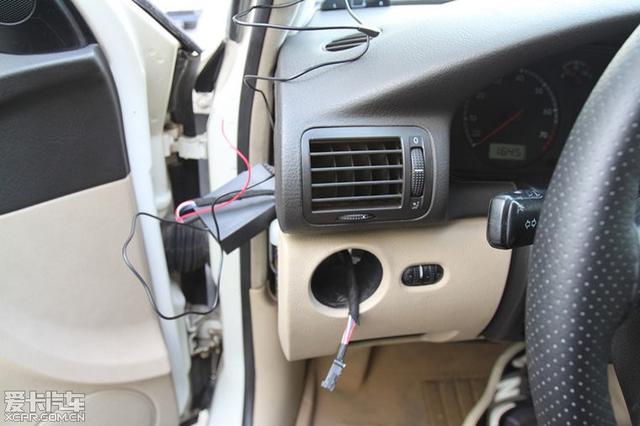

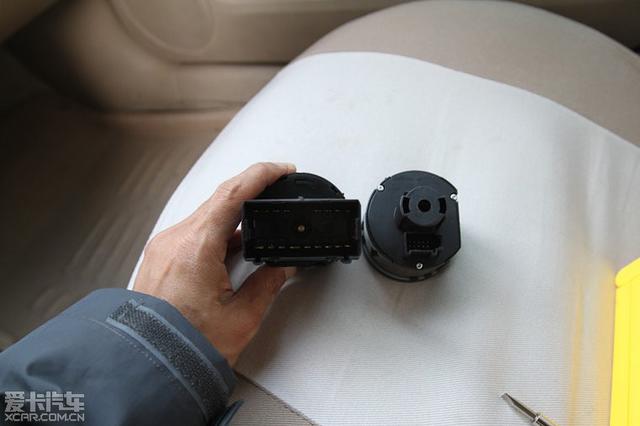

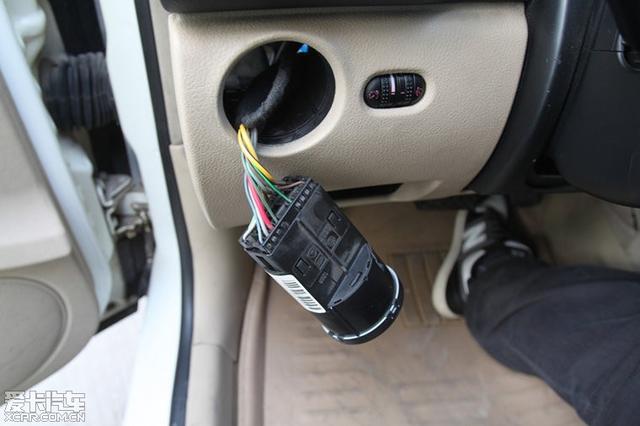

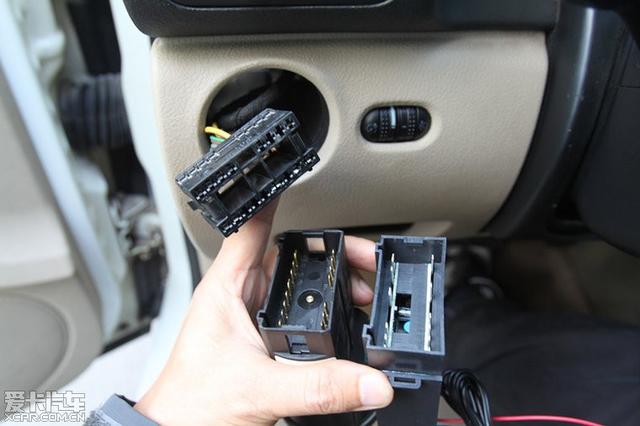

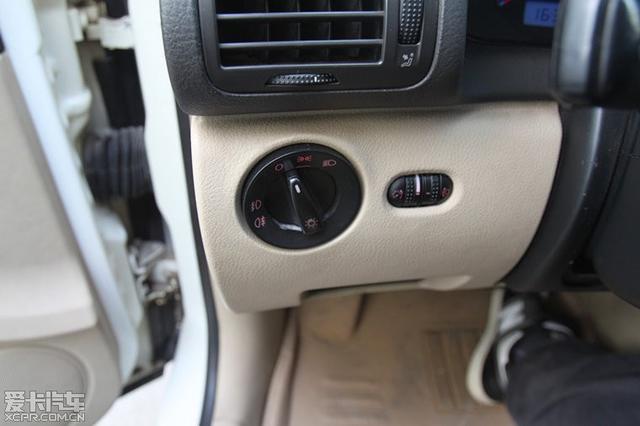

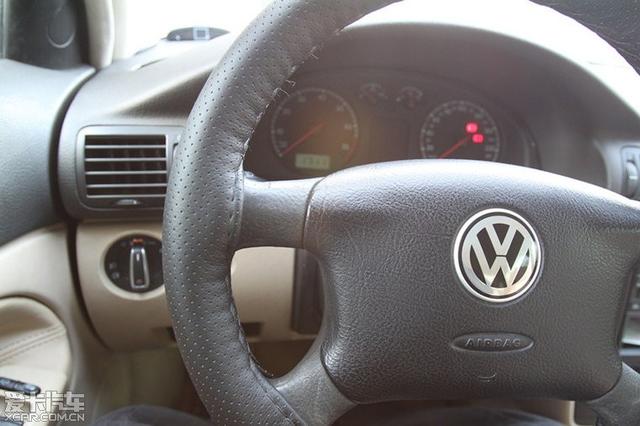

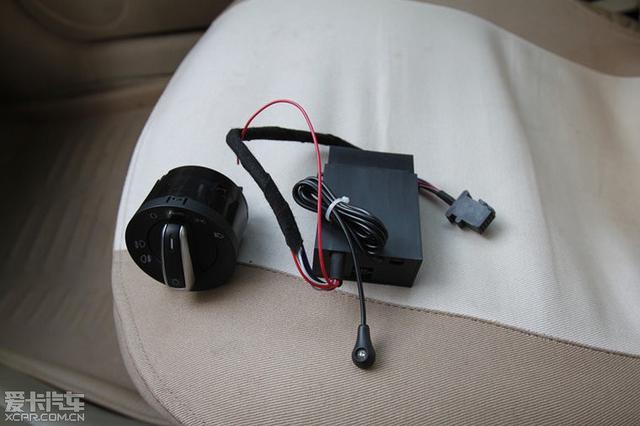

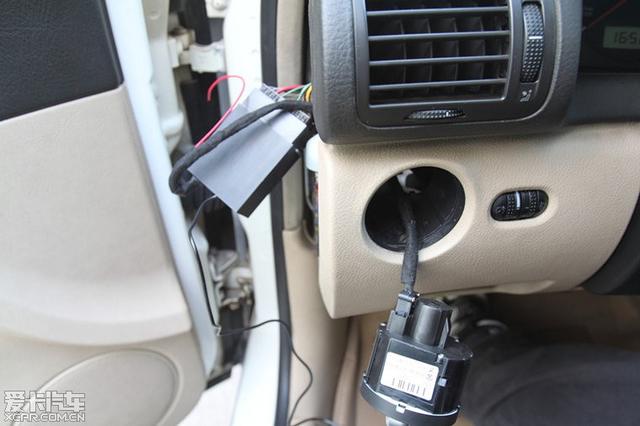

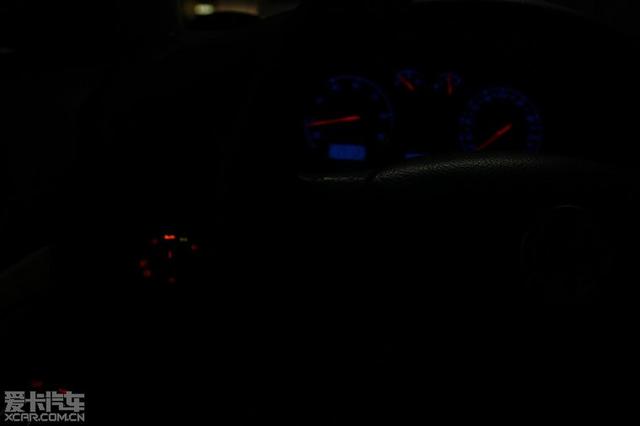

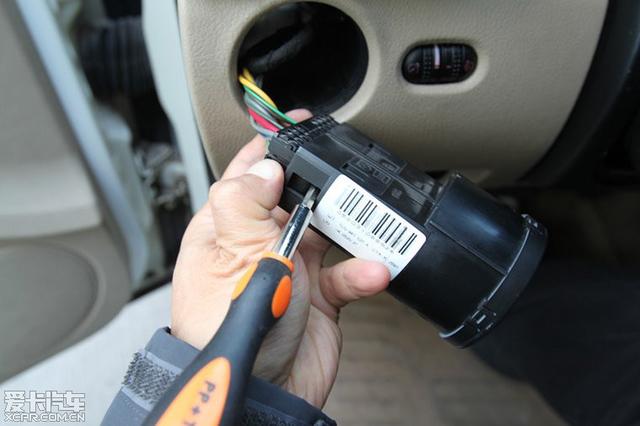

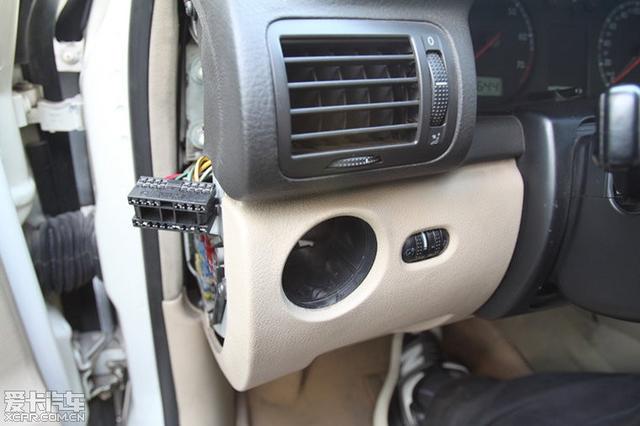

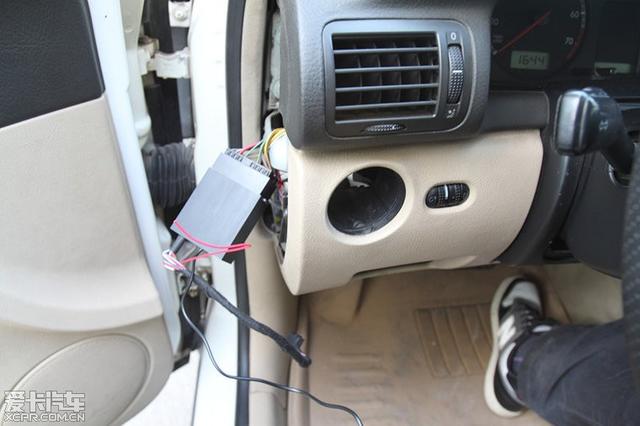

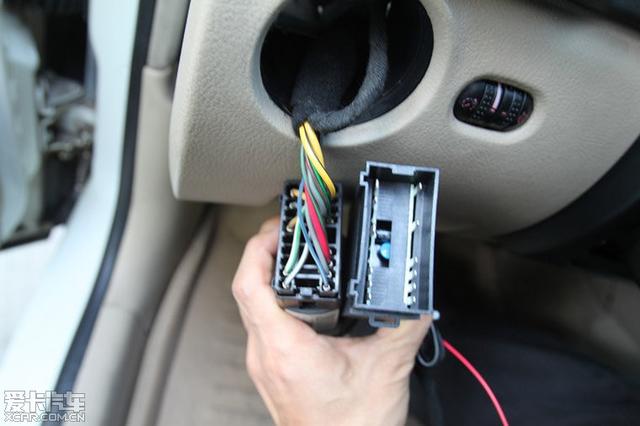

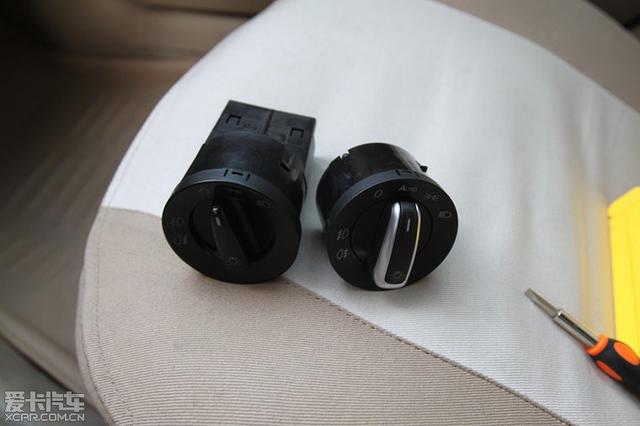

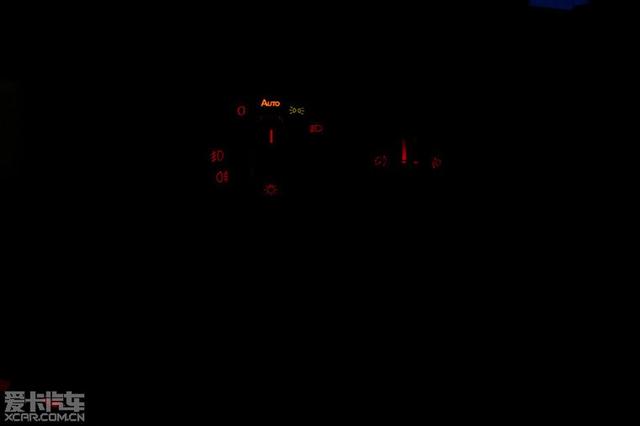

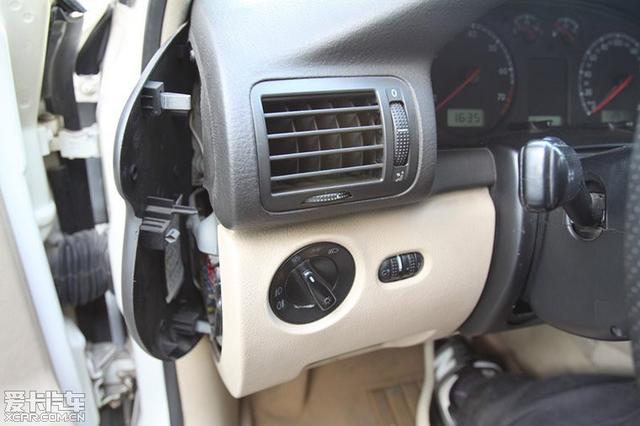

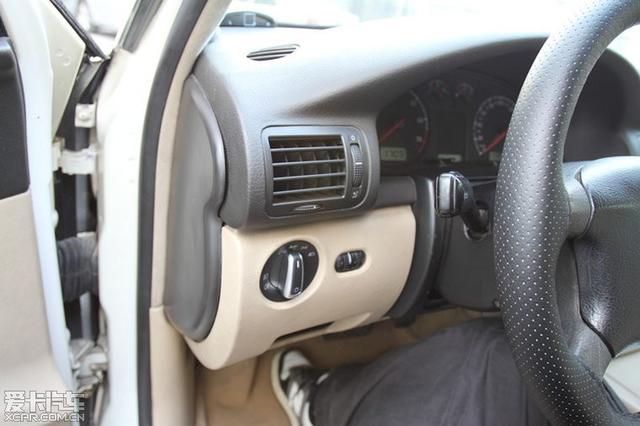

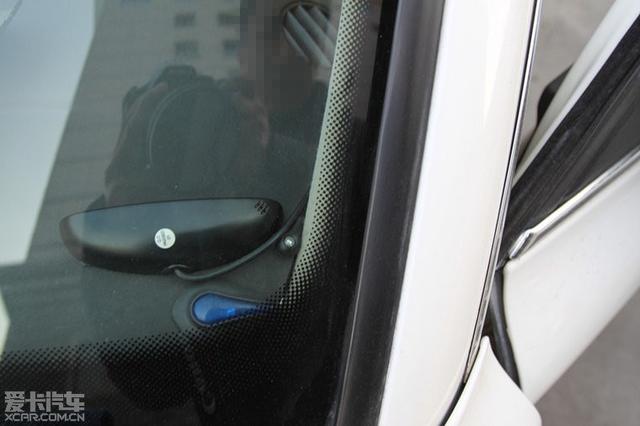

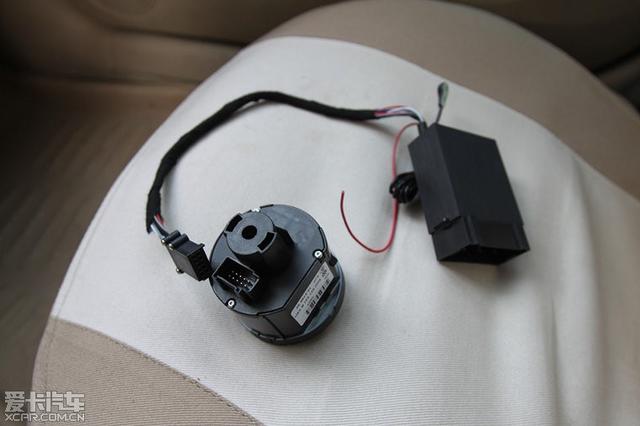

 下圖說明模塊的控制線插座插到新大燈控制開關后面  新舊大燈控制開關對比，完全是無損安裝，安裝結構一致，完美貼合  大燈控制開關后面的接口是不同的  開工，先拆儀表臺左側蓋板，這個用手摳，里面3個卡子，慢慢摳就是了，最終就如圖所示開了  大燈開關拆卸，先撥到O檔，向下壓開關，再向右擰到距開大燈檔一半的地方，如圖，向外拉，就整體出來  完全出來的舊大燈開關  舊大燈開關和自動模塊背后的接口，是統一的  將線束卡子取出，按住彈性限位卡，用平口起子輕撬如圖所示位置，另一邊照做，就可分離插頭  分離后的直觀效果圖  將線束插頭從大燈控制開關安裝位的圓孔退回，從側面穿出待用  將自動大燈模塊與線束插頭插接，插座有防呆設計，沒可能插反  將模塊上的新大燈控制開關線束從圓孔中引出待用  與新大燈控制開關的對應插接位置  插接，并將裸露的電線用車用布基膠布纏好  將新大燈控制開關歸位，將控制模塊放入儀表臺內，并用扎帶固定  將感光頭從儀表臺與左A柱的縫隙中穿出，置于A柱下的儀表臺上，可見光的位置固定（自帶膠）  復原左側蓋板  正視安裝效果  通電，一次成功，沒問題  進入車庫自動點亮大燈，我使用默認設置，進入車庫黑暗環境，延遲大約1秒就亮了  近看新的大燈控制開關亮燈狀態，漂亮啊，熄火還帶伴我回家，大燈亮10秒再熄滅，帥！  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
