加裝后視攝像頭

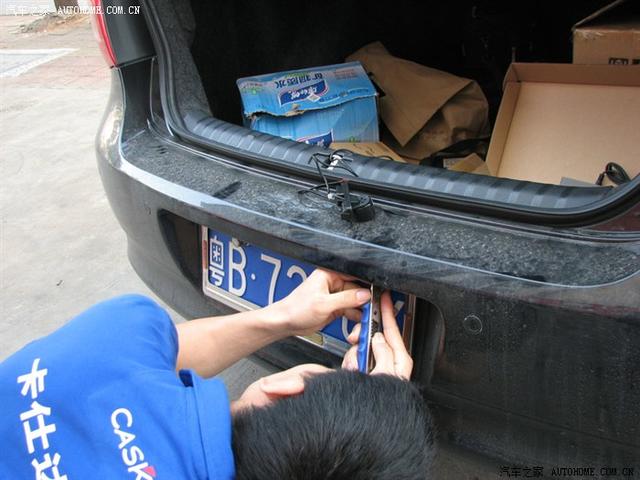

與其他導航后視安裝沒什么兩樣，用邁騰專車專用后視攝像頭更換牌照燈，然后走線至前方。

2、拆門，裝左右攝像頭。

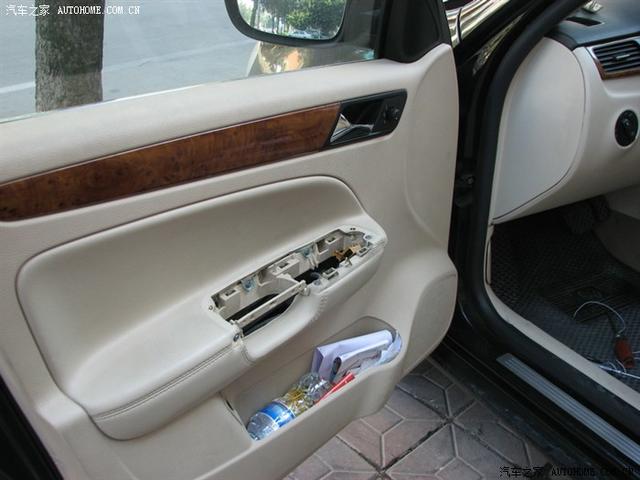

先拆下門把手。



再拆下周邊緊固螺絲。

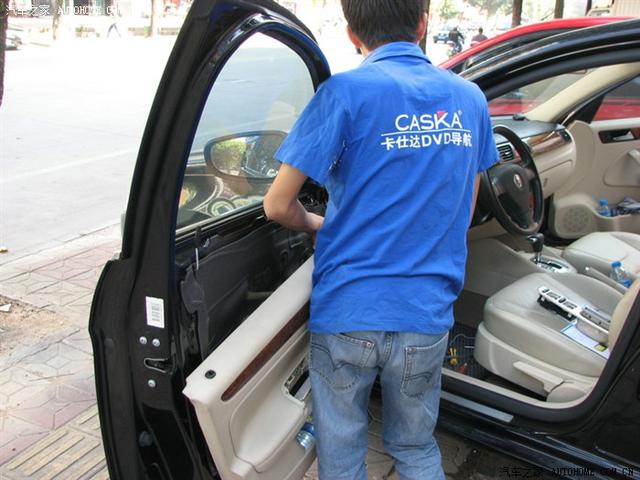

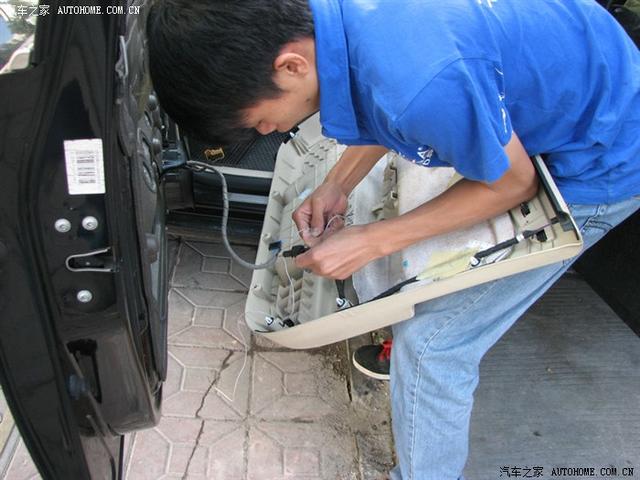

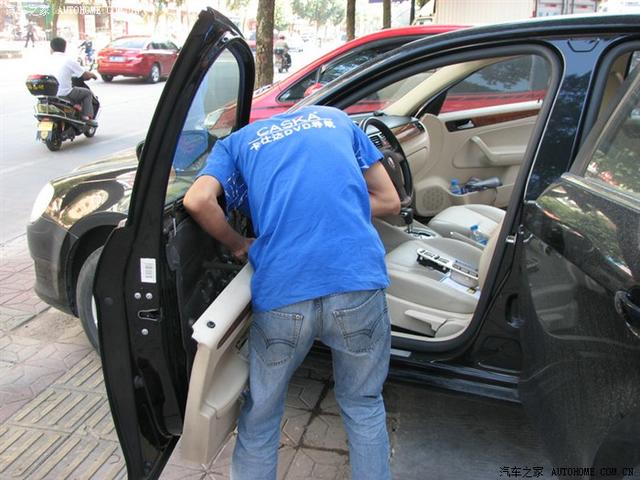

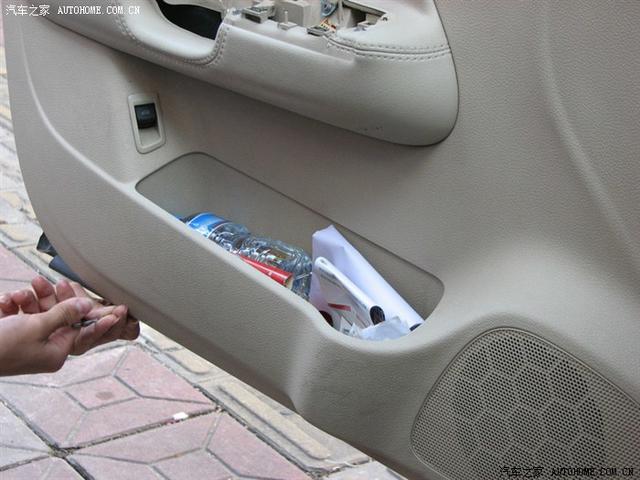

取下門內側門板。

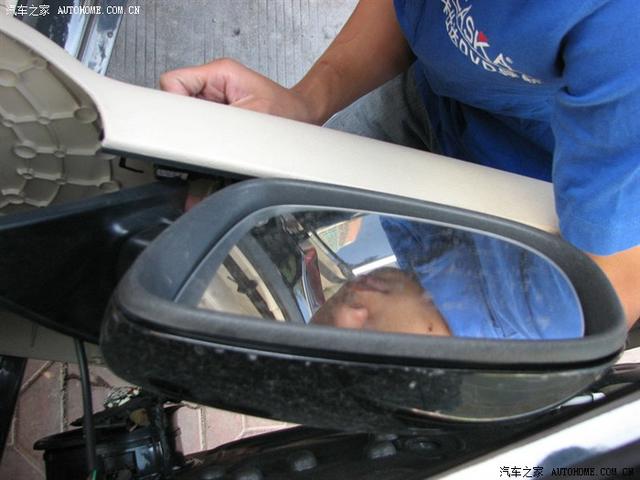

取下后視鏡。



       一個小細節：裝機人員取下后視鏡后，再接上電動調節后視鏡，觀察攝像頭安裝的位置是否會影響電動調節后視鏡，從而來確定左右攝像頭的準確安裝位置。

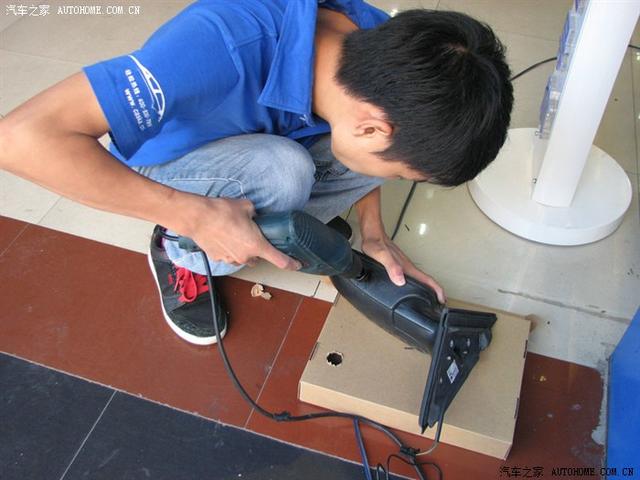

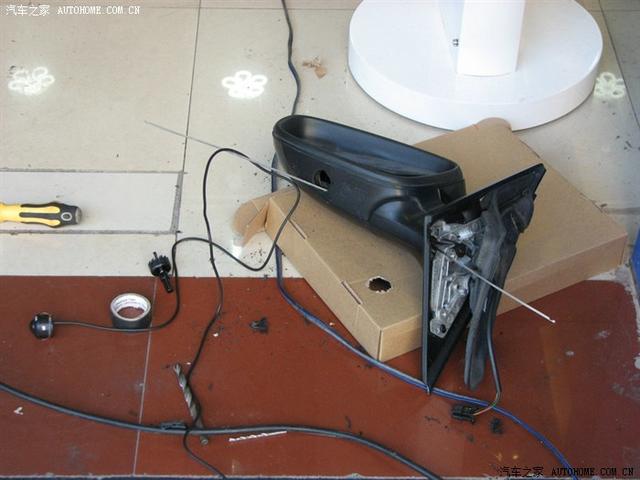

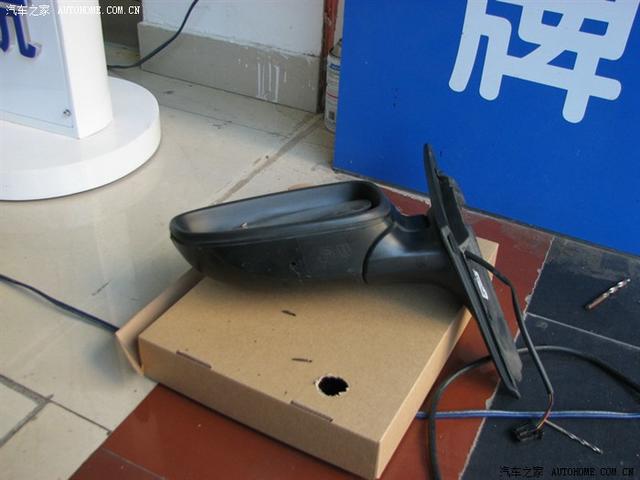

打孔。紙板上的洞是安裝人員用來確認孔的大小是否可以正確安裝攝像頭。（比較細心）



       穿線。原本想打完孔后就可以直接穿線過來，沒想到寶來的車線比較難穿。安裝人員說德系的車都這樣，如果是日系、韓系和國產車，就比較容易穿線。好在凱自達的線頭是特細的接頭，穿線還相對容易了些。

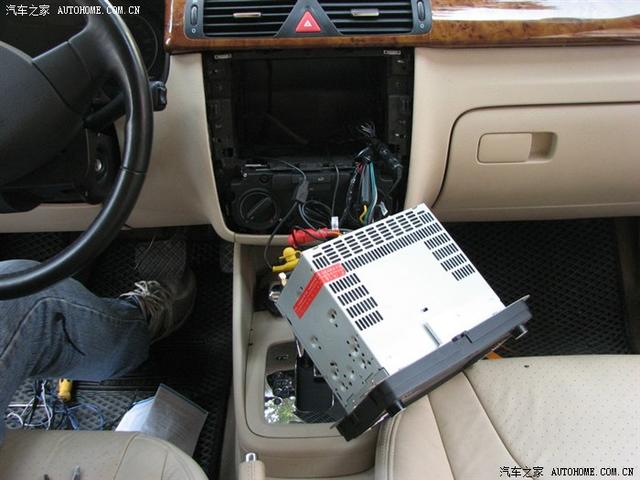

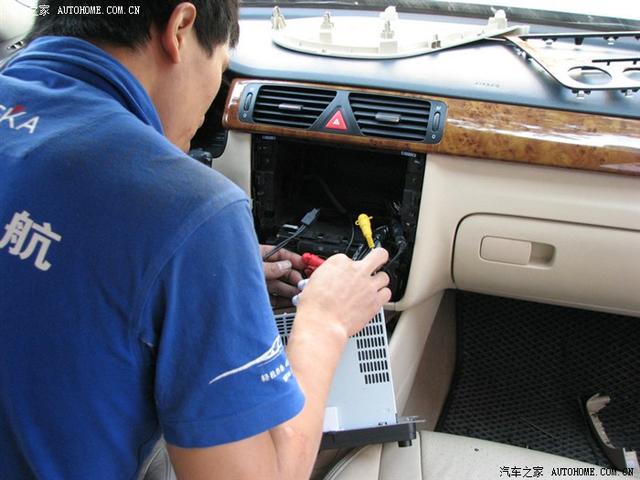

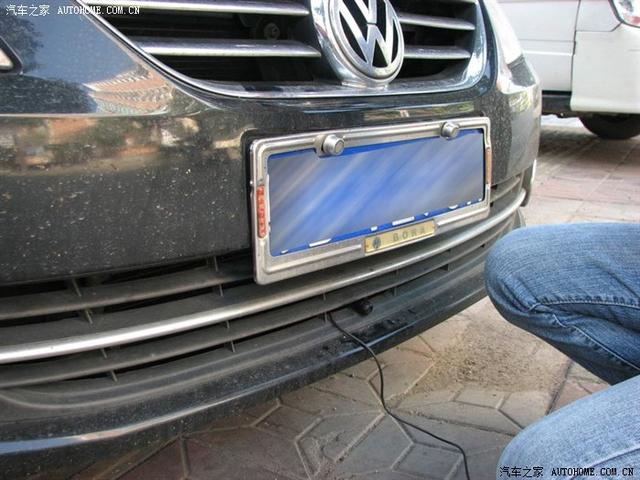

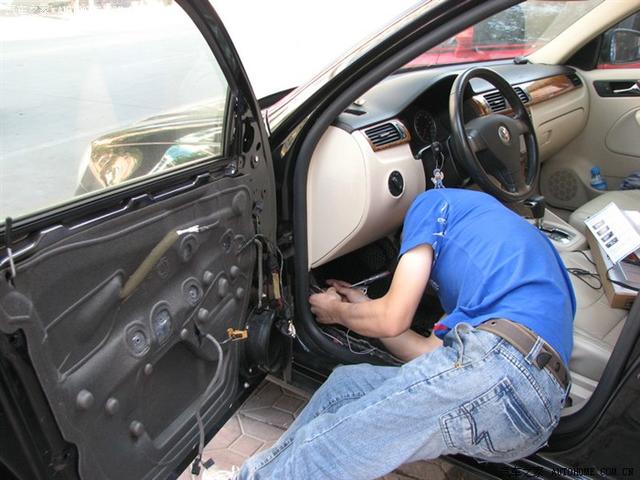

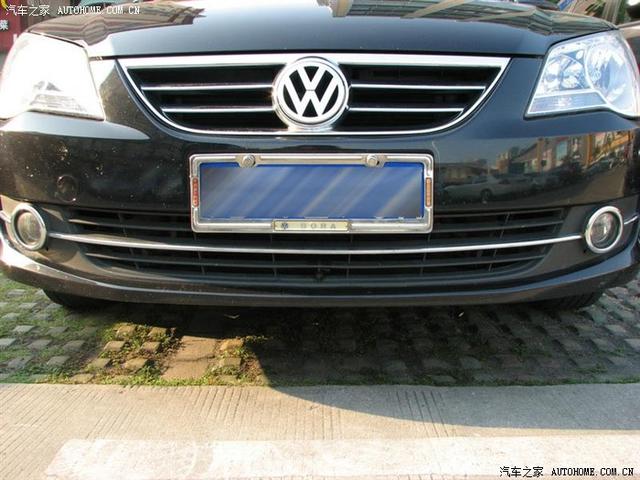

       與此同時，另一安裝人員已將前攝像頭走線安裝完畢，并且在駕駛側將控制線一一找到。拆下導航，將視頻輸入到導航視頻，并接好倒車控制線。






按照說明書接好線調試OK后，剩下的工作是將拆下的門、導航全部裝回，把主機的接線全部接好，主機裝在了方向盤左下方。






       工時：兩個安裝工，9：55開始裝，全部裝好驗收的時間為12：40，共用了三個小時。主要慢在1、后視鏡打洞穿線，不熟悉的原因，第一個左后視鏡搞了好長時間，第二個右面的右后視鏡打孔穿線就很快。2、查找控制線。因不是4S店人員，對寶來車的控制線不熟悉，要一條一條地找。這兩個耽誤時間的地方，熟悉了后就應該會很快。

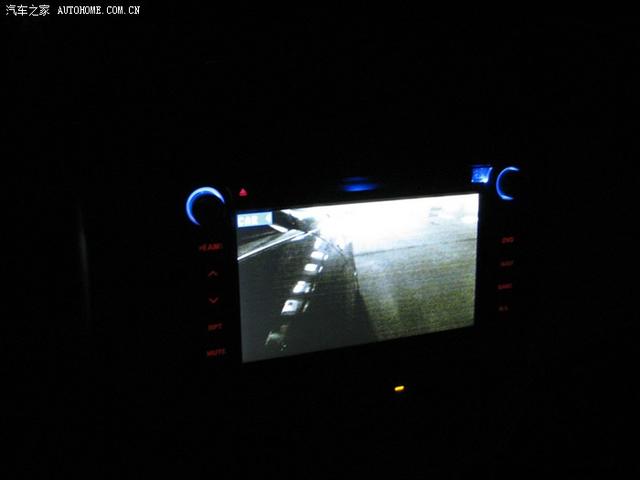

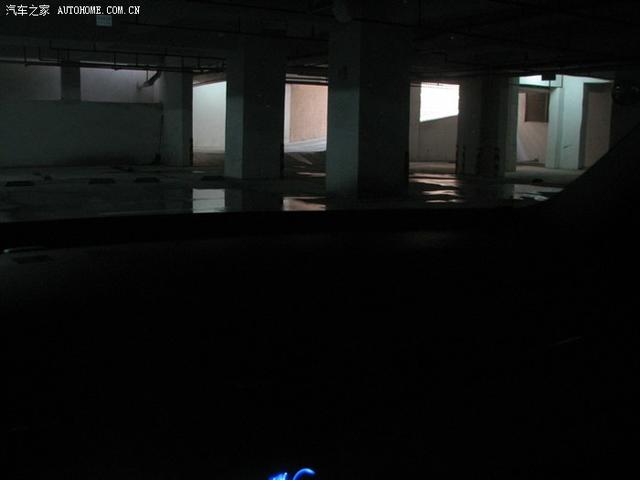

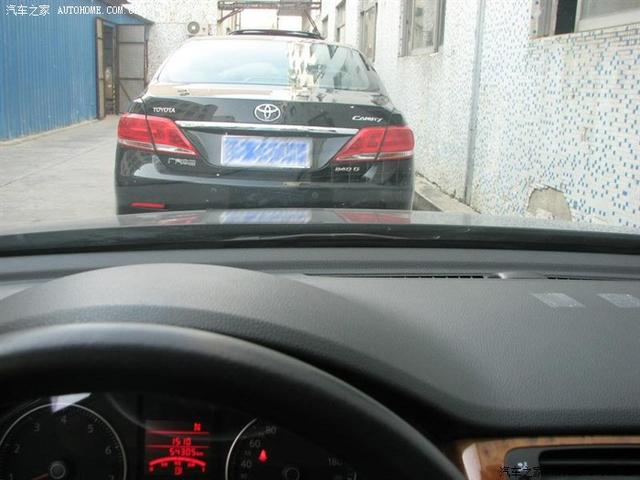

地下車庫測試效果：前方實景圖：

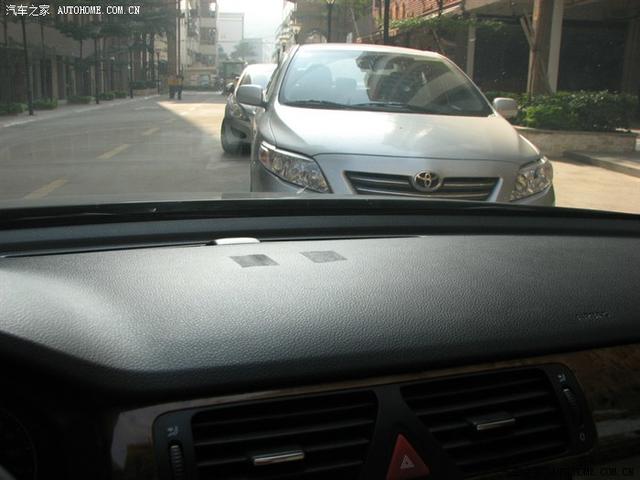

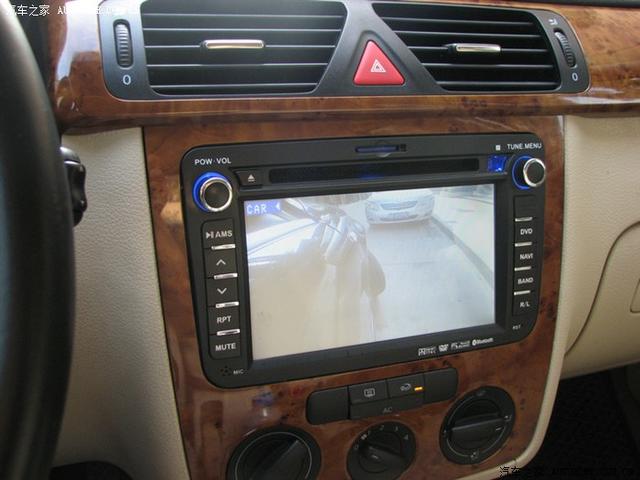

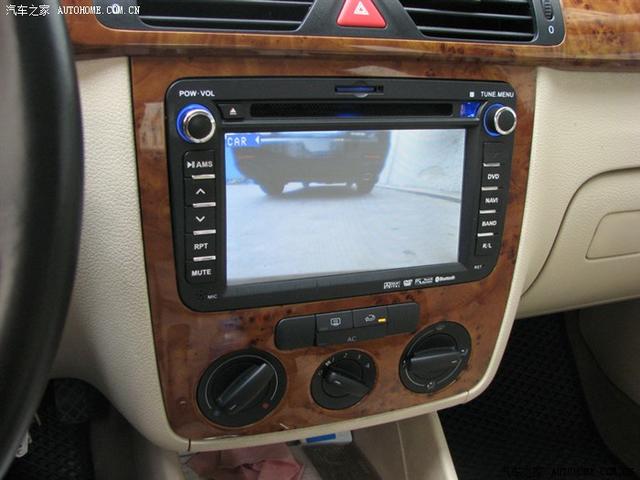

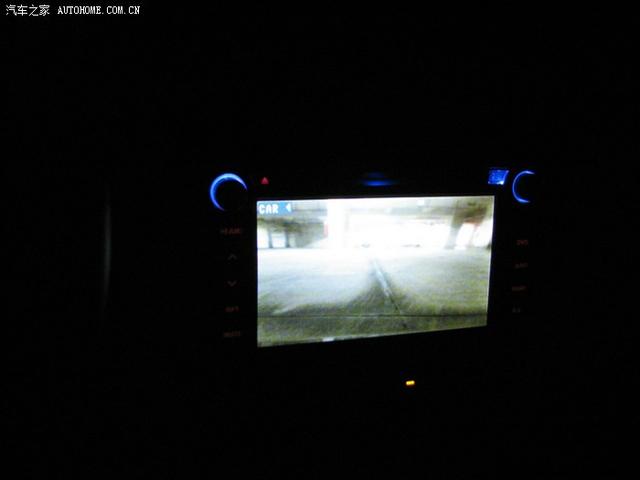

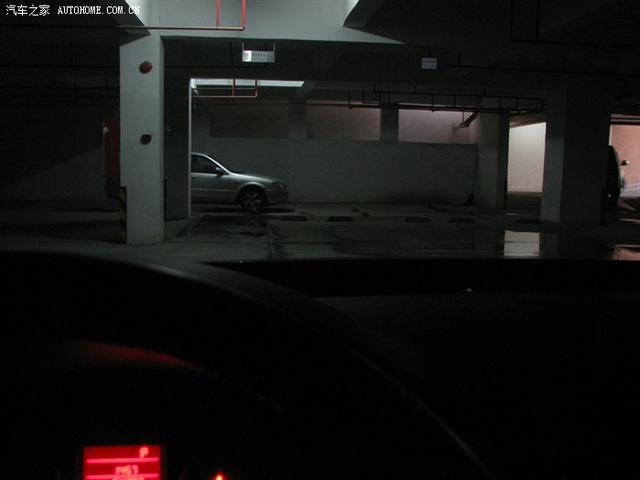

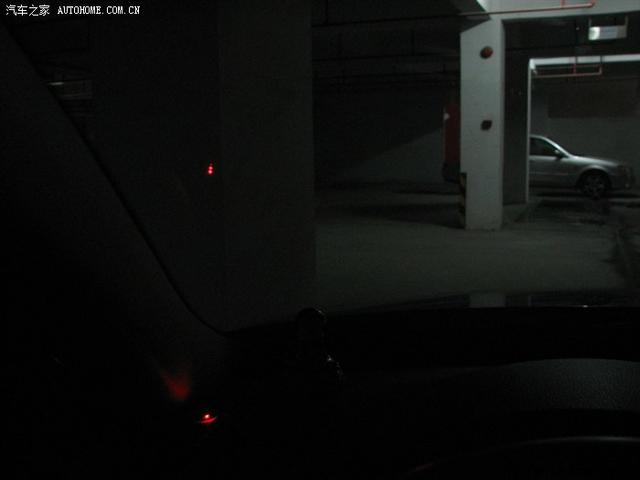

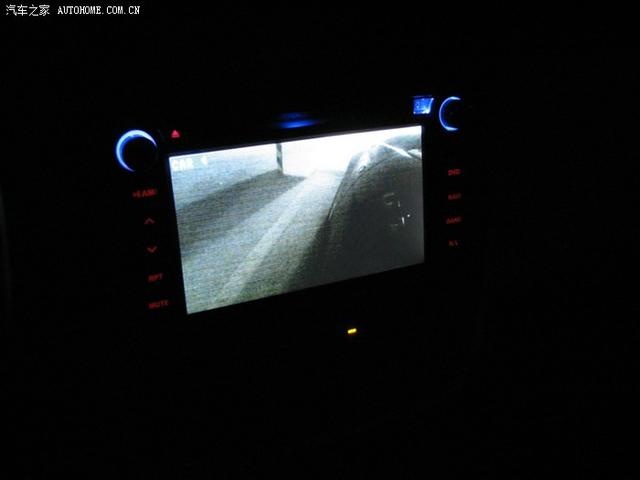

上圖為坐在駕駛位看前方的實景照片。 下圖是導航屏幕上顯示的前方圖像。左側實景圖：左側的實景與屏幕圖。










上兩圖是右側的實景及導航屏幕上顯示的畫面。 再到地上來測測。

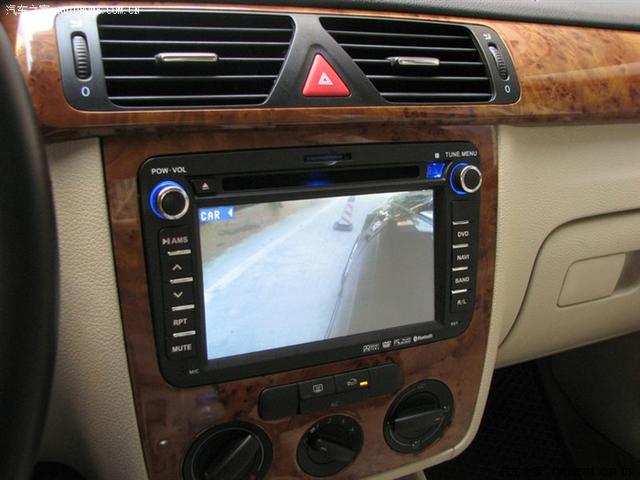

上兩圖是左側的實景及屏幕顯示。

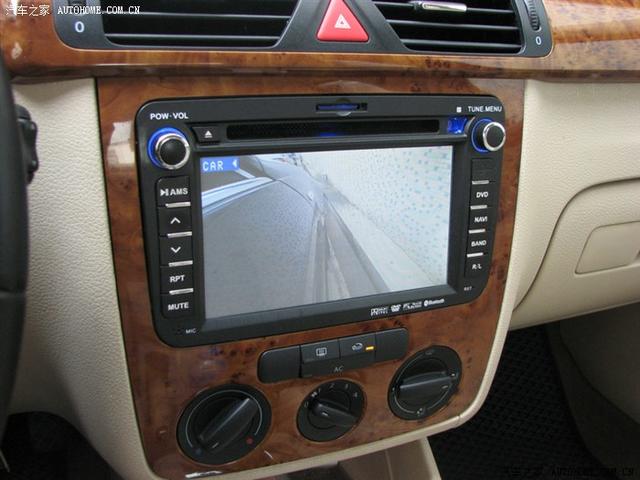

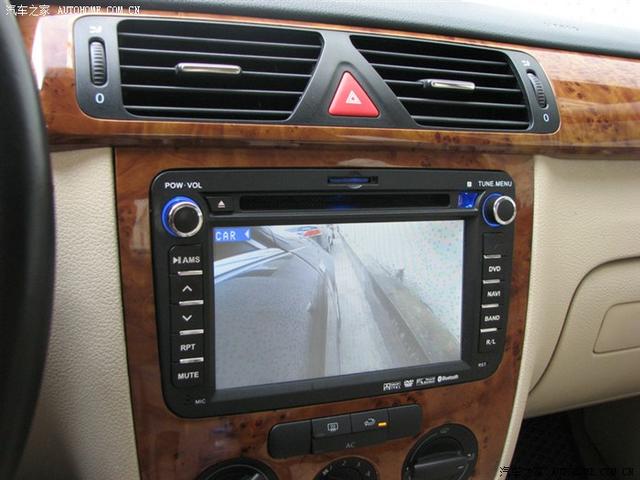

       上兩圖是右側圖像。側方位停車出車時，用這個就可以輕松判斷與前車的距離，再也不用擔心會刮到右葉子板了。下圖為向右側停車過程實拍照片。



很難在視覺上判斷右側還有多少距離。



這里可以看到已經到邊了，再不回正車輪就掉溝里了。









上面三個圖是回正后的實拍圖像及屏幕顯示圖像。

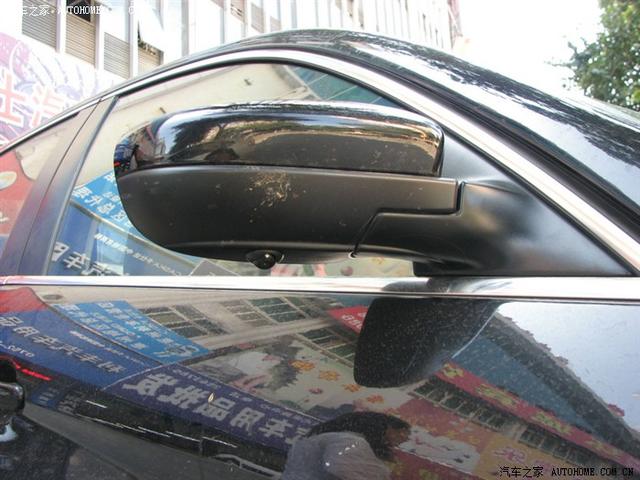

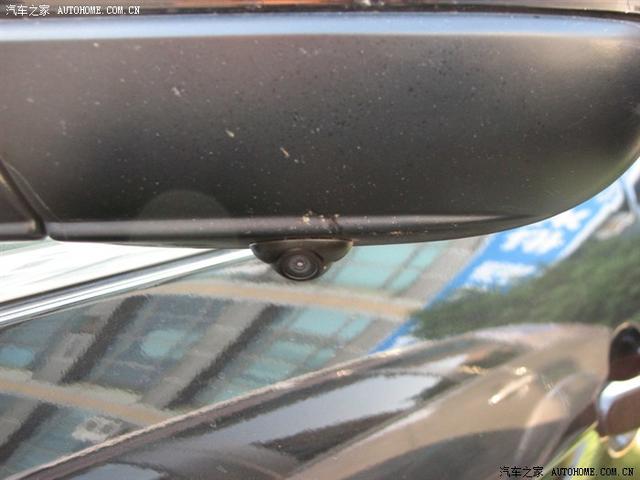

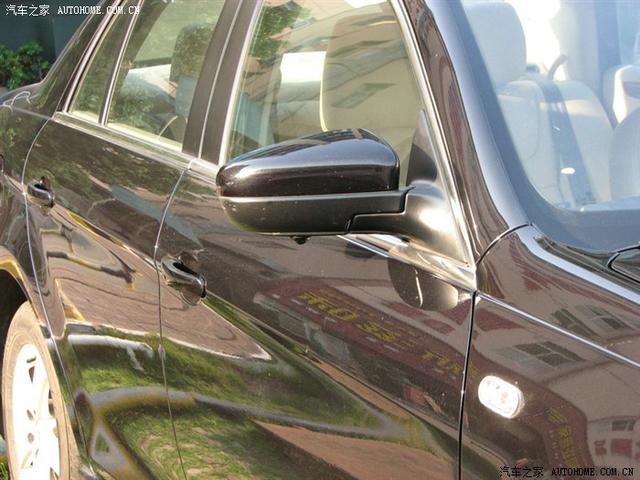

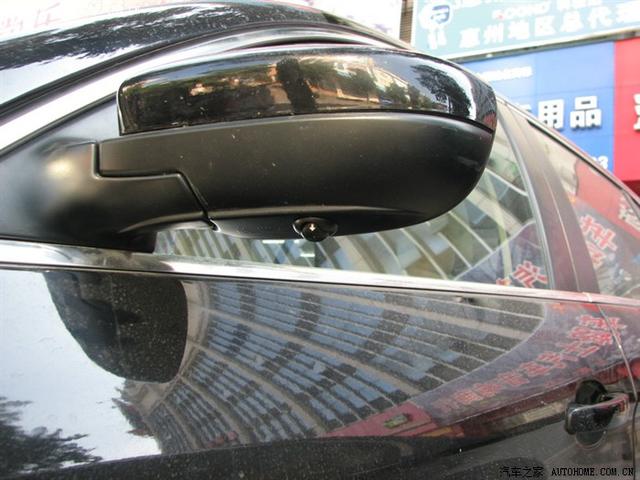

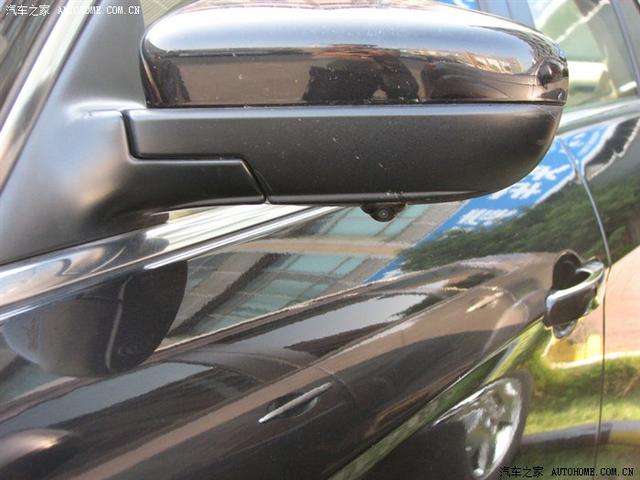

攝像頭裝在后視鏡上感覺還算協調，沒洗車，車身臟了些，對不起小寶了啊，呵呵
