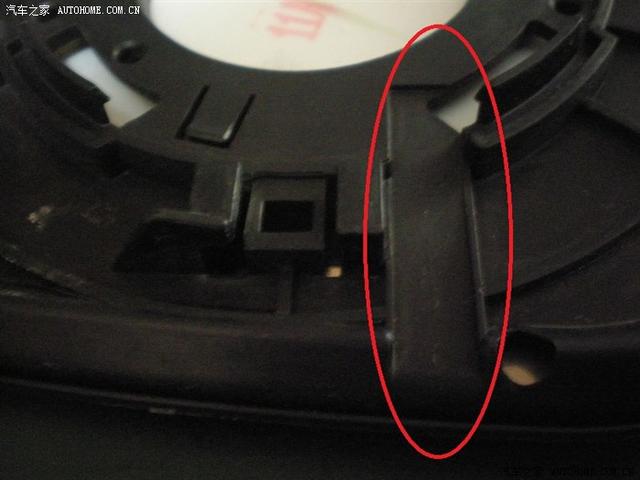

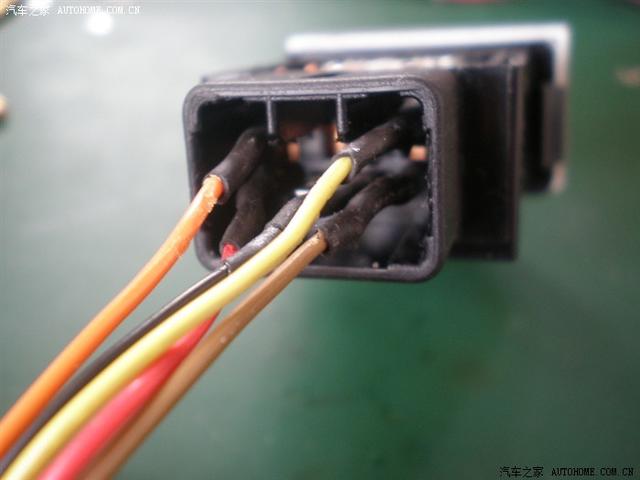

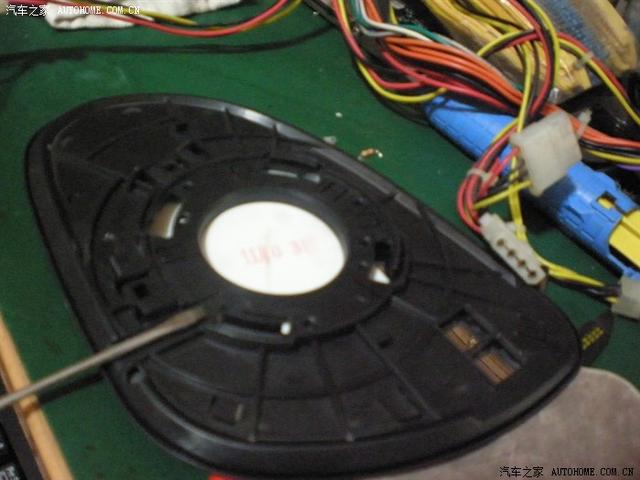

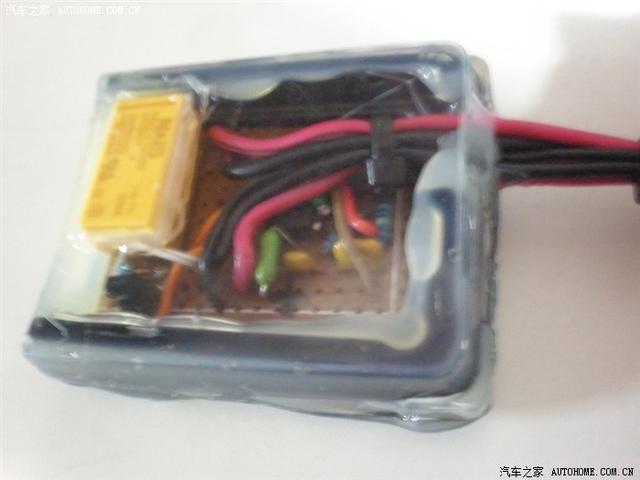

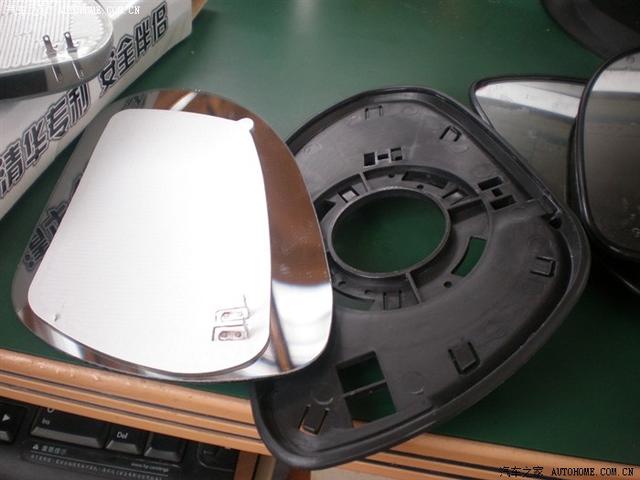

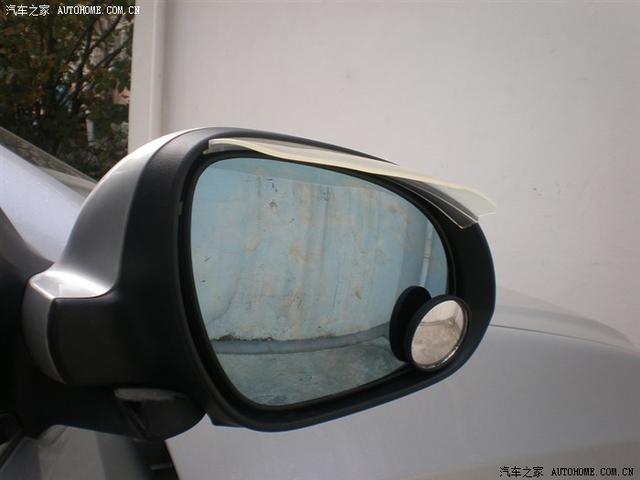

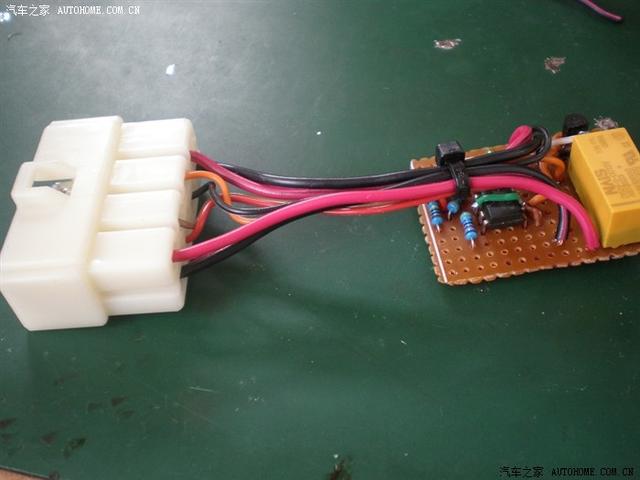

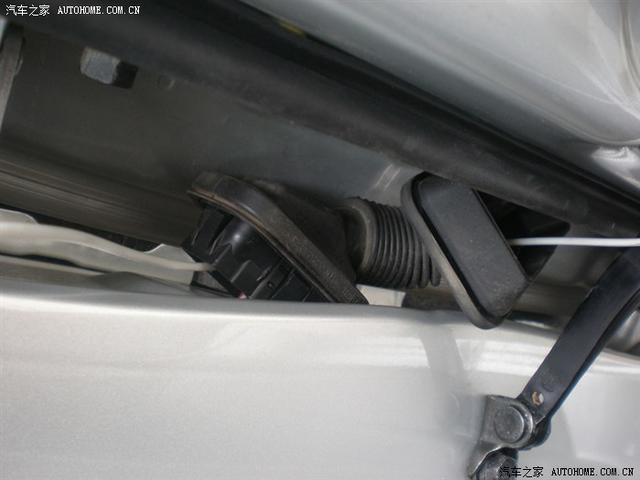

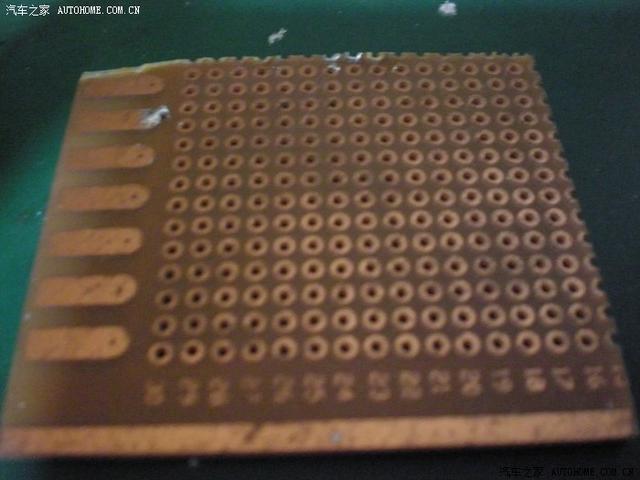

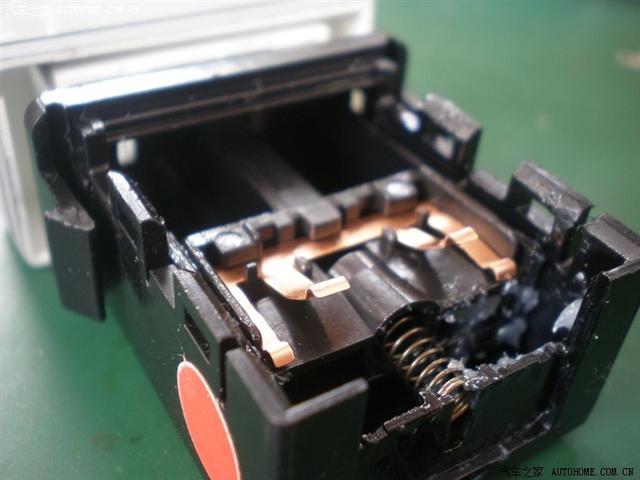

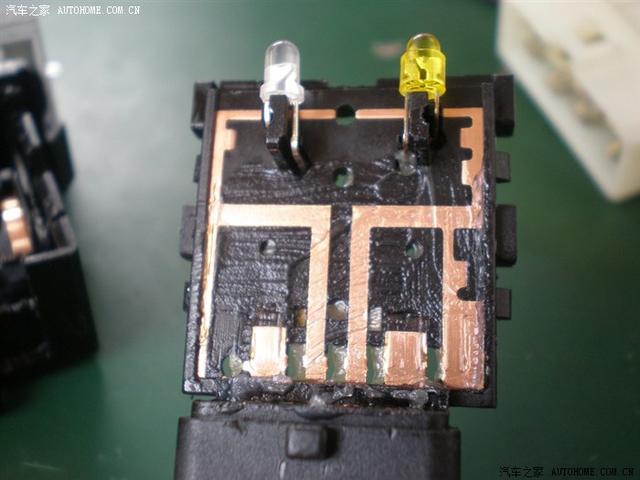

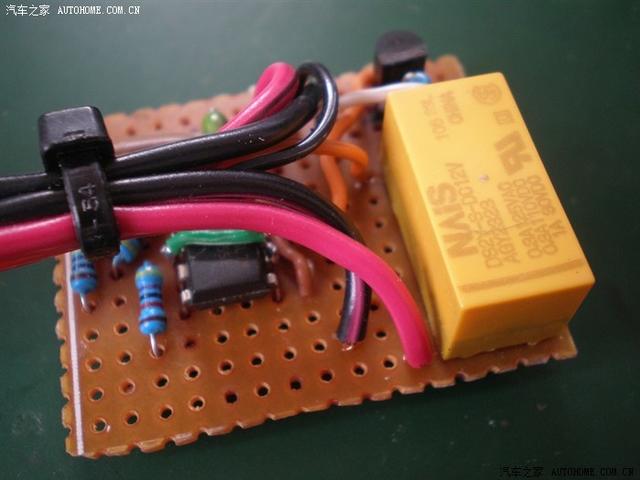

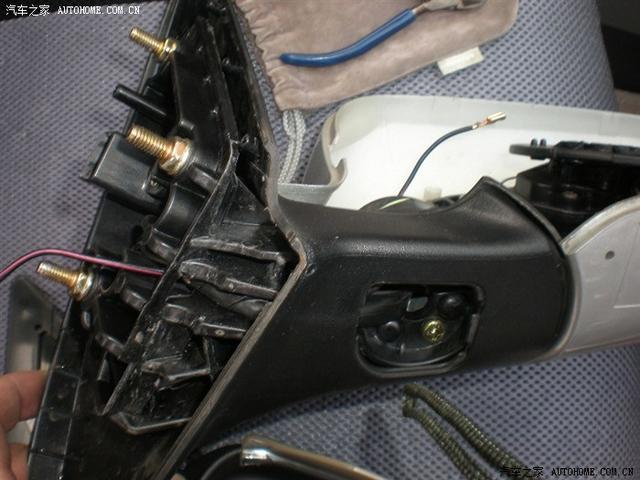

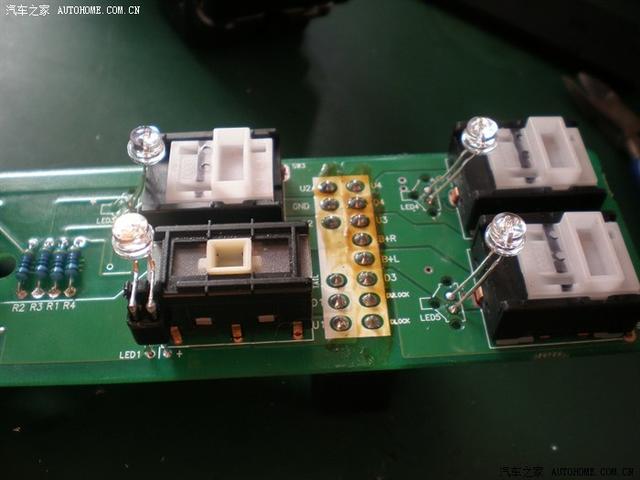

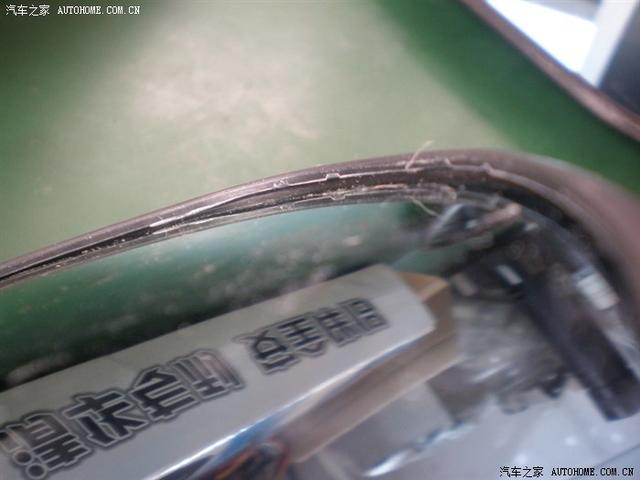

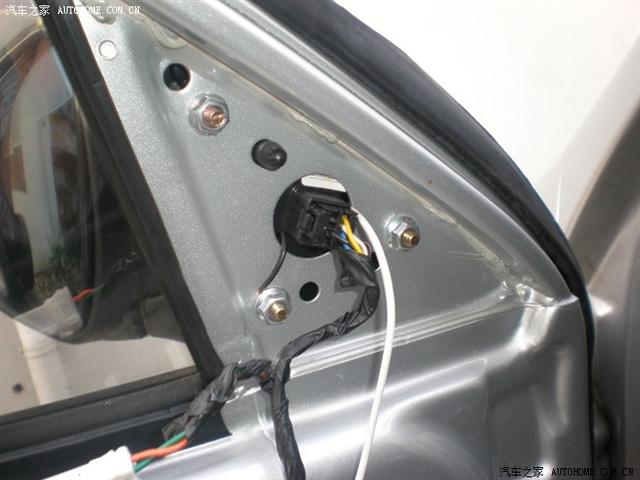

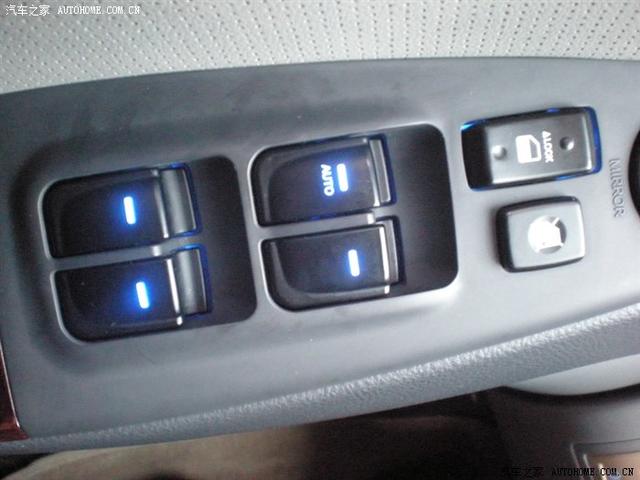

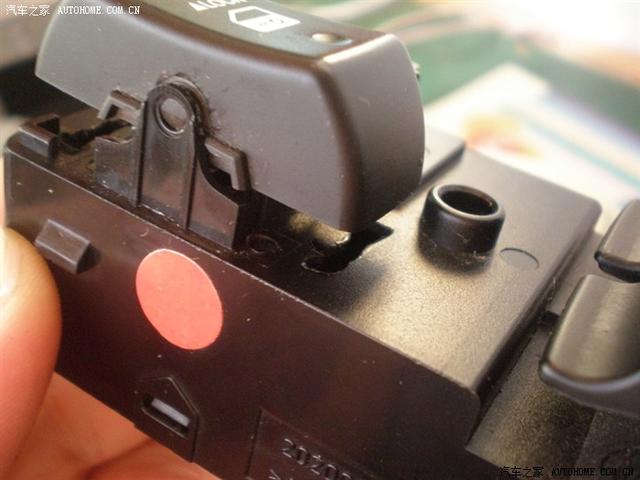

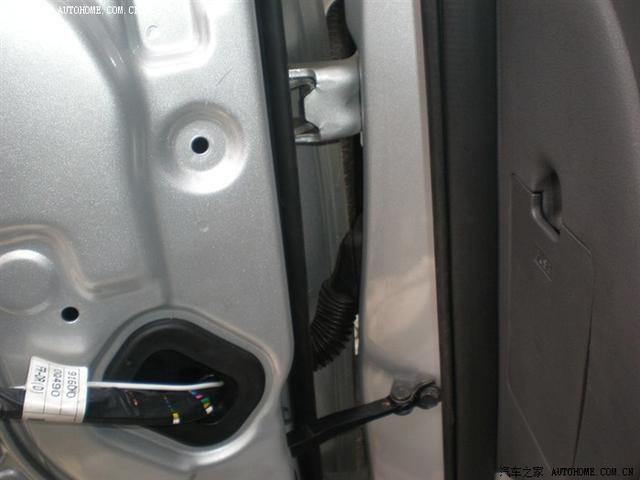

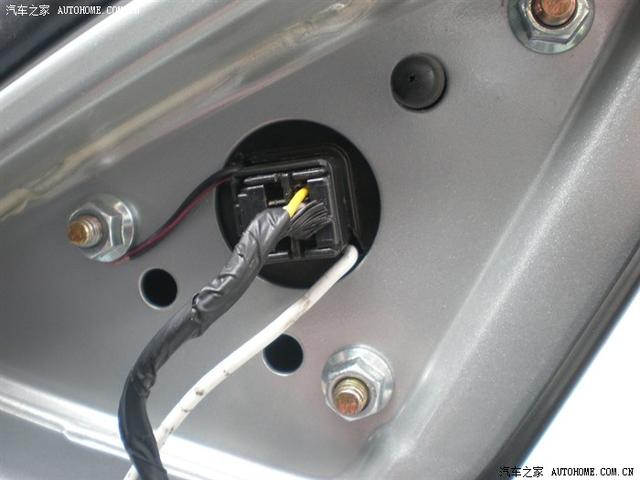

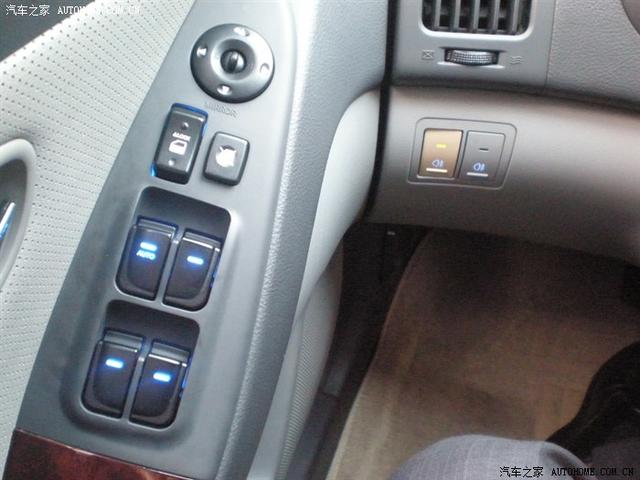

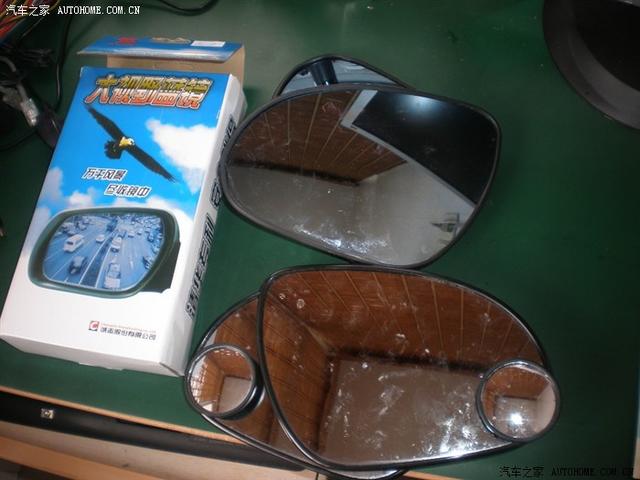

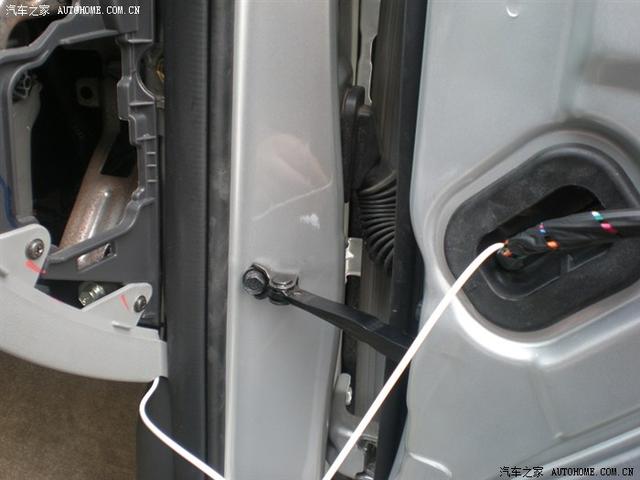

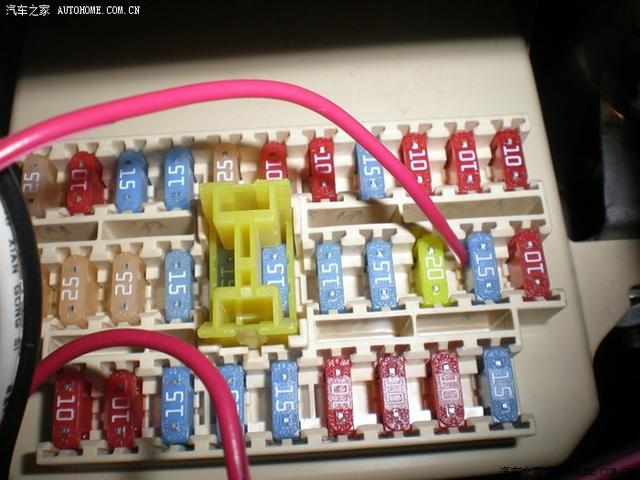

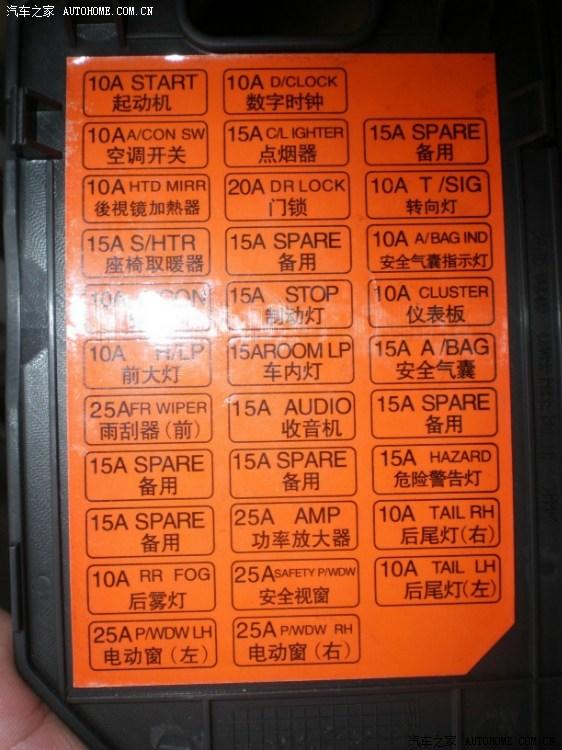

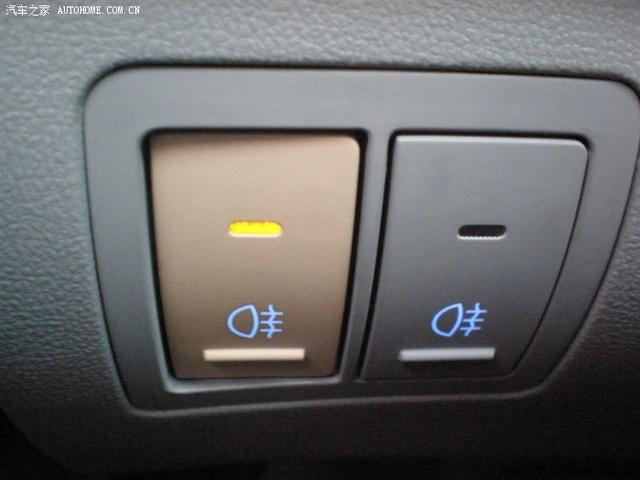

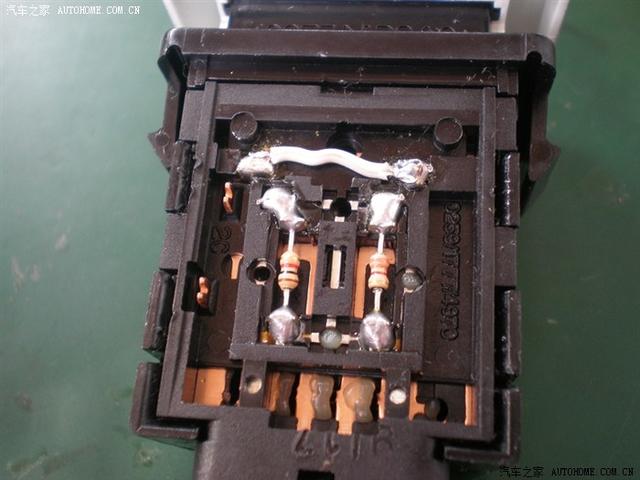

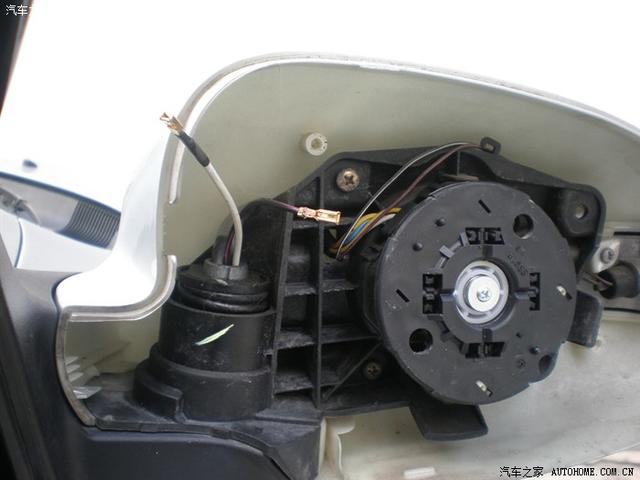

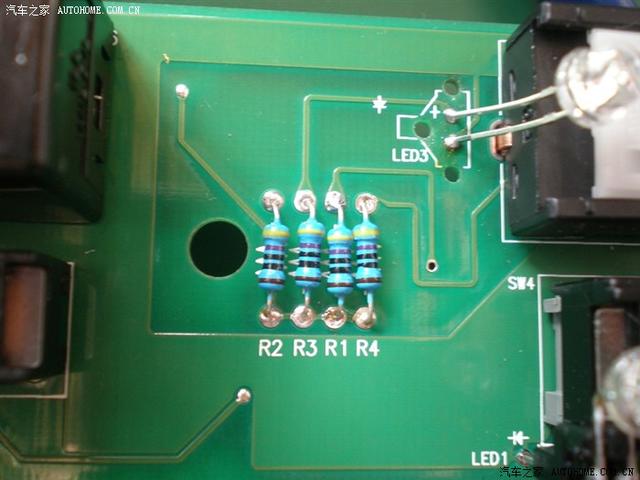

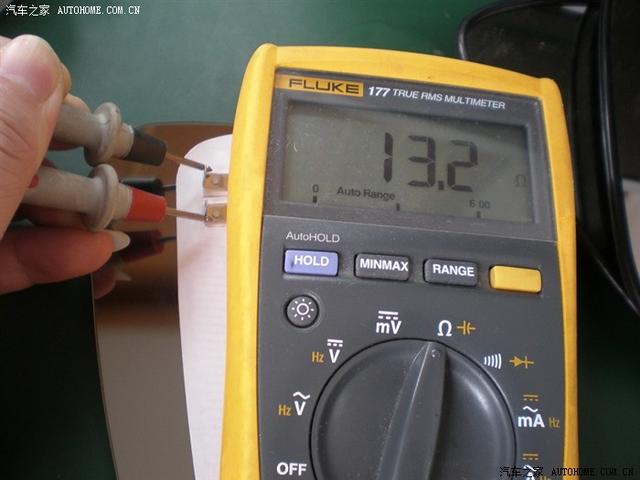

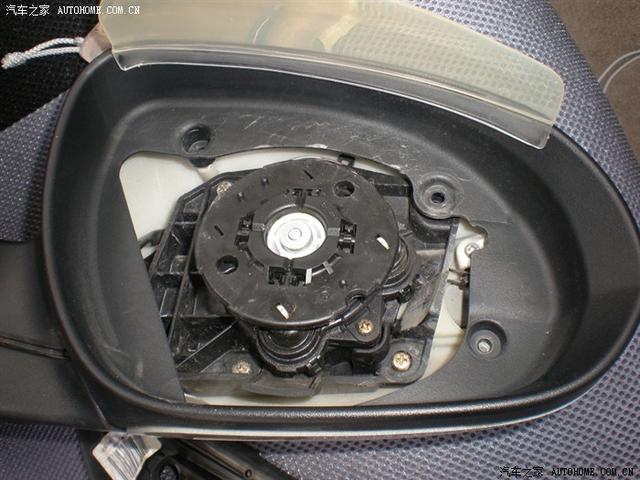

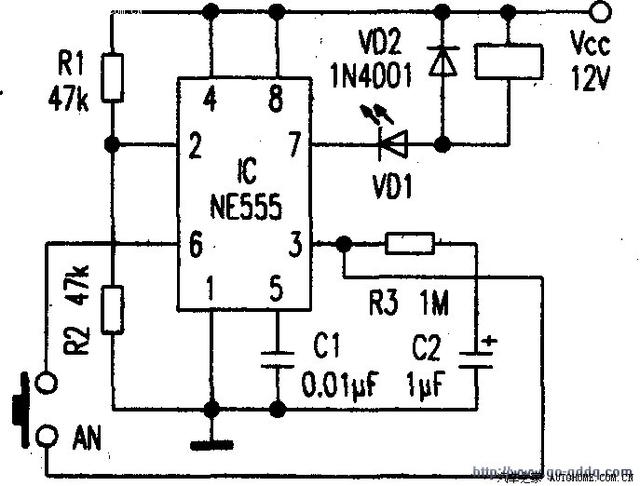

 質量一般，塑料不服帖。  還好和原裝的大小一樣，就直接和原來的調換一下了，很簡單，電吹風吹鏡子一圈的塑料，暖了以后很好弄下來。從弧度最大的地方開始，一撥就下來了。  測試鏡子的好壞，13歐姆。  原車拿下后視鏡千萬別硬瓣，是有技巧的。一字螺絲刀這個槽里插進去再一轉，就脫離固定架了。   后面搞定單獨控制系統。后霧燈開關邊上一個空位，直接想到這個地方了，并且淘寶也有霧燈開關賣（55元），有點小貴，但沒辦法，為了完美只好買了。但是悲劇的是我的是淺內飾，買了個深內飾的，不過也正好和霧燈有個區分。還有悲劇的是左面和右面的兩個開關是有區別的，直接看安裝后的效果圖吧。  關鍵的控制系統，學名叫“單鍵雙穩態電路”，就是一個不自鎖的開關，按一下打開，再按一下關閉。淘寶有成品，但這是我的強項，自己搞定啦。  我的御用電路板“萬能電路板”  直接成品了，過程就是按照電路圖將元器件連接起來。懂的自然懂，不懂得一言兩語難說清。    做了個防水處理  霧燈開關需要處理一下，不然無法直接使用在這個電路中。短接兩個觸點。  其中兩個銅片扳平。  這是拆開后的內部。  處理好后滿足了我的需求：兩個led指示燈輸出，一組單獨的開關輸出。焊上線，熱縮管保護一下。  電路搞定后就是穿線了，也是一個難點。但是只要有恒心，了解內部結構后還是蠻簡單的。 把兩邊的保護套從門板卸下來，從上至下過去。  這個小窗口的保護罩拿下來，再從這個小窗口穿出來，另一個直接進駕駛室了。最后蓋好保護罩。  然后拆后視鏡，三個六角螺絲卸下就搞定了，沒什么難度。  穿線，結構簡單，拆下后自行分析了。  搞定  搞定負極，直接接固定螺絲上。  裝上鏡子  左門的也一樣處理。一個人忙著施工一邊拍照，忙不過來，照片就少了。   最后解決供電問題，直接并線到點煙器的保險絲。  15A的這個，先插線，再插上保險絲。搞定。  門板反正也拆開了，順便把升窗器開關也點亮吧。怎么拆也很簡單，六個卡口撬開就整個拿下來了。 直接焊上四個led，原來那個拆掉，不然亮度會不一致。  加上完整電阻。原電阻也拆除。led的限流電阻計算：12-led壓降再除0.02就是電阻值。每種led壓降不同，常見的是2.3V和3.2V。  看到挖開的兩個槽了嗎？是照那個鎖窗器的，兩個孔下面分別焊上兩個led。弄得太急了，竟然忘了拍照。  上效果圖  整體的效果。  好，完成。目前還沒遇上下雨天，實際效果未知，但是藍鏡大視野確實視野大了很多，而且防炫目，效果不錯。鏡子5分鐘后基本很燙，50度左右吧。 搞了一個小時發帖，不容易啊，歡迎拍磚頂貼。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
