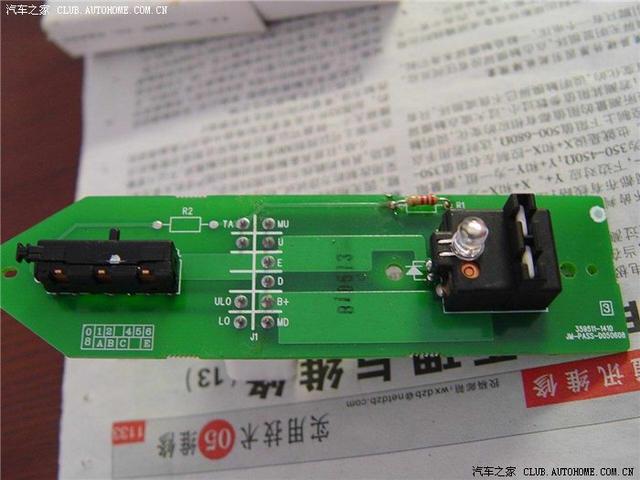

09款的途勝只有駕駛室上有一個按鍵燈，其它的都要去摸，太不爽了，所以決定自己動手DIY一下。前些時間在網上查了一下前輩們有關賽拉圖、獅跑、伊蘭特加裝按健燈的作業，只是找不到加途勝的，只好將就參考一下，考慮到都是韓系的車子，估計應該差不多，就動手了。副駕駛位置的按鍵燈，剛加了車窗升降的。

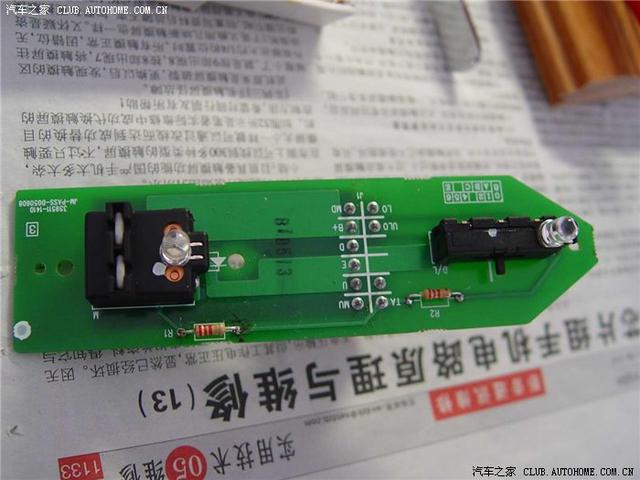

又把開鎖鍵的燈焊上了，這個需要上面的塑料按鍵支持，現在的是不透明的，以后可以換成透明的。不想換的可以不焊。

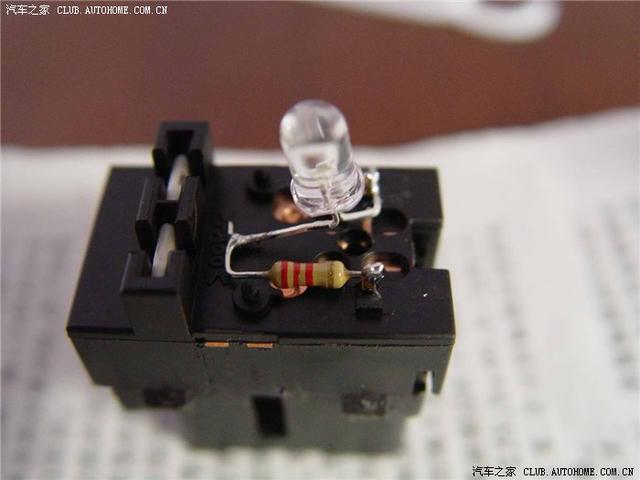

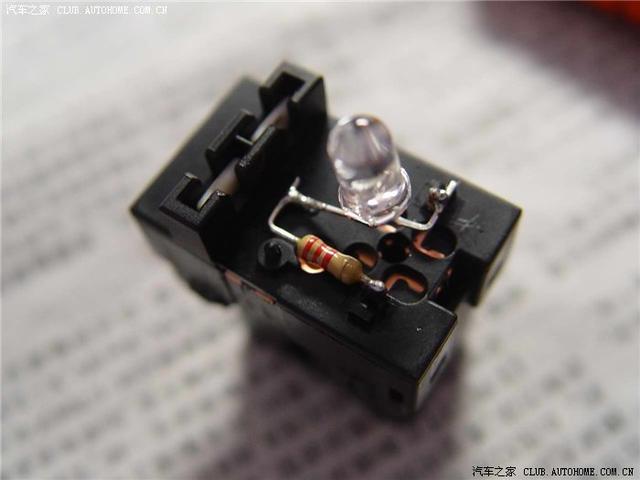

后排的車窗升降開關就簡單多了，沒有線路板，直接焊在接線柱上。



換個角度。

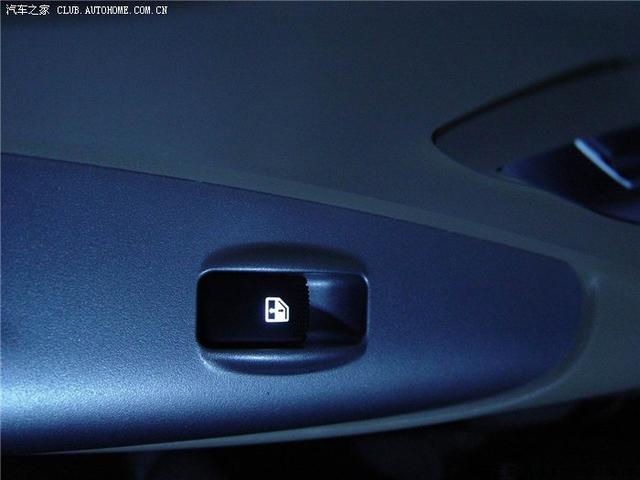

副駕駛晚上的效果圖。

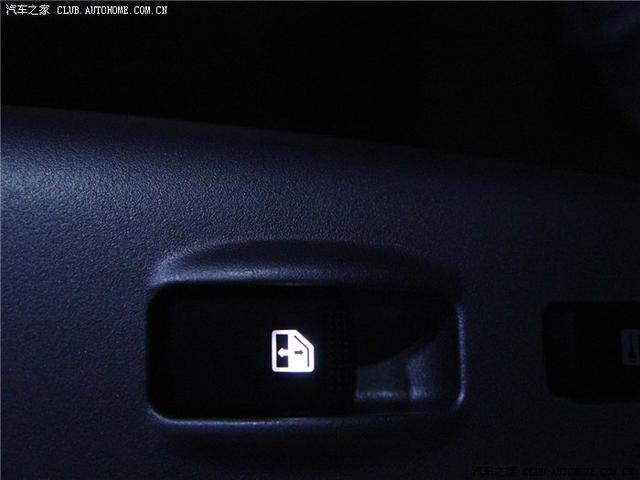

后排的晚上效果圖。

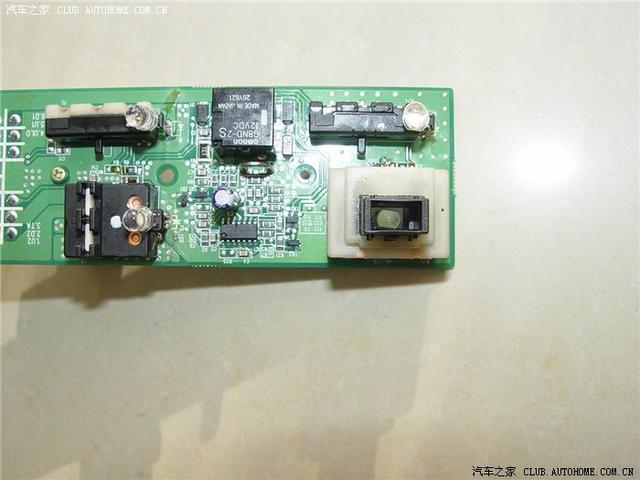

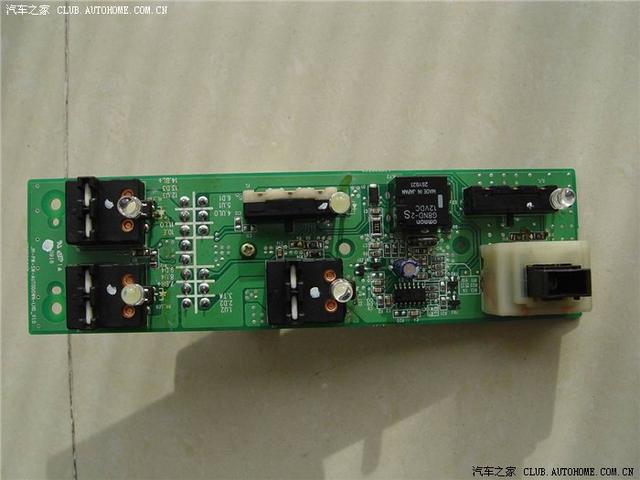

       繼續發圖片，下面是駕駛室主控的照片，有6個led，呵呵，當然要補加6個電阻了，我把原裝的那個led也一起換掉了，電阻的阻值與你所希望的led亮度有關，沒有必要做強制要求。焊好的樣子。



還有一個小秘密啊?？闯鰜砹藛幔?br>

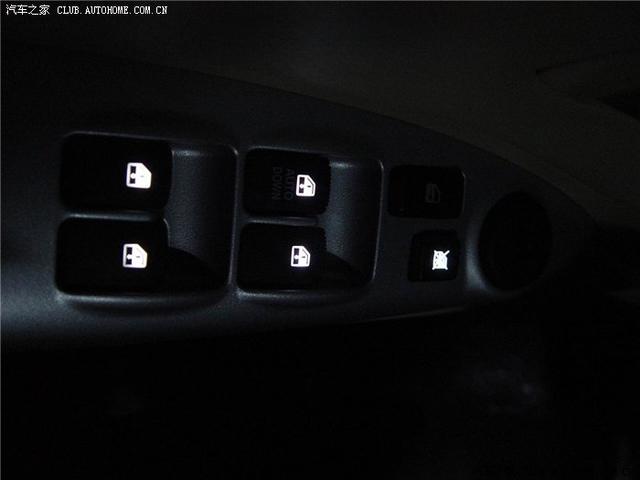

最后，晚上的效果圖。

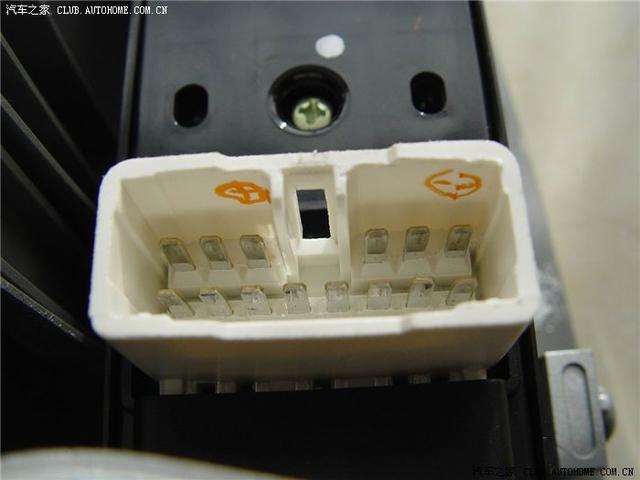

再發一張12V接口圖，焊接時可以加外接電源12V試機的。
