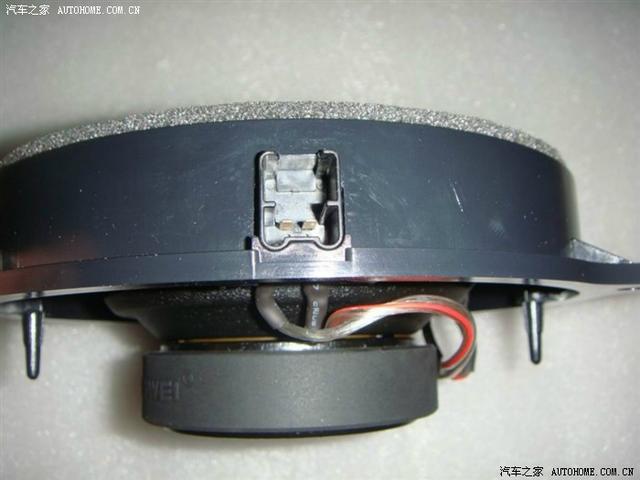

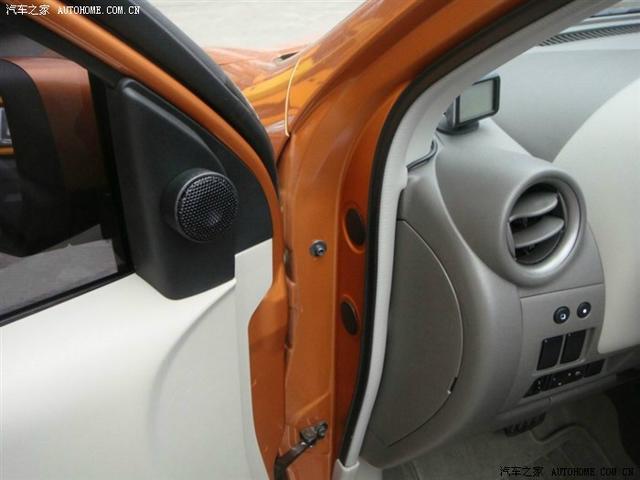

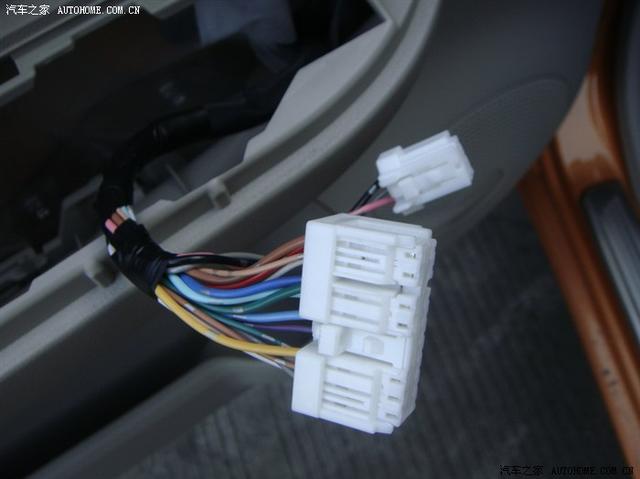

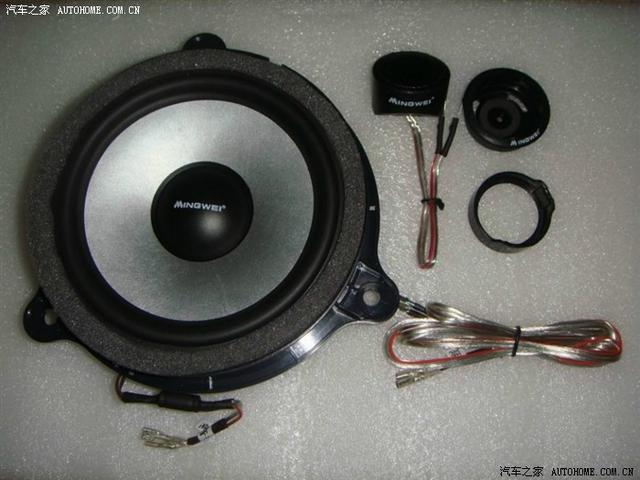

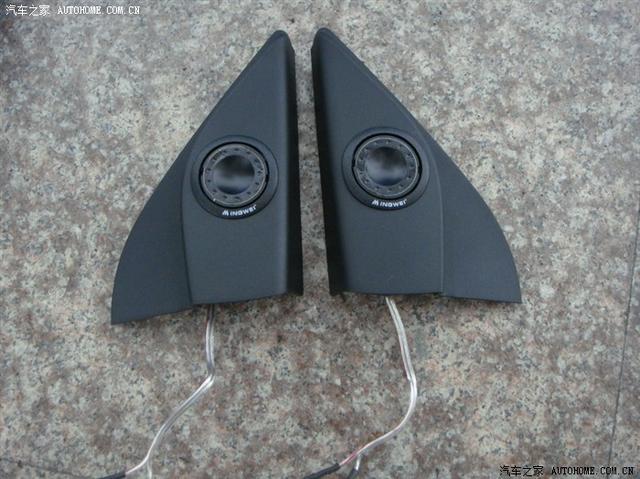

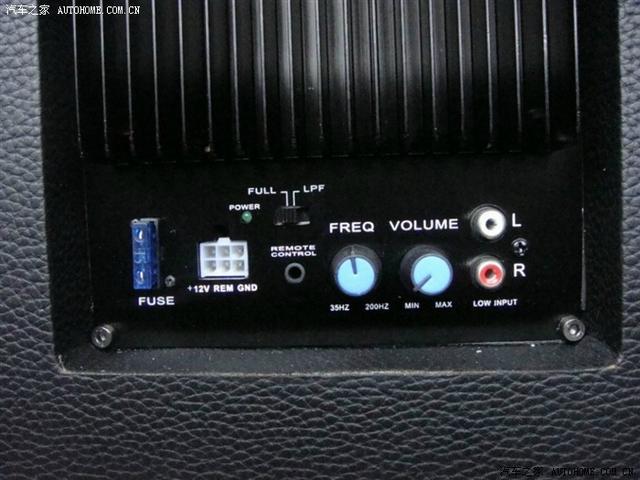

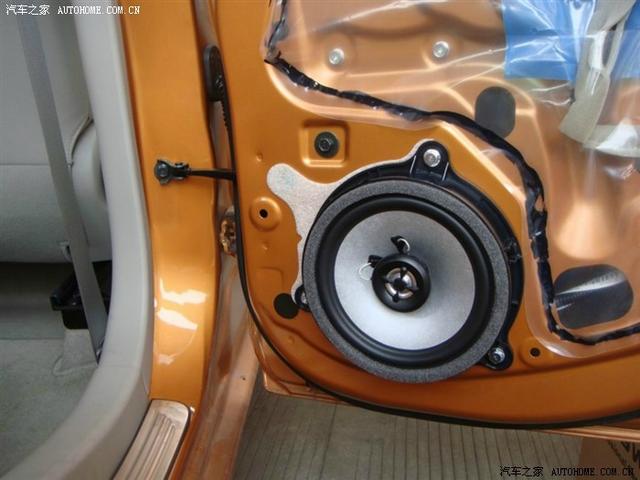

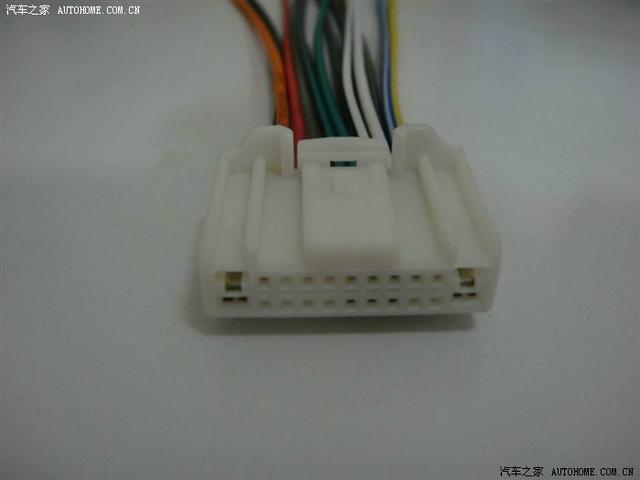

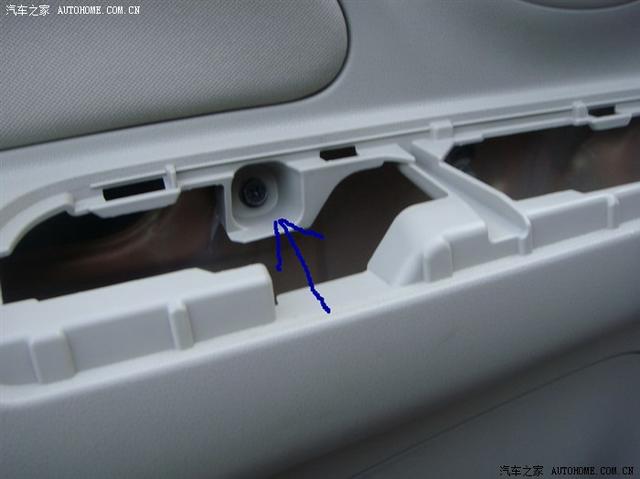

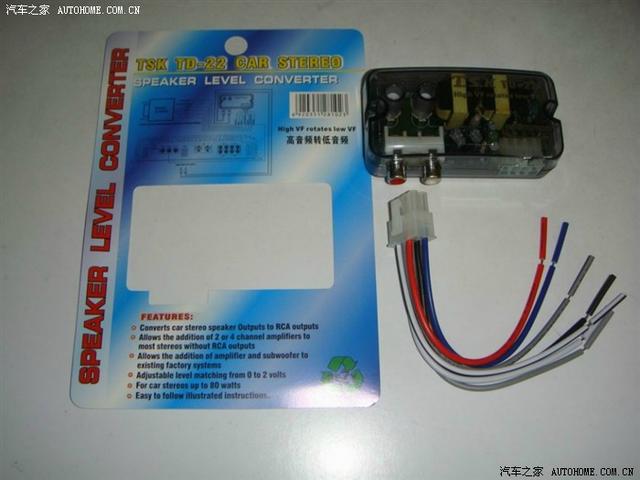

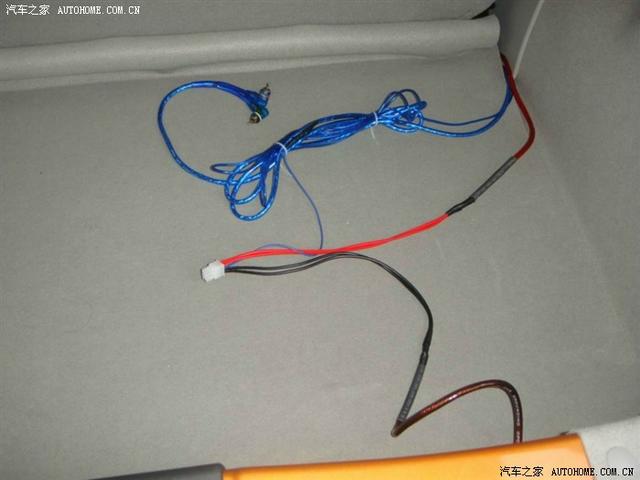

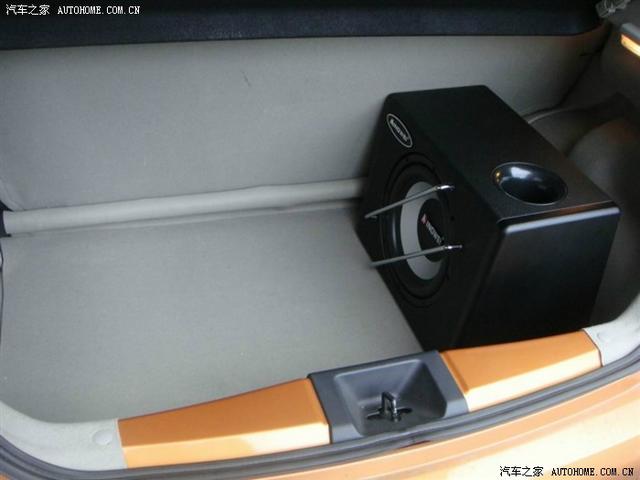

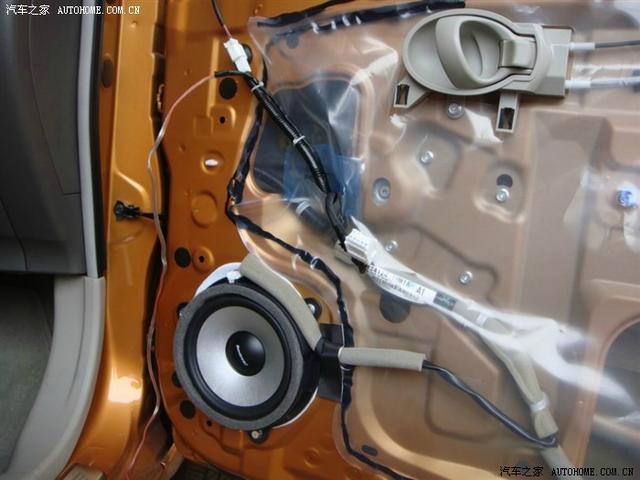

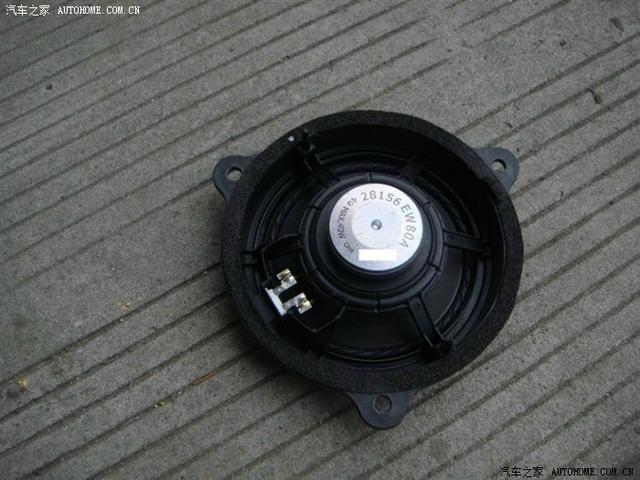

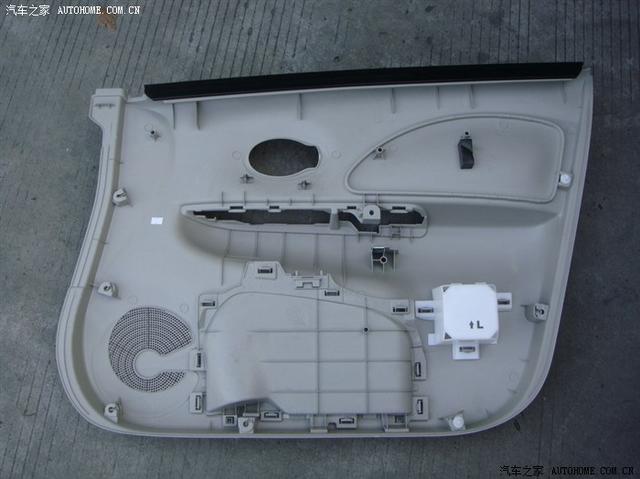

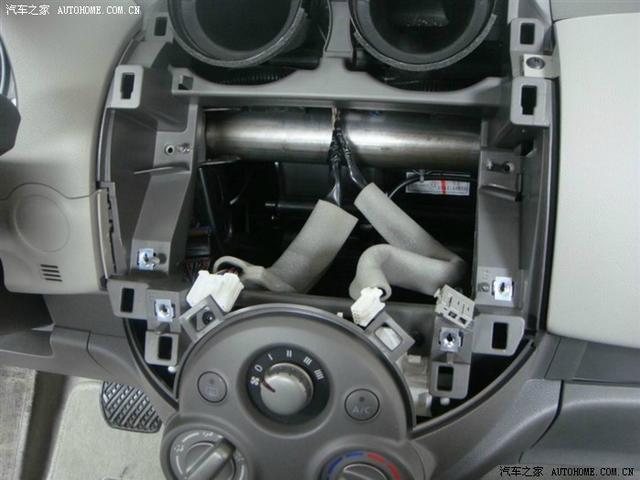

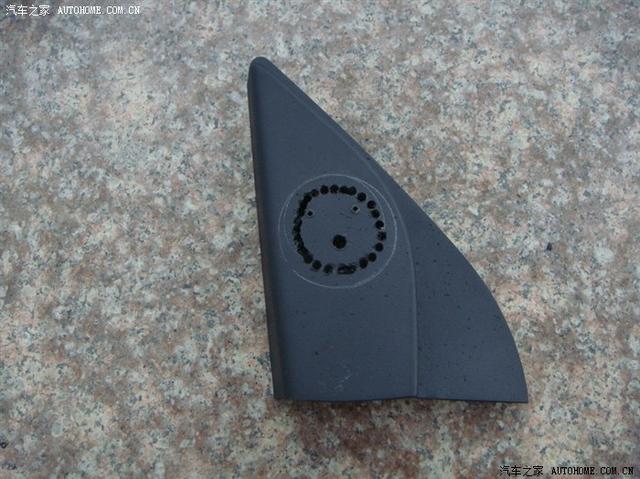

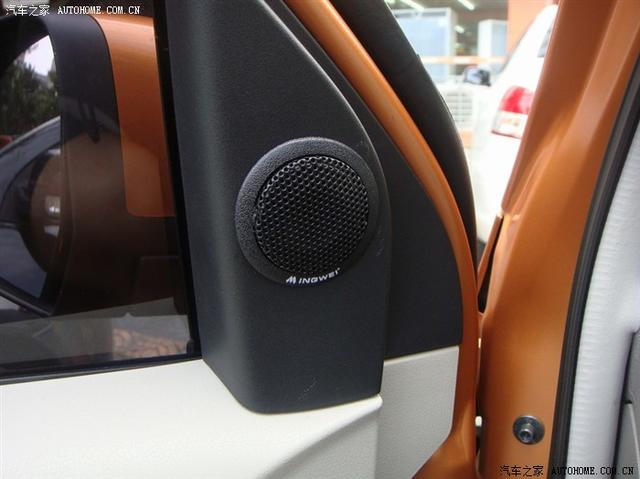

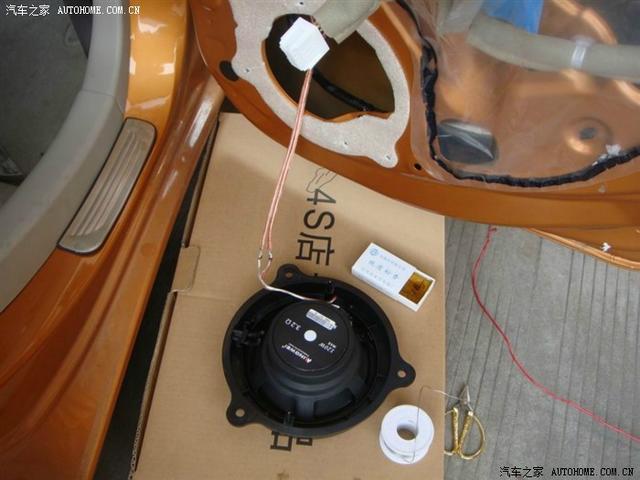

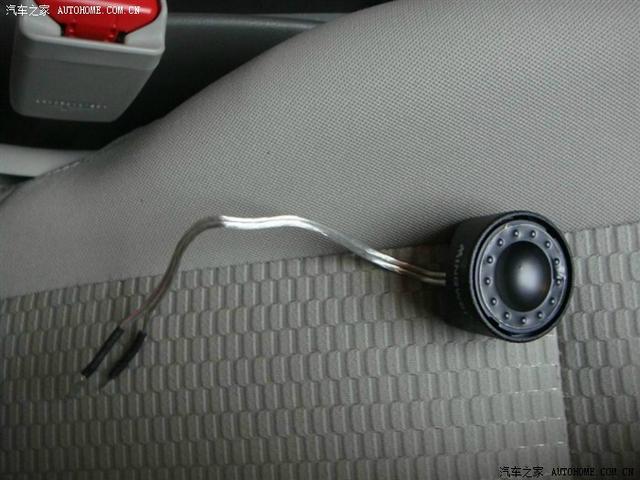

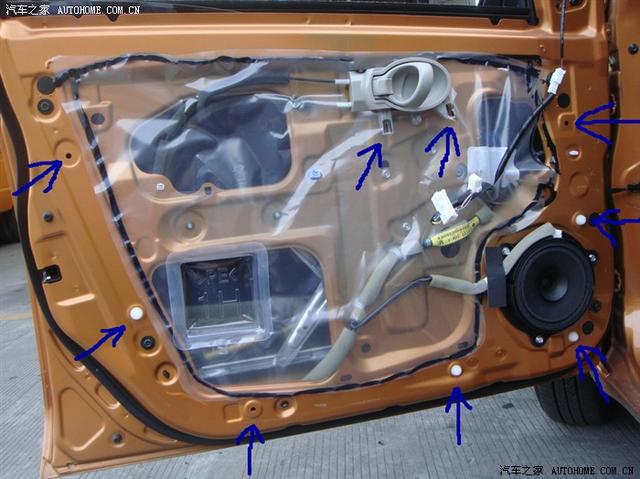

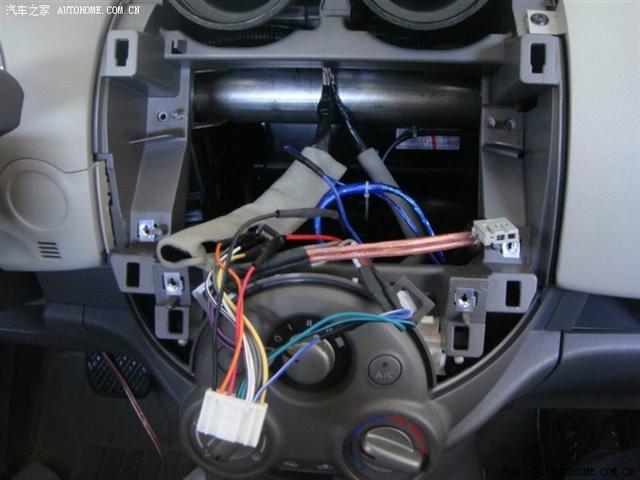

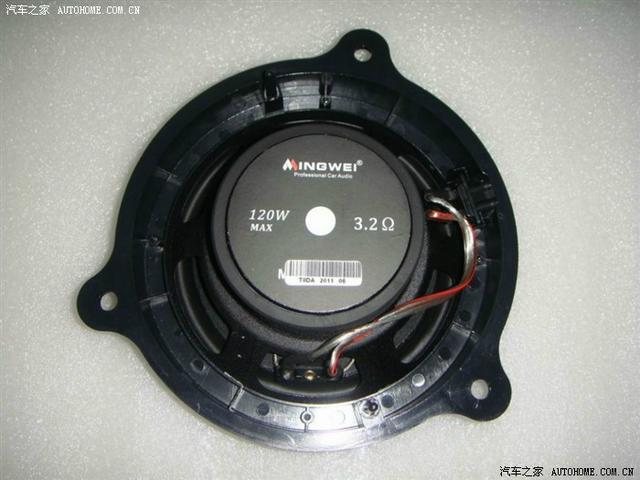

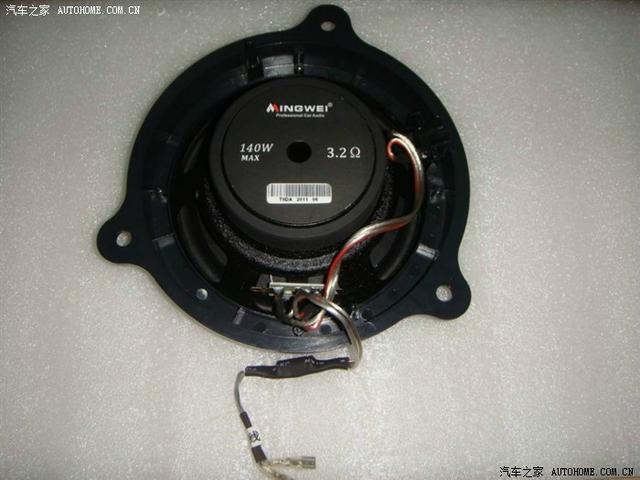

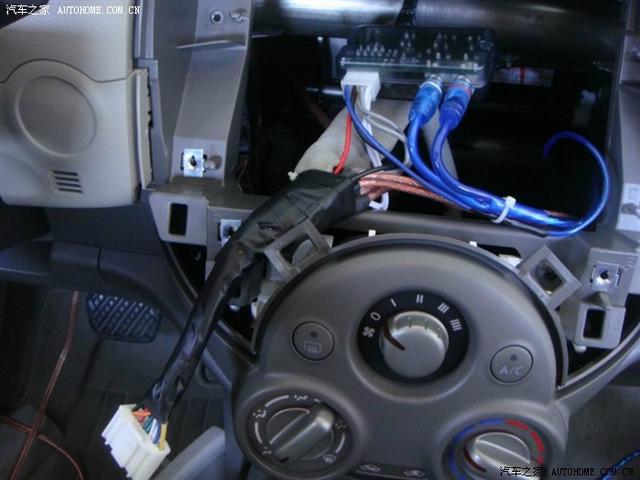

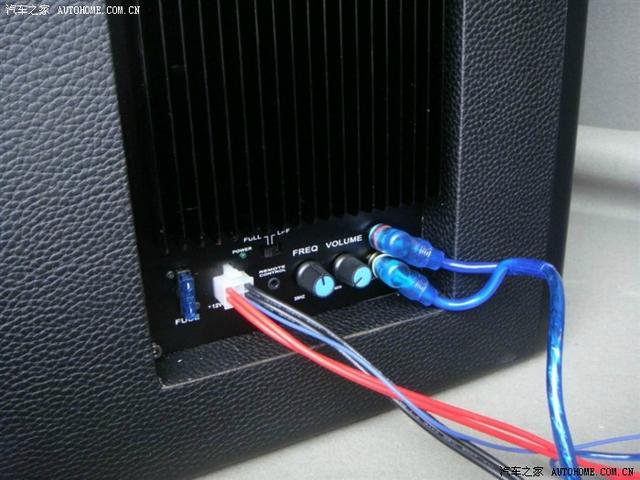

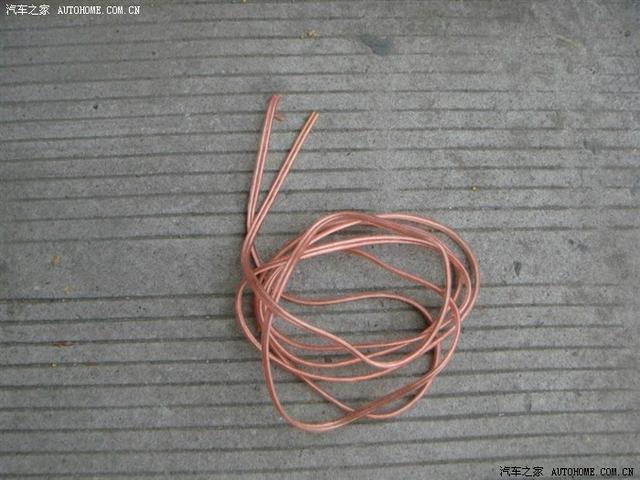

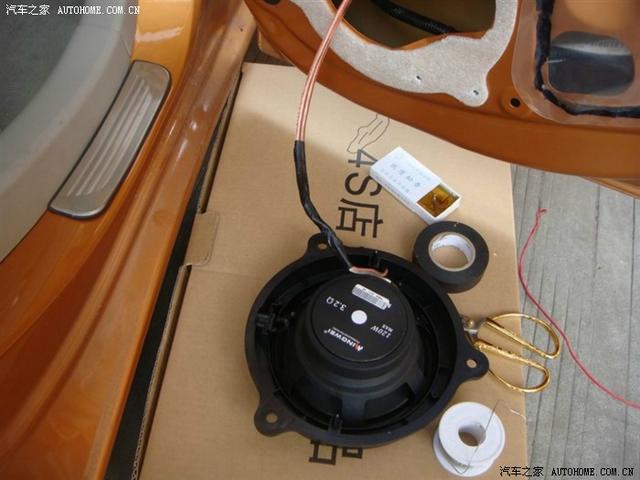

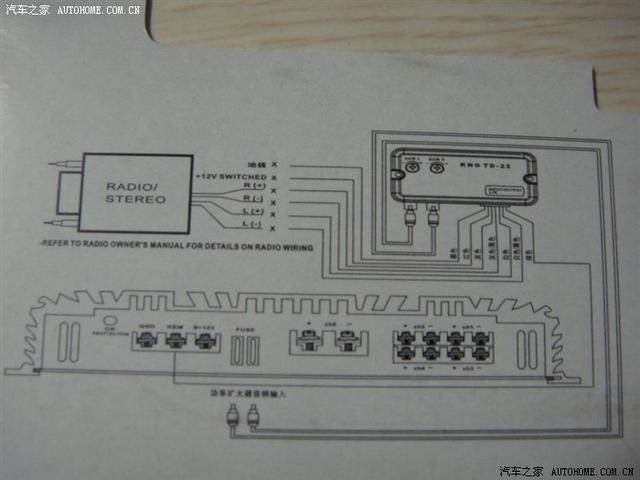

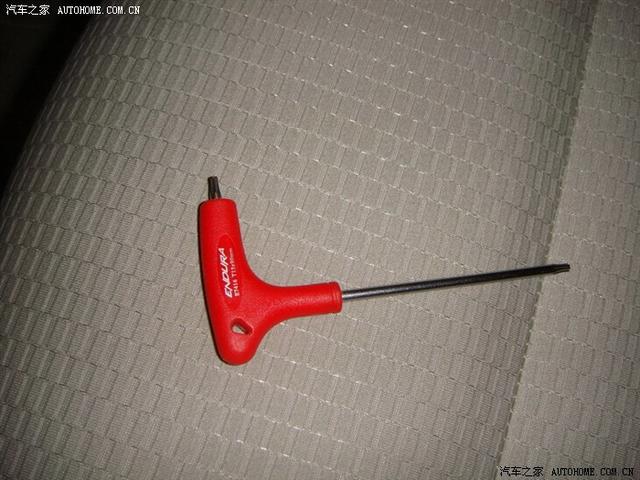

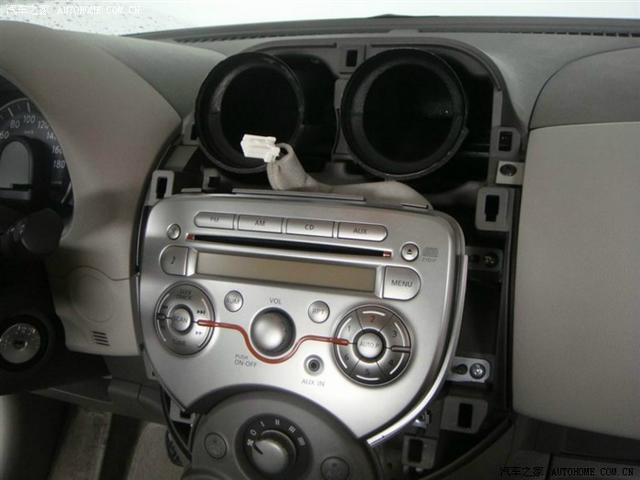

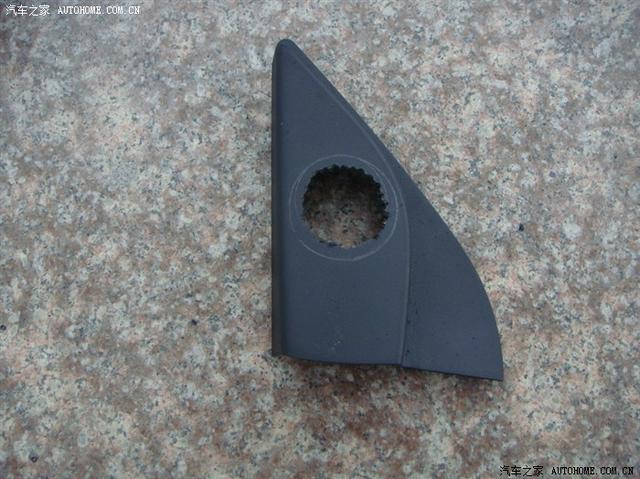

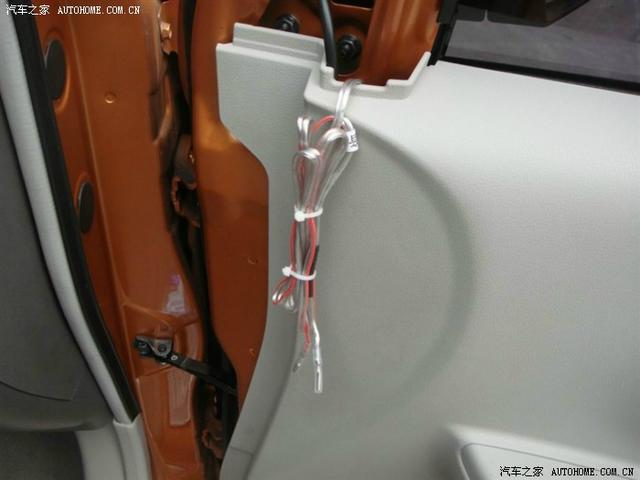

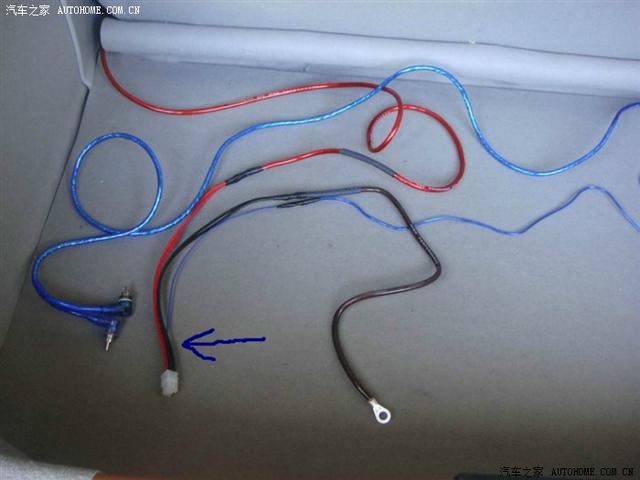

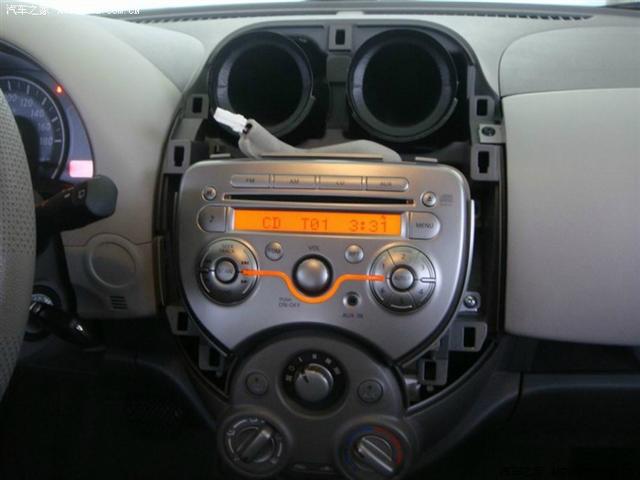

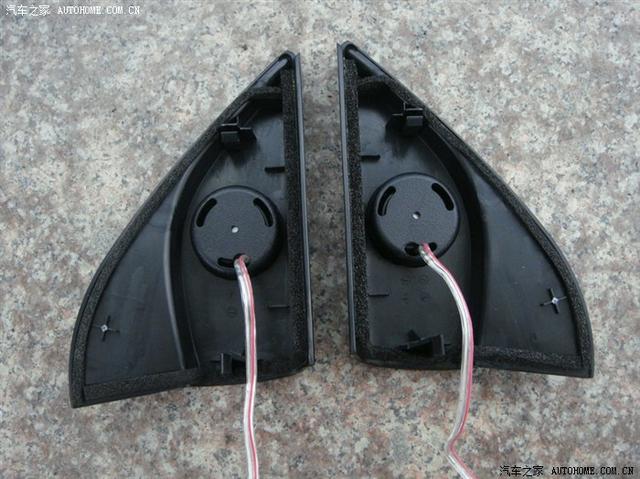

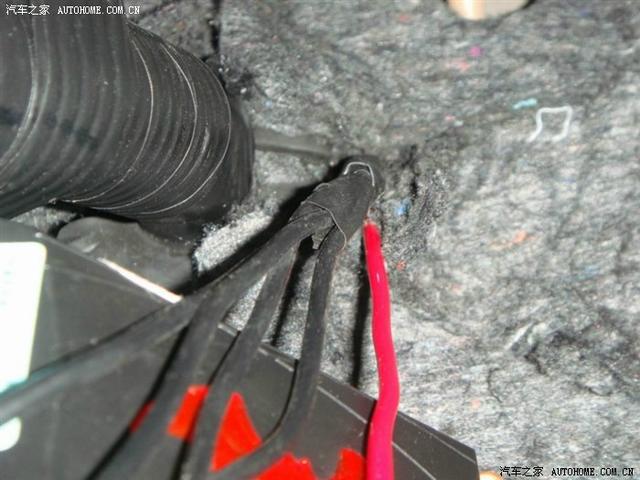

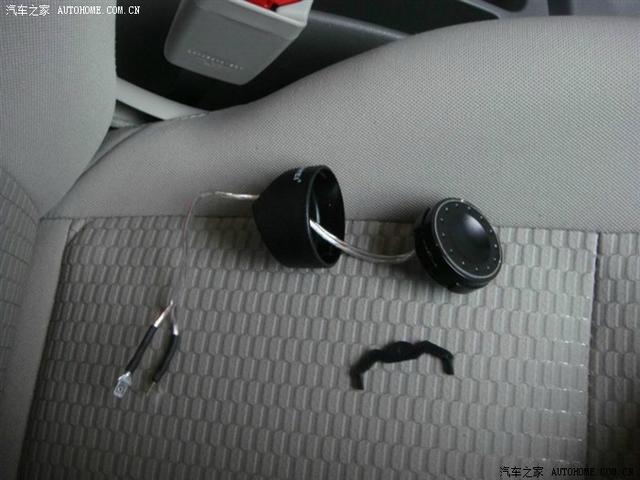

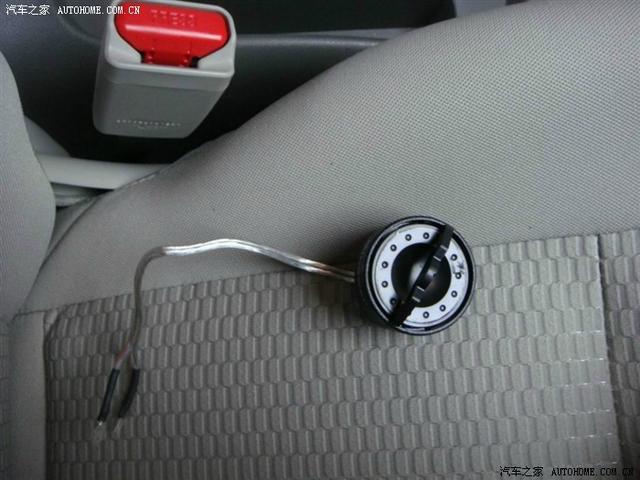

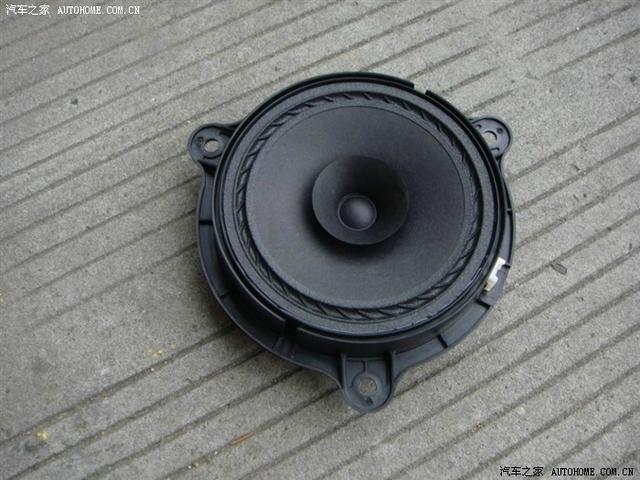

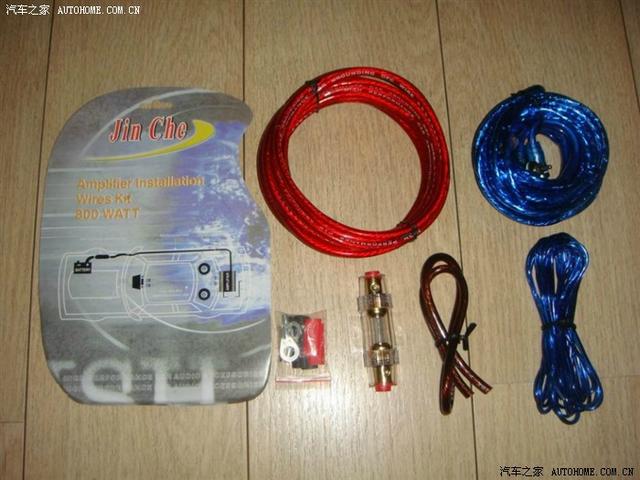

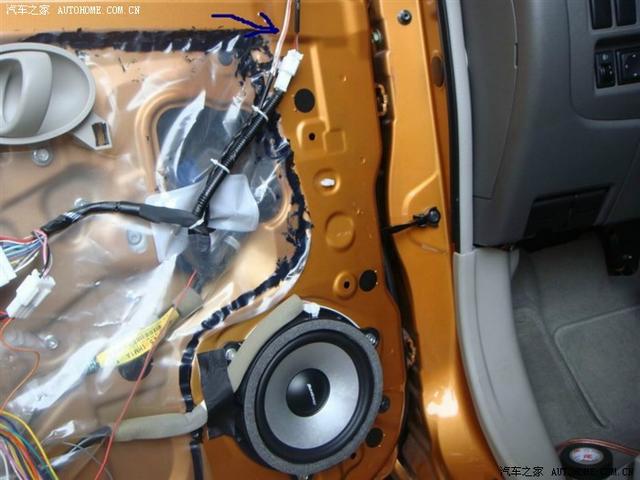

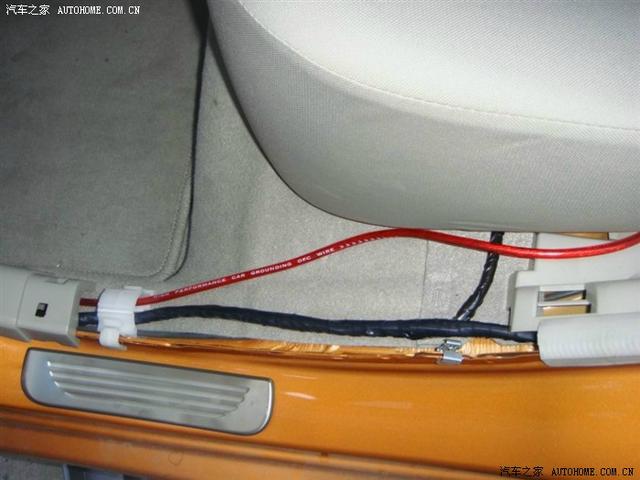

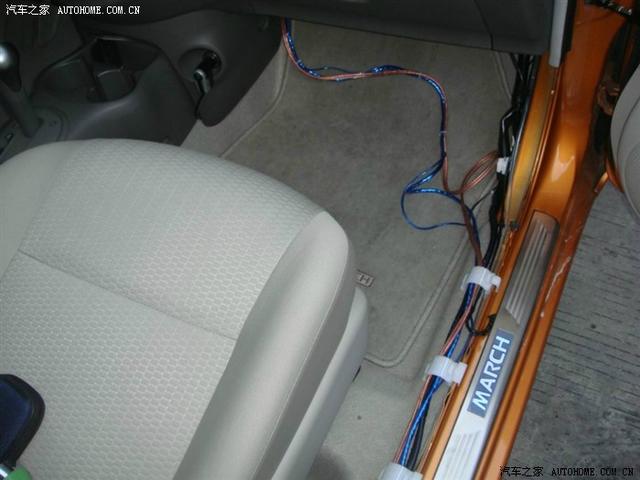

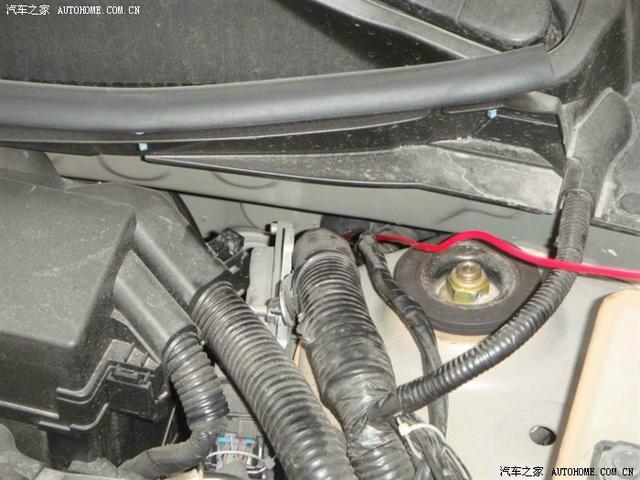

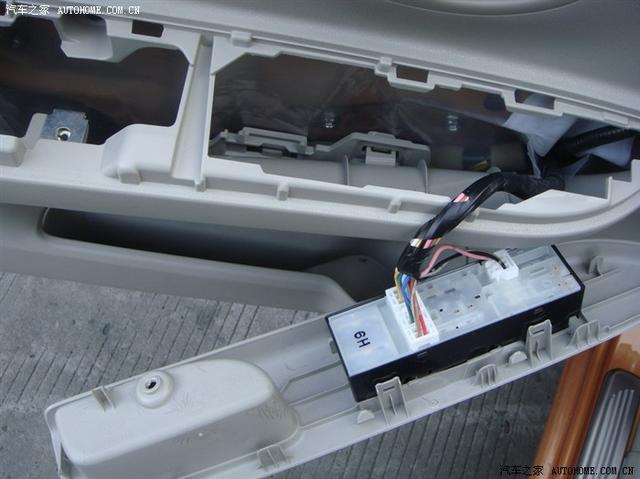

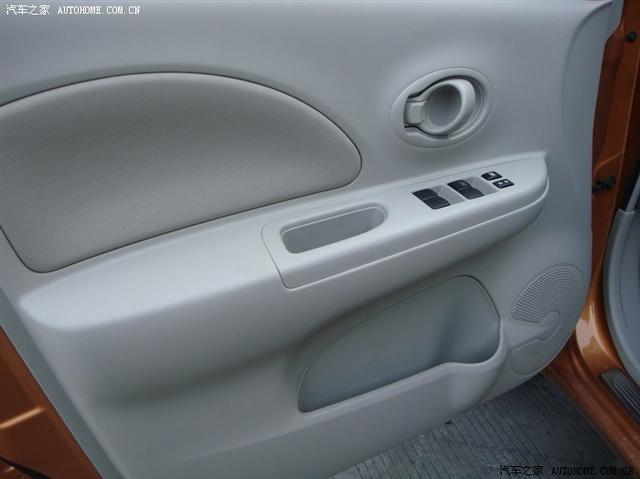

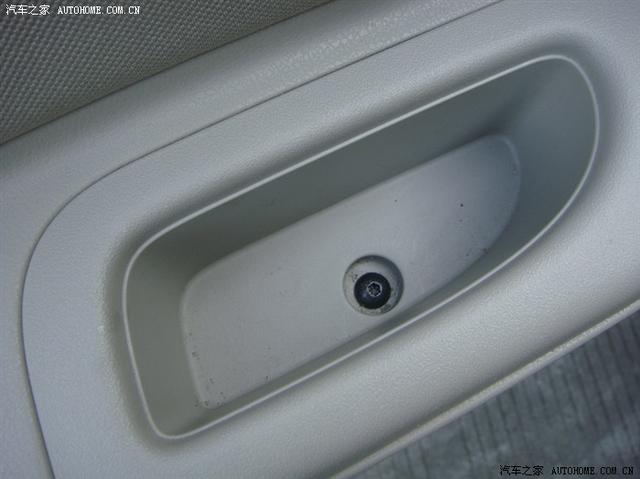

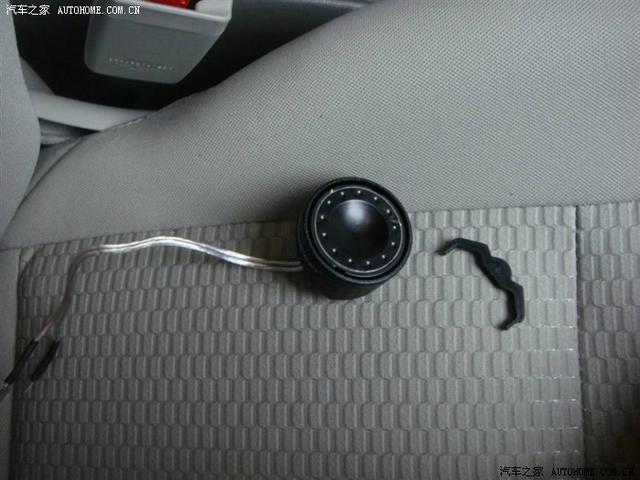

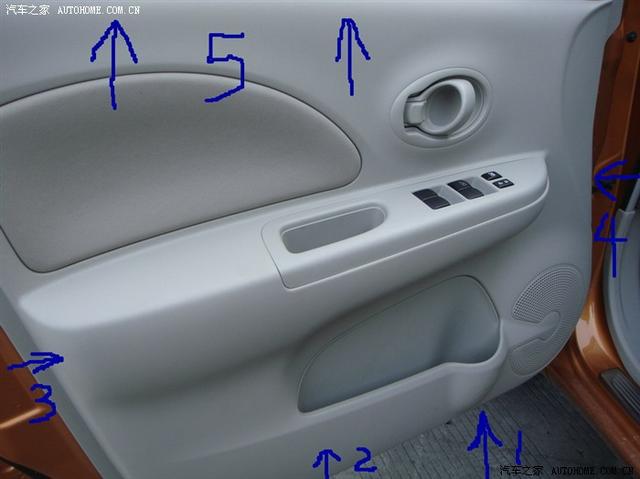

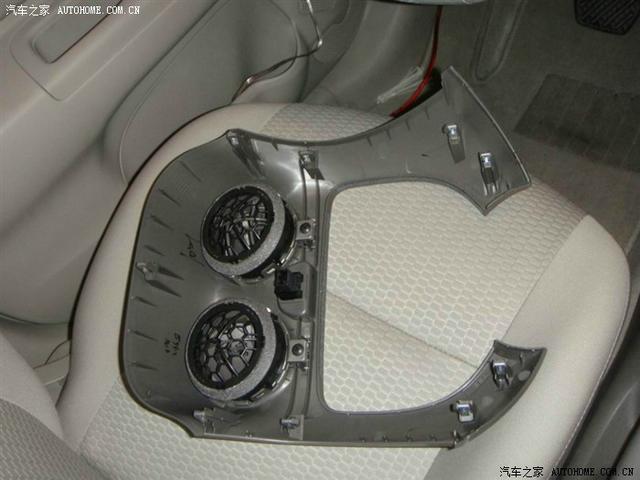

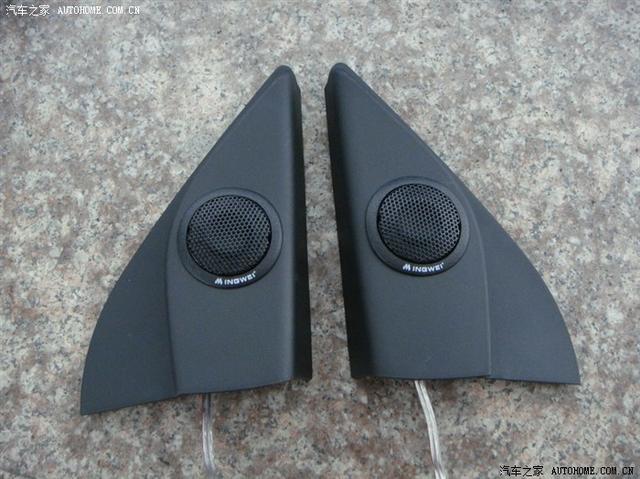

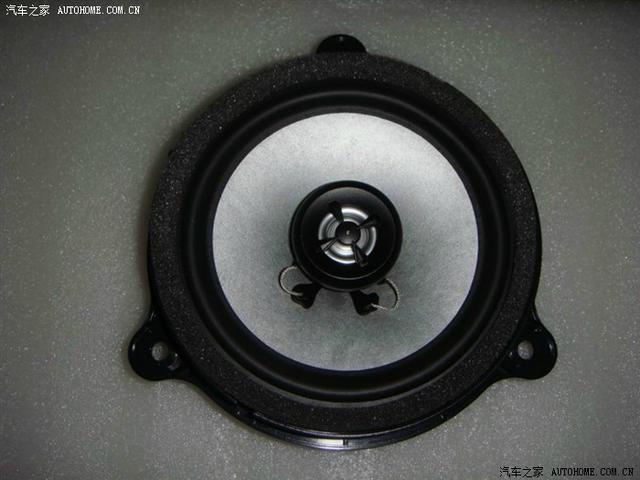

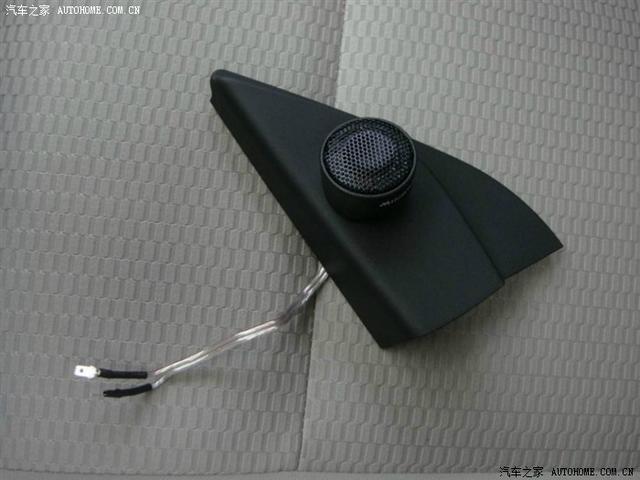

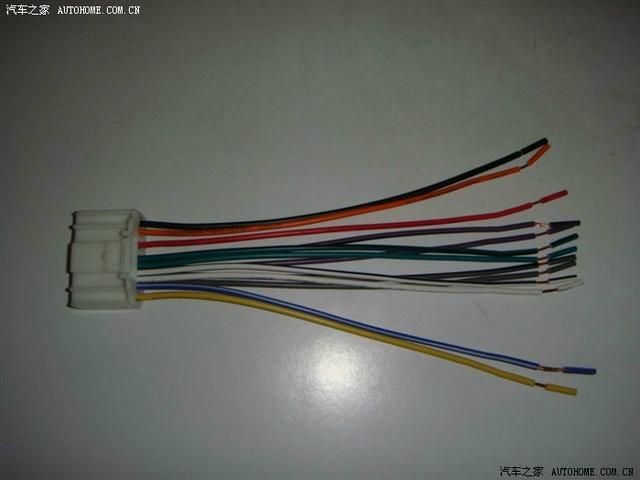

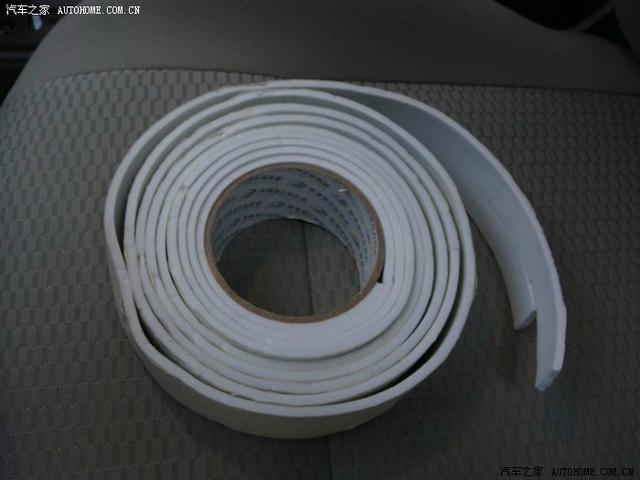

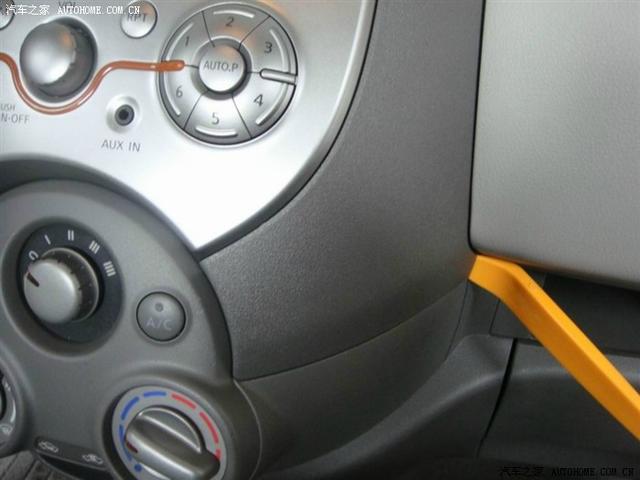

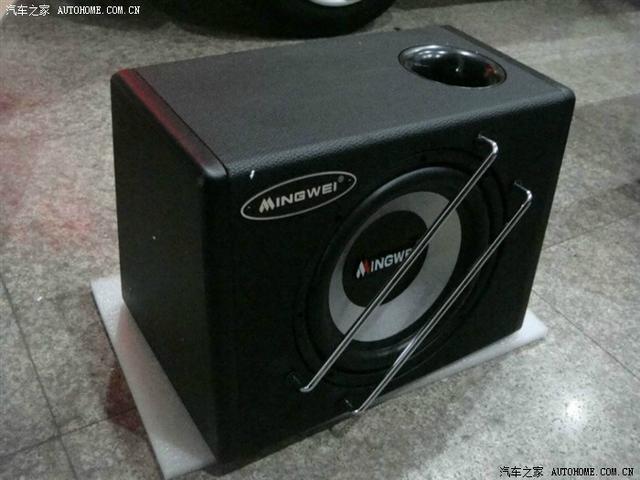

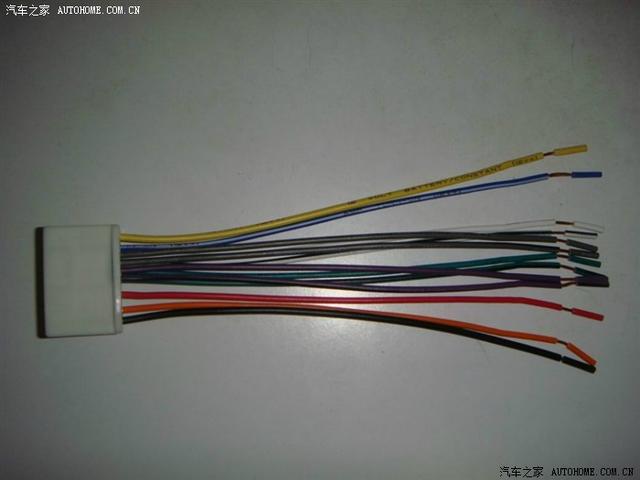

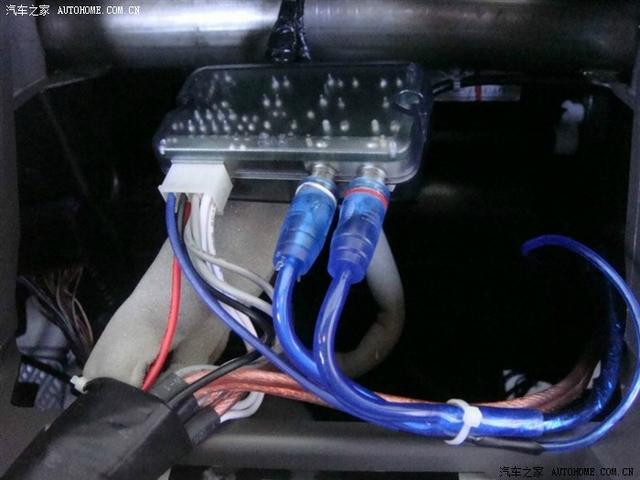

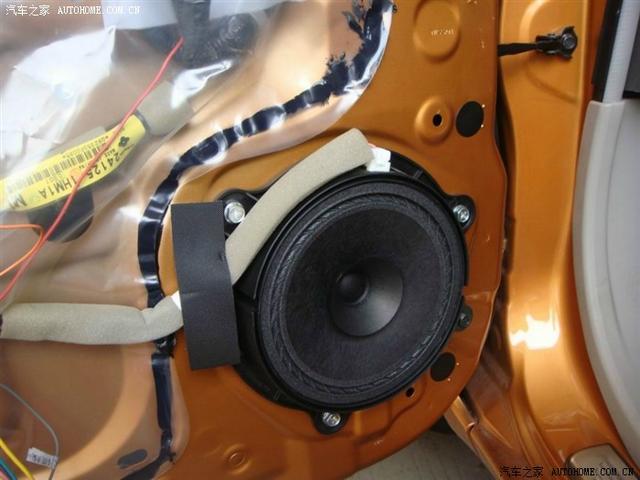

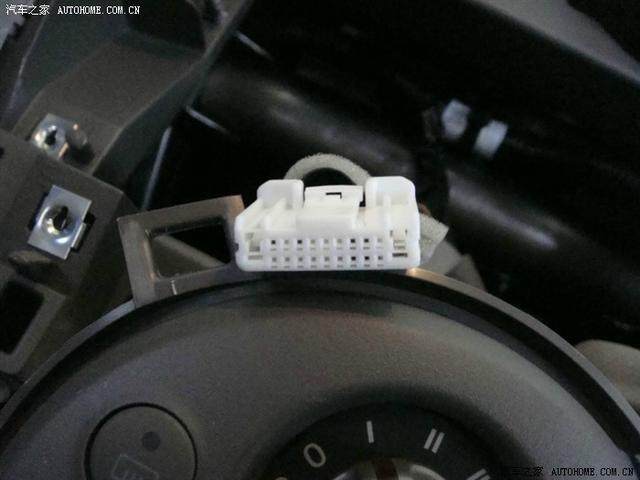

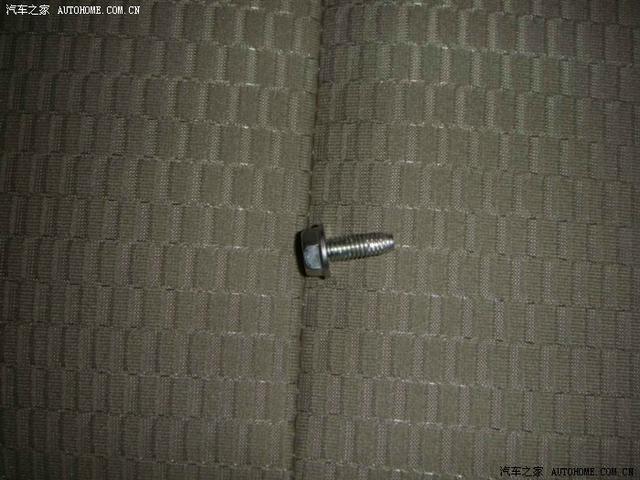

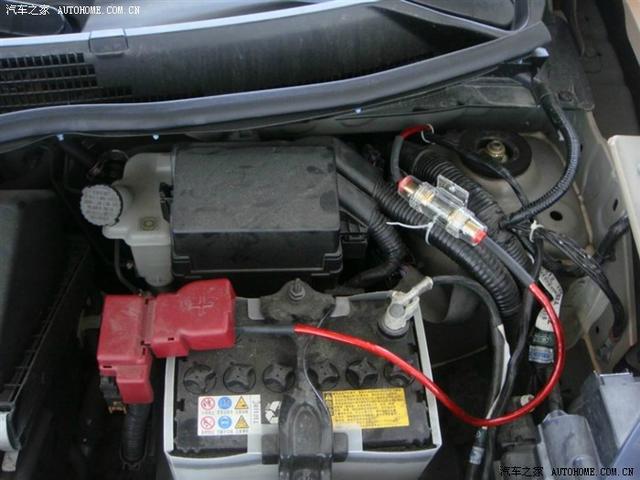

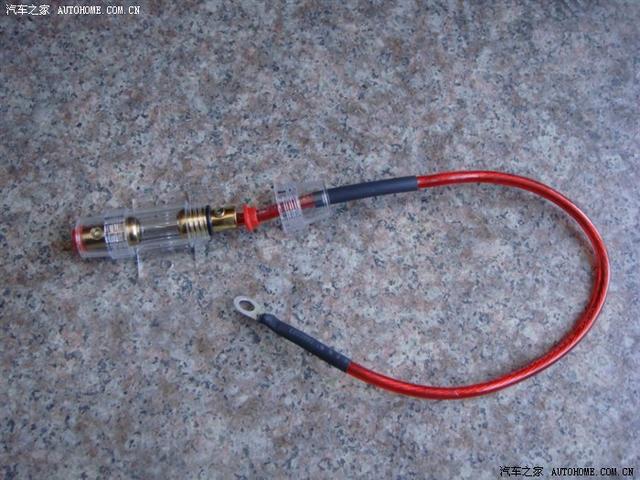

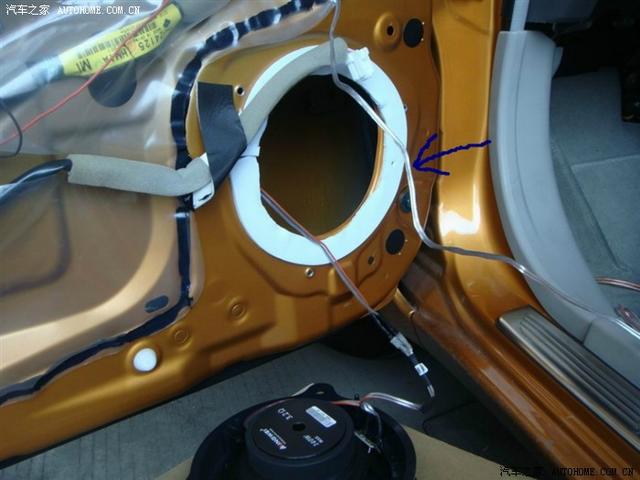

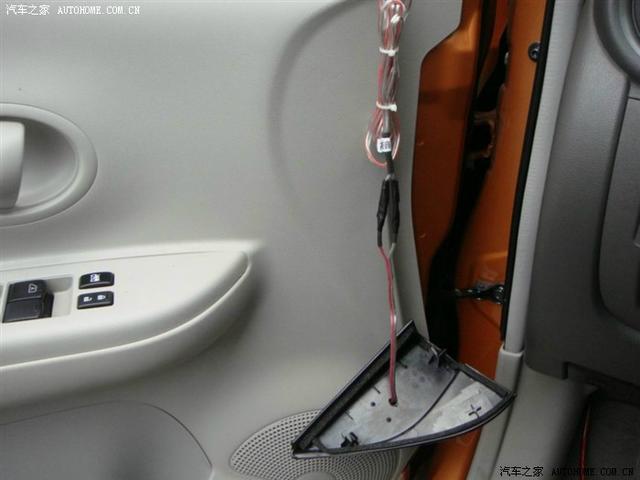

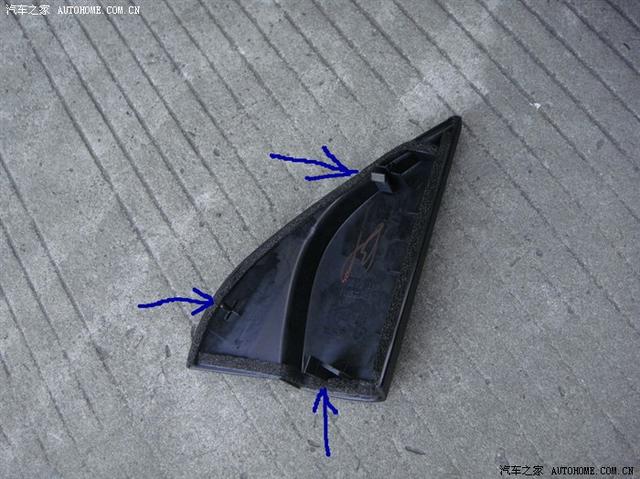

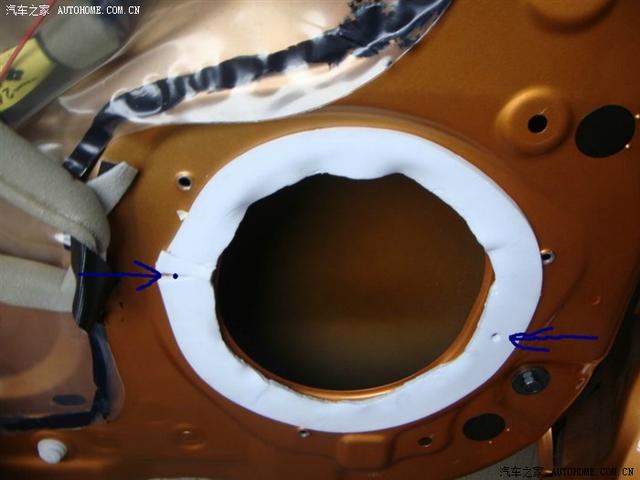

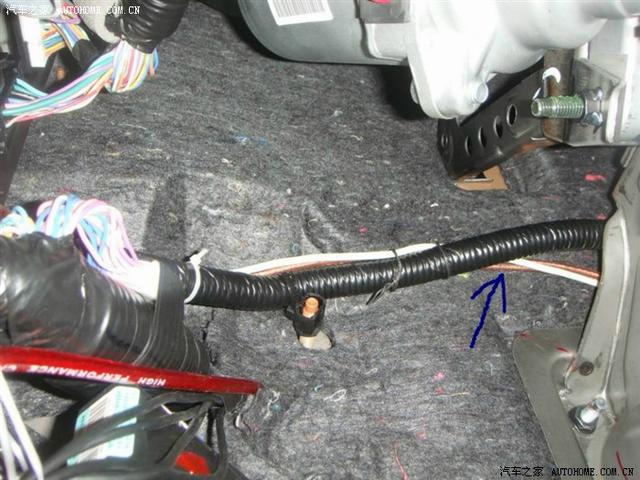

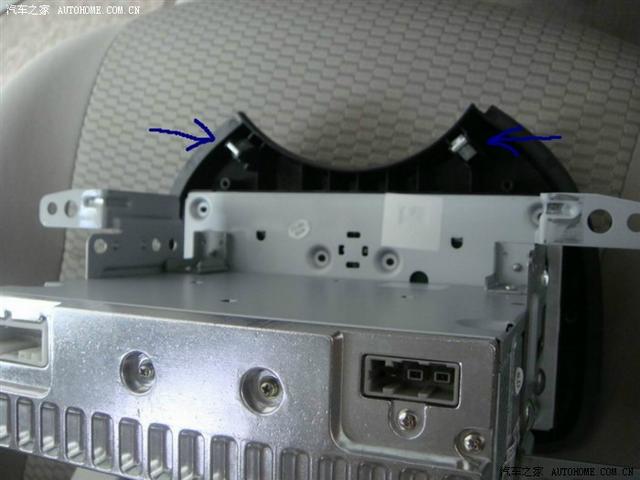

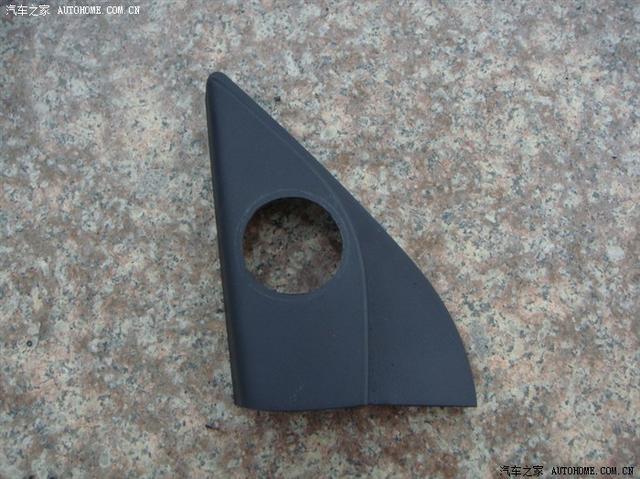

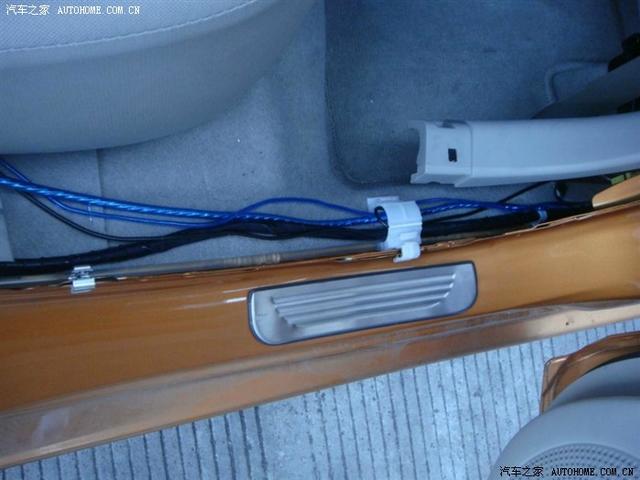

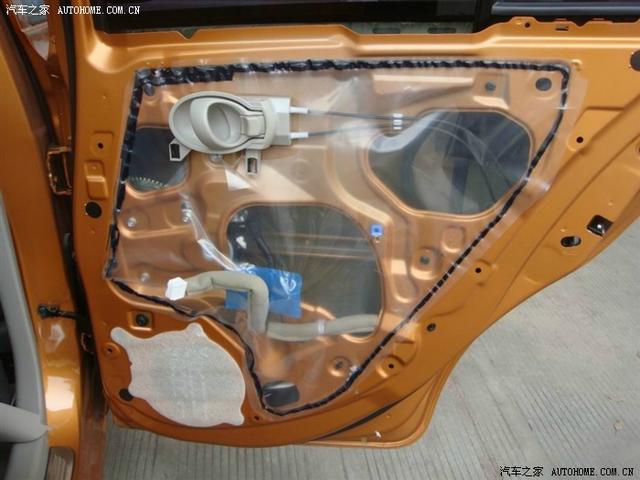

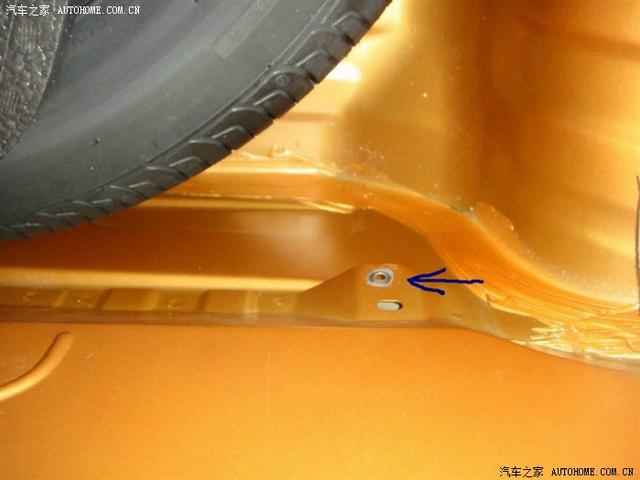

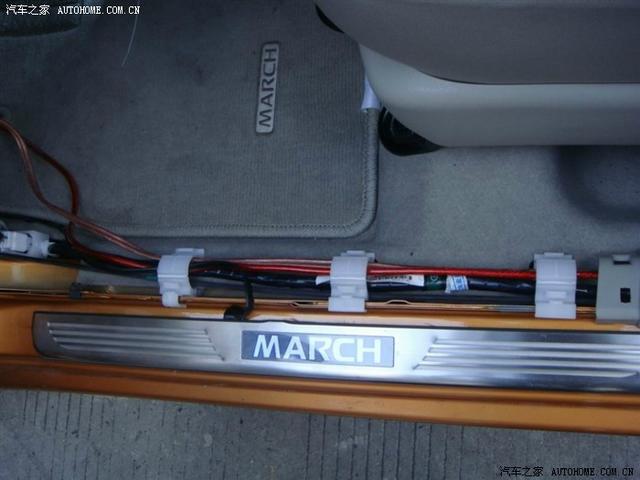

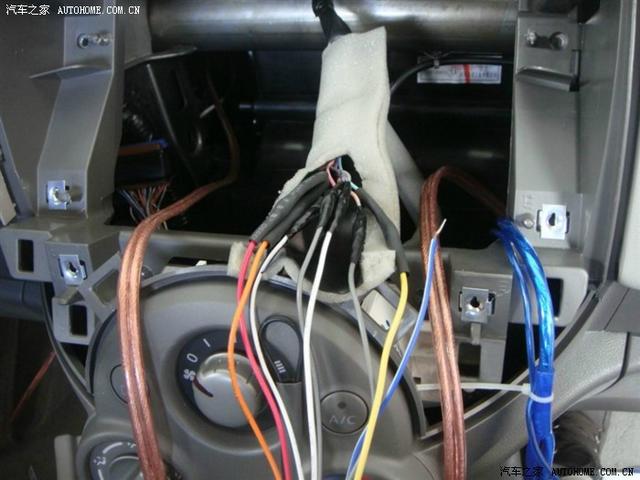

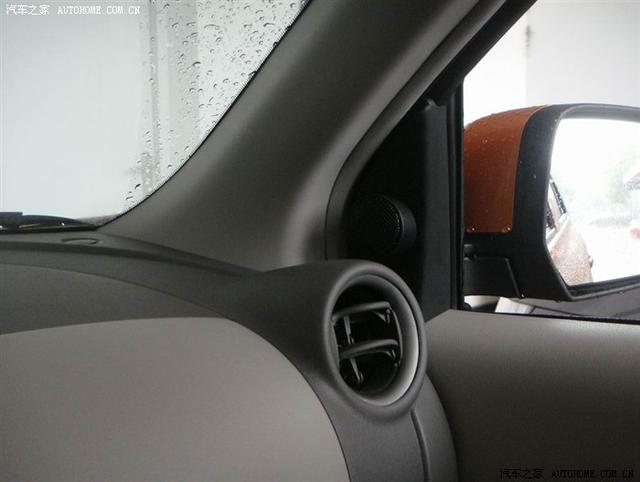

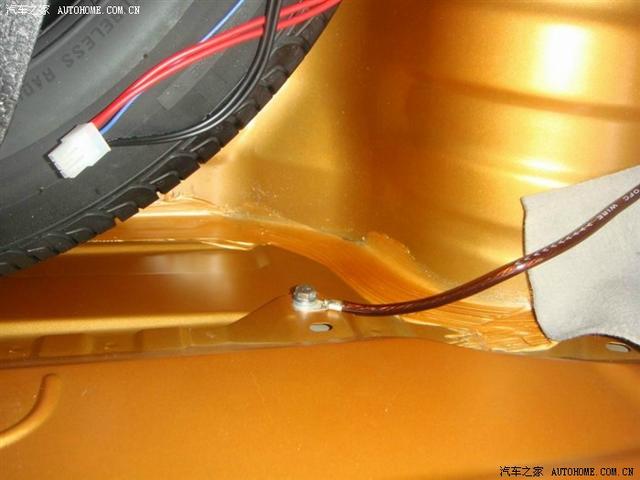

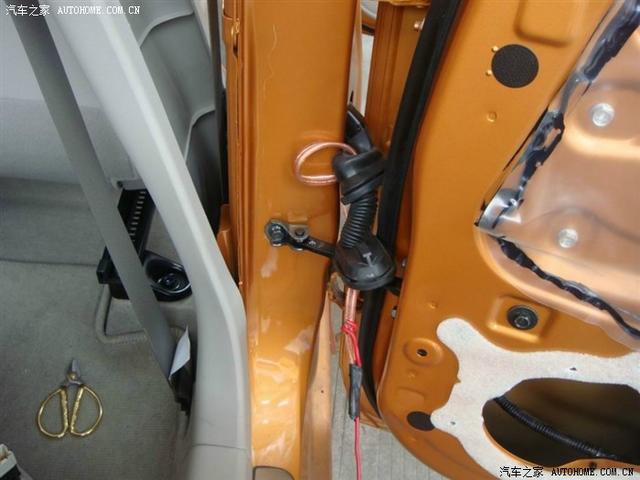

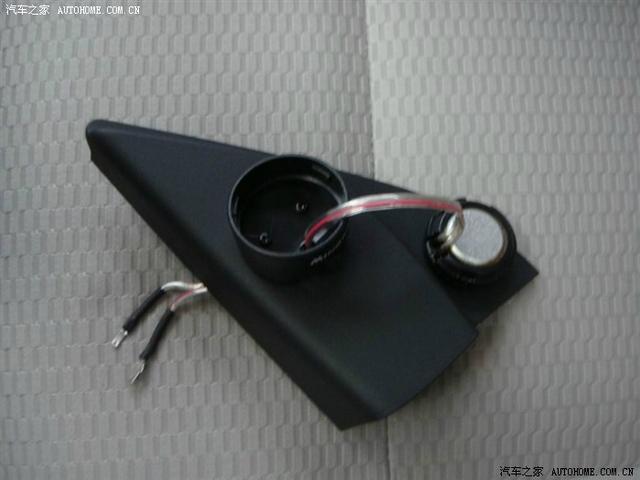

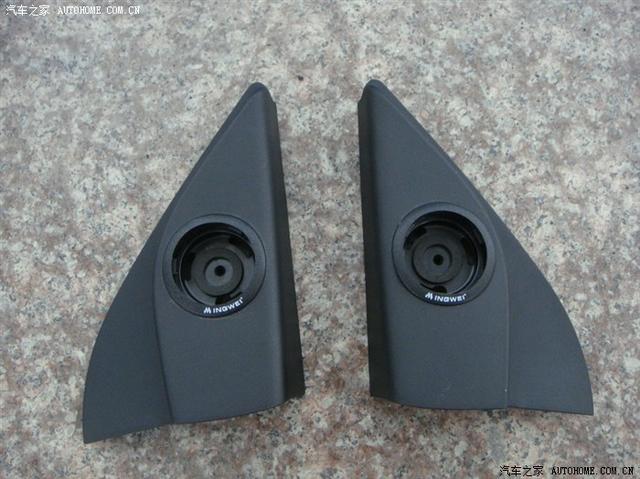

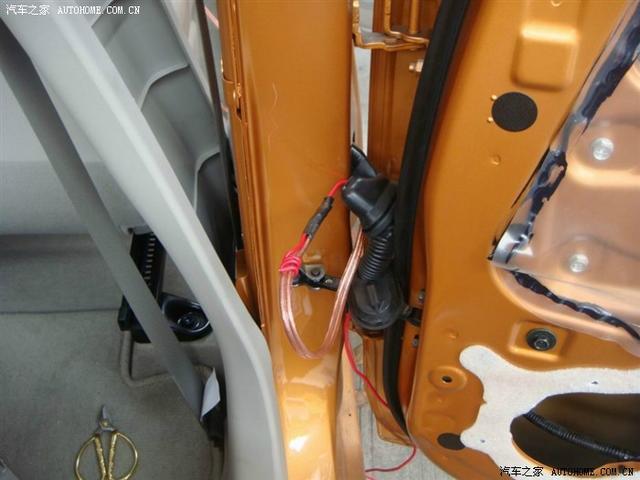

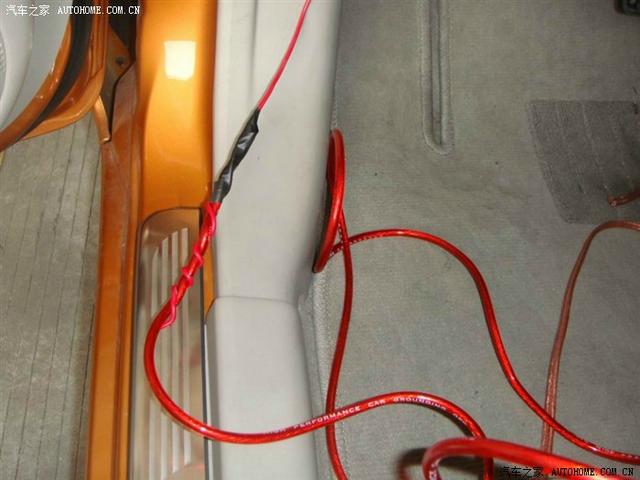

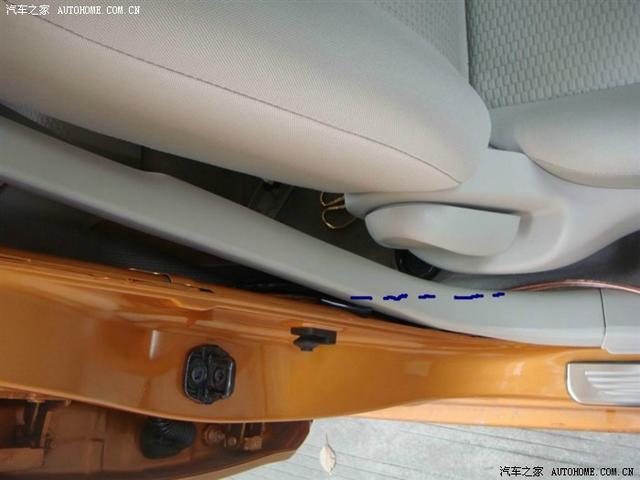

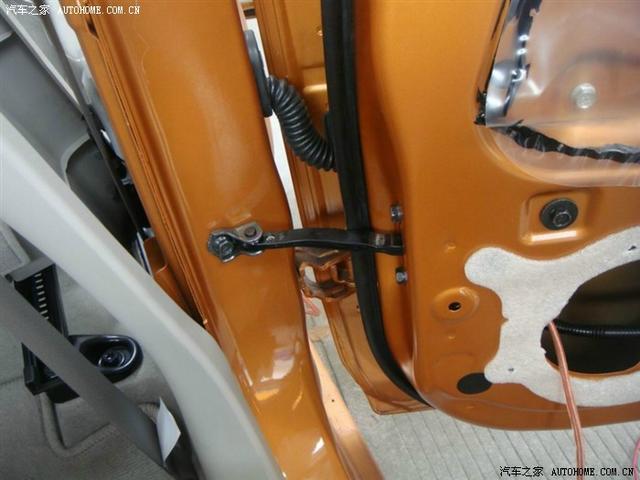

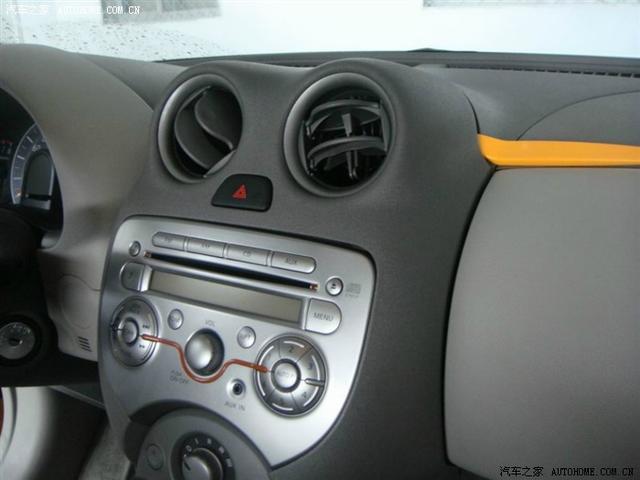

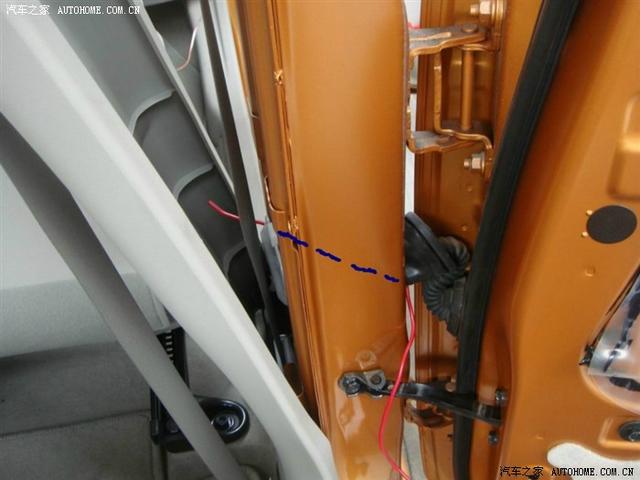

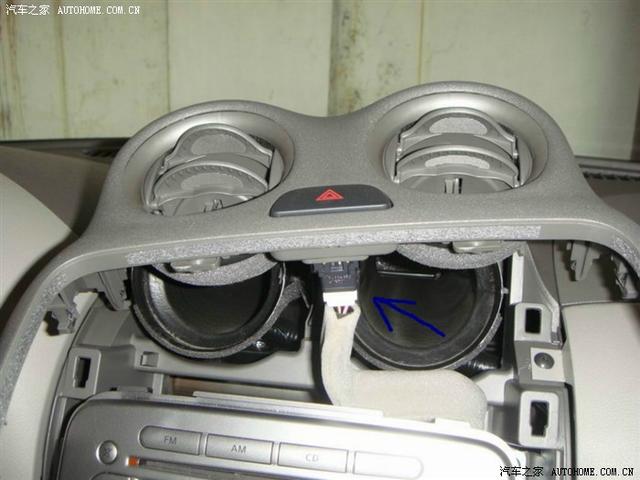

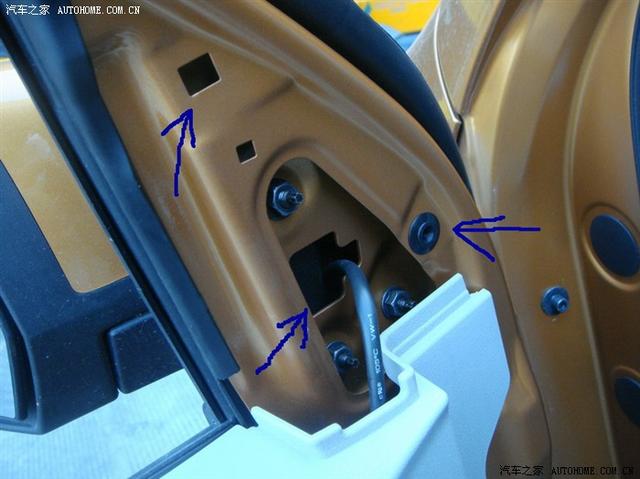

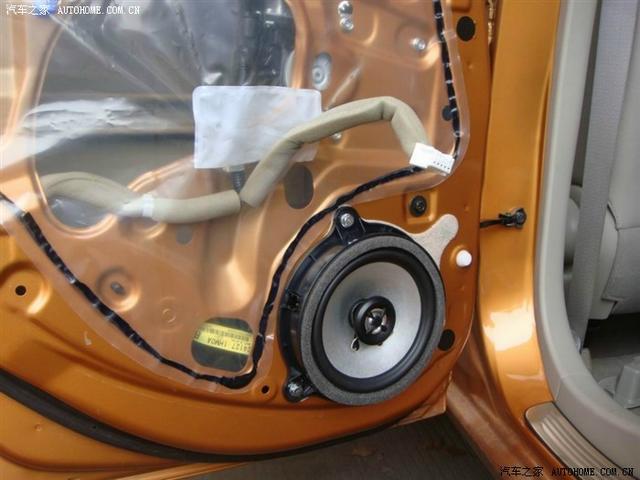

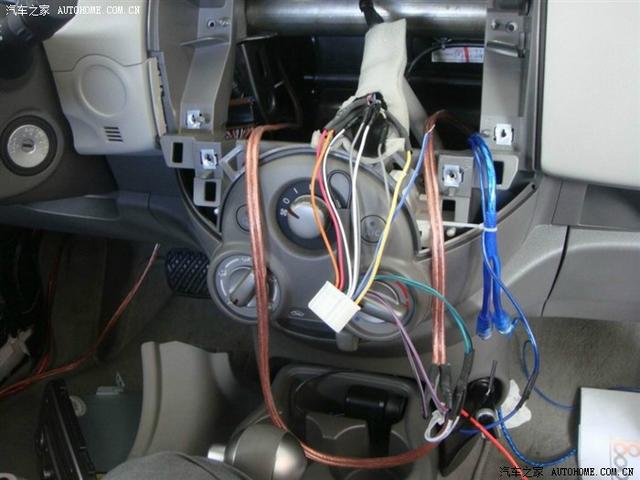

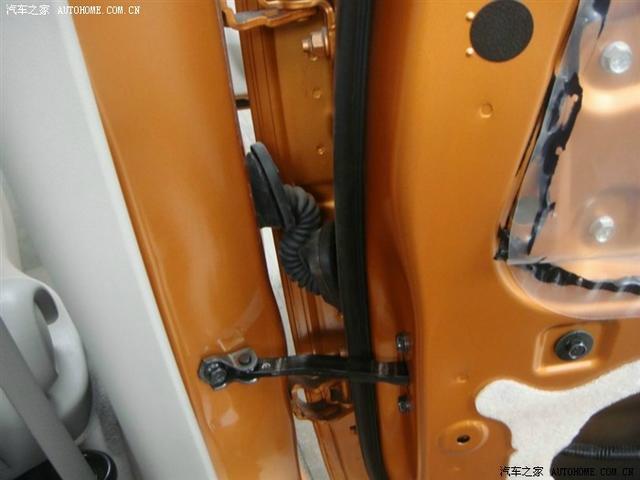

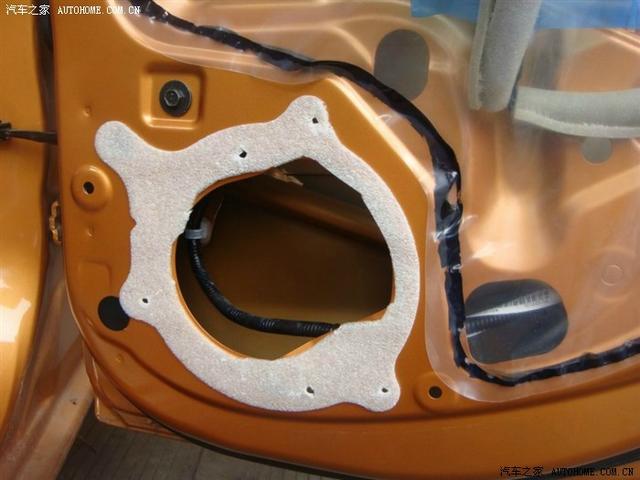

瑪馳易炫AT版車 車內只有前門兩個喇叭，音響效果一般。最近看到有人對原車進行了音響升級，效果很好，于是決定自己動手DIY進行音響升級。有幾種可選方案：1、將前門兩個喇叭換成中低音喇叭，再加裝兩個高音小喇叭；2、如方案1，再將換下的兩個喇叭裝到后門上，改裝成6喇叭系統；3、如方案1，在后門分別加裝兩個新同軸喇叭，改裝成6喇叭系統；4、如方案3，再加裝一個低音炮，這是較完美方案，當然花錢也最多。既然DIY了，那就采用第四種方案，改得徹底些、完美些吧！費了較多的時間和精力，改裝成功后寫下詳細作業，與大家一起分享！ 一、材料： 瑪馳車專用音響升級套裝：前門：2高音喇叭+2中低音喇叭；后門：2同軸喇叭 （淘寶網，880元）套裝設計不帶分頻器，僅在高音喇叭聯線中串入電容，以阻斷中低頻成分，如下圖左下角處黑色熱縮管中。   同軸喇叭   喇叭上插座與原車匹配  10寸低音炮，體積有點大，低音震憾力太強了，讓人受不了（淘寶網 528元）；  低音炮后面板  高轉低轉換器（專配低音炮，淘寶網 68元） 下圖中： 1、紅色電源線接ACC+12V電；2、黑色地線接0V地線；3、藍色電源控制線接低音炮電源控制線（以延遲幾秒控制開啟低音炮電源，防止在開機時低音炮發出“砰砰”聲）；4、白色線為左聲道正極輸入線；5、白黑色線為左聲道負極輸入線；6、灰色線為右聲道正極輸入線；7、灰黑色線為右聲道負極輸入線； 紅色低音頻左聲道輸出口接低音炮左聲道輸入口 白色低音頻右聲道輸出口接低音炮右聲道輸入口   低音炮專用套線（淘寶網 78元）   瑪馳專用CD機尾線（淘寶網 8元） 1、黃色線為常電+12V輸入線；2、黑色線為0V地線；3、紅色線為ACC+12V輸入線；4、橙色線為主機小燈線；5、白色線為前門左聲道正極輸出線；6、白黑色線為前門左聲道負極輸出線；7、灰色線為前門右聲道正極輸出線；8、灰黑色線為前門右聲道負極輸出線；9、綠色線為后門左聲道正極輸出線；10、綠黑色線為后門左聲道負極輸出線；11、紫色線為后門右聲道正極輸出線；12、紫黑色線為后門右聲道負極輸出線；13、藍白線為空線    音響專用喇叭線（需2條，每條3.2米長）  單面膠軟貼條（用作喇叭防震墊）  二、車門內飾板拆法（以主駕門為例，其它門類似） 1、拆裝前先關閉鑰匙開關并拔下鑰匙；  2、內梅花型固定螺絲拆下，稍用力把控制臺板往上拉即可拉出；  3、梅花型螺絲刀  4、按下插頭卡子，撬拉出插頭（先拆小插頭，再拆大插頭）   5、門右上角黑色小飾板稍用力拉出即可   6、旋出門控制臺板內的固定螺絲  7、按下圖1-2-3-4順序稍用力拉出飾板（其中1處下有凹進處正好用手拉出），松動門飾板，最后第5步將整個飾板往上抬即可拆下；   8、對應卡子位置，將留在門上的白色卡子撬出裝回飾板上  三、中控面板拆法 如下圖位置，稍用力往外頂，即可松動脫出；  再上部稍用力往外頂也可松動脫出；  按下卡子，拔出插頭  中控面板后9個彈簧卡子  旋出四顆主機緊固螺絲，將主機下部稍用力往外拉即可取出主機；   主機下部兩顆彈簧卡子  CD主機后面插頭（只有7根線，沒有4根后門喇叭輸出線）   四、前門喇叭安裝 拆下原車前門喇叭；  在原處貼上單面膠軟貼條做為防震墊，并在其上戳穿兩個固定孔；  將新中低音喇叭上高音頭聯線對接好、包好（注意正、負極），并按下圖穿引到上面；  安裝好新喇叭，扎好高音頭聯線；  右前門新喇叭也如此安裝好；  拆下的原車?yán)?，除了機芯，基本上都是紙和塑料做的，輕飄飄的；   復原門飾板，扎好高音頭聯線；  高音頭的安裝步驟如下：        OK！高音頭安裝完畢。   以上是高音頭的簡單安裝方法。 另一種安裝方法是：可以把高音頭的外殼換成帶邊沿的外殼（音響套裝附帶），再在原車塑料板上開個與殼體大小相同的大孔，然后把高音頭緊緊地嵌進去，這樣更美觀些，但也有一定難度。         五、后門喇叭安裝及布線 拆下后門飾板；  按原孔形割掉封片，周圍一圈留著當防震墊；  將車門框之間的橡膠軟管兩頭拉出；  將喇叭線穿引過B柱；  然后將喇叭線穿引過橡膠軟管；   再將喇叭線穿引到喇叭孔處，留好余度，并復原橡膠軟管；  由于音響套裝中未附帶喇叭專用插頭，干脆剪斷直接對焊接、并包好（注意正、負極標志）；   最后將喇叭線在孔內與原車管線綁扎好，再安裝好喇叭；  左后門喇叭也如此安裝好。  音響套裝中未附帶喇叭緊固螺絲，需自購類似螺絲或向淘寶店家索要。  喇叭線沿B柱下去；  右側喇叭線沿右前門框穿引至中控處并隱藏于副駕儲物箱體上方（下圖中白色穿孔卡是可以打開的）；  左側喇叭線沿左前門框經主駕腳坑上里方穿引至中控處；  左側喇叭線沿主駕腳坑上里方的原車管線路徑從里面繞行施放到中控處；  中控處  六、低音炮布線、接線 在主駕腳坑上里方有一個線束穿越橡膠密封套（通往車頭發動機倉），在其上戳個小孔，用硬線穿引過去；  主駕腳坑上里方硬線穿過圖；  將低音炮紅色電源線穿引過橡膠密封套，至車頭發動機倉；  主駕腳坑上里方紅色電源線穿過圖；  紅色電源線沿左前門框、左后門框穿引至后備箱處；   低音炮音頻輸入線（藍色粗線）與電源控制線（藍色細線）從后備箱沿右后門框、右前門框一直施放到中控處，并隱藏于副駕儲物箱體上方；   中控處  在后備箱處將紅色電源線（+12V）、藍色電源控制線（REM）、棕色地線（GND、0V）與低音炮附帶的電源輸入線對接、包好；  將紅色電源線施放到后備箱右側；  在備胎坑旁有一圓孔正好可用來接棕色地線（GND、0V），注意要刮去表面油漆，確保接觸良好  用螺絲、螺母對緊固定好；  將保險絲管、電源線、銅鼻子焊接好、裝配好；  在發動機倉處將紅色電源線接好、固定好保險絲管，最后確定無誤，將電源線并接在電池正極。  七、主機接線 1、先將自購的CD機尾線后門左右聲道輸出線（綠、綠黑、紫、紫黑線）與后門左右喇叭線及高轉低轉換器左右聲道輸入線（白、白黑、灰、灰黑線）按左、右、正、負分別并接（3線并接），其接法原理即為CD機后門音頻輸出給后門喇叭，同時送給高轉低轉換器； 2、將原車CD機尾線一根一根剪斷與自購CD機尾線一一對接好、包好（注意原車CD機尾線中常電+12V線在鑰匙拔掉的情況下也是有電的，在與黃色尾線對接時要防止短路接地等）；  3、高轉低轉換器ACC+12V線（紅色）并接在自購CD機尾線ACC+12V線（紅色）上； 高轉低轉換器0V地線（黑色）與自購CD機尾線0V地線（黑色）對接； 高轉低轉換器電源控制線（藍色）與低音炮電源控制線（藍色）對接； 自購CD機尾線藍白線無用、包好；  4、高轉低轉換器左右聲道輸出口與低音炮左右聲道輸入線對插，并將插頭用膠布包好，用扎帶將插頭與轉換器綁在一起，防止以后插頭脫落。整理好線束，用膠布包扎好、保護好，插回各插頭，復原，OK！ 注意：在各插頭插回CD主機并裝回復原后，要確保各線束不能與CD主機后部鋁合金板（主機功放散熱板）接觸，以免高溫燙壞線束。   低音炮后面板插線（注意音頻輸入插頭紅頭插上面L，白頭插下面R）；   全部接好、插好線路后，可試機，一切正常后，復原中控面板。OK！一次成功！  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
