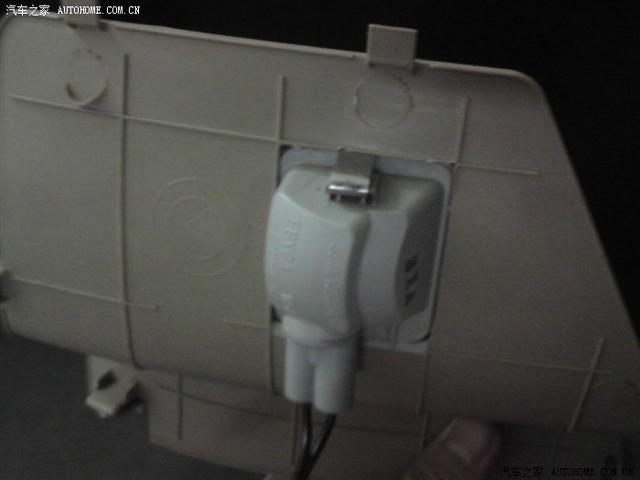

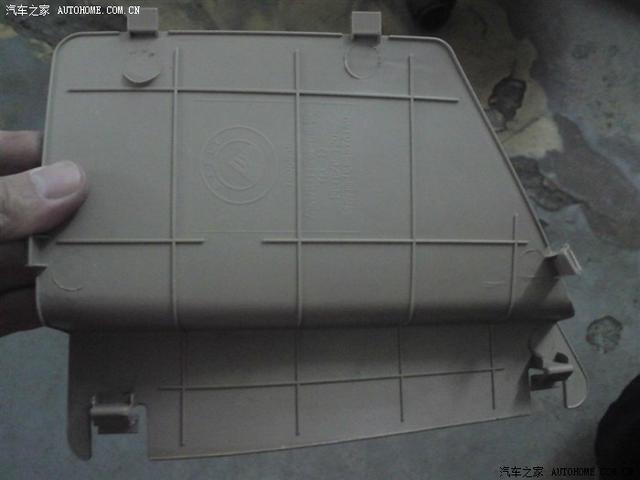

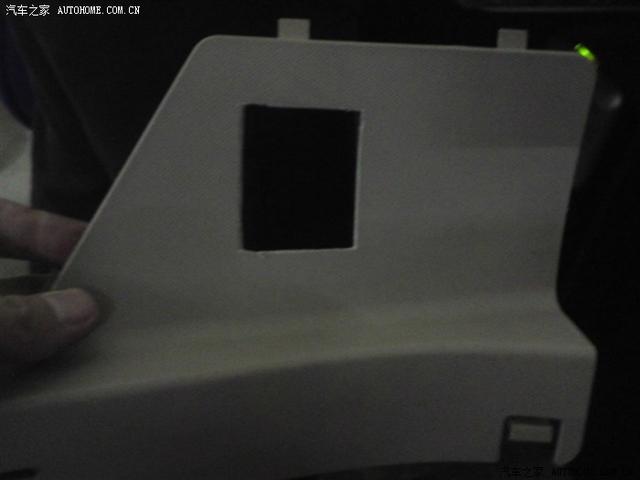

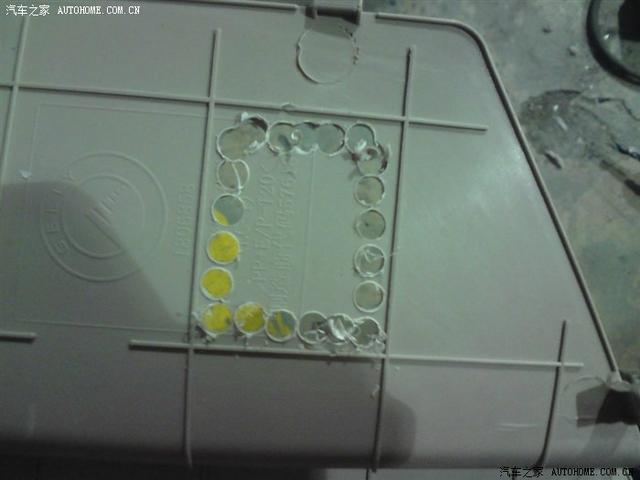

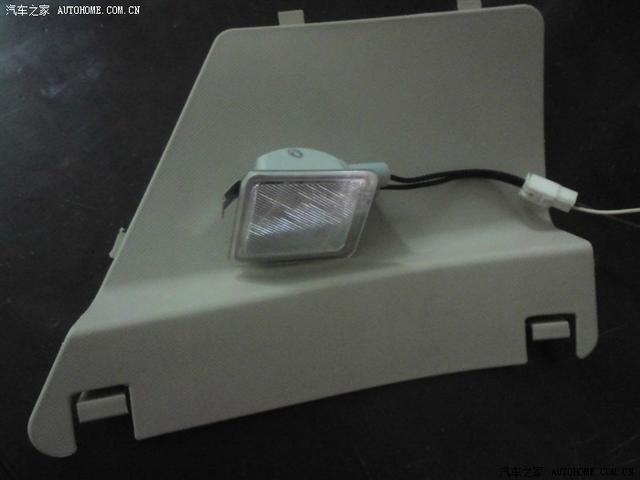

背面，簡直正好合適，真是為了這燈留的

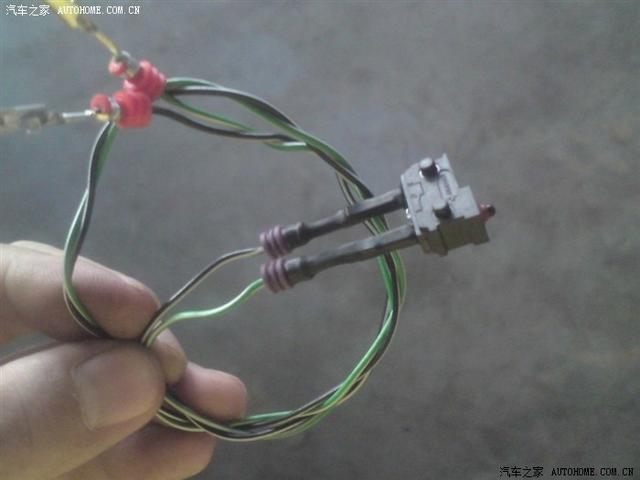

上微動開關，這微動開關可是從別的車的中控鎖機里摳出來的。質量杠杠的。

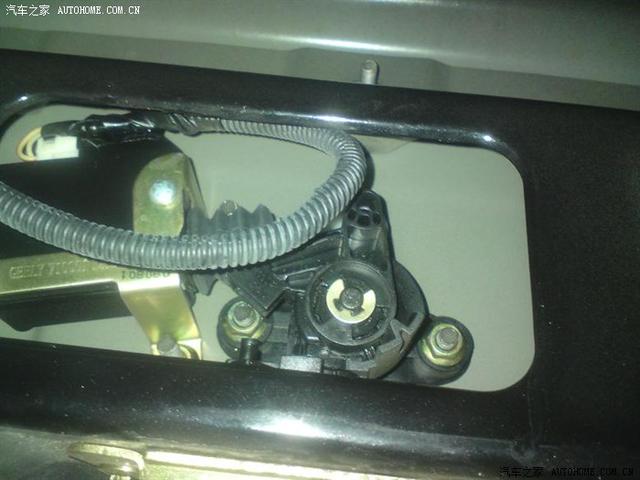

準備安裝的位置，后尾門鎖電機處。

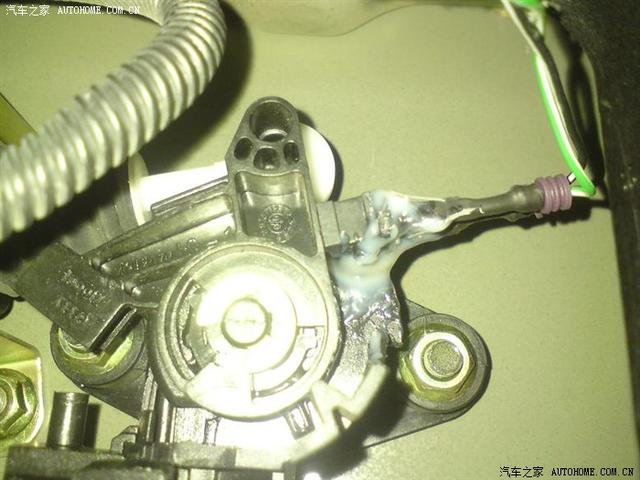

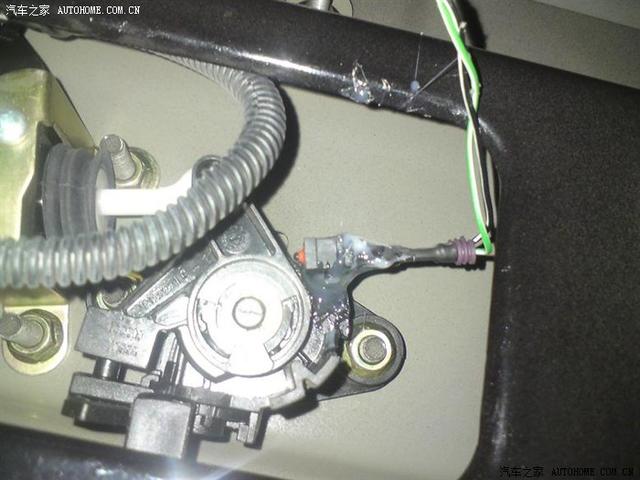

安裝效果，先用502固定在上面，再用AB膠加固，更結實。這是開啟位置。



關閉位置

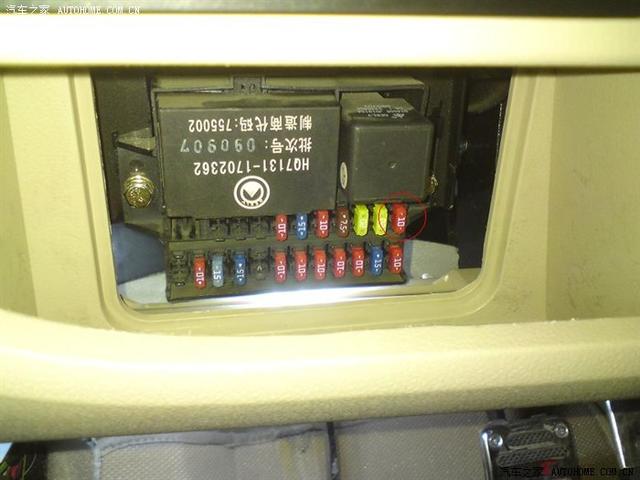

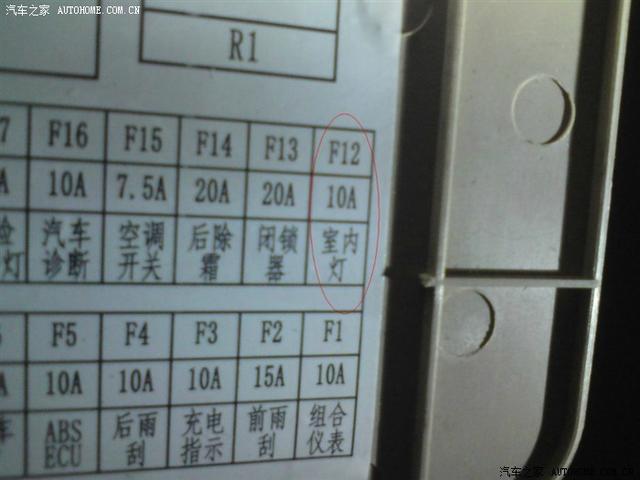

對比著看看吧！ 開始接電源了?？紤]到尾箱附近沒有常電源，只好從保險絲盒里拉線了。就室內燈吧

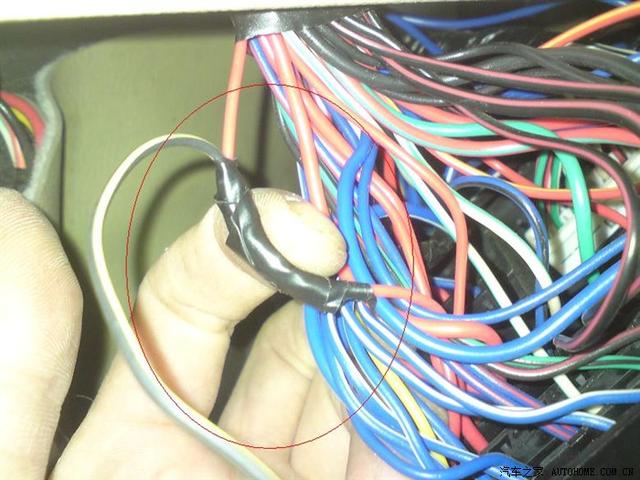

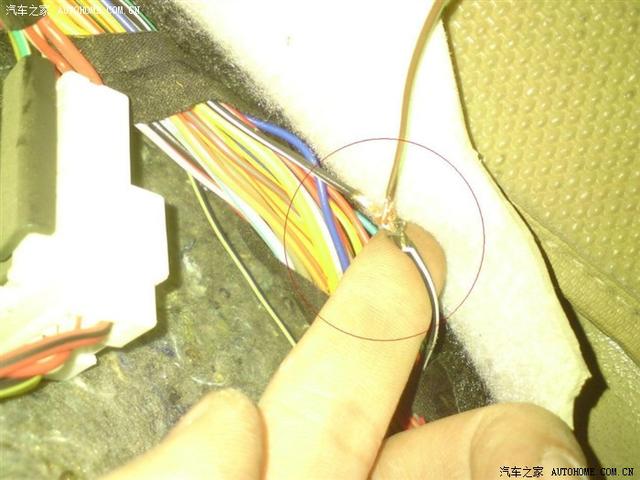

       保險盒背面的線，真好有兩根線，另一根正好可以留給踏板燈。 接線必須從保險下游接線，不然保險不起作用。也就是將保險拿下，測量沒電的那根線就是了。

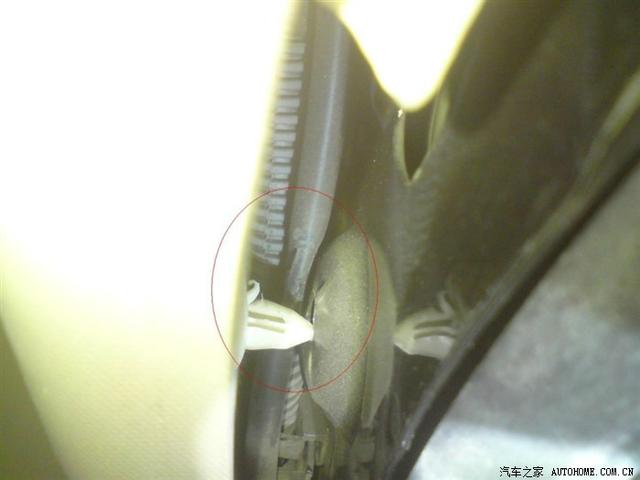

接線過程中居然發現后雨刮噴水管被壓扁了

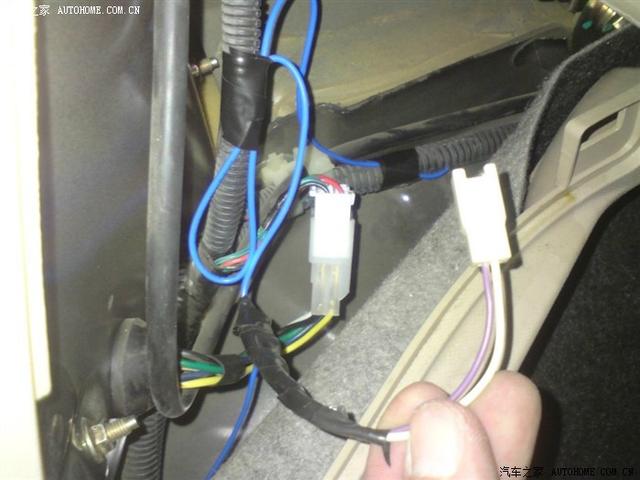

將線引到左后尾燈處

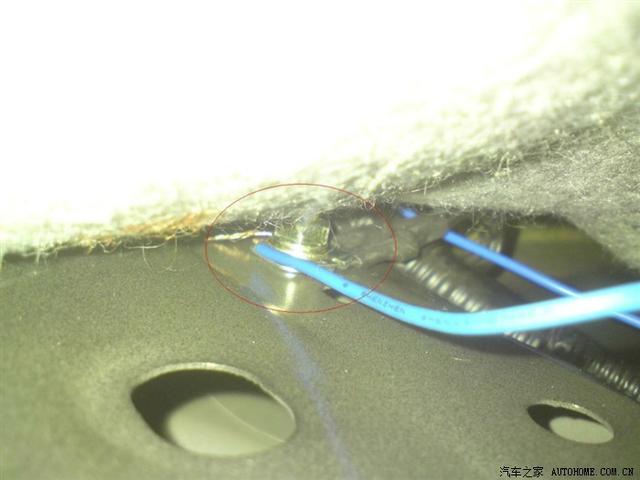

一端接LED正極，另一端接微動開關，微動開關另一端搭鐵。線路就算完成了。

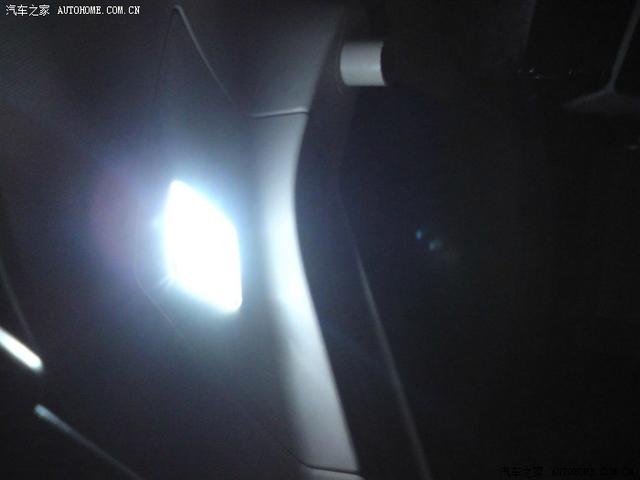

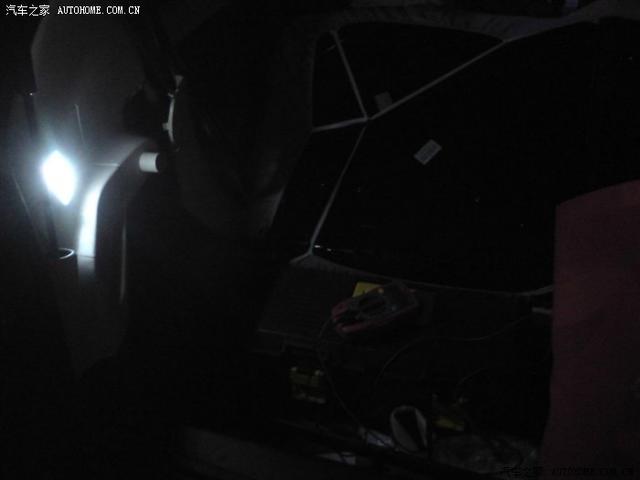

效果不錯，要是用多頭的LED會更亮。

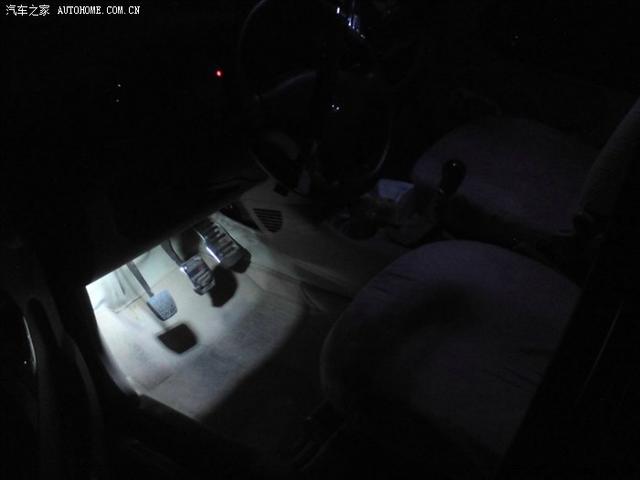

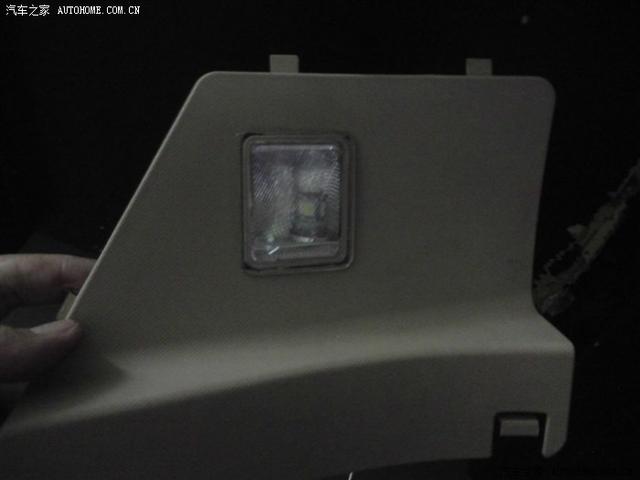

這是加裝的踏板處的LED，六頭LED?？葱Ч?

踏板處LED電源直接接在室內燈的電源線，另一端接在門控開關的搭鐵線上就行，就能實現開門亮，關門滅了。

大功告成。
