2.主板479針 +集成的cpu迅馳2代 二手的  淘寶網   (150元)
      考慮到電瓶的壽命 建議選擇低功耗的主板和U 有凌動的主板 功耗很低好像超不過10w 但價格高  我這個主板+u的功耗超不過25w  因?yàn)檫x擇的筆記本的主板

3.內存 1g ddr400  硬盤80g ide的老式硬盤        （0元）
內存偷朋友的哈哈 硬盤朋友友情贊助的 這些電腦配件都很便宜 都是老早的配置了

4.車載atx電源 120w的寬壓板 dc12v-12v       淘寶 (120元）
      這個電源主要是給主板供電的 是車載專用的 不像家用的那樣 就電源這點和家用的有區別 剩下的以上配置與家用電腦一樣

5.兩路汽車音響功放                              （60元)
      呵呵 功放很便宜把 個人對音質要求的一點也不高 能聽見響聲就是好 哈哈 而且我也不喜歡很大的聲音 每次開車我都是小小的聲音

8. 線材n米 vga線材n米

      基本上在千元以內把 我的要求不高 所以有的都是從淘寶淘的二手的貨 不差錢的可以上好的 比如功放 弄個千元級別的 那效果剛剛的 但哥們的耳朵沒那么挑剔也受不了 大音量的刺激 呵呵 這個嘛都是看君需求了   廢話不多說上圖


P1 液晶屏

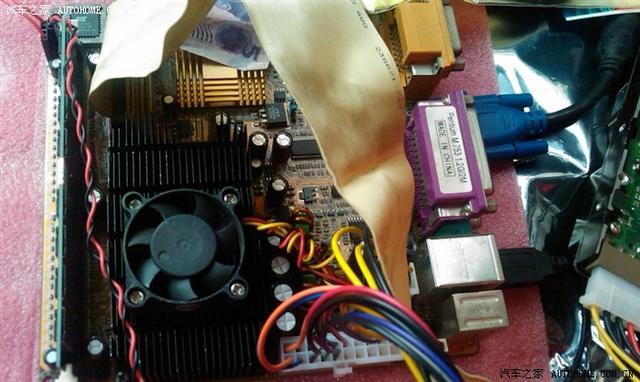

P2 裸奔中的主機

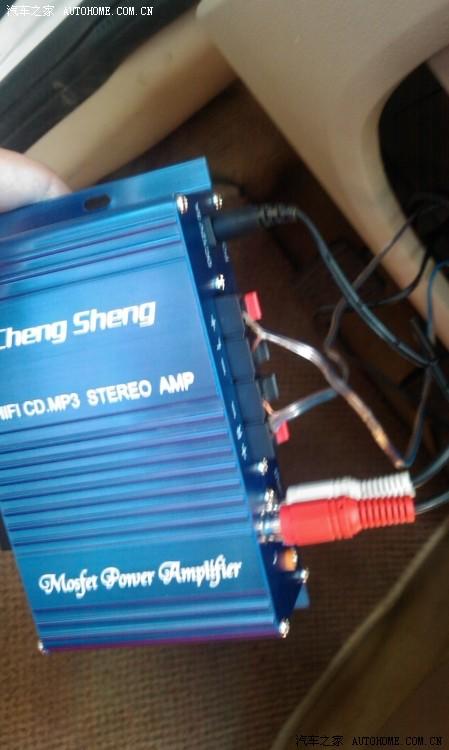

P3 廉價的功放



P4 車載atx寬壓電源



p5 倒車攝像頭


p6  gps模塊 出風口切換的下面粘的那個

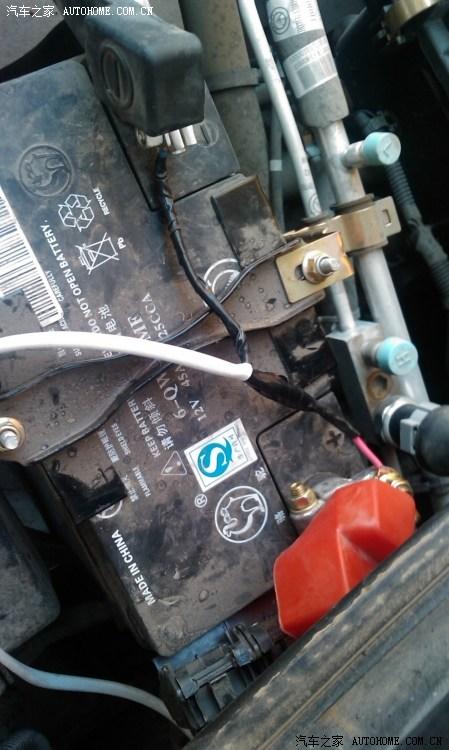

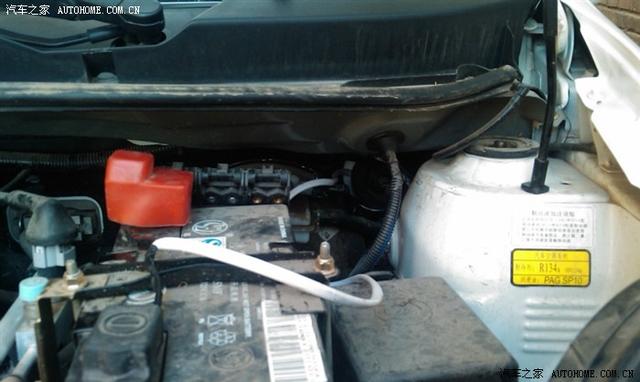

      好了以上是一些配件的圖 下面來看看我的安裝過程 由于 部分安裝過程我很早就完成了 也沒有什么圖片 我也不想在拆下了拍了 哥們主要是是快得了斷卡子的綜合癥了 呵呵 拆一次 斷一個 好頭疼  但是大部分還是很全的 有什么不會的車友 可以本帖咨詢 我盡力幫助  也謝謝曾經幫助我的人！ 首先我把線路的正負極直接從電瓶上引出來 為的就是不破壞原車的線路 爭取不動原車的線路



順著白線看 就找到線材是怎么進駕駛室的了 有一塊黑色的皮子 掀開就可進去了 要蓋嚴哦

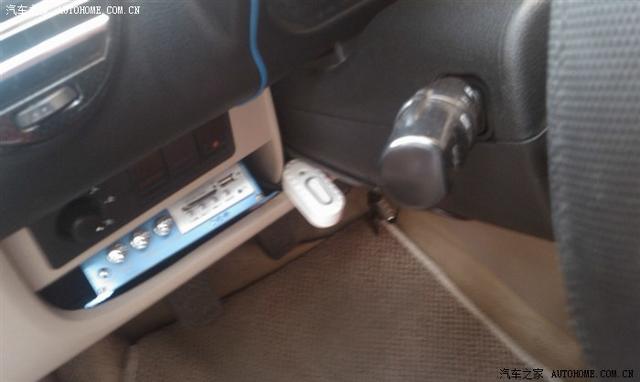

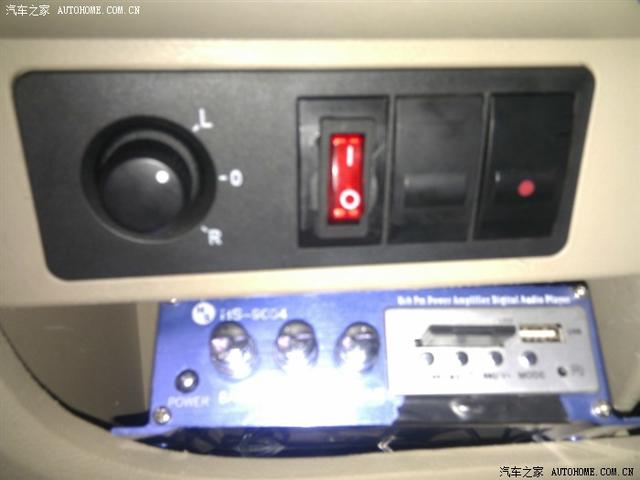

      接開關 這個開關可以 斷開車載pc的一切電路 這個開關是我 用一根鐵絲 燒紅了 一直扎 然后用銼刀 搞的方形 在把開關嵌進去 過程略  我有以前的開關很丑

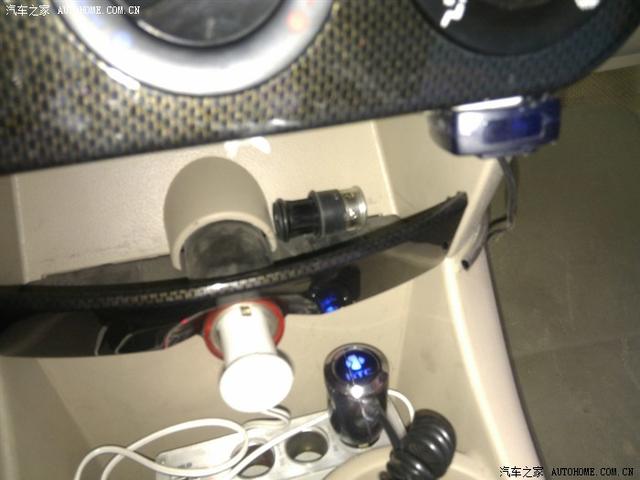

那個白色的開關是我以前的電源總開關 有木有很丑??？ 還是現在的好看

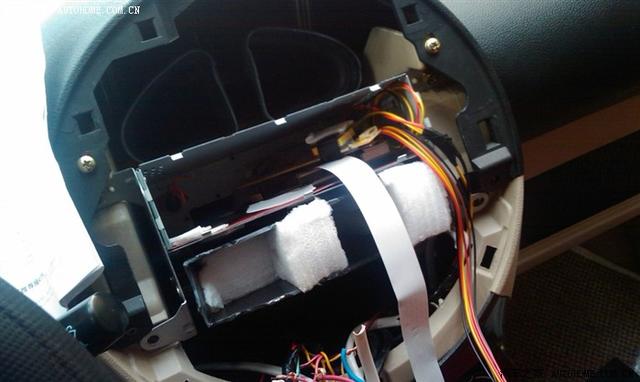

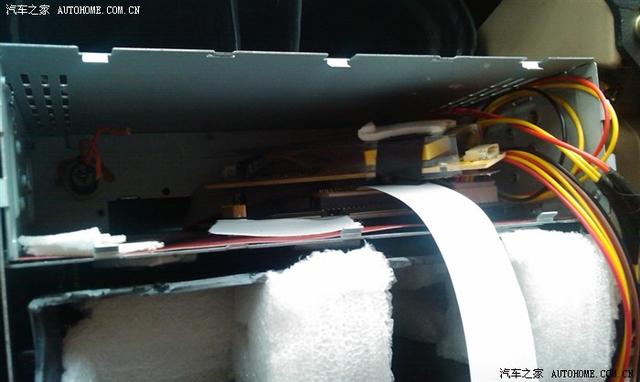

      那個方形的鐵盒子有木有很熟悉 呵呵 那是收音機 哇咔咔 我破壞了  黑色的盒子是收納盒子 我也給鋸斷了 目的是裝液晶屏  鐵盒子里是 液晶屏的驅動板

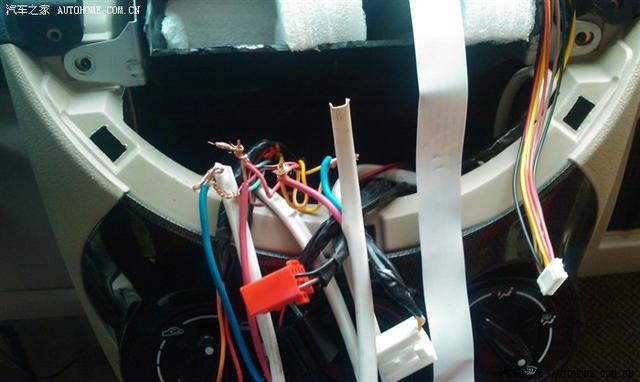

看見那些線頭了嗎 那是喇叭的線 這個不破壞也沒辦法了 只能這樣了

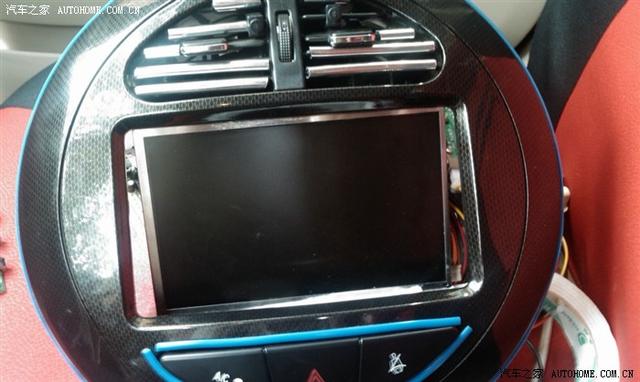

把液晶屏安裝到面板上

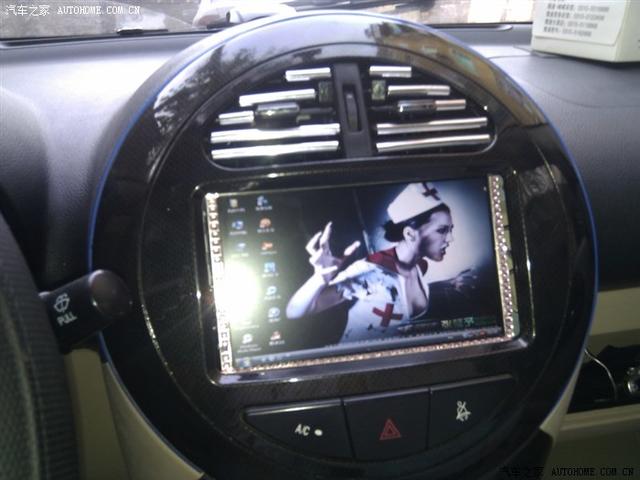

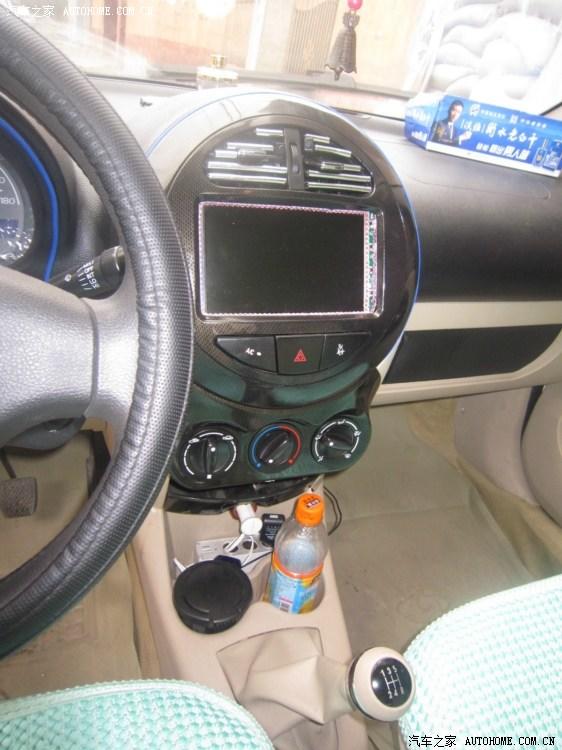

到此 液晶屏就安裝完了 ....

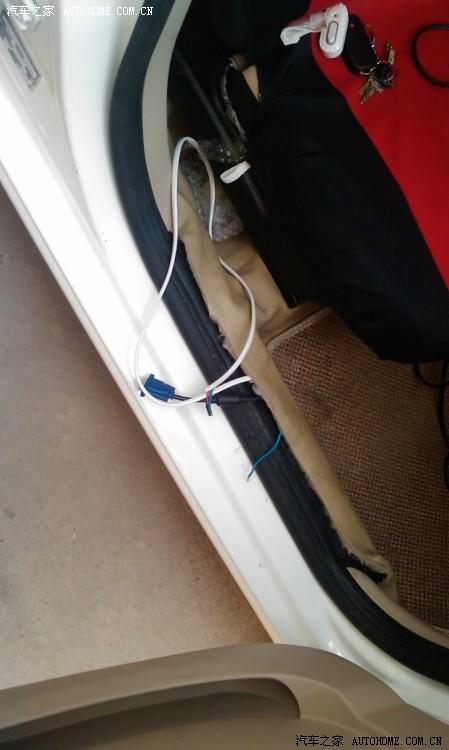

      裝主機  主機我選擇撞到了副駕駛的座位底下了   線材都是從地膠低下穿過來 主機就在 副駕駛的低下  主機的機箱 在淘寶上有專賣的 我用的是迷你機箱 很小 200X200mm的  機箱沒圖片了  連接主機應該都會把

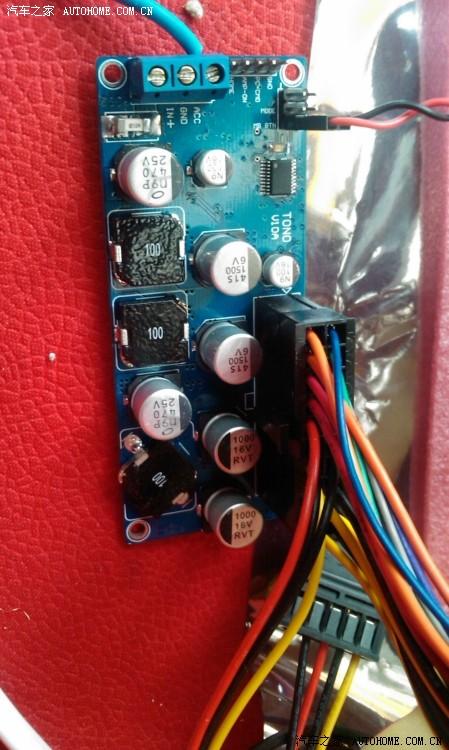

      下面是這個車載的電源 in+ 是接電瓶正極 gnd是負極 接鐵 acc這個功能很好 可以在關掉鑰匙后關閉主機  我前邊那個電源開關是總電源開關哦 這個電源板帶acc控制的 5秒開機 或關機  然后連接主板就可以了

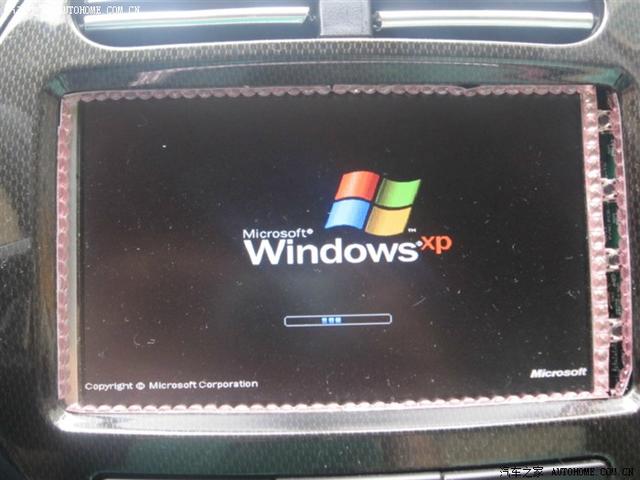

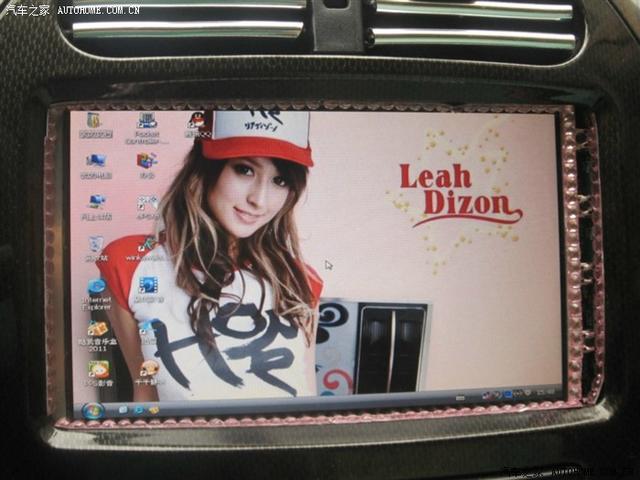

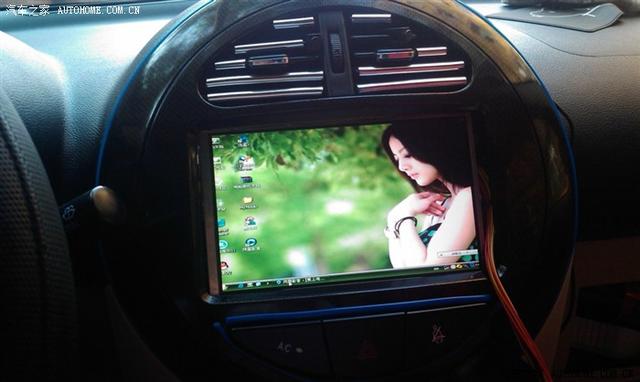

液晶屏和主機都接好了就可以開機了 上些 開機后的圖片

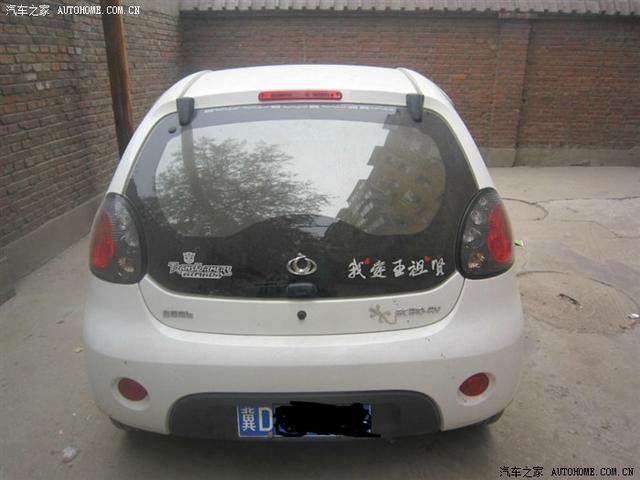

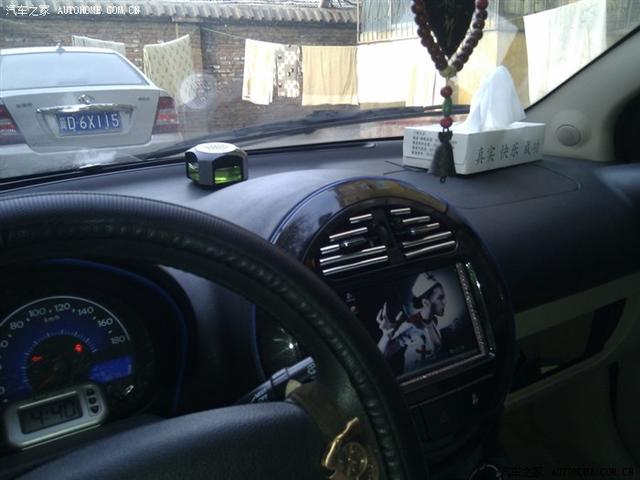

前邊是一輛 新自由艦哦 全球鷹的標哦

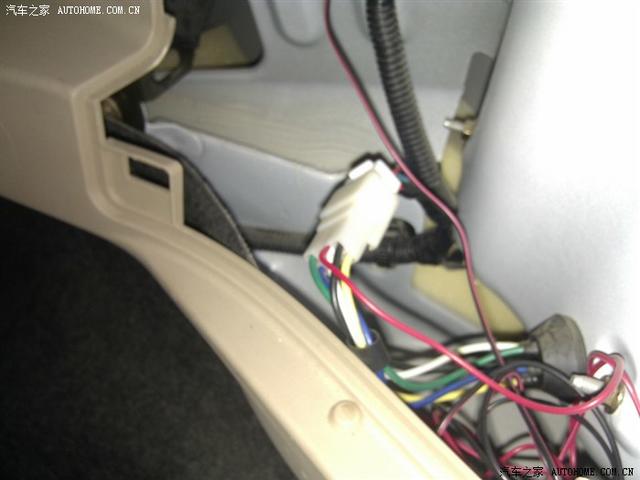

      加裝倒車攝像頭  前邊我們裝了液晶顯示器了 那么倒車攝像頭就很簡單了 我買的驅動板是帶倒車優先影像的 買回來倒車攝像頭 直接插驅動板上的av接頭就行  攝像頭的供電正極接倒車燈的正極 由于很懶 不想測試倒車燈的正極 前些日子發帖求助 在此很感謝 水煮魚片車友  看圖上的那根白色的線就是正極！  從后備箱 把側面的板子拆開 找到一個插頭 白色的是倒車燈的正極 1.0的貓貓啊 我是直接把線材塞進去的 不破壞原車線路

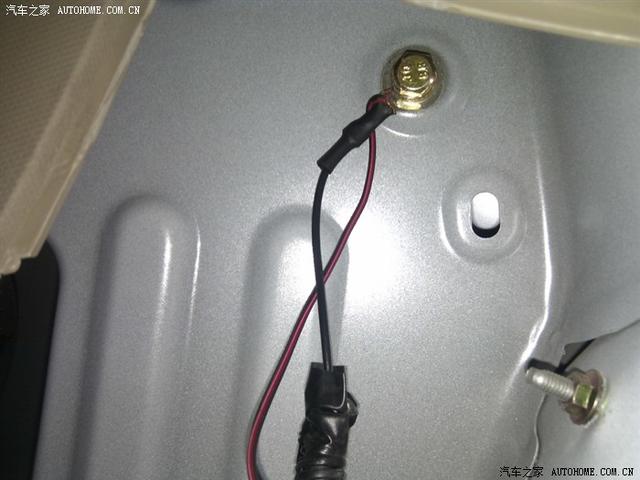

負極接鐵

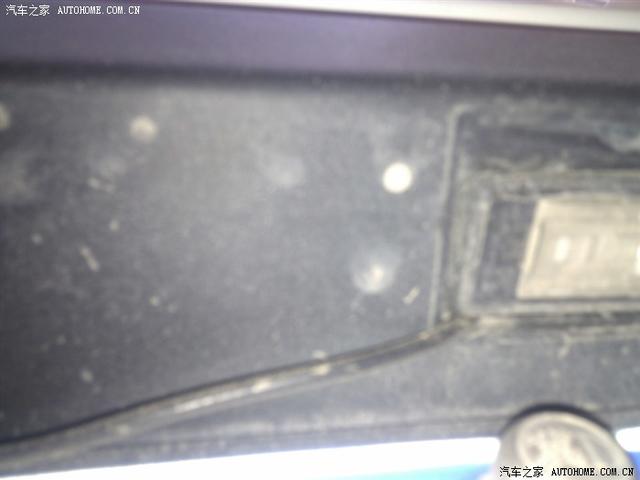

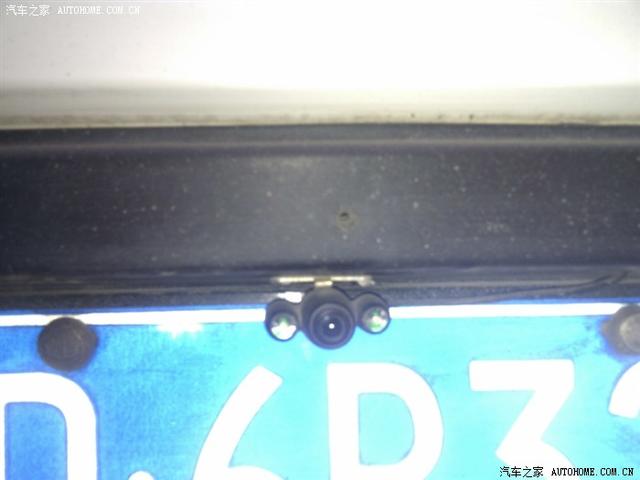

倒車攝像頭的線是從牌照燈那里進來的







      加裝gps模塊 這個很簡單 買個usb的模塊 插在咱的主機上 下載個地圖 神馬都有了！這就不不用講了把

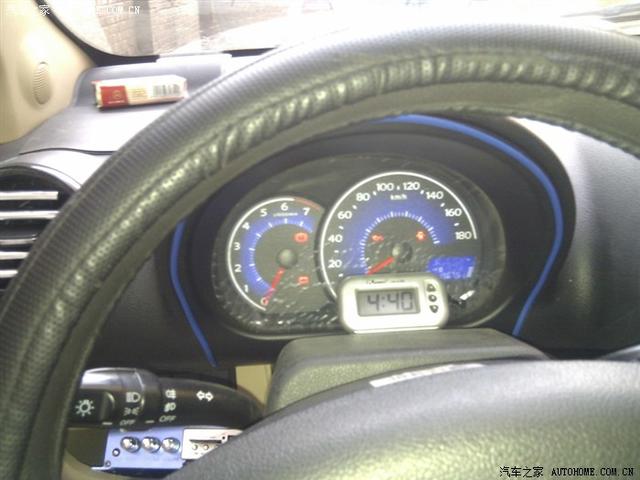

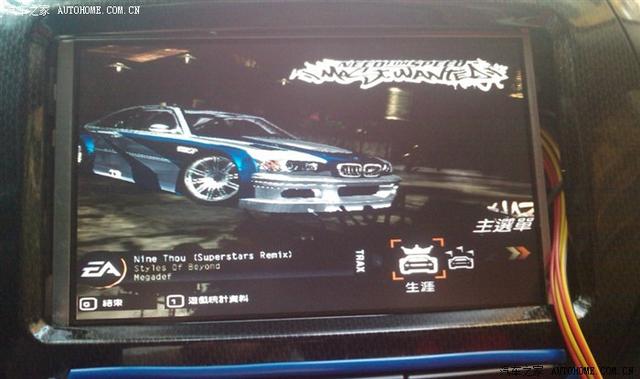

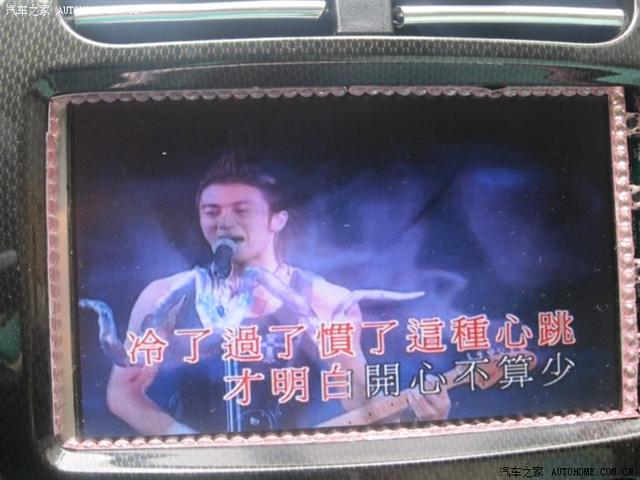

最后上些圖 就不解釋了 自己看吧
