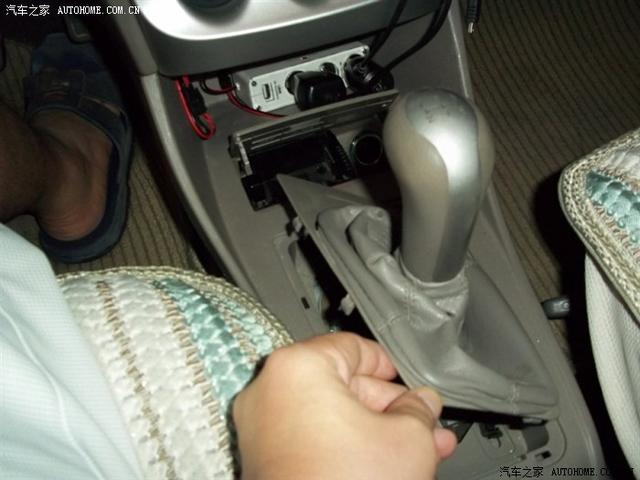

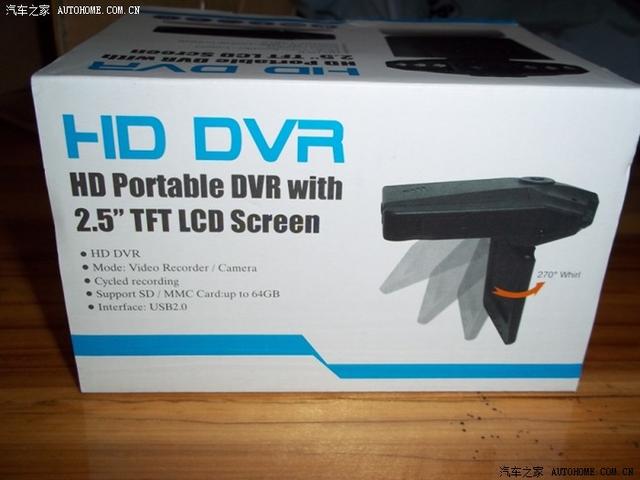

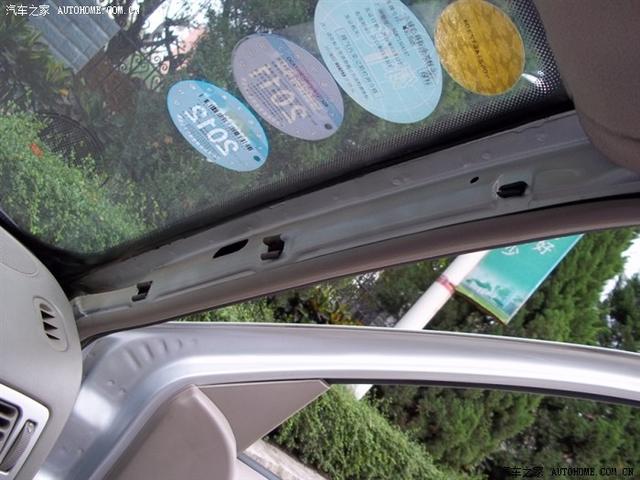

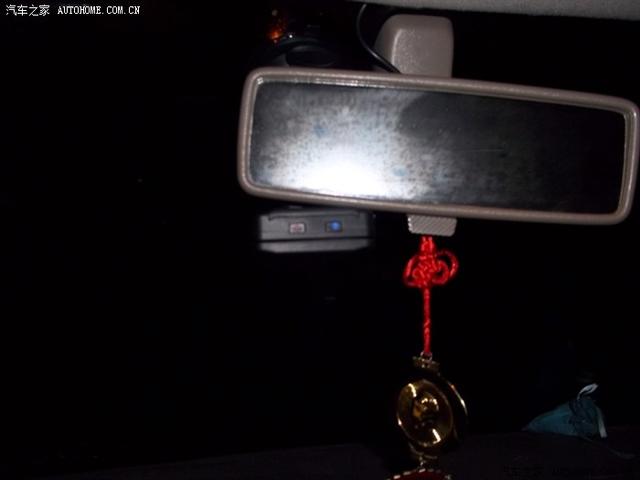

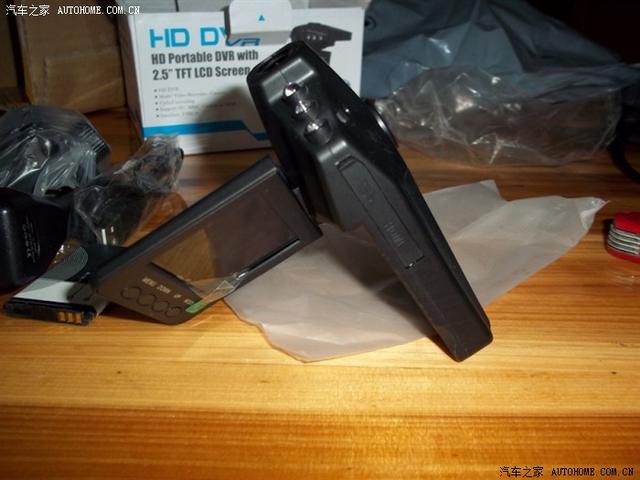

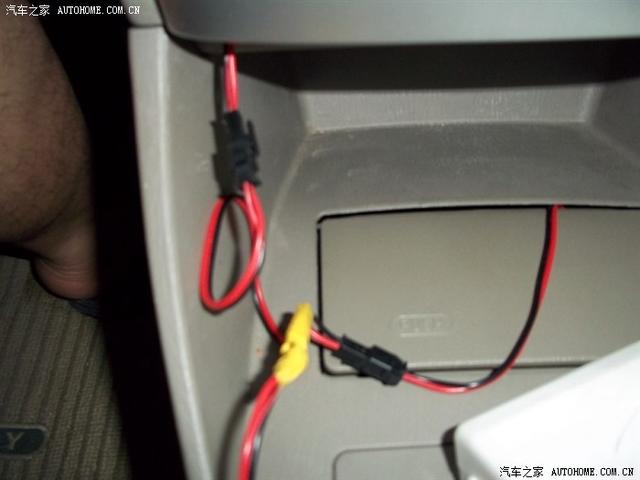

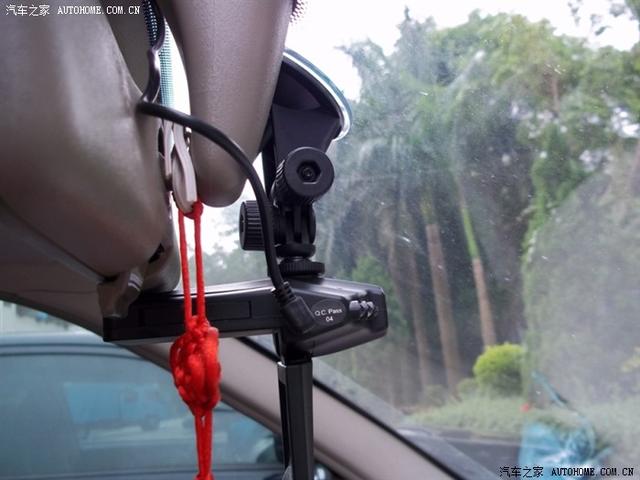

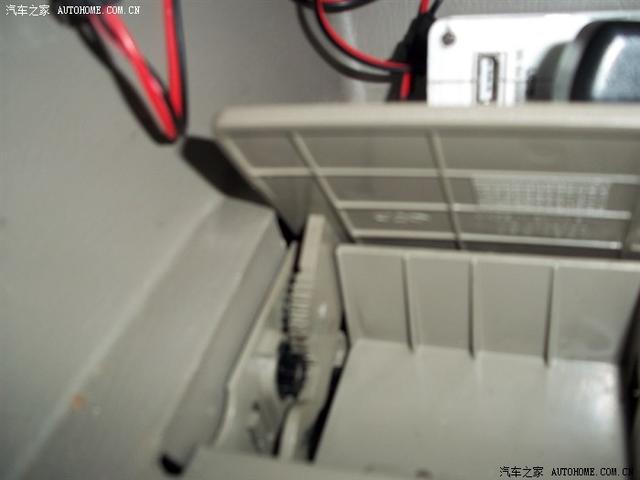

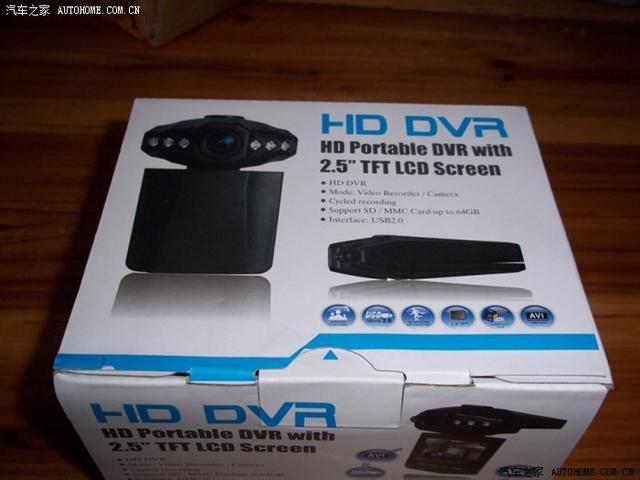

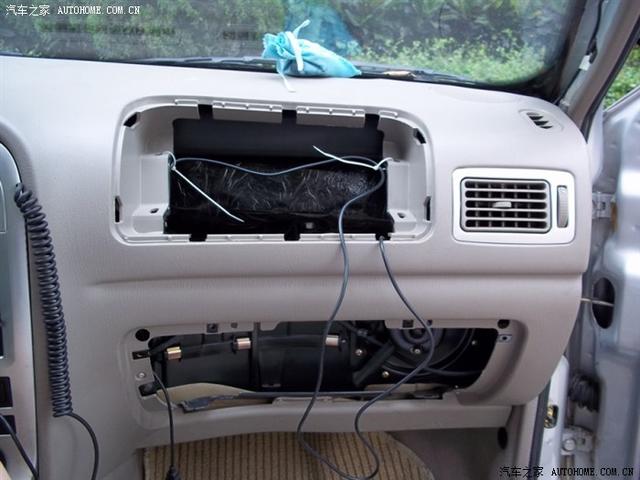

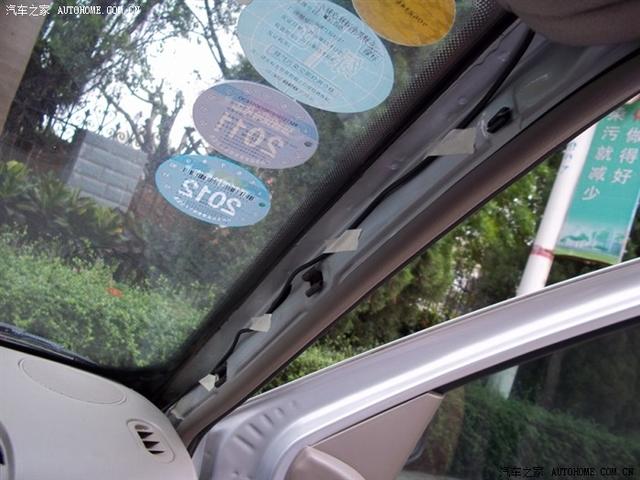

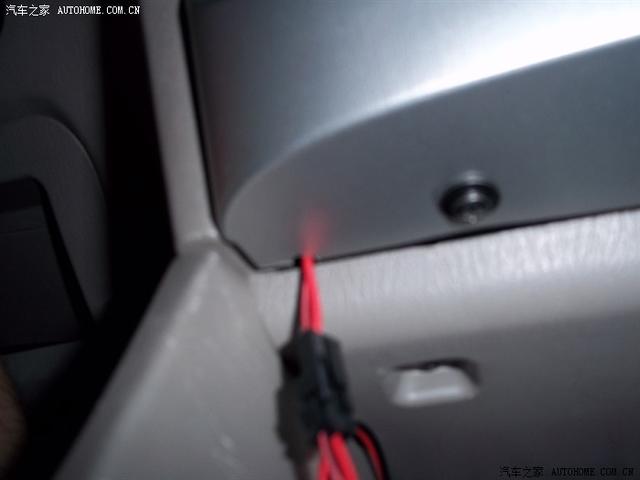

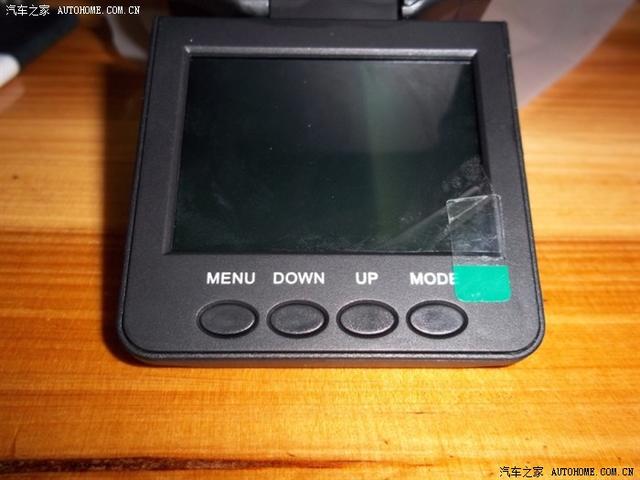

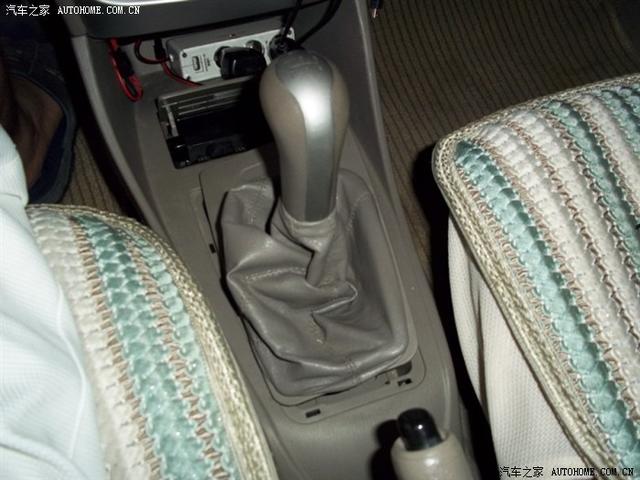

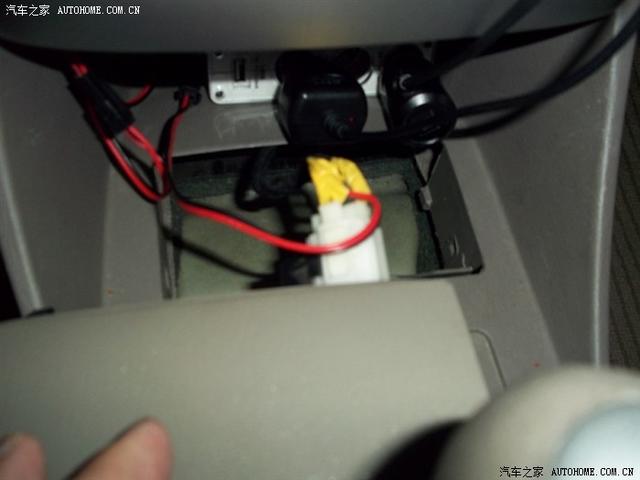

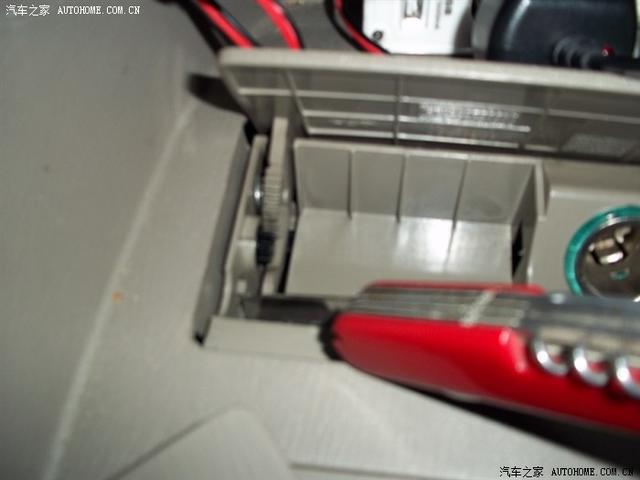

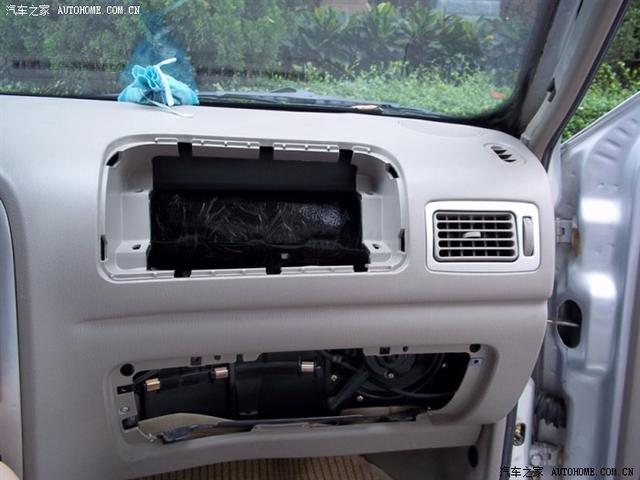

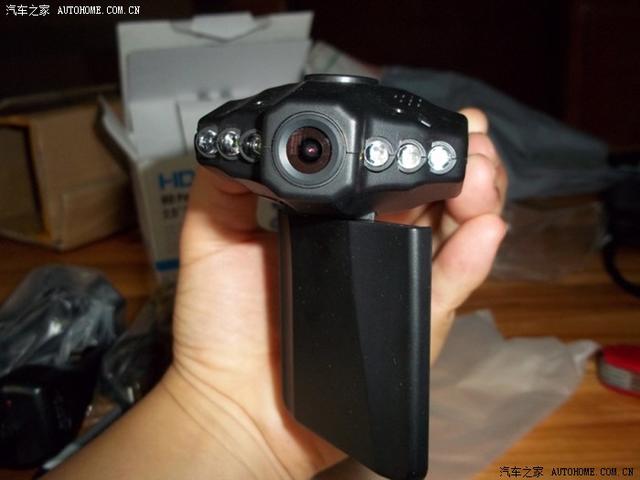

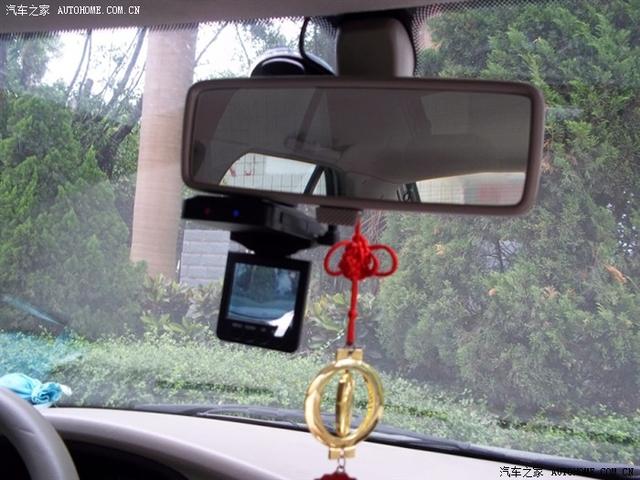

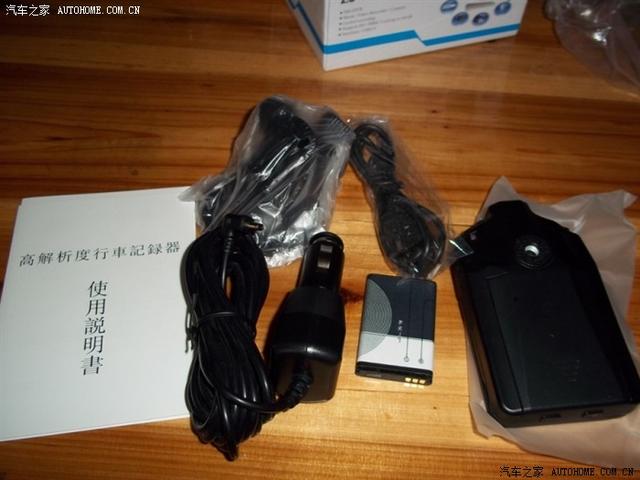

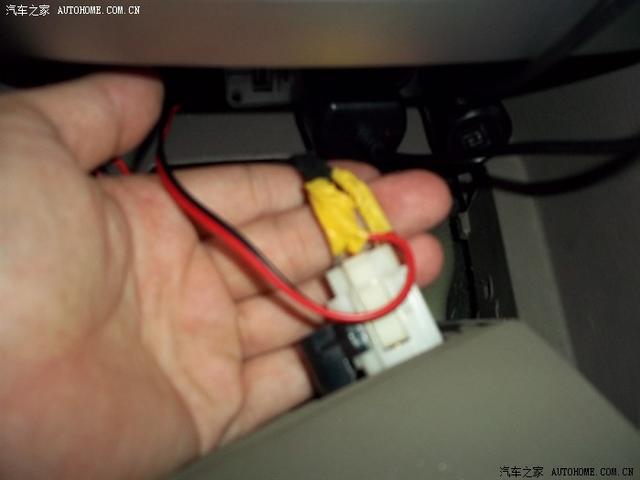

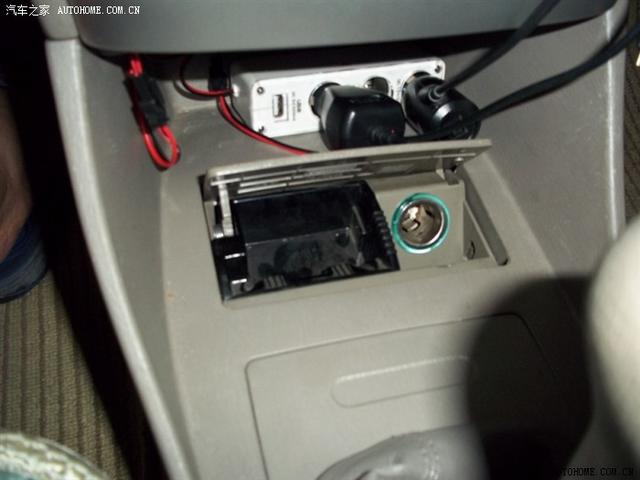

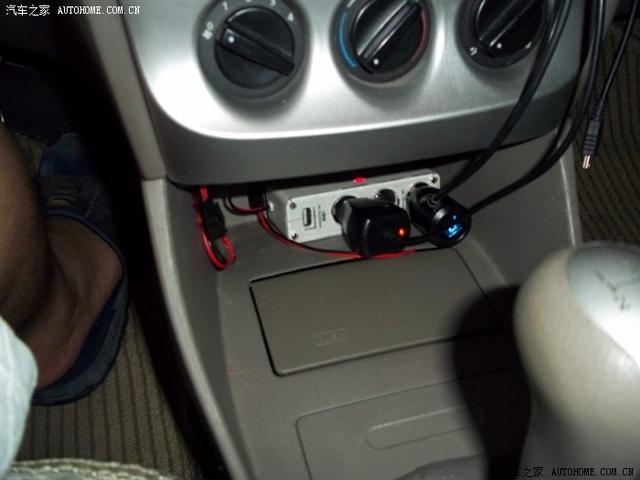

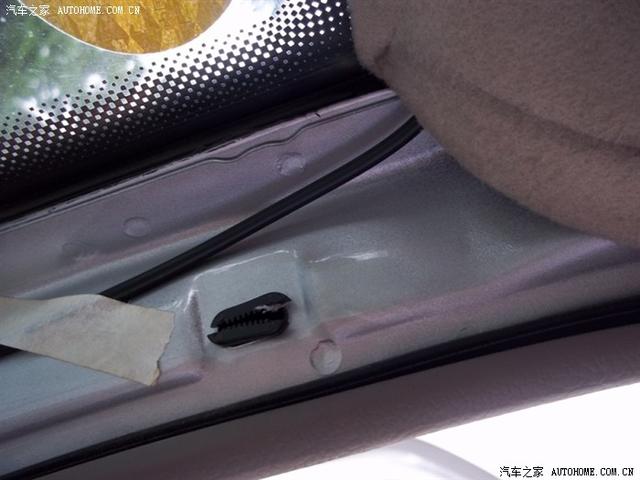

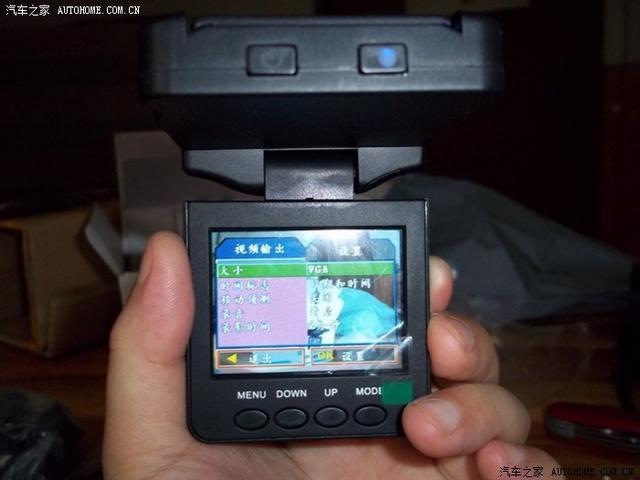

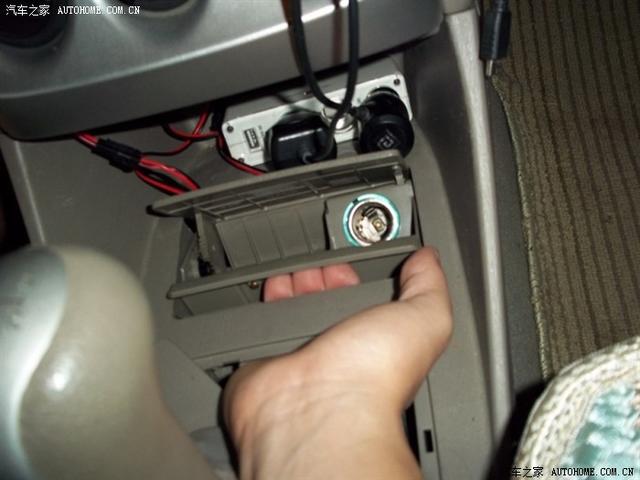

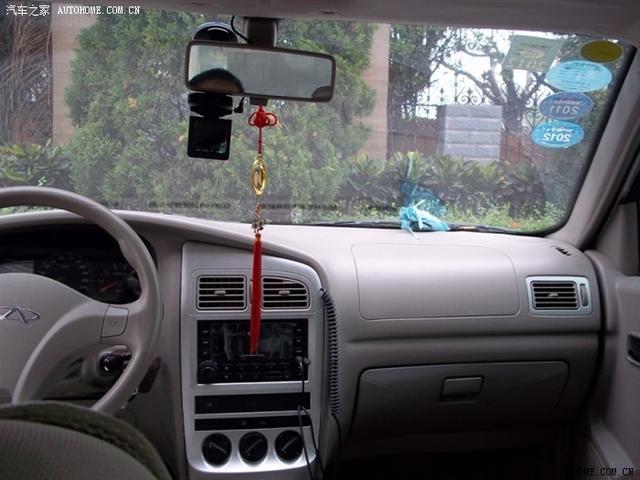

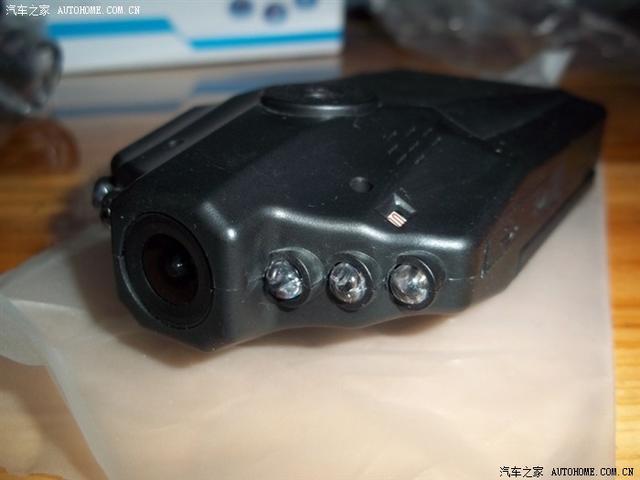

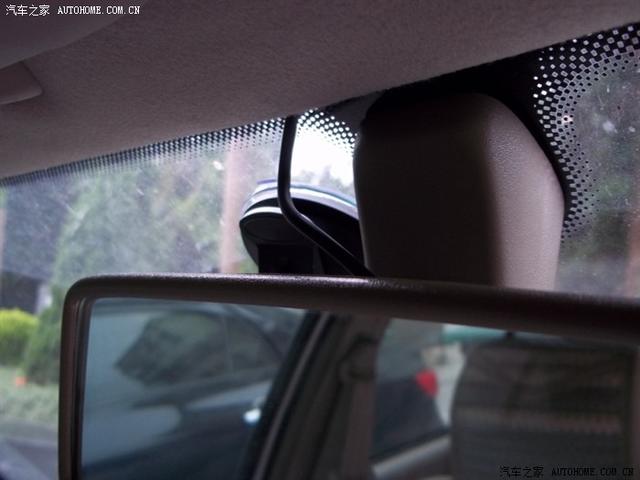

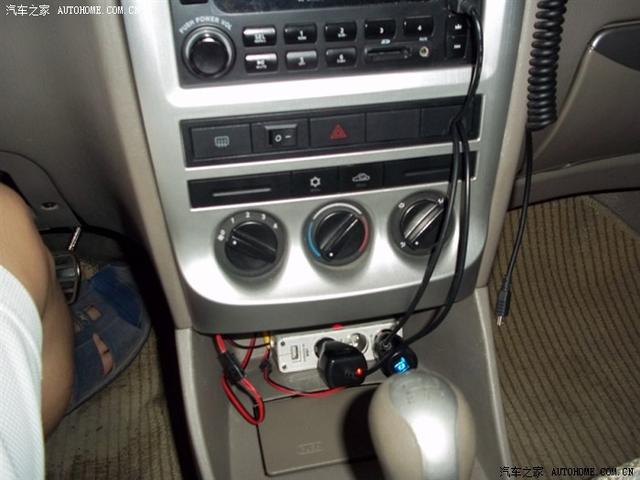

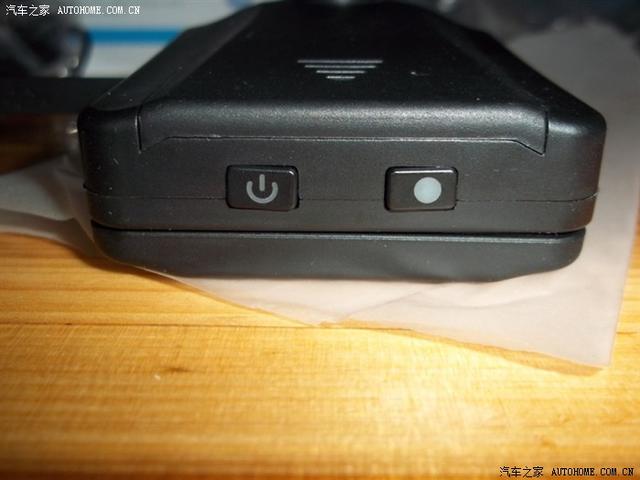

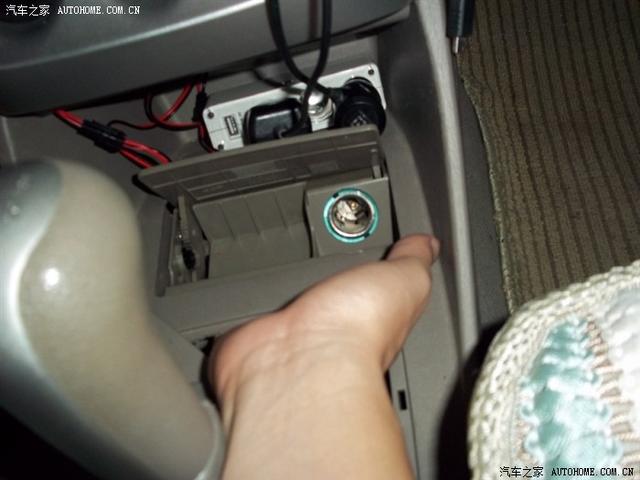

裝行車記錄儀的想法已經有半年了，最近受了諸多碰瓷事件（如公交司機扶跌倒老太婆）的影響，更是加快了落實的進度。 選行車記錄儀： 一直在糾結到底是裝高清還是普清的記錄儀?？戳?font face="'Times New Roman'">網友的帖子，高清的記錄儀確實好，那個畫質確實叫好，可是……價格將近500大洋，糾結，實在是糾結。在淘寶上比較了無數家，也看了不少的高清和普清的行車記錄儀錄像，最后錢包決定行動，用最少的前辦有意義的事情，決定上普清的方案。先來個裝好后的效果圖：  下面是淘寶上所有行車記錄儀后面都附帶的話： “全自動設計，開車自動錄，停車自動保存，完全不用您的操作，方便省心 . 注意：全自動功能只適用于點煙器是ACC供電的車型，也就是開車時點煙器才有電，停車時點煙器無電的車型 . 市面上90%的車，都是這種供電的，對于停車后點煙器仍有電的用戶，您只有手動關機或拔掉點煙器，才能實現這個功能的！” 大家注意：旗云的點煙器是屬于上面90%以外的，拔掉鑰匙點煙器還有電，所以我后面加了個點煙器開關。 在淘寶上確定了深圳一家（同城交易省郵費啊)，F500LS，帶紅外，號稱140廣角。廣角應該沒有140度，看不到兩邊A柱，但是可以看到完整的車頭蓋，這就夠了。168元+8元郵費=176元。  外觀完好  屏幕可以270度旋轉  全家福，送的電源線有4米長，足夠了  前視圖，據說45度是黃金角度 事實證明紅外效果不理想(這個買家已說了，接受),  后面，電源和錄像開關按鈕  屏幕按鈕  設置一下日期等參數  屏幕可以旋轉  屏幕可以旋轉  下面開始裝車，過程很簡單，沒有什么難度。走線：點煙器 – > 穿過中控臺 –> A柱 -> 頂棚 –> 行車記錄儀。拆A 柱：  拆安全氣囊改版，拆手套箱  拆音響面板，這個忘記拍照了  選好位置，裝行車記錄儀，我比較了一下，最后放在后視鏡左邊。 側面圖  裝線，把線塞進頂棚  在A柱上貼美紋紙固定  用扎繩固定在安全氣囊那里，有半米線是多出來的。  在音響擋板空位上鉆了個孔，引線出來。  后來覺得這個地方不合理，從音響面板下部引出來更好。 初步完工  下面改點煙器開關： 我有一個1拖三的點煙器，但是不帶開關，經常插拔比較麻煩，而且旗云的點煙器需要摁開蓋板，不好看。思路：從點煙器線路上直接引線出來，在正極上加個開關，再引到1拖三點煙器上。開關裝在音響面板上的空位處。（我裝在除霜和警示按鈕之間)  考慮到音響面板維修保養時可能會被拆開，所以在引線上使用了插頭設計，便于后面拆線。 去電子市場買了個船型開關，1塊錢一個，帶公母插頭的線3對，1塊錢一對。下面開工： 1. 拆點煙器：  首先把煙灰缸拿出來，這時可以看到點煙器兩邊各有一個卡勾。  右手用小刀或者一字螺絲刀把卡勾翹起，左手捏著點煙器左邊往上提（大約3mm0，同樣把左邊的也提起來約3mm。注意：卡勾容易斷，我左邊的就搞斷了。  拆檔把皮套蓋子，方法：兩個手各扣住一個對角，往上一扣就起來了。   把右手伸進檔把下面，接觸到點煙器后，往前推，同時左手拿住點煙器往上提，點煙器就拆出來了。  往前推，同時左手拿住點煙器往上提，  點煙器后面的插座有三根線，左邊小的那根是點煙器燈泡的（不管它），中間根粗的是點煙器正極，右邊的是負極。  那些線皮比較脆，用小刀在線上劃個口子，拿指甲就能把皮慢慢剝開。把正負極引出來，包上絕緣膠布。  接好的線從點煙器蓋板后面引出來。并把點煙器裝回去。  這樣以后就不用到原車的點煙器了，用一拖三的點煙器，這里夠平坦，夠整潔吧  裝點煙器開關： 在音響面板上選個空閑的位置，把那個小方塊取下來。方法：在面板后面找到那個小方塊，把兩邊的卡勾一捏再往前一頂就出來了。那個小方塊是塑料的，用鉆頭鉆個孔，然后用小刀慢慢挖出開關的形狀，把開關裝上去。再把它裝回面板。 在面板下面用小刀挖個孔，引線出來。  接上插頭，完工。打開開關，點煙器通電，記錄儀自動錄像。  關閉開關，點煙器斷電，記錄儀自動關閉。 哈哈，再也不用插拔點煙器了，爽~~~~~~~ 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
