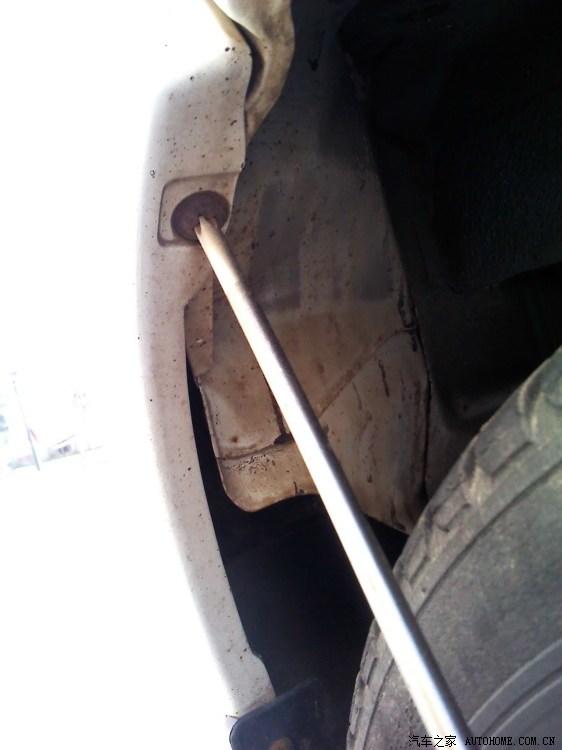

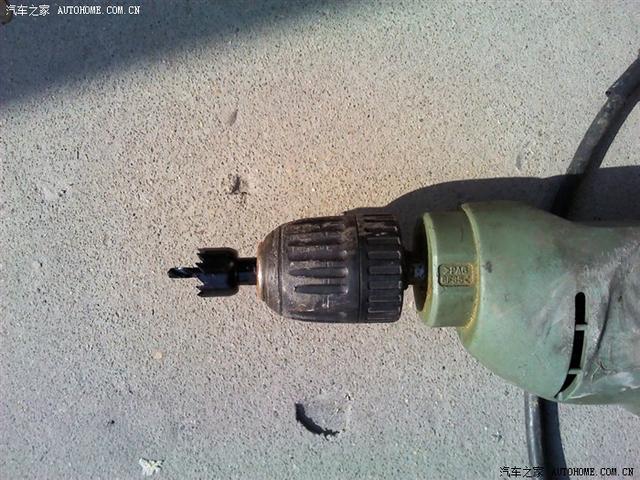

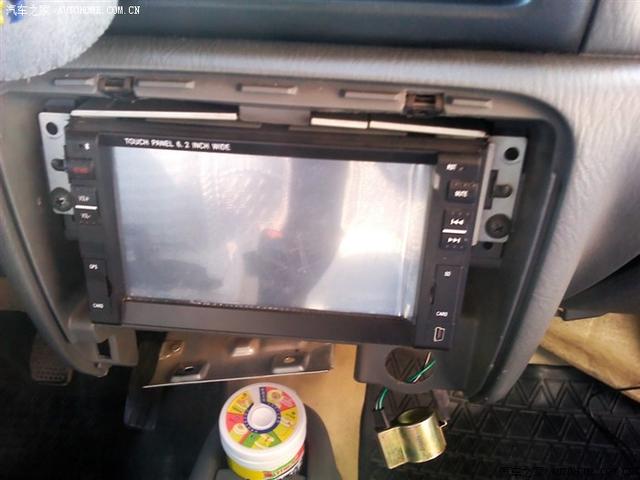

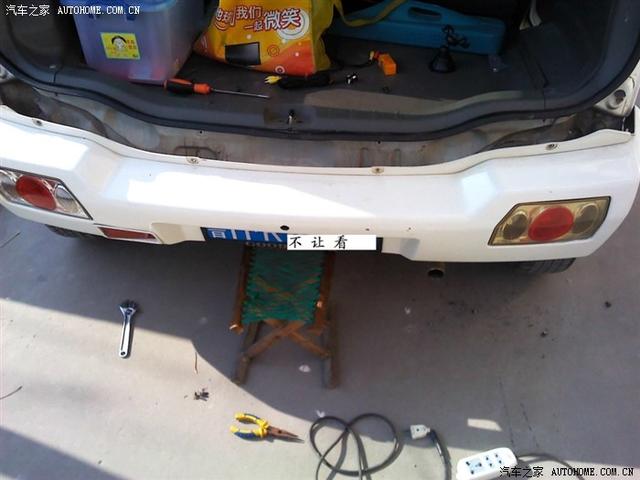

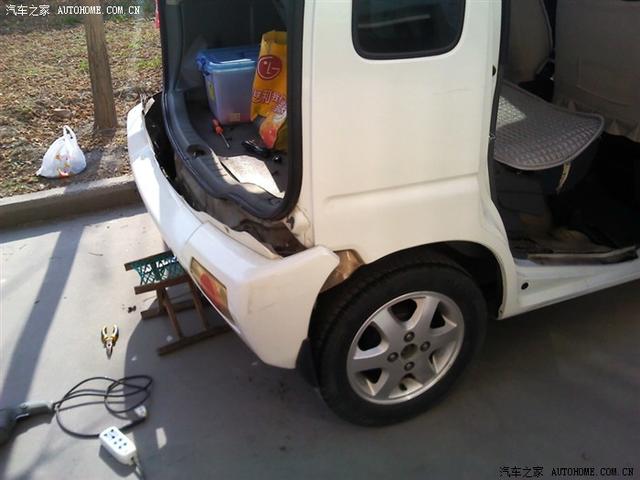

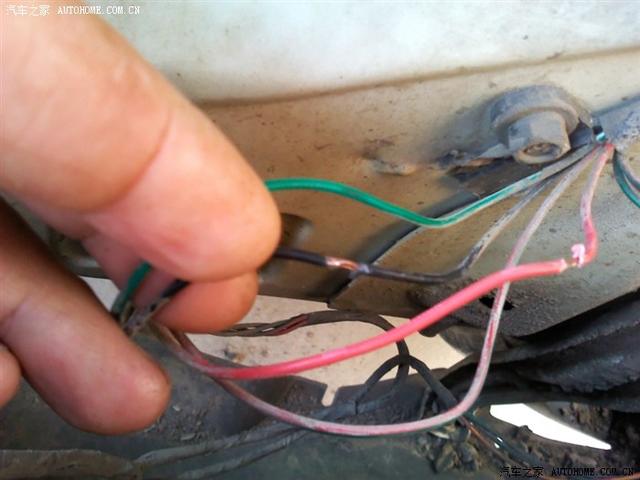

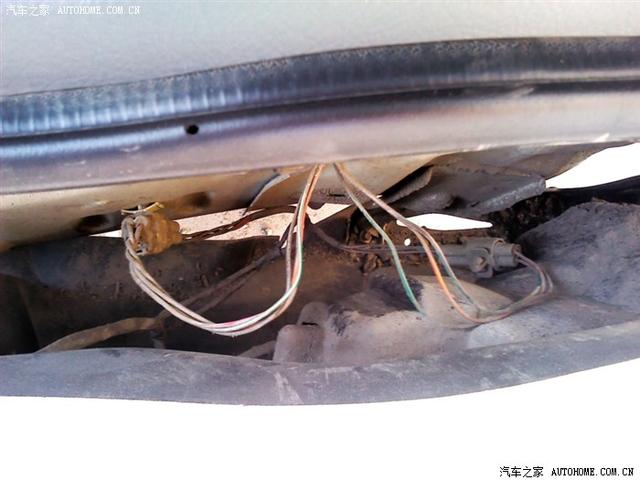

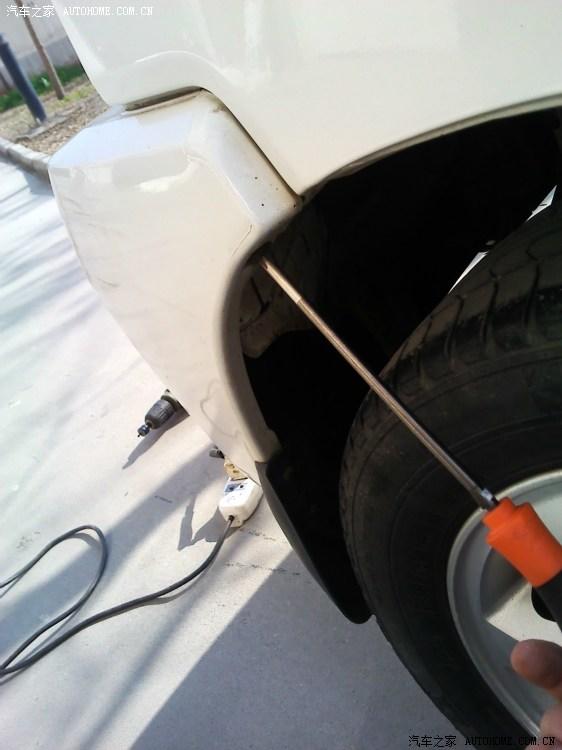

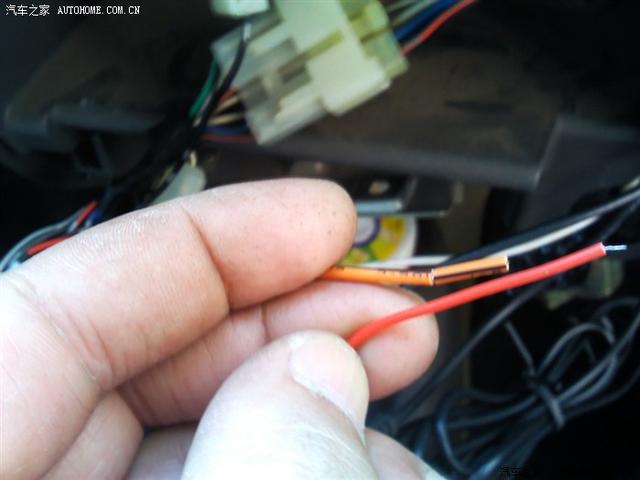

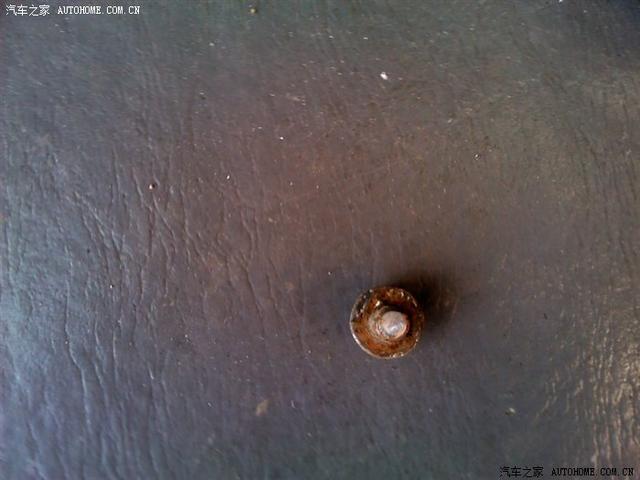

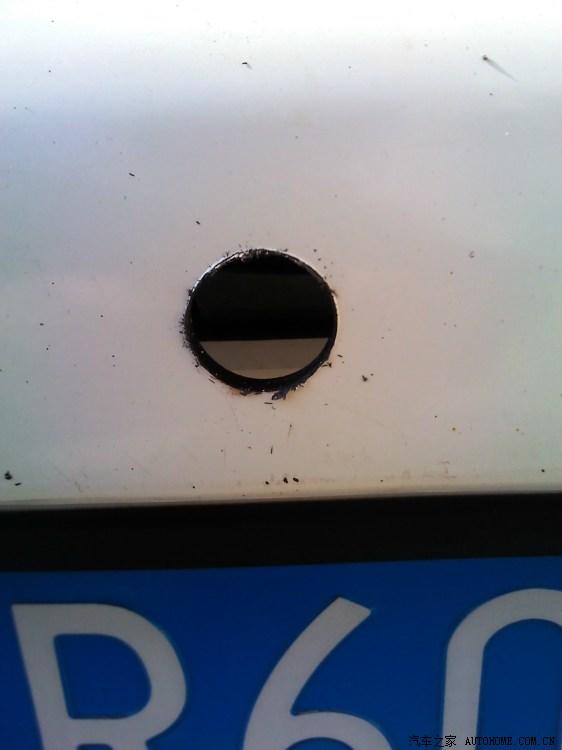

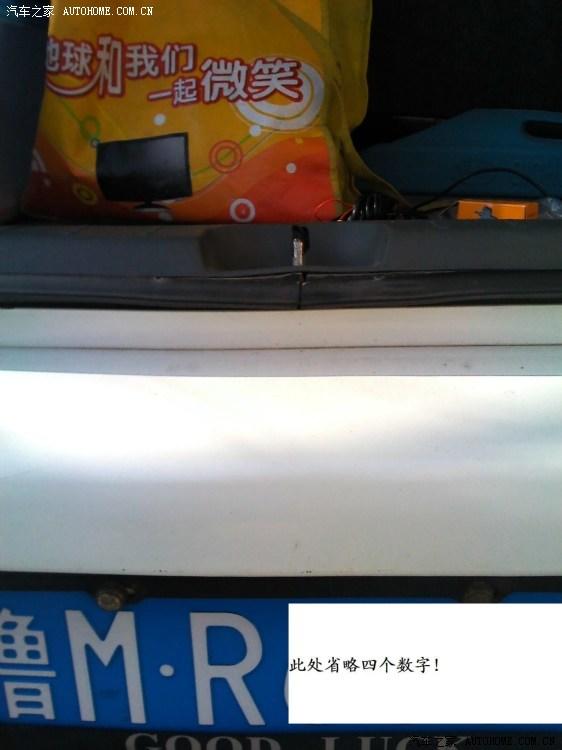

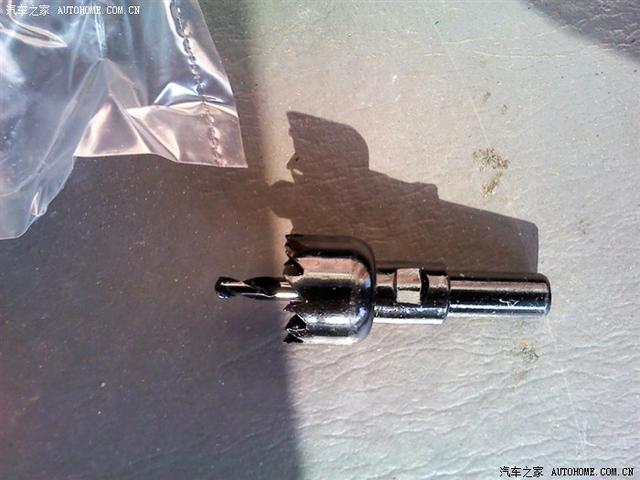

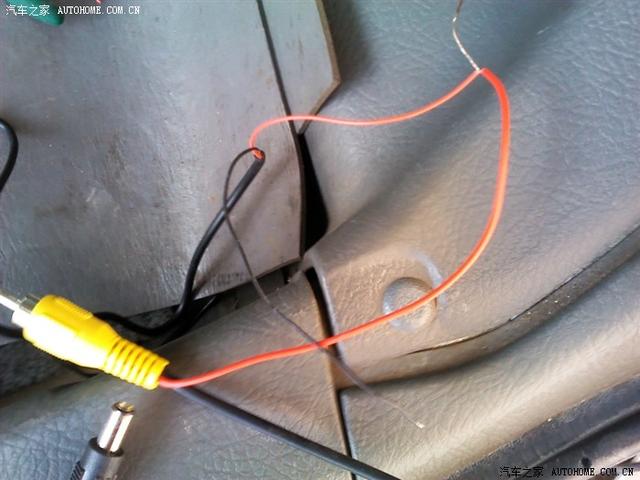

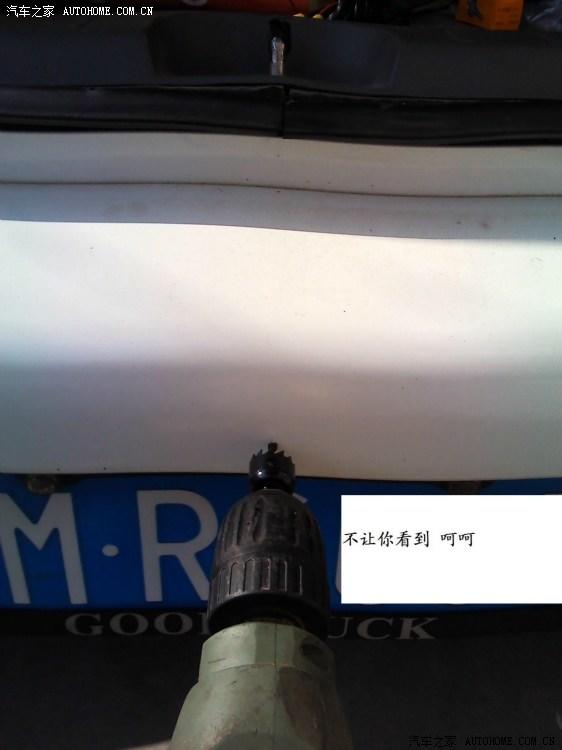

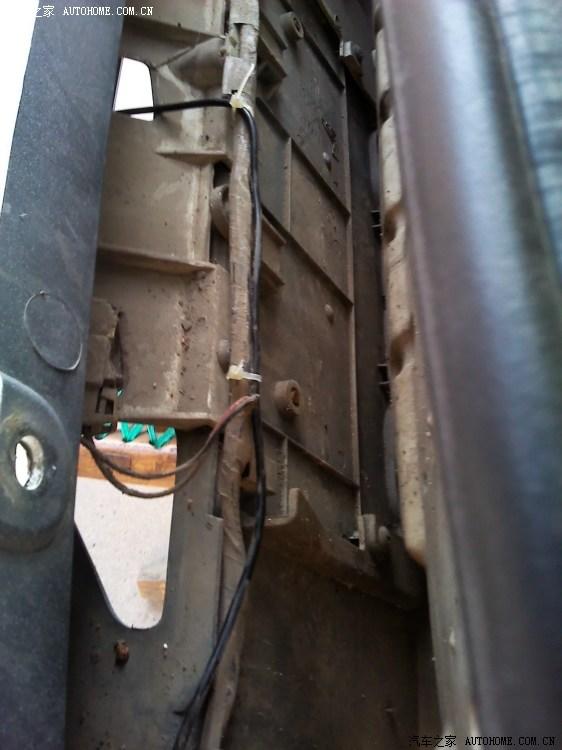

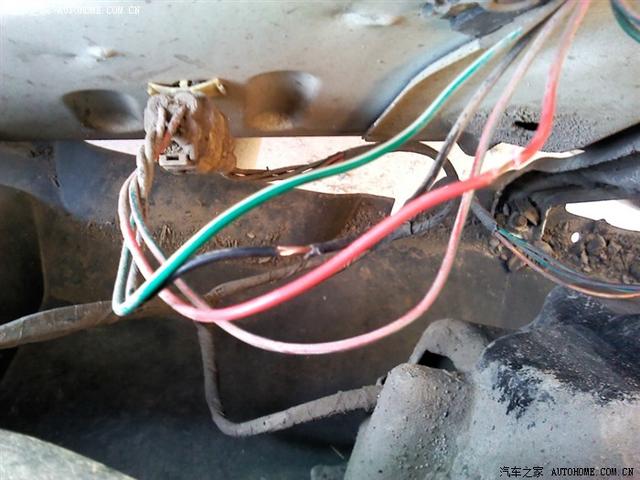

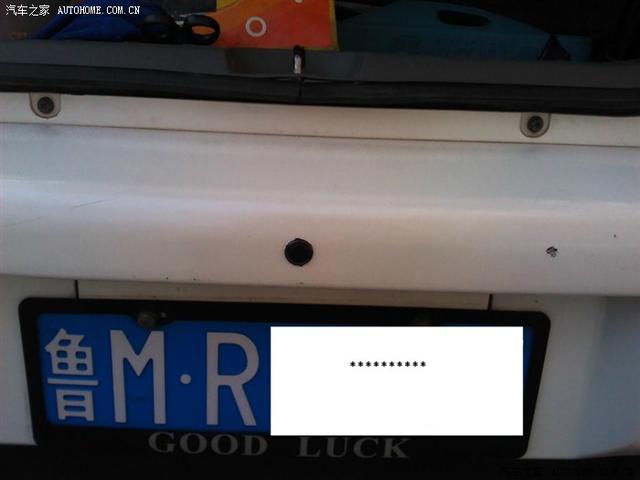

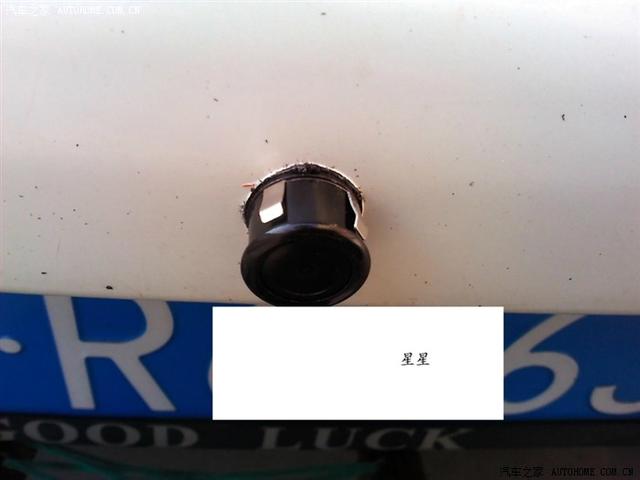

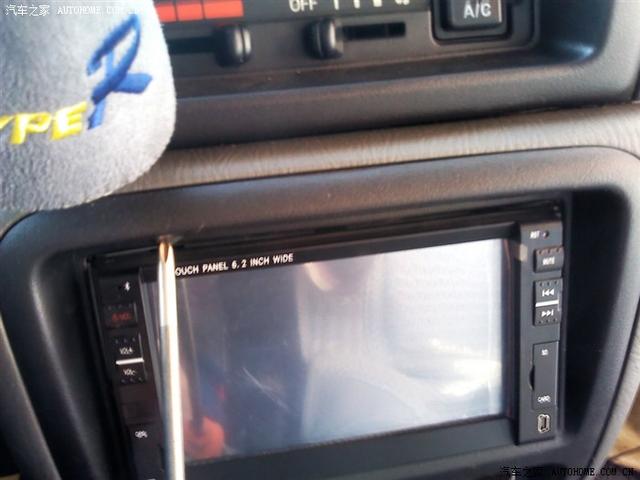

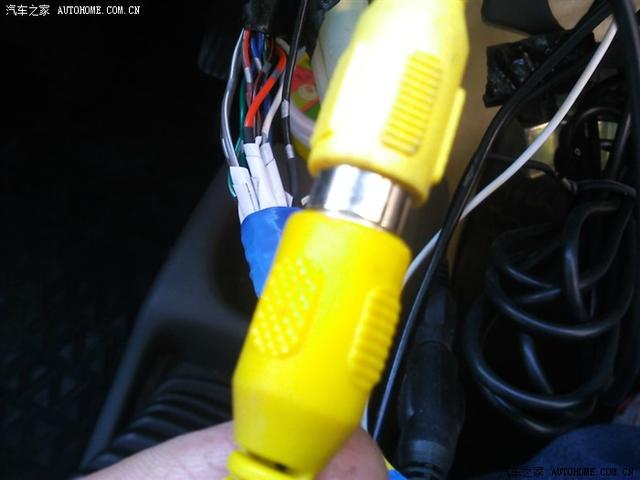

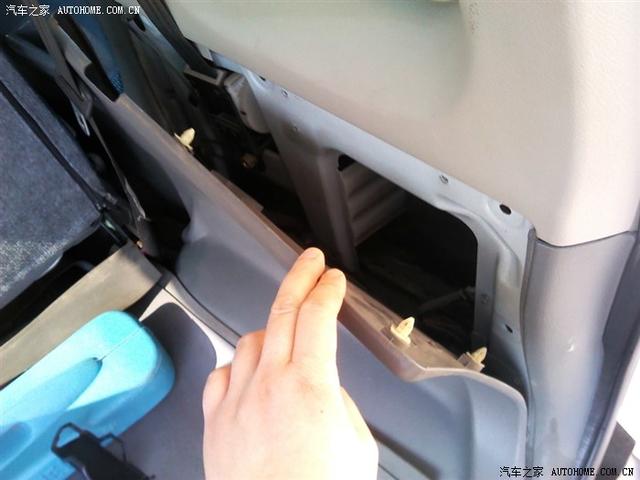

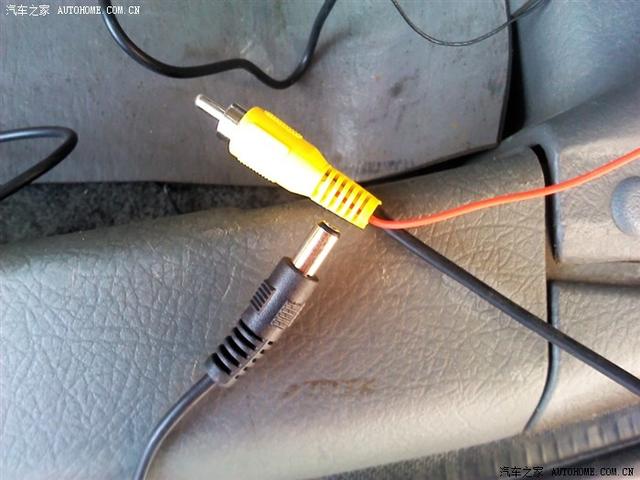

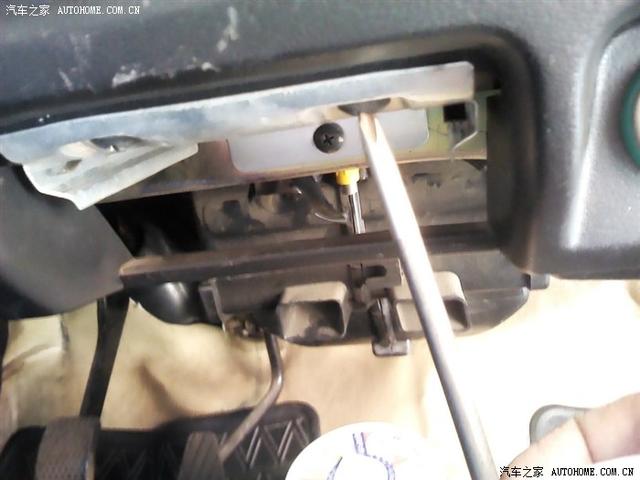

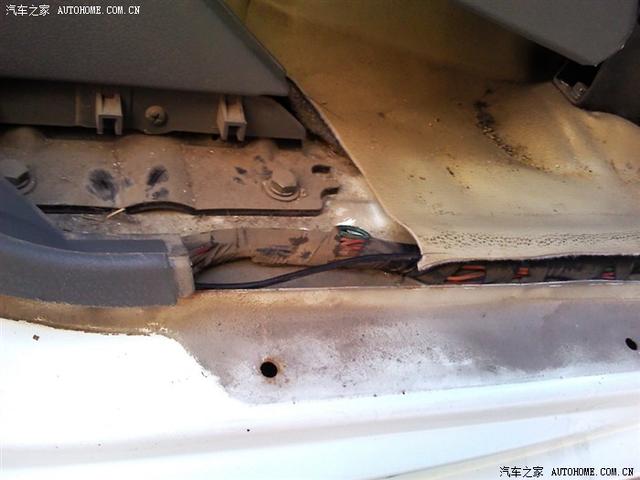

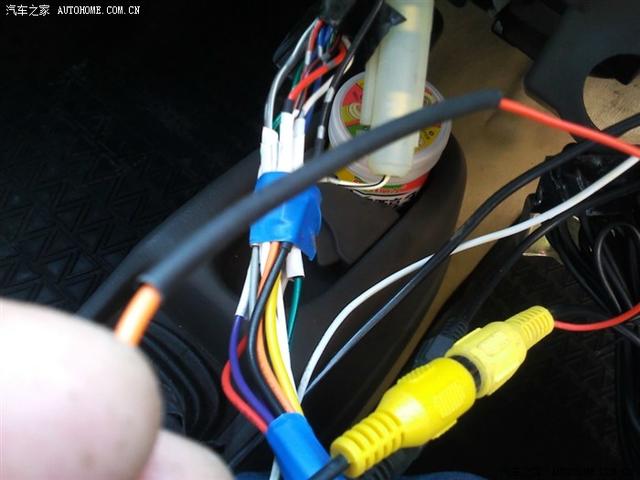

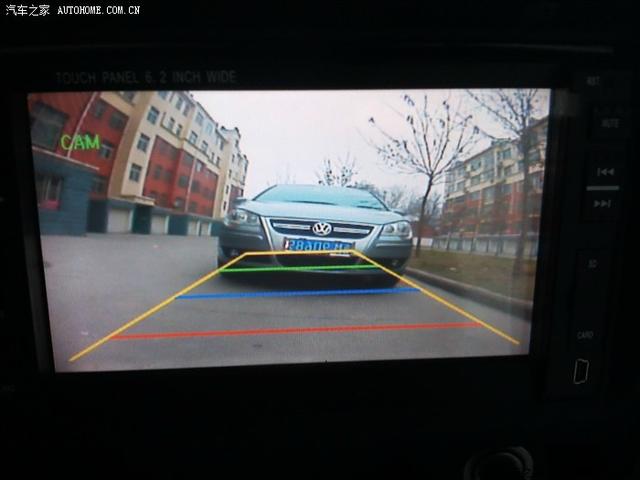

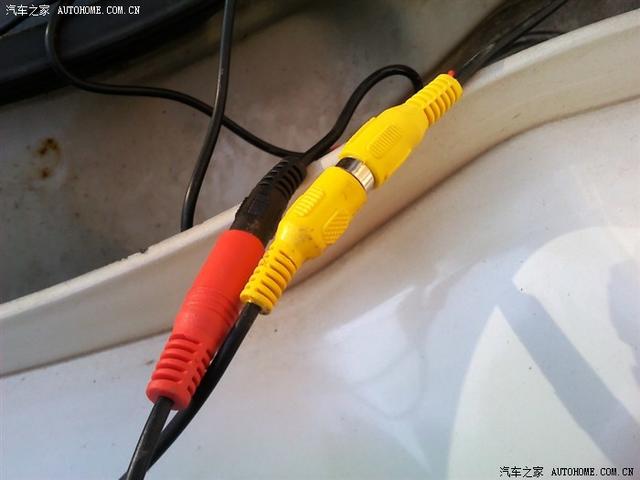

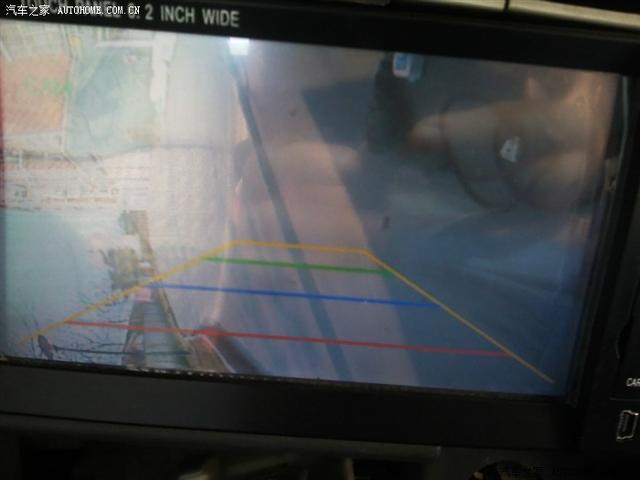

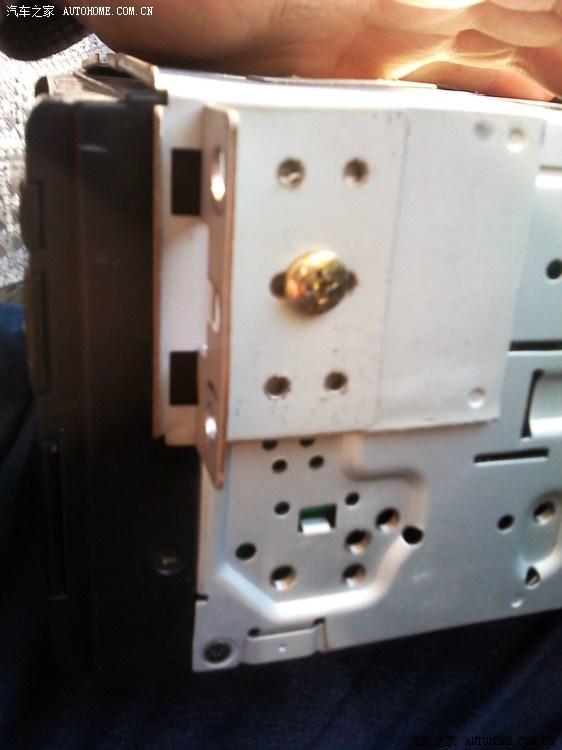

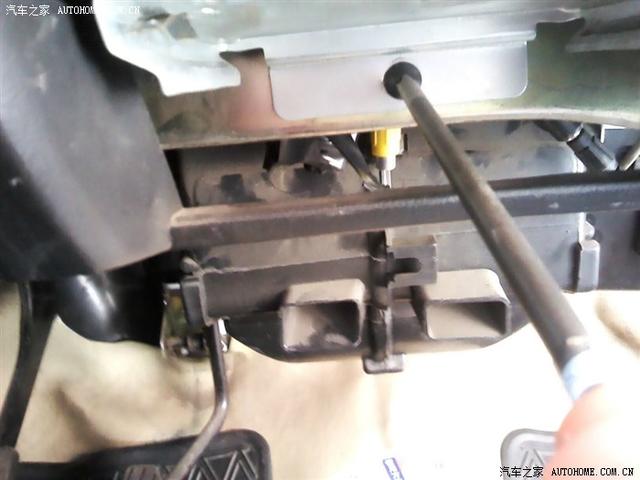

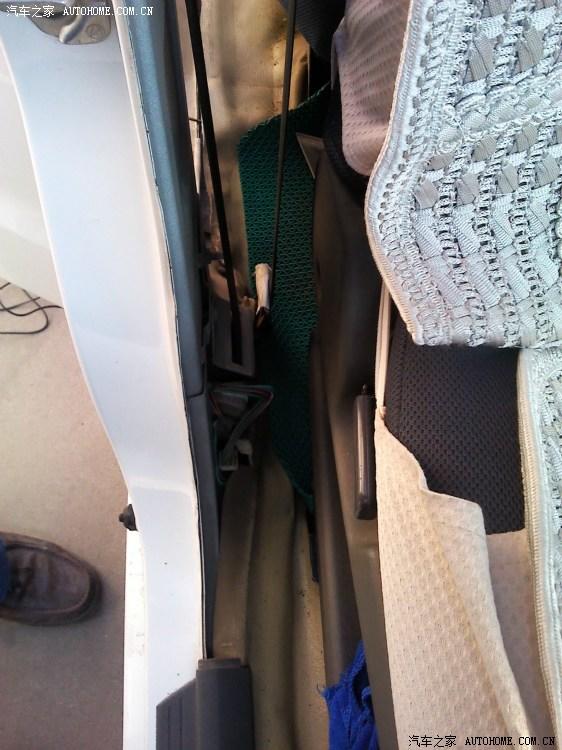

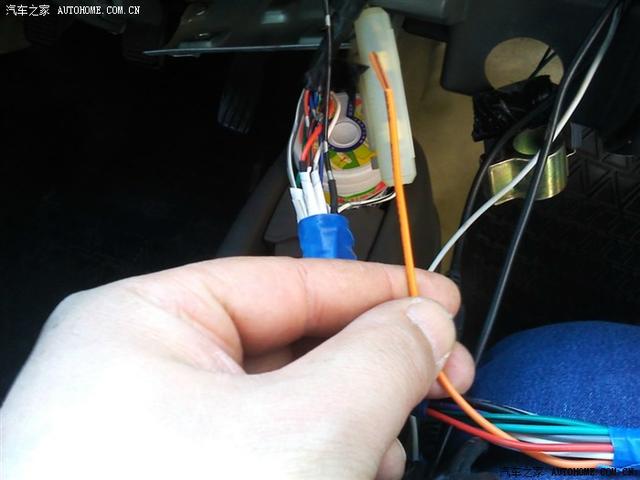

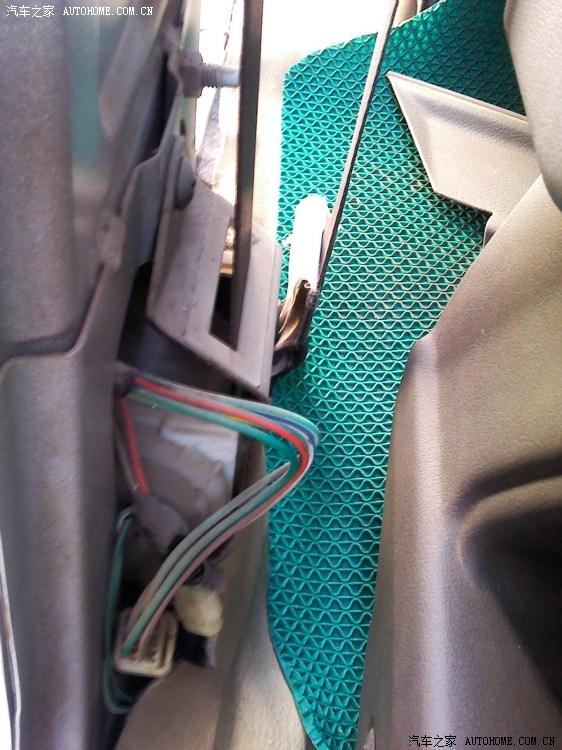

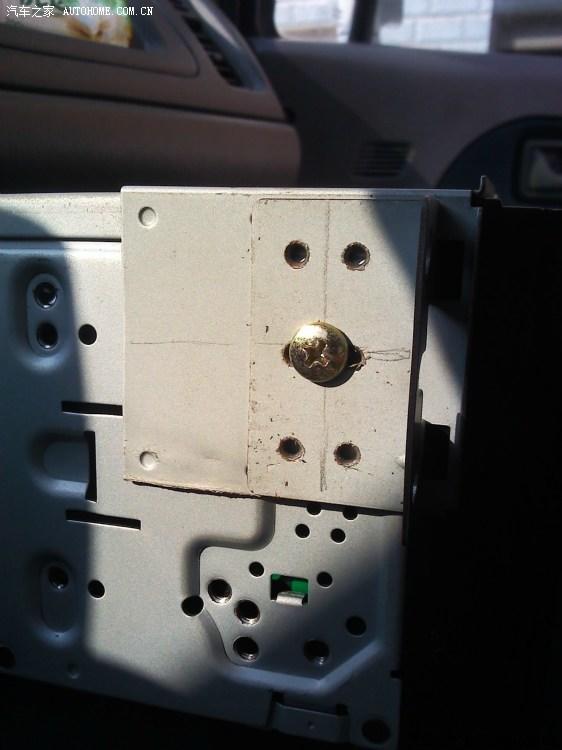

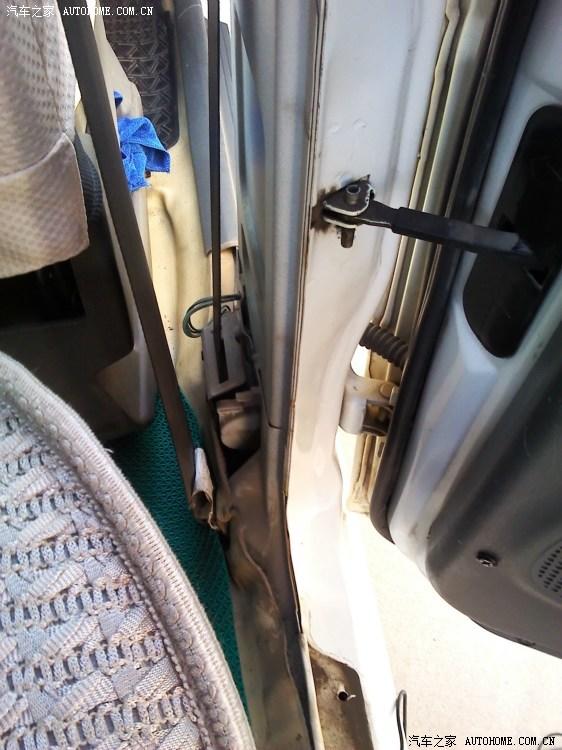

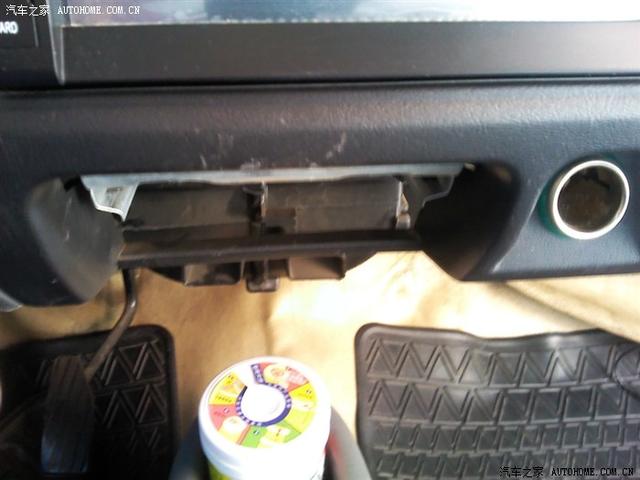

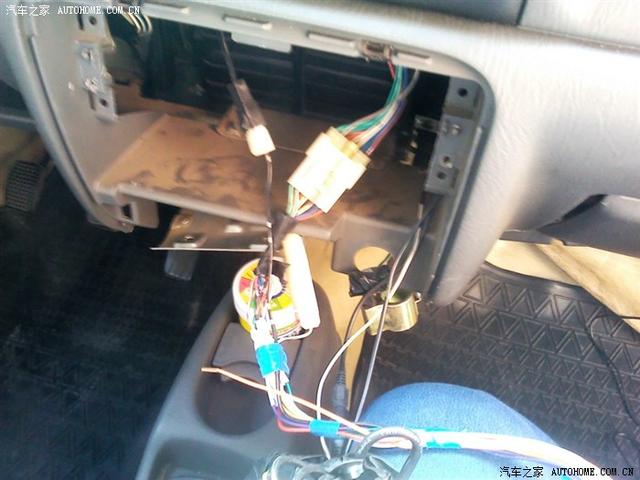

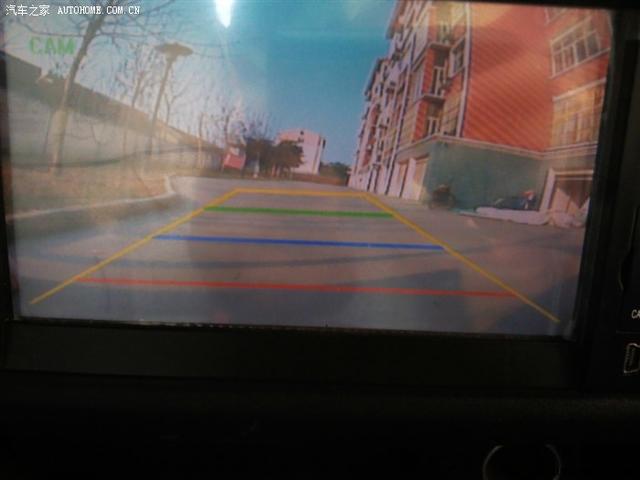

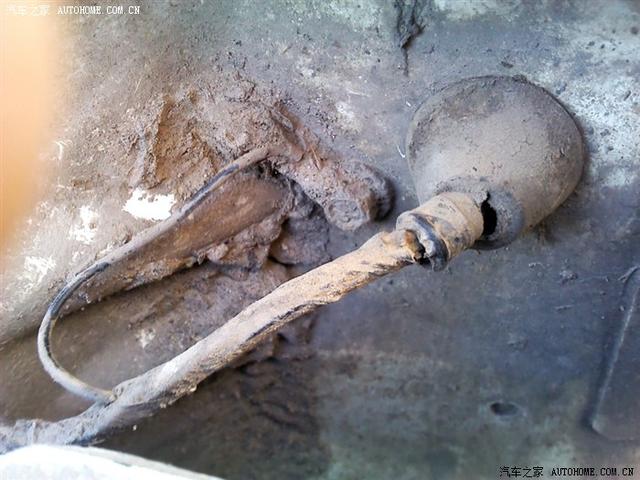

前一段時間給星星加了導航一體機，當時時間緊張就沒裝倒車攝像，正好這幾天天氣不錯把星星好好洗了個澡！準備給星星裝倒車影像了??！星星的專用攝像頭不好找只好裝打孔的了，打孔位置不用尺子量那么麻煩 后門門鎖那個位置正好在中間,以它為中心就能正好  傳說中的爆菊專用工具 嘿嘿 你懂的 . 18.5的專用開孔器 攝像頭帶的，剛開包 黑黝黝的！ 今天的太陽太好了曬得人懶洋洋的很舒服  爆菊作案專用手電鉆 給我沒少出力 干了不少活還沒給哥們撂過挑子，不錯不錯！帶正反轉 用著很順手不知道啥牌子  開始打孔，注意接線得拆后保險杠所以在沒拆杠以前先把孔打好，省的拆了杠以后不好找位置！打孔時一定要選好位置后用力頂住鉆防止鉆頭滑開，開孔器前段進去后就要慢慢來了，電鉆稍微下壓這樣打出來的空稍微有個角度向下斜，這樣做的用處大家應該能明白吧 一是攝像頭拍到的角度比較靠近后保險杠二就是下雨不容易進水（其實攝像頭和孔之間結合的很緊，這樣做只是以防萬一）  爆完菊了 呵呵 ，打完孔后稍微修整一下孔的周圍！圖片是手機拍的，為了整齊把圖片壓扁了 所以孔不圓 所以大家不要以為我打的是橢圓的孔 嘿嘿  準備拆保險杠了，首先拆掉后輪上邊保險杠和車身結合部的螺絲 位置如圖所示 盡量用大些的十字螺絲刀！   拆掉保險杠上部的四個螺絲，不過再拆這四個螺絲以前先拆下下部的兩個螺絲，趴下就能到那兩個螺絲，我的一個螺絲銹得很厲害我卸斷了一個，因?yàn)橐粋€(gè)人干所以沒辦法拍到拆下部螺絲的圖片！  這個就是卸斷的螺絲  拆開這幾個螺絲后從上部掰開保險杠就可以看到里邊的線路了，下邊還有兩個位置比較隱蔽的螺絲沒必要拆下這車程度就可以接線路沒問題了！ 我用萬用表量過了 黑色的是打鐵線也就是負極 純紅色的線為倒車燈正極 個人還是用萬用表量一下比較可靠 我的是06年的1.4星星  保險杠底下墊了個小馬扎 呵呵 正好 注意把保險杠兩邊稍微向外掰一下才能順利把整個保險杠拉開 注意別刮蹭了車身漆?。?  在保險杠右邊的位置是后燈光的線路進入位置 保險杠里邊全是泥 正好那個橡膠套爛了個小口，正好視頻線走這里 呵呵 要不也得用刀割個小口  然后把右后座后邊一側的塑料板拆開 沒什么技巧就是直接扣開就可以了大家能再圖片中看到卡扣. 然后這塊塑料板下部還有兩顆螺絲拆下來后就可以很容易穿線了 具體我就不詳細說明了 畢竟一個人照片拍起來很麻煩 呵呵  然后把后門的門塑料條啟開 也是兩個卡扣 直接用力扣開就可以，線路順著原車的線路走就可以了  然后扣開B柱也就是中間門柱的那塊塑料板 這個稍稍麻煩點 一定要現弄一邊然后另一邊自然就開了?？梢杂闷娇诼萁z刀稍微幫下忙 自己仔細看看也不難拆的  這是拆開以后的樣子 線路就走下邊 還是順著原車線路走  看到我接的后門喇叭線了嗎 呵呵 后門喇叭沒有預留線 但是插口就在這個位置 安全帶附近 呵呵  把線順好后就開始接線了，紅色為倒車燈正極 黑色負極   這就需要接線的黑色的插頭為攝像頭電源 黃色插頭為視頻信號 視頻插頭后邊的那根小紅線是倒車信號線給一體機一個倒車信號一體機才能切換到倒車視頻模式 此線和攝像頭電源正極接到一塊  把兩條需要接倒車燈正極的線擰到一塊然后接到倒車燈正極線路 負極也接好 用防水膠布包好   把攝像頭在塞入孔中 不過千萬別塞到底 一會還要調整角度  攝像頭上的電源和信號插頭都插好后再接一體機上的線路  拆一體機過程 在面板的上部有兩顆螺絲 如圖所示 左右各一顆 全部卸下  然后拔下點煙器、抽掉煙灰缸  從拆下煙灰缸的位置往里看又一個螺絲 這螺絲松一下就可以 也可以拆下  接著在煙灰缸位置的上部還有兩顆螺絲 全都拆下  在一個注意事項 一定要把點煙器底座拆掉 手伸到后邊就能擰開注意操作此項時一定要關閉鑰匙 防止短路打保險（本人曾經打過保險 呵呵）拔下正極插頭就能把底座整個拿下了。拆掉這些以后就可以拿下面板了拆掉一體機的固定螺絲  固定一體機的支架我還是用的原車固定卡帶收音機的支架 不過原來是單錠，原支架是套在原車收音機上的 得把下部去除 這樣就可用到一體機上了 重新改一下螺絲孔的位置就可以了   內部好臟啊 呵呵 沒辦法誰讓咱星星沒空調濾芯 我看壇子里的TX有改造的 有空得弄上一個 ，線路不算整齊 呵呵 用的原車收音機的插頭剪下來的 這樣可以不破壞原車線路 把剪下來的原車插頭和一體機的插頭連接在一起就可以了 具體有不明白的可以問我   一體機尾線有根橙黑色的線 這條線就是接倒車信號的 也就是前邊提到的視頻插頭上那根紅色的小線   將兩根線接好用絕緣膠包好或者用熱縮管套一下也可以，然后視頻插頭和一體機后邊的倒車視頻輸入插頭連接好   做完這些工作就可以通電試一下攝像頭工作是否正常了 結果試后證實工作正常 呵呵 因?yàn)閿z像頭的鏡頭那層保護膜還沒撕掉所以畫面不是很清楚  證實沒問題了就可以把一體機回裝了 這里就不做詳細介紹了下邊在恢復后保險杠，首先得把線路固定一下 用塑料困扎帶把攝像頭的線路和原車線束綁在一起  線路接口附近用防水膠布包好后和原車線束綁在一起了！ 然后照原來的讓子恢復拆下的東西 這里就不多做說明了?。?！最后是調整攝像頭，轉動攝像頭將圖像調整到正確位置   調整好后 嘿嘿 心里挺爽的 咱星星有提高了一個檔次 再來一張倒車后視的圖片 后邊車的牌子沒擋 呵呵 希望車主別找我 呵呵  作業結束 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
