自從上次看了網友的改裝06款的CD音頻接口后,我也想試試看.  早上來到公司,就在一臺報廢的電腦上找了一個面板上的音頻接口,接口比網友改裝的要大很多,也從這個電腦上剪了點線下來.  我們公司是生產手機的,公司內部一堆測試用的線,我在報廢的轉接線里東找西找,找了幾個接口,把該接的接,該焊的焊,做了幾條轉接線.  有3.5轉2.5的,有3.5轉MINI USB的,有2.5母頭的轉MINI USB的.  然后跑到車?yán)飳D拆了下來,直接拿到公司的會議室里,把烙鐵從車間拿出來,萬事具備.

       因?yàn)槲艺业囊纛l接口不和網友一樣,所以我也不知道這個接口的輸入輸出怎么分,先畫了個圖,再依照網友的圖把線接好,用萬用表量測,  才找到輸入輸出,接好后,CD頭都沒裝就拿到車上去試,結果:音頻查頭查入后,廣播是沒了,但是也沒MP3的聲音,覺得線接錯了,然后又再交叉接,再拿到車?yán)镌囘€是沒聲音,最后把左右輸出換了下,這下有聲音了,但是很小,無意中我的手指接觸到了左輸入和右輸出的焊點上,左門喇叭聲音正常了,松開就又小了,發現如果在接口的位置如果左輸入和右輸出導通,左喇叭正常,右輸入和左輸出導通,右喇叭正常,然后就會把兩個焊點又加錫焊到一起了,再試就正常了,但是這個時候音頻插頭插入后廣播還是有聲音,并不是像網友說的插入就無聲,必須要把手機或MP3插到另一端才會無聲.所以這里我還是有點不明白是怎么回事?  然后有把改裝的3.5頭轉USB的線拿出來試,插到我手機上,播放電影OK,播放MP3也OK,這時候來了個電話,接通后還能聽到別人說話,但是沒MIC就說不了話.改天再裝該MIC再車?yán)?手機連了車,來電話了,估計按一下SEND,就直接可以通話了,忘記說了,我的轉接線是用一個完整的耳機線改接的,把MIC去除了,早知道就把連上去了.

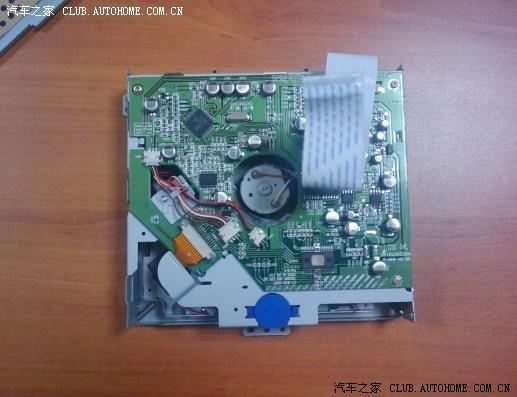

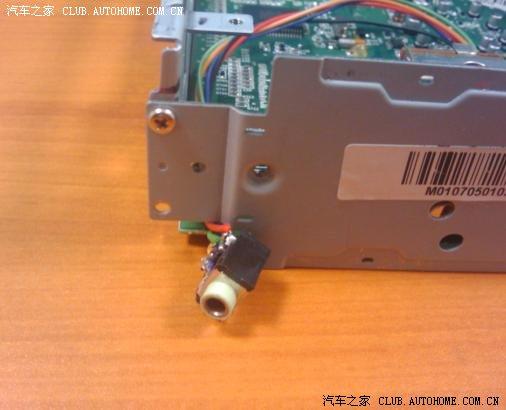

呵呵.  廢話不說了,上圖了!  拆下來的CD機頭

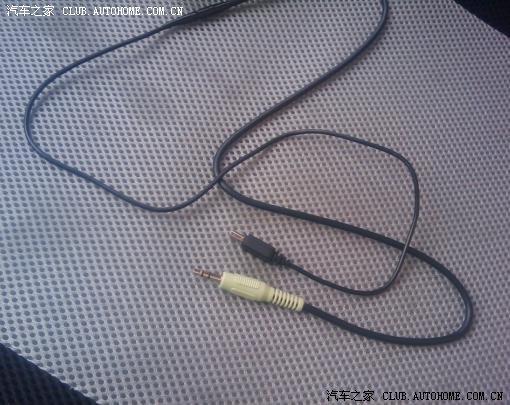

自制的轉接線

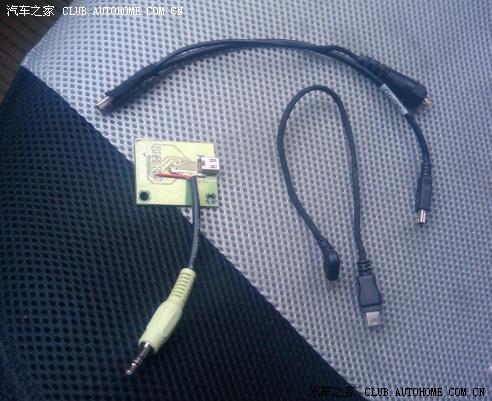

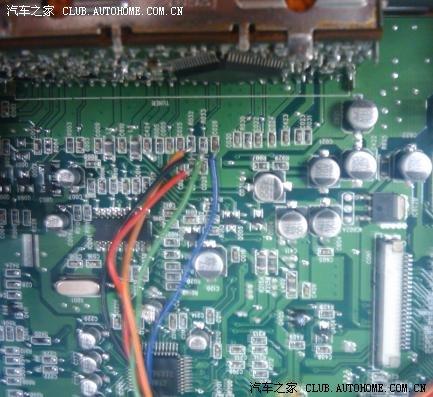

接線,自己都不知道怎么接的!

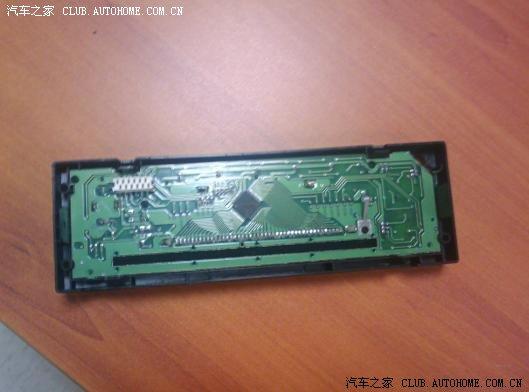

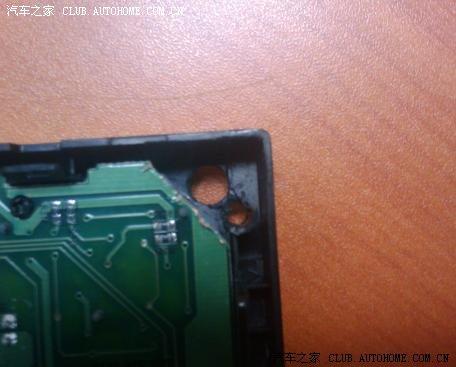

因?yàn)橐纛l接口大,所以按鍵面板切割的比較多,還把接口那打磨了很多.

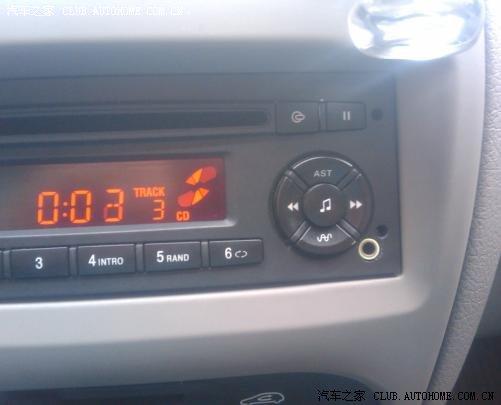

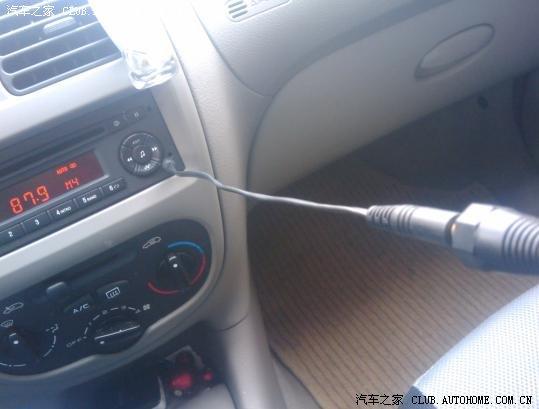

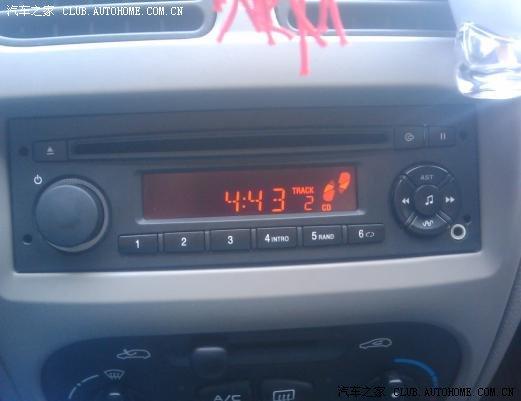

最后效果  孔是用起子和小刀挖的,有點丑.

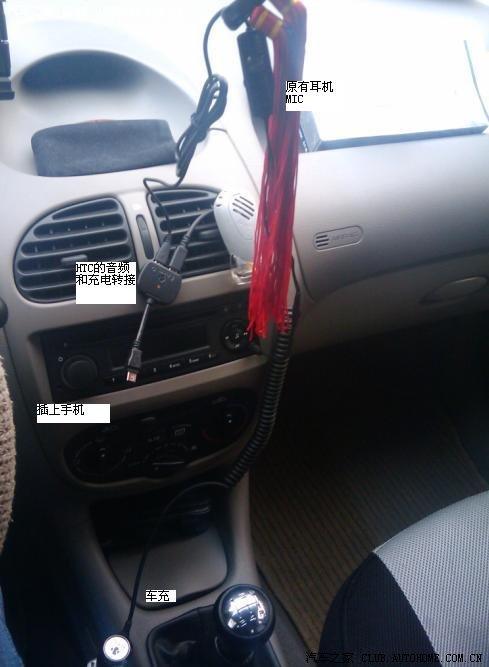

       上述圖都是用手機拍的,在公司沒帶相機出來. 之前有提到說來點聽到聲音,覺得可以再將MIC接到轉接線中.于是今天在公司就實施了.  將一個完好的耳機線的兩個喇叭剪斷了,再將線撥出,和3.5接口從新做了一個轉接線,然后接到手機上.打電話實驗,結果成功,對方聲音正常,而車內聲音由CD機的音量旋鈕調整.無其他雜音.

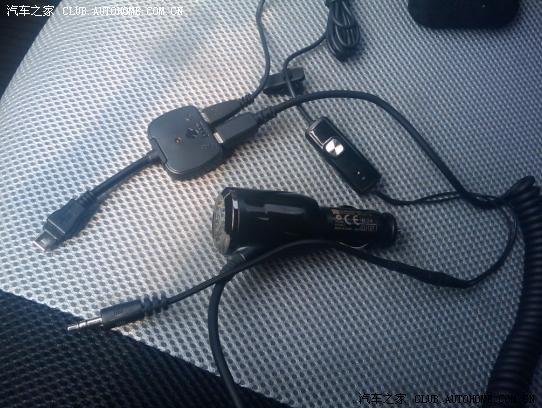

轉接線帶MIC
