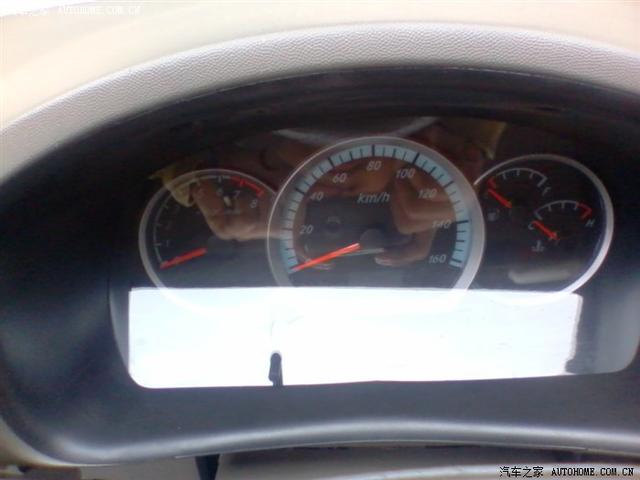

提車后開車回家，心里那個美呀（你是不是也一樣）!除了換擋感覺不爽，別的都感覺良好，開到天黑打開大燈，燈光很好，心里美滋滋的。但是總感覺那里不對勁，眼前總有一團光擋著---虛光，找遍全車沒有調節開關，只好拿本書擋著，問題解決。優優儀表燈太亮，且亮度不可調，總是美中不足呀。一邊開一邊想我一定要解決此問題。前幾天終于買到夢寐以求的儀表燈亮度調節器。

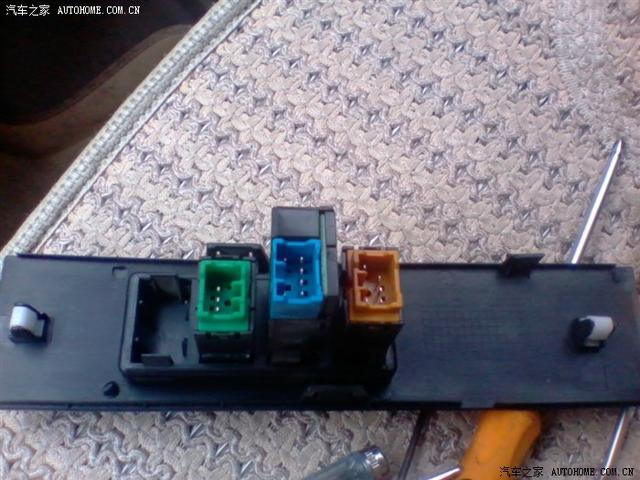

       分析電路，只是一個電壓調節器，調節輸出電壓大小，既可改變儀表燈發光二板管的亮度；插頭接口（如上圖）：右1腳搭鐵，中間的2腳接儀表燈電源，第３腳接夜光照明電源+12v。找儀表燈電源線（有優優車維修電路圖PFD的，不知道怎么上，請指教！）打開電路圖，查看儀表燈夜光照明電源為A6，接地線為B12，我們只要剪斷Ａ６夜光照明電源線（+１２v），儀表A6接口的一端接調節器中間腳2，另一端接調節器第３腳，查找實際電路。拆開儀表：







沒有任何標志，不知哪 一個是A插口。

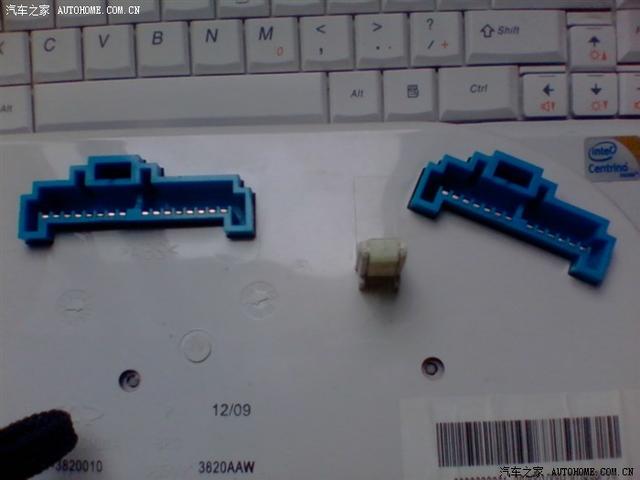

再拆開，從里面可以看到插口標記，右邊是Ａ插口，左邊是Ｂ插口。






上圖右邊為A插頭，左邊為B插頭。

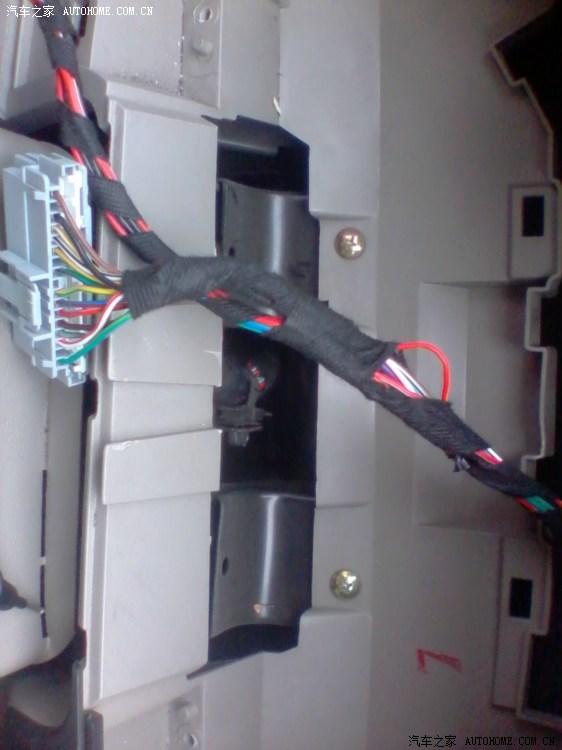

Ａ插口從右到左數到６就是Ａ６插口，是一根紅黃相間的線（空腳也要數）。

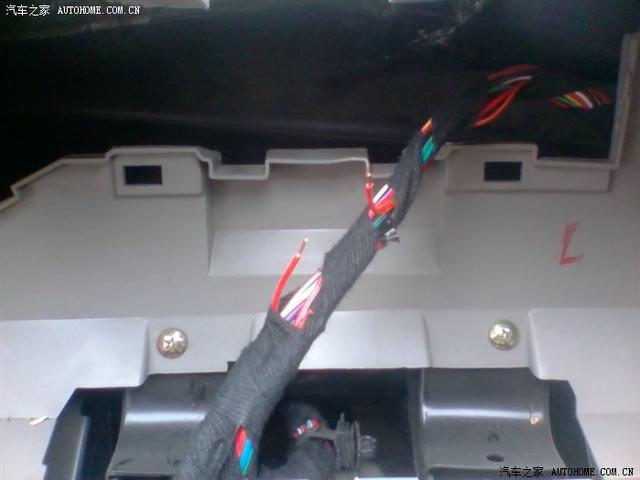

剪開，此時打開儀表燈不亮，剪對了。

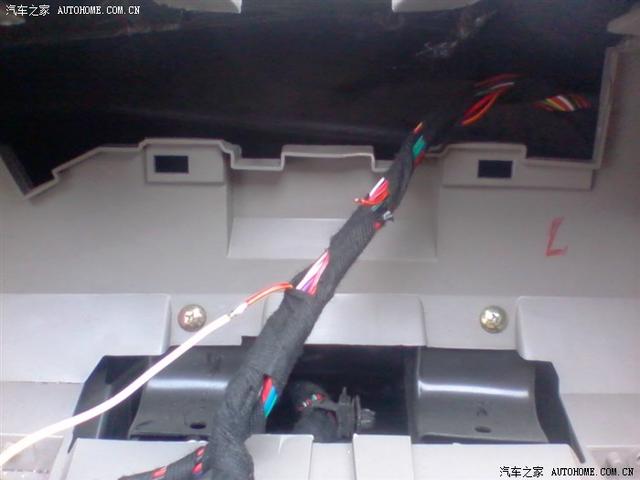

這一根線接調節器２腳。另一端接調節器3腳，1腳搭鐵。

從另一角度看

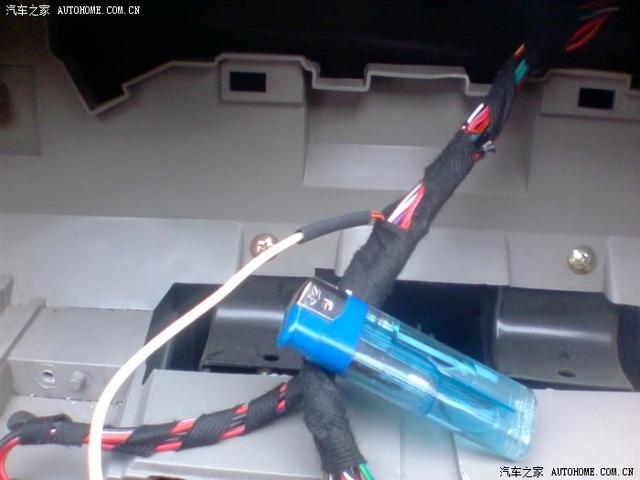

用熱縮管包接頭。爽！

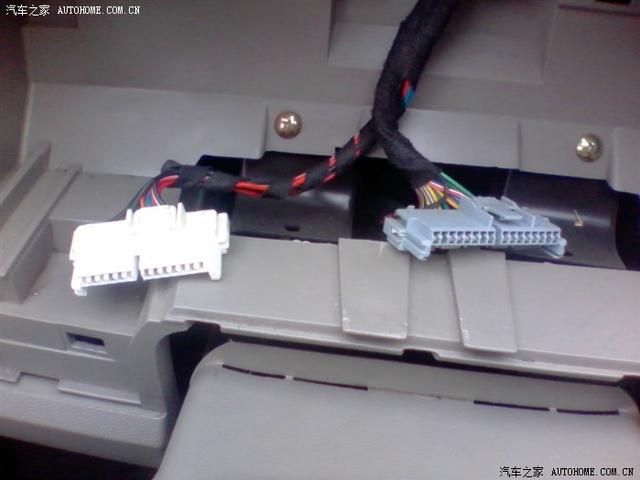

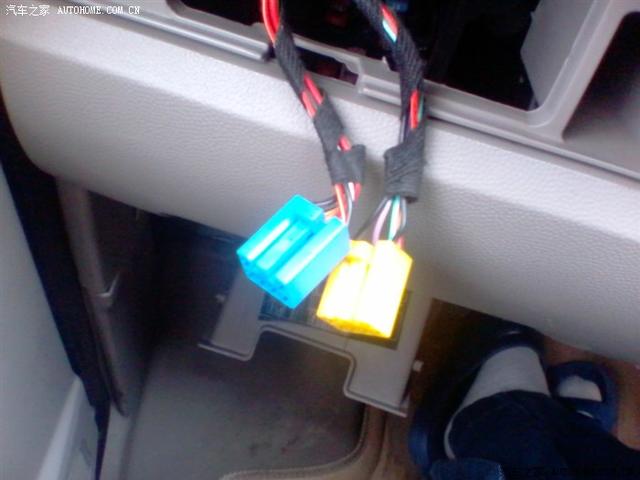

左邊B插頭，右邊A插頭。

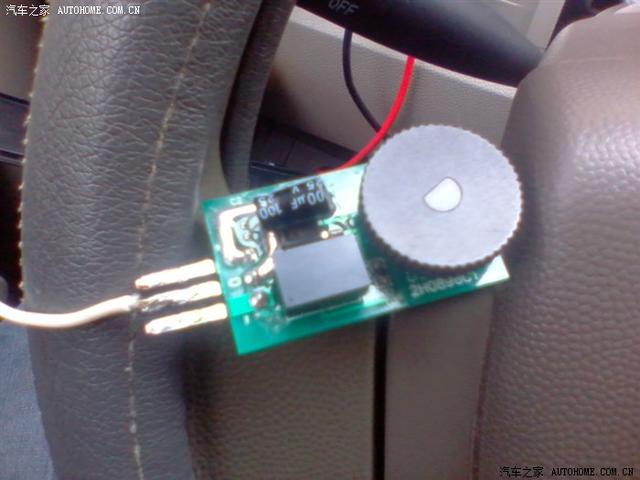

正負看得比較清楚。

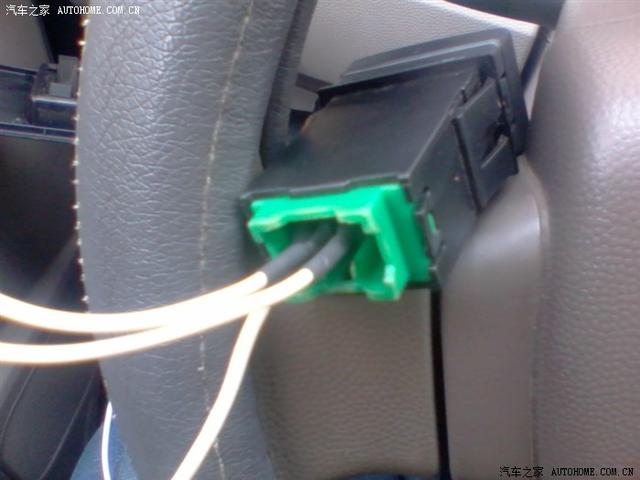

原車接頭

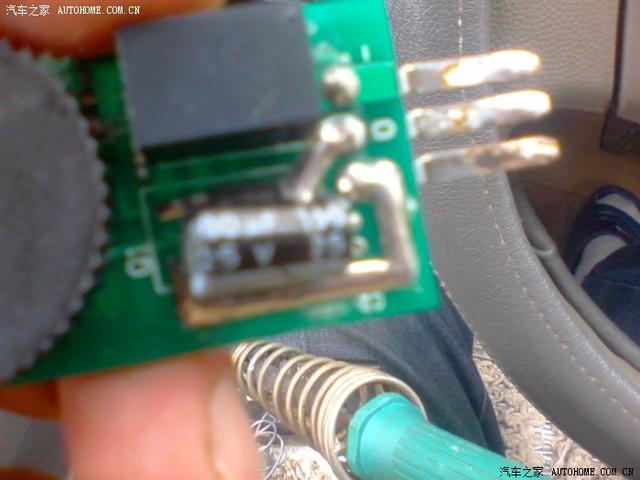

用電烙鐵焊接，再用接縮管包。



完工后和原裝的一樣，試用一切正常

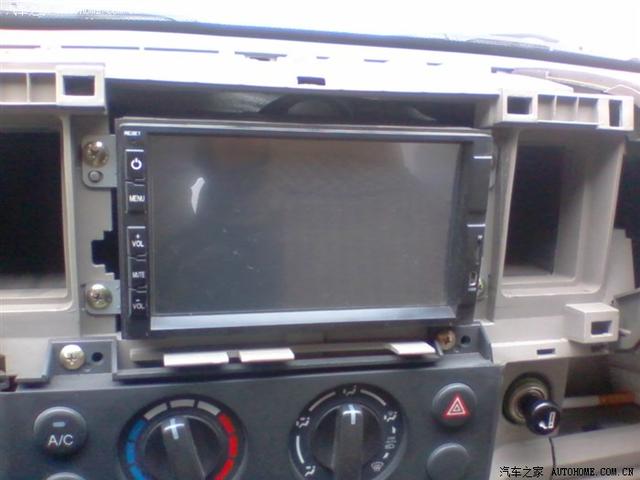

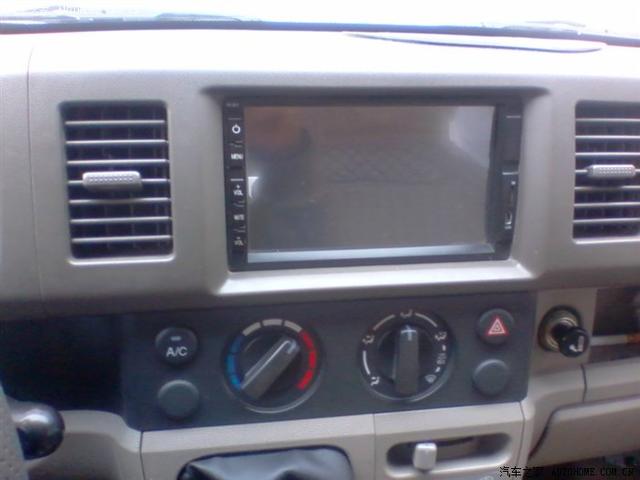

看一下下我自已裝的導航。就像原車帶的一樣。 改裝用了三個小時，自?shī)首詷?lè)，有不足之處敬請指教。

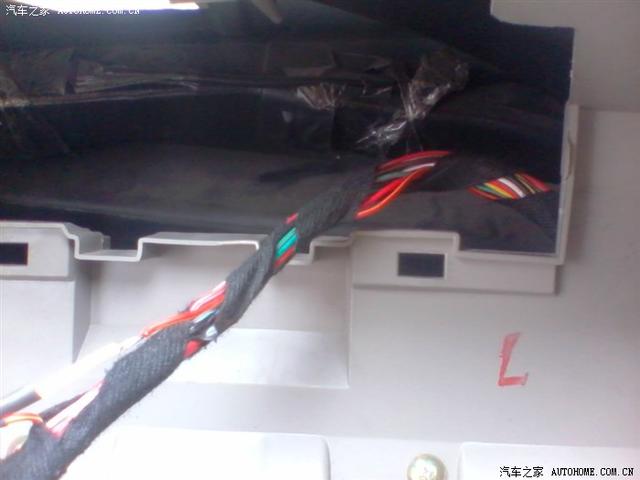

是一根紅黃相間的線，扎起的，不拆開儀表 不好找，儀表很好拆。
