摘要: 這次有點麻煩，很多過程我都沒有拍照，這是大體的圖片，我不是修車的，我是完全憑感覺來的，有不對的地方請告訴我，我來調整下. 我用的是二郎神8頭倒車?yán)走_(dá)，倒車時，前部邊角2個和后4個頭工作，前進時，只要?jiǎng)x車前4 ...

這次有點麻煩，很多過程我都沒有拍照，這是大體的圖片，我不是修車的，我是完全憑感覺來的，有不對的地方請告訴我，我來調整下. 我用的是二郎神8頭倒車?yán)走_(dá)，倒車時，前部邊角2個和后4個頭工作，前進時，只要?jiǎng)x車前4個頭工作！

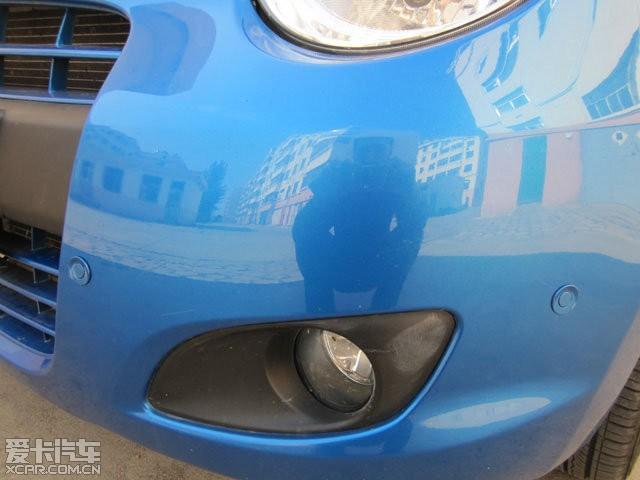

(1)這個是前探頭
2011北京改裝車展MIT 380匹Focus亮相

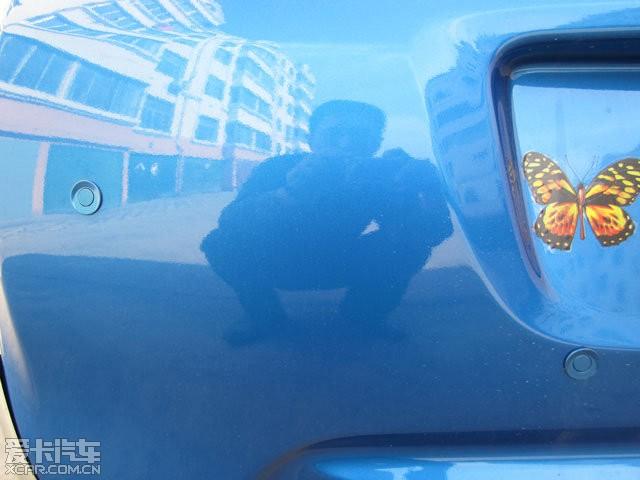

(2)這是后面的探頭

汽車改裝圖片

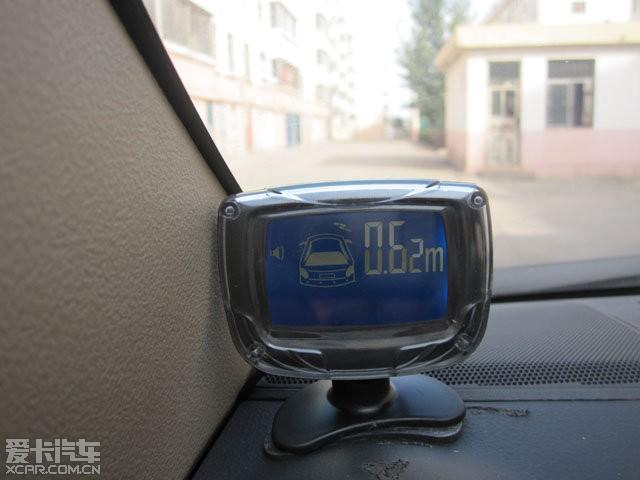

(3)倒車?yán)走_(dá)顯示器

汽車改裝

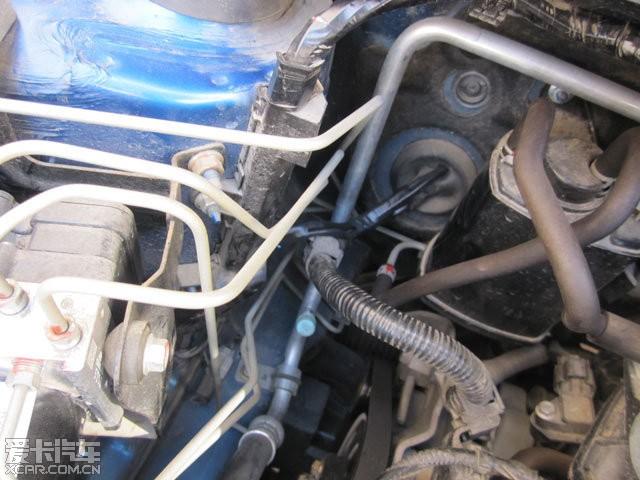

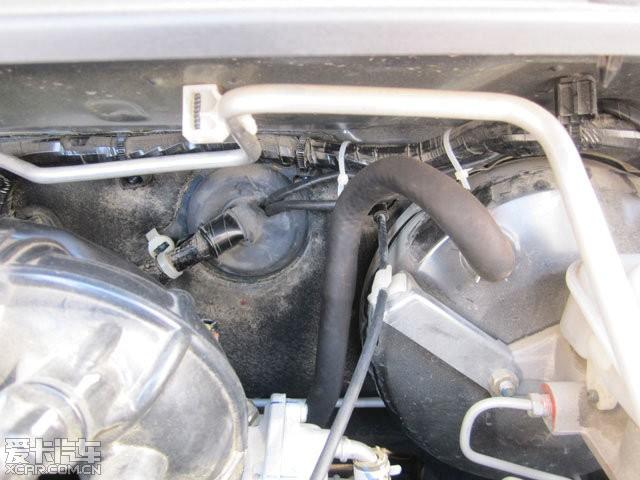

(4)這是前雷達機艙走線，一定要固定好

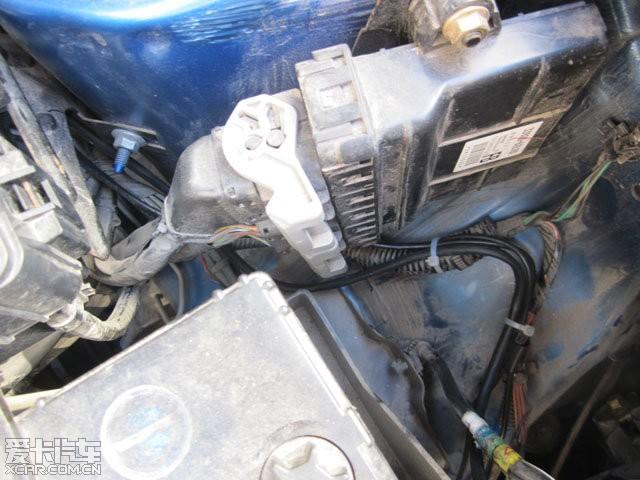

(5)這是前雷達機艙走線

(6)這是前雷達機艙走線

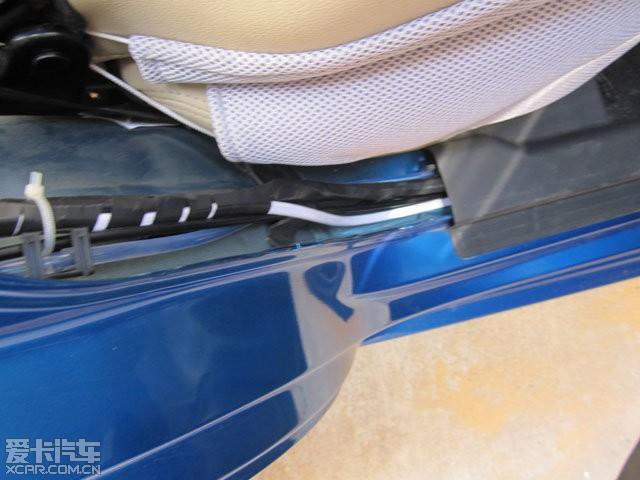

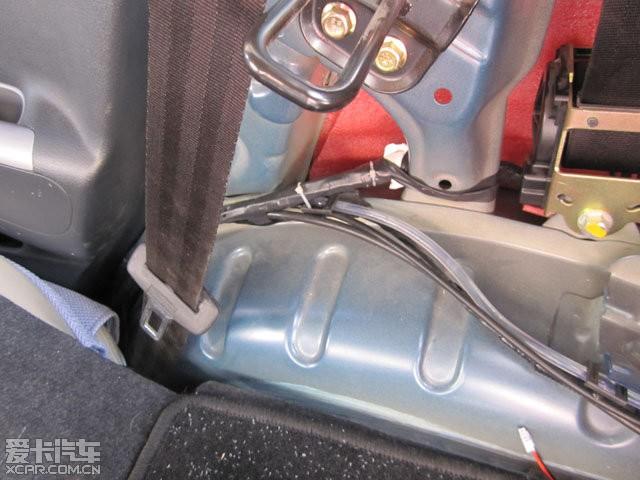

(7)穿線走的右側門邊，建議不要走頂棚，而且我都是拿膠帶把線給纏起來了！

(8)后箱走線

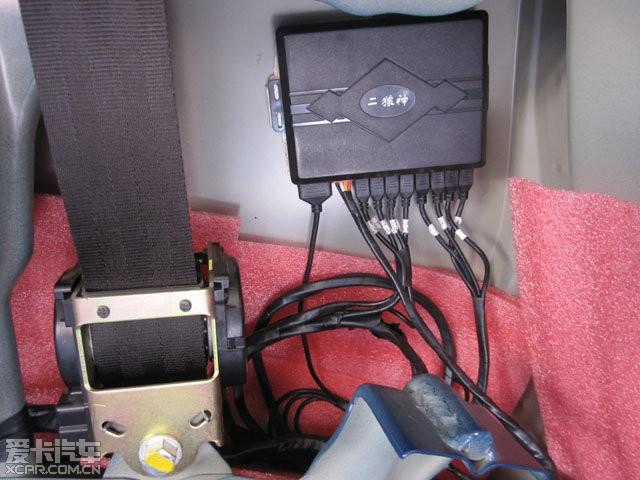

(9)這是倒車?yán)走_(dá)主機

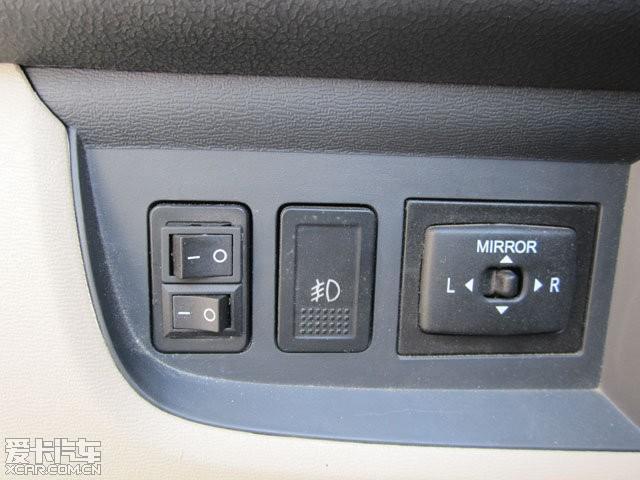

(10)這里我裝了個開關，上開關控制車門自動上鎖的，下開關控制前雷達工作的，因?yàn)榍袄走_(dá)剎車就工作，很多時間沒有必要工作，還影響壽命，關鍵提示音還煩人

(11)這是自制開關車內圖，線有點多

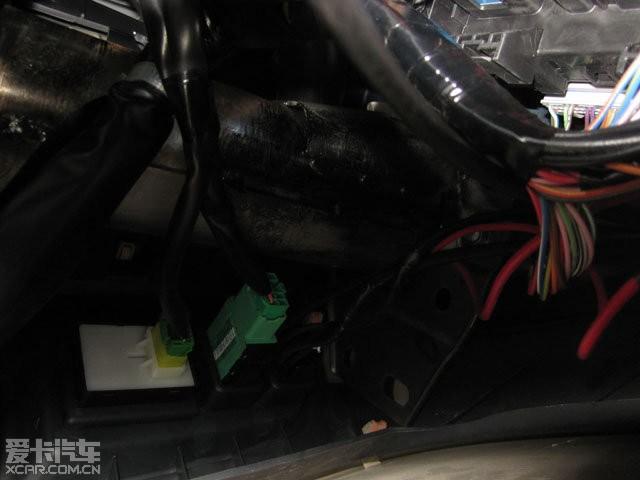

(12)副駕駛座，這是前雷達，電源線，還有倒車視頻線出線的地方. 這種倒車?yán)走_(dá)，需要接倒車線，剎車線，還有ACC線

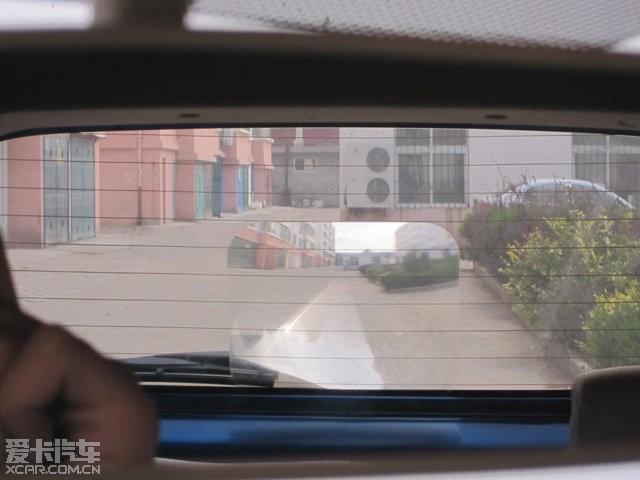

(13)倒車膜，效果不錯

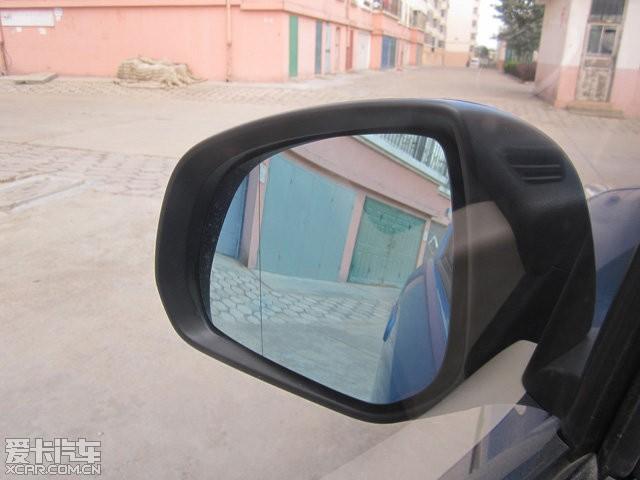

(15)雙曲度藍后視鏡，帶電加熱，不過線沒接，穿線太麻煩了

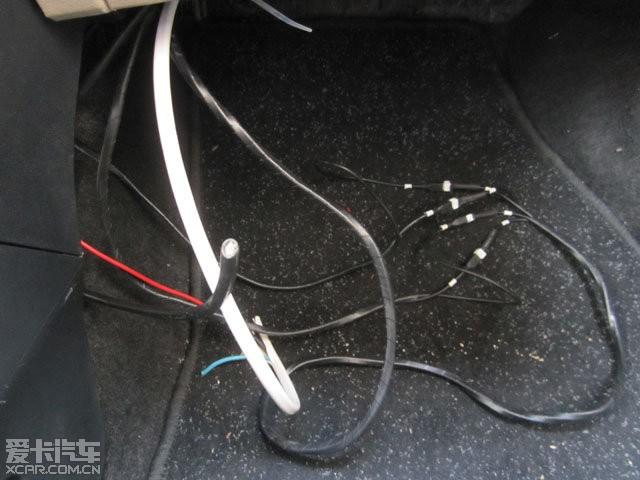

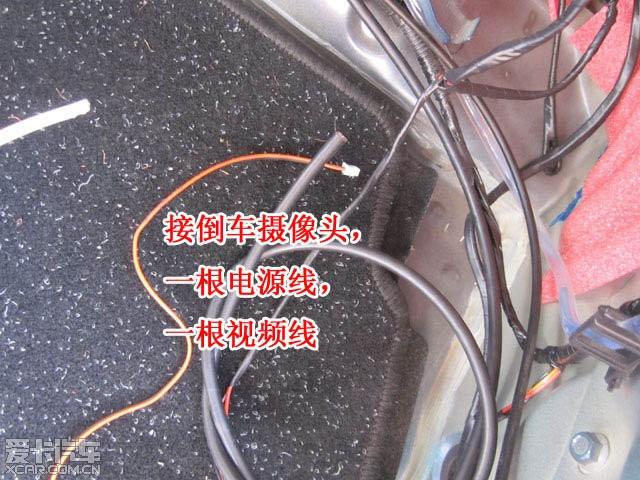

(16)這是預留的倒車視頻線和電源線，由于倒車攝像頭還沒買，只能先留線了，以后給大家補上

由于最近工作忙，沒有太多的時間搗鼓，每天就搗鼓一會，我已經忙了4天了，基本上大工搞成了，在把車內線路整理好就OK了！
