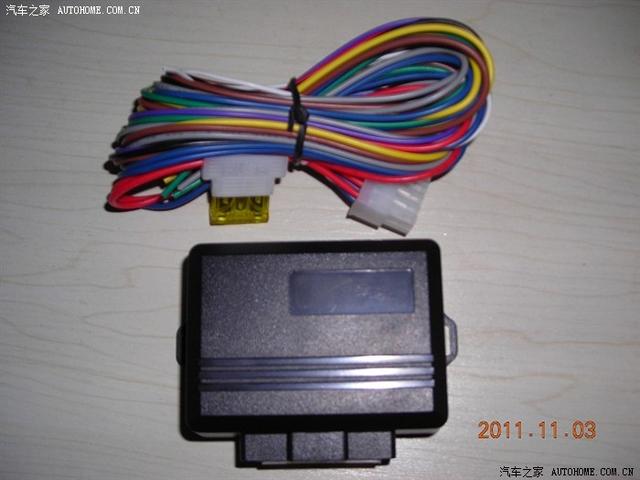

為了防止下車忘記關窗戶，防止下雨天進水，裝一個非常實用的好東西。第一個吃螃蟹比較難受，沒有參考，必須從零開始。網上買的關窗器，沒有悅悅專用的，只能選通用型，呵呵

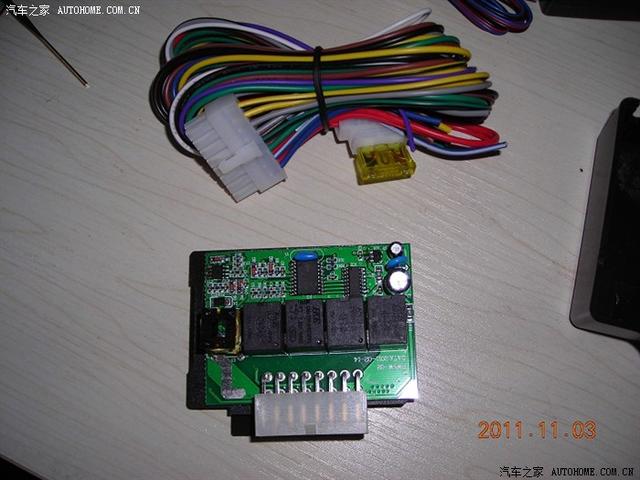

內部



特寫

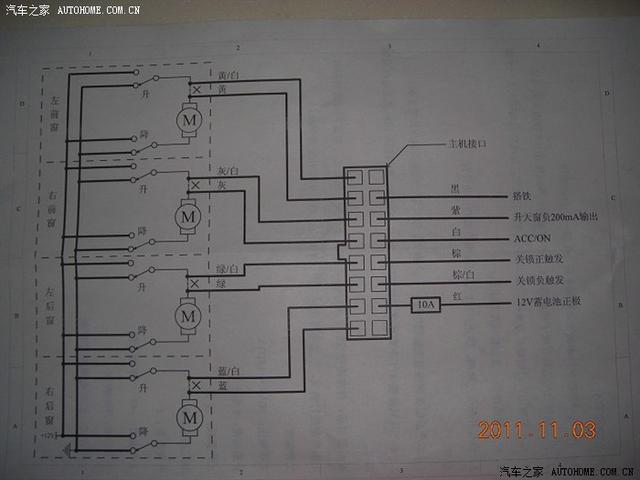

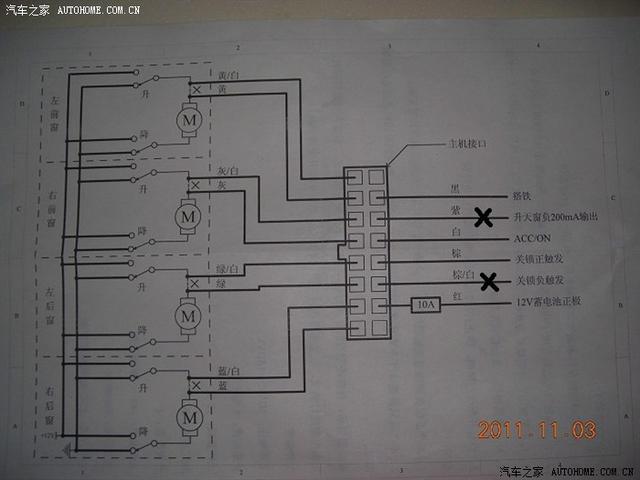

電路圖

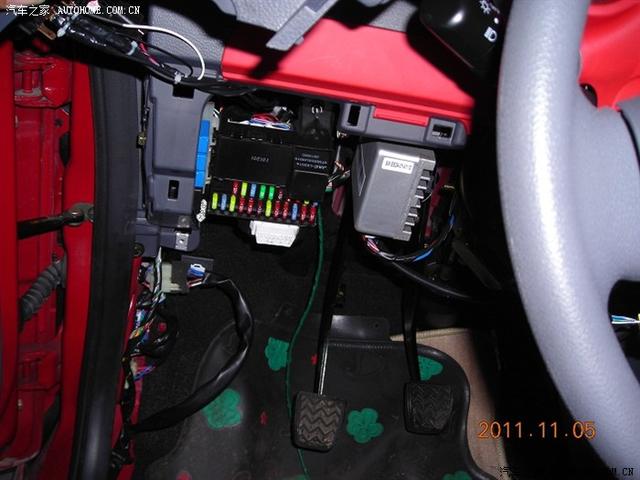

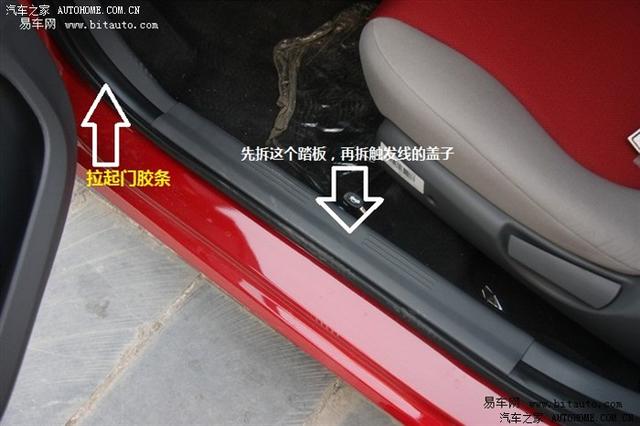

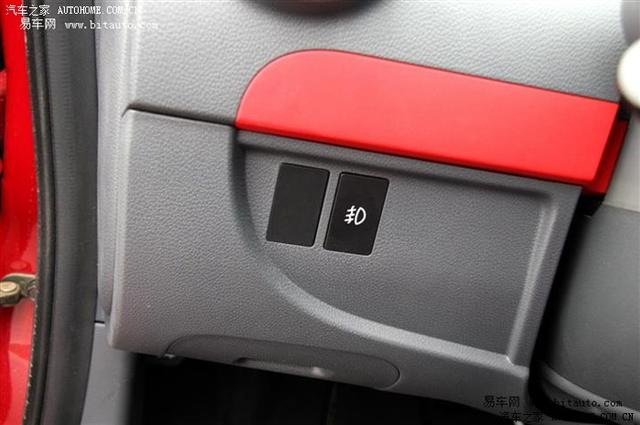

開始拆

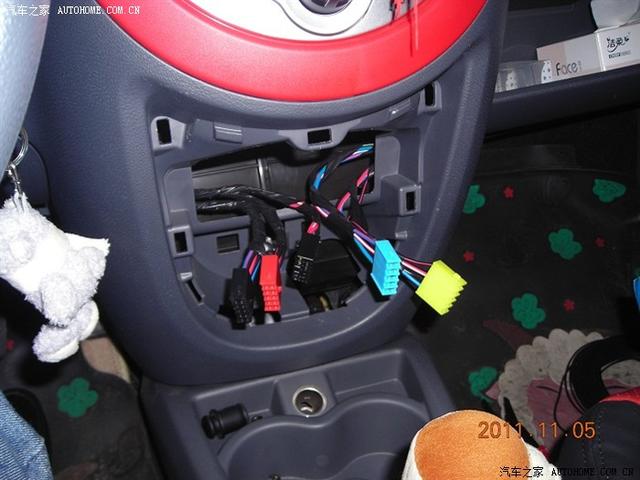

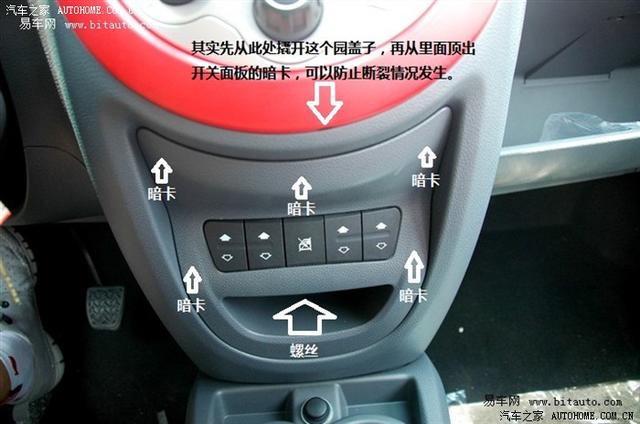

繼續拆

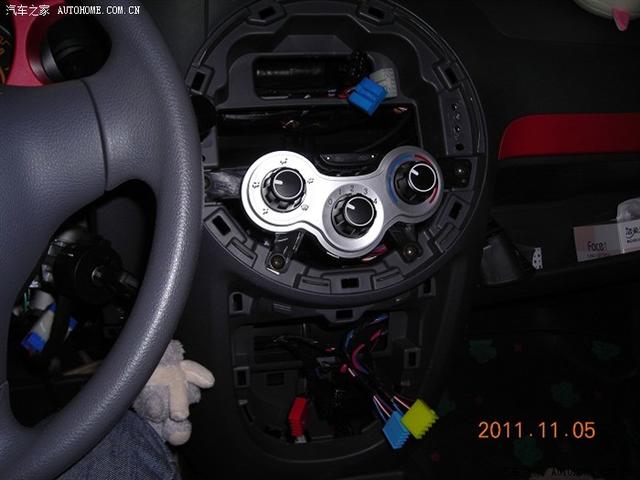

拆

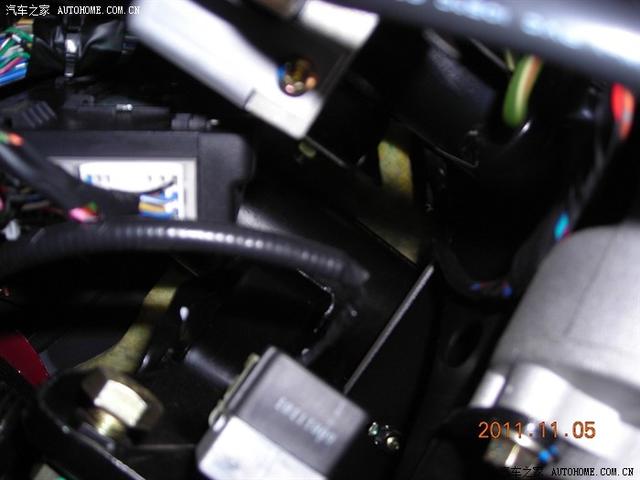

 找信號線很痛苦

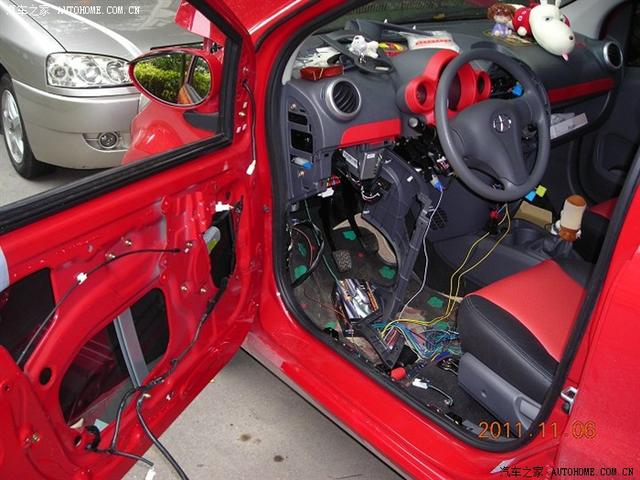

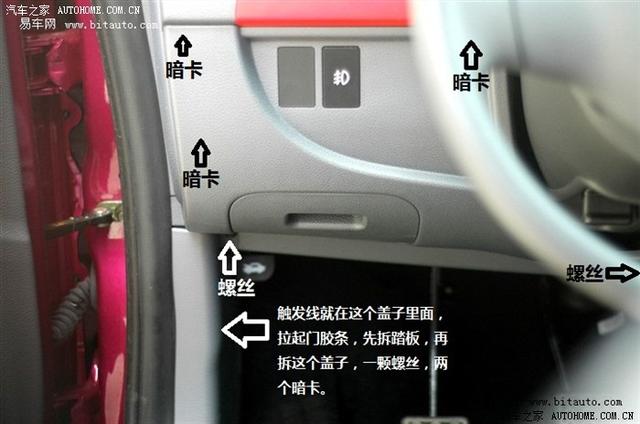

拆的一塌糊涂。前面拍到的那輛就是我的小云

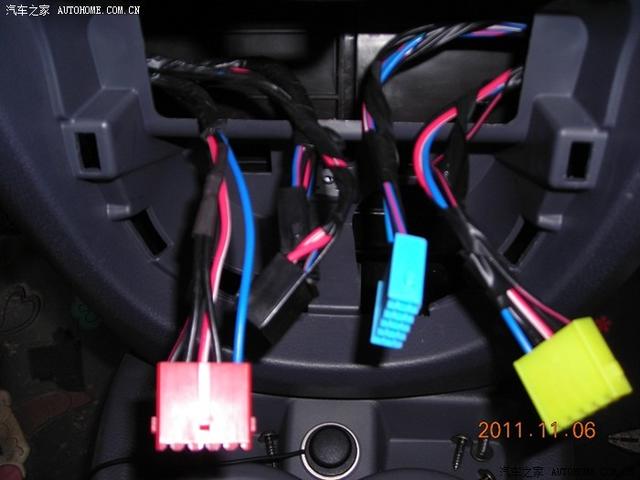

線路找好就比較簡單了

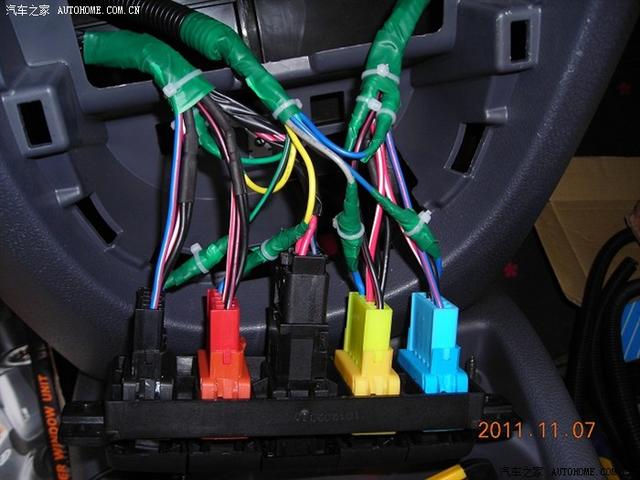

通用型需要剪線，接四個窗戶電機，藍色為電機升窗控制線，四個窗戶都為藍色，剪斷接控制器

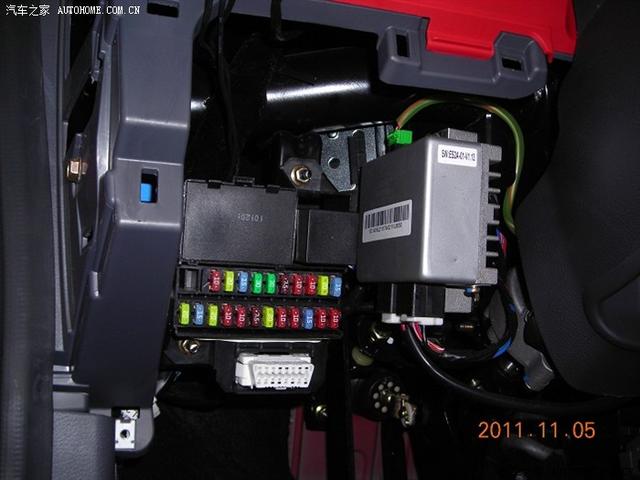

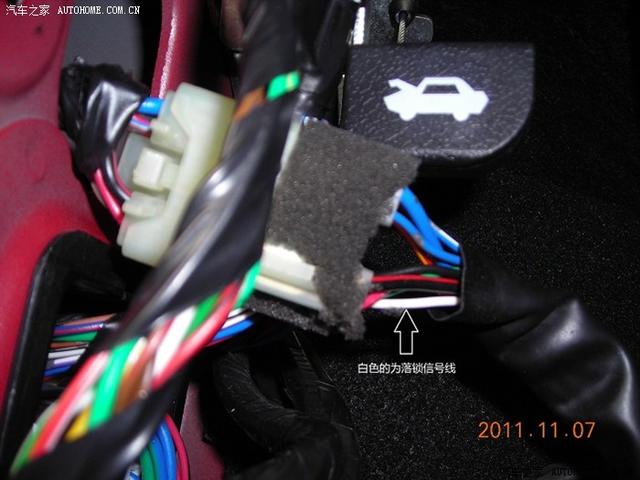

控制器藏到儀表臺里面，找好了落鎖控制線，接到控制器正觸發線。這個白色的插頭在車體里，需要拉出來接線。

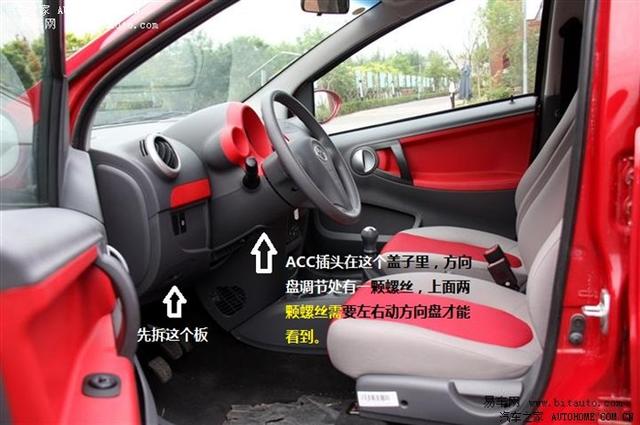

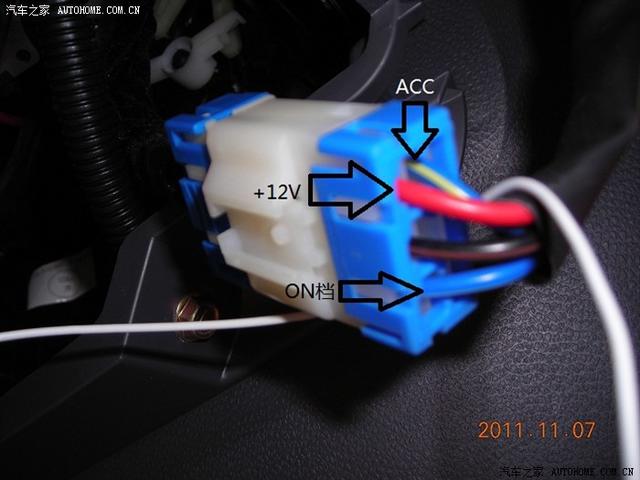

防止開車時落鎖自動升窗，需要接控制器ACC線




　　只需要接電池正極、四門車窗、正觸發、ACC、搭鐵線。 接完線就完工了，痛苦的是找線過程。測試結果：熄火下車，遙控鎖門，按左前、右前、左后、右后順序自動檢測車窗，未關的車窗會自動關閉。插入鑰匙開到ACC或ON檔按下中控鎖，未關的車窗不會自動關閉。反復測試，完美運行，工作結束。


大家可以參考以下的內容































 按升窗器說明接車窗開關、電瓶正極、搭鐵、ACC、落鎖信號線就可以。

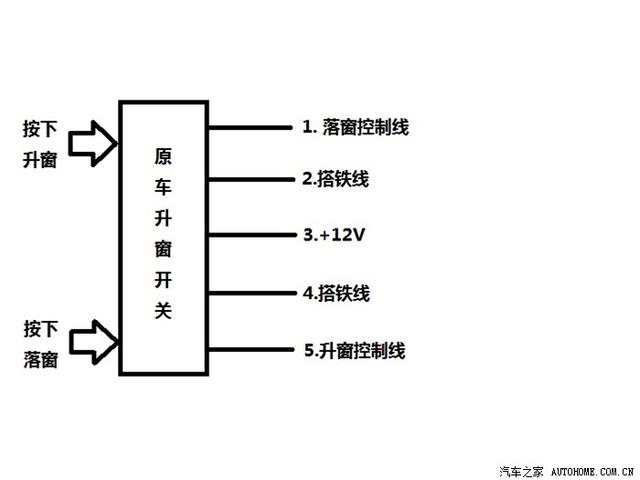

原車的開關是5根線連接。




車窗電機只有兩根線， 一根+12V供電，一根搭鐵。車窗開關就如圖所示，電機連接開關1和5。
車窗開關不工作時是1和2導通，4和5導通，3不導通。
按下升窗鍵，4和5斷開，3和5導通，電機運行，車窗上升。
按下降窗鍵，1和2斷開，1和3導通，電機運行，車窗下降。




 如圖，打叉的線不接，其他的就如帖子指示的接線就可以了。
