安裝眼淚燈過程

配線圖

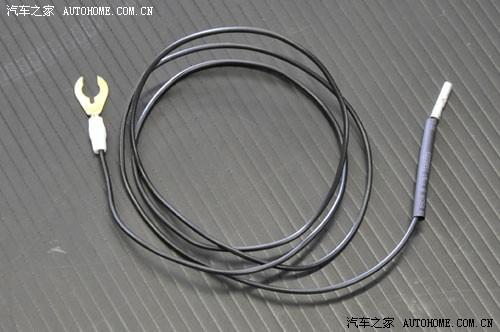

1.準備進行連接線

把耍連接到車上的金屬有螺母部位的LED電源負極線準備好
然后尋找連接室內燈電源線.

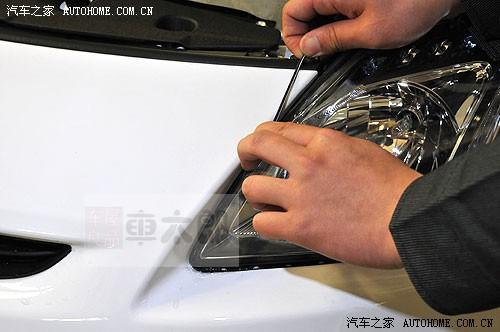

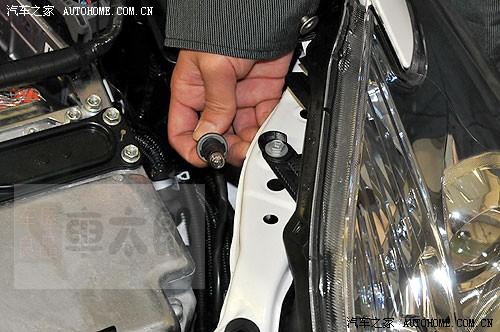

5.打開大燈燈罩

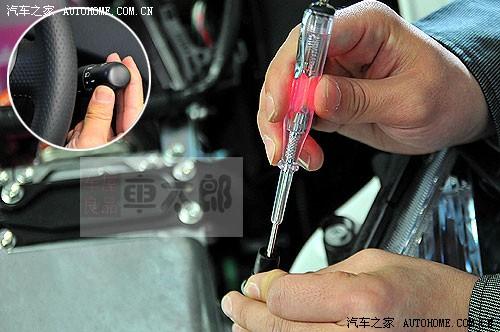

6.用電筆尋找正極

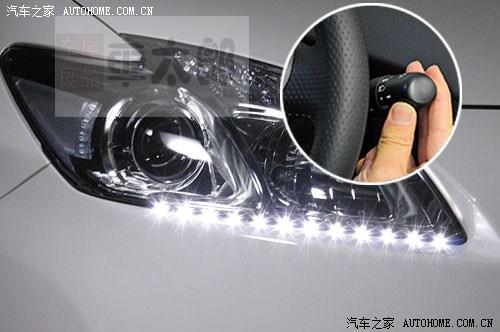

7.打開大燈電源,確認正極

確認完畢,連上1項準備的電線.

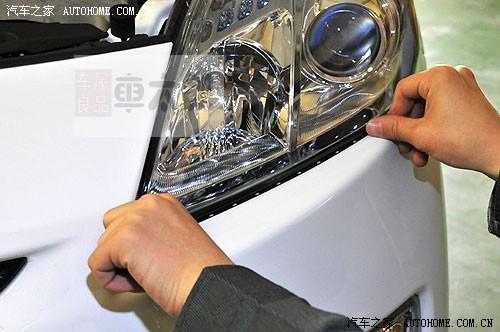

8.貼LED測光條燈

9.把線拉往發動機室內.

為了安全,請把負極電源線從電池(電瓶)上拆掉.

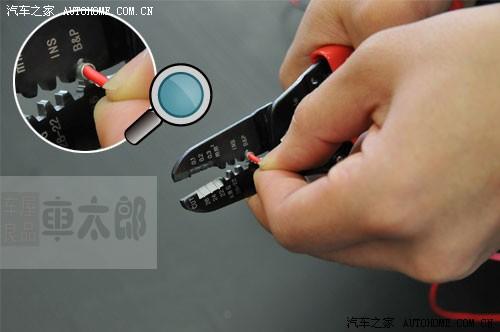

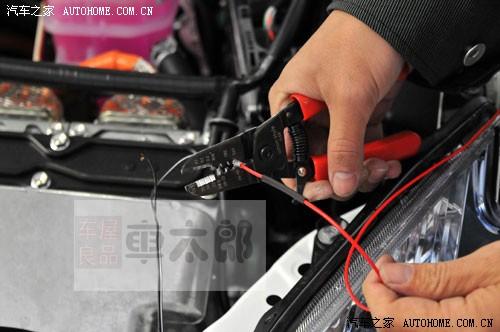

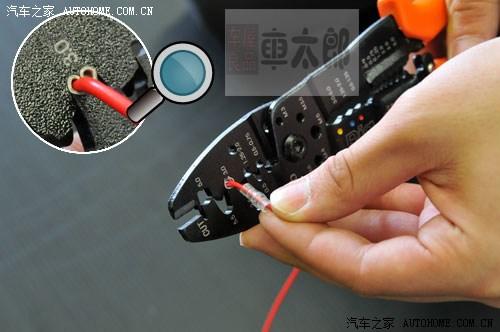

10.把LED電源線的正極和1項電源線用鉗壓著連接,然后用吹風機吹收縮管.

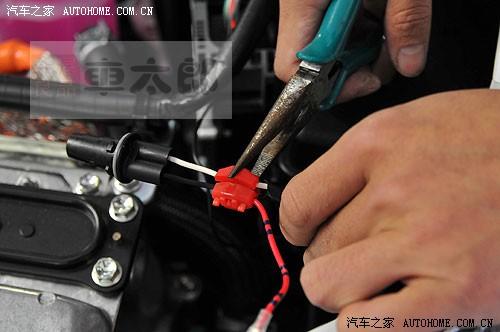

11.用配線盒分線
用1項的電源線連接7項找到的正極

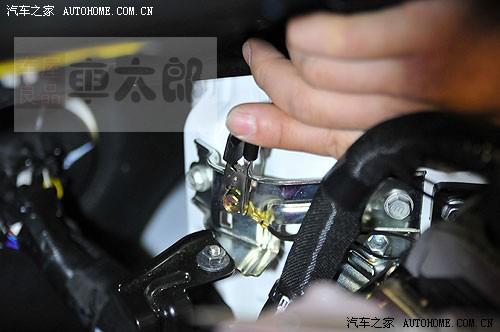

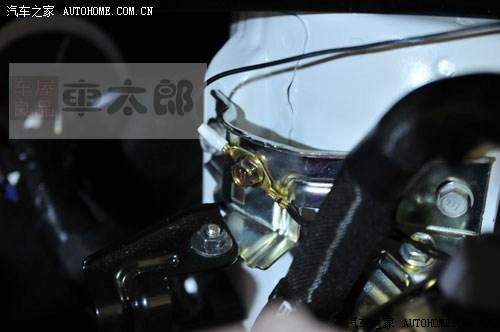

12.把4項準備好負極電源線連接上車上金屬有螺母部位



13.接線完成確認
確認各部位接線后,把負極電源線接回電池上(電瓶).

另一邊燈用同樣方法安裝
