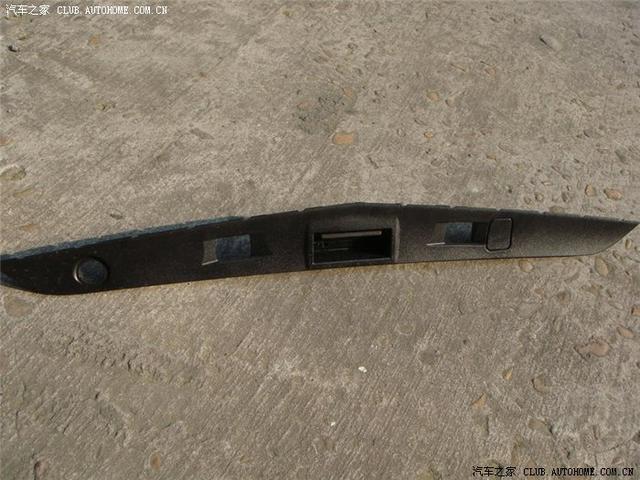

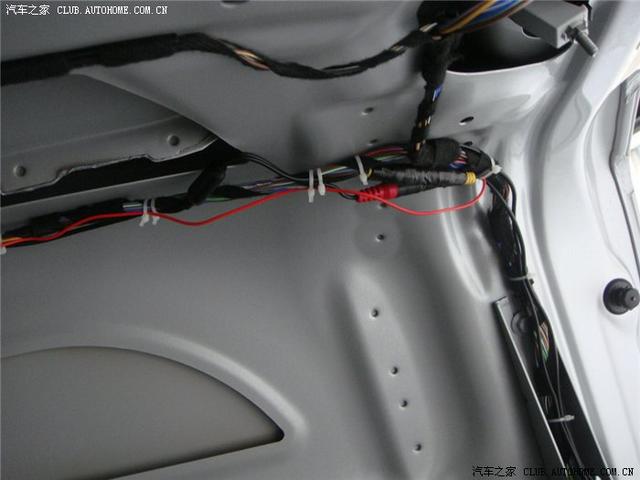

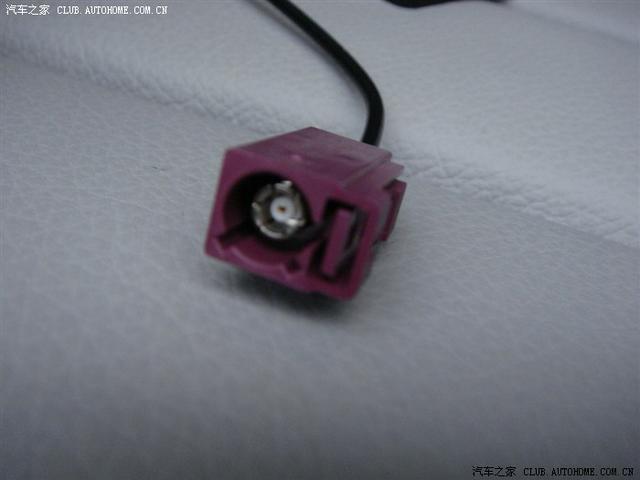

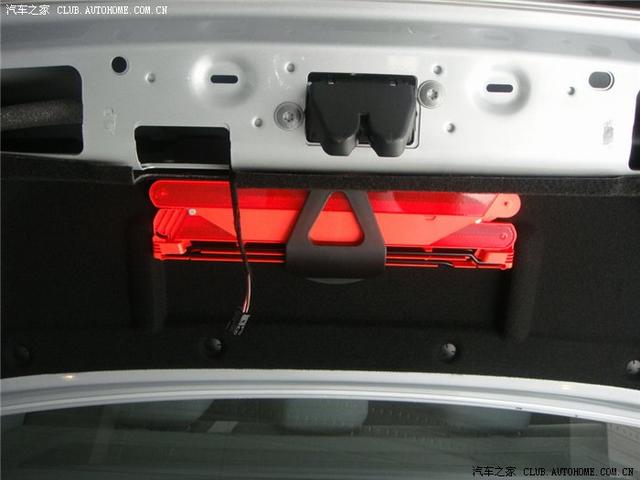

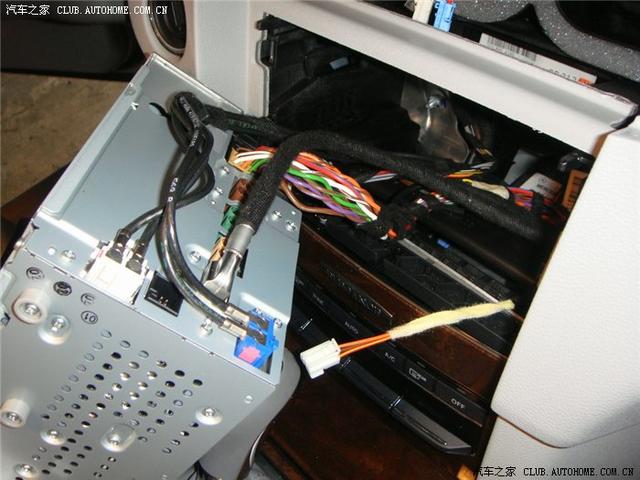

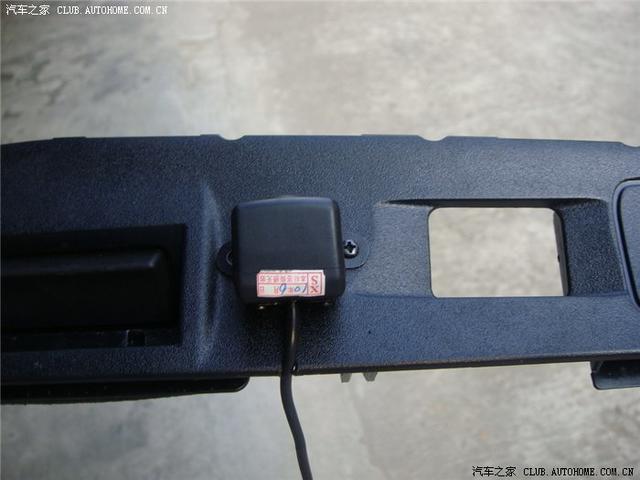

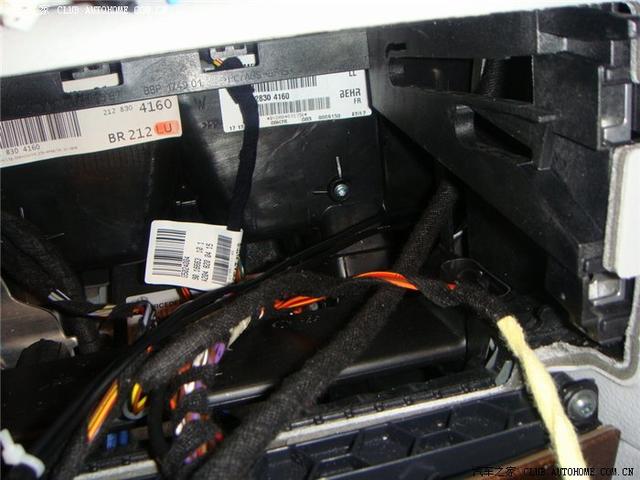

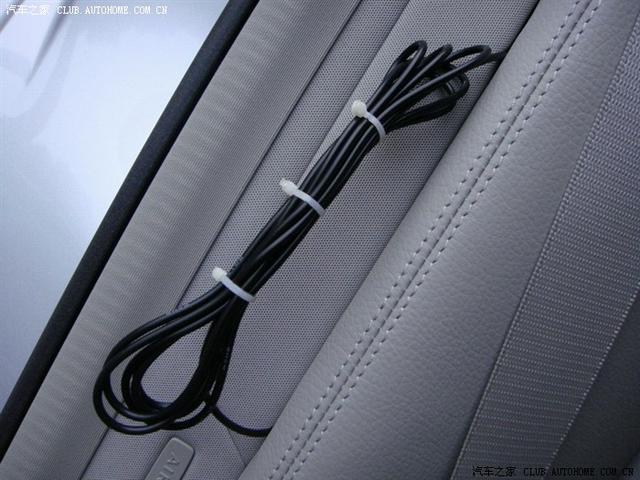

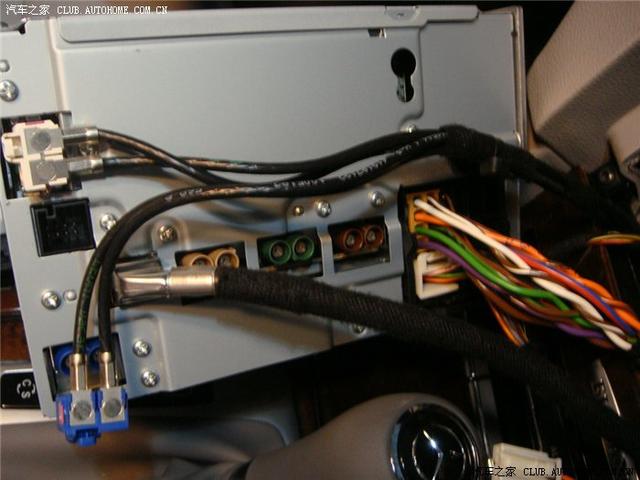

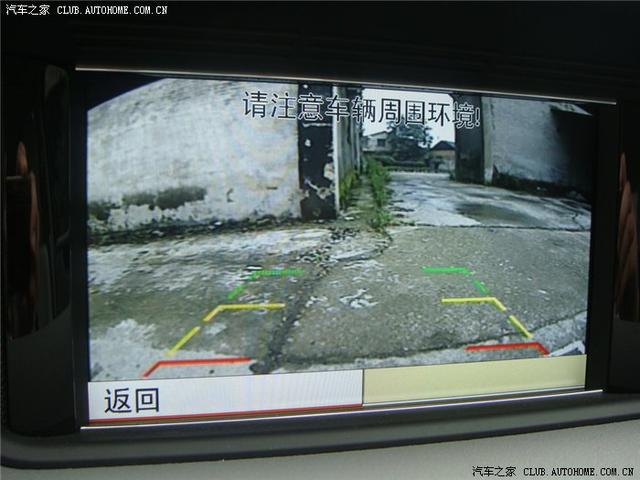

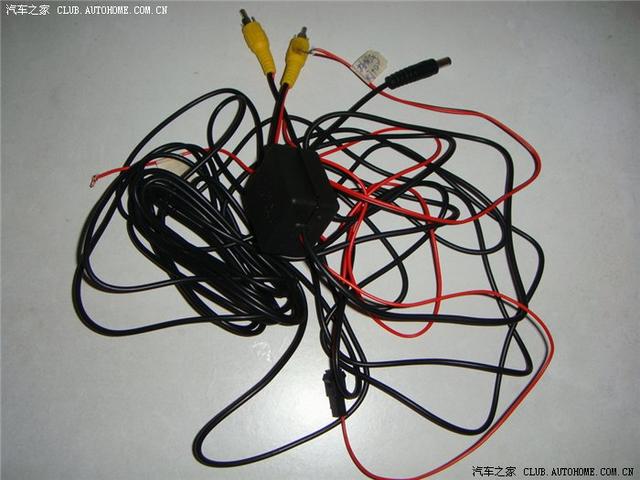

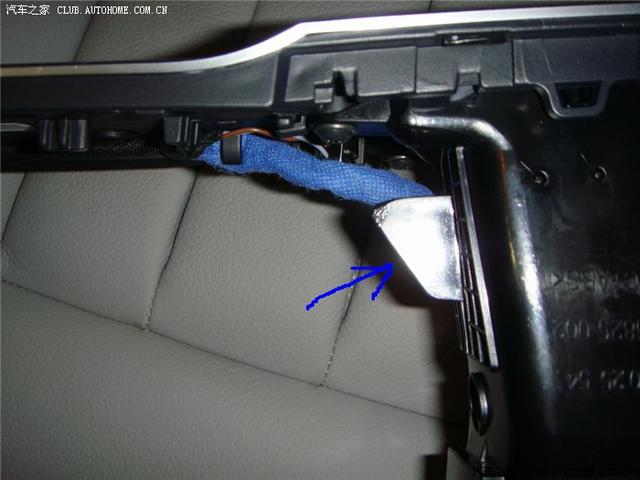

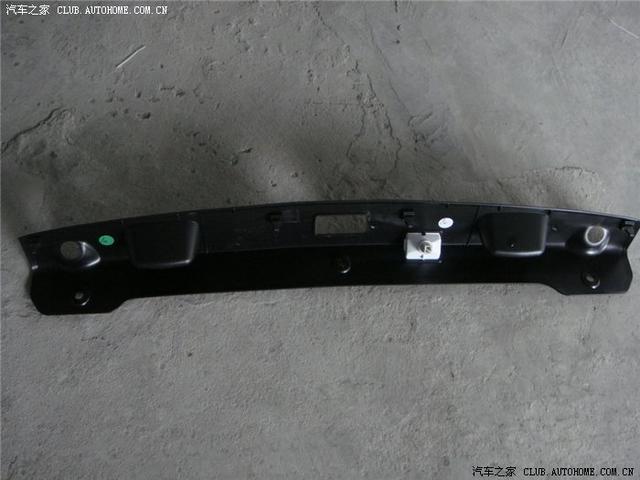

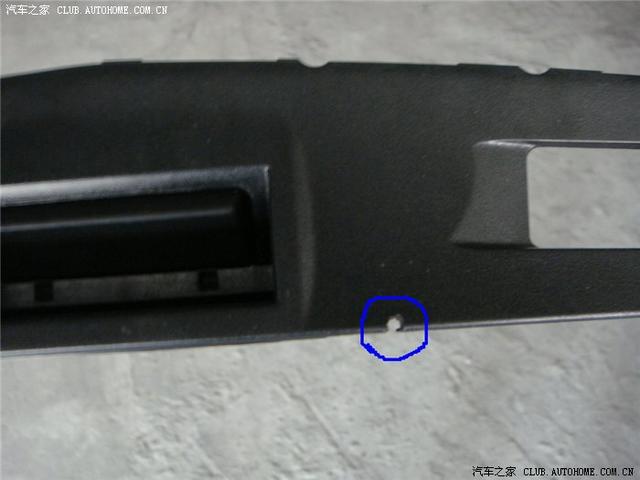

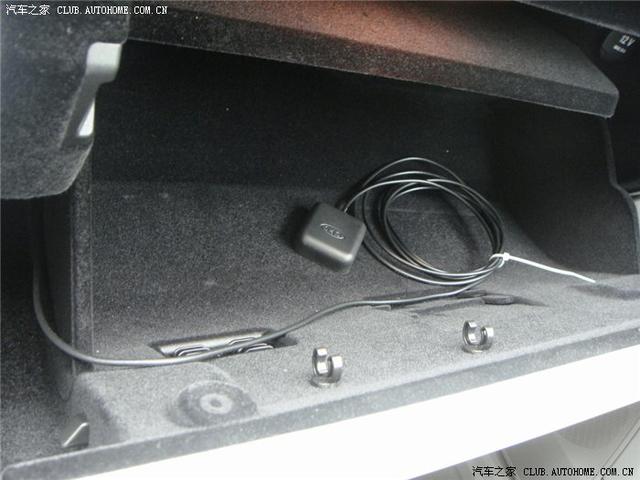

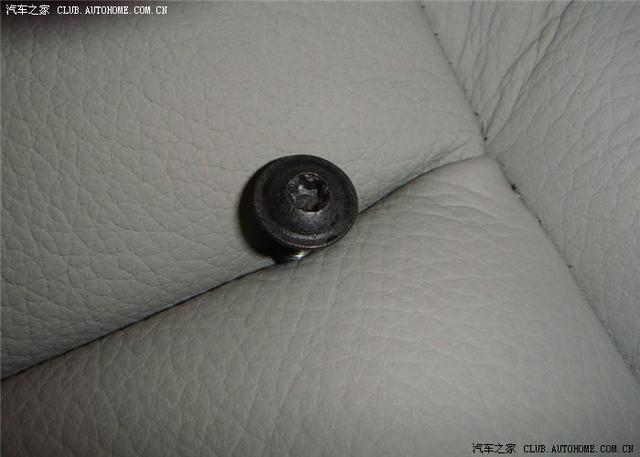

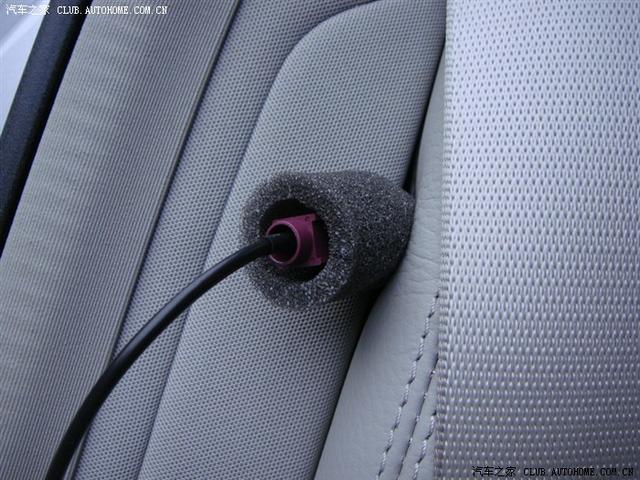

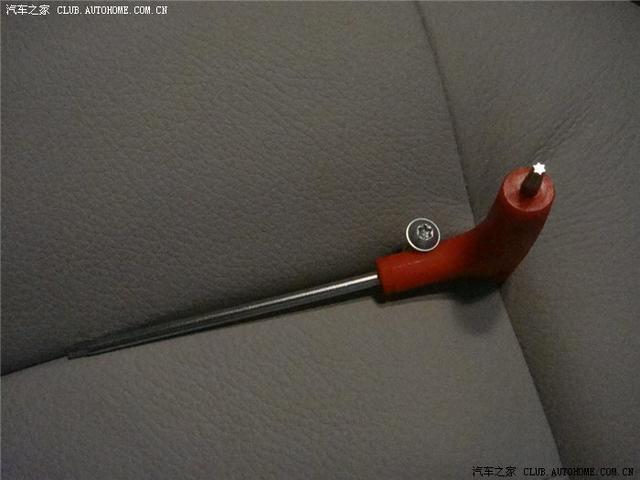

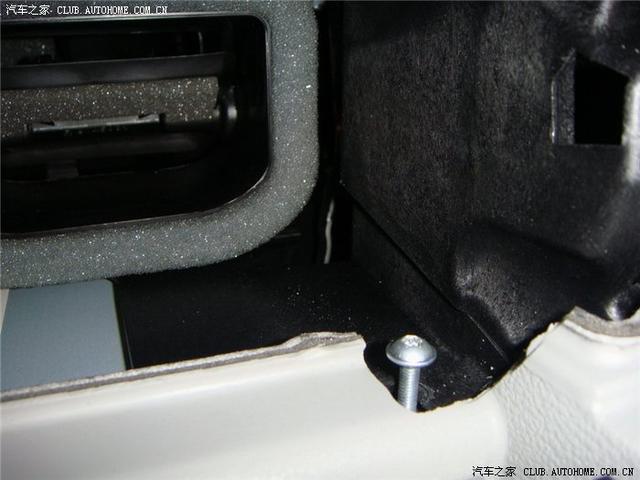

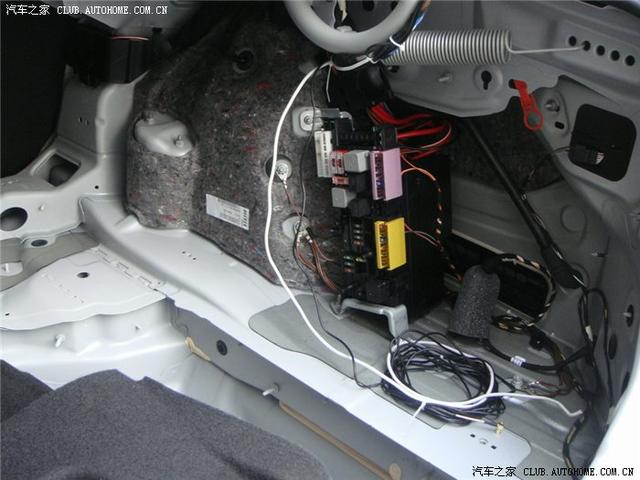

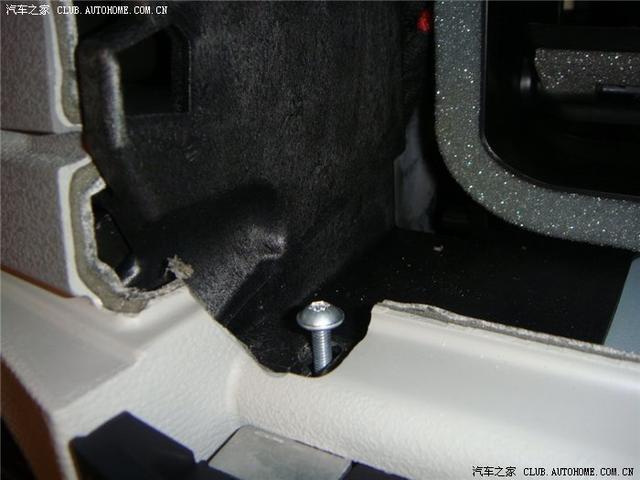

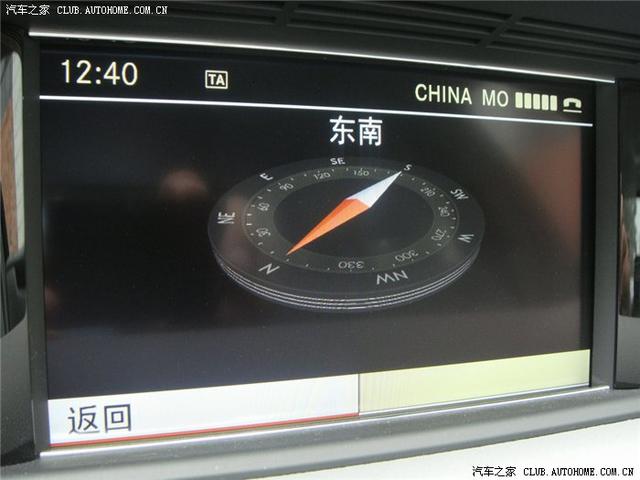

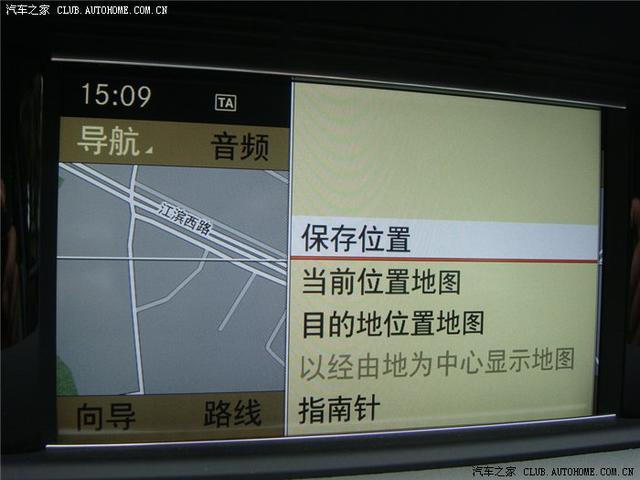

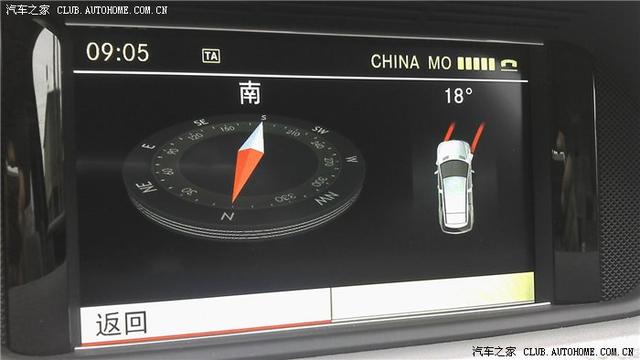

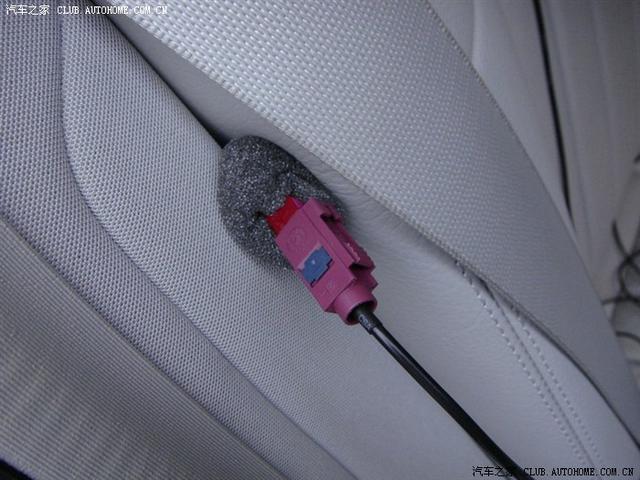

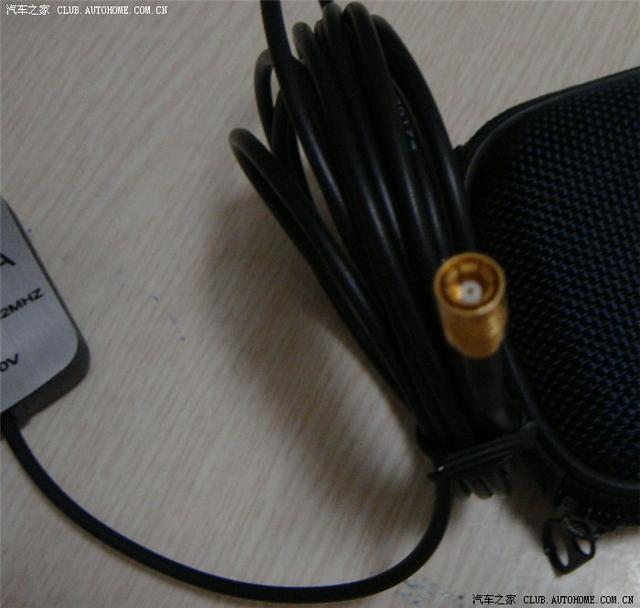

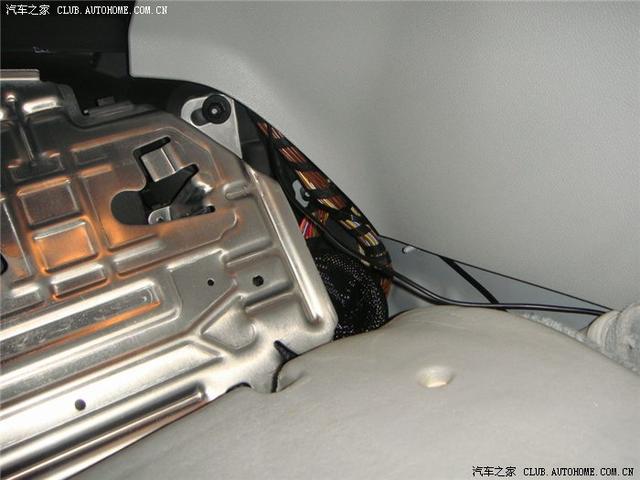

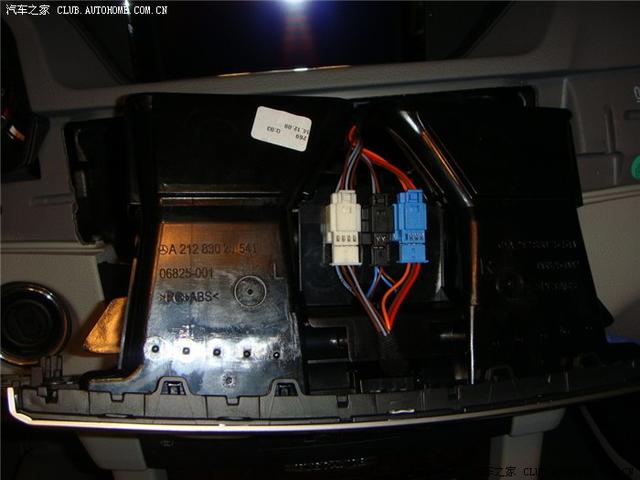

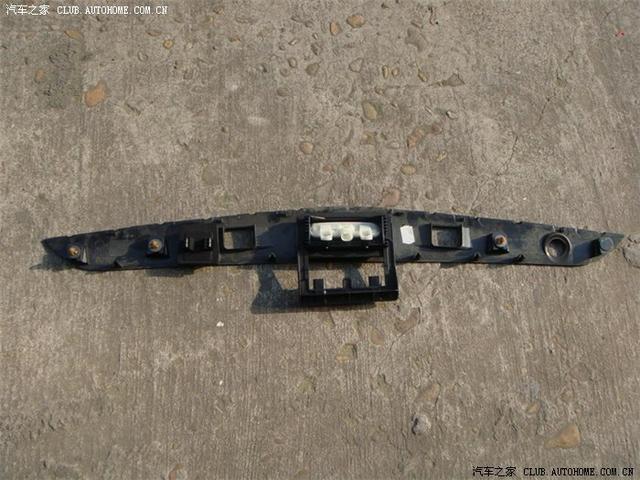

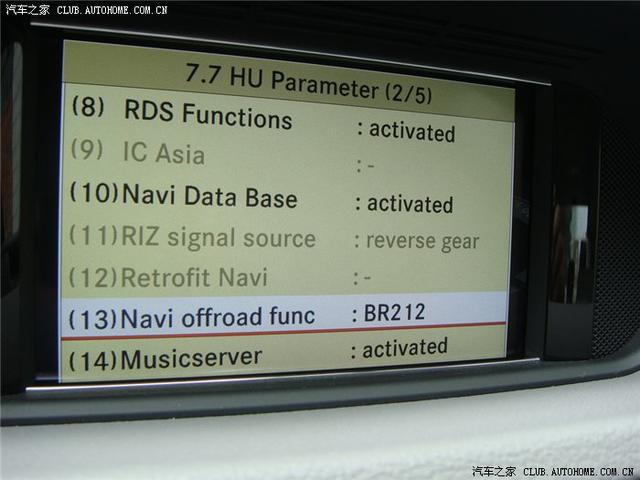

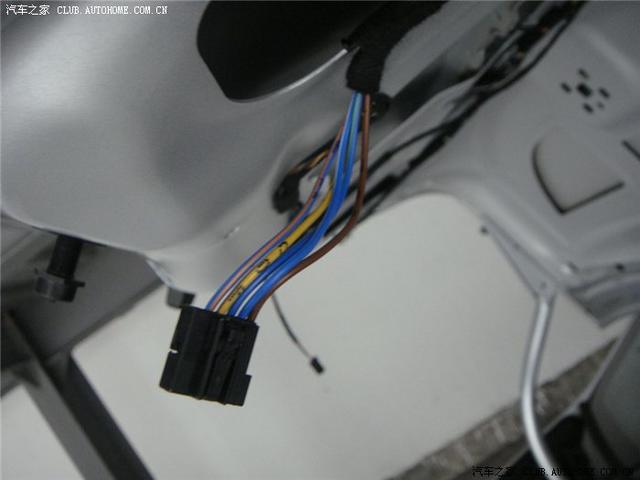

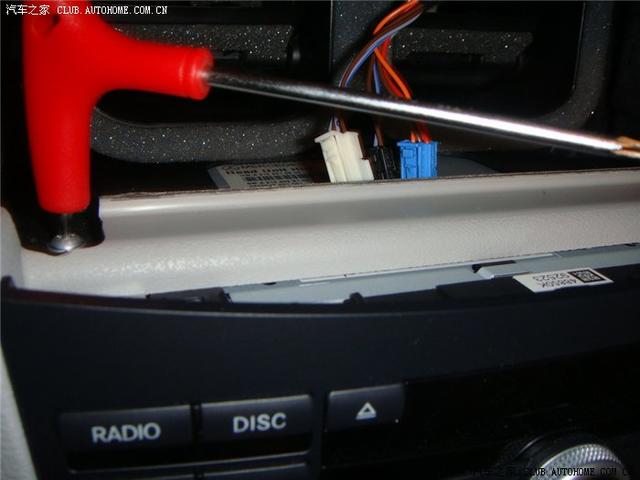

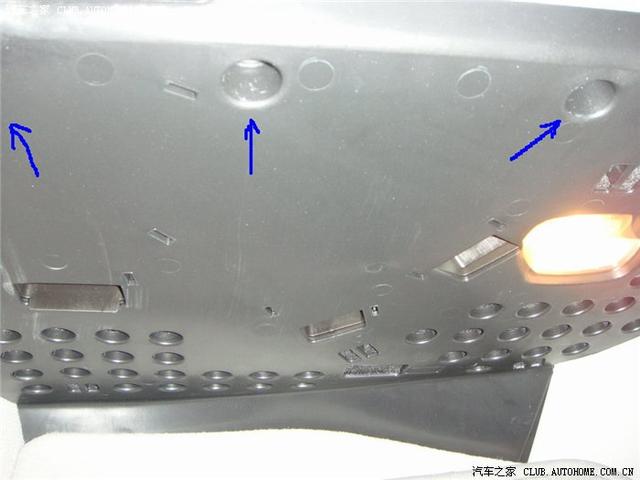

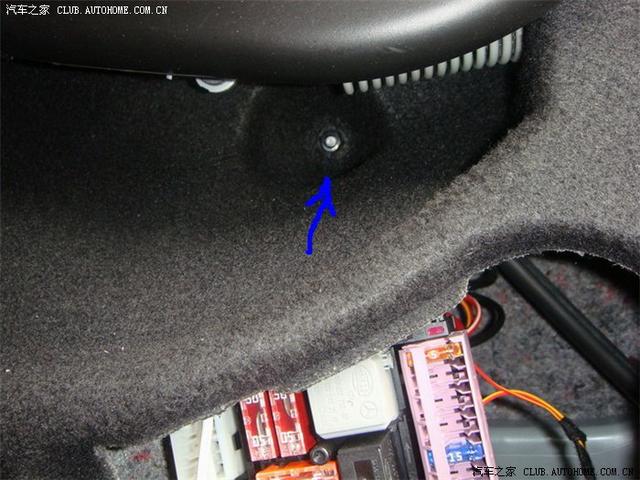

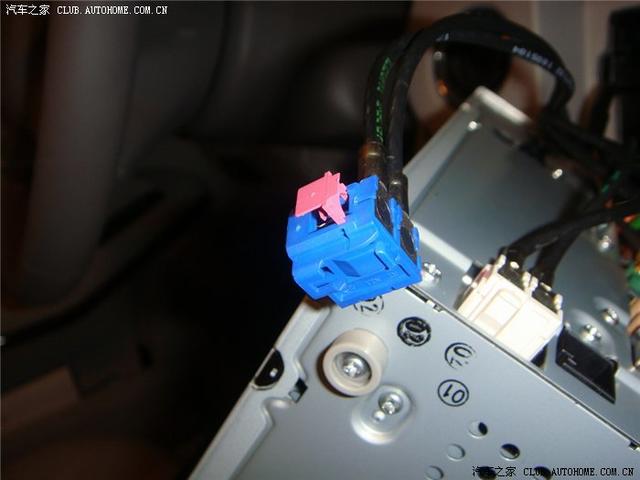

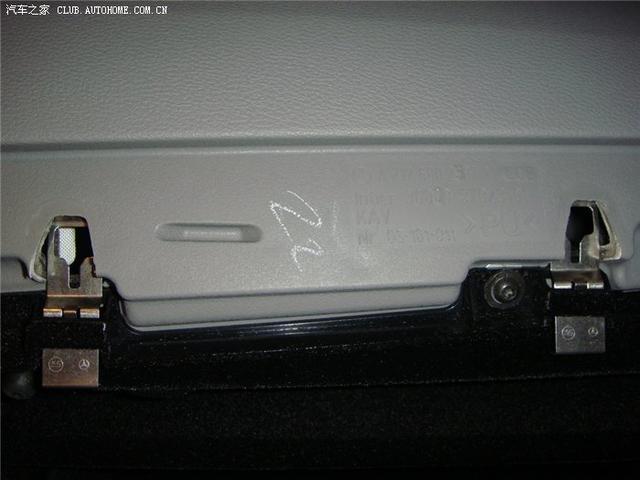

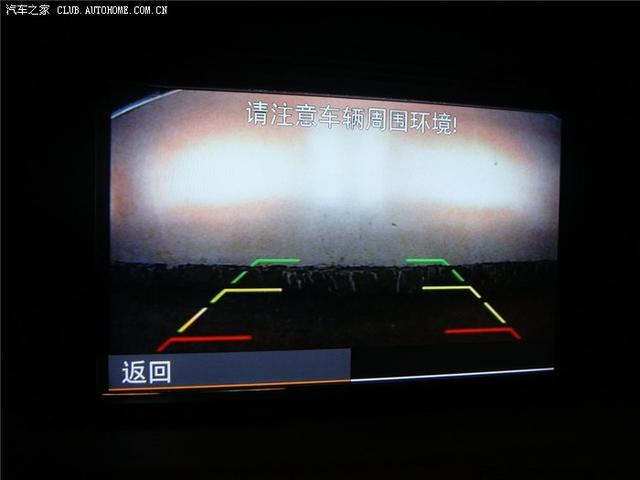

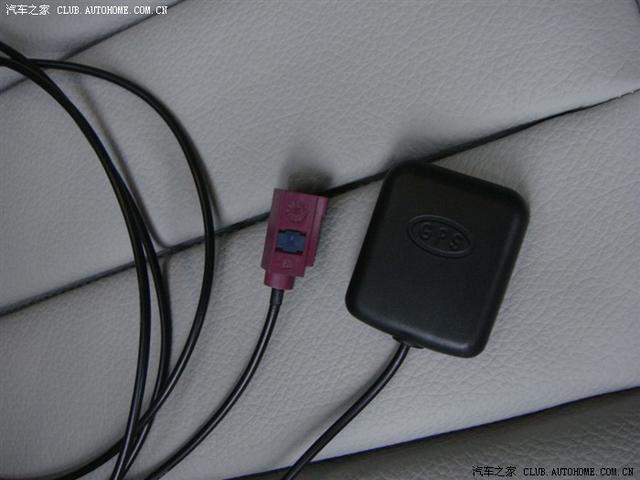

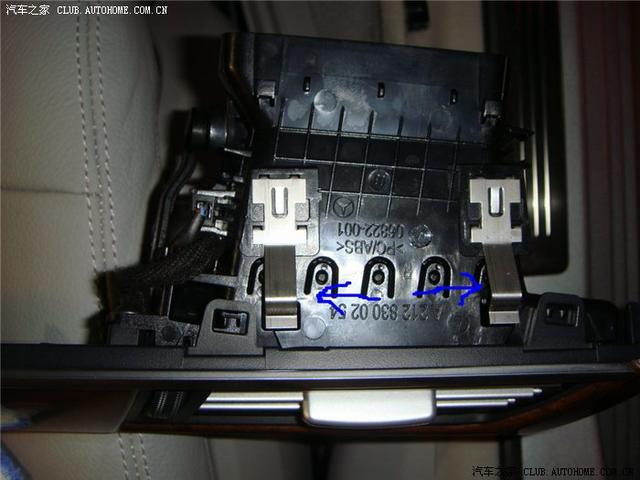

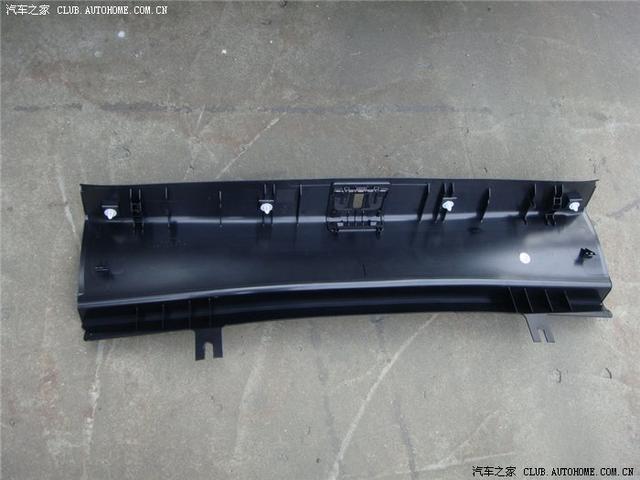

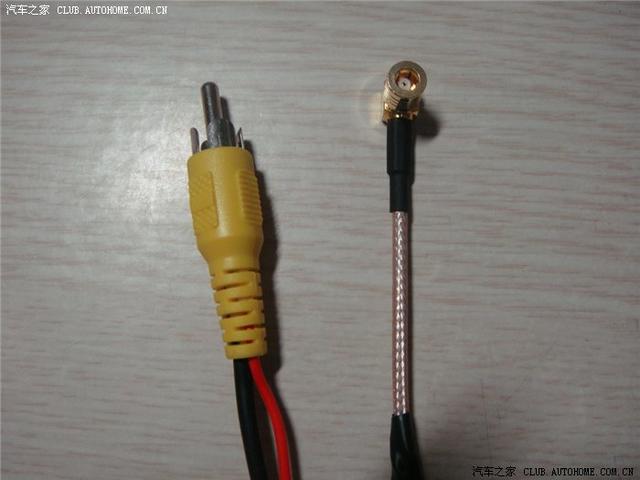

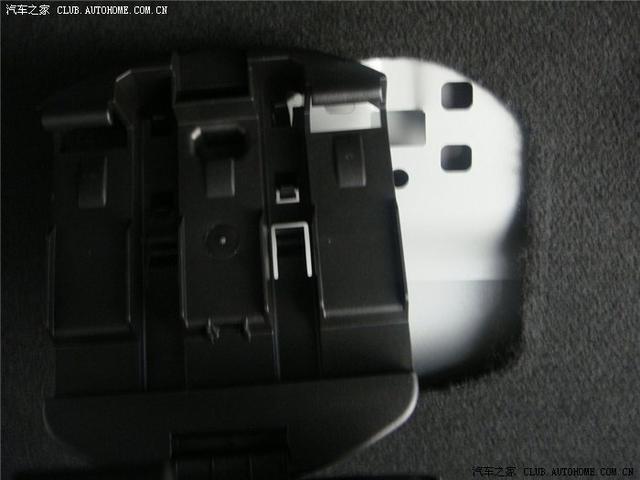

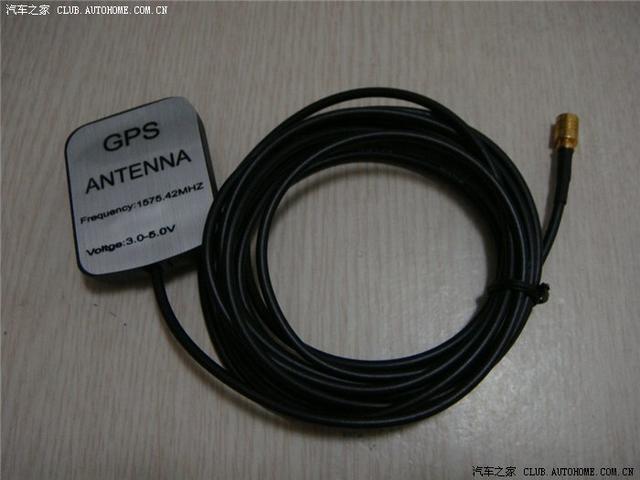

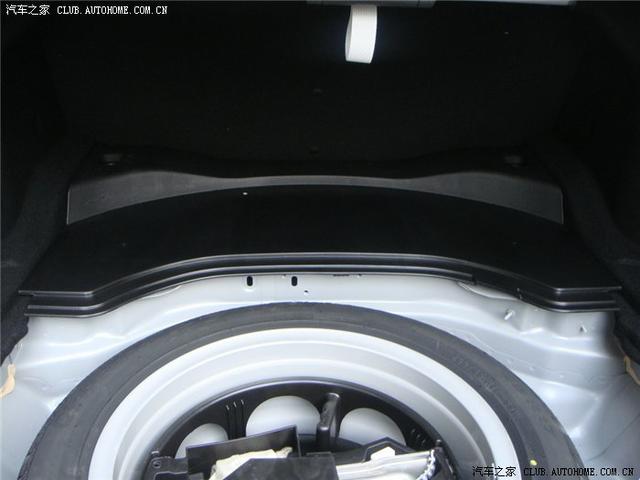

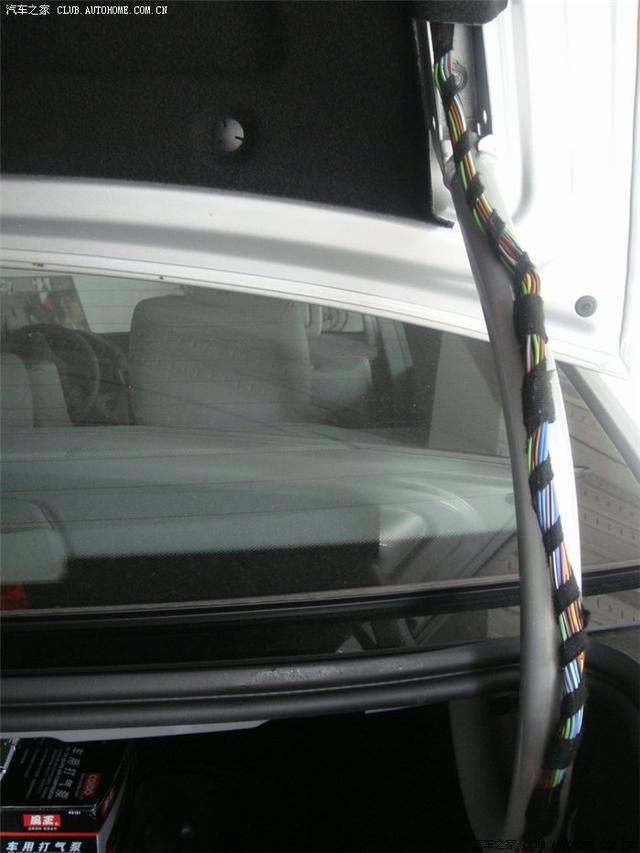

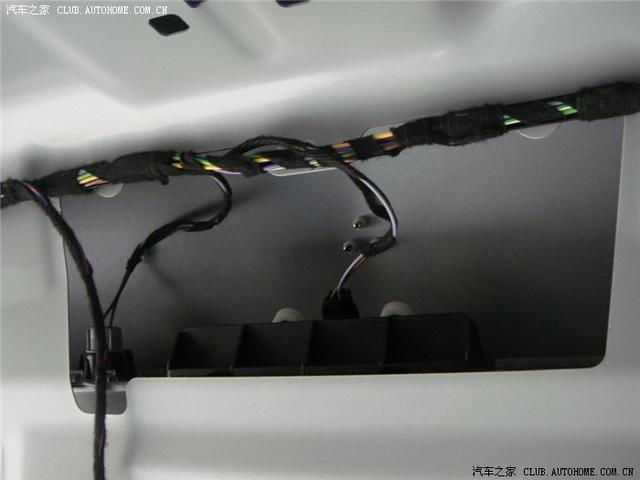

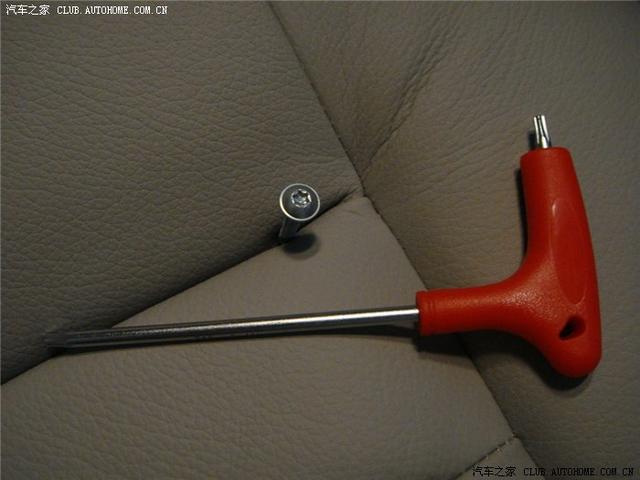

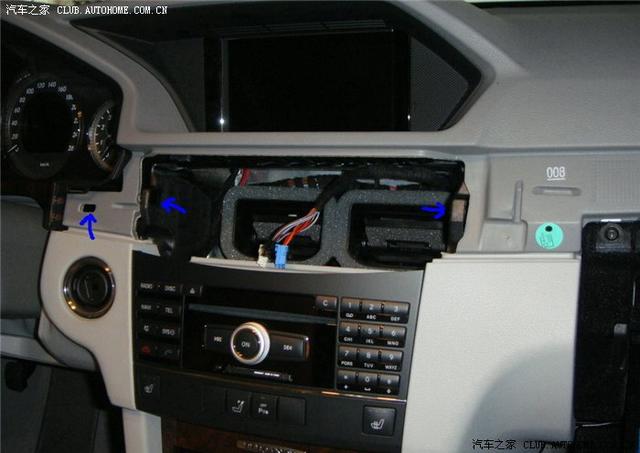

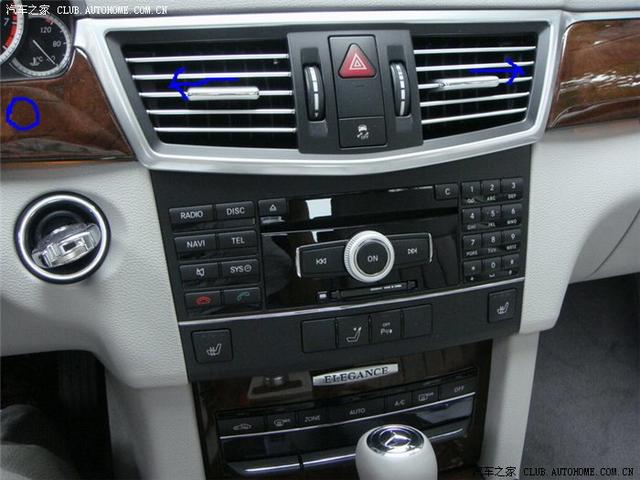

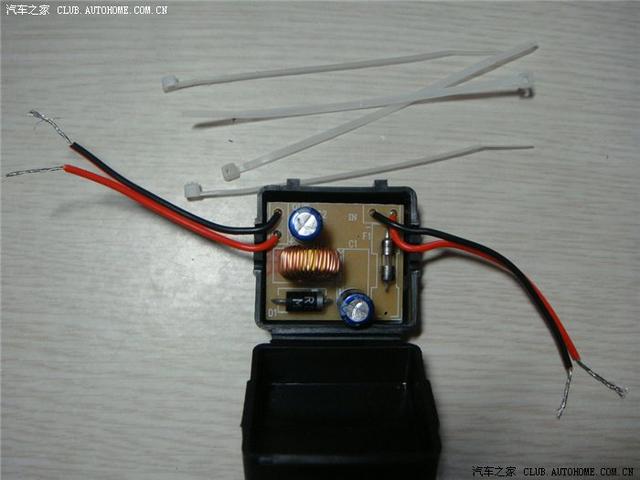

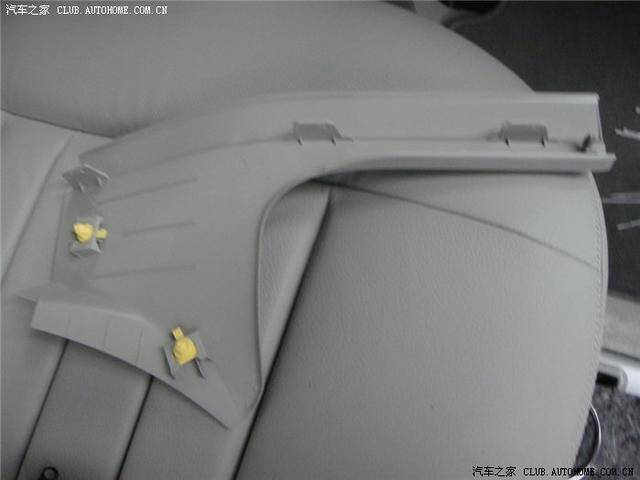

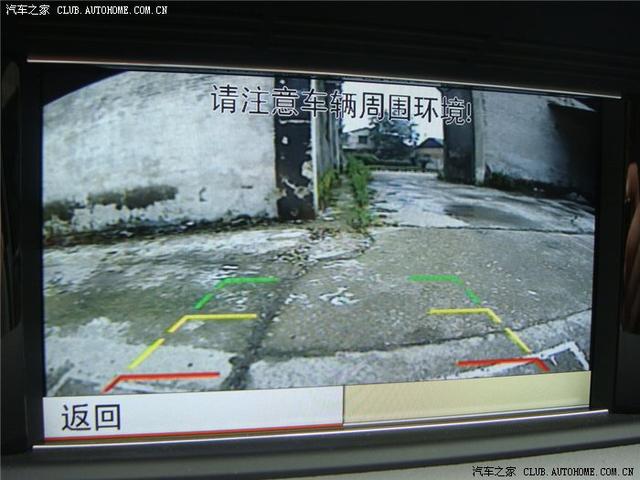

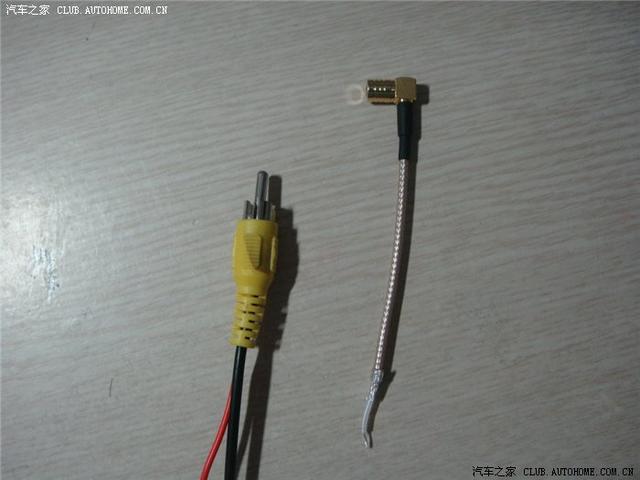

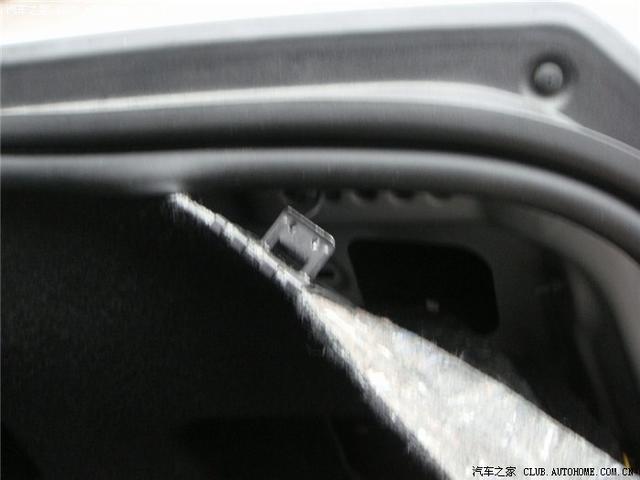

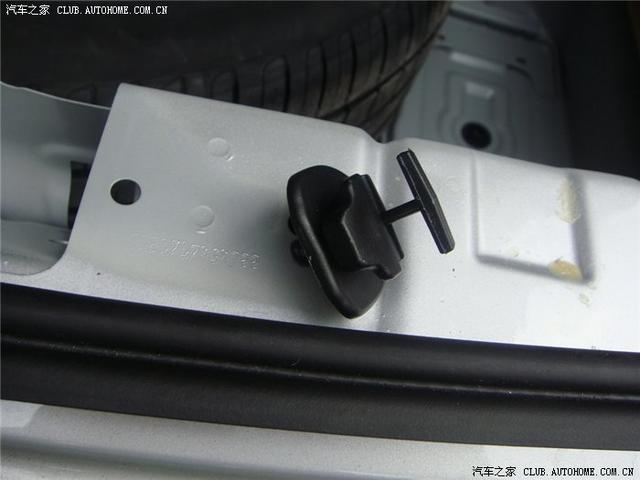

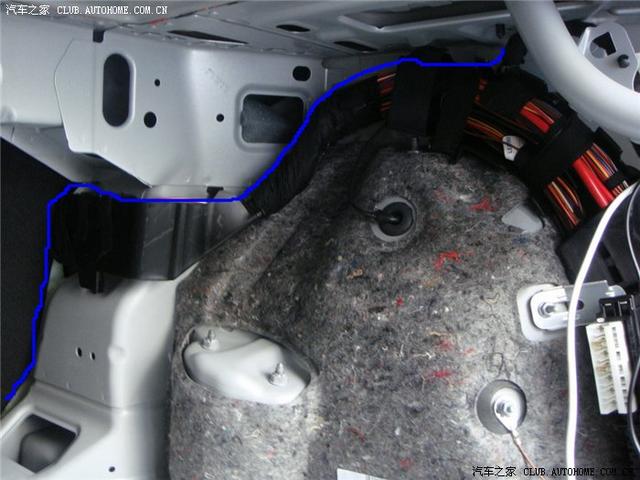

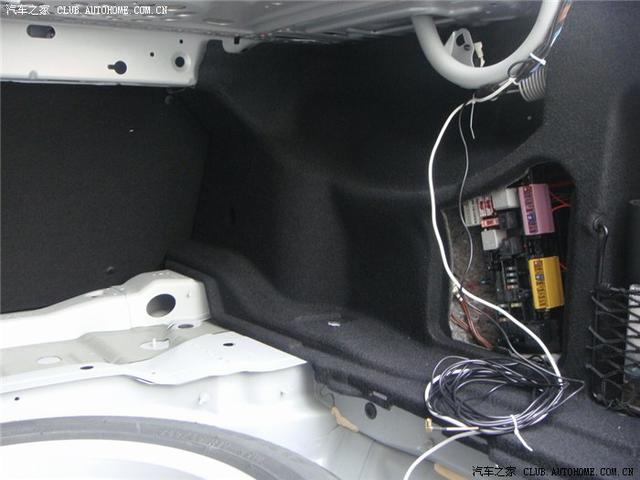

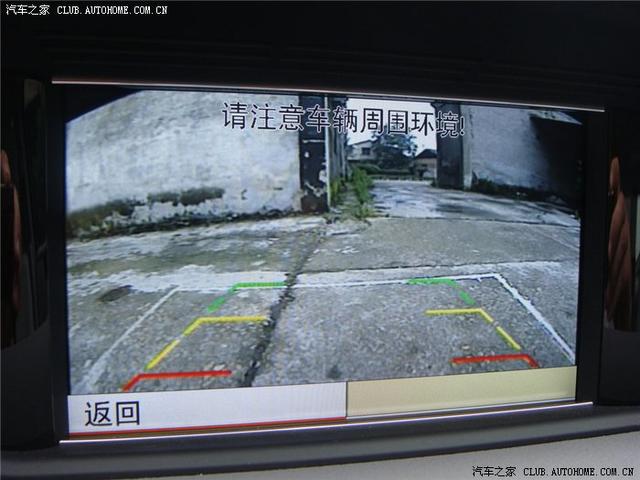

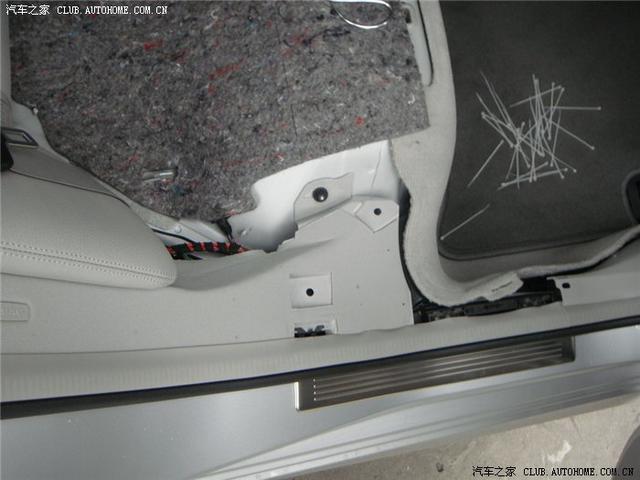

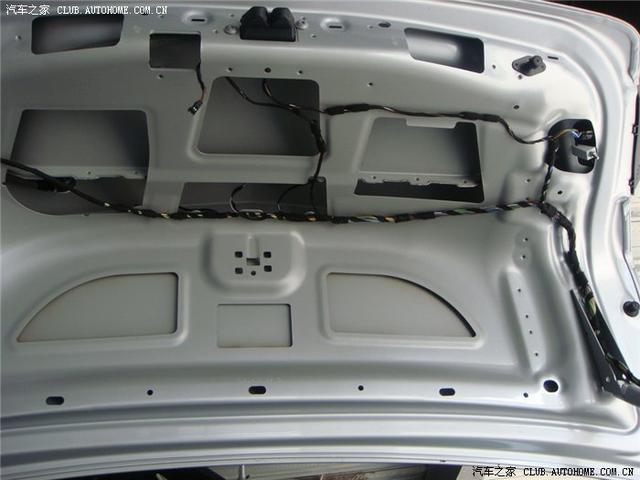

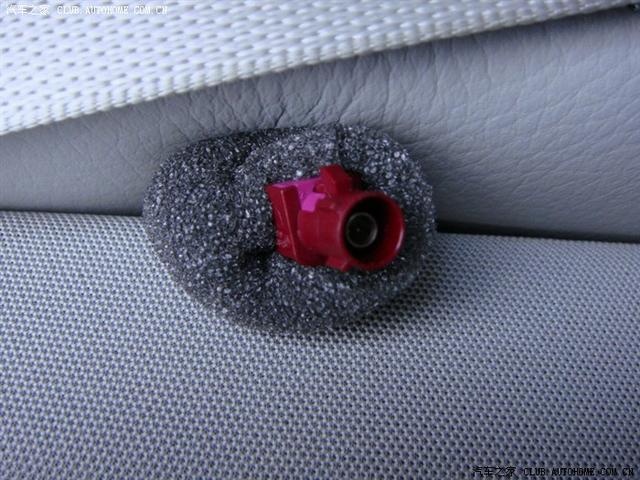

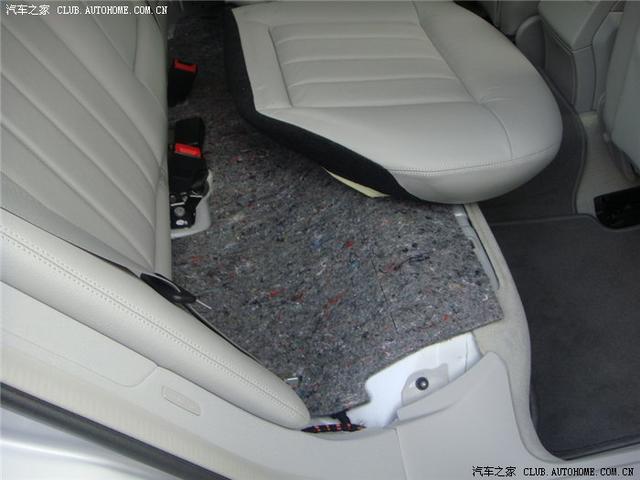

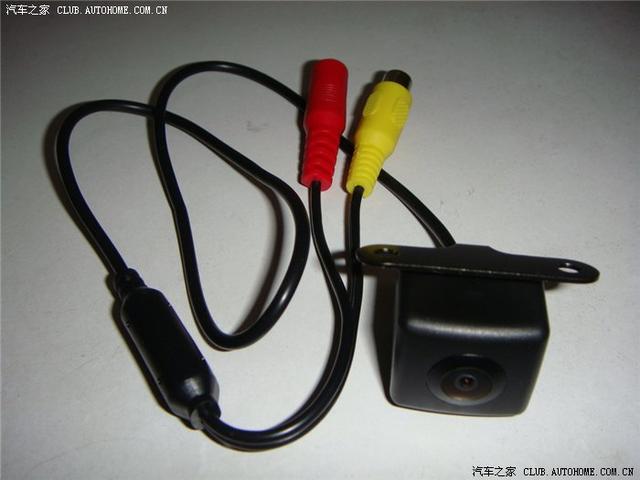

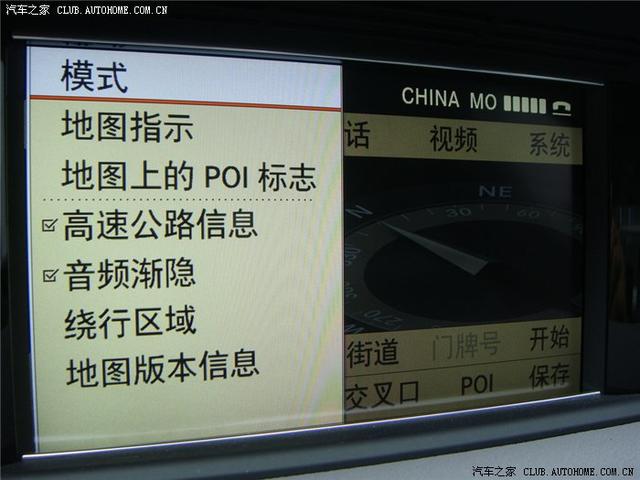

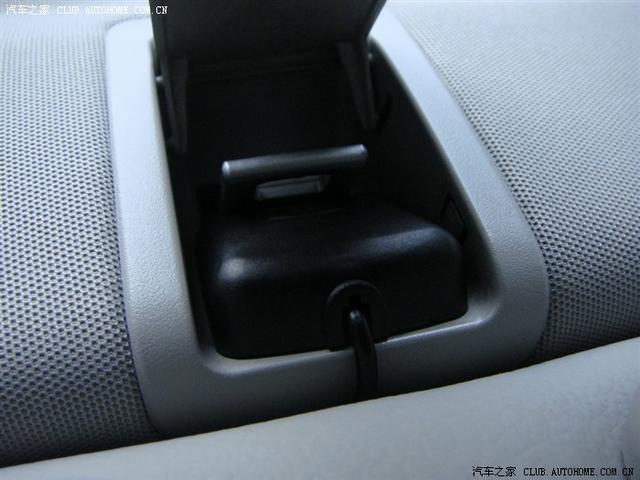

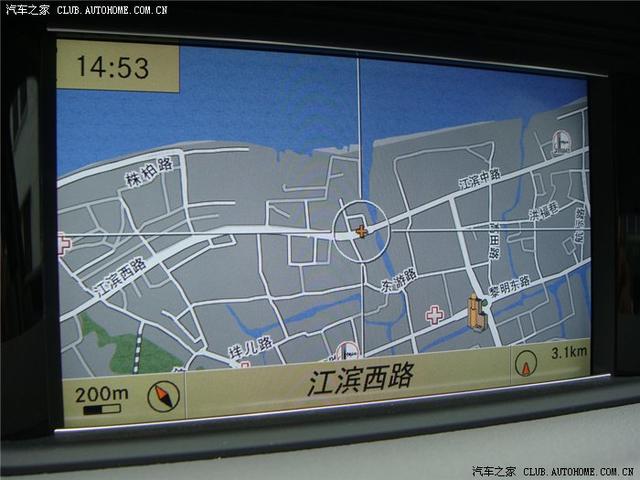

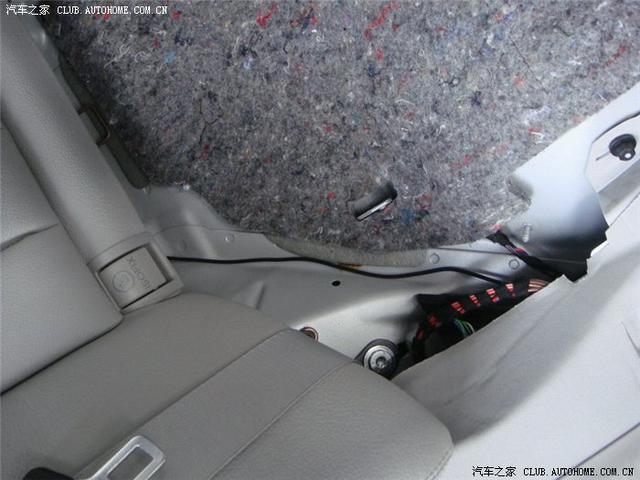

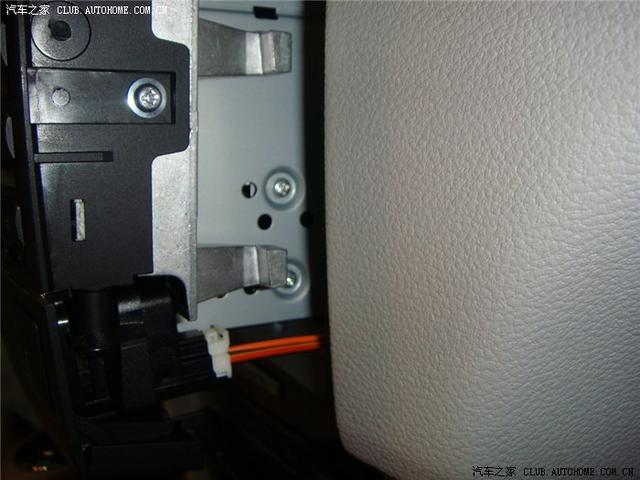

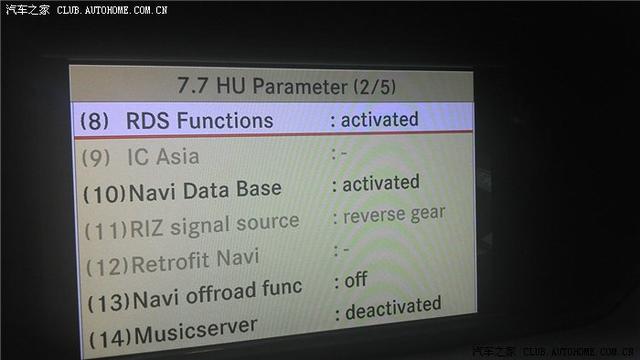

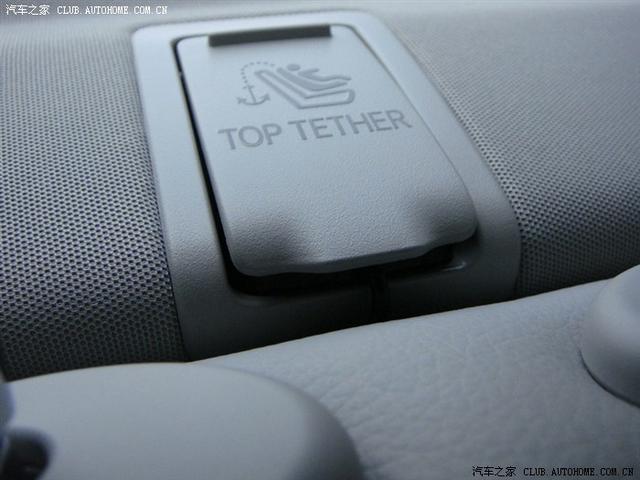

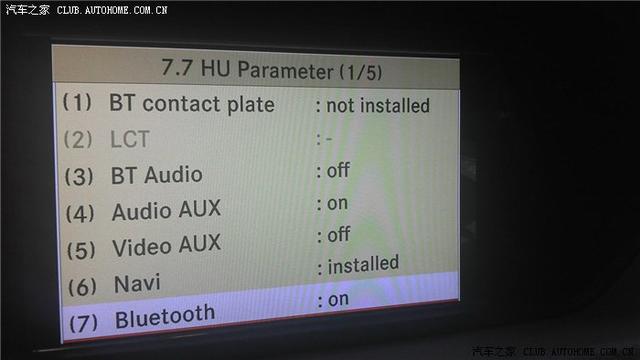

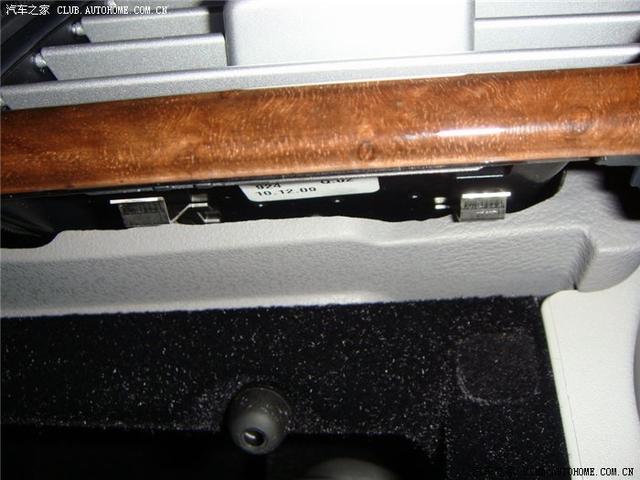

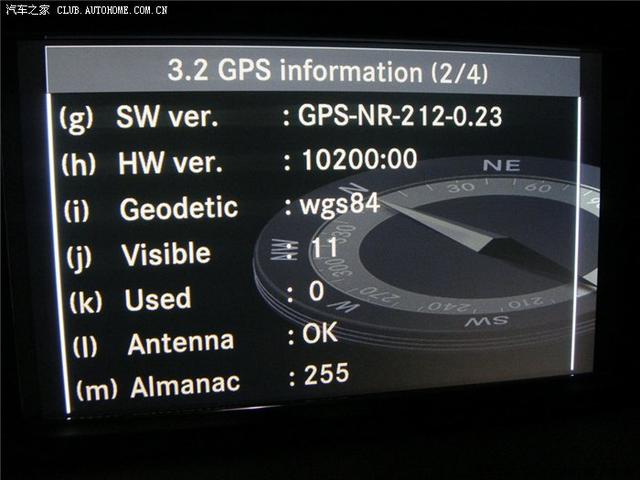

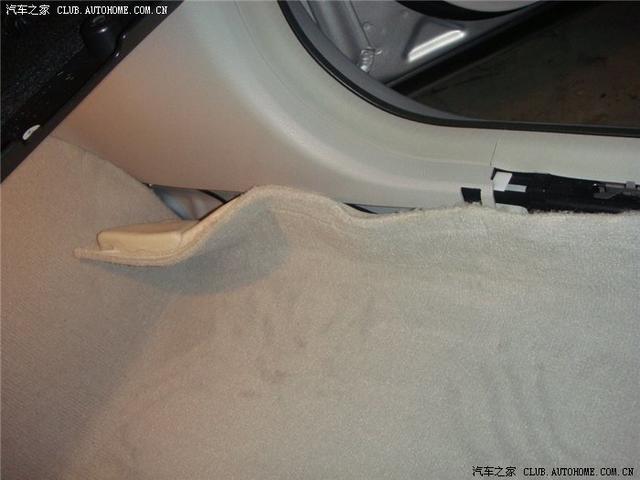

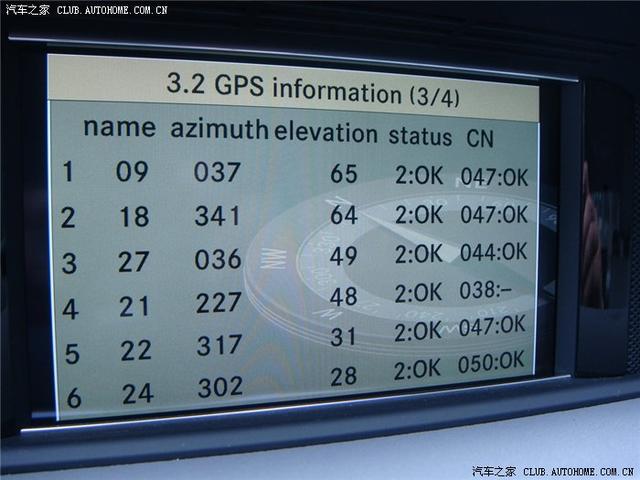

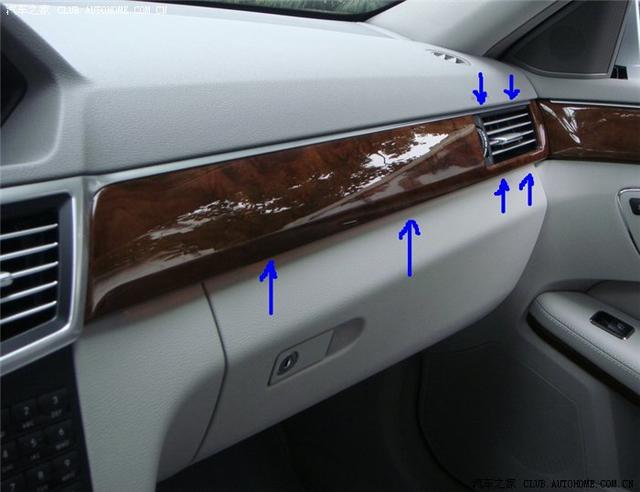

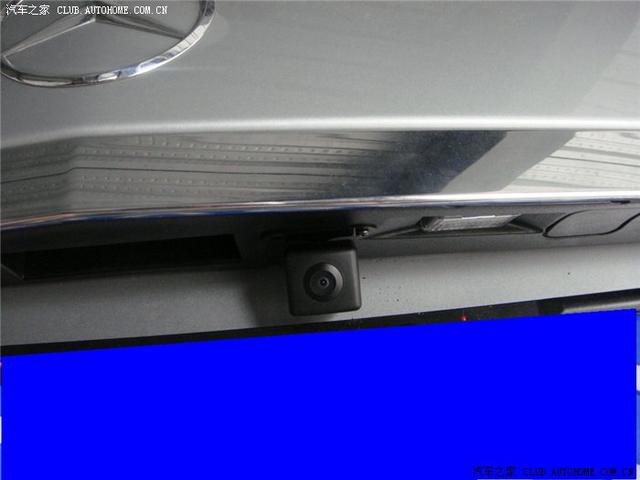

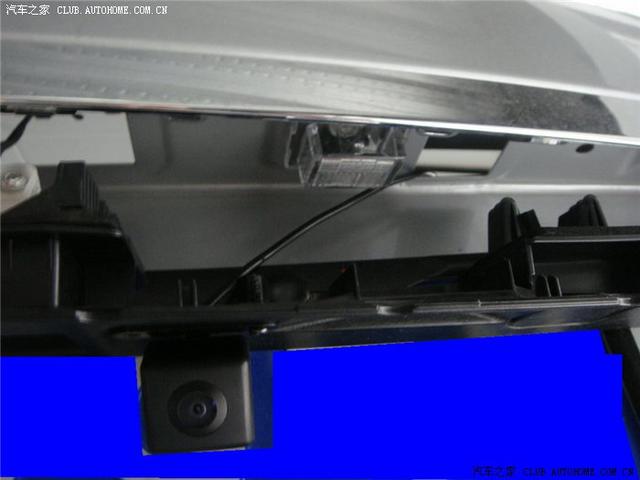

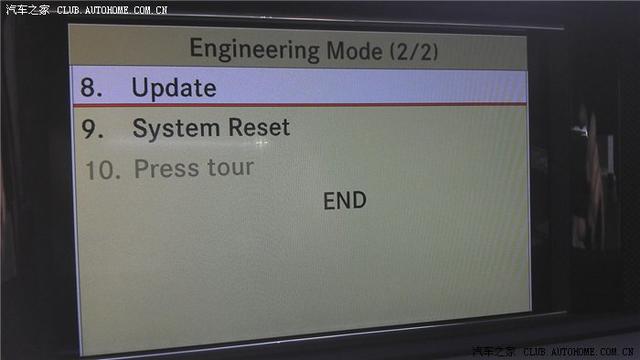

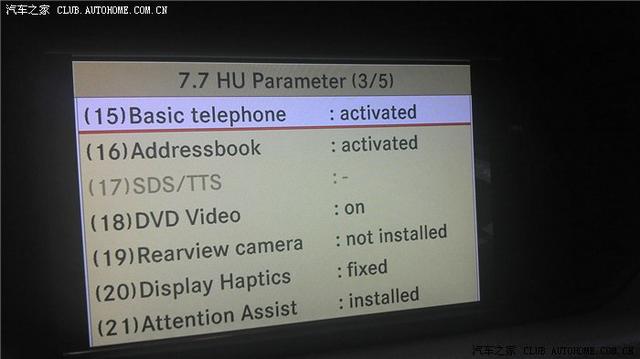

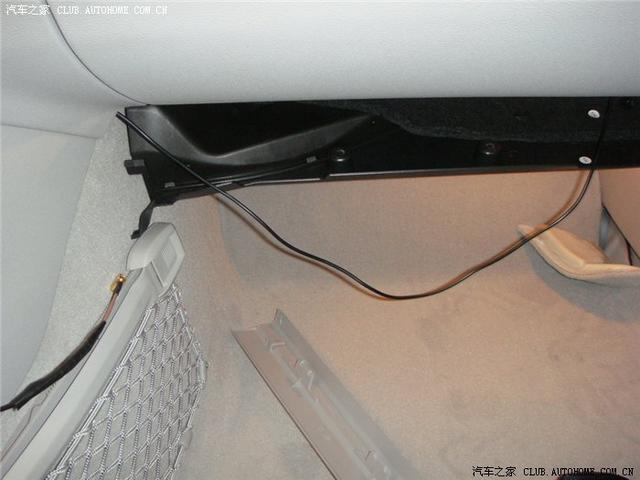

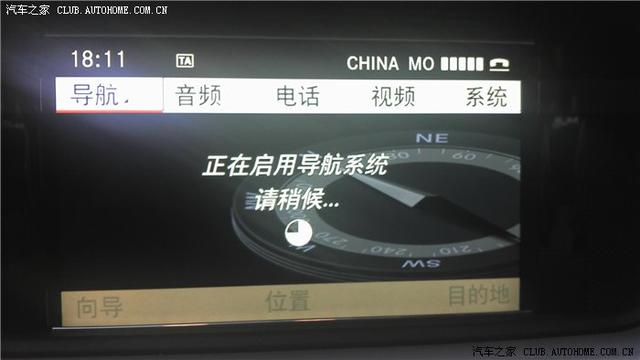

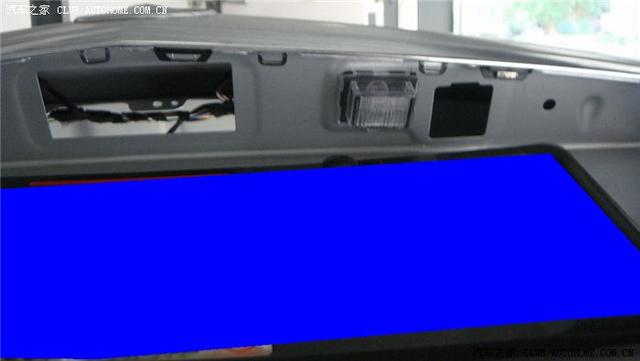

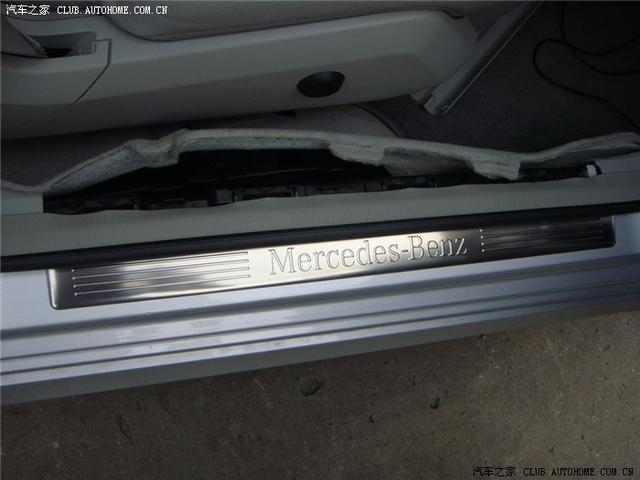

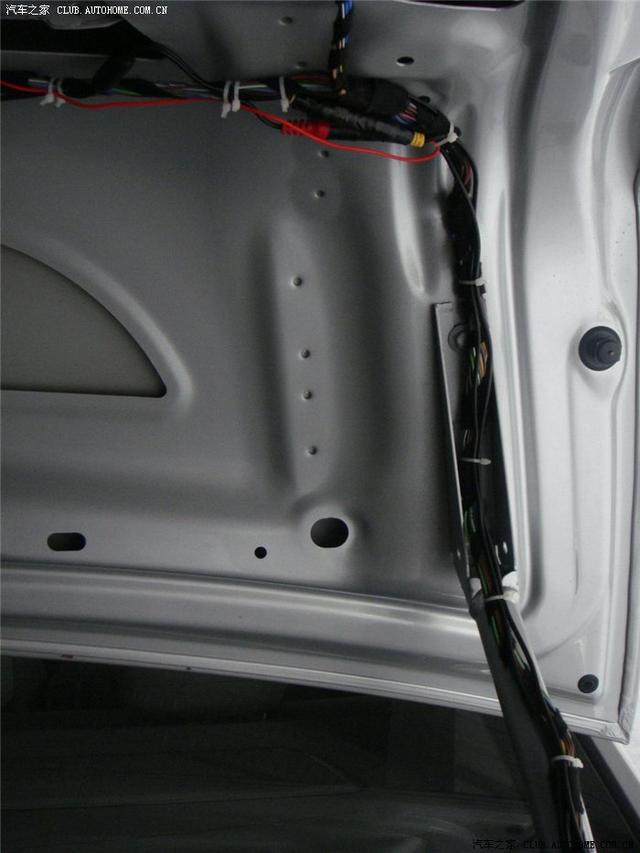

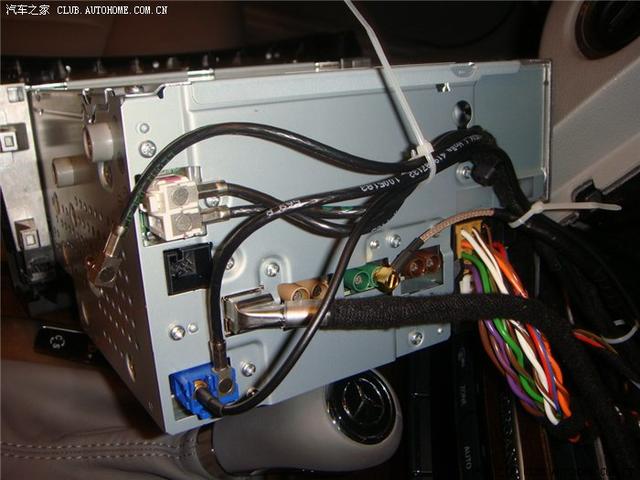

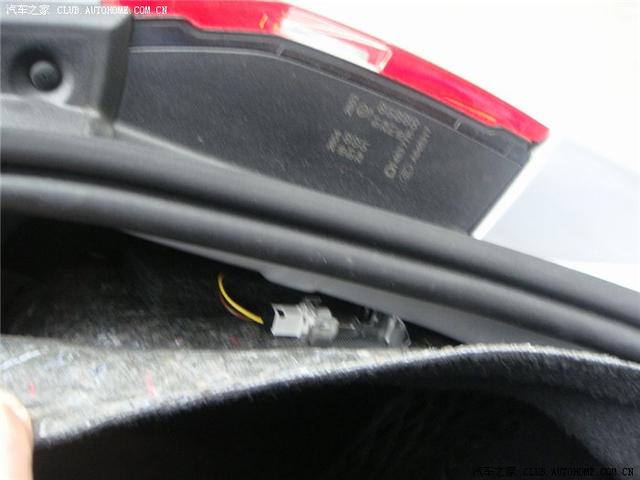

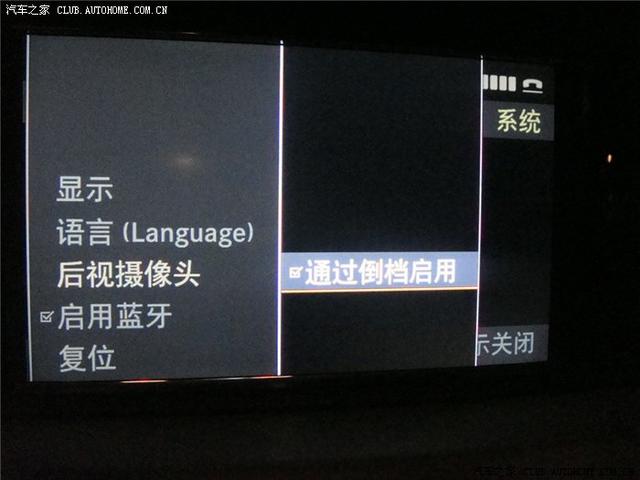

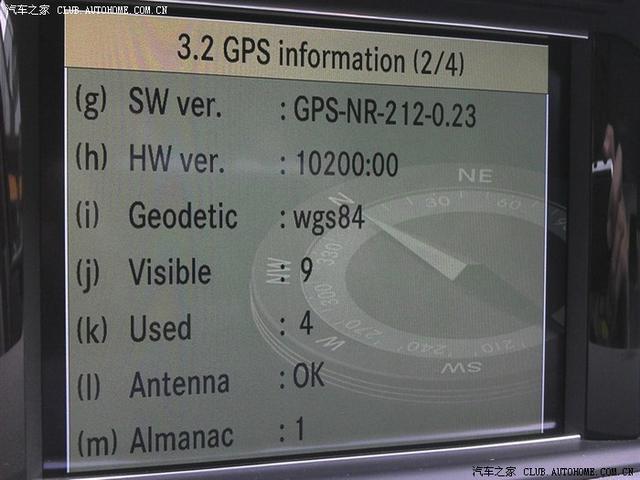

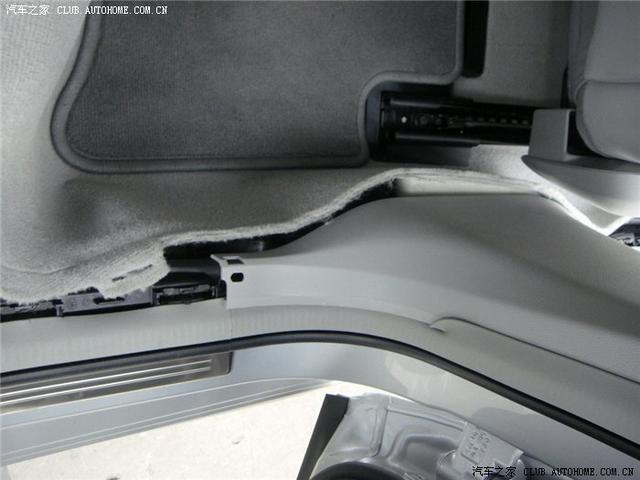

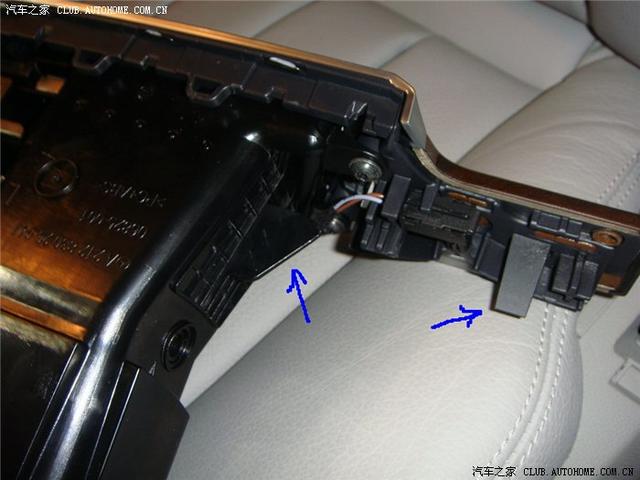

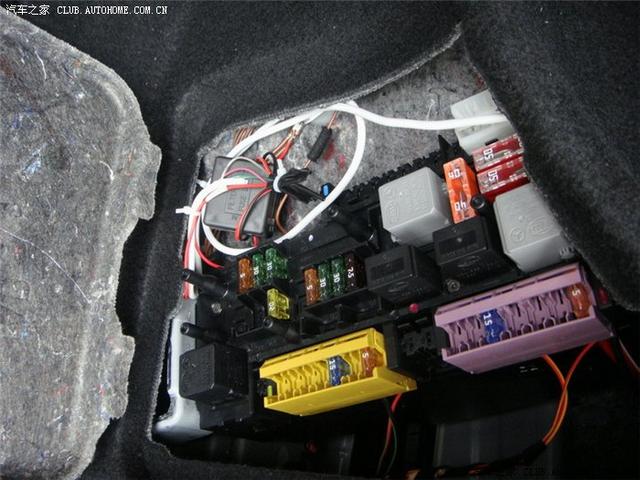

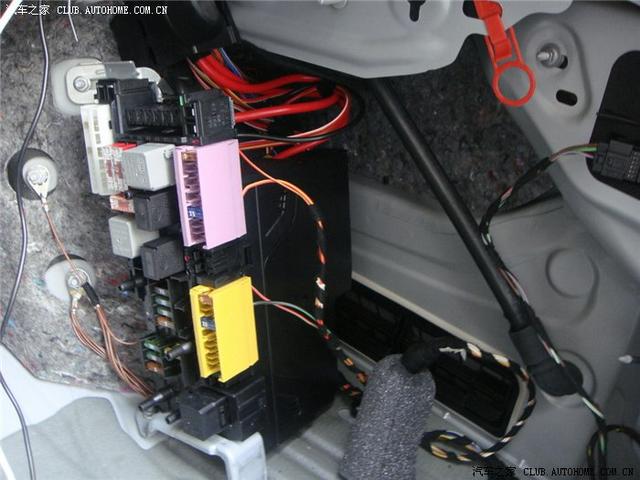

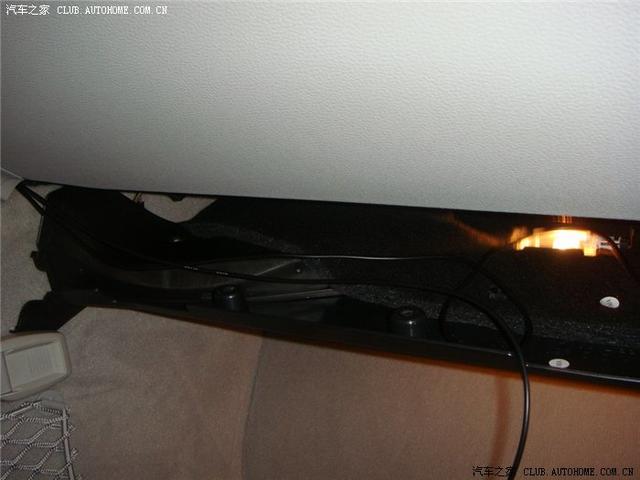

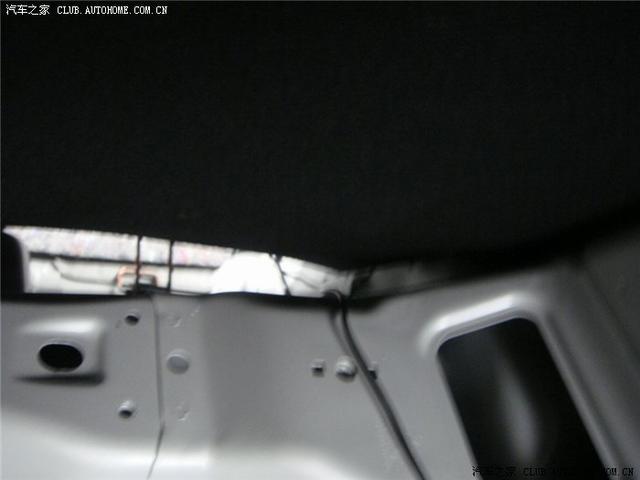

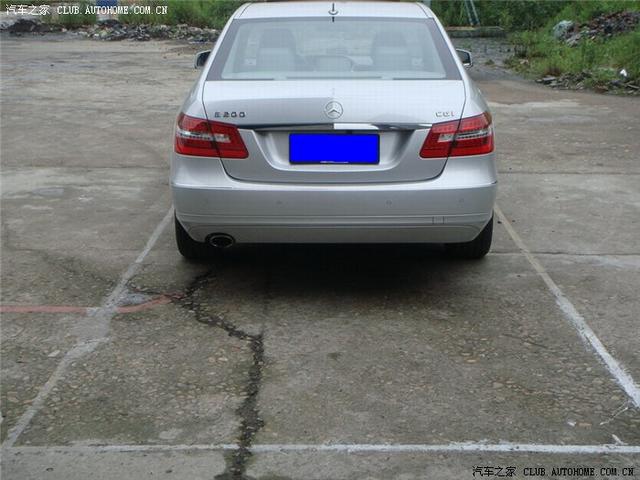

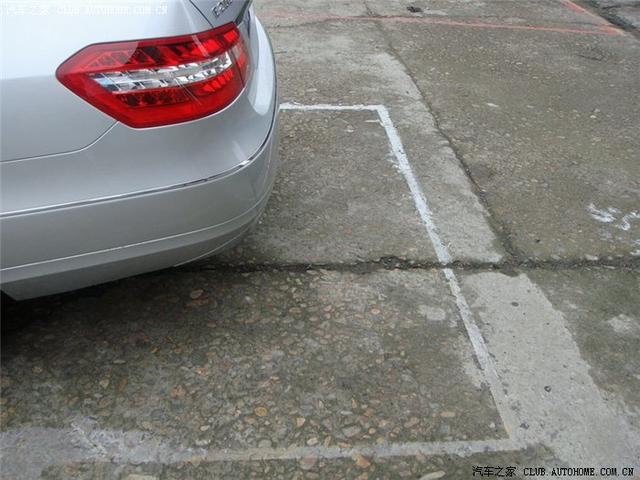

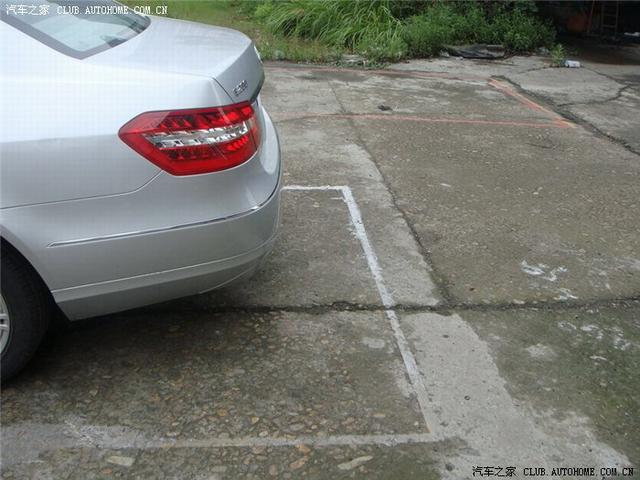

| 之前看過許多同學的DIY帖子，決定自己也動手DIY一翻，成功后寫下詳細作業，與大家一起分享！ 補充 更新： 1、GPS天線第二種免拆安裝方法：利用原車GPS預留線+帶FAKRA卡扣的GPS天線！ 2、倒車后視的第二種安裝方法：將原車GPS預留線改插為視頻預留線，故倒車后視攝像頭視頻線只需放到后排右座處即可對接，免去了“一直要放到中控臺主機處”等工作。GPS天線還是在主機側外加SMB接頭天線。 一、材料準備（購于淘寶網） GPS天線（30元）  SMB型插頭（一定要買此型號插頭的GPS天線）  通用型后視攝像頭（220元，號稱SONY CCD芯片，建議大家一定要買CCD攝像頭，增強夜視功能。不要買CMOS攝像頭）  5米視頻延長線和電源線等（攝像頭附帶，5米視頻線長度正好，稍多余20厘米；電源線可能要自己再加長。另外下圖中的黑盒子為繼電器盒，紅線為+12V ACC電源線，如果攝像頭電源采用繼電器接法則用到，如果采用穩壓模塊接法則不用。）  視頻線主機側蓮花型插頭要更換為SMB型插頭（5元，買已做頭帶線的SMB型插頭，方便與視頻線對接）  對接好的視頻線一頭是蓮花頭，另一頭是SMB頭。（視頻線芯線與SMB頭芯線對接包好，屏蔽層銅網絲再對接再包好，紅線沒用?。?br>  12V直流穩壓模塊和若干扎帶（18元，穩壓模塊輸入12-24V，輸出12V）  梅花頭螺絲刀（拆主機固定螺絲的專用工具），還有萬用表一只。  二、后備箱蓋拆法 注意：無論是在拆除過程中還是接電，車鑰匙最好取下關電，以免發生一些意想不到的事而影響工作！ （奔馳設計得很合理，全是固定塑料卡子、卡扣，無螺絲。把可見的卡、扣拆下，剩下的是暗卡，稍用力一拉就出來。） 1、先拆箱蓋支撐桿處護線套板  2、再拆箱蓋尾部塑料飾板  拆下的尾部塑料飾板（上面有四個暗卡）  3、拆下警示三角牌架子（四個明扣）  4、拆完了就可把整個黑飾板拆下了。  5、再拆牌照上方處的塑料飾板  塑料飾板拆下后的樣子  塑料飾板扣手處的里背面有一個大插卡要拔出來，拔掉扣手處電線插頭。  塑料飾板背面（三個淺棕色卡子+大插卡+攝像頭原位處的一個卡扣）  [ 本帖最后由 yuanhang9 于 2010-07-10 07:36 編輯 ] 三、裝設后視攝像頭 在塑料飾板邊剪個小缺口（攝像頭線線徑）  把攝像頭底座用一枚螺絲固定在中間位（裝在扣手與牌照燈之間，這樣位置基本靠中間，倒車標線位置居中準確。另一枚螺絲先別裝，待以后調整好倒車標線位置再裝不遲）  攝像頭線從原位處穿入  裝回塑料飾板（注意后面的攝像頭線走線位）  插接上視頻延長線和電源線，用絕緣膠帶包好，合理布線固定。  下圖為右側尾燈倒車燈原接線（左起第3根為倒車燈正電源線(藍綠色線)，第5根為負電源線(棕色)，最好用萬用表測試一下，有可能不同的車不一樣?？稍诖颂幤凭€(xiàn)皮并聯 接穩壓模塊輸入，輸出接攝像頭電源線；第二種方案也可在后備箱保險盒附近破線皮接電。  [ 本帖最后由 yuanhang9 于 2010-07-10 07:11 編輯 ] 四、后備箱拆法 先拆掉備用輪胎上面的后備箱底板，再拆里邊的塑料板   再拆掉后備箱尾部鎖扣處塑料板（四個白色暗卡+兩個插卡）  最后拆掉后備箱右側飾板  飾板卡扣  右側后備箱燈插頭拔掉  右側后備箱燈上面點還有個金屬卡扣  這里還有一枚固定螺母  [ 本帖最后由 yuanhang9 于 2010-07-09 12:32 編輯 ] 五、前后布線 順著箱蓋支撐桿布線  視頻線延著下圖中的藍色路徑線布線  保險盒  后排座椅非常好拆（座椅前端往上拉，卡子就出來了，左右各一個）  右側后門檻處塑料板拆掉  右側后門檻處塑料板（兩個黃色卡子+一個灰色卡子）  視頻線從后備箱穿到后排座椅處  右側后門檻處視頻線  地毯只要往下拉就出來了  拆掉右側前門檻處塑料板（抓住往上拉就出來）  右側前門檻處的地毯（往下拉就出來）  副駕駛位腳坑里面的地毯往外拉就出來，視頻線就從側邊塑料板內上去。  副駕駛位腳坑上面的塑料封板（三枚內梅花型螺絲固定）  塑料封板內梅花型螺絲  視頻線和GPS天線就從塑料封板上面穿過到主機位   主機后面的布線，從右里側穿線。  挑出粉紅色卡子，原GPS插頭就可以拿出來。  左為自己插上的GPS天線插頭，中間金色插頭為倒車視頻線插頭。原插頭用絕緣膠布包好不用。  GPS天線暫時放在前手套箱里，信號還可以。  有人把GPS天線放在右側A柱內，那樣就要拆A柱了，小心里面有氣囊。  攝像頭第二種接電方案：在保險盒處附近找到倒車燈+12V電源線（最好用萬用表測試驗證），破線皮接電至直流穩壓模塊輸入正極，輸入負極直接接在車殼螺母處（多根棕色線處），輸出正負極分別接攝像頭電源線正負線。  [ 本帖最后由 yuanhang9 于 2010-07-10 07:39 編輯 ] 六、主機拆法 1、先拆面板右側（拉下手套箱上面的2個金屬片卡，拉不動了就可以了。右出風口處是四個金屬?gòu)椥钥ǎプ〈颂幧杂昧ν饫统鰜?lái)，注意不要用力過猛而拉變形，因?yàn)榇藭r(shí)面板左側還固定著呢。）  手套箱上面的2個金屬片卡  手套箱上面的2個金屬片卡的真面目  右出風口處的上下各兩個金屬?gòu)椥钥?br>  再拆面板左側（兩個出風口內的側卡，用一字螺絲刀伸入，左側的往右方向挑出約1厘米，右側的往左方向挑出約1厘米，還有一個下圖中藍圓圈處的一個暗鉤卡，抓住左側和出風口處用力往外拉就出來了，做起來是有點難度和技巧的）  面板左側出風口處的內側卡和暗鉤卡的真面目  面板左側出風口處的另一個內側卡  面板左側出風口處的三個對應卡口  面板拆出后的三個插頭要拔掉  主機固定螺絲與專用梅花頭螺絲刀  主機左側固定螺絲  主機右側固定螺絲  用梅花型螺絲刀逆時針旋出（此螺絲較長的）  兩枚螺絲拆出后就可以把主機拉出來，拉出過程中要拔掉右側插頭。  主機成功拆出！  只需拔出藍色插頭做更換工作（左側為GPS天線插頭、右側為藍牙天線插頭）  [ 本帖最后由 yuanhang9 于 2010-07-09 22:22 編輯 ] 七、主機工程模式修改 同時按“電話掛斷”+“1”+“#”三個按鈕約10秒鐘進入主機工程模式。進入到下圖頁面將（6）Navi改為installed（導航）  進入下圖頁面將（10）Navi Data Base改為activated（導航）  進入到下圖頁面將（19）Rearview camera改為SRVC（啟用倒車后視）  退到第一級菜單的第二頁Reset后，重啟生效。（注意不要隨意進入8.Update執行某一項功能，否則后果嚴重自負）  [ 本帖最后由 yuanhang9 于 2010-07-09 22:45 編輯 ] 八、導航與倒車后視 重啟后再進入工程模式可以看到GPS天線 Antenna OK了  GPS衛星信息：方位角、仰角、狀態等都OK了。  主機頁面“導航”菜單也出來了，進入后要求你插入導航升級光盤。（光盤自己想辦法搞到手拷入主機就OK了） 建議大家先裝好GPS天線，再在工程模式中啟用導航功能選項，Reset重啟，最后進入主機頁面“導航”主菜單，按提示拷入導航升級光盤就OK了。按此順序進行！  OK，成功，啟用導航！  導航畫面  在系統中設置后視攝像頭：通過倒檔啟用  晚上車位效果圖，下次拍幾張好的  [ 本帖最后由 yuanhang9 于 2010-07-11 10:40 編輯 ] 九、后視攝像頭（倒車標線）位置微調方法 找一個標準停車位置線位，將車左右對稱停好。掛倒檔看屏幕中的標線是否居中停車位線，如不居中，掛P檔，微調攝像頭位置（還記得安裝攝像頭時我們只上了一枚固定螺絲嗎？這時可稍移動微調了）。調整好后，前后倒車看看其它標線位置是否居中，差不多就可上另一枚固定螺絲了。好！一切OK！ 下面六圖兩兩對應，感受一下車位置與標線位置的關系吧，做到心中有數，安全第一！       固定好的后視攝像頭  更新補充：DIY成功后，繼續研究了一下，發現并調出了指南針功能，與大家一起分享。 進入主機工程模式后，將下圖中的（13）項修改為BR212，RESET重啟后生效。  進入導航頁面的“位置”菜單，發現增加了“指南針”項。  選定進入“指南針”項，指南針畫面出來了，OK！  如果將補充一圖中的（13）項修改為X204，則畫面右邊多了個前輪方向角度。  [ 本帖最后由 yuanhang9 于 2010-07-21 12:32 編輯 ] 更新補充： 十、導航天線第二種安裝方法： 有網友發現了奔馳預留的GPS天線連接線的另一頭在后排右座椅靠背與車門框縫隙內的中上部處，據此找到了紫色SMB接頭，買了個完全匹配帶FAKRA卡扣的SMB接頭GPS天線安裝好，GPS天線置于后座兒童座椅固定卡扣處，簡單易做，成功！ 帶FAKRA卡扣的SMB接頭GPS天線（淘寶網45元）  帶FAKRA卡扣的SMB接頭  在后排右座椅靠背與車門框縫隙內的中上部處找到的GPS連接線的紫色SMB接頭。（往前拉靠背側邊至5-10厘米，摸索到接頭小心拉出）  主機側的藍色插頭的左1線就是GPS連接線（原車已插入插好了）  接頭對插，很方便！  對接頭用原海綿保護好塞回原處。  GPS天線置于后座兒童座椅上固定卡扣處  多余GPS天線連接線扎好，塞入縫隙內。  兒童座椅固定卡扣處蓋子蓋回，很隱蔽。  GPS信號不錯，一般能找到4顆以上。  [ 本帖最后由 yuanhang9 于 2010-10-01 22:41 編輯 ] 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
