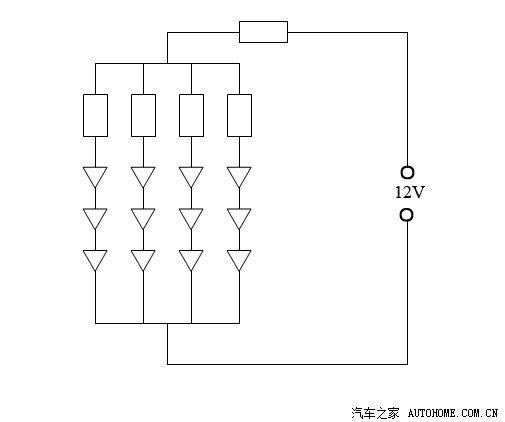

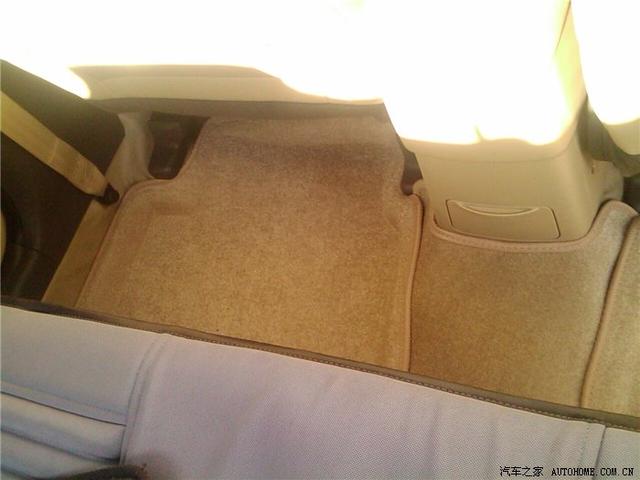

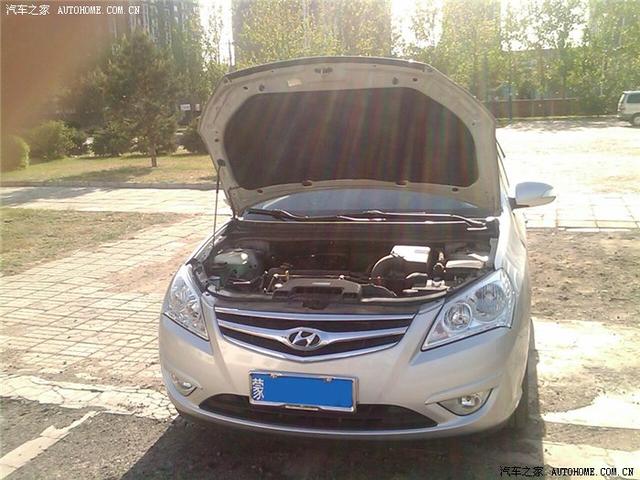

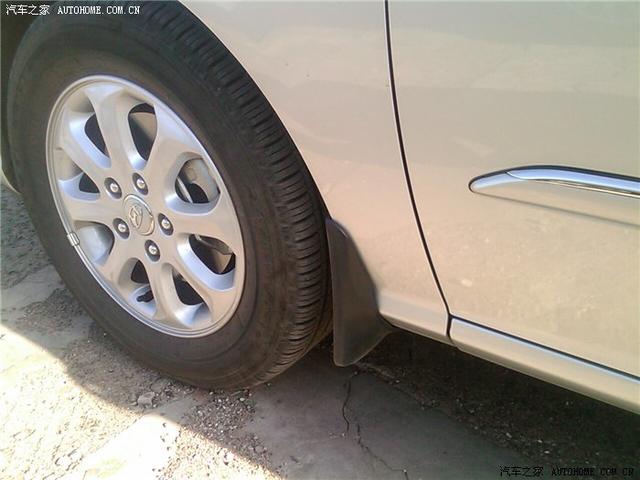

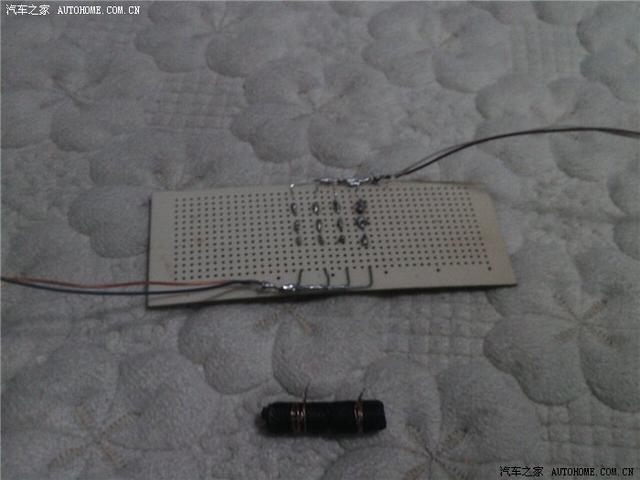

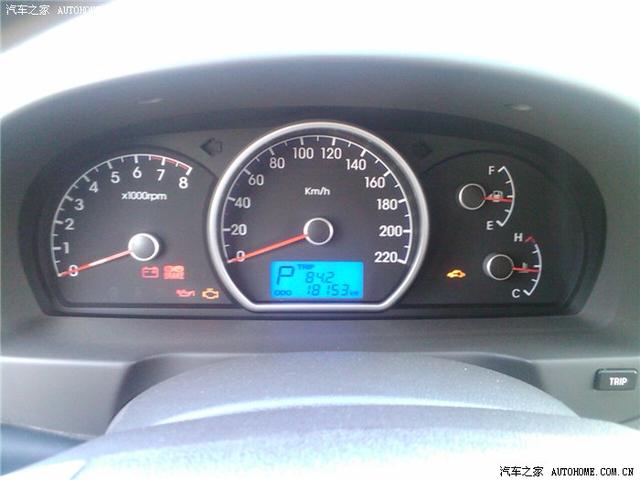

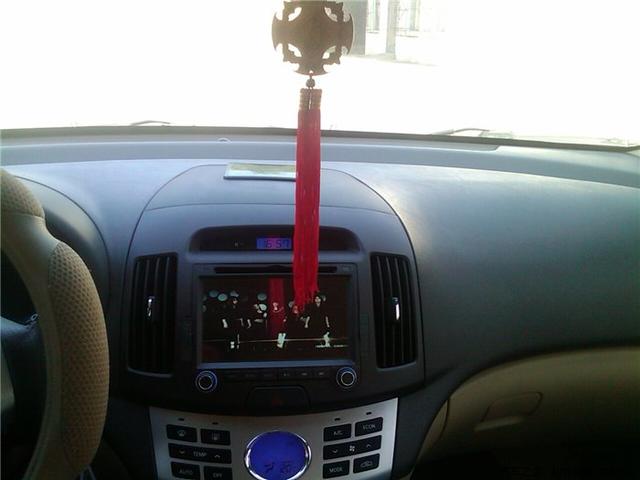

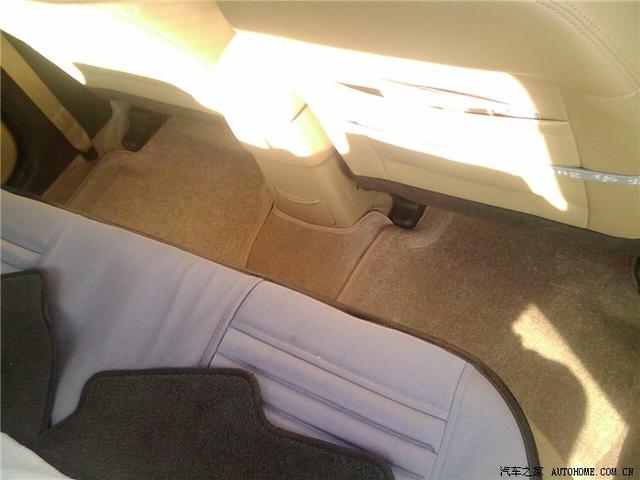

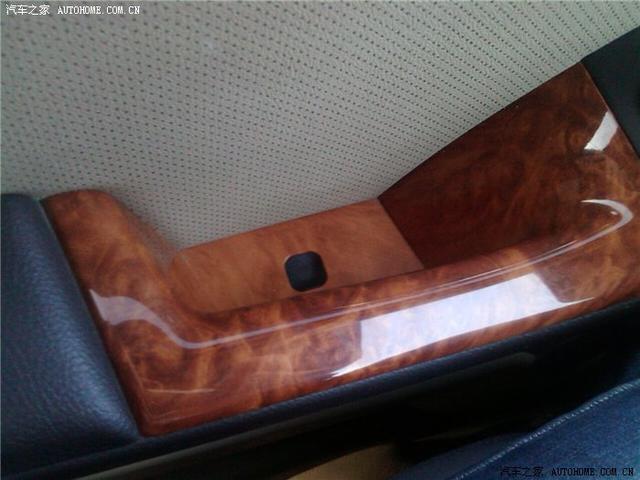

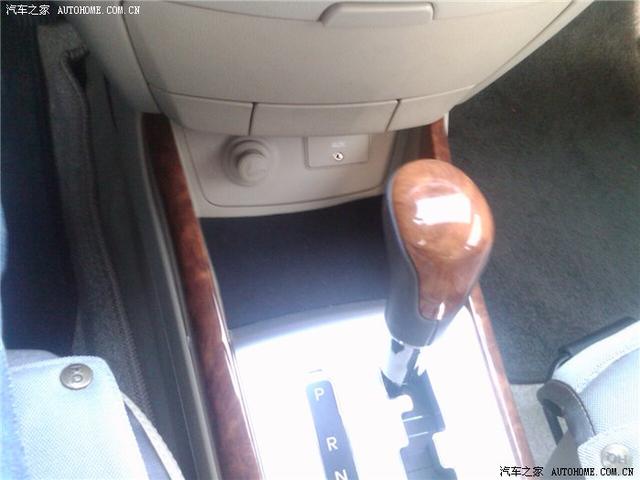

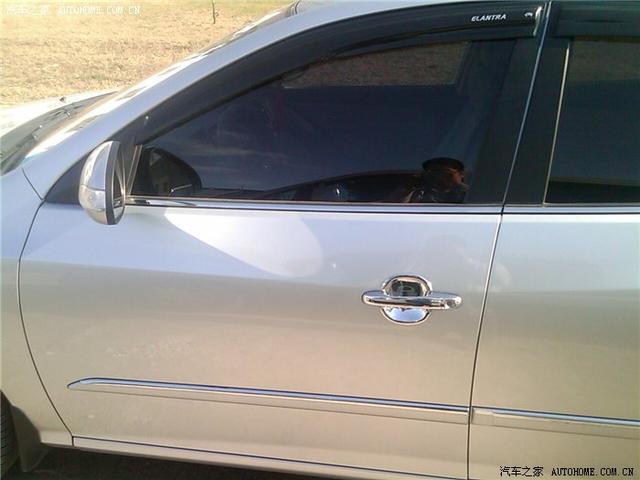

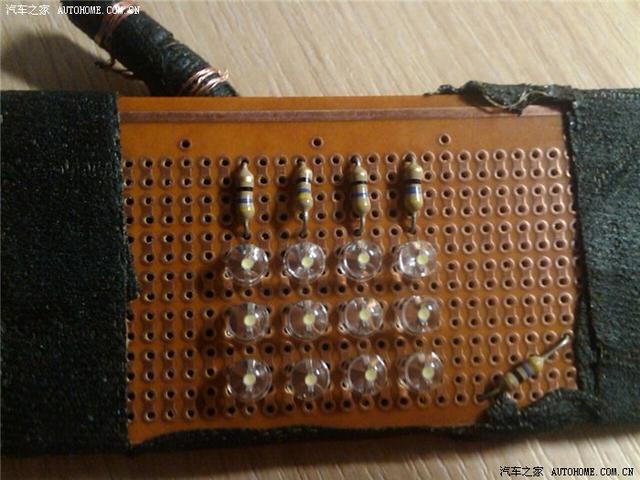

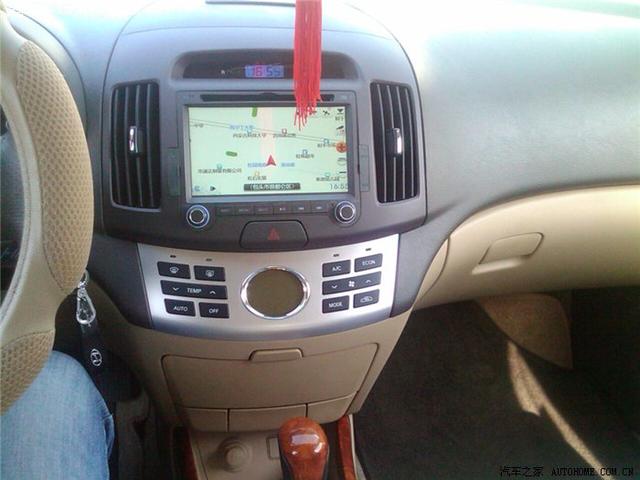

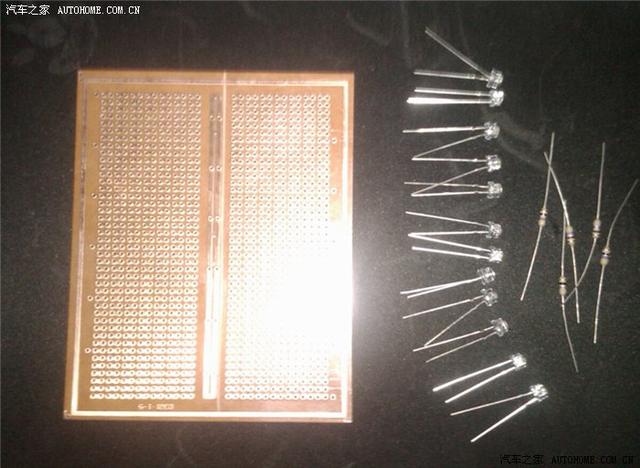

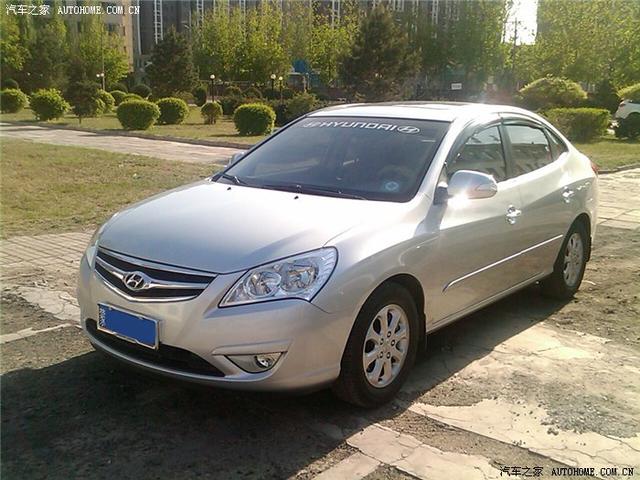

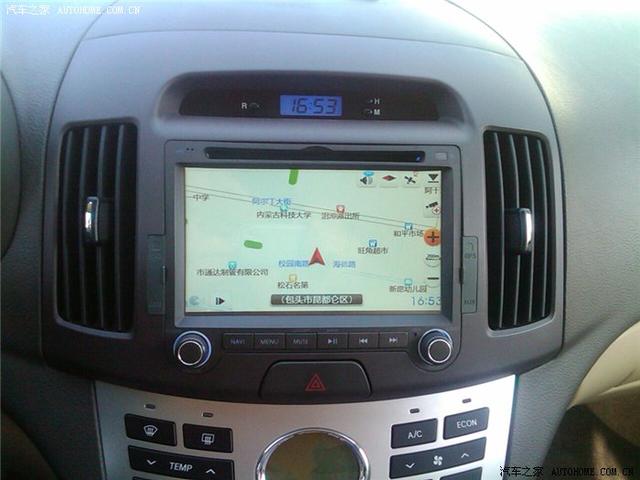

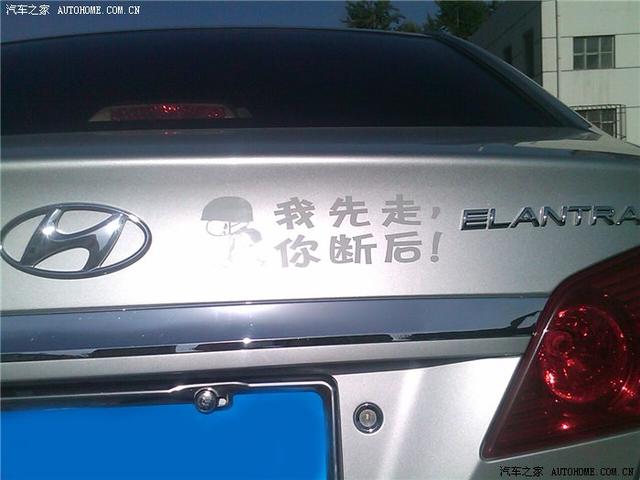

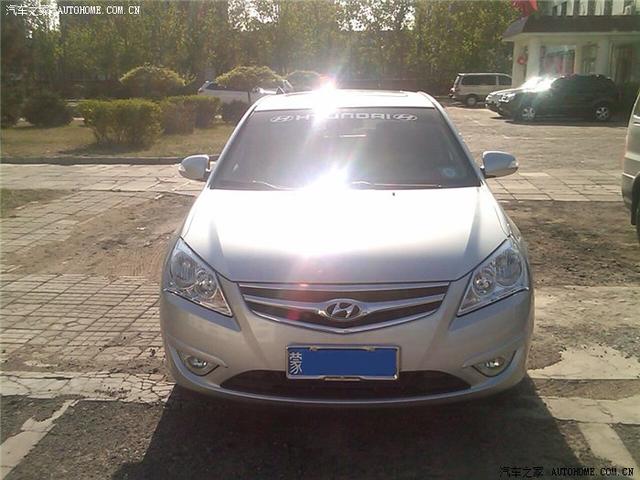

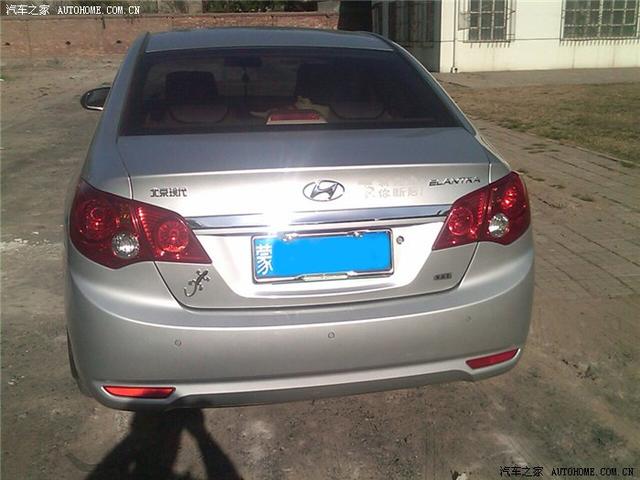

悅動入手已經一年有余，斷斷續續也給她加了一些裝備，大多都是直接從網上買的，從網上看到許多車友購買安裝LED閱讀燈，自己也想改改，可發現網上的價格不便宜，決定自己動手打造，從網上查閱了相關資料后，開始準備材料。這里給想要自己換LED的車友列舉一下我用到的材料：發光二極管(LED)白色12個，0.7元/個，工作電壓3.2-3.4V，工作電流20MA；電阻5個，大小50歐姆，0.2元/個，大家自己做的時候可以考慮換個大些的，80-100歐姆左右也可以；實驗板一塊，6元。共計花費15.4元。先看看我的小悅：陽光下閃爍著光輝。前檔上貼的是網購的現代標志前檔貼，夏天到了可以遮擋住不少陽光。 淘寶上買的雨擋，下雨的時候開一點車窗不用擔心雨水飄進來。  自己買的發動機艙隔熱棉，質量不錯很厚實，尤其冬天的時候保溫效果不錯，140大米，自己動手安裝很方便。  來到后面，貼的車貼和壁虎，都是從網上買的，一共15元。   加的擋泥板，下雨或走泥路時不用擔心泥水濺在車身上。  來到車內，買車時裝的導航，歐華的，質量還可以，主要是售后還不錯，給免費升級了一次地圖，搜星速度比較快，還有倒車影像，音頻、視頻、dvd，收音機播放功能，還可以看圖片，總的來說還可以，價格連安裝費一共3000元。  來張近的。  里程表，一年下來跑了18000公里，總的來說小悅還是不錯的。  中控臺什么也沒擺，干干凈凈，視線好，老婆買的吊墜，“順、發”，呵呵。  檔把前面的儲物格，自己用舊鼠標點剪的防滑墊。  門把手里面的螺絲孔，順便也用鼠標墊剪一小塊堵住。  網上買的絨面腳墊，大小很合適，不會來回滑動，放在米色內飾的車里很協調，價格也不貴。   再來張正面照，陽光下的小悅熠熠生輝。  下面來到本文的重點，自己動手打造LED后排閱讀燈。 所需材料展示：發光二極管(LED)白色12個，工作電壓3.2-3.4V，工作電流20MA；電阻5個，大小50歐姆，大家自己做的時候可以考慮換個大些的，80-100歐姆左右也可以；實驗板一塊。  電路構成很簡單，二極管3個為一組加上1個電阻串聯，我一共用了4組，也就是12個二極管和4個電阻，想要亮些可以多加幾組，然后將這4組再并聯接到一起后再串聯一個電阻就可以了，電路如圖所示：  注意在進行電路連接的時候二極管的連接必須注意正負極順序一致才可以，否則電路是不通的。這是連接后焊接好的電路板，來張正面近的：  再來張背面的電路板連接完成后用細一點的導線接出接頭：  接下來就要把原來的鹵素?zé)襞莶鹣聛砹?，拆后排閱讀燈的時候就用一把平頭的小改錐就可以，在燈罩靠近開關側有兩個小卡子，用改錐輕輕一撬就可以把燈罩撬起來。如圖所示，畫紅圈的地方就是兩個小卡子，用改錐撬這里，一定要輕些。  取下燈罩  拿掉燈罩后的樣子  取下原來的鹵素?zé)襞?，這就是原來的燈泡，功率是5W。  接下來我們要把剛才做好的電路板安裝到燈座里，這里需要把剛才接出來的導線連接在燈座里的電源接頭上，自己模仿原來車燈的樣子做了一個接頭，比較簡陋，使用絕緣膠帶和導線做的，大家也可以到電子配件商場去買個接頭，直接上圖：  電路完成，接到燈座里試試，注意安裝的時候如果不亮試著換一下接頭的安裝方向，因為二極管是有正負極的。看一下效果：  晚上的效果，手機拍的不太清楚，比起原來的鹵素?zé)粢梁芏啾?，呵呵，改裝成功！   安裝LED閱讀燈后發現一個問題，就是在后排閱讀燈開關位于door時，燈熄滅后二極管還會有微弱的亮光，查閱大量資料后發現是因為即使車輛電路斷開后，內部電路回路中仍才存在電壓，大約4V左右，而二極管的工作電壓很低，所以即使切斷汽車電路后還會有微光，不過這不會影響汽車電路安全，更不會對電瓶有影響，解決的方法應該是在電路中在串聯一個阻值較大的電阻就可以了，以后有時間再驗證。至于前排的兩個閱讀燈的改裝，拆開后發現燈座的電源接口比較特殊，暫時還沒有想到怎么自己制作，以后有時間的話再慢慢研究。以上為本次作業內容，有興趣的車友可以按照此方法自己動手改裝，LED燈的特點是亮度高，燈色為白光，功耗低，使用壽命長，最主要的一點是可以彰顯自己車與眾不同之處！ 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
