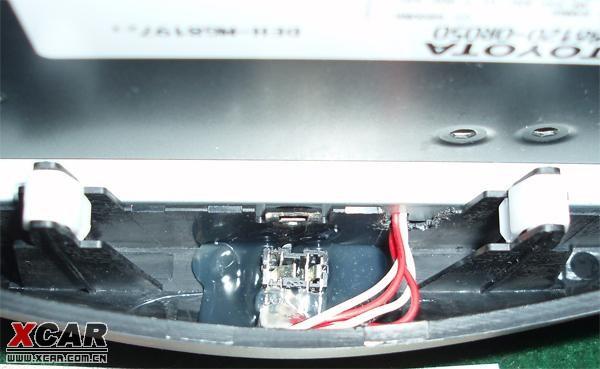

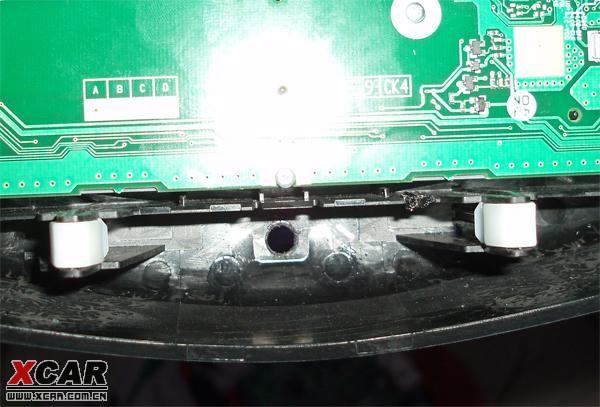

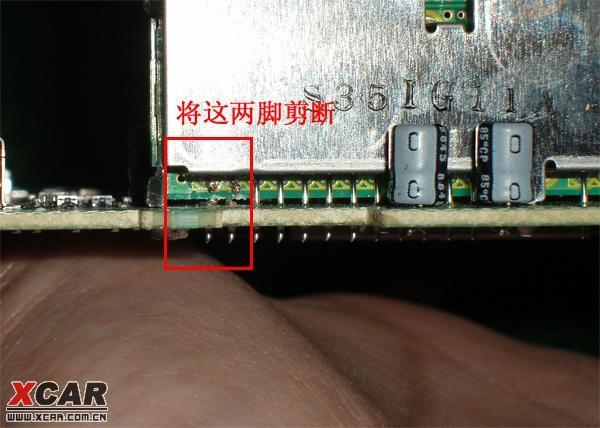

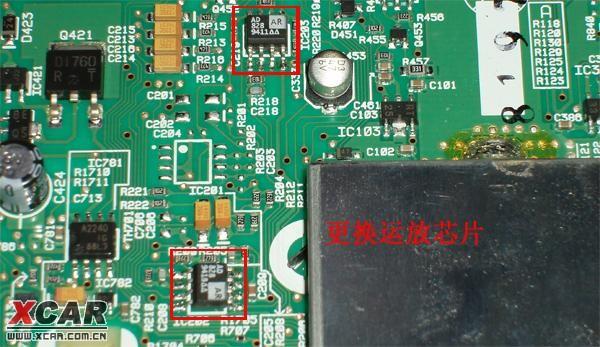

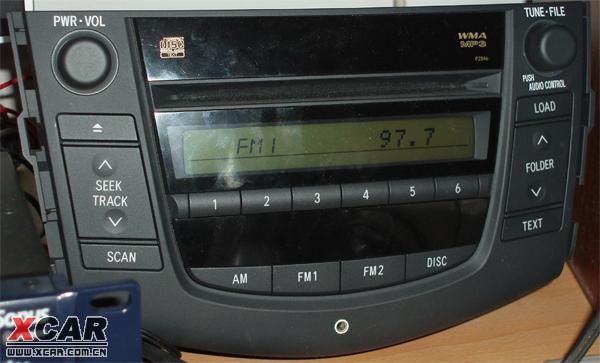

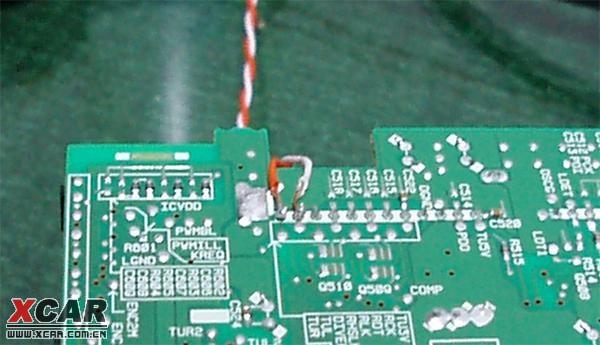

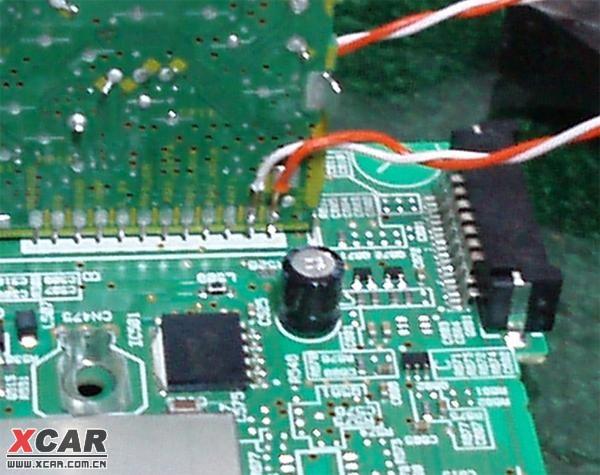

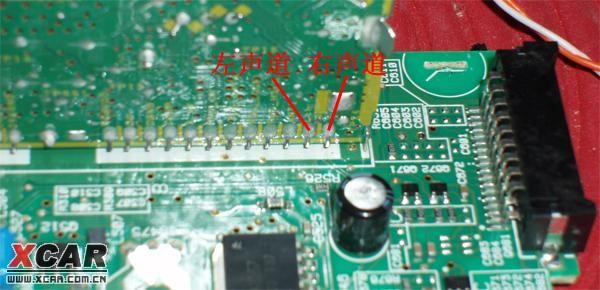

| 因車上的音響已換成飛歌7系列導航，所以就想到改造原廠機頭AUX輸入，為我的電腦服務。改造的原理是利用3.5mm立體聲插座的切換功能實現FM收音和AUX輸入的轉換，3.5mm插座必須用5腳的，3腳的不行。當沒有插入插頭時是FM收音，插入插頭就切換到外部音源。 廢話不說，列出改造步驟供卡友門分享 1、拆機（廢話，不拆怎么改？），拆機沒拍照片，不過我想要是連拆都不會的話，就不要再往下看了。 2、更換原機的4558D運放和TDA7386功放，我的運放換的是AD828AR厚膜低壓版，在這機器上工作的很好，CD音質提升明顯；功放芯片換的是TDA7850，同樣在音質上有提升，發熱量比原來的小很多。功放芯片沒有拍，因?yàn)橐呀?jīng)裝好固定板了。  每次只能發一張，郁悶！ [ 本帖最后由 aww1 于 2010-3-24 13:53 編輯 ] 3、找到收音頭，最后2個腳分別為左聲道和右聲道  4、將這兩腳剪斷  4、將這兩個腳剪斷 [ 本帖最后由 aww1 于 2010-3-18 08:03 編輯 ] 5、將3.5mm立體聲插座的輸出端焊在背面焊點，輸入端焊在收音頭的焊點上，地線焊在收音頭的殼子上就好  [ 本帖最后由 aww1 于 2010-3-18 08:59 編輯 ]  6、將前面板鉆孔，先用烙鐵燙出一個洞，然后慢慢磨好  7、將3.5mm立體聲插座用熱熔膠固定好，注意走線的地方，需要做點破壞，剪出一個豁口  [ 本帖最后由 aww1 于 2010-3-18 08:59 編輯 ] 改造后的樣子  電源使用一個180w的電腦電源驅動，12v輸出13A，完全沒有問題。 這樣改造還是有點不完美，因?yàn)橐粼葱盘?hào)都是經過放大的信號，而收音頭的信號是未放大的，后續還要再經過一次放大，所以聲音還是有輕微的失真，當然不仔細聽是聽不出來的，我用的是高靈敏度音箱，稍微明顯一些，用家里的低靈敏度bose音箱基本聽不出來。 車上換好的飛歌7系列機頭也改了運放和功放，飛歌的機芯PCB版很嬌氣，第一次就把運放的焊盤焊壞了，害得我又買了一個機芯和一個熱風焊臺。PS：熱風焊臺真好用！ 附上原廠機頭接口主要針腳定義  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
