坊間所出售的車用LED燈泡產品的售價都不低，有些日本進口的燈泡更是高的離譜，但從其個別零件的售價來看，其實不需要這么多費用，因此只要學會如何制作車用LED燈泡，就可省下不少費用。

難易度LV.2 ★★☆☆☆
準備材料：5mm LED燈泡、1/2w 180歐姆電阻、1n4004二極體、接頭端子、正負電線、熱縮管。

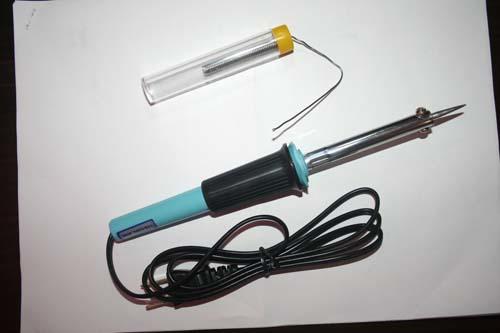

使用工具：焊槍、焊錫、專用撥線壓接鉗。

    科技發展至今LED燈泡的種類也愈來愈復雜，從最早的炸彈型燈泡到后來的食人魚，以及最新的SMD封裝型，不同種類的LED燈泡其特性、亮度與應用范圍亦不同，不過我們在此并不想深論關于LED種類的問題，只針對如何制作車用LED燈泡進行介紹，而所使用的燈泡類型便是價格最低廉的炸彈型LED燈泡，該燈泡常見的直徑規格有3、5、 8mm，發光顏色有紅、藍、綠、黃、橘與白光，亮度則依價格不同有所差別。

    這些LED燈泡對應的電壓大約為3V左右，工作電流約為20mA～50mA，因此要使用在12V電壓系統的汽車上，是需先透過一些電子零件的限流與保護才能正常運作，而這些電子零件有「電阻」與「二極體」。前者是用來降低電壓，將車上的12V電壓降低到LED燈泡可接受的3V，后者則是用來整流，讓發動機發動時瞬間的正負極性轉換特性，不至于燒毀LED，提供必要的保護。因此要組裝一顆車用的LED燈泡，所需的零件有三種：燈泡、電阻與二極體，加上周邊材料，如：電線、熱縮管等，加總起來的成本相較于市面上的成品價格可是便宜許多。

    值得一提的，前往電子零件商場購買上述零件時，若不知電阻與二極體的規格為何，不妨拿您打算購買的LED燈泡前往柜臺詢問，相信工作人員會告訴您才是，至于想要深入了解其中原理的讀者，也可上網查詢，網絡上有相當豐富的說明。

這次所需使用到的材料與零件如下：

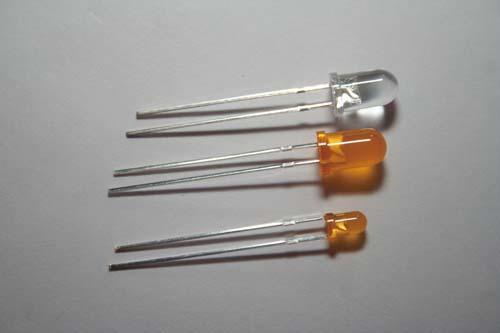

LED燈泡：5mm橘光，一次需買10顆。

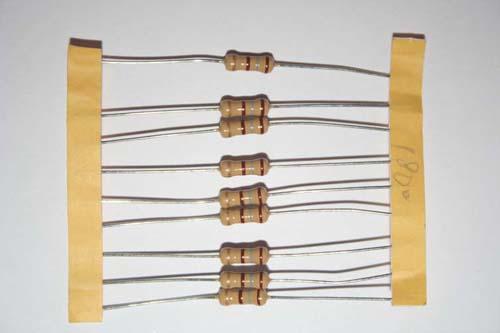

電阻：規格為1/2w 180歐姆，，一次需買10顆。

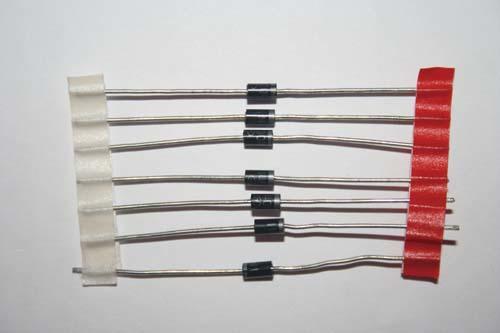

二極體：規格為1N4004，一次需買10顆。

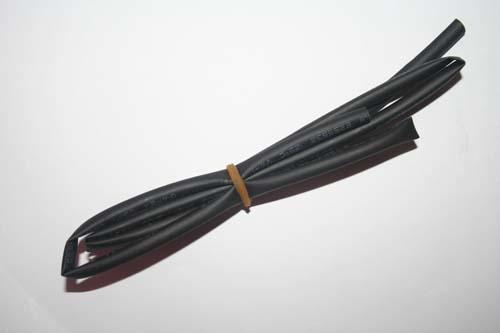

熱縮管：4mm熱縮管。

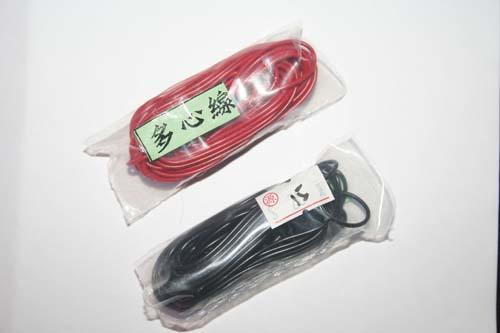

正負電線：多心電線，約長5公尺。

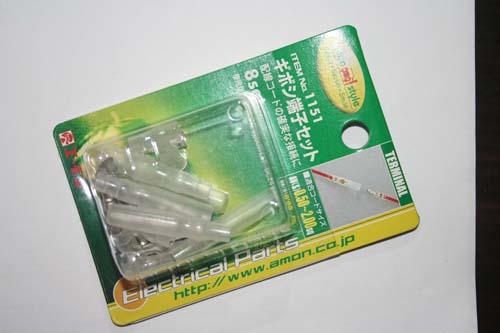

接頭端子

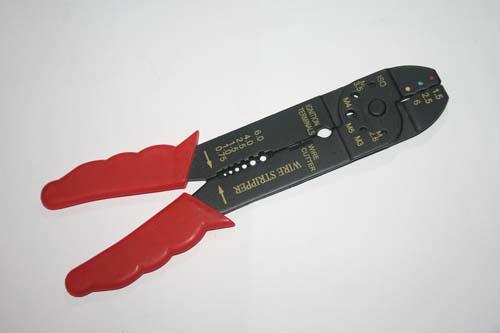

專用撥線壓接鉗

DIY步驟說明：

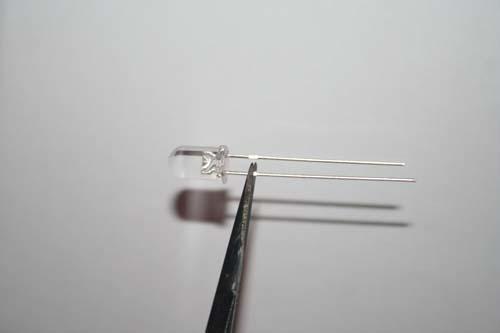

LED燈泡上會有兩只腳，長的為正極、短的為負極，需將電阻與二極體安裝于正極上，取適當長度后將正極端子剪斷。

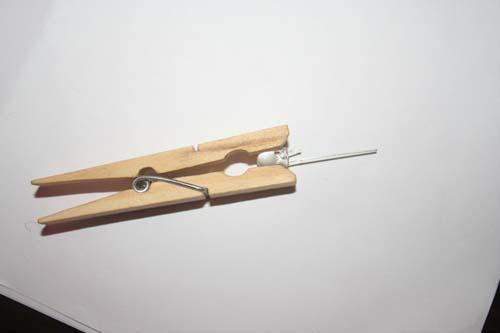

建議大家可以買個木夾子將LED燈泡夾注，這樣燈泡才不會在焊接時跑來跑去。

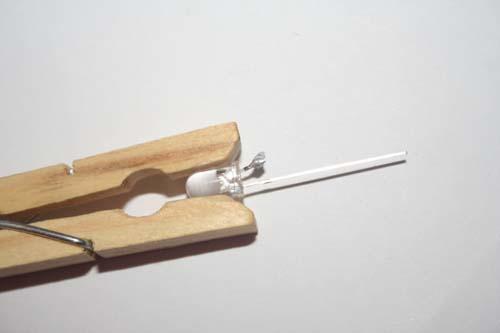

然后利用焊槍沾附些焊錫到正極端子上，如此左手才有辦法拿電阻進行焊接

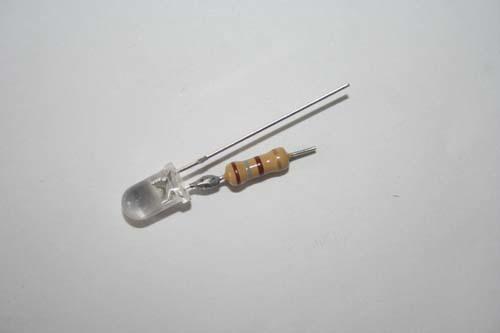

再將電阻焊接在其上，請將兩條鐵線相鄰靠在一起后再焊接，如此才能牢固的連接在一起。

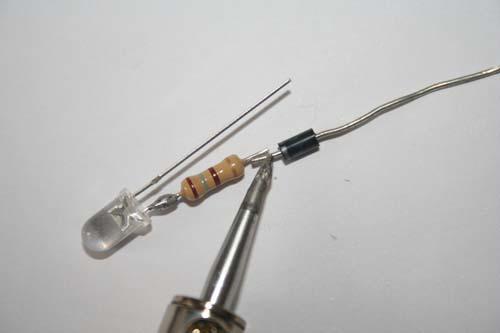

接著將二極體焊接在電阻下方，請注意二極體有方向性，需將白線端電線朝電阻方向焊接。

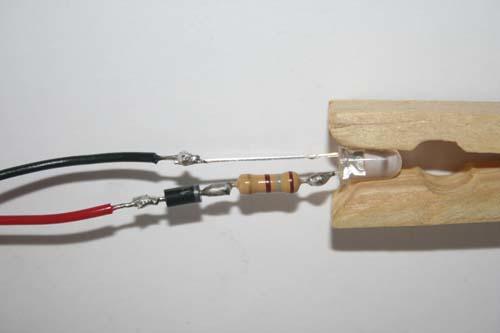

各自取長約20cm的紅黑電線，焊接于燈泡的正負極端子上，注意負極連接處最好能在電阻旁，如此才能避免發生短路問題。

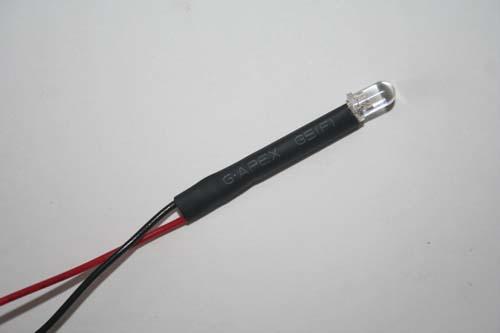

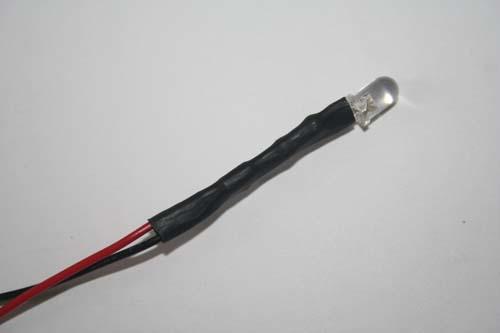

剪一小段熱縮管從下方套入電線內，一直推到燈泡下方后，再用焊槍輕觸表面使其緊縮，接電確定燈泡會亮后，就算已完成80％的組裝進度。

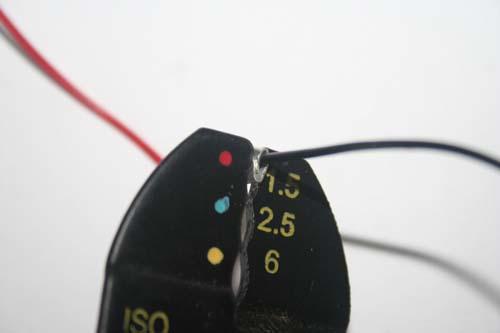

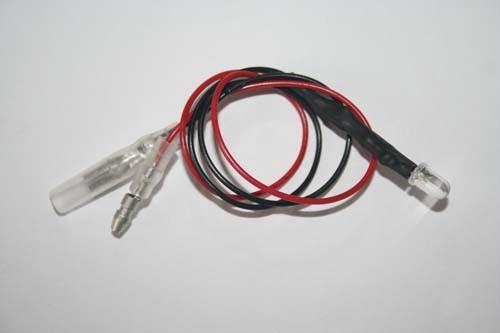

最后再將接頭端子套入正負極電線上，使用壓接鉗壓緊即可完成所有工作。
