DIY裝車載藍牙電話與IGE恒溫空調的過程

2011-10-12 20:46| 發布者: 琦琦| 查看: 4066| 評論: 0|原作者: 未知

摘要: 忙了一天，終于把派諾特的車載藍牙電話與IGE的自動恒溫空調裝好了，立即發給大家看看。先說明一下，由于一個人自己又裝又拍的，所以有時候裝了，又忘記拍照片了，有些細節沒拍好，不好意思！好了，不多說，直接上圖 ...

忙了一天，終于把派諾特的車載藍牙電話與IGE的自動恒溫空調裝好了，立即發給大家看看。先說明一下，由于一個人自己又裝又拍的，所以有時候裝了，又忘記拍照片了，有些細節沒拍好，不好意思！好了，不多說，直接上圖片！

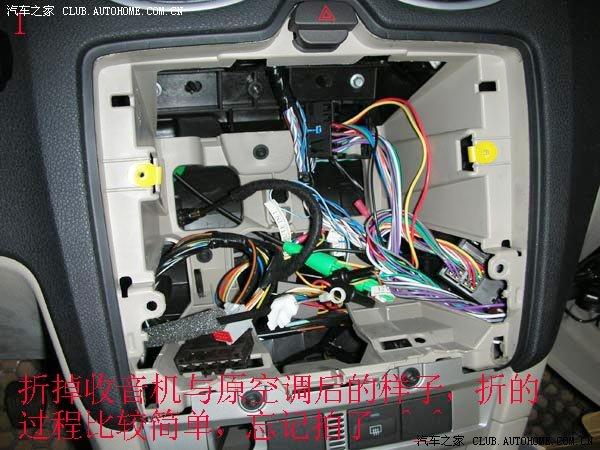

第一步，我拆拆拆，拆好就這樣嘍 DIY裝車載藍牙電話與IGE恒溫空調的過程

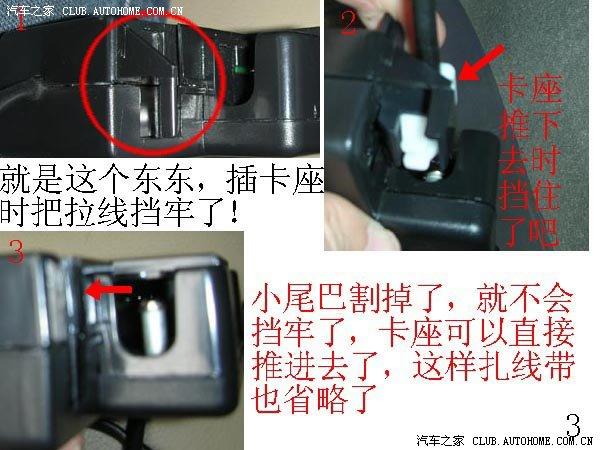

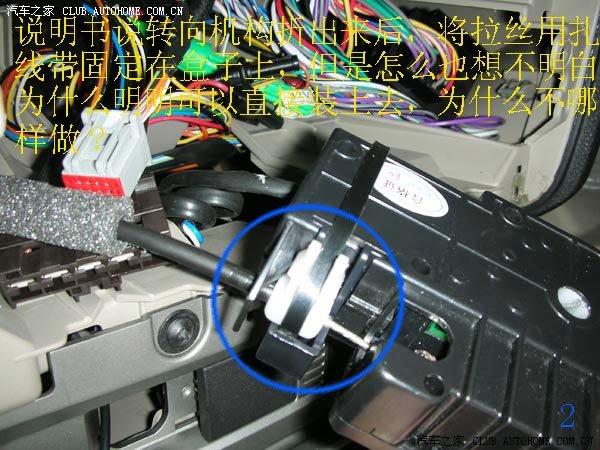

第二步，按要求裝轉向器，可以裝好后，覺得不好，所以自己想辦法嘍，把轉向盒的小尾巴割掉了，廠家不會說不保修了吧汽車改裝圖片

第三步，看到?jīng)]？尾巴割掉，可以直接把卡座推進轉向控制盒了，再把拉絲接上，一切OK了。千萬注意旋拉絲那顆螺絲時，不要把它掉進盒子里了。我搖了近一個小時才搖出來的。玩改車

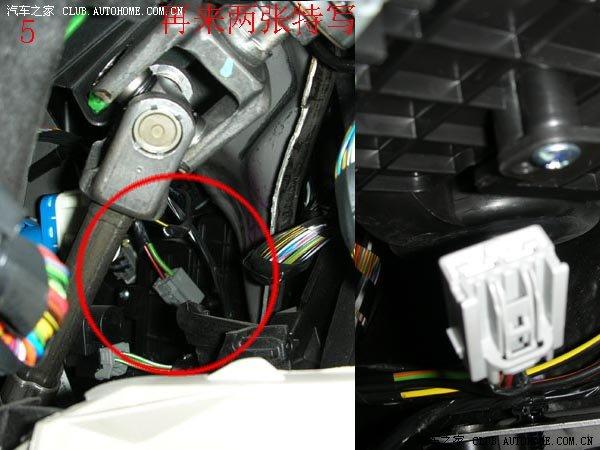

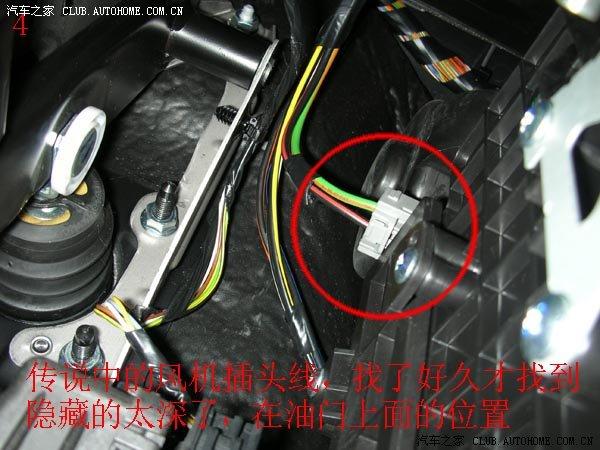

第四步，開始裝調諧器了，說要接到風機線上，說實在的，風機線有點難找，在油門踏板右面的壁上，蠻靠上的。

第五步，拔下來的樣子

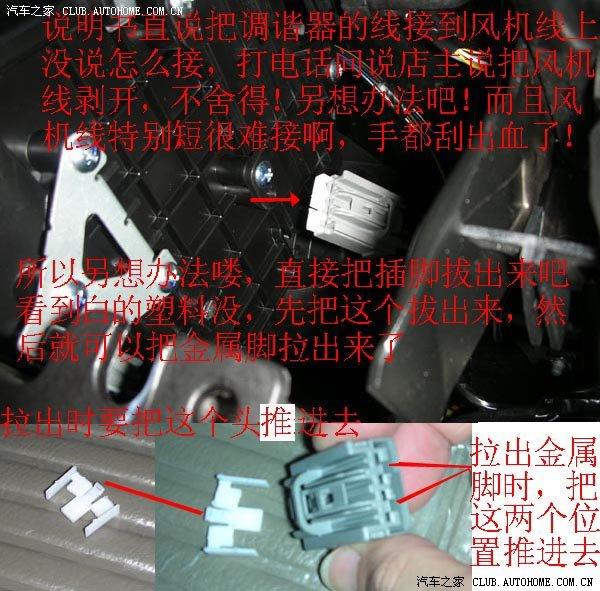

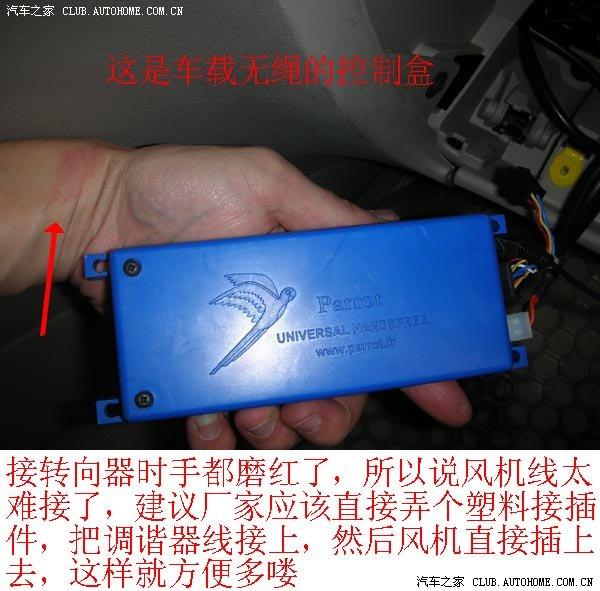

第六步，要把風機線剪掉，再接調諧器的線。線太短，很難接。再說怕剪了不安全，所以想了個辦法，直接把線接到金屬插腳上。這個線真的太難接了，要把方向盤下面左邊那塊塑料板拆掉，然后人仰著躺到駕駛座下面，左手從拆掉面板的地方伸進去，手從轉向軸的空隙穿過去，太累了，現在都還酸。不過要注意，塑料件有點利口，把左手弄得傷痕累累，大家小心點

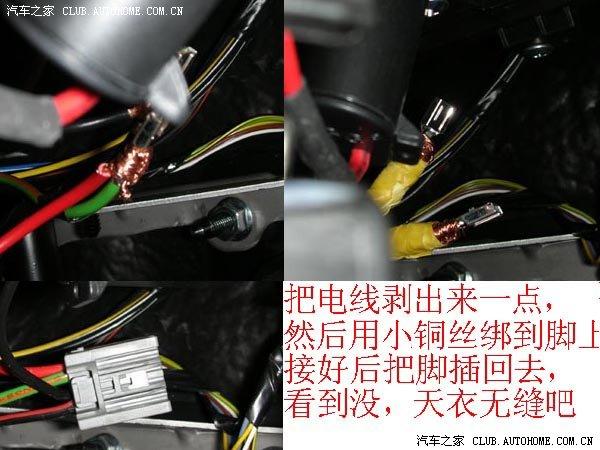

第七步，把調諧器的電線剝出來差不多一公分，然后將剝好線的塑料與金屬腳的邊緣差不多對齊，然后找個小銅線，把電線綁到腳上，注意綁小一點，否則插不回去。開始接好后就綁了膠布，后面插回時，發現太大了，后來又剪掉了。所以大家在插了后，看不到膠布了。

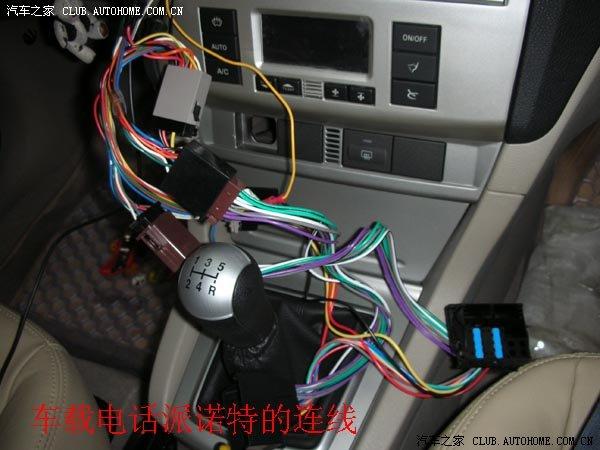

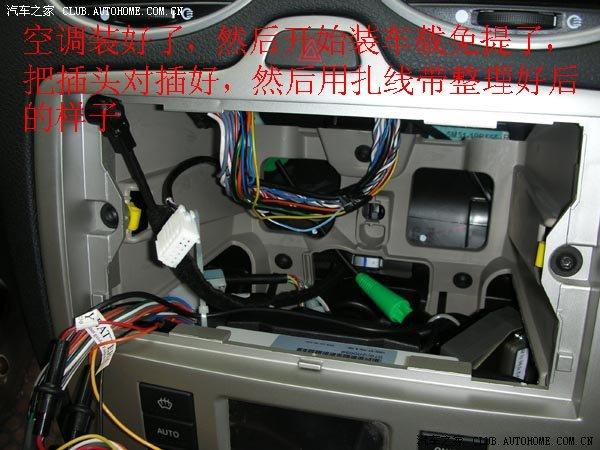

第八步，把面板裝回去，轉向軸插上去。轉向軸是有方向的，轉啊轉，轉啊轉，轉到發現手轉不動了，OK，這就已經插到轉向器里面了車載藍牙電話是派諾特的，CK3000，小福有專門的連接線，從上海派諾特代表處買的，50米，加郵費20米。接好后，發現有個問題，講起來是專用接口，但是發現把油門音量控制器與AUX口模塊撥出來后，無法插到新的接口上，所以沒辦法，只好把線從原接口上撥下來，一根根換到買來的接口上。過程沒拍下來，只好文字說明一下了。換好頭后，相當于接CD的塑料插口，還是原來的插口，所以這樣就不影響MP3輸入了。還有一個簡單點的方法，　就是把AVC控制線，與AUX線的腳直接從塑料模塊上撥出來，然后直接插到CD機上，也可以。撥線時，千萬注意不要把腳碰到，萬一電源線碰一起，就要燒掉了，我就把電話的線碰了一下，結果還好，只燒了保險絲。萬一整個燒了，票票沒用就沒了

第九步，看圖

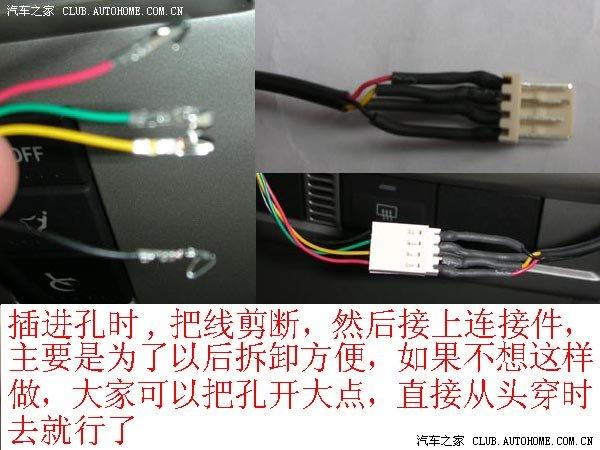

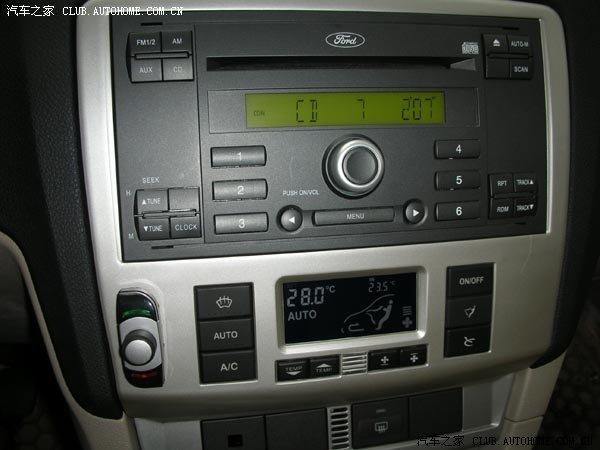

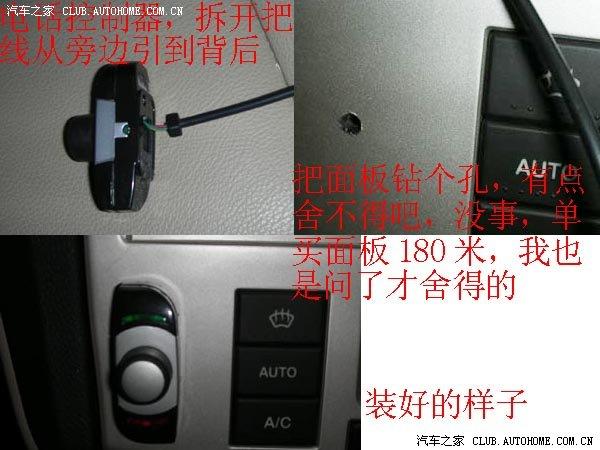

第十步，裝車載的控制器裝到空調左邊的空位置上，面板用剪刀鉆了個孔，有點舍不得。有個方法，把車當別人的，就可以下手了。呵呵！其實沒事，我也問過了，萬一真的想換，180米，可以重新買的。沒得買的話，補一下，重新噴下漆也可以啊。還有要說一下，只有自動空調左邊的位置，內部是空的，原裝的空調面板拆開后，里面就是三個旋鈕的安裝板，所以鉆了也沒用，大家如果單裝車載，另想辦法吧。
