購車篇
孩子快四歲了，周末和節假日出行的需求越來越多，于是今年年初有了購車計劃，正好我的駕照考試的路面考試也順利通過了。作為一個工薪階層家庭，和多數兄弟一樣，購車時也有萬般的糾結，又想買空間大的，又想控制在合理的價位。本人算是曾經的汽車行業從業者，從發動機到車載信息娛樂系統都做過，對車的認識是從大眾品脾開始的，另外，本人喜歡兩廂車，所以，在網上了解了所有大眾集團的兩廂車型：朗行，高爾夫，昕動......，大眾品牌的車優惠基本沒有，所以PASS。后來覺得昕動不錯，于是去了4S看車，老婆覺得昕動太小，所以PASS了。正趕上新明銳上市，老婆看上了新明銳，可是新車上市沒有一點優惠，銷售就推薦速派給我們，說價位差不多，但是B級車。就這樣速派進入了我們的視野。

其實我個人覺得家用車，經濟實用為主，想想2006年明銳引進中國的時候，做了它的車載音響的某方面設計，所以對明銳還算有段特殊的感情，也曾經考慮過2013款明銳，無奈新明銳上市，4S說舊款目前排產時間很長，PASS。

好了，專心研究速派了，家附近的4S店去了兩次，價格談的也差不多了。得知另一個4S店店慶，宣傳的優惠力度蠻大，于是跑到另一個4S店，談到了一個比較滿意的優惠，并且正好有現車，2014年3月出廠，還是我想要的白色！當時我自己一個人去的，立馬打電話給老婆大人匯報情況，老婆同意了，于是交了定金。

就這樣，總共走去了兩家斯柯達4S店，把車買了。上海大眾，一汽大眾的4S店都沒去看過。至于其他日韓品牌的車，完全沒有想去看的欲望！哈哈！

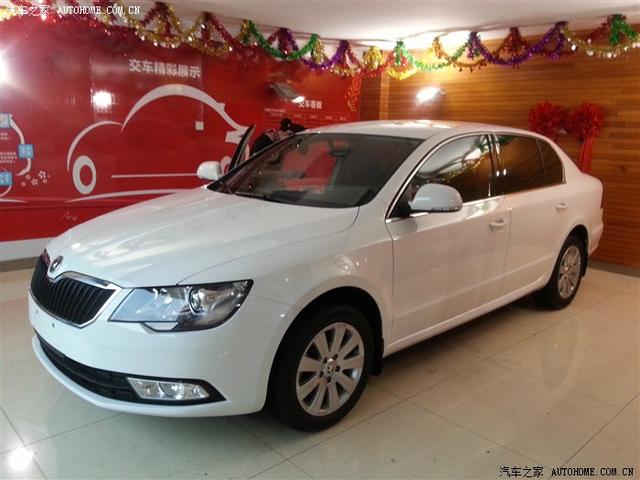

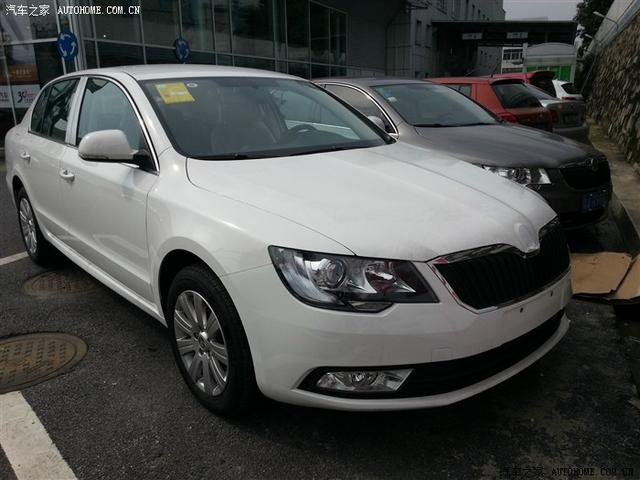

靜靜等我的白派！

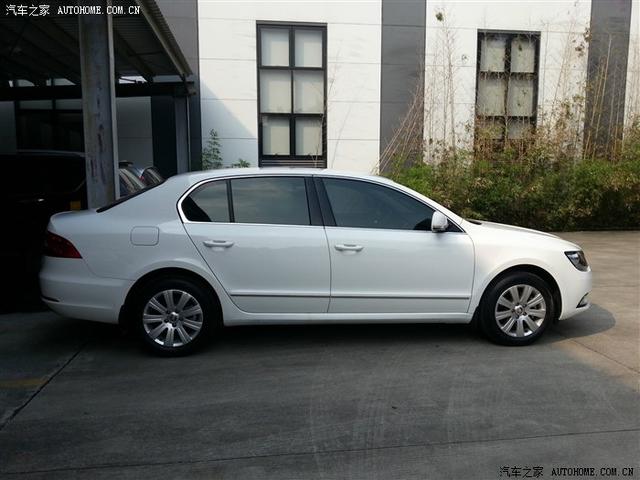

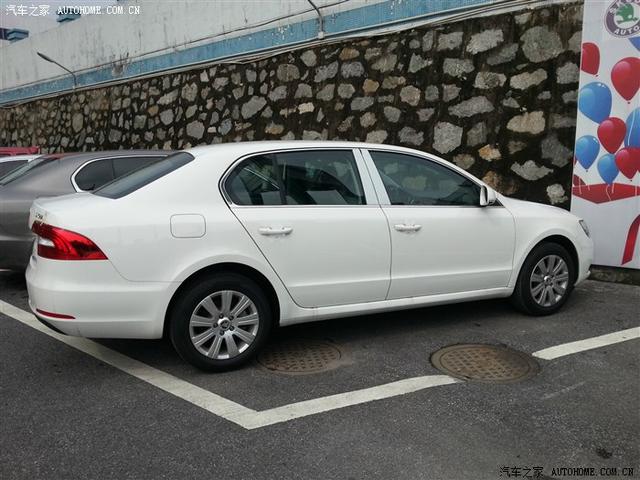

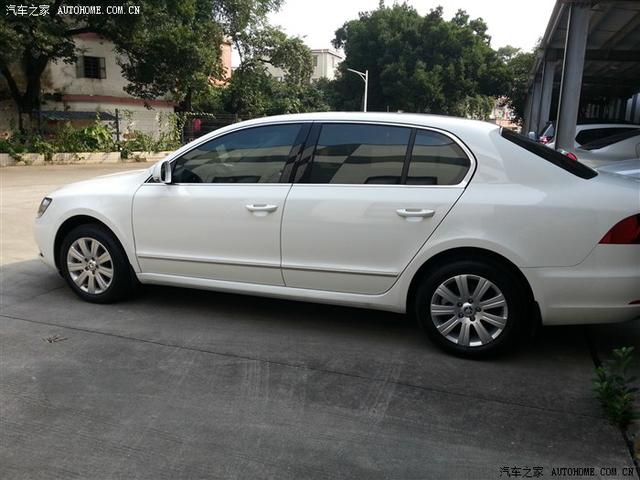

側面

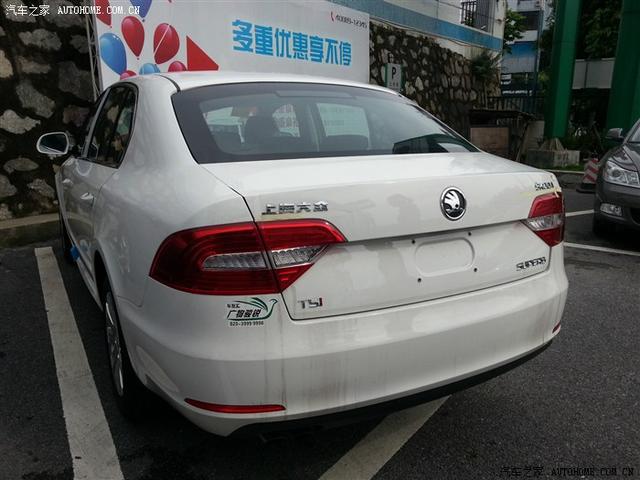

性感的屁股

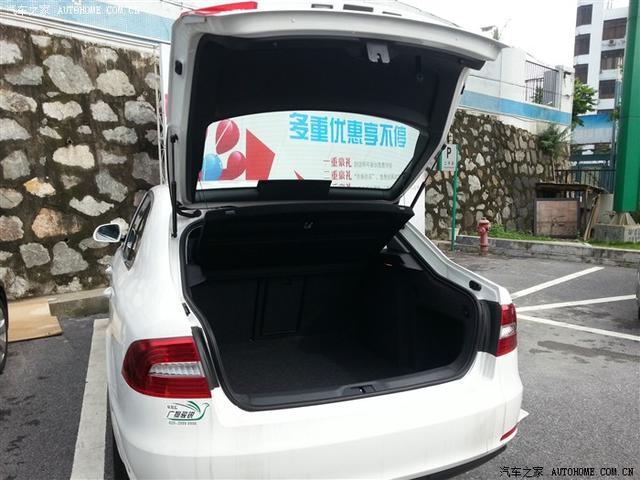

大掀背，放取物品超級方便！

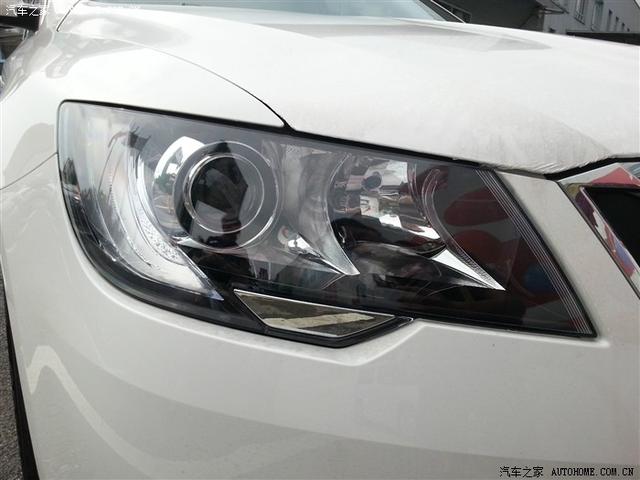

大燈！


保護套套還在

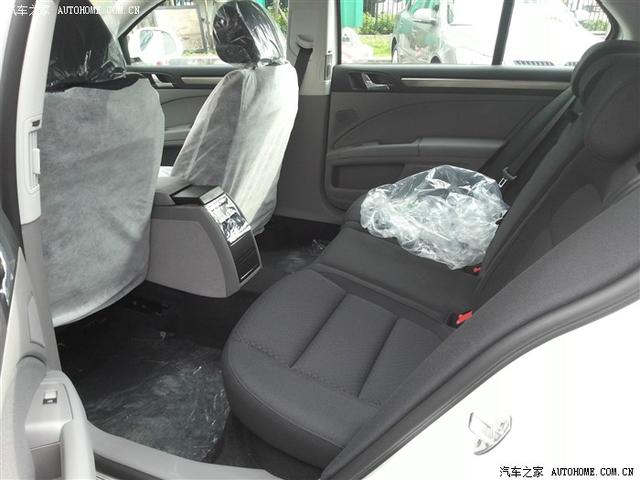

非常寬敞的后排空間


我的小個子坐進去感覺空蕩蕩

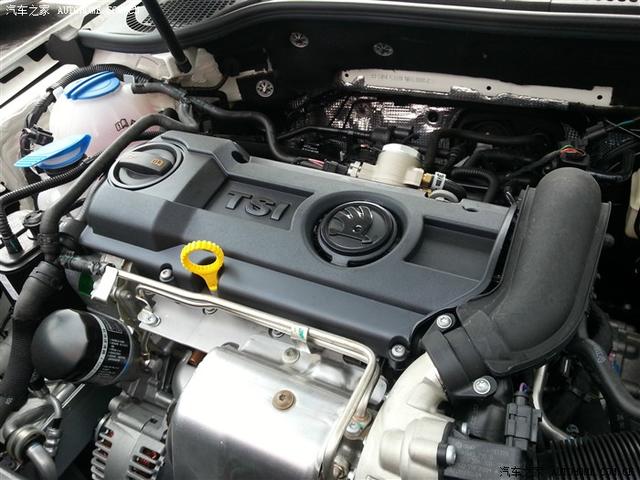

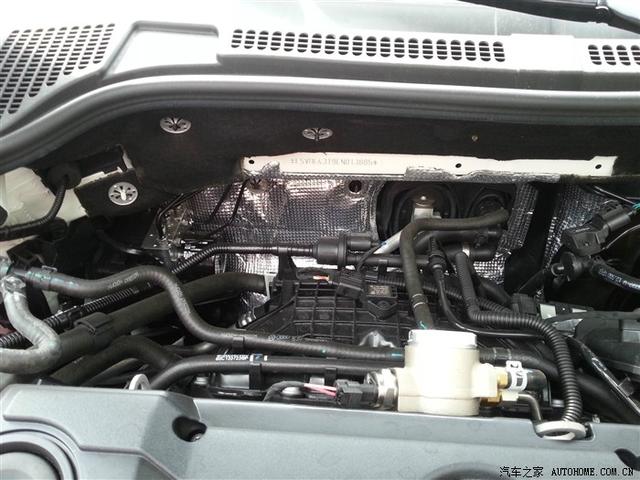

發動機艙


心臟

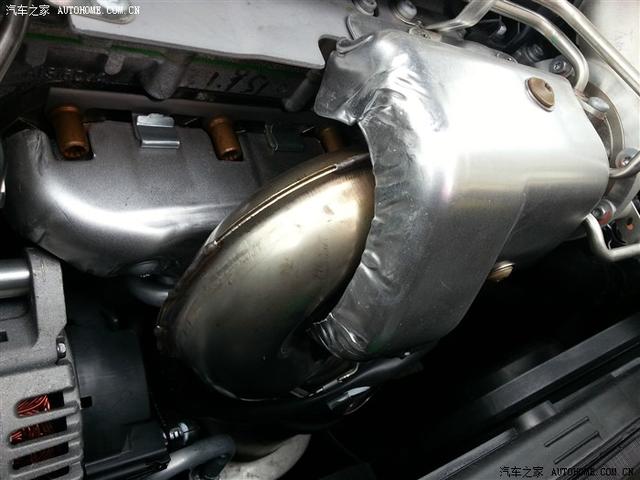

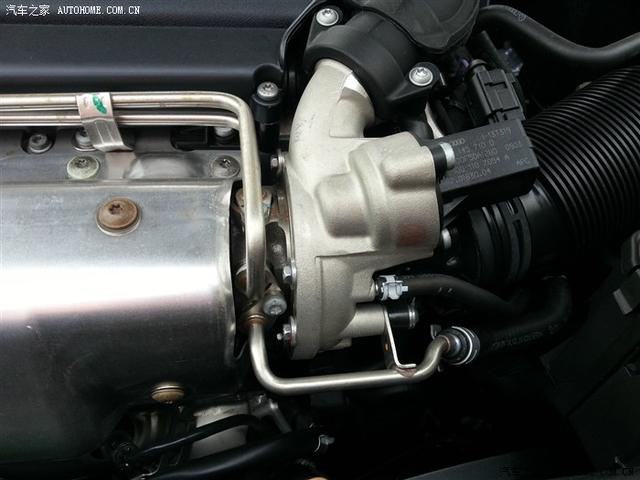

渦輪增壓器


渦輪增壓輸出

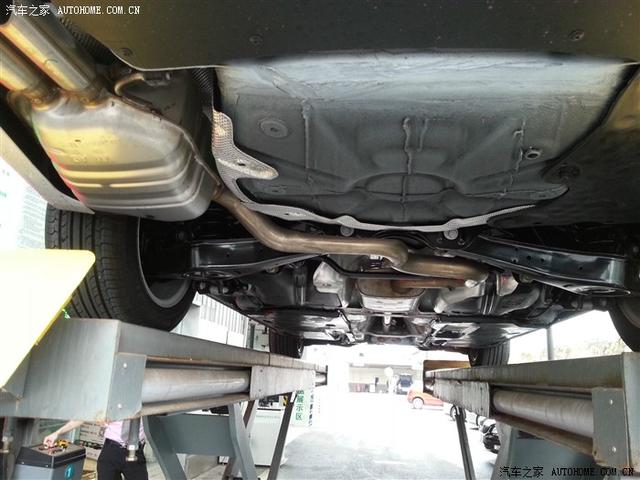

底盤

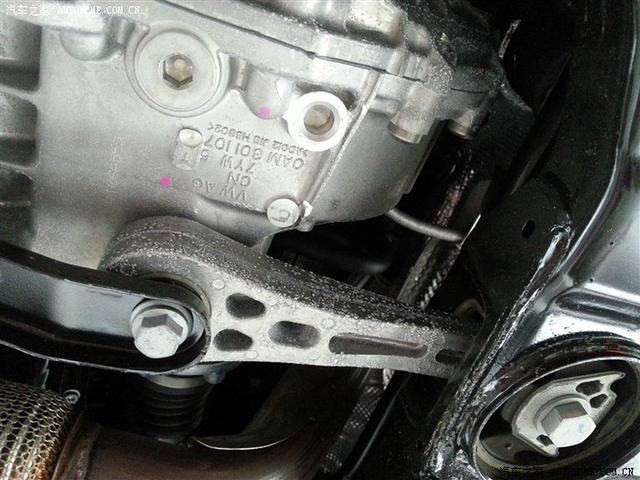

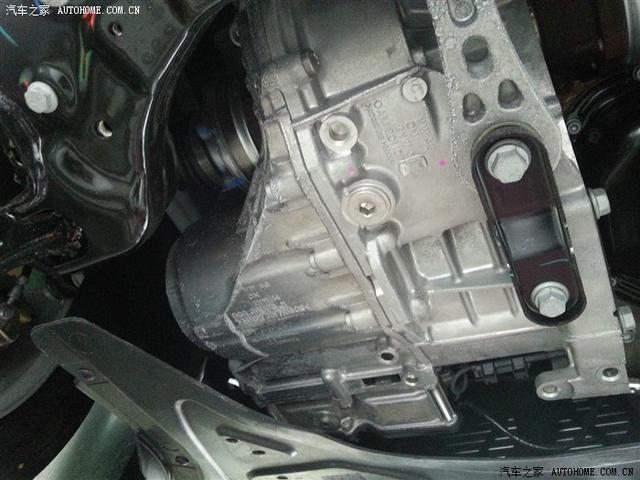

7速 DSG 變速箱


有些許氧化，得益于廣州潮濕的空氣

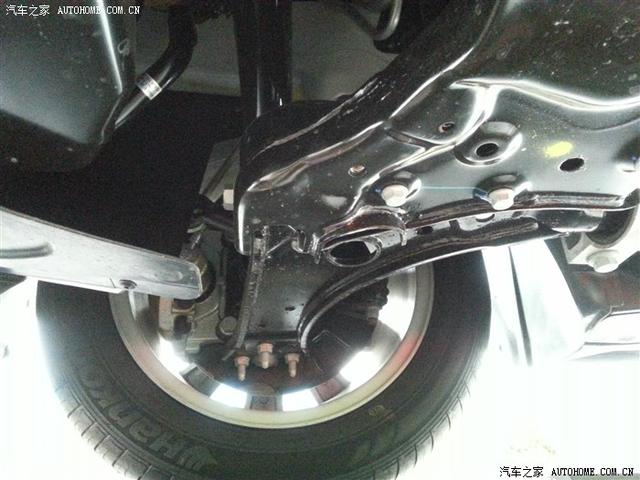

下擺臂

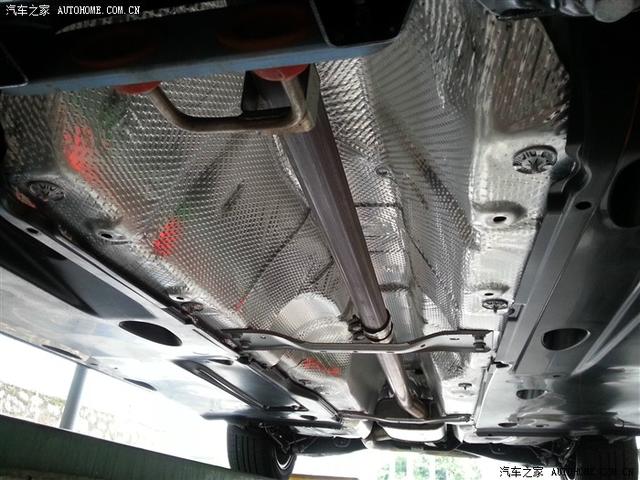

好長的排氣管


提車篇

是個特殊的日子，本人的駕照考試上午考道路文明駕駛知識，考試合格后現場就發了駕照！4S點的銷售妹妹也在前一天打電話通知我，6月3日可以提車了！ 身邊的同事朋友都說我時間把握的準！哈哈！

提車前就檢查過車身，內視，底盤等，所以提車當天就是洗車，貼膜等簡單的手續，當然還有斯柯達的隆重提車儀式！

因?yàn)?S離家有30公里遠，路線不是很熟，加上超級新手上路。我叫上朋友幫我在前面引路，我跟在后面一路把車開回了家。一路上感覺速派比駕校里面的老捷達好開太多了！哈哈！

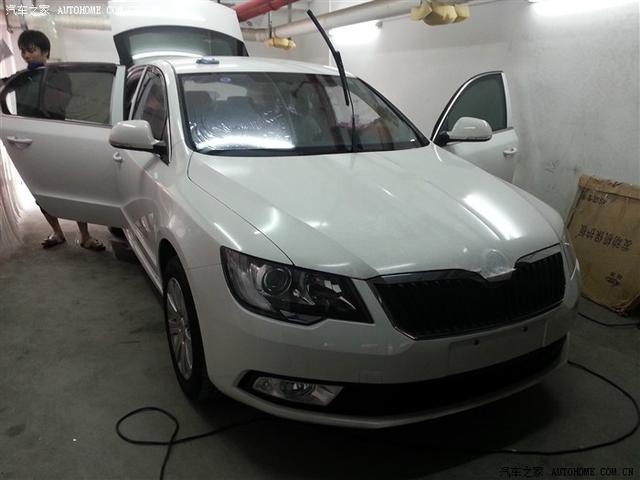

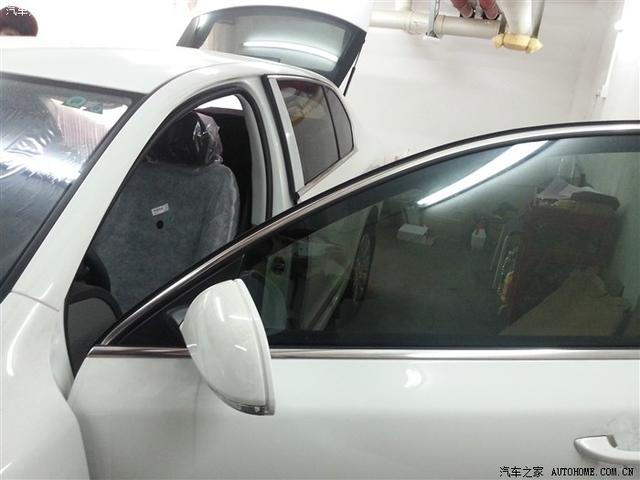

師傅在貼膜


貼好了

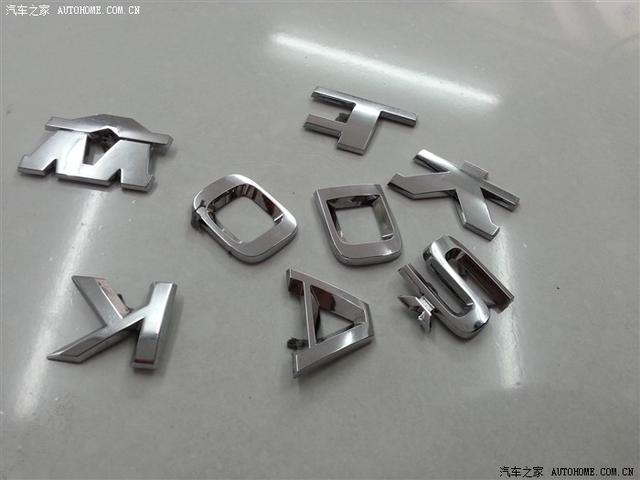

屁股上的字太多了，凌亂， 果斷摳掉一半

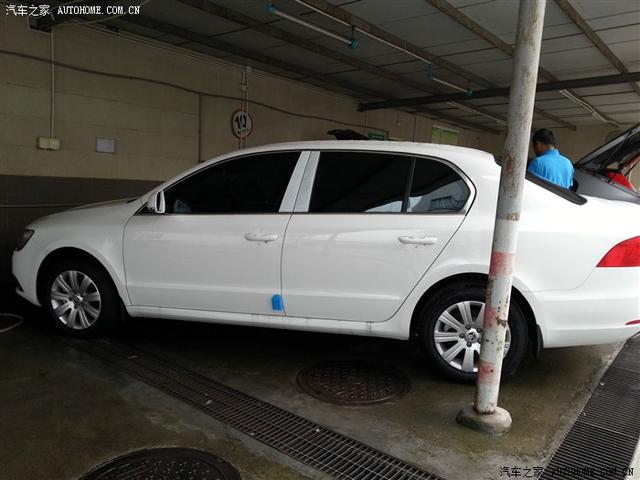

等著洗澡


出浴


斯柯達的提車儀式， 好不習慣！


加了300元的97號油準備回家


外觀篇

紳士版的速派外觀上與高配版本也是有明顯的差別的，這個我不能容忍。于是在交了定金后我就在某寶購買了原廠的裝飾件，包含：前鍍鉻上隔柵，前鍍鉻下隔柵，車門防撞條，車尾亮條，真皮手剎手柄，第二天把車開到公司，就找工具拆車，把這些東西都裝上了，馬上就高大上了！話說這些外觀改裝還是非常值得的！

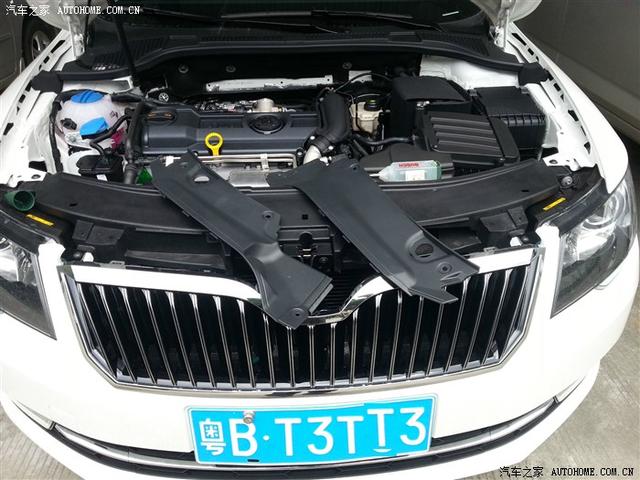

拆護板，裝好了前上下隔柵，上隔刪有螺絲固定。 下隔刪直接拔下來就行，先拆兩邊后拆中間。

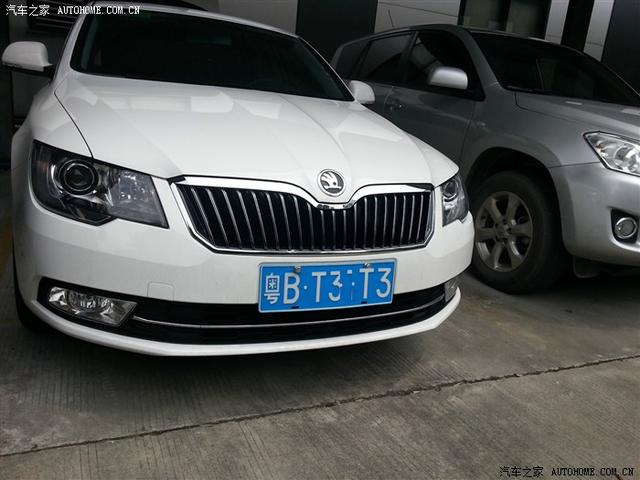

隔柵裝好后效果


車門防撞條貼好

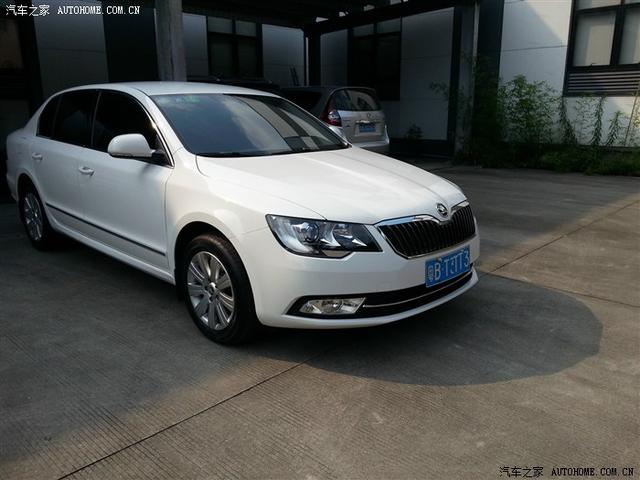

來個45度


側面

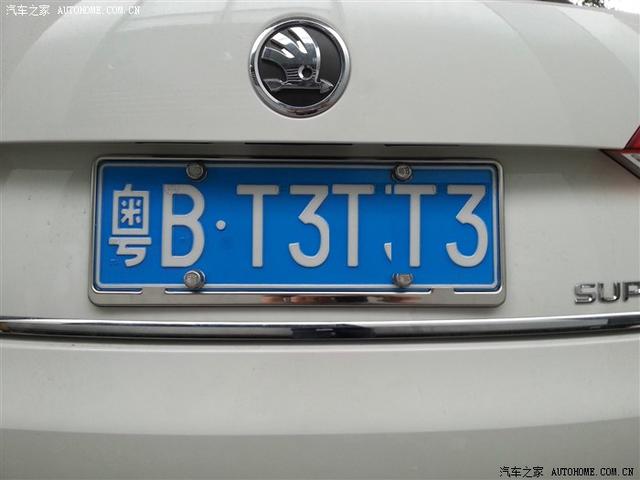

屁股上的防撞條


導航篇

前面說過，本人曾經是車載信息娛樂系統的從業者，所以，以?xún)?yōu)惠的價格搞了一臺SV2313。能用上曾經揮灑過汗水的公司出品的產品，感覺很親切。同時也為SIEMENS VDO感到惋惜。

主機到手后，某寶買了一卷TESA線束專用絨面膠帶，把裸著的線束全部纏了一遍。GPS天線走副駕駛儲物箱，用自帶的雙面膠固定在儲物箱上方的空調風管附近了。本來?yè)?dān)心旁邊的鋼件會影響接收信號，但是看到10顆衛星強勁的信號時，我的擔心多余了！

由于紳士版的CD主機沒有CAN-BUS，所以，要連接2條CAN-BUS線到信息娛樂系統網關。為了確定信息娛樂系統網關的位置， 我在網上潛水了一天，參考了大量的帖子，最后確定大概位置在油門踏板上方某處，于是冒蒙拆了隔音板，找到了網關，拔下那個藍色的小插頭，把CAN-BUS線接在10號和20號空位，橙色CAN_L接到10號針，綠線CAN_H接到20號針，藍色插頭插回網關。裝好SV2313主機，開機后看到車輛信息等，即表示CAN-BUS通訊正常！

接下來，覺得開機畫面不爽，是德賽西威的開機畫面，于是網上找了斯柯達的經典綠標，配上黑色背景，調整大小，調整圖片尺寸，放進升級文件的相關文件夾替換掉德賽西威的開機圖片，刷機后，完美顯示斯柯達開機畫面！其實我還想用寶貝女兒的照片當開機圖片的！哈哈！

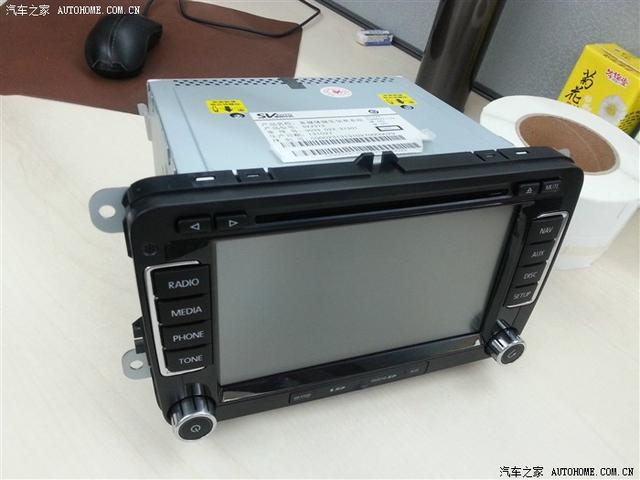

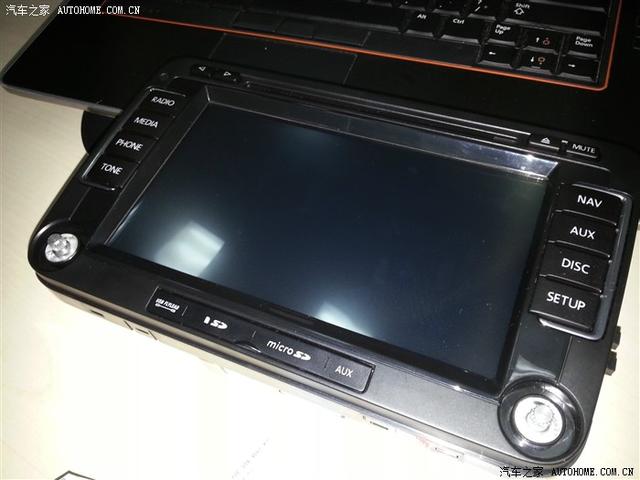

拆包后的主機，好熟悉的面孔

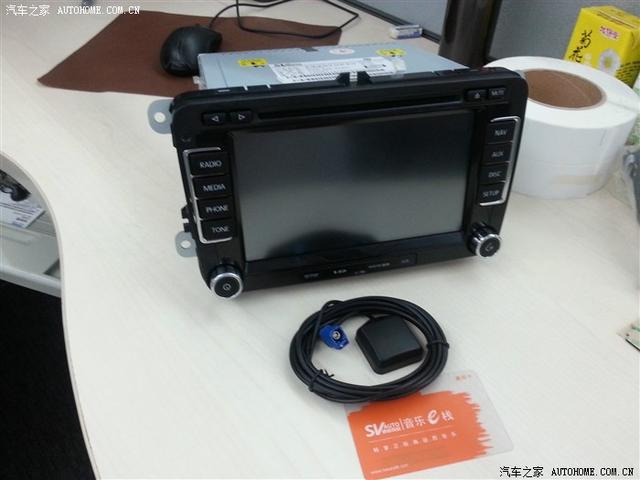

GPS天線

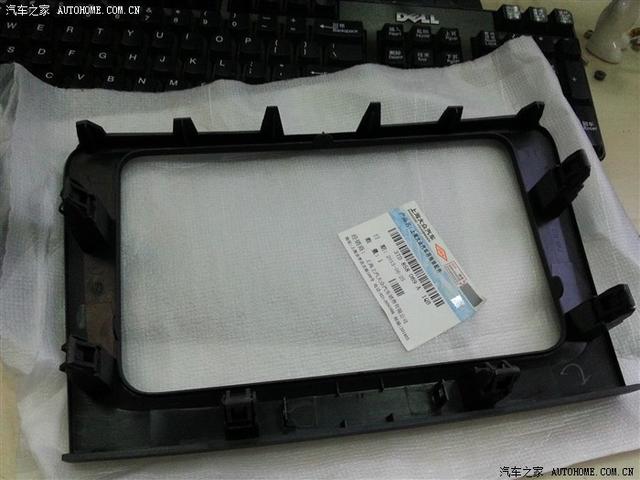

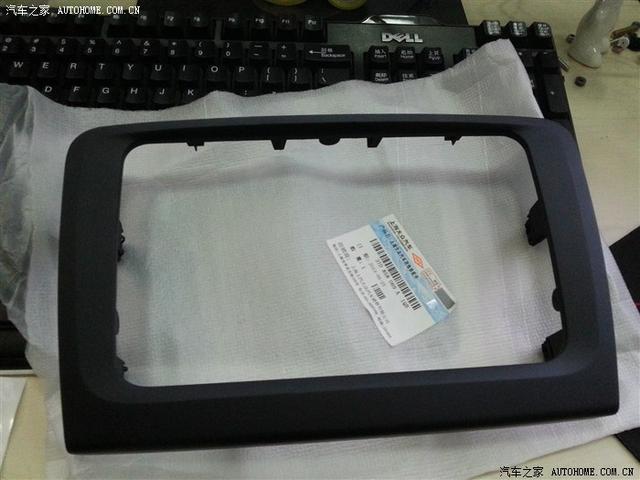

某寶買的原廠面板框


背面

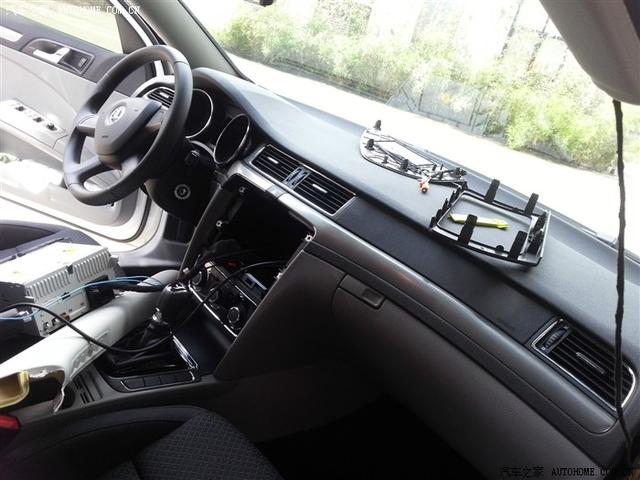

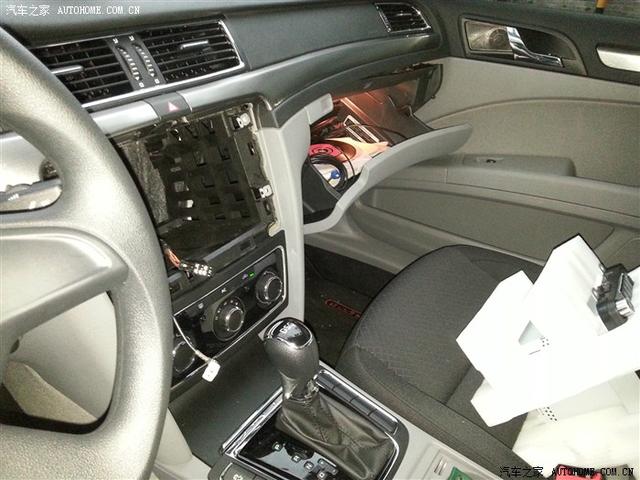

開拆，用薄點的撬棒把鋼琴漆面板拆下

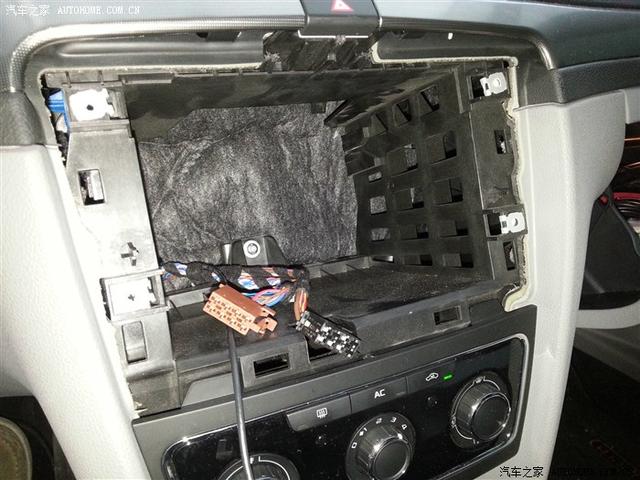

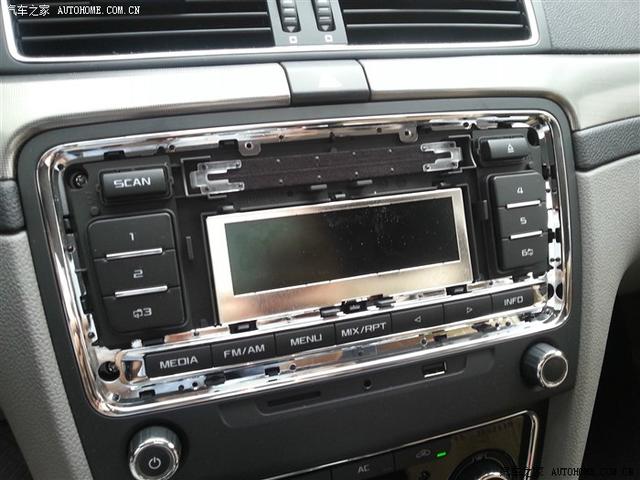

拆掉了


副駕駛儲物箱上隔板拆開，有2顆螺絲


側飾板掰開，準備走GPS天線

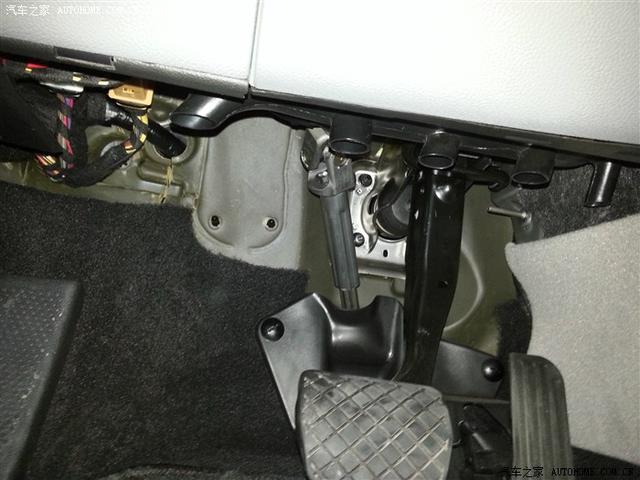

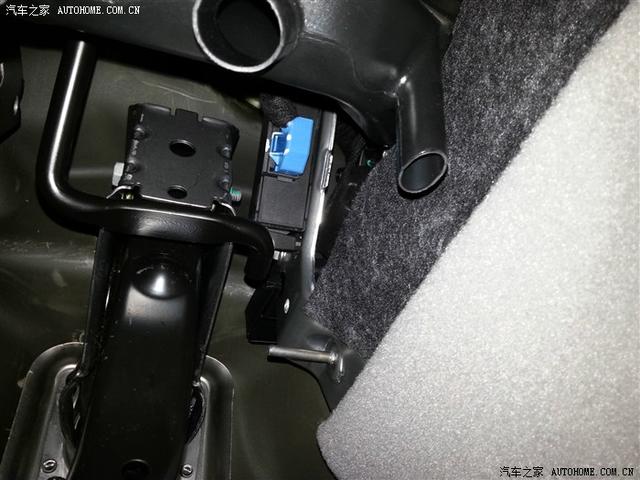

油門踏板上方的隔板拆下后看到CAN-BUS信息娛樂網關，藍色插頭就是我們要找的

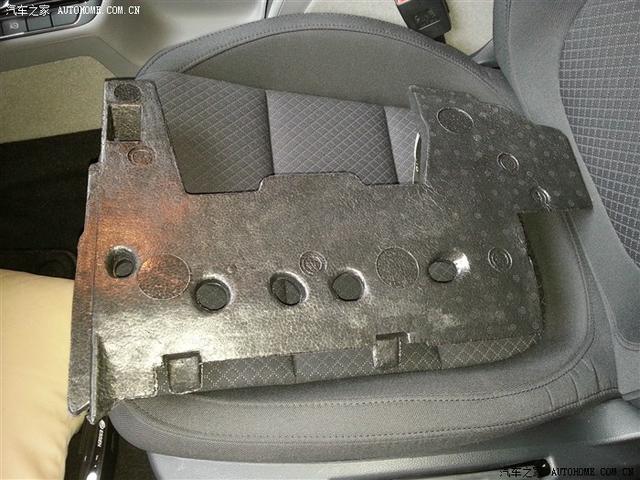

油門踏板上方護板，泡沫的


出風口

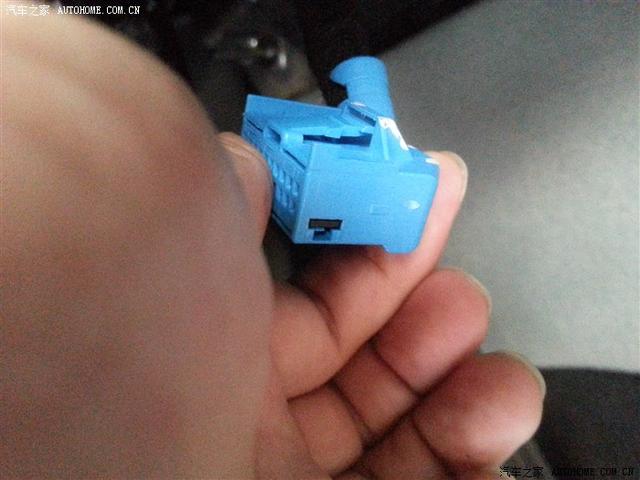

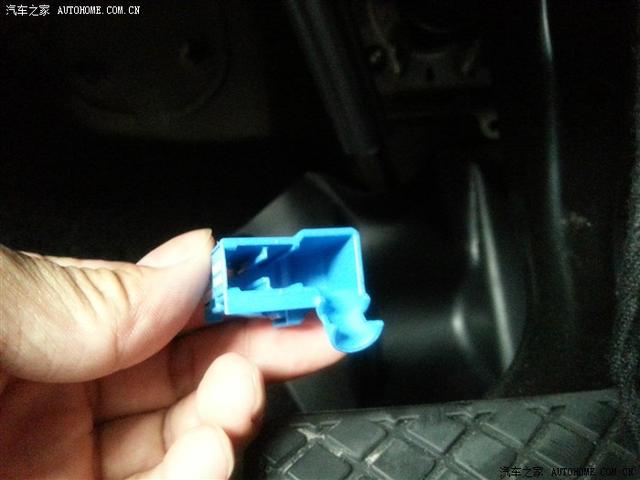

用細螺絲刀撬一下黑色小口，拔出插頭

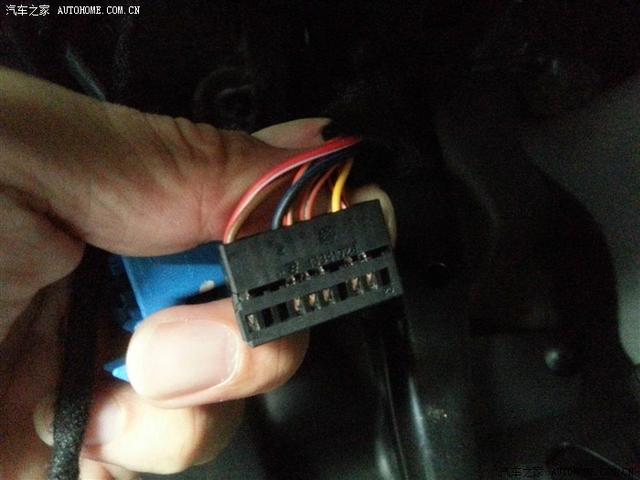

黑色插頭已經拔出


空殼

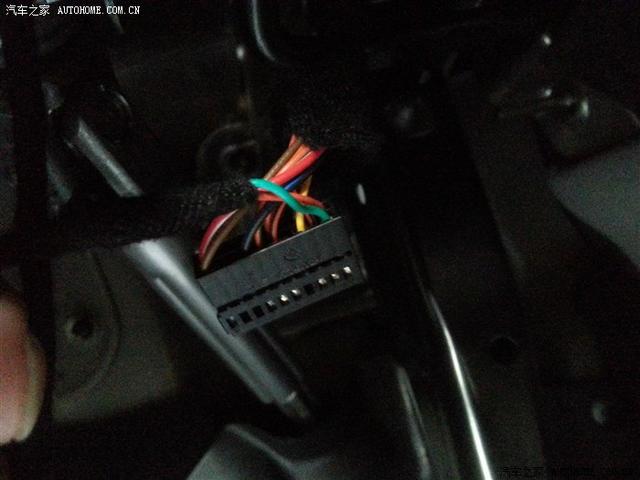

橙色和綠色CAN-BUS線分別插入10，20號針位

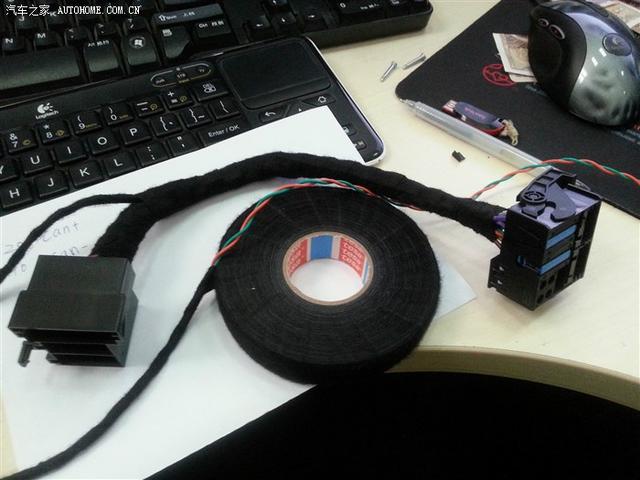

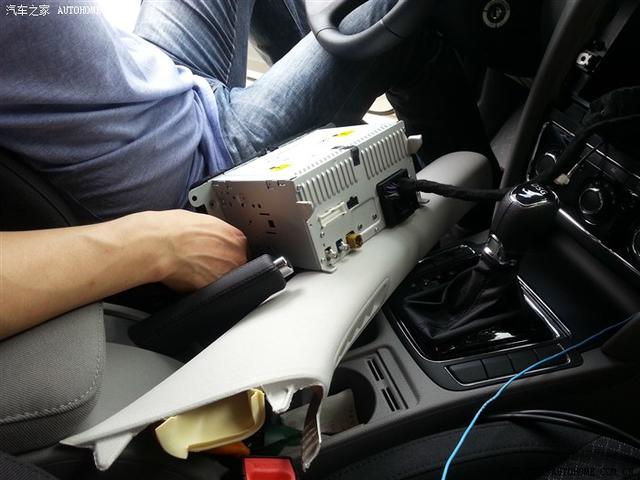

轉接線束，用線束膠帶纏好

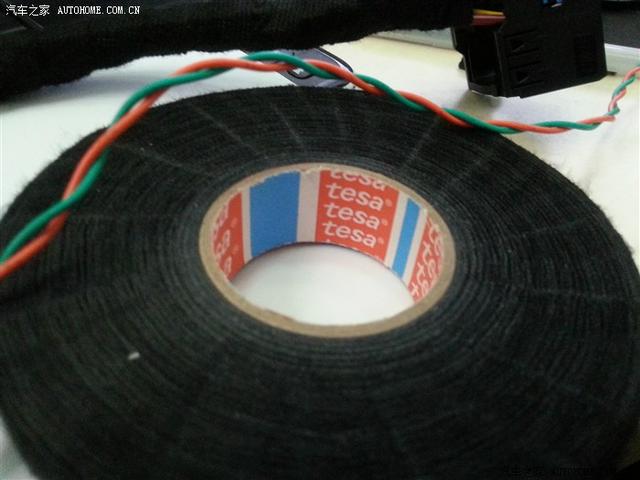

德國TESA線束膠帶

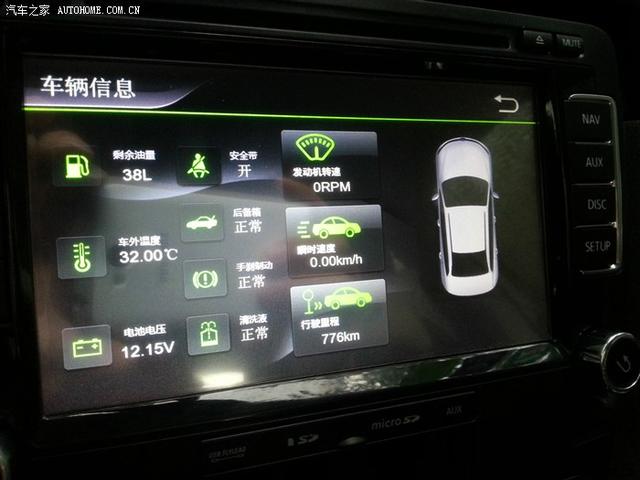

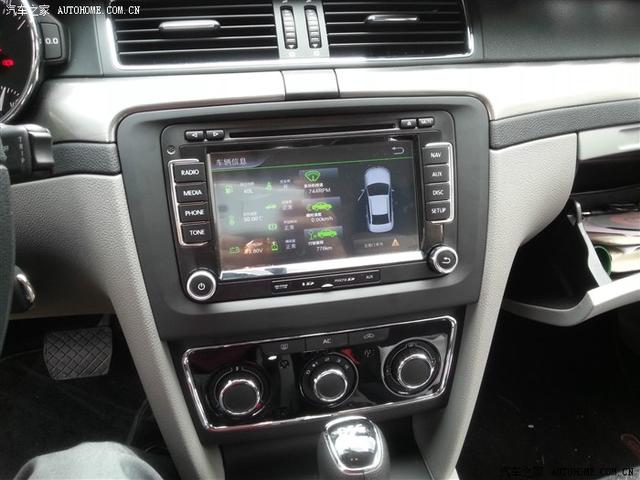

接好后，顯示車輛信息， 表示CAN-BUS通訊正常


扣好面板框，原廠貨就是吻合！

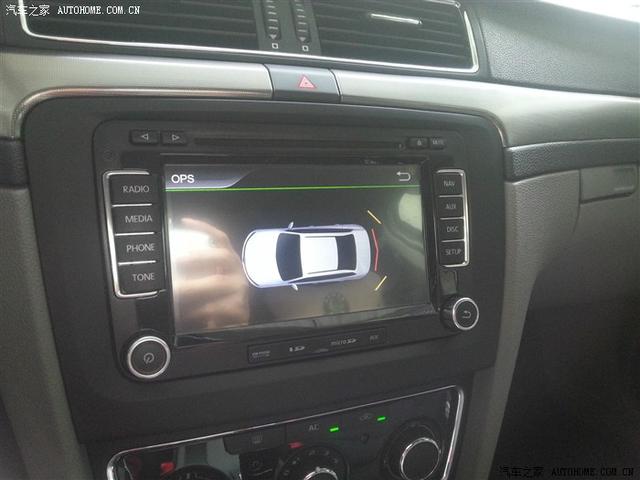

OPS

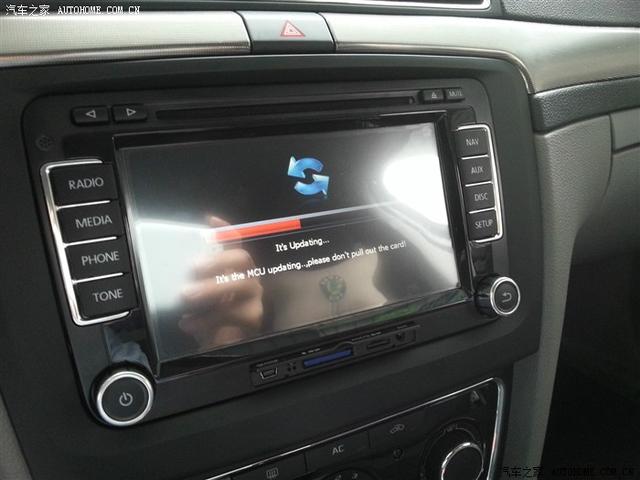

升級MCU

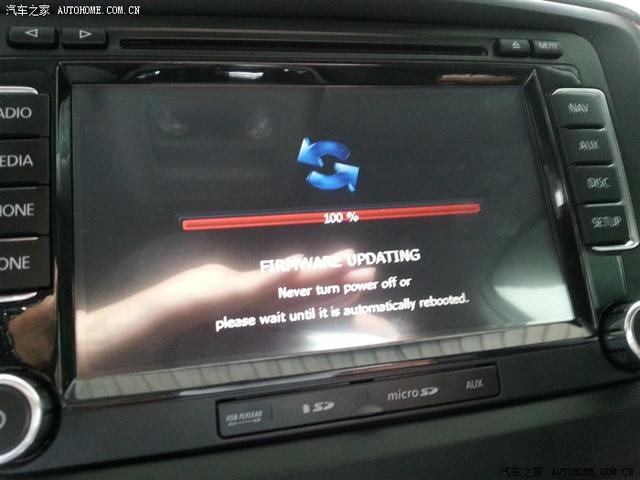

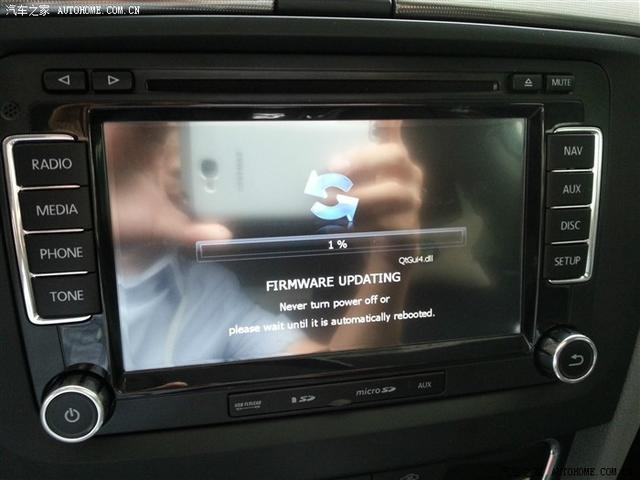

升級固件


升級固件

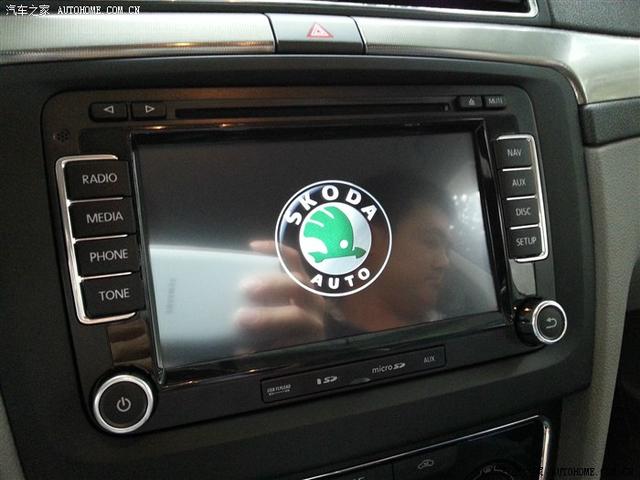

自己做的開機畫面


自己做的全黑背景開機畫面，喜歡的兄弟拿去用！


可視倒車篇

本來不想折騰可視倒車的，本人雖然新手，但是在廣州，按駕考新規拿到的駕照，各科考試也是一次擼過的。所以在駕校還是學到了些基本功，比如倒車入庫和側方位停車，目前還沒遇到什么困難。哈哈！另外，加裝可視倒車要掰開各種內飾板走線，感覺挺傷車的。

不過，在論壇里看見其他車友們曬的可視倒車效果后，我的手就開始癢了！什么虛擬轉向軌跡的，簡直酷斃了！再也不用停車后開車窗伸脖子看方向盤是否回中了！

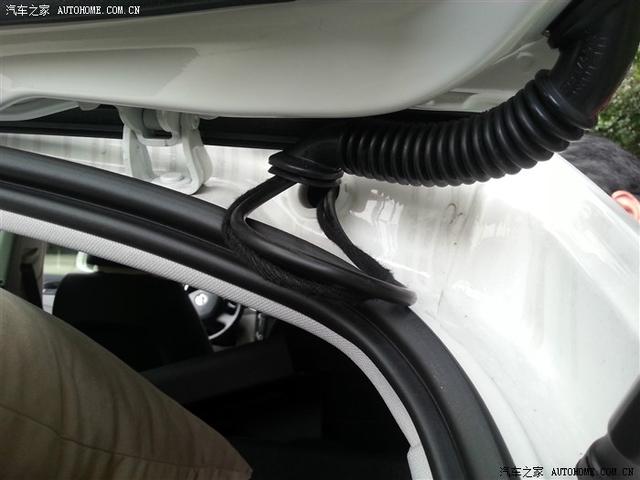

于是，某寶買了專用扣手?jǐn)z像頭，秋葉原無氧銅視頻線，鍍金RCA公母插頭，JST電源線連接器，KSS尼龍?jiān)鷰В遗笥岩四透邷仉娫淳€(xiàn)等材料，掰開行李箱飾板，右側A柱飾板，右側B柱飾板（后來想想其實可以不拆這個），右側C柱飾板，視頻線和電源線走中控臺內，轉到A柱，再轉頂棚飾板內，一直穿到行李箱蓋上。這里說一下，右側的行李箱與車身間的線束護套波紋管比左側的粗一下，比較好穿線，所以右側走線。另外，兩條線束，攝像頭出線全部用TESA線束專用絨面膠帶纏繞，避免震動時產生異響。電源線全部用JST連接器連接，再纏上線束專用膠帶，安全可靠。廣州的夏天，動一下就是滿身汗，車內施工更是艱苦，折騰了半天，終于把可視倒車安裝好了！順便說一下，攝像頭內置了標尺線，但是可以禁用，方法很簡單：剪開攝像頭線束上的白色跳線即可，這樣標線就不會凌亂了！這個步驟我忘記拍照了。

最后，測試可視倒車，方向盤隨動虛擬軌跡，OPS同屏顯示一切正常，圖像清晰！

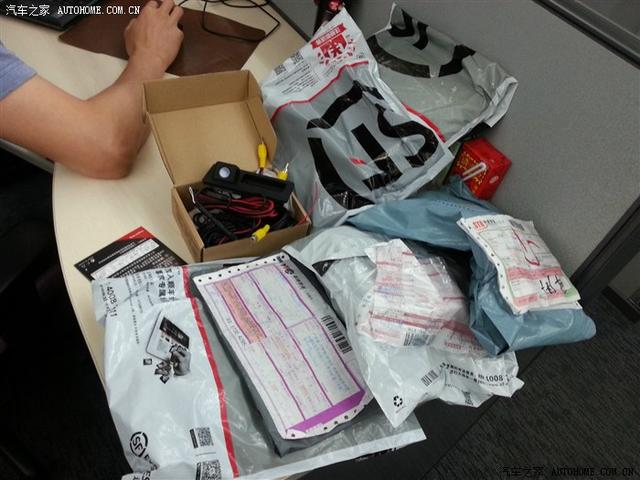

某寶大采購

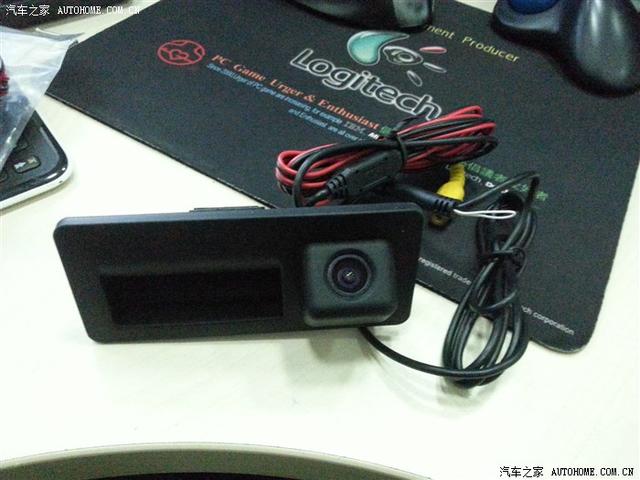

扣手?jǐn)z像頭，與奧迪 A4L 通用，看到那個白色的跳線了么，剪開之，內置的標尺線就消失了！

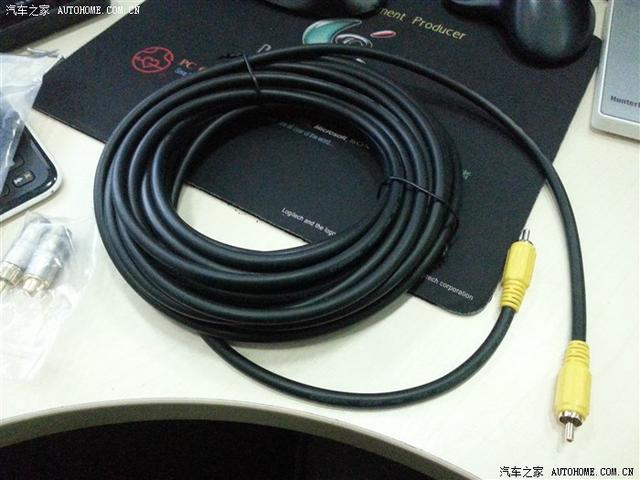

秋葉原 OFC 視頻線

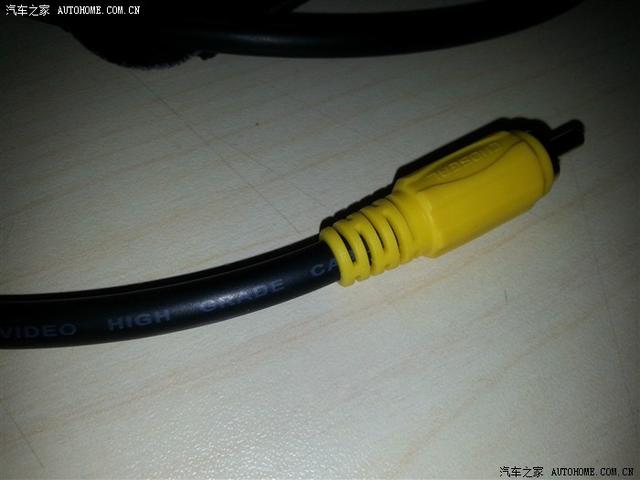

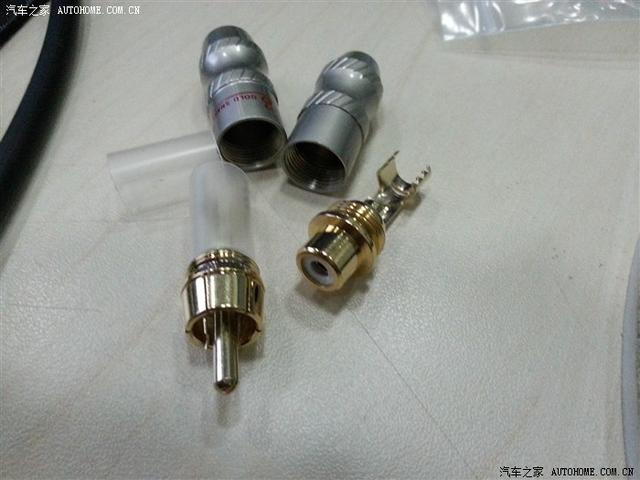

金蛇RCA公母鍍金插頭

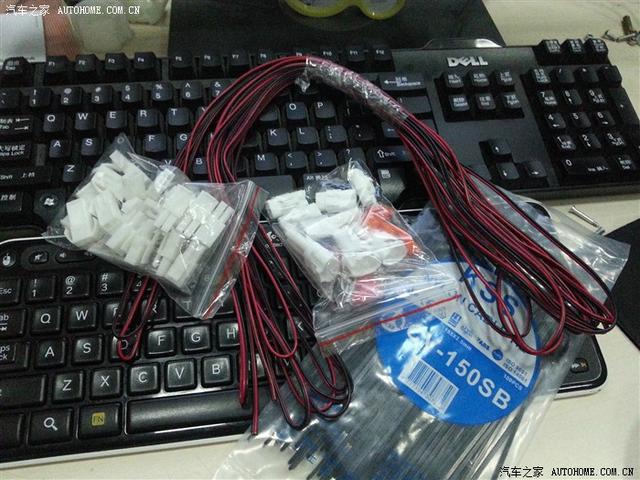

連接器，電源線，KSS扎帶等。

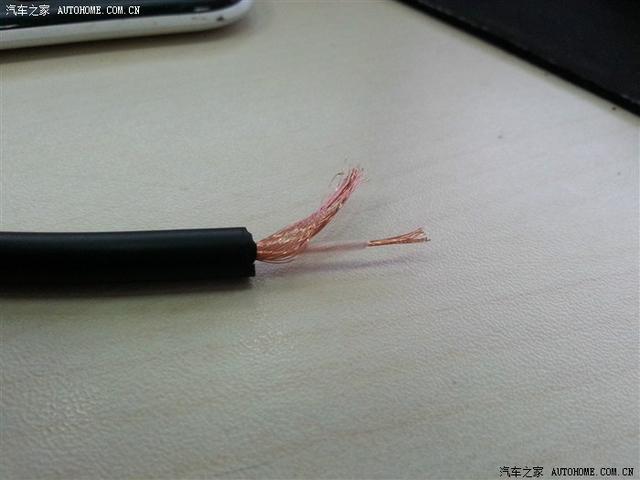

視頻線很給力！

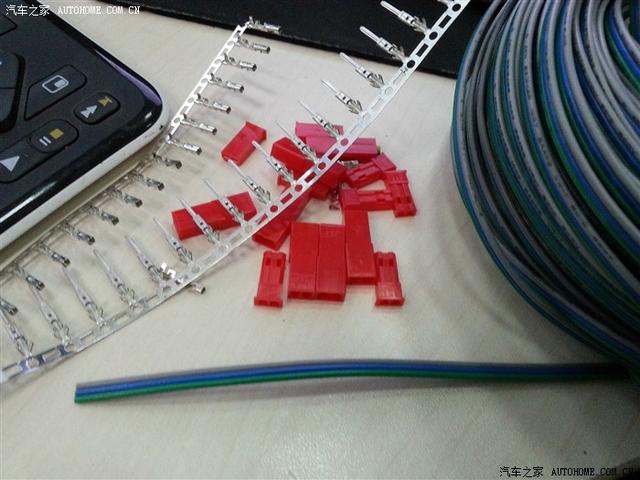

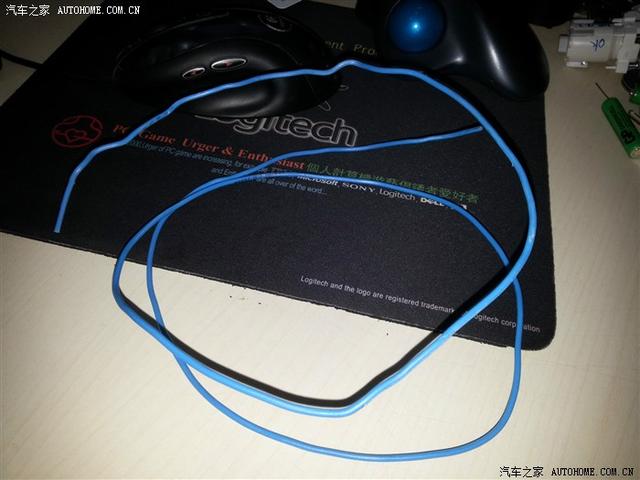

ＪＳＴ連接器及端子，耐高溫電源線，最終的選擇


穿線必備的硬銅線


視頻線

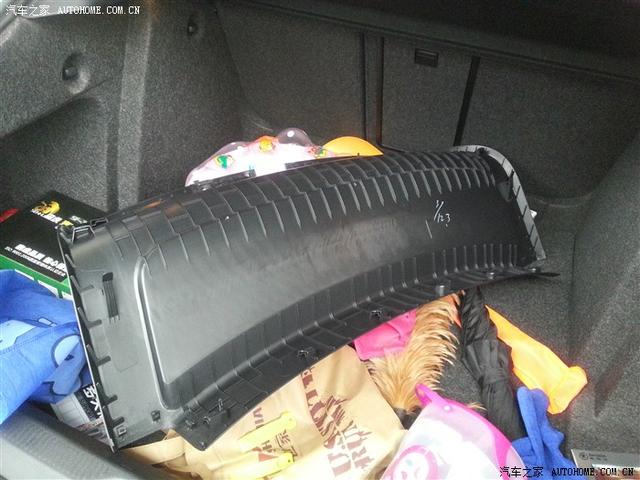

行李箱飾板，掰壞了兩個扣子，某寶買了

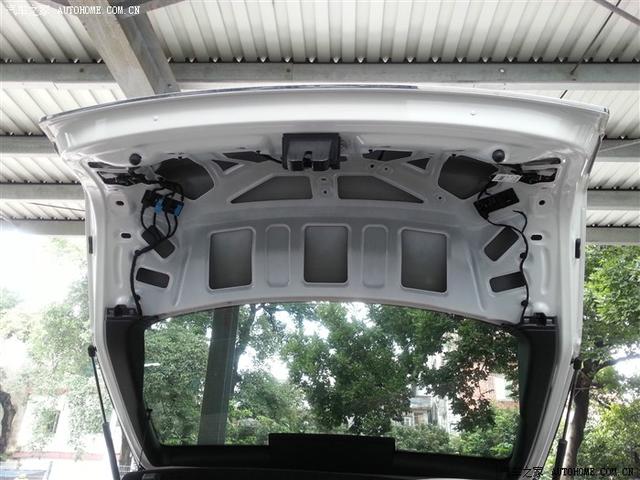

走線之前的樣子


開始走線

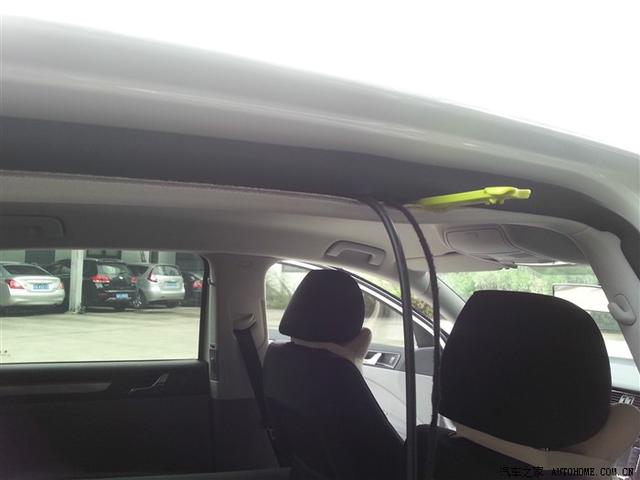

穿線到車身內飾板


繼續穿線

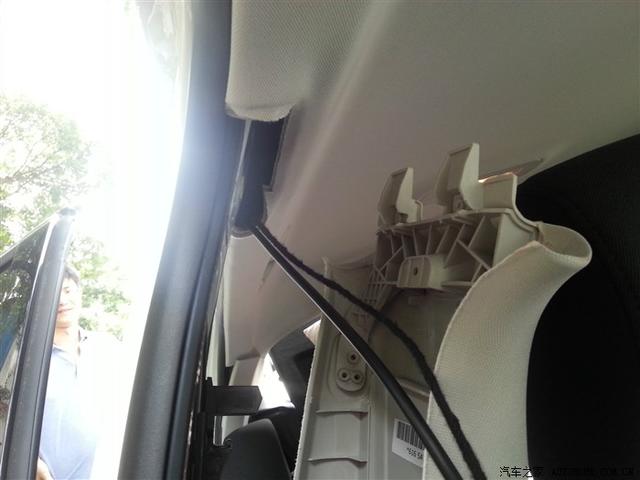

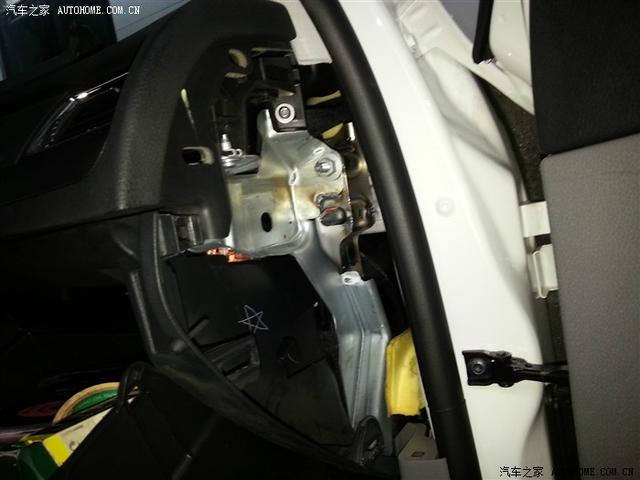

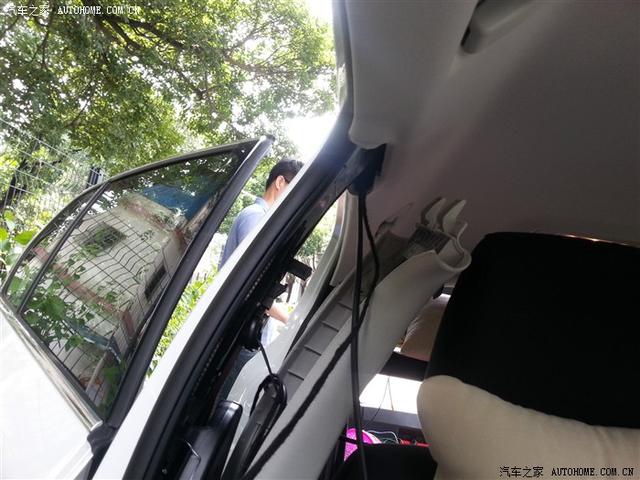

走到了Ｂ柱，Ｂ柱飾板掰開，好難裝回?？照{(diào)出風口比較難對接。后來想想，可以不拆Ｂ柱飾板，用銅線可以穿過。


再來一張看看

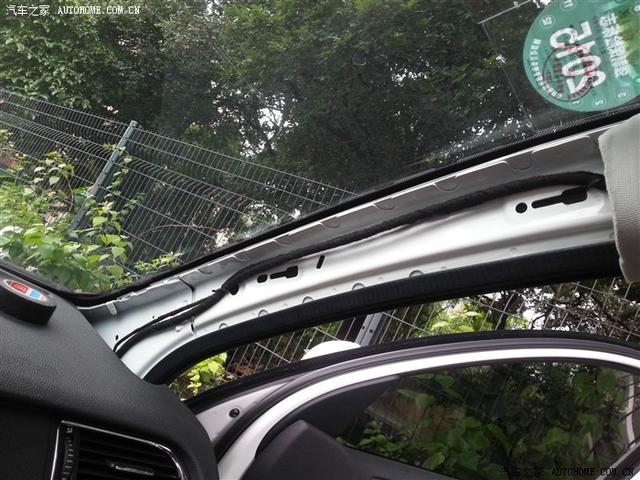

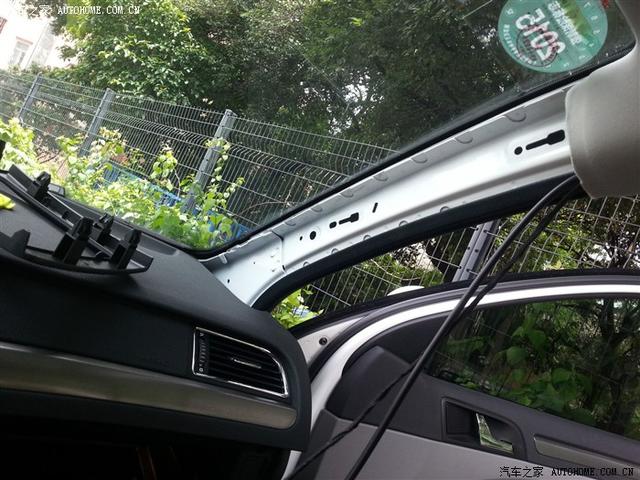

Ａ柱飾板掰開


同事過來幫手！謝謝！

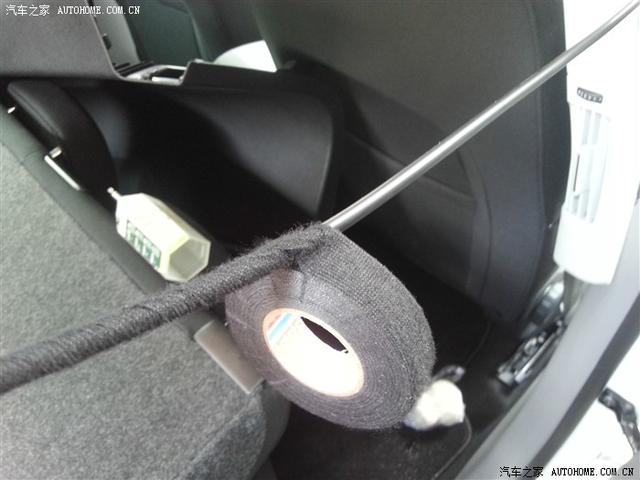

纏線束膠帶，避免異響


拆的一塌糊涂


Ａ柱內用扎帶固定好線束

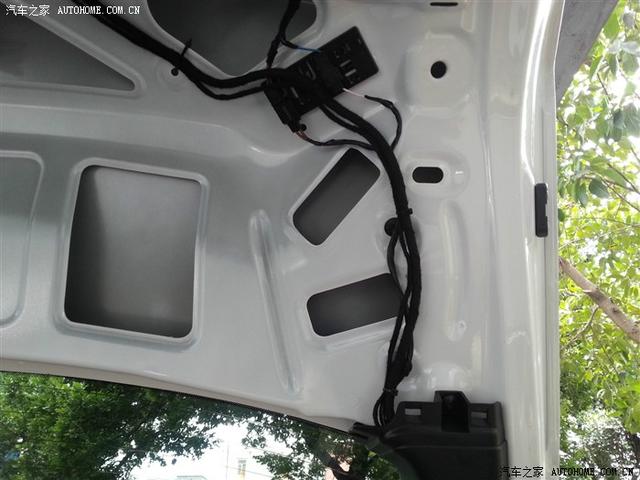

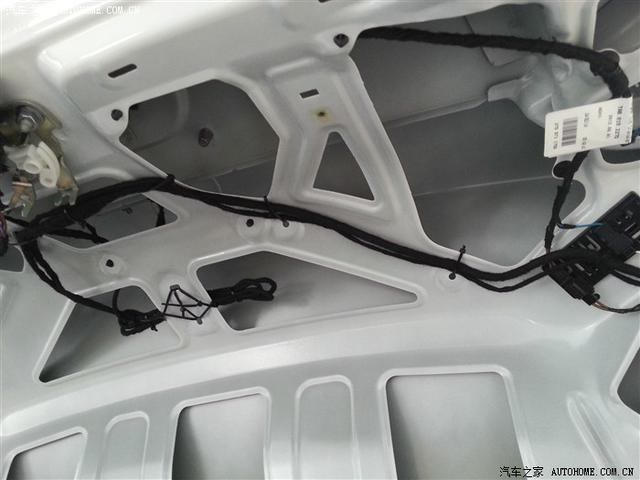

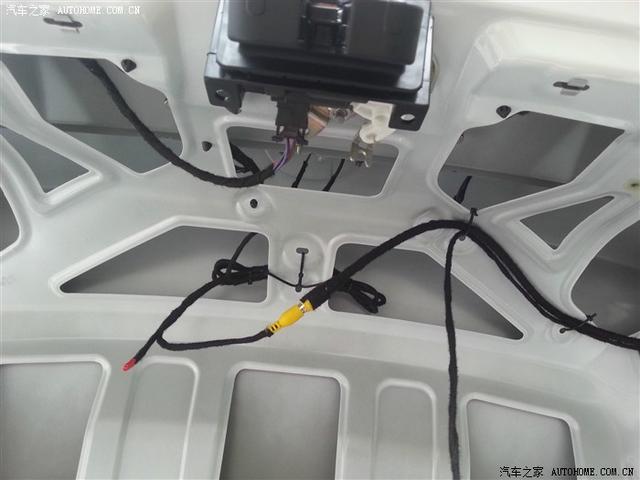

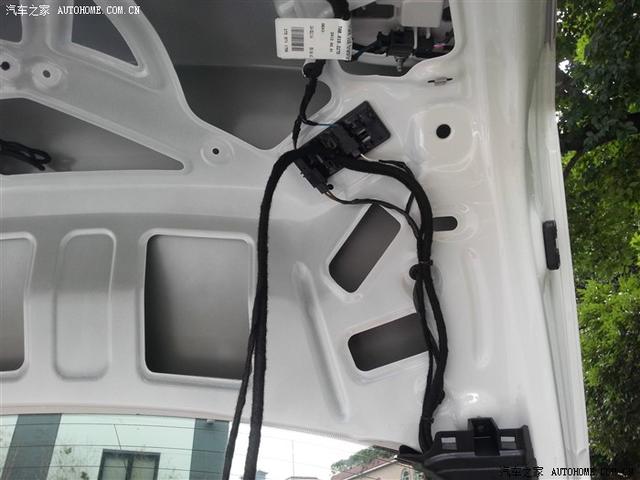

行李箱蓋內的走線多用扎帶固定


插頭插好


最后完成走線的樣子


攝像頭吻合度非常高，扣手開關靈敏

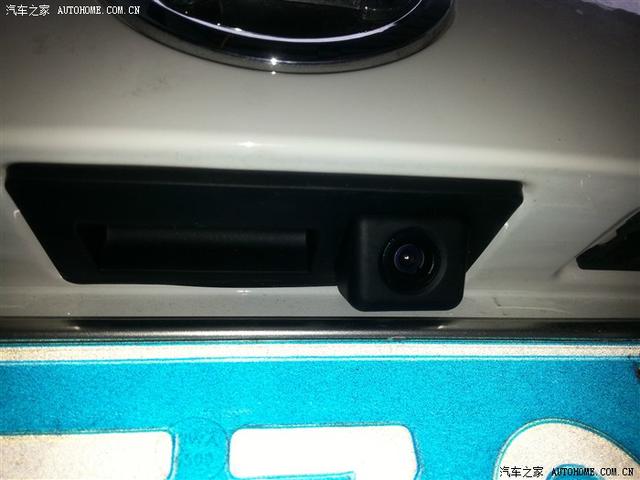

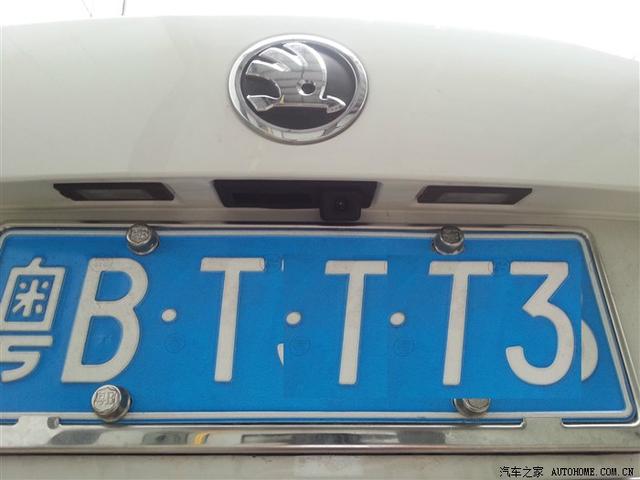

攝像頭特寫


裝好，成功顯示圖象

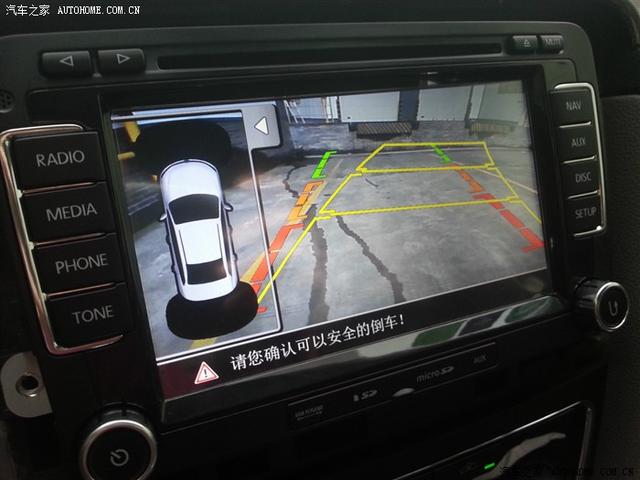

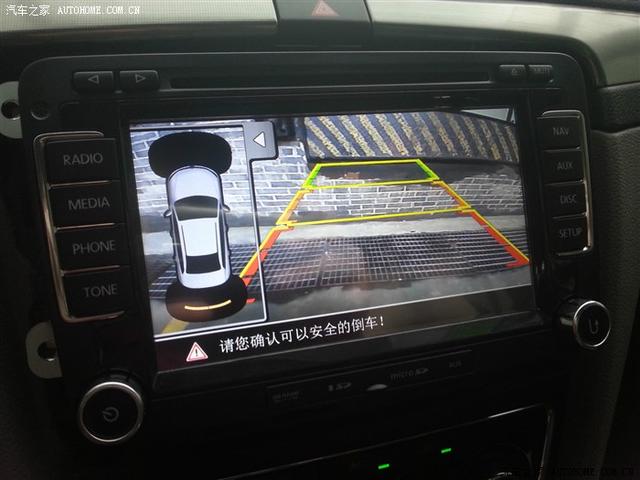

虛擬轉向軌跡


SV2313貼膜篇

SV2313的觸控屏幕是電阻式觸控屏，電阻式觸控屏相對電容式觸控屏的優點是穩定，抗干擾能力較強。缺點是電阻膜比較脆弱，并且需要按壓形成形變才能操作有效。使用導航，手寫的時候會對電阻膜造成磨損，時間一長就變成大花臉了。所以，給屏幕貼膜還是需要的。

主機剛到手的時候隨便用格子膜切了一塊保護膜貼上了，可是四周的貼膜邊緣都有翹邊，因?yàn)槊拦さ肚懈顣r(shí)產生了微小的形變吧！這樣不完美。所以我在某寶買了2張Yoobao iPad 1代的屏幕保護膜，9塊多一張，可以切成2張SV2313的屏膜了！想必是Yoobao當時高估了自己貼膜的銷量了吧！哈哈！

想到切割后的膜還是會翹邊，干脆把主機拆了，把屏幕直接拿出來，貼個全覆蓋的膜！不會翹邊，也不會看到保護膜的邊！
PS：拆機會失去保修，請勿模仿！哈哈！

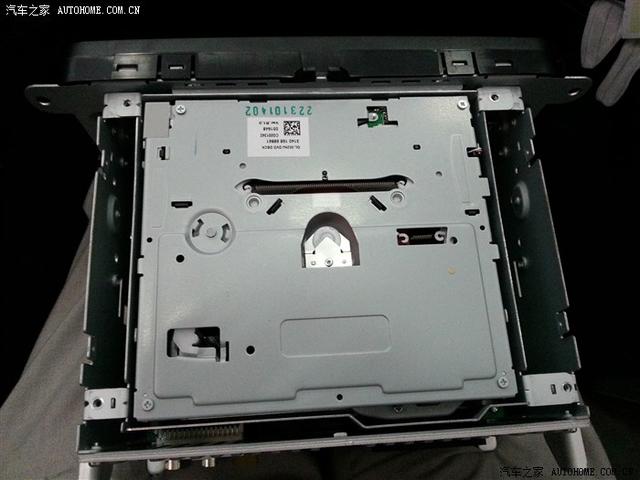

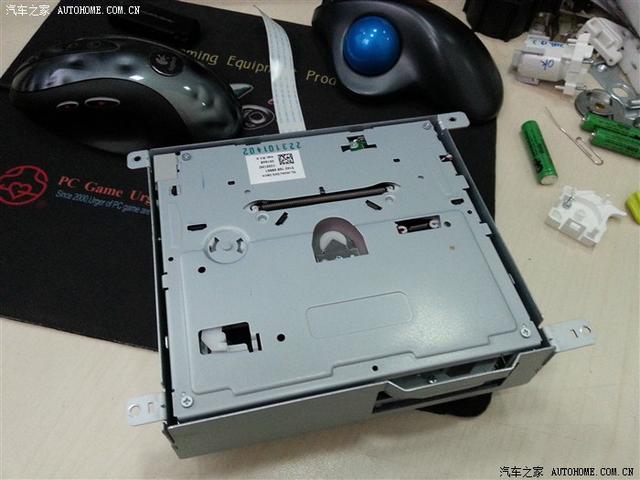

拆掉上蓋板，首先看到的是DVD機芯

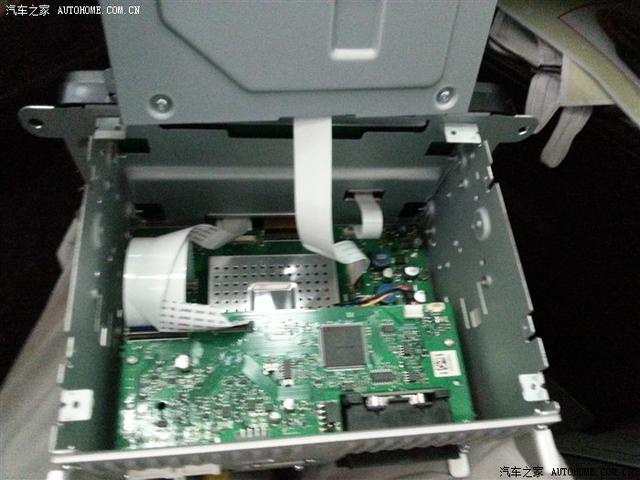

拆下4顆機芯支架螺絲，抬起機芯，拆下排線


DVD機芯拆除


拆掉DVD機芯的樣子


拆掉4顆螺絲，把前面板部分拆下

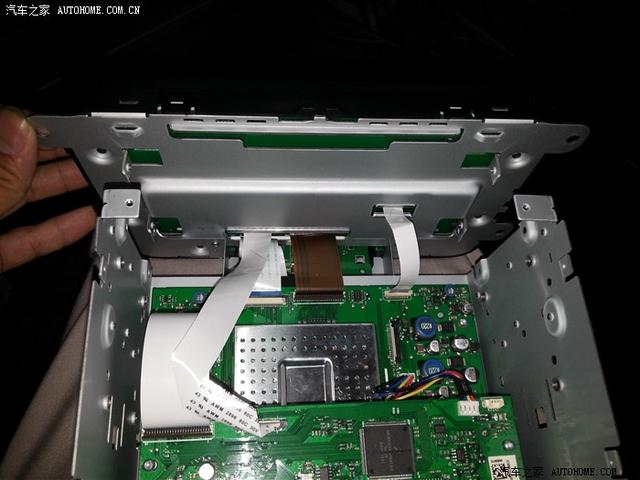

拔掉所有的排線，分離前面板組件

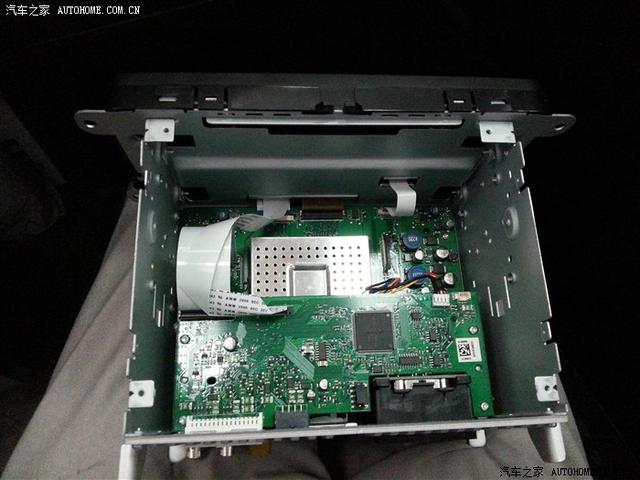

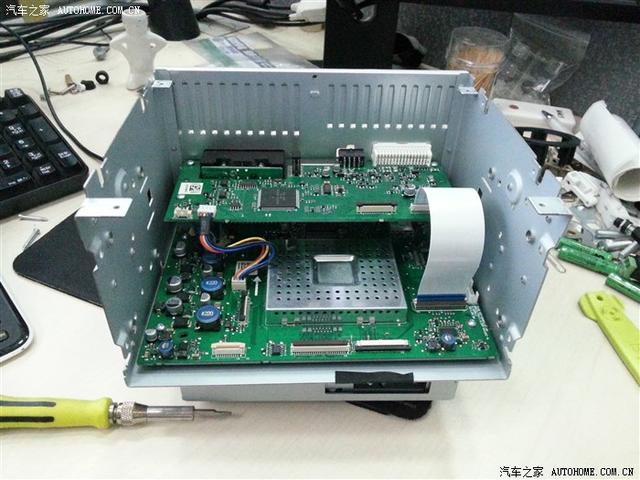

主板部分，鐵殼里面應該就是CPU，RAM，ROM吧！

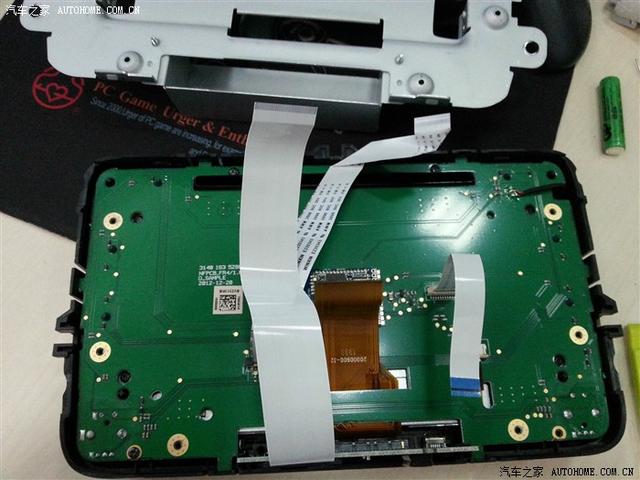

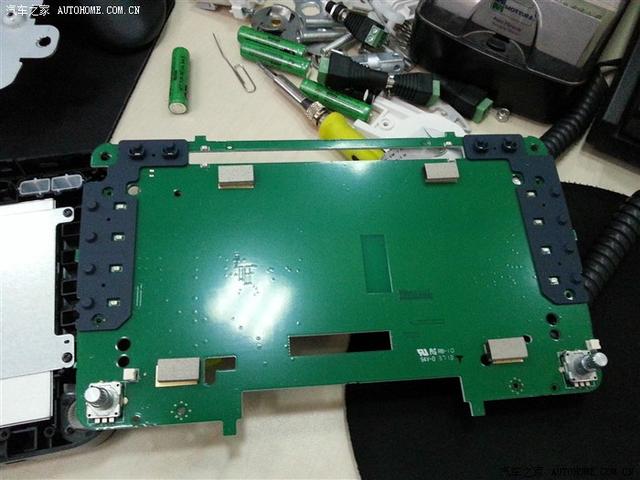

接下來把金屬板拆下，露出前面板主板


近照


拆掉固定螺絲，把前面板主板翻開

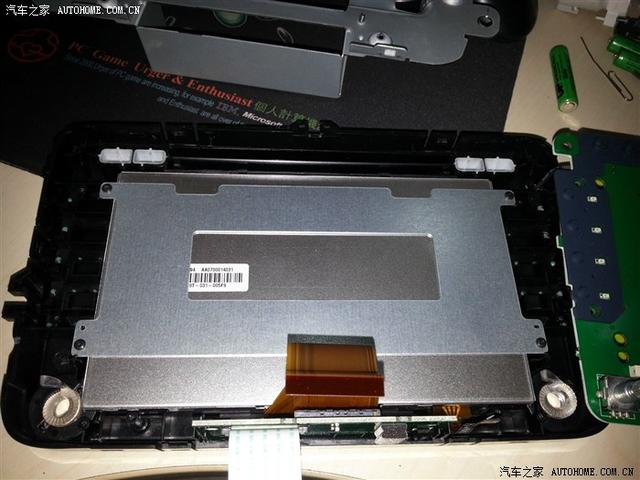

馬上就拆到屏幕組件了

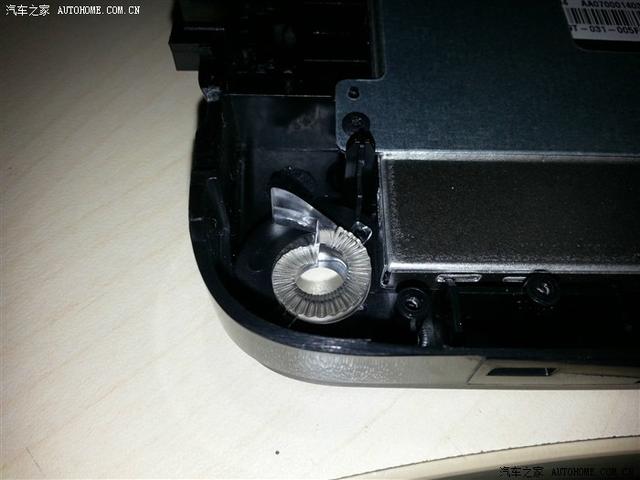

旋鈕導光板，前同事的專利設計

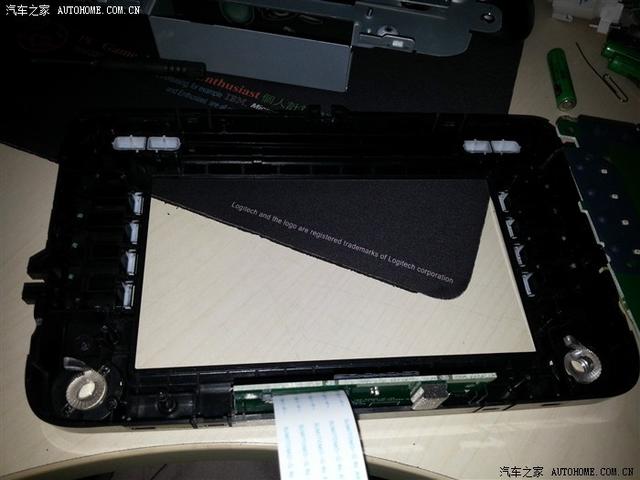

屏幕拆下來后，面板組件

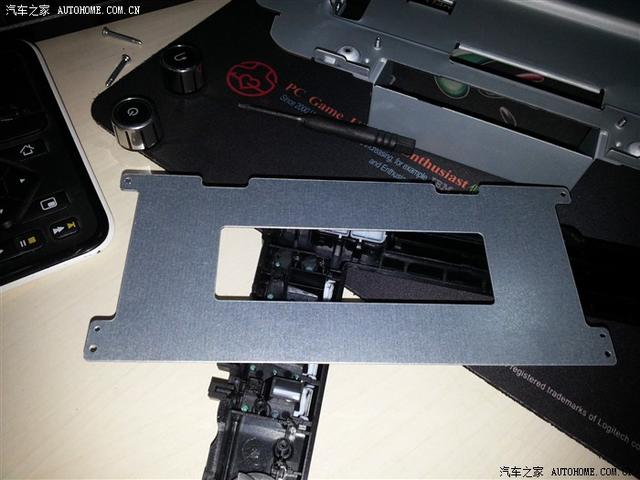

固定屏幕組件的蓋板


旋鈕

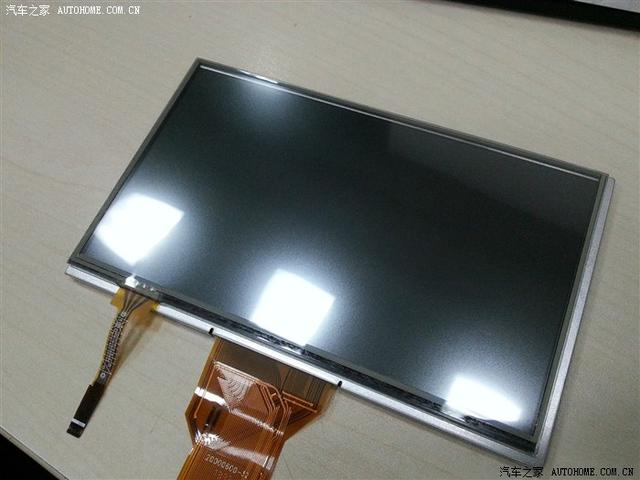

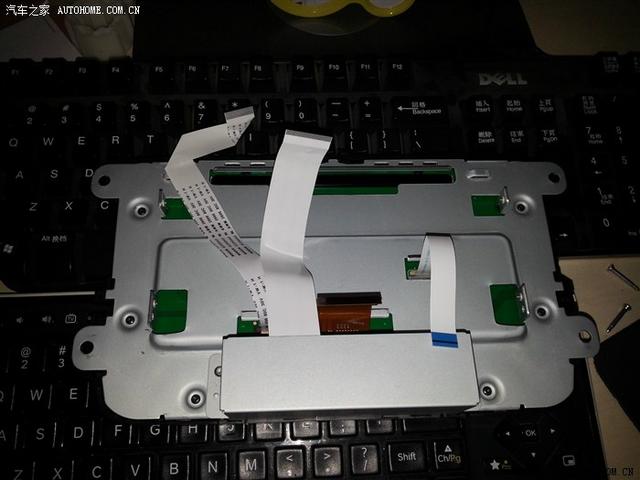

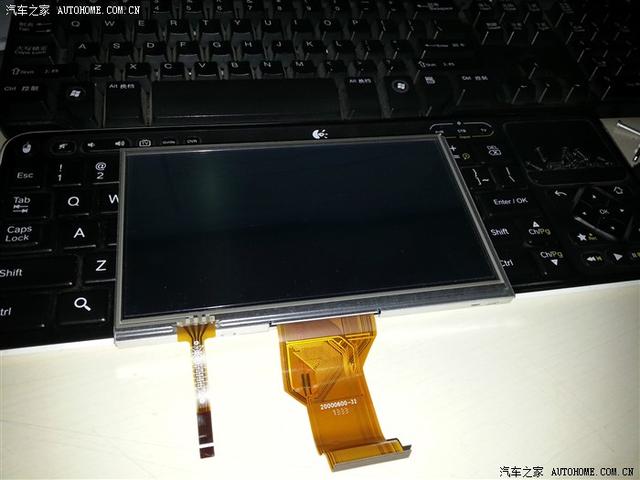

屏幕組件

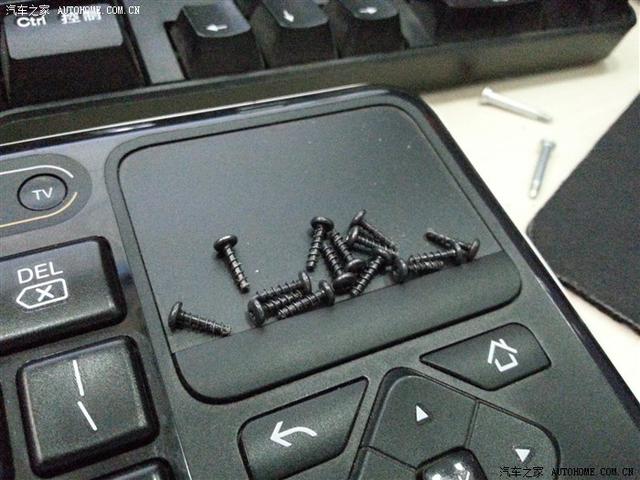

好熟悉的螺絲

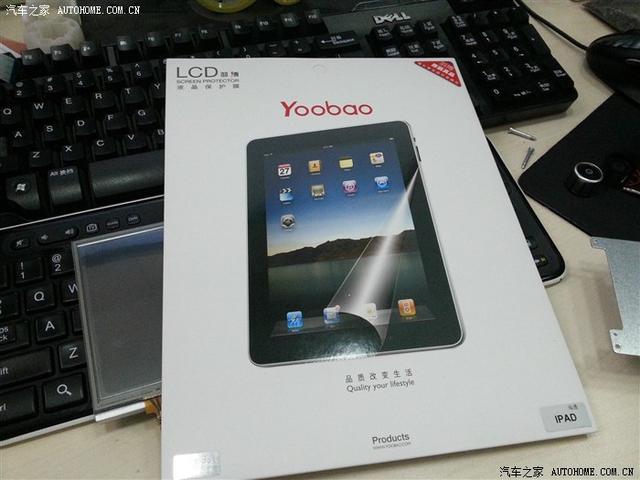

Yoobao貼膜，超值

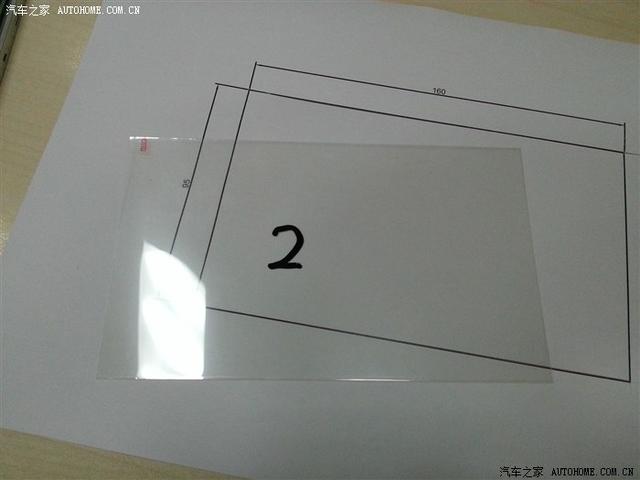

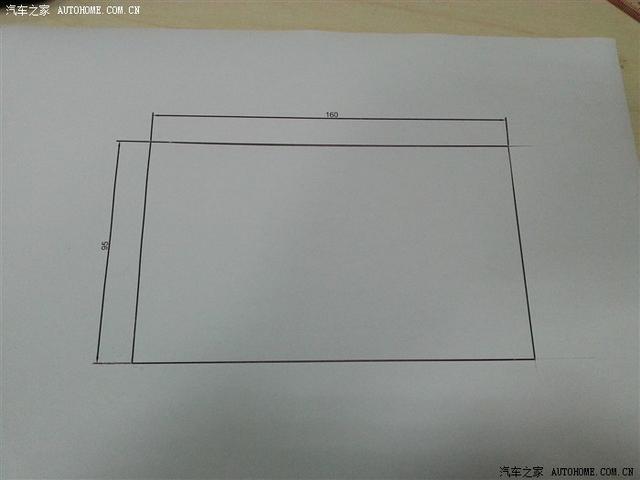

屏幕的尺寸，畫了圖，把貼膜按在上面切割


切好了！要標記好正反面。


貼好，無灰塵，無氣泡，最主要的是不翹邊并且全覆蓋！

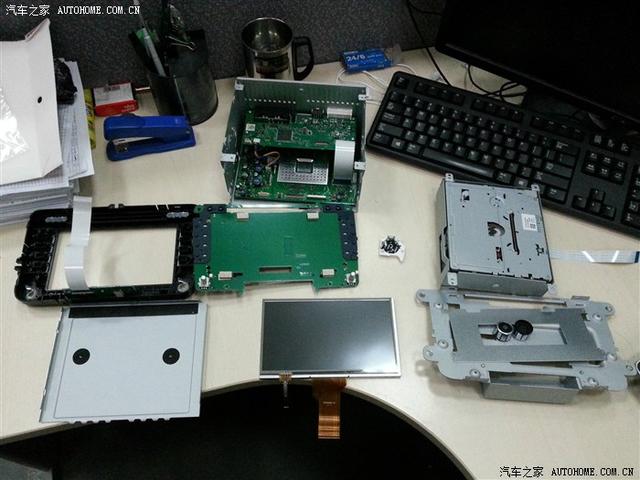

所有組件及零件


裝回屏幕

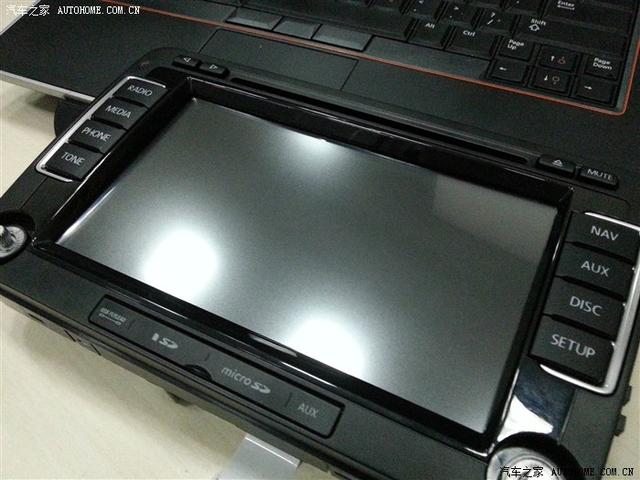

閃光看看，沒有翹邊，看不出任何貼膜痕跡，完美了！

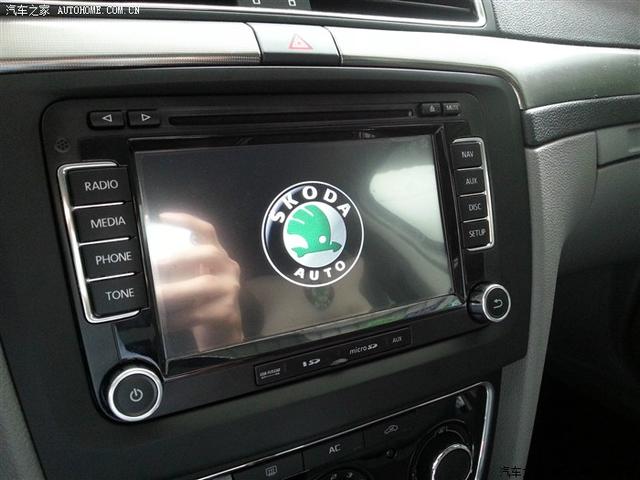

裝回的步驟就不發圖片了，來張裝好車的開機畫面，各項功能正常，完美貼膜成功！


至此，對速派的改裝告一段落，后期還要折騰一下真皮多媒體方向盤和行車記錄儀。
以上純屬個人愛好，如果有高手覺得哪里做的不足，還請多多指教。
