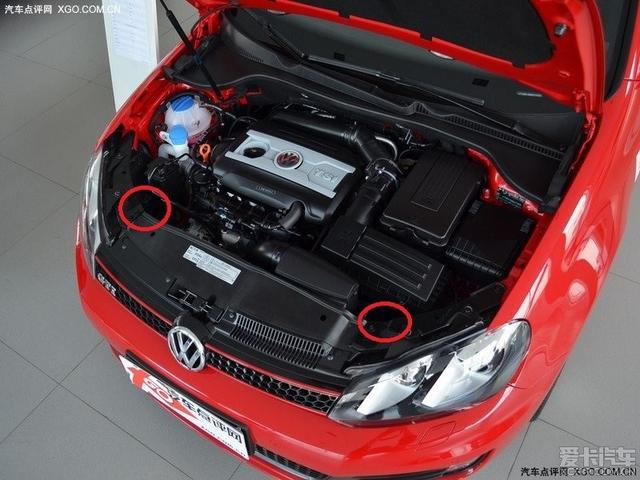

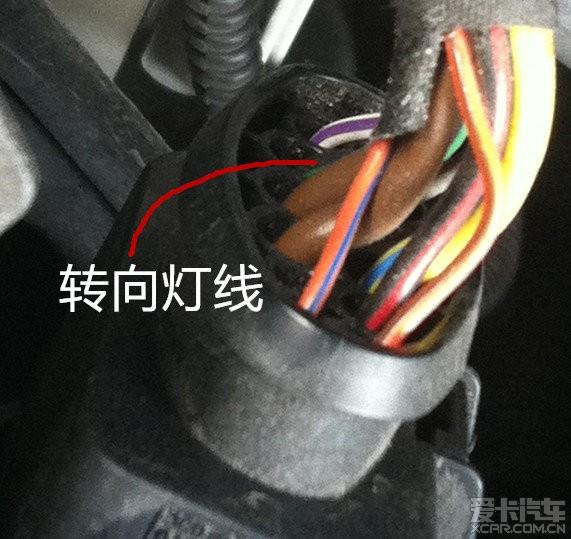

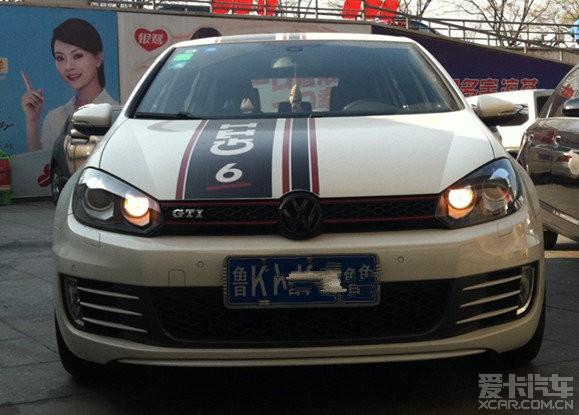

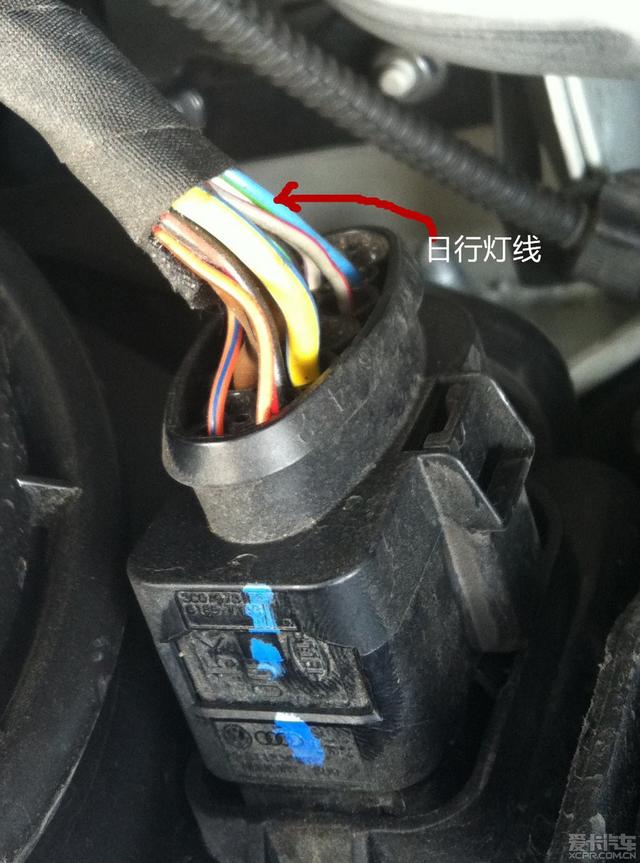

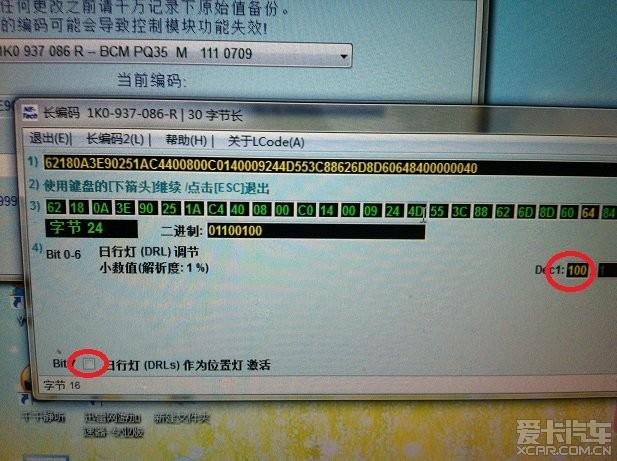

聲明：本帖系轉載于愛卡汽車論壇 作者:sipho,版權歸作者以及愛卡汽車所有。 先上圖：  一直比較喜歡北美風格的轉向燈做日行燈，但是北美版的GTI也只能用近光燈做日行燈，經過研究，終于搞定，方法如下： 蘿卜白菜各有所愛，有人可能不喜歡改成這樣，請自動過濾下面的內容，不要在回帖中說些無聊的話，謝謝 原理：2012款GTI的氙氣大燈和J519模塊上默認包含日行燈線路，只是在電路圖上標示為“未占用”，淚眼大燈可以無需改線直接安裝，但本人不喜歡淚眼那種無連續性的LED。轉向燈是21w的燈泡，日行燈默認功率是19w，相差2w，接上去不會報警。將日行燈線并線到轉向燈上就能實現轉向燈日行燈，而不需要對J519模塊做底層編碼。 改完效果：日行燈只有在打到自動大燈檔位才會亮，晚上近光大燈開啟后日行燈熄滅，拉手剎日行燈熄滅。日行燈時以30%亮度（可以在09模塊調整亮度比例）點亮，轉向時對應方的轉向燈以全亮度閃爍，另一邊不變（最好的效果應該是打轉向的時候另一邊的轉向燈熄滅，暫時未找到合適的方法實現，但北美模式就是這樣），任何狀態都不影響轉向燈的功能。開啟日行燈時后尾燈不亮，不報警。日行燈的開關可以在儀表板中選擇開關。 下面我們一步步來實現 1、 跨線： 左大燈按照電路圖：J519 T52A/10黑白線對應大燈14腳插頭9黑白線—轉向燈線 J519 T52A/6藍黃線對應大燈14腳插頭12藍黃線—日行燈線 將這兩條線從J519或者大燈插頭接線處并線 右大燈按照電路圖：J519 T52A/28藍綠線對應大燈14腳插頭12藍綠線—日行燈線 J519 T52C/50黑綠線對應大燈14腳插頭9藍黃線—轉向燈線 將這兩條線從J519或者大燈插頭接線處并線 圖片以右前大燈為例，因?yàn)橛仪按鬅糁車臻g比較大。 并線有多種方法，請自行考慮牢固、安全的并接方法，J519的拆裝請自行論壇搜索。   2、5053編碼設置 GTI的J519為1K0 937 086R 如圖將以下選項打勾或修改 用霧燈或者近光燈做日行燈的，把相關選項去除。      完成。 關于編碼： 1 01 BCM default ROM 1 2 02 VW360 Halogen VW360 RdW TFL_0 ROM 2 VW360 VW360 halogen RdW TFL_0 Rom 2 3 03 VW360 Halogen VW360 NAR TFL_0 ROM 3 VW360 VW360 halogen NAR TFL_0 ROM 3 4 04 VW360 GTI Halogen "VW360 RdW TFL_0_LED + LED_SBBR" ROM 4 VW360 GTI halogen "VW360 RdW TFL_0_LED + LED_SBBR" ROM 4 21 15 VW360 GTI Halogen "VW360 RdW TFL_0 +LED SBBR" ROM 21 VW360 GTI halogen "VW360 RdW TFL_0 + LED SBBR" ROM 21 31 1F VW360 Halogen "VW360 NAR TFL_0+LED SBBR" ROM 31 VW360 halogen "VW360 NAR TFL_0 + LED SBBR" ROM 31 32 20 VW360 Halogen VW360 NAR TFL_0_LED ROM 32 VW360 VW360 halogen NAR TFL_0_LED ROM 32 33 21 VW360 Halogen "VW360 NAR TFL_0_LED+LED_SBBR" ROM 33 VW360 halogen "VW360 NAR TFL_0_LED + LED_SBBR" ROM 33 34 22 VW360 Halogen "VW360 RdW/Japan+LED_SBBR" ROM 34 VW360 halogen "VW360 ROW / Japan + LED_SBBR" ROM 34 60 3C VW360 XENON VW360 RdW XE TFL_S ROM 60 VW360 VW360 RdW XENON XE TFL_S ROM 60 61 3D VW360 XENON VW360 NAR XE TFL_S ROM 61 VW360 VW360 NAR XENON XE TFL_S ROM 61 62 3E VW360 Halogen VW360 NAR ROM 62 VW360 VW360 halogen NAR ROM 62 63 3F VW360 XENON "VW360 Ska XE TFL_S LED_SBBR" ROM 63 VW360 XENON "VW360 Ska XE TFL_S LED_SBBR" ROM 63 64 40 VW360 Halogen VW360 RdW ROM 64 VW360 VW360 halogen ROW ROM 64 65 41 VW360 XENON VW360 RdW XE PO_LED ROM 65 VW360 VW360 RdW XENON XE PO_LED ROM 65 66 42 VW360 XENON VW360 Ska XE TFL_S_LED ROM 66 VW360 VW360 Ska XENON XE TFL_S_LED ROM 66 67 43 VW360 Halogen "VW360 Ska TFL_S LED_SBBR" ROM 67 VW360 halogen "VW360 Ska TFL_S LED_SBBR" ROM 67 68 44 VW360 XENON "VW360 RdW XE LED_SBBR" ROM 68 VW360 XENON "VW360 RdW XE LED_SBBR" ROM 68 69 45 VW360 Halogen VW360 Ska TFL_0_S ROM 69 VW360 VW360 halogen Ska TFL_0_S ROM 69 以上編碼是J519 09中央電氣系統18字節的釋義，“RdW”指的是北美以外地區，“NAR”指的是北美地區，“TFL_0”指的是鹵素大燈，“TFL_0_LED”指的是帶LED日行燈的前大燈，“LED+SBBR”指的是R20的LED尾燈，從編碼來看，如果實現上面的日行燈模式，改R20尾燈的，應該編碼改為15，我沒裝R20尾燈，所以只是推測，裝了的可以試驗一下，GTI的大燈編碼按照上面的可以隨便改，不會燒毀J519。 看到幾個卡友說，最好有清晰的接線圖，我覺得應該是沒理解從哪里接線，從網上找一張圖，標示一下就明白了。 看這個圖，紅圈部分，前大燈的接線插頭就在這個位置，打開前機蓋就能看到，然后按我說的找好線的顏色，并線即可  后話：其實最喜歡天使眼那種一個圈圈的日行燈，髙七好像就是，下一步準備改造一下，在車燈中加入天使眼。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
