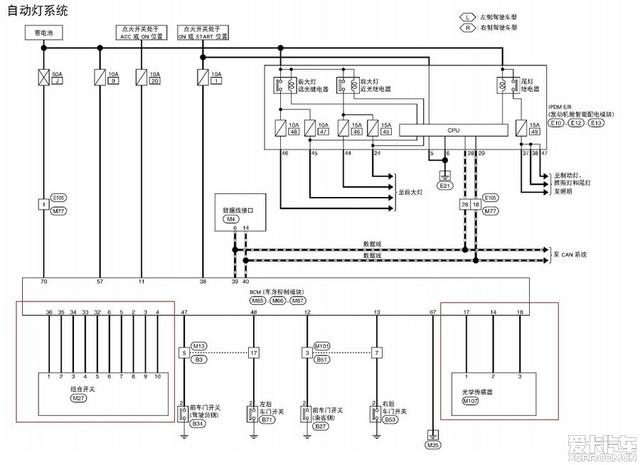

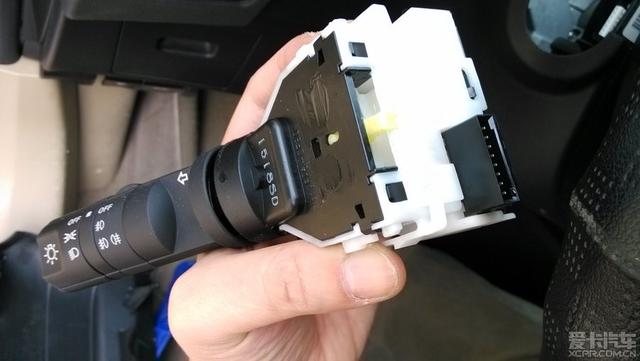

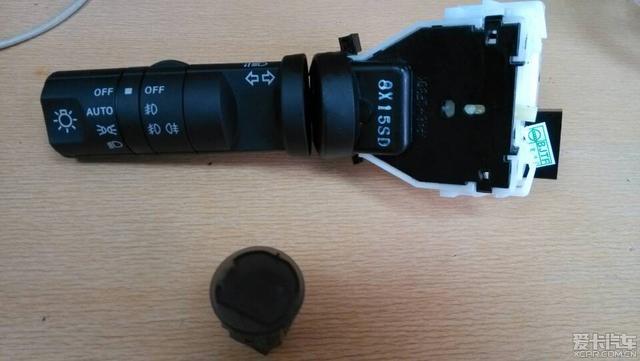

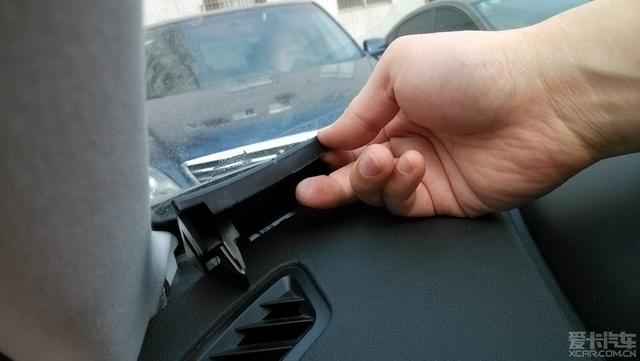

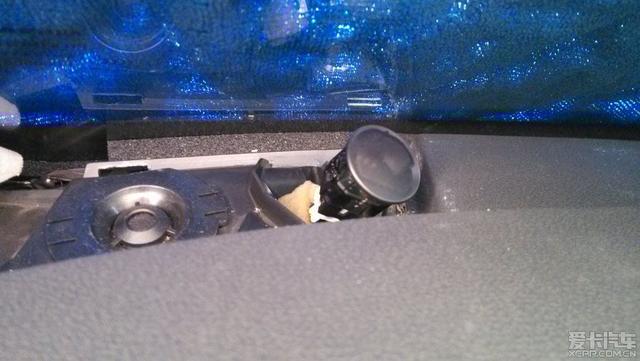

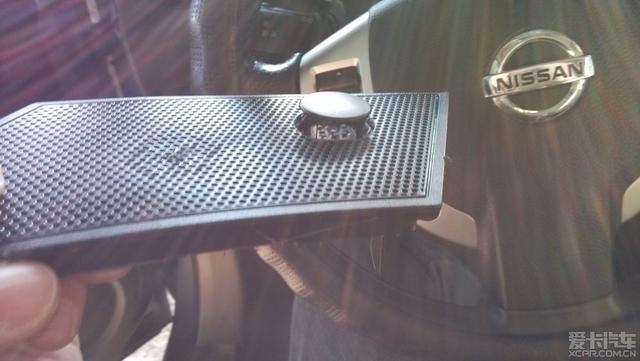

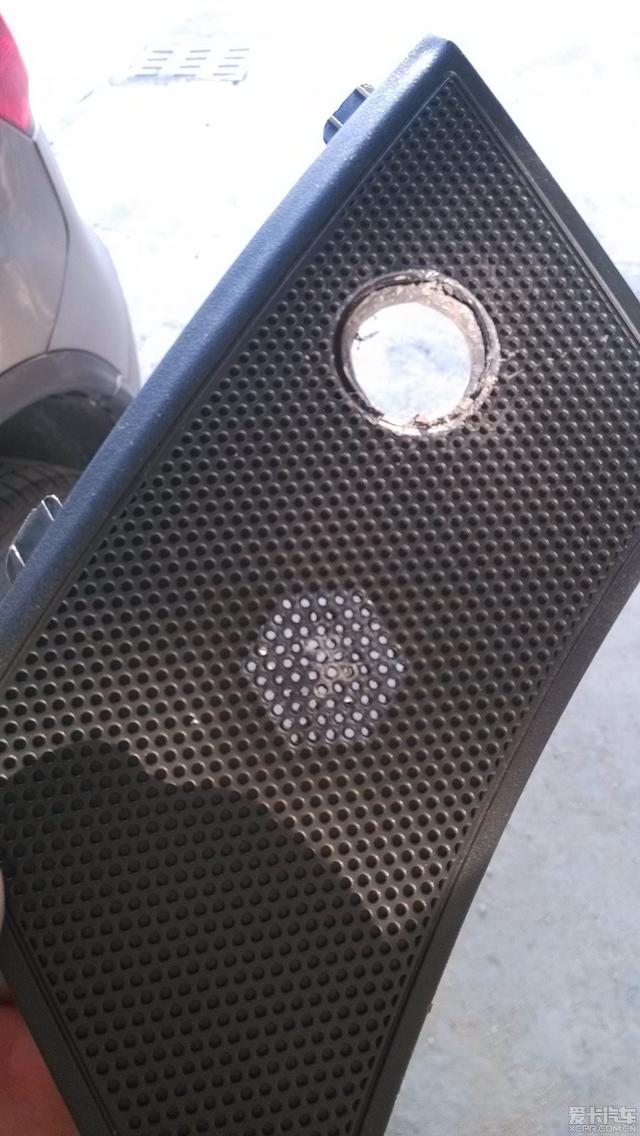

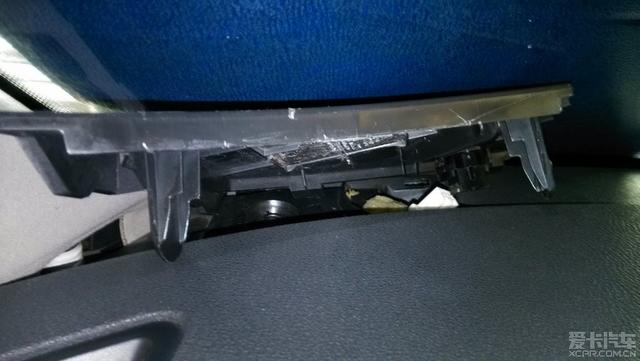

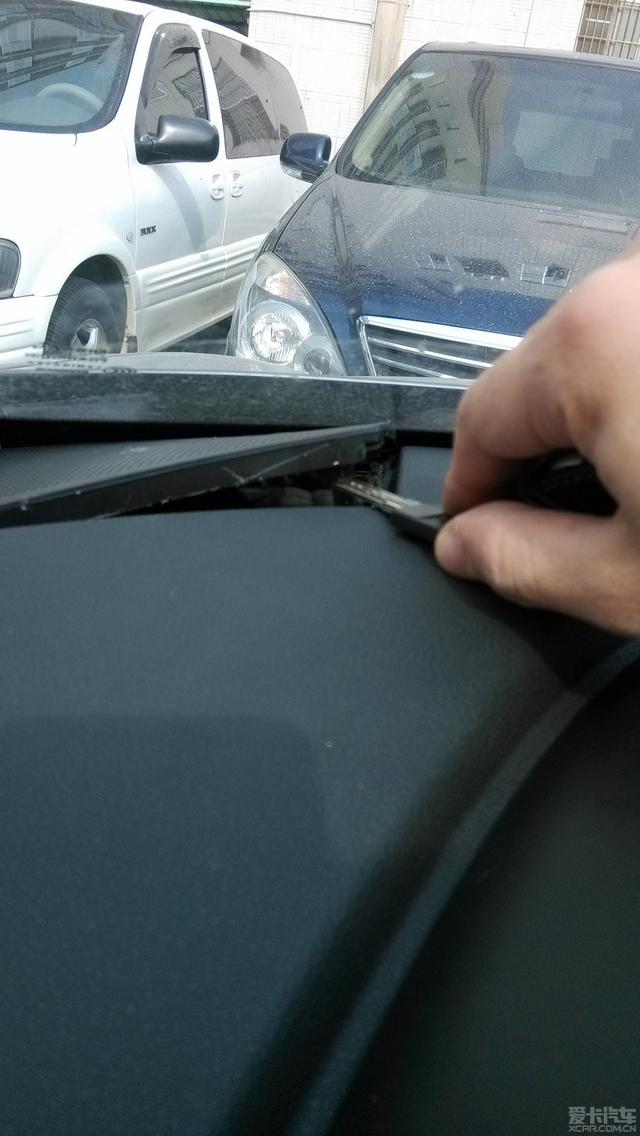

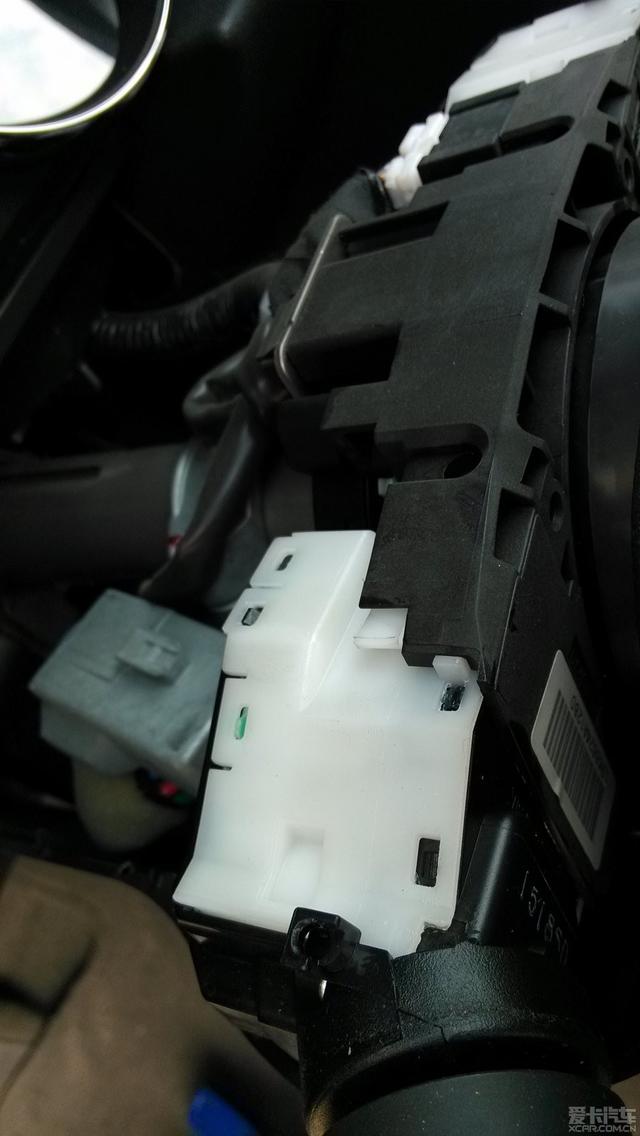

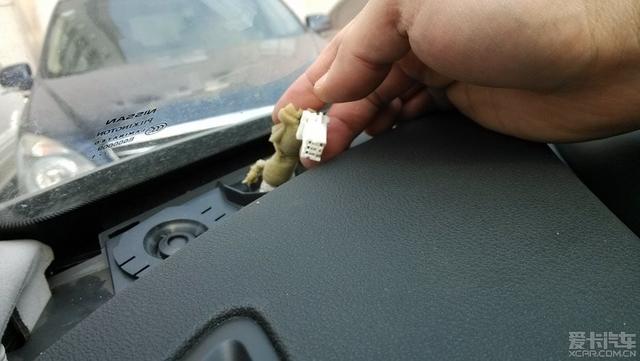

聲明：本帖系轉載于愛卡汽車論壇 作者:悠揚冬天,版權歸作者以及愛卡汽車所有。 在論壇潛付多時，默默的學習高手們的知識，不停吸引別人的經驗。無可否認我是懶人一名，從不發貼。但不影響我對車子的研究。 因?yàn)樗?，通過網絡讓我認識了很多相隔千里逍客好友。業余時間只要有空就常和大家共同研究、探索、改進我們的車車。在這里先感謝眾車友給予的支持和鼓勵。 我對改裝雖然不發燒，但興趣不少。個人改裝方向優先趁向原廠方案，原則是：安全性第一，實用性第二，功能性第三，外觀改裝可免則免。我是完美主義者，沒有十足把握不會貿然下手；事先構想、查找相關資料、分析、反復論證過，確定實施難度，準備工具，然后再開搞。 11年8月提到的逍客灰色 雷 ，至今陪伴我走過59000公里了。兩年多來總體感覺無論是性能、還是外觀都很棒?？梢哉f逍客設計是極其優秀的，只是給蹩腳的生產商、生產工藝和各種減配給糟蹋了。（在這里強烈BS那個生產商和售后，大家都懂的。） 因?yàn)槌Ｅ芨咚伲?jīng)常因?yàn)橥ㄟ^隧道后忘記關閉大燈。為了避免大燈過早報廢，心想為什么只有頂配才有自動大燈？而雷款卻沒有。在加裝高音頭的過程中發現右邊高音罩上安裝了一個感應器（日照傳感器，用于自動空調溫度控制），但左邊的卻沒有，但是卻有一組3針腳的線簇預留著。當時就懷疑是另一種光線傳感器的安裝位，經過檢驗資料發現原來這個位置是給自動大燈的傳感器預留的）。 于是幾個月前就開始著手研究逍客 龍 的大燈電路，車輛配電控制，各線簇、接口針腳定義，分析龍與雷大燈電路的差別，經過與車友以及4s師傅的論證后，得出“可行性90%以上”的結論。事實證明當初的構想完全正確，在這里特別感謝 泰州 的 潘潘 和 肖師傅 ，還有陸師傅 、群主 遼A-網名 、遼A-雨-雷和一眾群友的支持和幫助，促成了今天的主角---------- 全國首例 逍客 雷 自動大燈系統 先上龍的大燈電路圖  1.方案已經確定，準備好材料是必然的。（上面是龍的開關，下面是光線傳感器）  2。開搞了， 準備工具:十字螺絲刀，鑰匙。主要是拆內飾和撬內飾用。  先把方向柱底下紅圈這顆螺絲拆出來。  然后沿著兩邊開關的邊緣把上蓋撬開。要細心，小心，否則就會像我這樣付出粗心的代價是  右邊雨刮開關邊緣開撬。  撬起來的上蓋。  上蓋分離后   3。拆下原車組合開關。 拆開方向柱上蓋后直接就見到組合開關和方向柱連接處（白黑接合處） 留意白膠中間的那個小卡口，底部也有一塊相同的。我們只需要上下同時按住就能輕松把開關取下。  開關下邊同樣位置的同樣卡扣。  取下原車的開關  跟買龍的對比一下少了個 “auto”  幸好雷原車的組合開關接口以及線簇與龍的是一樣的。 4。開拆左邊高音頭， 別問我怎么拆，用什么拆？我是用鑰匙搞掂的。  撬開這邊，往外抽出。  找到光感線簇，雷原來預留。不知火或者他車型有沒有。安裝前，我先用萬用表量過線簇是否正常。點火開關轉到 ON 位，測試線簇1端口輸出為5v,3號端接地?zé)o阻無電壓，很好。萬幸，線簇是好的，說明線簇另一端正常連接到 BCM 。  接上光感測試端口2也正常。判斷光感是否正常：當車外光線明亮?xí)r輸出電壓接近5v，光線暗淡時電壓輸出接近 0 V  5高音罩加工。 高音罩長得是這個樣子，中間幾個小孔是當初安裝高音頭時想鉆的孔。因?yàn)闆]有工具，只能用小刀，釘子，砂紙等簡陋工具作業。 結果鉆了幾個洞丑死了，沒敢再鉆。今次要在上面開個大的光感孔位，所以也就順便把高音孔也開了。結果意外的發現這膠鉆孔特容易。  加工中。。。 沒有電磨，電鉆，一開始死腦筋的從正面直接用手小刀開刮。結果弄得像狗咬般。 后來痛定思痛，從背后下手；結果發現膠質原來很軟，下面墊點東西就能輕松的刺穿，高音孔背面只要稍微磨薄點就能從正面用改錐刺穿，我用的是小號6角刀刺成的網孔。就這樣省下了80元買高音罩的錢了。  大致開好孔后，還是小刀修整；砂紙打磨平整，噴上儀表蠟完工。 試安裝光感。  光裝了光感的底部。 左邊那些狗牙般的孔請忽略。。。   6。萬事俱備，只欠東風。 至于怎么裝？那是再簡單不過了，應用“反向法則”安裝回去。  ============================================================================================================ 自動大燈安裝作業基本完成。 使用方法很簡單， 就是全程 ａｕｔｏ。打開了 auto鍵后，BCM根據外界光線強弱使用燈光。白天光線明亮?xí)r大燈不亮，陰天偏暗時先亮示寬燈，灰暗天氣、通過隧道、能見度低下時會先自動點亮。高燈仍然需要手動打開。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
