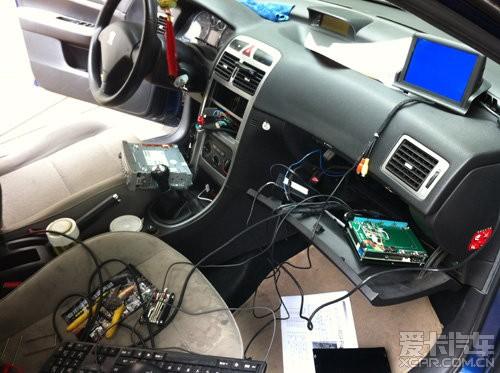

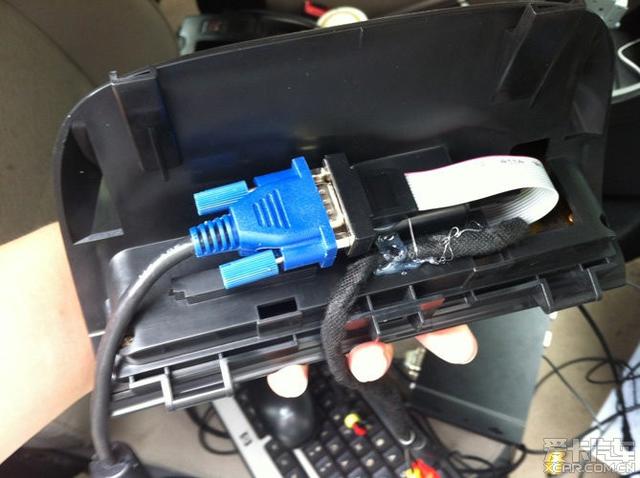

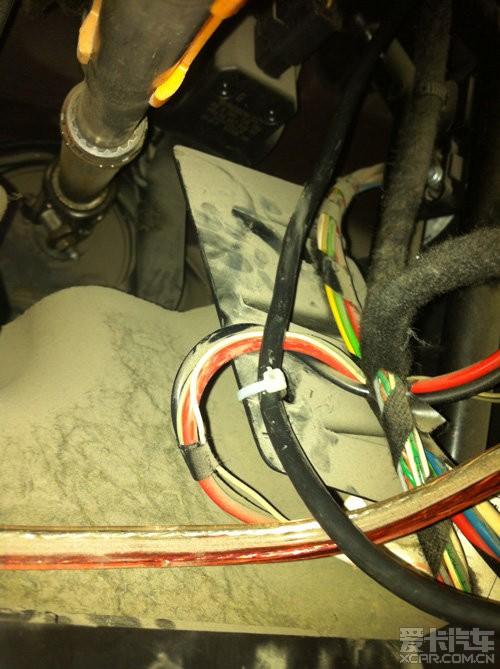

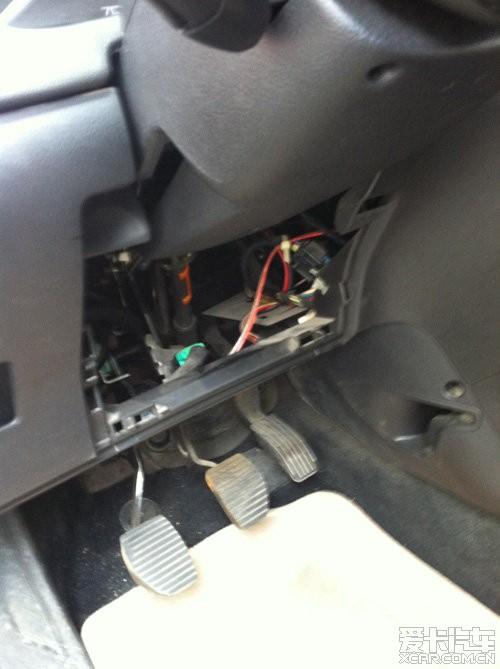

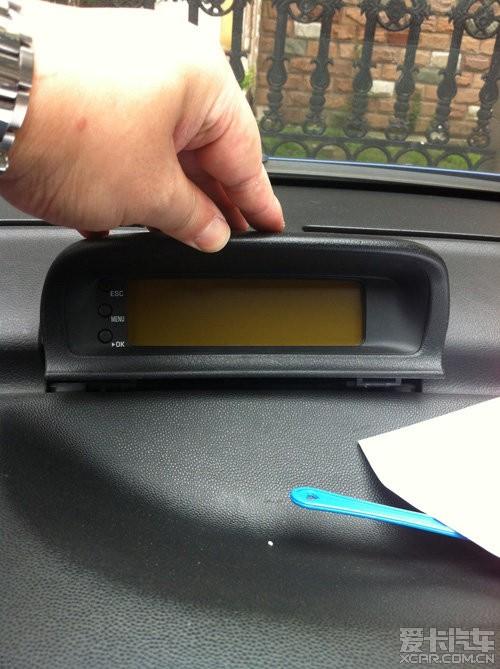

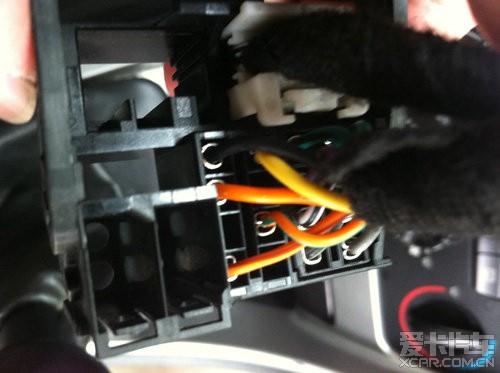

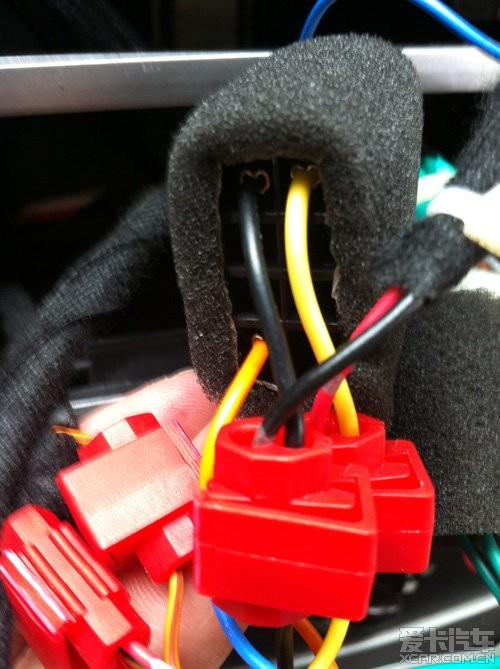

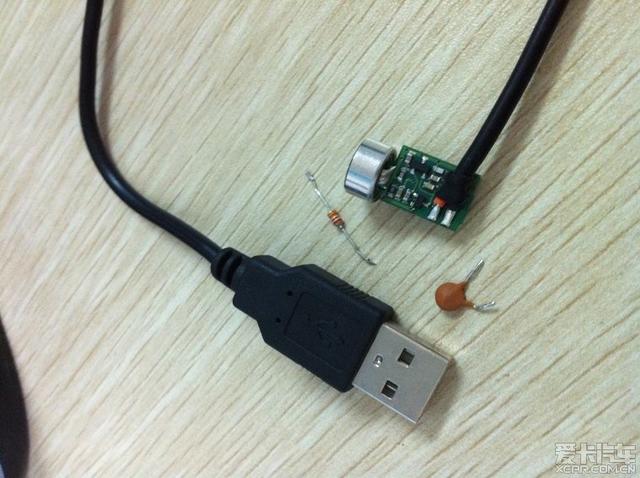

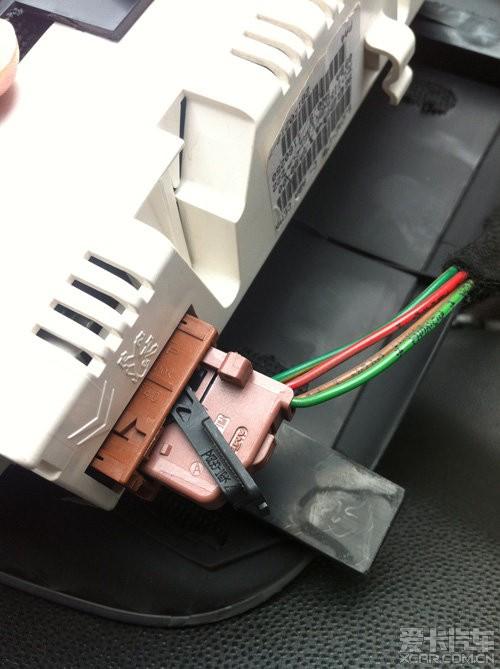

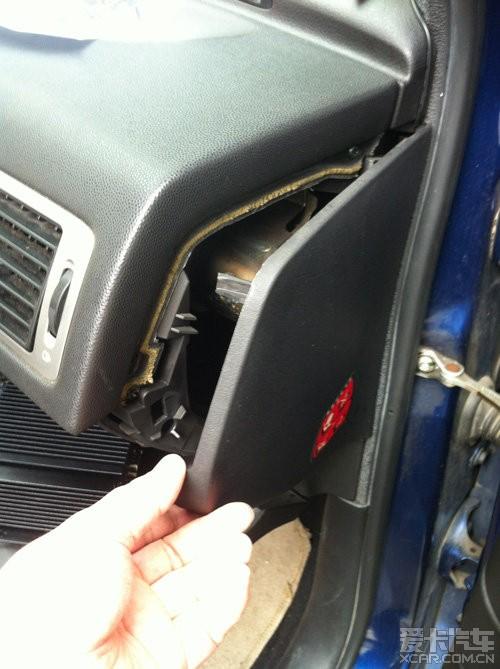

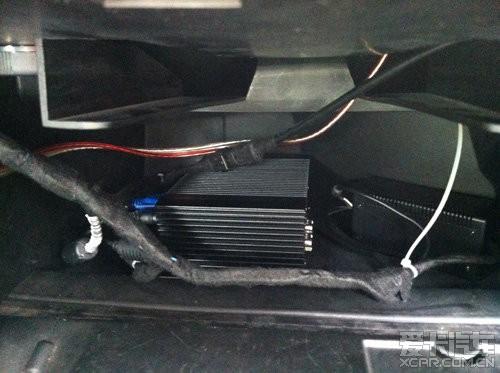

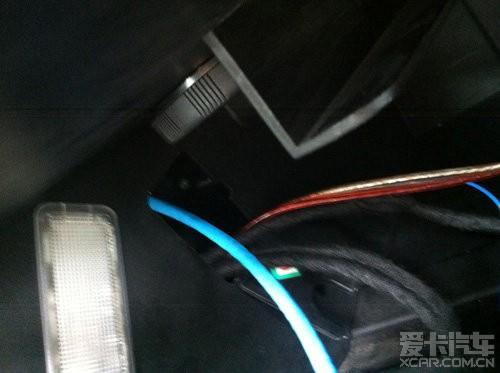

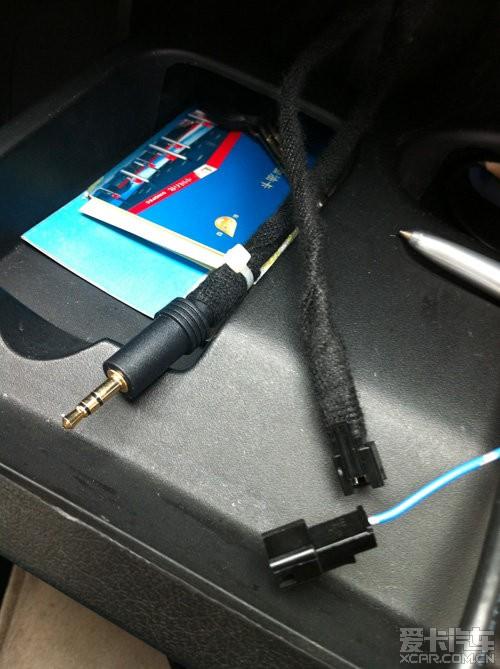

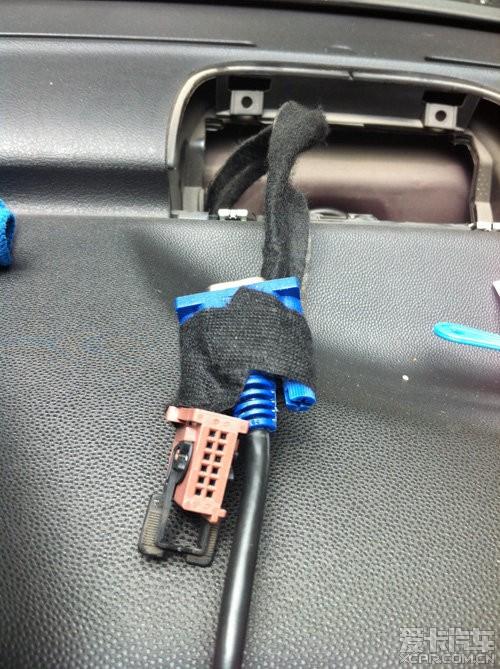

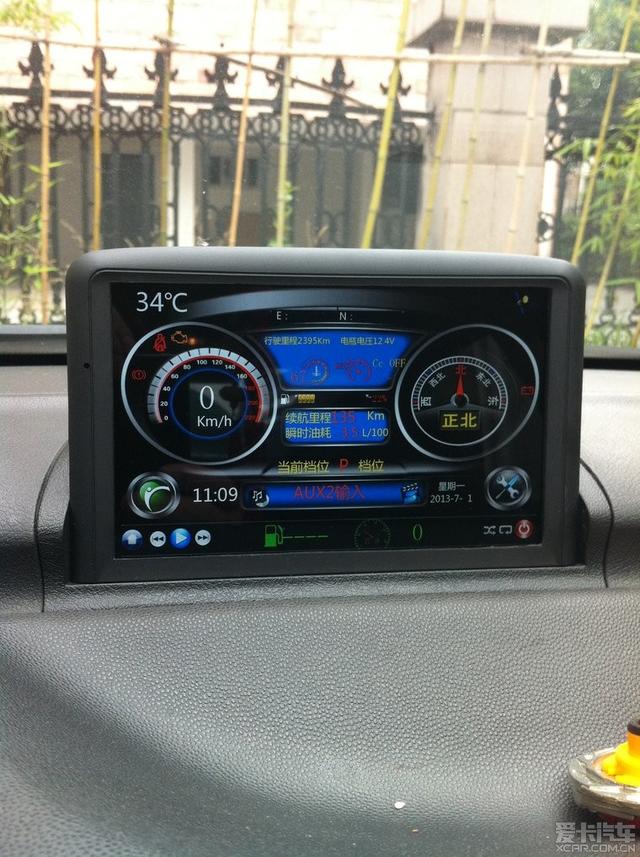

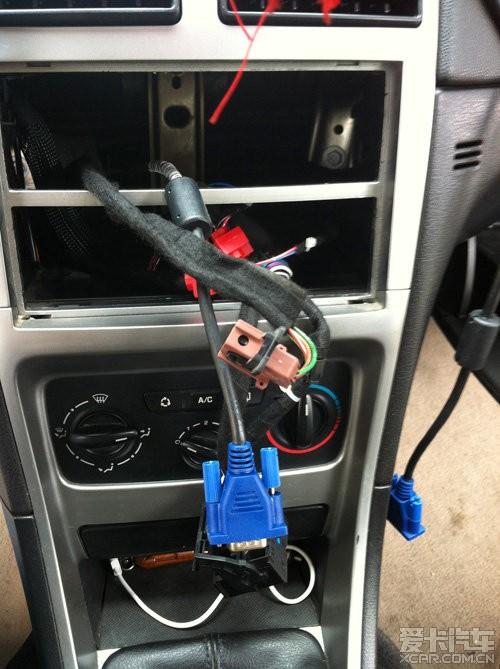

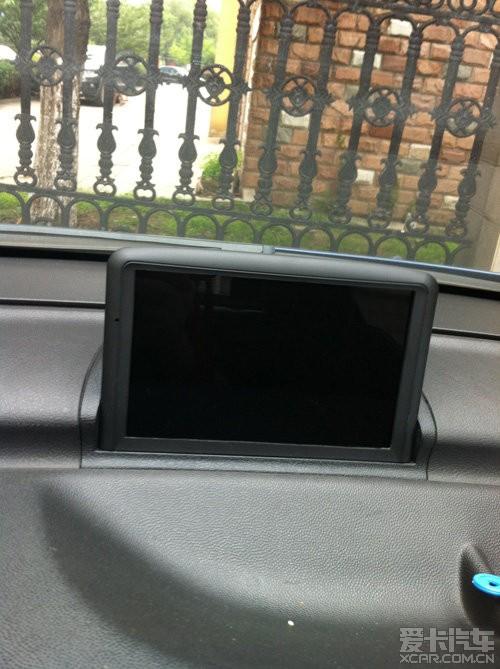

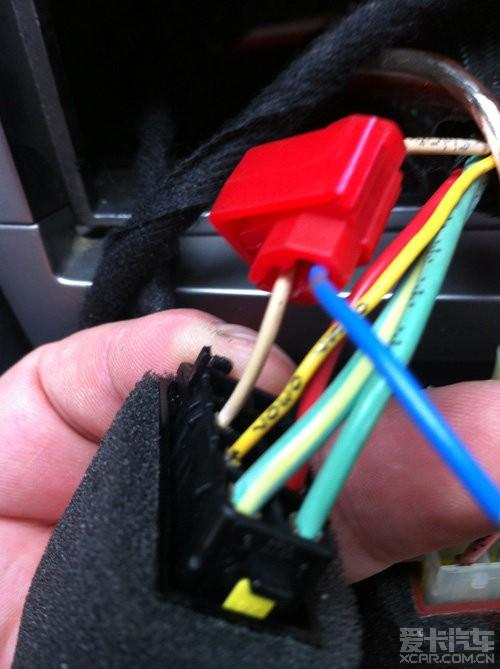

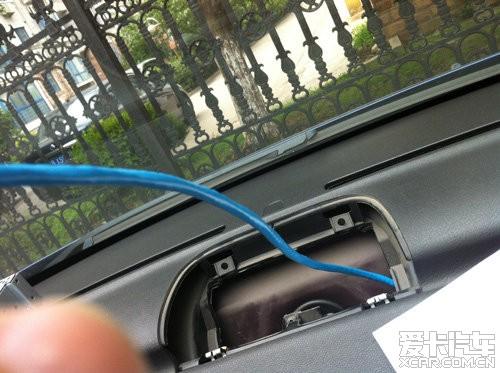

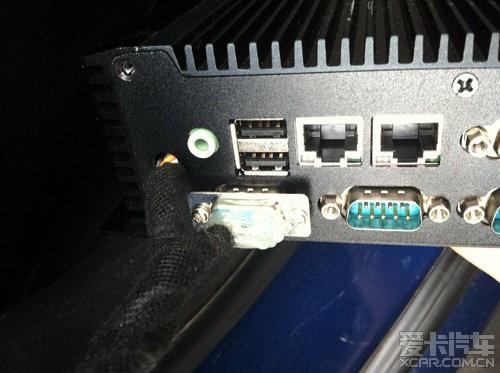

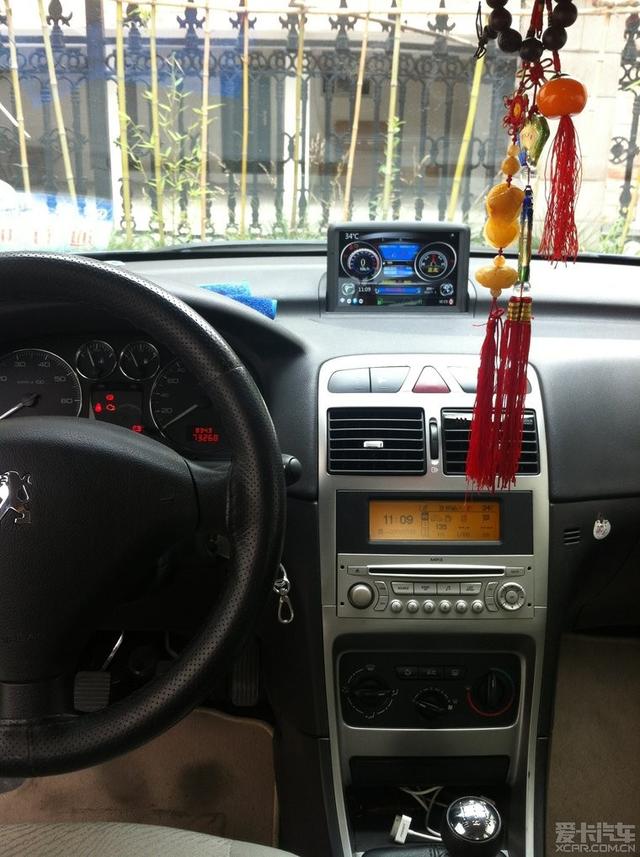

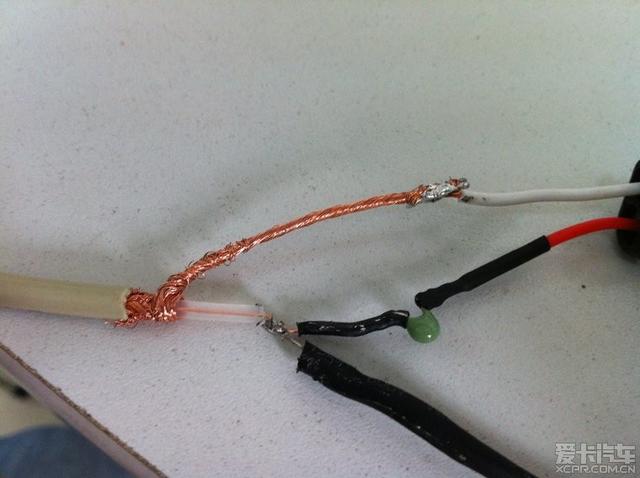

聲明：本帖系轉載于愛卡汽車論壇 作者:andy_goo,版權歸作者以及愛卡汽車所有。 作為智能行車輔助系統第二批折騰者，我們站在前輩這些巨人們的肩膀上，免去了折騰協議板等這些難度最大的工作，可以說，目前的系統只需安裝完成就可以使用了，上周末有空，把所有的線束做好，安裝上車了。  安裝前的準備工作，各種拆開是免不了的，臟亂的駕駛室。  之前手工切割安裝到位的顯示屏，用的是標雪導航的7寸殼，后加的1280*800的高清IPS屏，線束調整好后熱熔膠固定。  這是拿到手的成品主機后面接口，CAN線大神已經幫忙引出了，自己又做了MIC的引出和COM口取電線。  網上買的接插件，用來做線纜的鏈接，所有接頭線束也全部用絨布膠帶纏繞，這些安全工作還是必須的。  主機取電和CAN線連接我用了這種快速連接頭，連好后絨布膠帶纏繞，這跟是ACC線。  這兩根是+12V和地線。  這里下面兩根，稍細一點的橙色帶綠條的是CAN HIGH，帶棕條的CAN LOW，同樣需要并到主機引出的CAN線上，這里要注意H和L不能接反。這里我后加了一條AUX2輸入，就是后面那個白色插頭，用來接收主機的音頻信號，通過RD4功放，車上喇叭放出去。  下面拆原屏，用力往上掰就下來了。  松開黑色的扣子，拔下插頭。 下面可以開始穿線了，主要是將顯示用的VGA線和屏的電源線要穿上去，如果一起安裝倒車影像，也要一起穿過去。  我沒裝倒車影像，所以只要VGA和電源了，我把VGA和電源分開穿了，當然一起也是可以的，有兩條路徑可以穿到手套箱，我的VGA是從駕駛員那側經過中控過去的，屏電源線是從右邊直接下去的。這里有個小技巧，原車屏如果像我一樣要移動到中控位置的話，可以把要穿的線綁在上面，由它引下去。  原屏線可以從這里面看到，伸手進去拉下來就好了。  線拉過來了。  這是從右邊穿電源線，我拿了根比較硬的線先穿下去，把電源線拉上來的。  手套箱里是在這個位置的孔里出來的。  大屏安裝到位了。  VGA線固定一下。  語音控制的MIC線從這里穿上去，我打算安裝在后視鏡位置，由于MIC還沒調整好，這里就不細說了。  主機和電源我都裝在了手套箱，如果按照前輩們的做法，電源放駕駛位的話，這里可以很簡潔。 所有線纜連接好后，絨布膠帶繼續纏繞，所有線盡力全部整理到位，這樣也稍微整潔了一點。 硬盤安裝就這樣了，系統安裝和運行界面可以搜索CForce大神們之前發的帖子。 我這個機箱還是第一版的，現在有第二版的機箱了，非常漂亮，線路也整潔，而且主機性能也升級了，關鍵是還同樣控制了功耗。 整體效果圖來了：  如果RD4是黑色的，C屏是紅色的，那就完美了，我這個還有些小遺憾。  這是群里大神制作的UI，我直接拿來用了。 下面還有兩張，改造大眾藍牙MIC的圖片，具體作業等我改到效果完美了再發。這個MIC由于加了前級降噪，主機偏置電壓驅不動它，所以我準備給它再加一個偏執電壓電路。只是沒有這個mic的具體資料，偏置電阻什么的只能自己慢慢試。   聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
