途觀改裝導航DIY詳細作業

摘要: USB線穿到右側的置物箱內，可以連WIFI, 3G 數據卡上網。 GPS天線我直接隱藏在方向盤右側的中控臺里面。實時查看天線信號，比放前擋風玻璃下面信號稍微弱點，不影響使用。先把線卷起里，用3m膠粘在油門踏板上方的塑料 ...

聲明：本帖系轉載于愛卡汽車論壇作者:cocokeke,版權歸作者以及愛卡汽車所有。

- 玩改車

cocokeke好久沒來xcar啦，想起多年前混論壇的日子，回來分享一下途觀裝修經驗，供tx們參考。
2012年底提車后，自己動手先后做了如下改裝。

1. 裝迎賓踏板，共8片
2. 裝擋泥板，前后共4片

3. 裝踏板，左右共2片

4. 貼膜，自買，找人貼的

5. 裝防靜電條

6. 裝高腰腳墊，坐墊，方向盤套

7. 改裝導航

所有項目里面，改裝導航算最麻煩的一件事，特分享出來
- 汽車改裝網

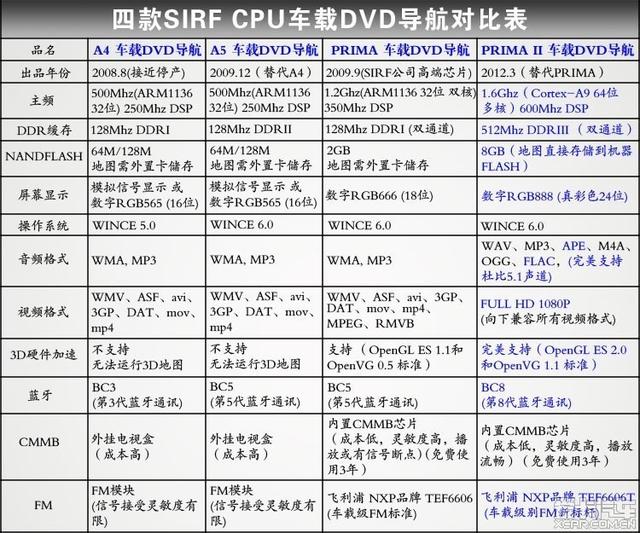

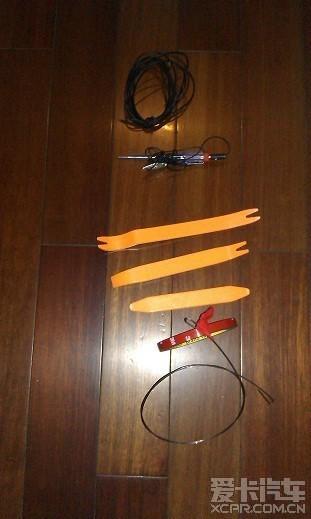

工具準備：

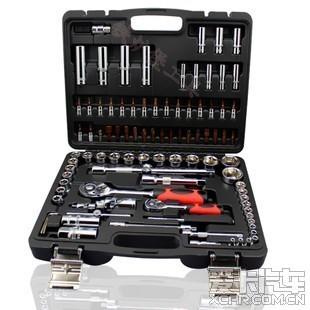

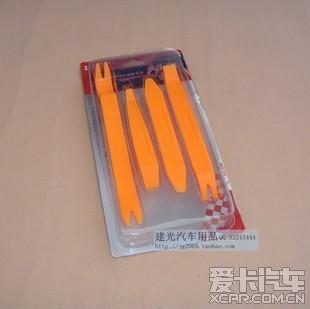

1. 四片塑料膠刀一組，梅花螺絲刀一組（最好是有套裝汽車拆卸工具）

2. 12V直流測電筆一支

3. 裁紙刀，打火機，穿線鋼絲1m

4. 剪刀

5. 3M 雙面膠帶, 電工膠帶

6. 萬用表
中控臺開工：
所有材料準備齊全后，終于可以開工了。

（說明：DIY還是需要一點動手能力的，如果對自己確實沒有信心，還是找個專門的店出點米算了。）

途觀看著中控臺拆卸比較復雜，其實知道竅門后不是很難。

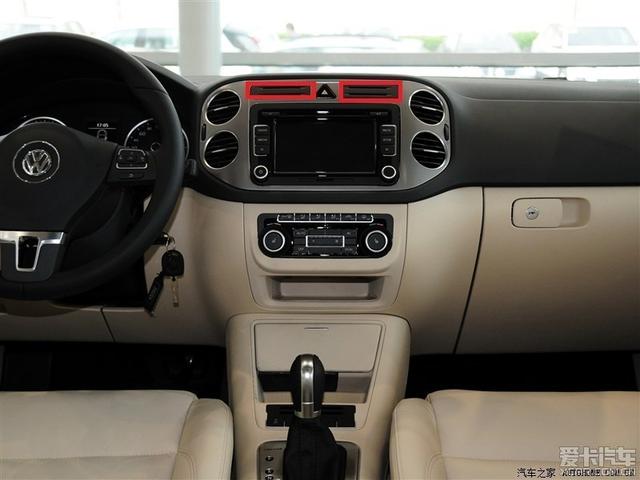

在RCD510上方有兩個小長方形的進氣口，拿那把直線型的膠刀從小方塊的上方插進去撬，力度適中，可以把兩個小面板撬開。

撬開小面板后，用梅花螺絲刀把兩個螺絲擰下來。

新機器裝載：
1. 連接機頭后面數據線

外購機器到位后，先檢查所有配件是否齊全，尤其是USB轉接線，收音機轉接線。弄清楚各線功能和對接位置，做到心里有數。

通常外面采購的機頭都配有專用線束，一頭和原數據接頭對接，另外一頭通常分解成各種不同的接口。途觀帶CAN協議盒，需要把協議盒后的出線和機頭相應插頭對接。倒車?yán)走_(dá)的視頻音頻出口先和機頭對接，然后連接USB轉接線，收音機天線轉接線。收音機天線如果原車帶信號放大器，有一根功放電源線需要連接。我買的導航儀是一根藍色線。

各對接線金屬外露部分需要用電工膠帶包裹，防止搭鐵漏電。

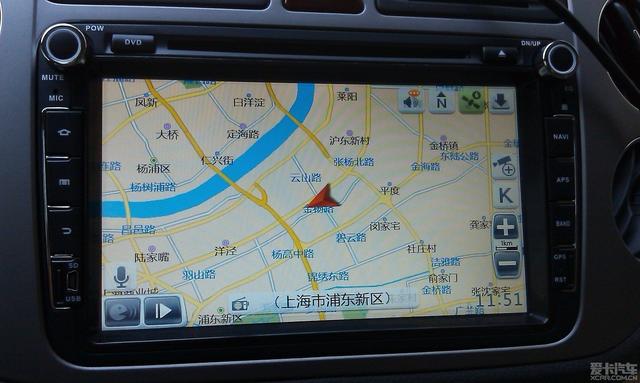

2. 功能測試

機頭后面連線再次檢查，確認無誤后開機測試。

注意開機測試時間不要太長，車內燈光關閉，避免電瓶放電干凈。我就是晚上裝機時間太長，差點弄得開不動了。

3. USB線，倒車攝像頭線，GPS天線，聲麥線布放

USB線穿到右側的置物箱內，可以連WIFI, 3G 數據卡上網。

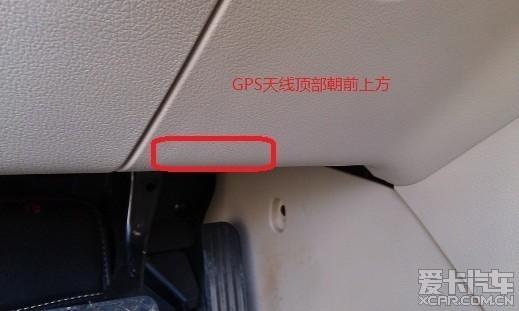

GPS天線我直接隱藏在方向盤右側的中控臺里面。實時查看天線信號，比放前擋風玻璃下面信號稍微弱點，不影響使用。先把線卷起里，用3m膠粘在油門踏板上方的塑料板內側，天線面朝前上方。

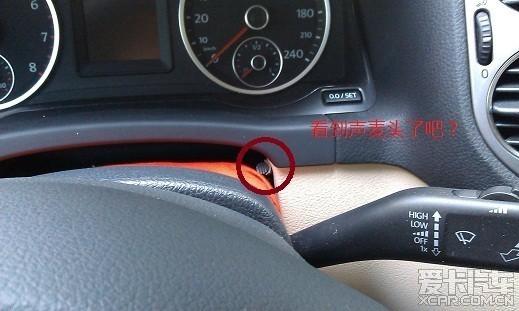

聲麥頭用3M膠粘在方向盤孔的右上角，用3m膠固定。既看不到，聲音識別效果還不錯。

倒車攝像頭線布放參考我前面給的安裝視頻連接。

倒車攝像頭安裝：
在所有的安裝里面，倒車攝像頭的安裝是難度最大的。

拿出行李廂底蓋板，備胎，千斤頂，警示三腳架，簡易工具包，大泡沫塑料格等。

先拆行李箱下橫擋板：

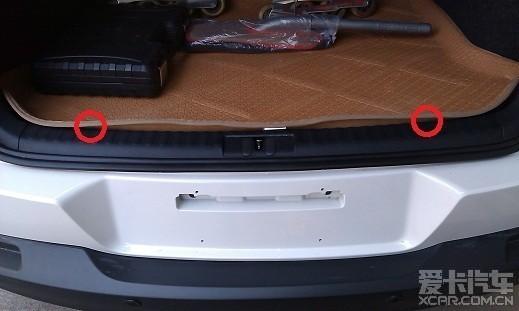

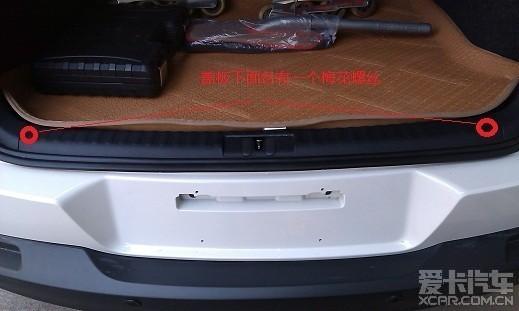

行李箱下橫擋板內側左右各有一個塑料卡件，先用小一字螺絲刀把中間那個塞子挑出來。小塞子中間有個像內六角螺絲一樣的孔，一開始我以為可以擰出來，后來掰壞一個后發現需要挑出來。挑出內圈小塞子后，可以輕松拔出這個固定件。
拔出這兩個固定件后，從內側往外和上方掰，可以借助膠刀。從一端開始，注意可以稍微用大點力氣，因?yàn)槔锩嫒际墙饘俟畏纯邸?br>
再拆行李箱左右擋板：

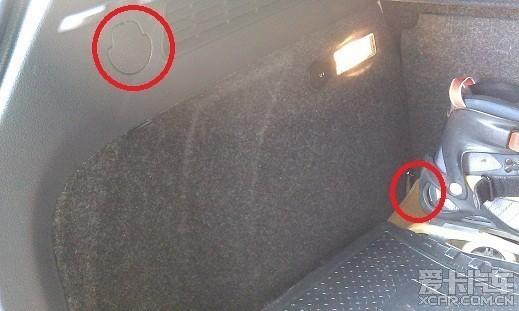

左擋板：

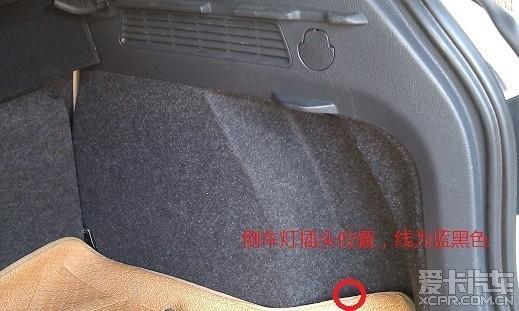

右擋板：

左右擋板在下橫檔左右有兩個固定梅花螺絲，先拆了。

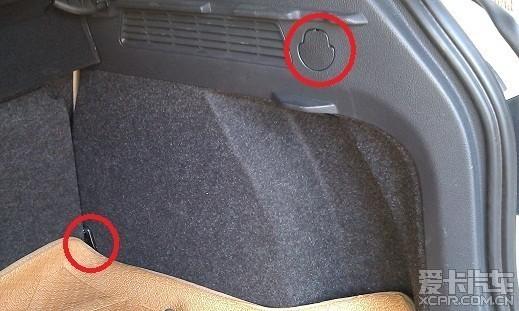

左右兩側擋板上面分別有兩個螺絲，一個是金屬鎖扣，另外一個是一個圓形塑料蓋板里面的梅花螺絲。

現在開始又是力氣活，從內側上角開始用勁掰。別太猛了，左側還有一個廂燈和點煙器。力太大，容易把線扯斷。

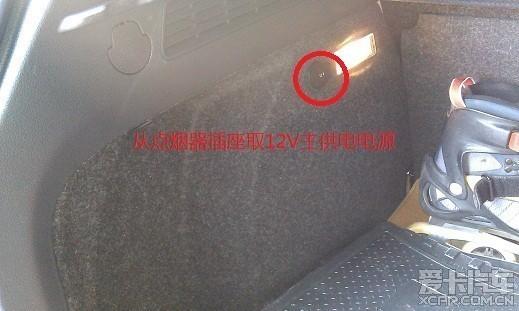

掰開后，從點煙器正極連一根兩米長的多芯紅線準備和攝像頭線一起送到后門去。這根線給攝像頭供電，工作電源。（我沒有用并在攝像頭上那根取ACC電的線，是因?yàn)閱?dòng)攝像頭后整個機頭黑屏，估計是線太長，供電能力不足）

右側行李廂擋板同樣拆卸方法。
