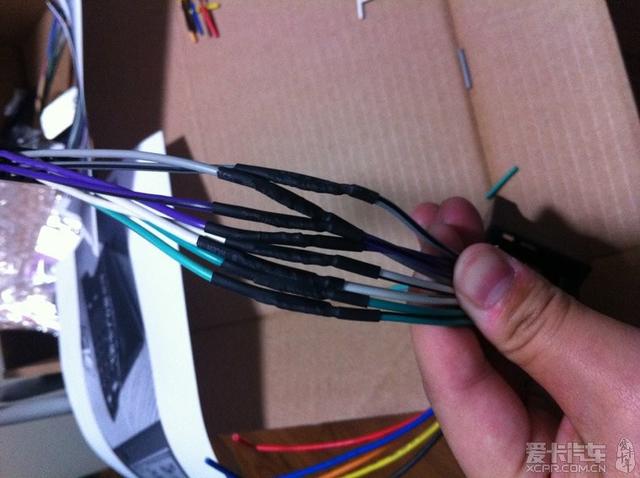

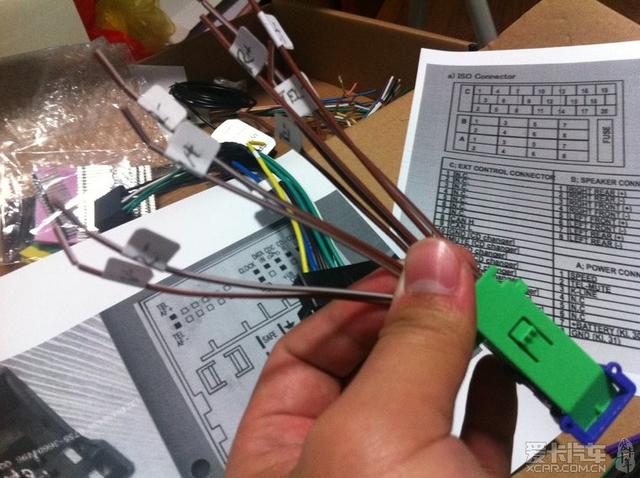

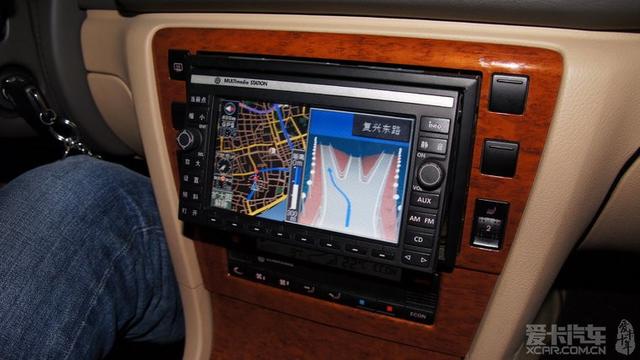

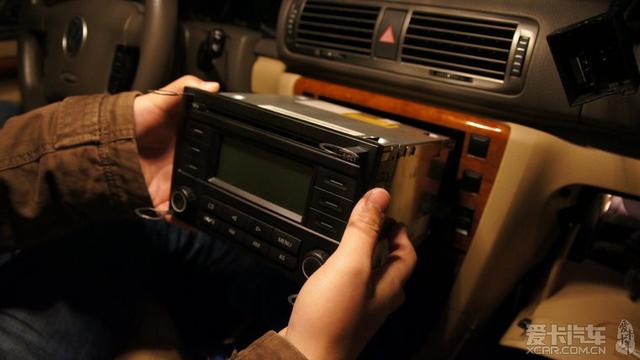

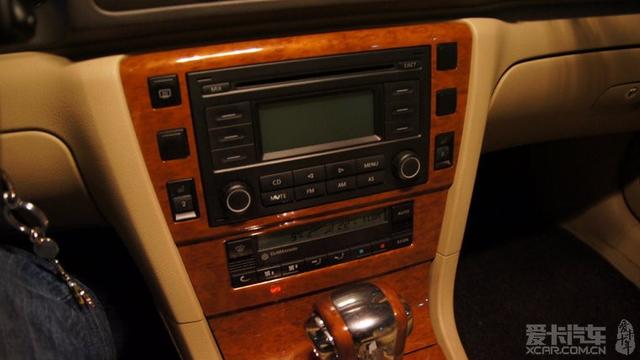

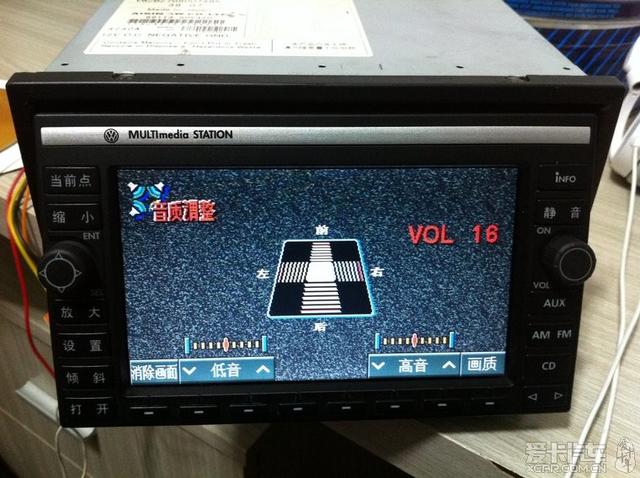

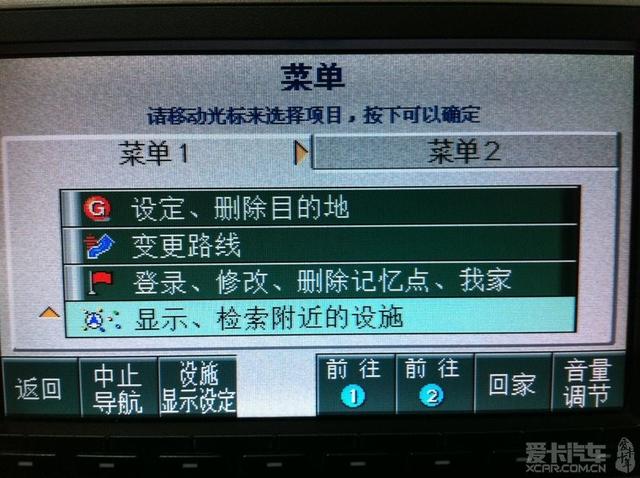

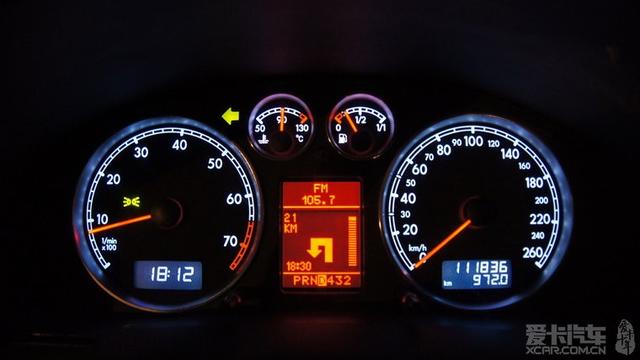

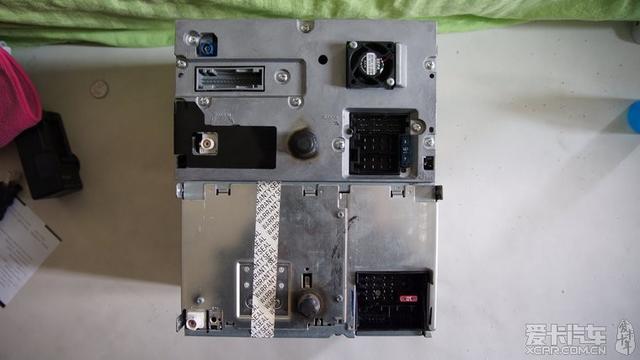

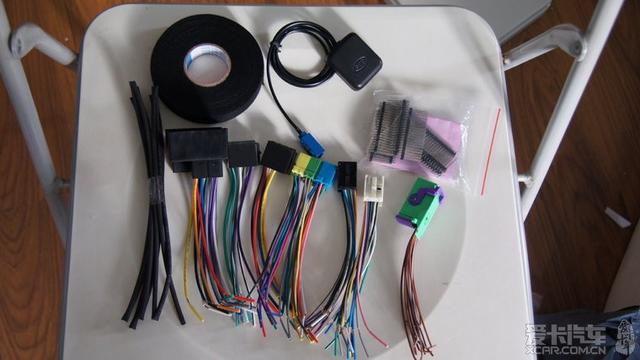

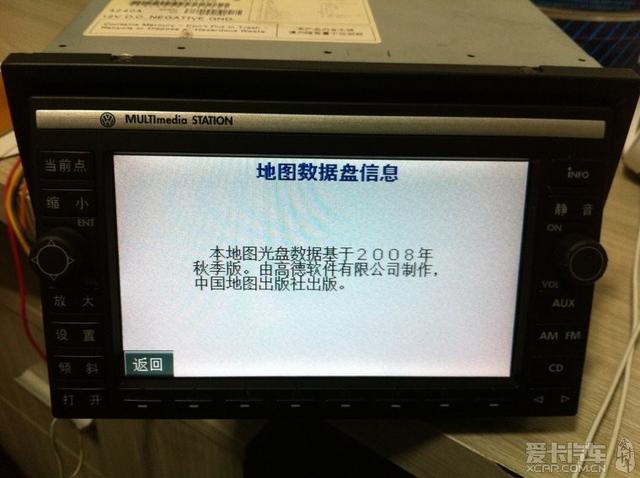

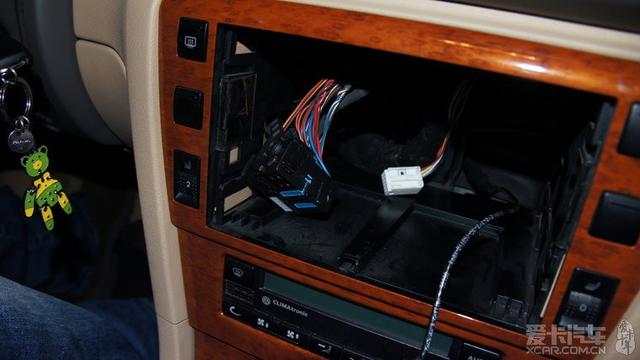

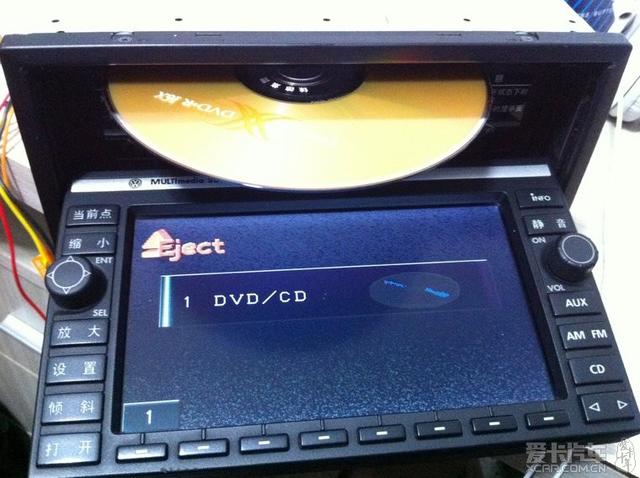

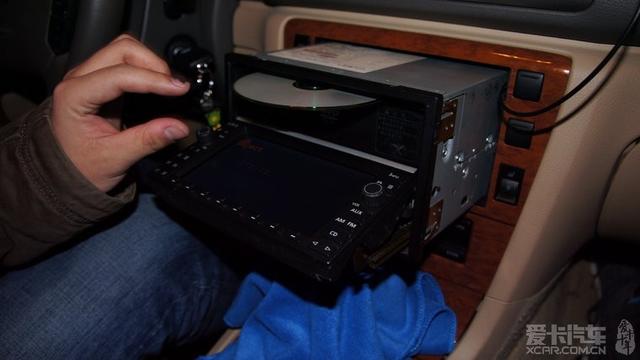

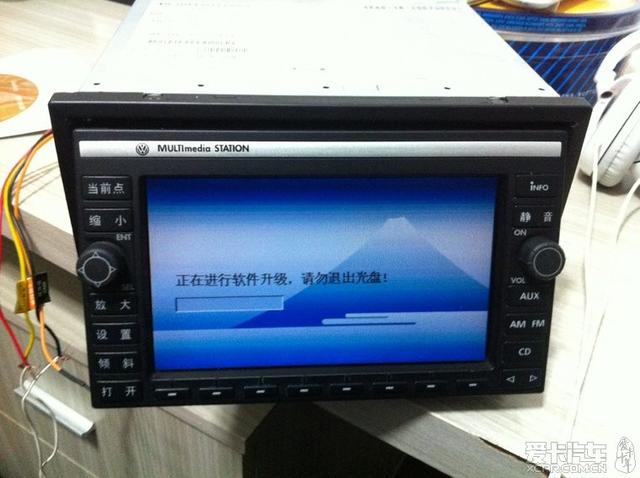

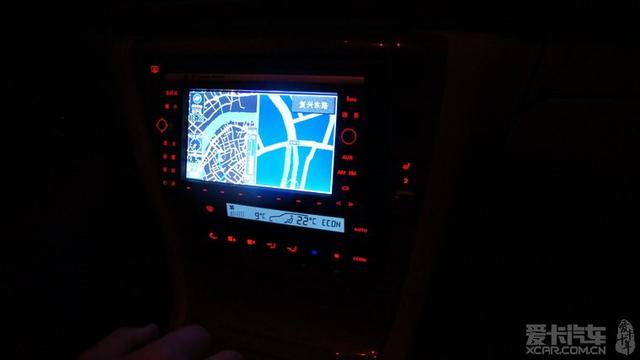

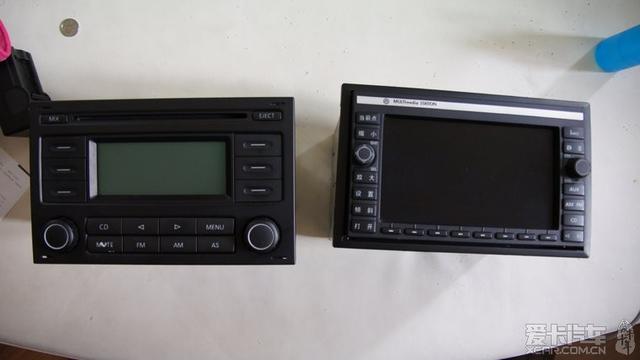

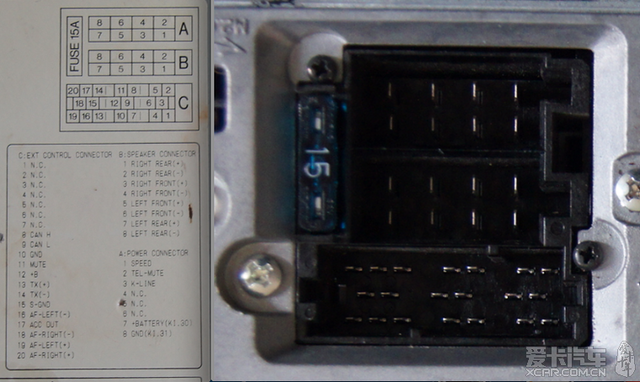

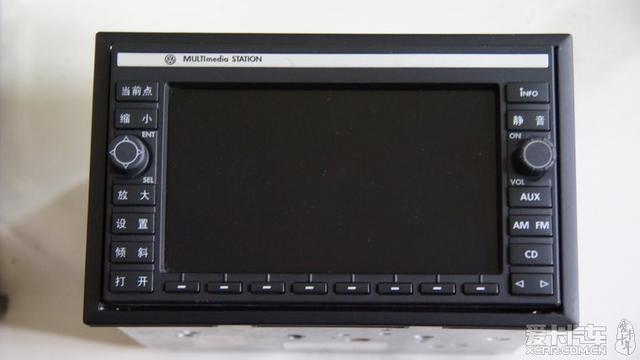

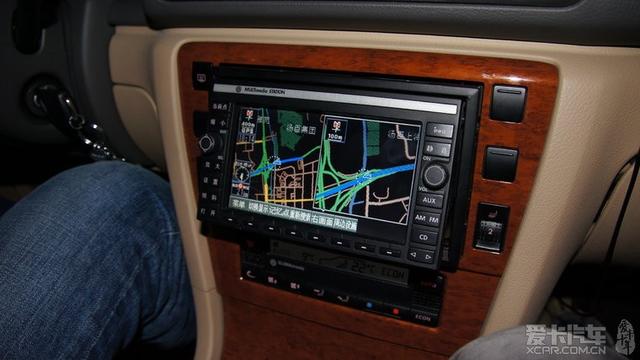

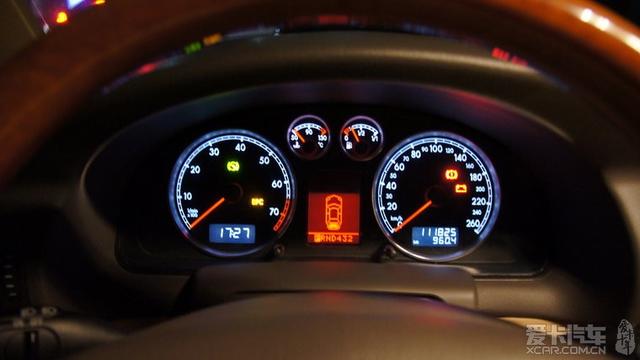

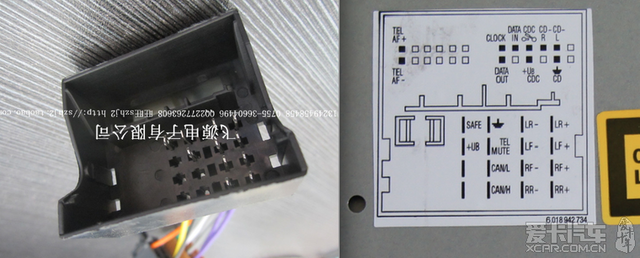

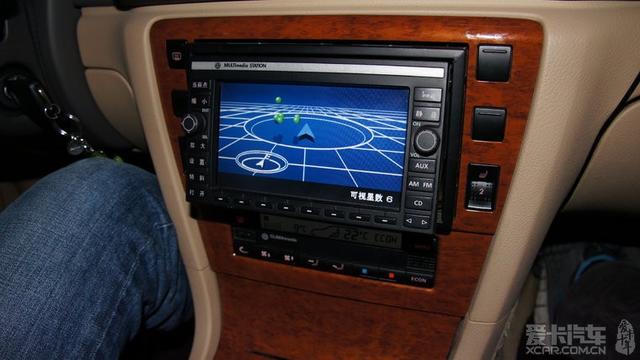

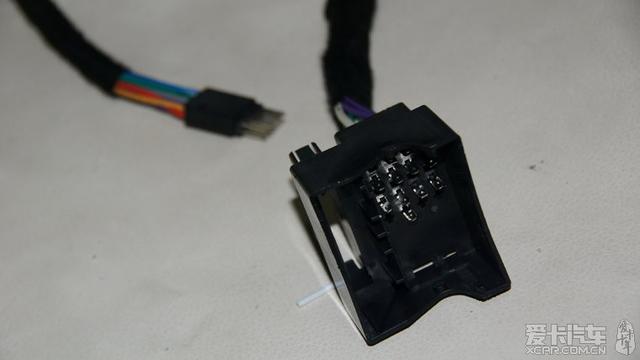

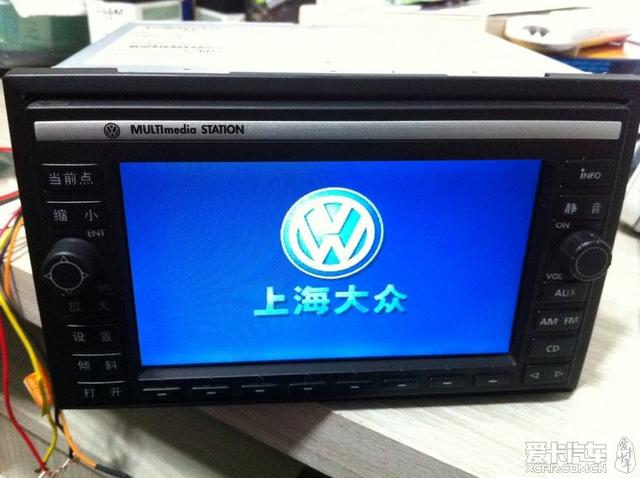

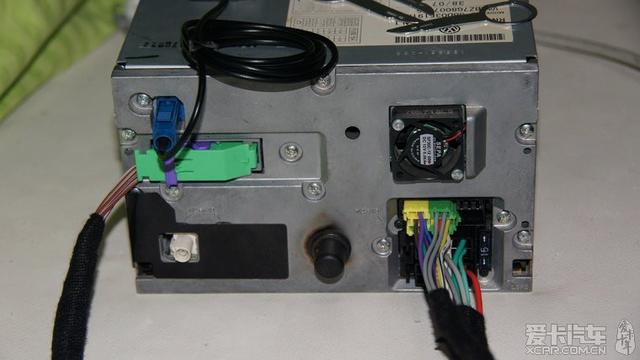

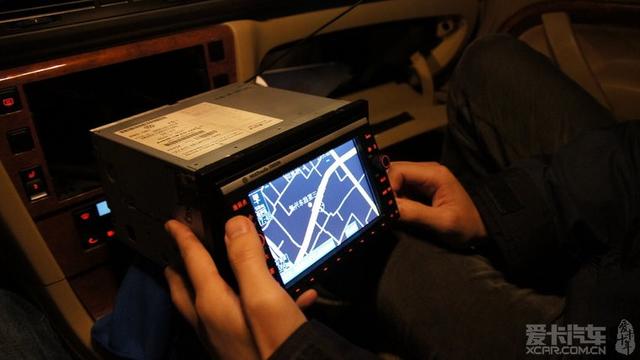

聲明：本帖系轉載于愛卡汽車論壇 作者:bravoyu,版權歸作者以及愛卡汽車所有。 幾個月之前淘了一臺領馭v6版原配的rns-cn1導航主機，由日本愛信生產的，一直想裝在領域上。收到這機器后發現與領馭vip版的接口完全不通用，與我最初預想的大相徑庭，于是改裝計劃一放就是幾個月。一度嫌麻煩不想改了，在壇子里發帖賣了算了。無奈問的朋友多，沒有接手的。最近正好有空，決定還是自己吃這個螃蟹吧。于是有了下面這一出：  這次的主角領馭v6原配導航主機，日本制造，5.8寸高清大屏，重達3公斤的機器！  與領馭vip版cd主機的對比，霸氣的彩色液晶屏??！  背面接口對比  此機器網上可供參考的資料實在不多。經過反復研究論證，此機是可以無損安裝在vip版上的。這些是無損改裝需要用到的大部分材料，光找齊這些就費了不少功夫。 從左到右依次是：熱縮管、領馭機頭尾線、大眾標準喇叭尾線、電源尾線、數據尾線、領馭藍牙電話尾線、碟箱尾線、后座娛樂系統尾線。以及導航天線、排針、原廠膠布等。  VIP原裝大屏機頭的定義，  導航機頭的定義 為了做到無損改裝，就要自己利用轉接頭制作一條轉接線，兩頭插上就可使用，以后不需要了也可方便的換回來，接口定義圖要反復對比，確認不能接錯線。  搞清楚全部接口定義之后就要開始接線了，很簡單依葫蘆畫瓢就是，接好后用熱縮管包裹，安全又牢固。這根是接好的喇叭線，四聲道八根線。  買來的插座好幾處線不對，需要拔插針調整，導航主機的接口類似于老B5的接口，CAN線和其他幾個線都需要改動。  這個綠色插頭是比較特別的，很不好找。它承擔了藍牙電話接入，視頻音頻輸入輸出的功能。此處一共需要用到8跟線，不用的拆除。導航機頭具有獨立的AUX頻道，可以外接視頻音頻設備就靠這個接頭。  線做好后全插上主機看看！大功搞成一半了！  在家上電測試時候，霸氣的開機畫面，沖著他也要把導航機頭改好  軟件升級中！  地圖升級好了  音頻調解高低音，前后左右平衡  操作界面全中文的，當年應該算是很先進了  開倉是這樣的 全部測試ok就到裝車環節了。期待  這是原車的樣子  改裝前的多功能儀表，不能顯示曲目等信息。  用鑰匙拔出大屏機頭，給導航騰地方。  空空如也  接上導航機頭和GPS天線。  開機測試，一切正常，按鍵燈隨小燈控制ok，說明Can線接的沒錯。  多功能儀表顯示看起來很高端！  導航的界面，看起來很有意思。  衛星信號非常好  號稱3D導航界面  關燈的效果，進口液晶屏不錯。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
