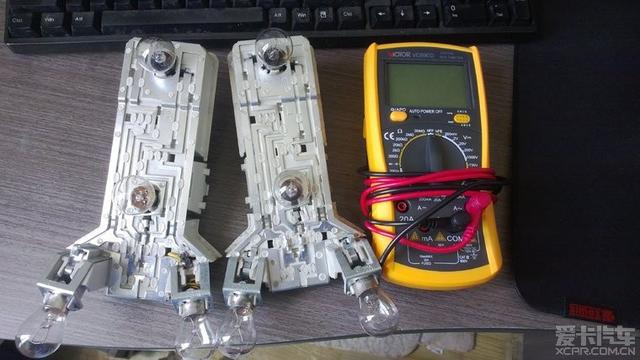

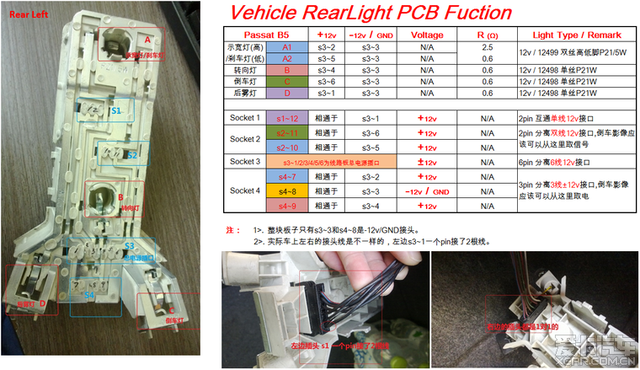

聲明：本帖系轉載于愛卡汽車論壇 作者:james_cici,版權歸作者以及愛卡汽車所有。 花點小功夫研究尾燈的線路板，其實老帕的尾燈線路板設計很人性化，一體式、多插口，拆裝都方便，不像現在的車還要上批子卸螺絲什么的。 偶也是業余研究，方便下卡友后續改裝用，非電路專業人士，所以有些地方說的不對請專家指正勿拍磚啊，否則您就變“磚家”了   。好了，廢話少說，上圖一切明了。 材料工具先準備好  順藤摸瓜研究半天，測測阻值，然后濃縮成一張圖，精華就是短小精干啊，圖不在多，有精則靈，哈哈  這樣以后自己改個燈或者加個攝像頭取電取信號什么的，大家就可以不破線，直接用啦。
