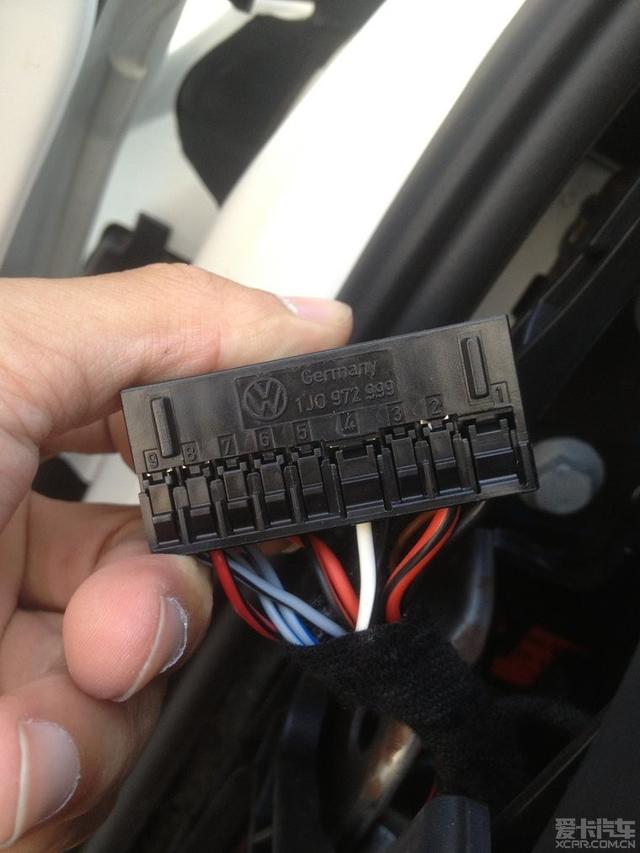

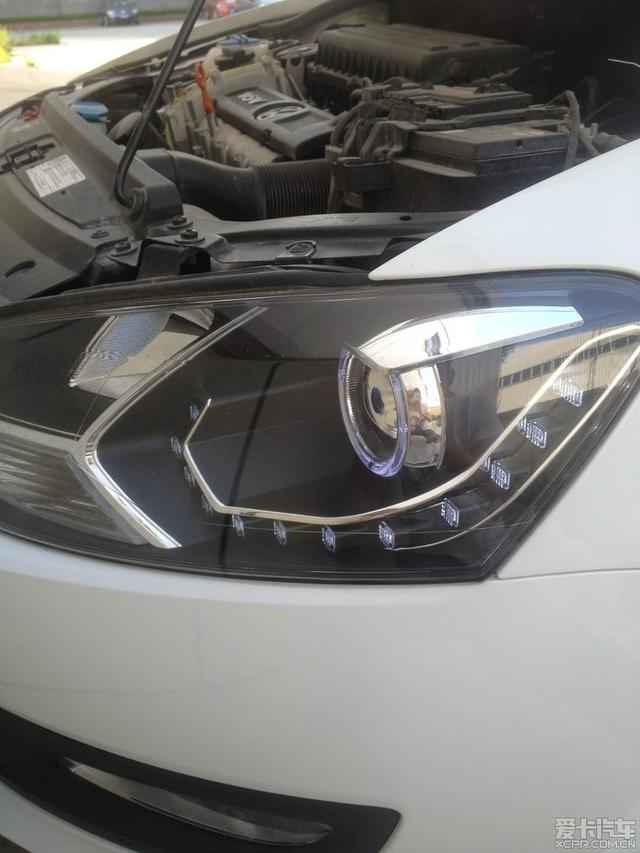

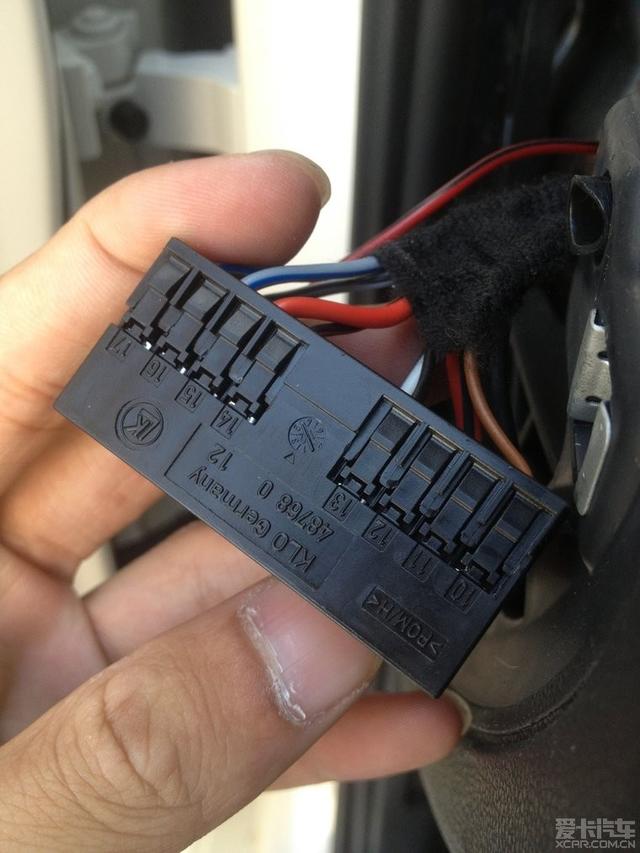

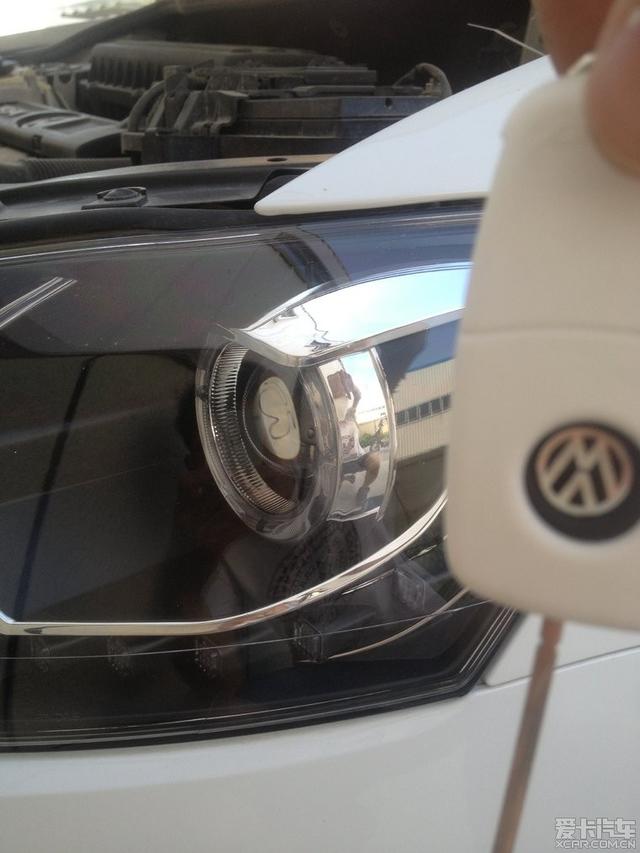

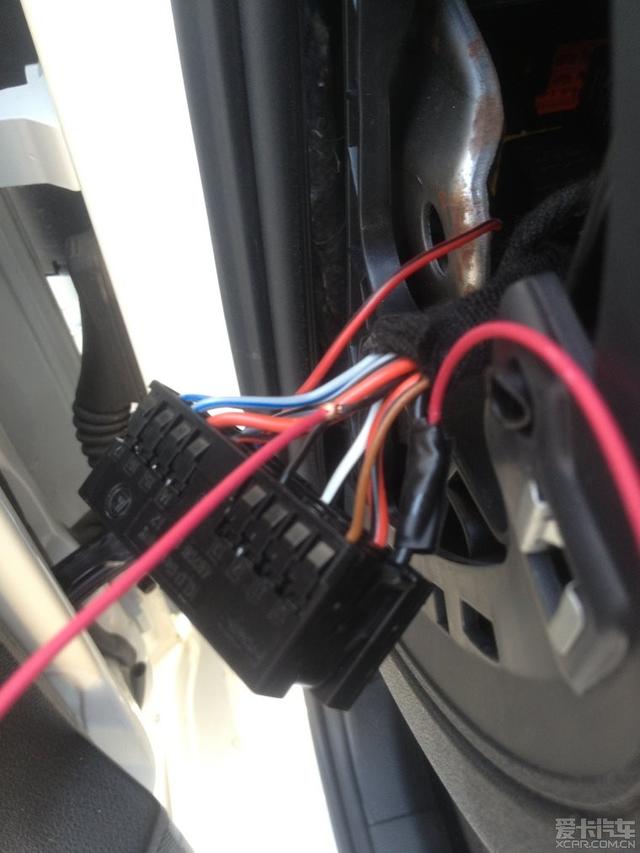

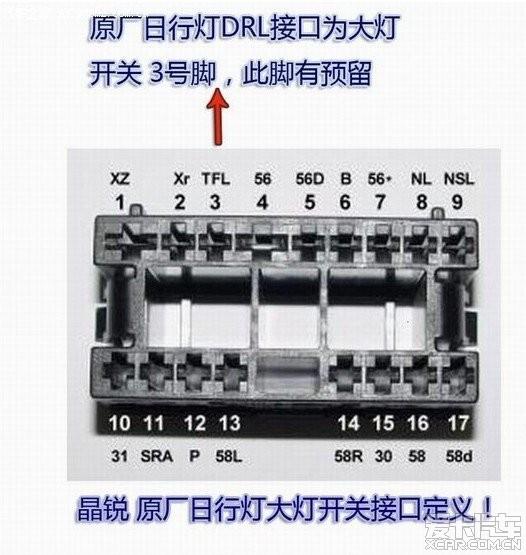

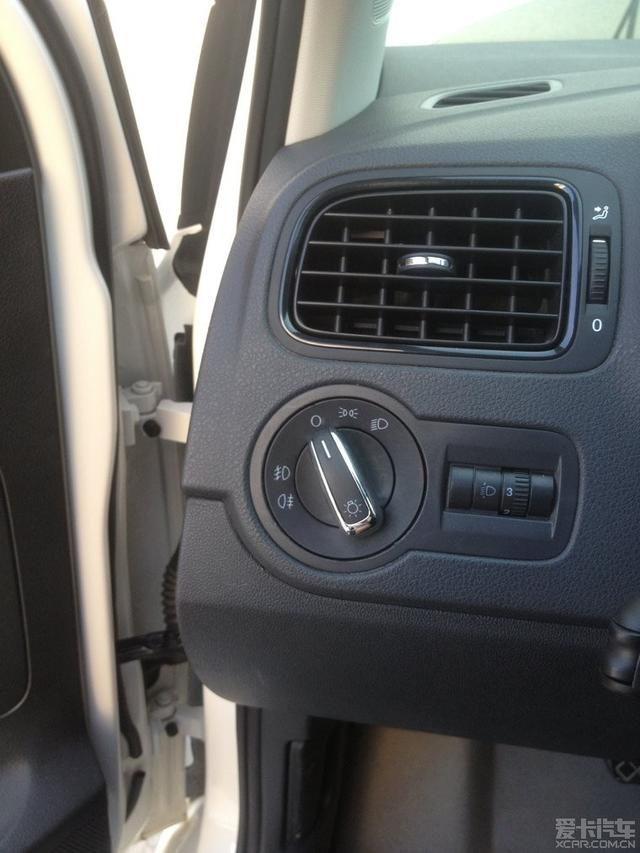

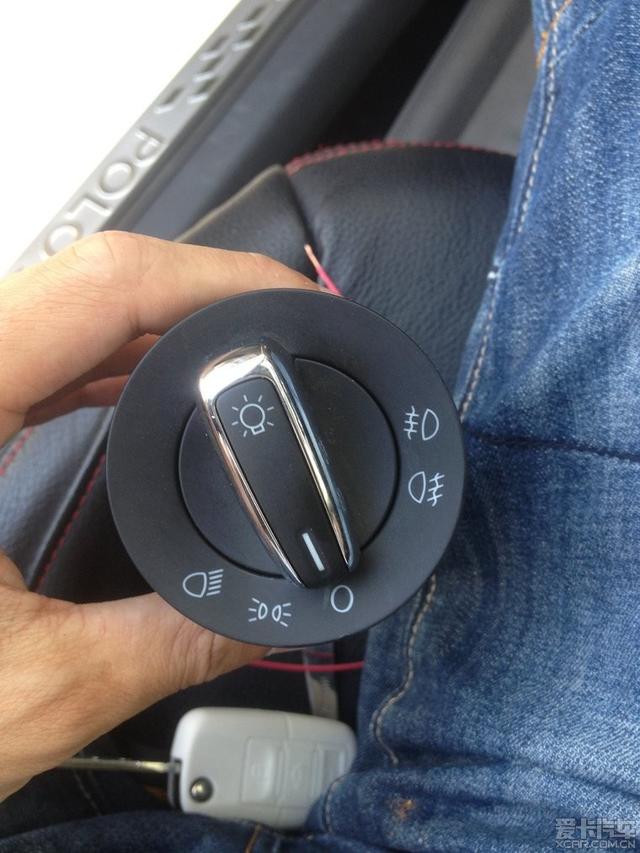

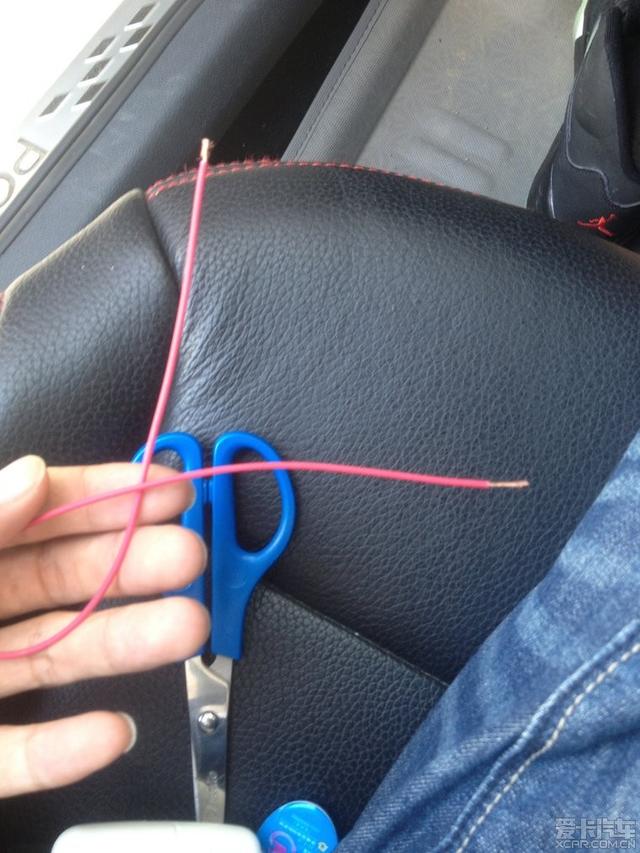

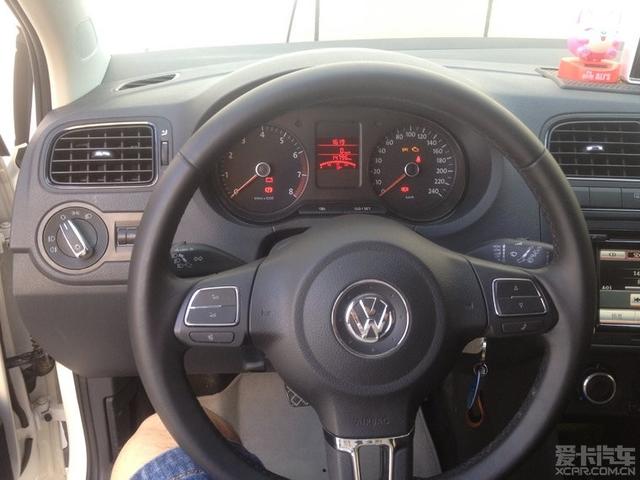

聲明:本帖系轉載于愛卡汽車論壇 作者:sd3038865,版權歸作者以及愛卡汽車所有。 我是去年8月份買的車,因為工作的地方比較遠,沒有路燈,冬天回家的時候天已經黑了,就牙一咬直接換了龍鼎,總體來說密封跟效果還是可以的。燈光效果怎么說呢,只能說能滿足我的要求了,當時買回來裝車的時候左右燈光高度有點不和諧,效果不大好,就自己動手調整切光線的高度。 但是為了滿足我的虛榮心,算是裝b吧,不管白天晚上開車都要打開淚眼,用過龍鼎的tx都知道,龍鼎的淚眼是直接跟原車的示寬燈的插頭對接的,所以每次都要開示寬燈,但是這樣一來,車內外的的燈光都會亮,什么儀表燈啊,后示寬燈啊,點煙器燈啊,多功能方向盤按鍵背光啊…… 因為之前在論壇里面看有tx發帖子說可以從大燈開關跳線實現霧燈的日行功能,也就是打開鑰匙,那么霧燈就可以亮,不需要擰開關到霧燈的位置。原理是有了,但是有那么多的針腳,鬼曉得哪個是主線,哪個是控制線,百度出了polo的全車電路圖,讓懂電路的群里車友幫忙查詢前示寬燈的控制線是哪一條,最后也只能給我一個針腳的范圍。 今天無意間在網上搜到了晶銳利用大燈開關跳線開鑰匙就亮儀表背光的帖子,后來一想,晶銳可以實現這個,那么polo也不是難事。 準備好線,拆了大燈開關,然后再針腳上一根一根的試,終于找到了…… ![]() 這個是論壇里面關于改霧燈日行的tx發的晶銳的開關定義,polo的跟這個差不多,所以我就不再用我車上的拍照片了。 具體接電是這樣的,1號也就是xz針腳是一開鑰匙就有電了,跳線到13號也就不是58l這根就是要找的左示寬燈控制線。 14號腳也就是上圖的58r是右示寬燈控制線。 ![]() 準備好要跳線的材料,然后開始拆大燈開關 ![]() 大燈開關已經拆了,因為我是乞丐后來自己加了原廠的霧燈,所以換了高配的大燈開關 ![]() 看到了13號跟14號就是我們要找的示寬燈控制線 ![]() 反面1號線很粗 ![]() 我采取的是破線接線的方法,如果有的tx有更好的無損跳線的辦法也可以 ![]() 恢復安裝 ![]() 注意,已經打開鑰匙,rcd510也亮了,儀表燈沒有亮,沒有發動,大燈開關處于原始關閉狀態再看外面大燈的淚眼 ![]() 已經亮了 ![]() 關閉電源,拔出鑰匙,一圈淚眼跟天使眼已經不亮了經測試,打開電源的時候前后示寬燈會亮,也就是龍鼎的天使眼跟淚眼會亮,尾燈的示寬燈也會亮,其他燈的功能不影響。開關打到示寬燈位置車內背景燈全部亮,前面的淚眼也亮,但是后來發現一個奇怪的事情,拔了鑰匙以后打到示寬燈的位置以后rcd510居然也啟動了,這個還沒弄明白到底什么情況,但是也沒什么影響,rcd510有can線,半小時自動關機,不怕忘記關開關以后電瓶耗電。 到此算又折騰結束
