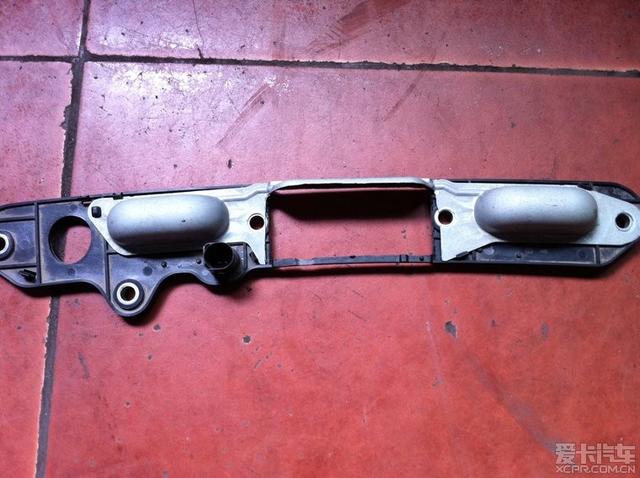

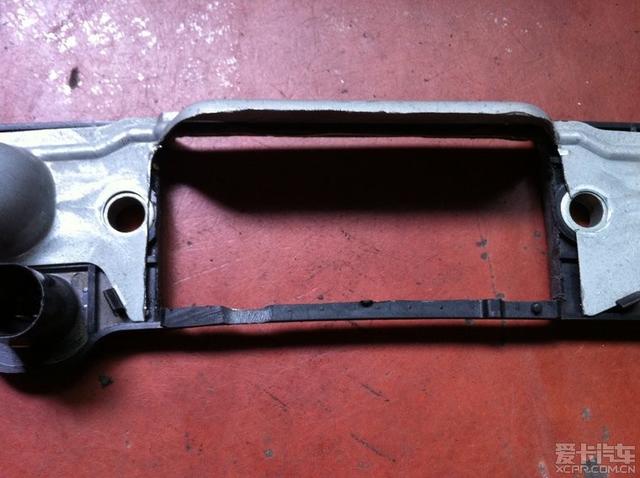

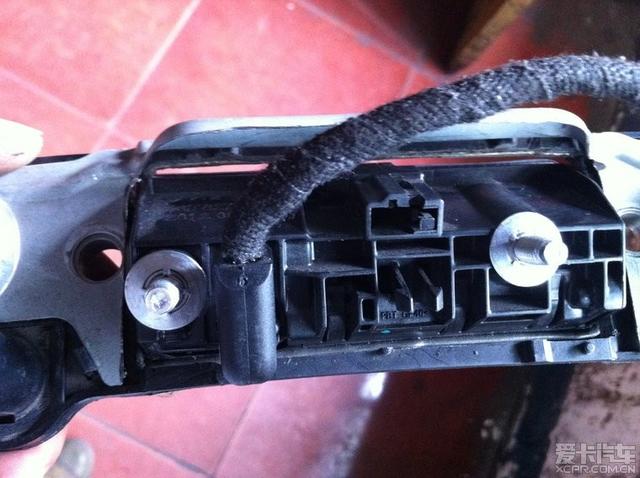

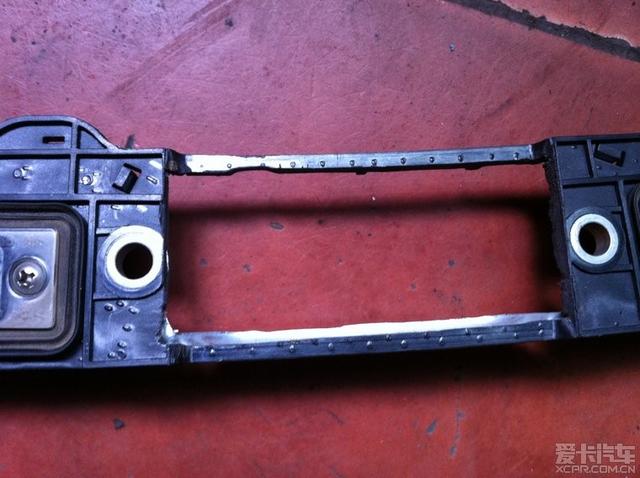

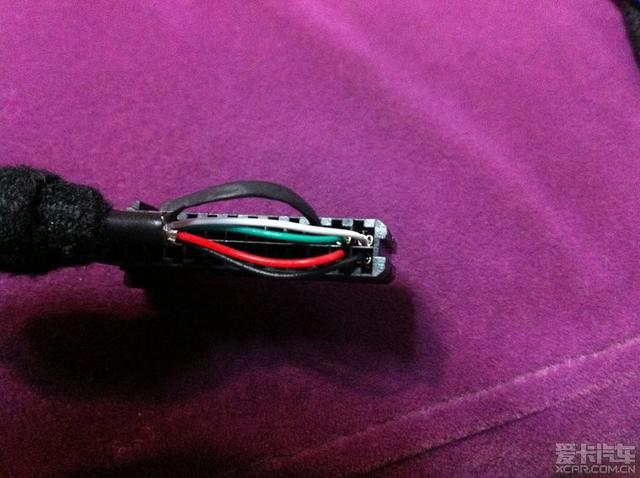

這是背面

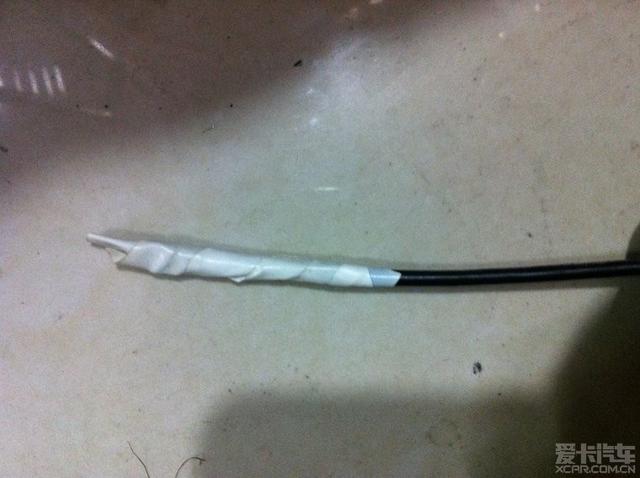

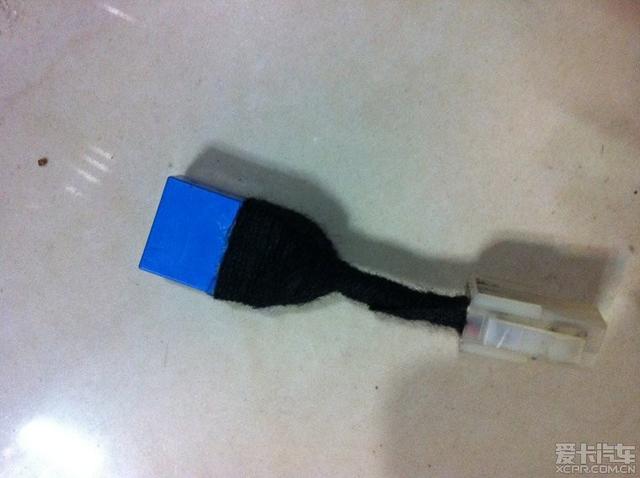

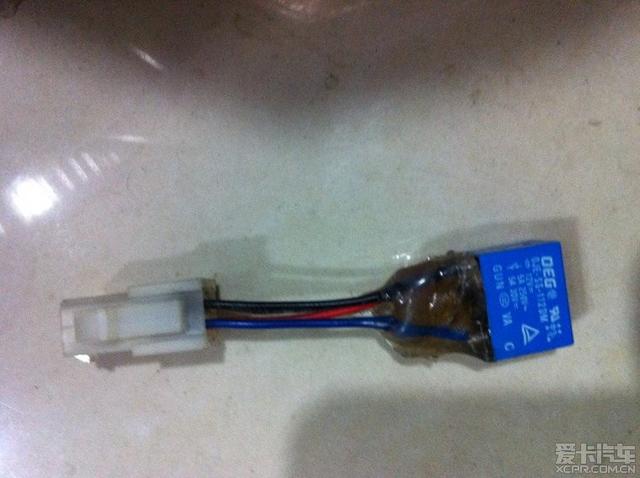

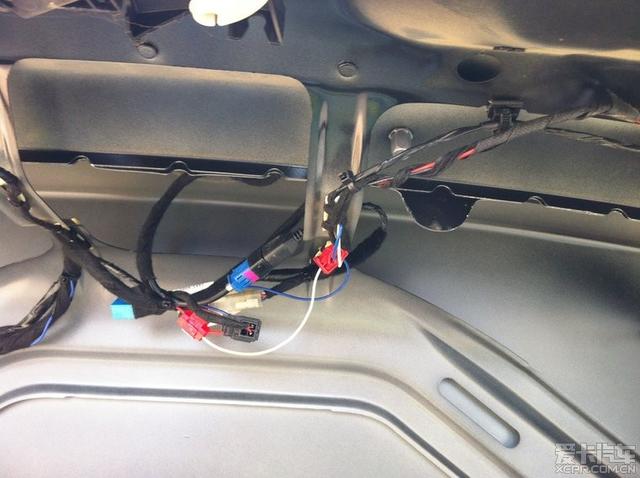

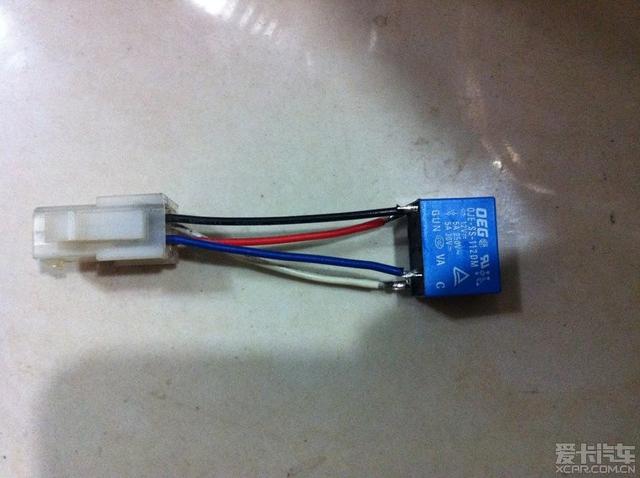

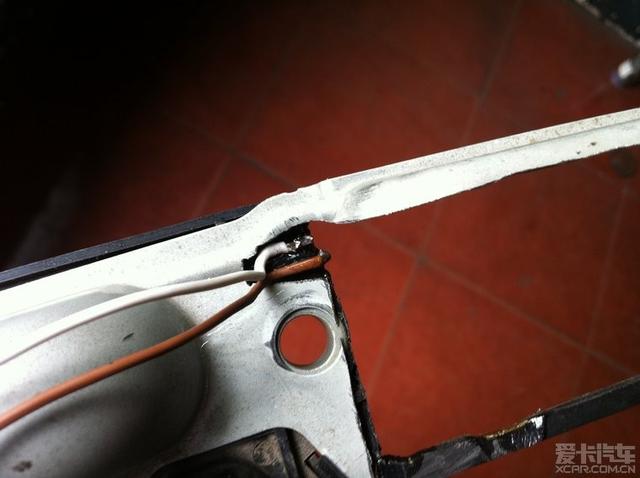

這是接線，免破線卡子

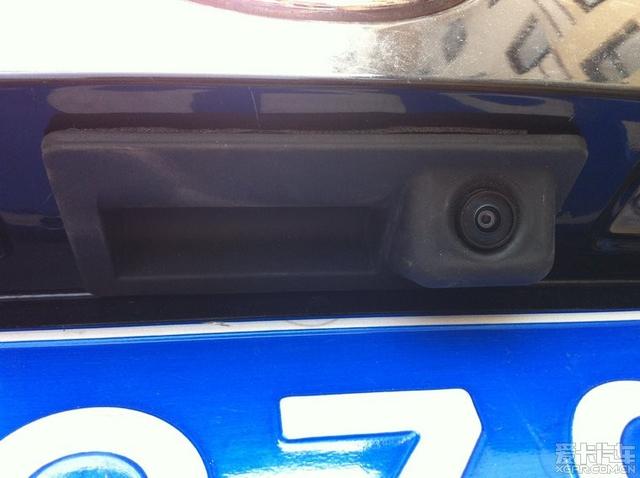

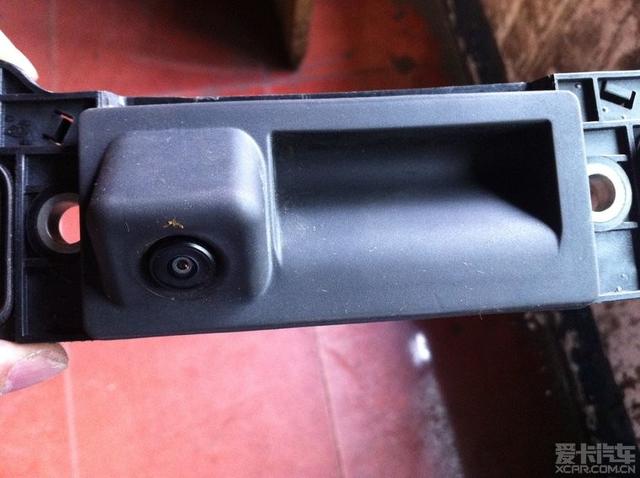

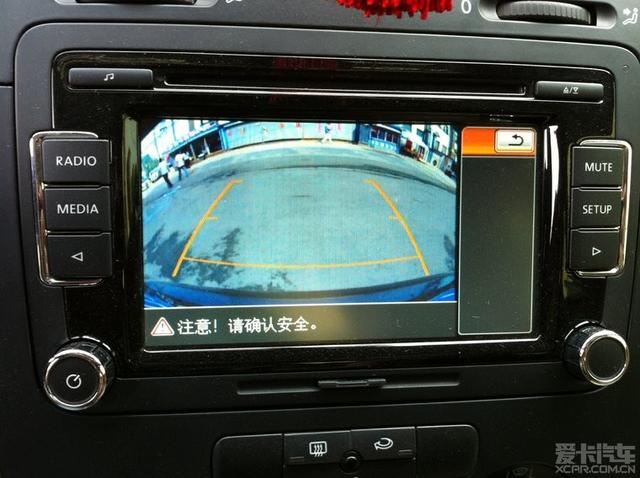

按好后的效果加后視畫面


我們看一下，新帕薩特的攝像頭在新帕上是怎么連接的。能否得到些啟示。

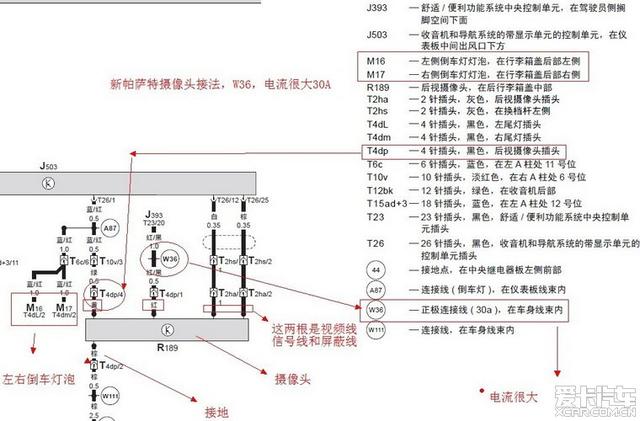

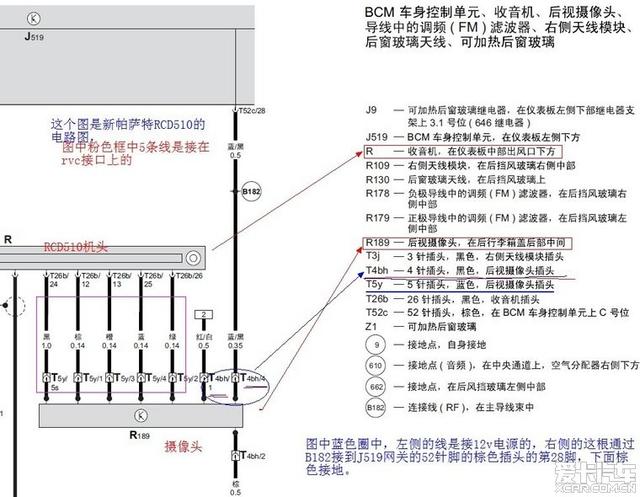

新帕的攝像頭電路圖

倒車的控制信號應該有很多地方可取，比如說儀表盤上的倒車信號，還有掛倒檔時，聽見的‘滴’的一聲，肯定都是由倒車信號觸發的。
既然這個設備在新帕薩特和邁騰上不出錯誤提示，你直接都接在acc上也不出現rvc錯誤，顯然就是控制信號供電的問題。

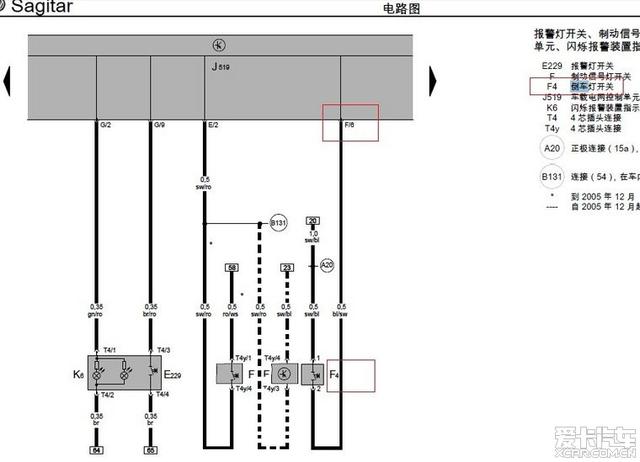

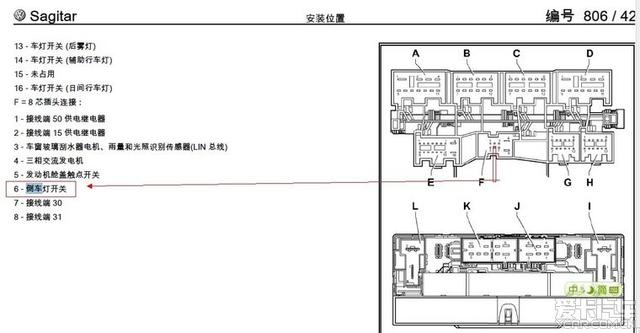

J519的F模塊直接引一根線給攝像頭行不。如下圖

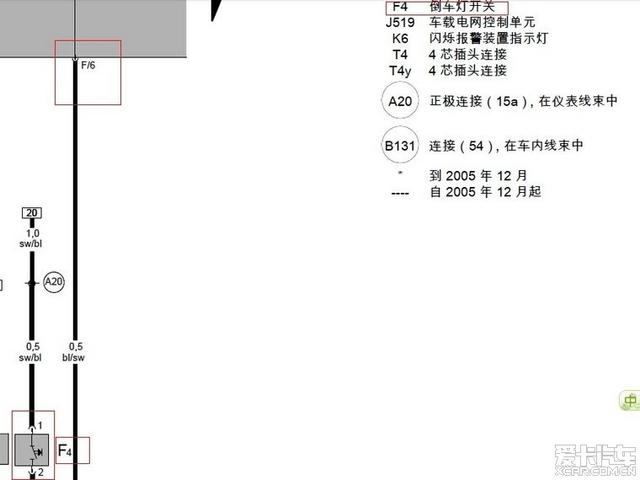

放大看看





放大看看

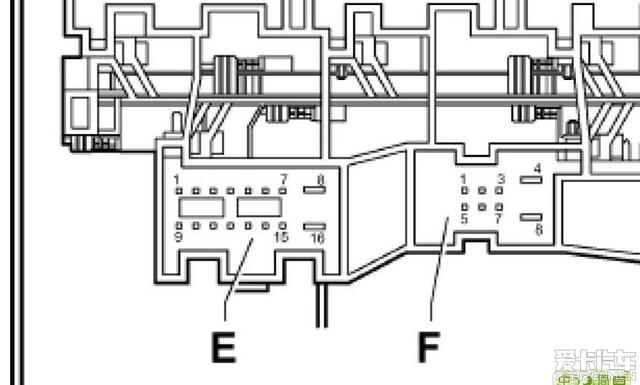

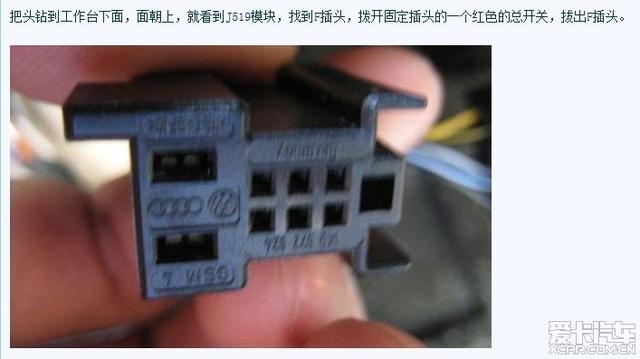

F插頭后面的第6針腳有線，先用萬用表量一下，當掛倒檔時是否有電壓輸出。有的話并接上試試，沒弄準以前別破線。

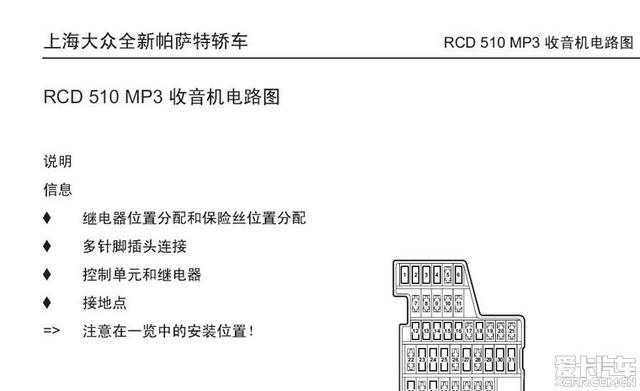

我認為不是電的問題，應該是RCD510的問題，510出現倒車畫面應該是通過CAN總線給的信號，而攝像頭是通過倒車燈給的信號，這樣會導致信號不同步導致出現RVC不可用的提示，總的來說這個問題應該是510的問題。如果我分析的對的話，那么我的第一種方法攝像頭就是一直工作的。大家怎么看的。一個圖示，是新帕薩特rcd510單獨的電路圖文件，全部講的就是RCD510的電路。

誰能看出點什么給指點一下，我一直覺得是取信號的位置有問題，J519的網關，PQ35平臺都用這個，現在無論是11款以前的老速騰，還是簡配了的11款的速騰，都會出現這個rvc不可用的提示。
