速騰成功改裝升級087D，BCM作業

摘要: 上回說到，自08年買車以來，升級“蕭山農民牌”氙氣燈。升級rns510，9zz藍牙模塊。安裝8k版ops完成。更換517f的abs泵完成。

聲明：本帖系轉載于愛卡汽車論壇作者:bladecc,版權歸作者以及愛卡汽車所有。

上回說到，自08年買車以來，
升級“蕭山農民牌”氙氣燈。
升級rns510，9zz藍牙模塊。
安裝8k版ops完成。
更換517f的abs泵完成。
升級883b的彩屏完成。
升級pl2二代泊車完成。
安裝大眾原廠tmps二代胎壓完成。
恢復玻璃水報警完成。
恢復機油液位傳感器完成。
恢復原廠防盜報警喇叭完成。
這次，升級bcm完成

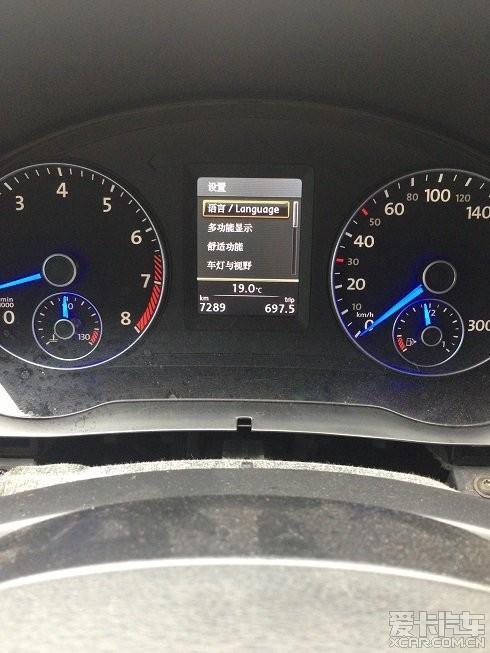

速騰，其實，也不錯的

所謂外行看熱鬧，內行看門道，08款升級BCM，有的同學說爽快，有的同學說SB、簡配。無奈，作為我來講，BCM升級完之后，還是很有興趣在此基礎上鼓搗電子手剎之類的擴展項目的，就像升級ABS泵看似沒有多大用處，但是后期的二代泊車、二代胎壓、電子手剎都是必要條件。

廢話不多講了，上圖看過程

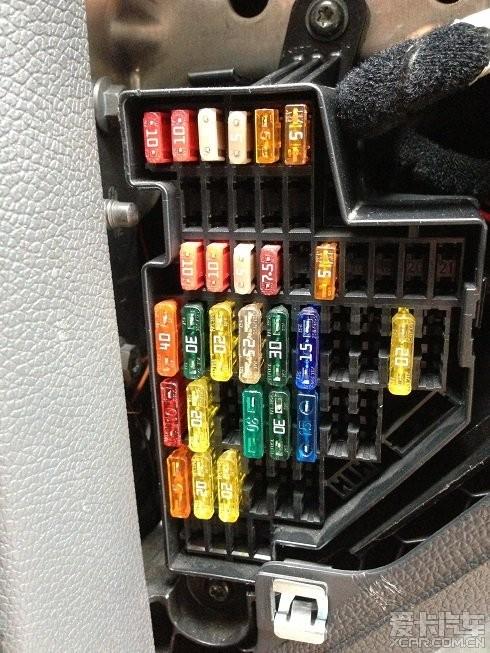

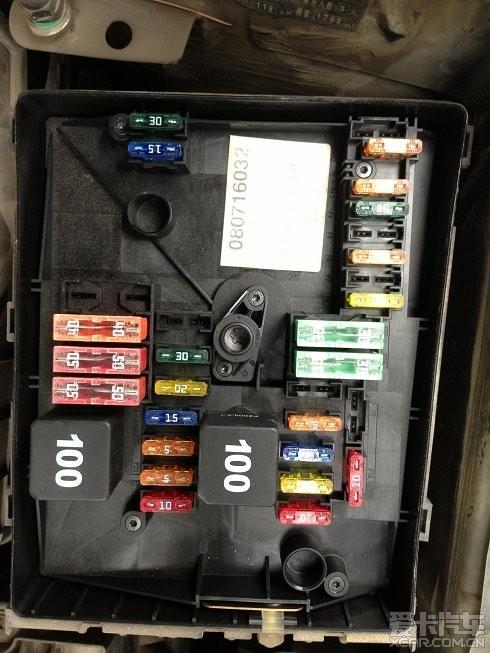

首先需要確認速騰的保險接線，借用論壇TX的話說，速騰的保險接法，那叫一個亂。批批不一樣。
- 玩改車

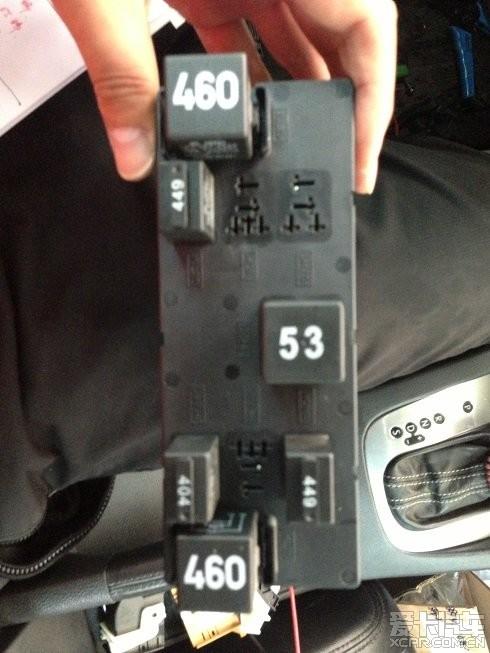

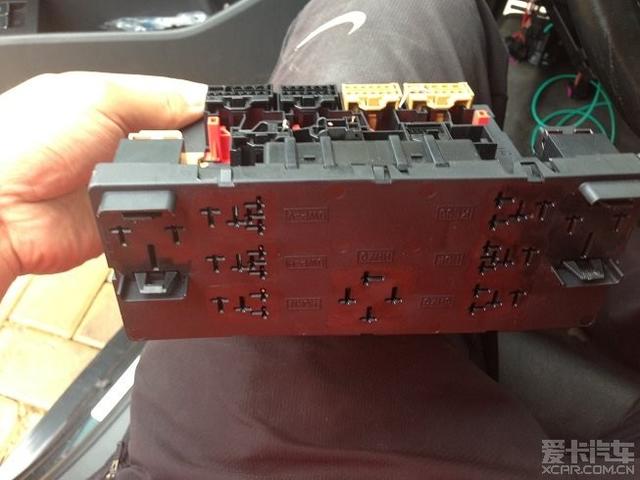

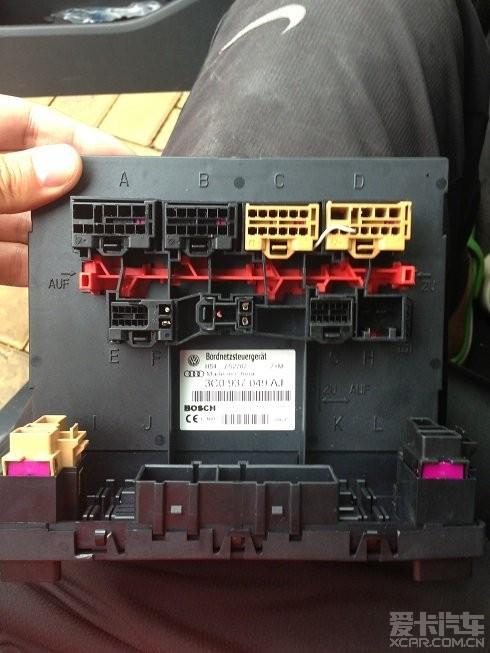

再次，看看模塊原來的線序和顏色，以及繼電器的位置、數量

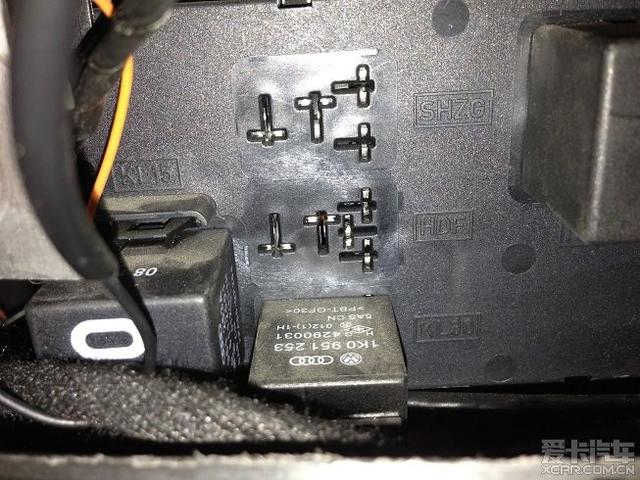

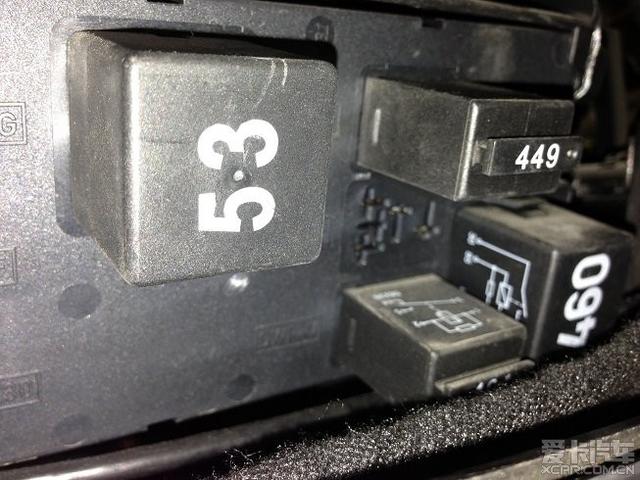

由實物可以看出，老速騰的駕駛室內繼電器一共安裝有6枚。

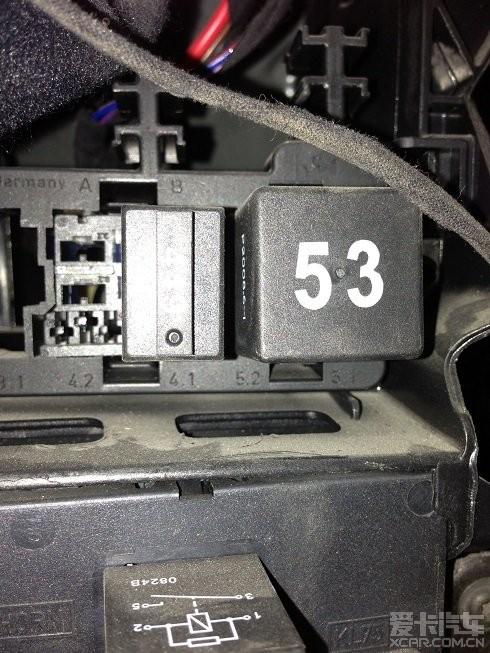

J519上方的，兩個分別是J151冷卻液泵繼電器，接線50繼電器。（此兩個繼電器，改裝無需動）

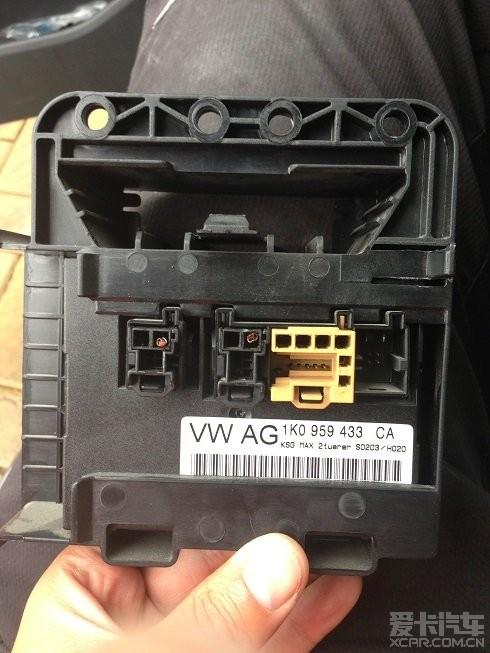

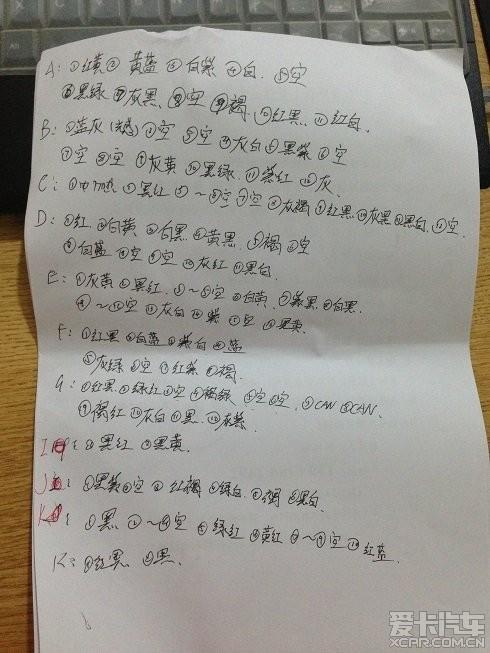

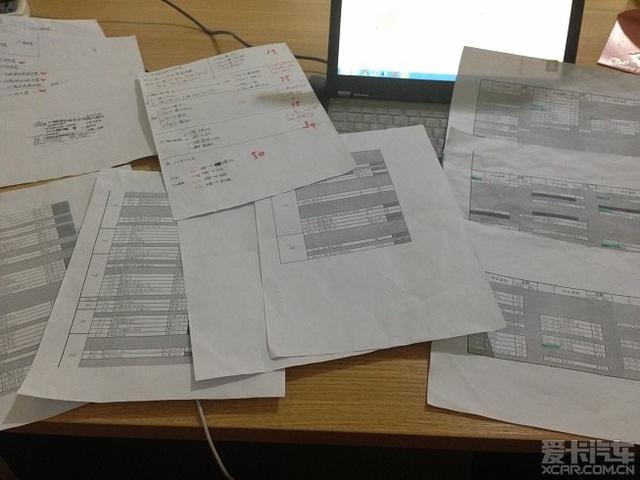

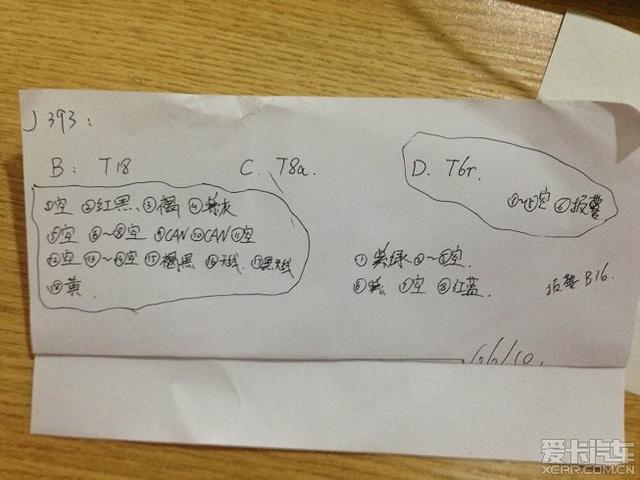

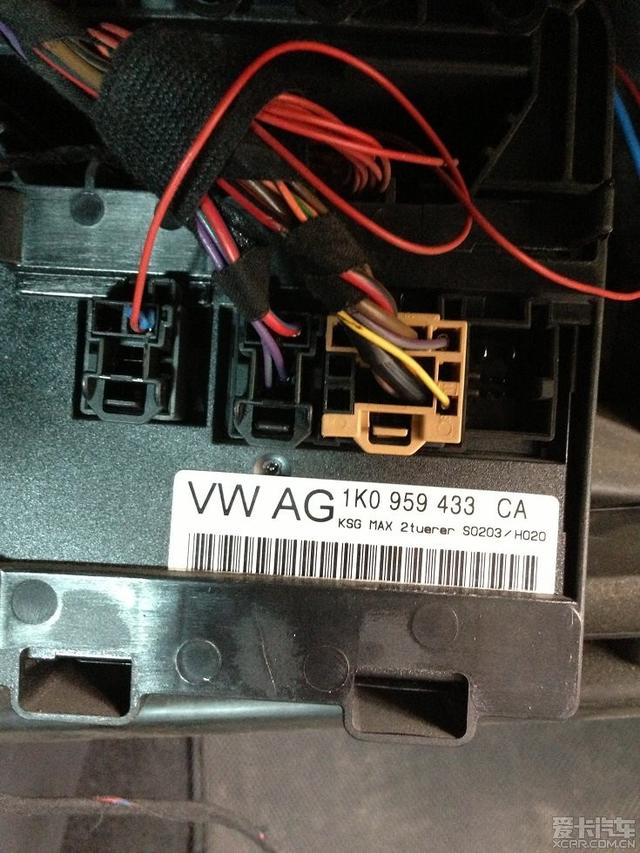

又費了半天勁，把原車J519模塊和393舒適模塊的線序和顏色與線路圖一一作了比對。

所有材料工具準備：

1、087D的J519模塊，外加A\B\C插頭
2、753N的遙控器兩把
3、膠帶兩卷
4、線束若干
5、各類519和繼電器插頭若干
6、新的繼電器底座一套

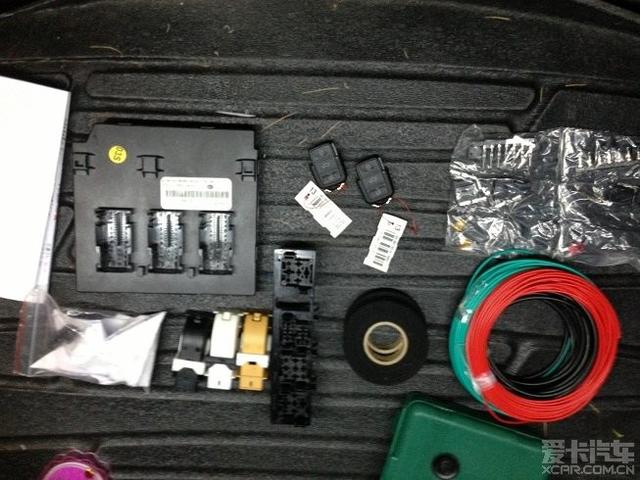

看看全家福

這里要做若干解釋，因?yàn)閻?ài)卡的帖子從來都是B5-B6升級BCM
速騰改成功的魏彥海同學又低調的不發帖子，只能在此向感興趣的速騰同學特別說明一下了

老速騰升級新的BCM模塊：
1、新BCM模塊合并或者叫整合了老的J519和J393模塊。
所以，此次升級需要將J393模塊的線甩到新的BCM模塊上。
2、新的BCM模塊內置整合了防盜天線。
所以，原來舒適模塊的防盜天線不再接線了。

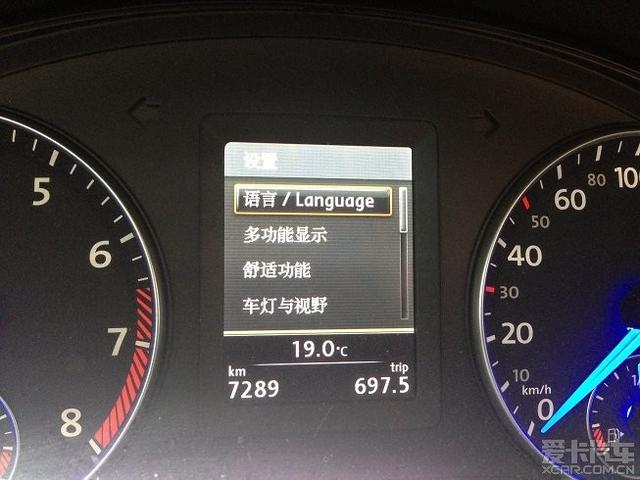

3、彩屏讀取舒適菜單和燈光菜單，默認從BCM中讀取，因此這是更換BCM的原動力。
4、因更換了BCM，所以要將原來用的753L遙控器換至753N。

此次升級，重點之二：

新老J519模塊的針腳對應關系

（對照?qǐng)D我得考慮下是否放出來）

此次升級，重點之三：

升級前后繼電器接法

（對照?qǐng)D我得考慮下是否放出來）
