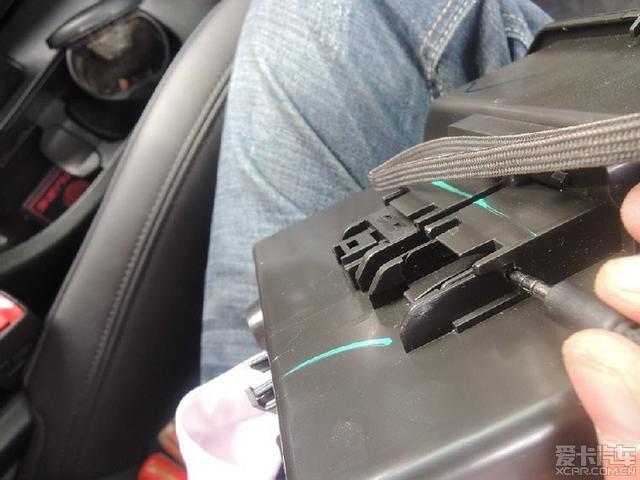

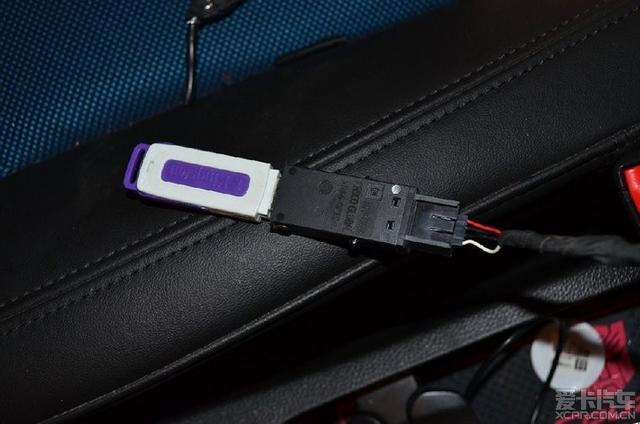

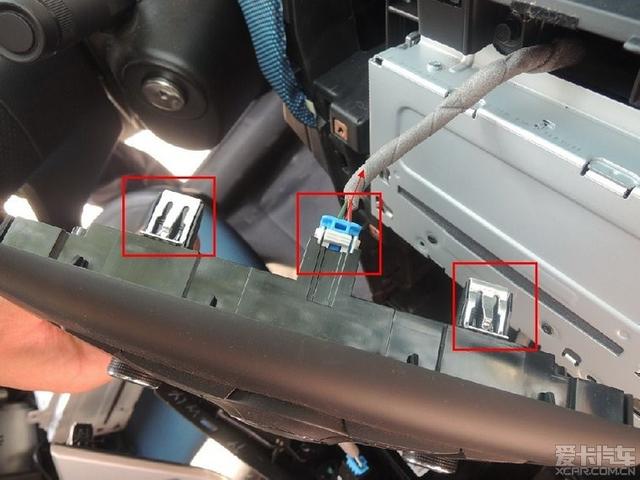

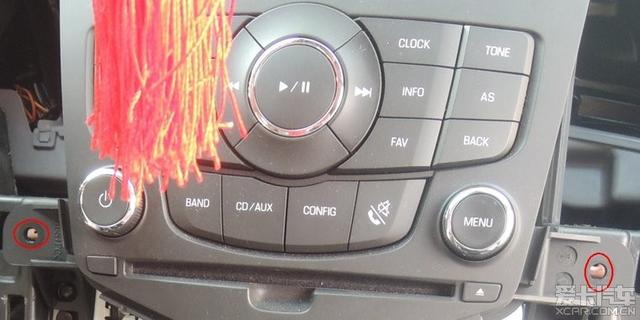

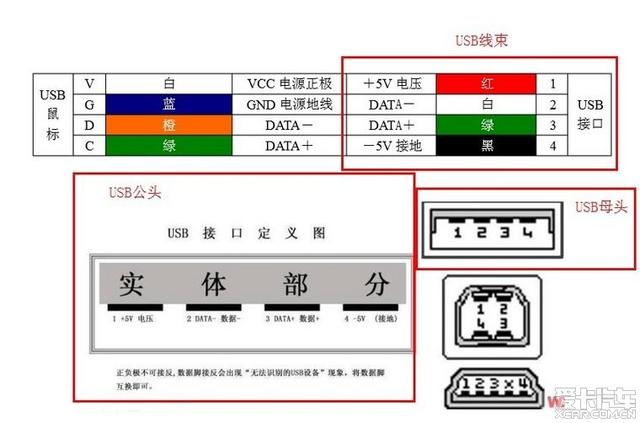

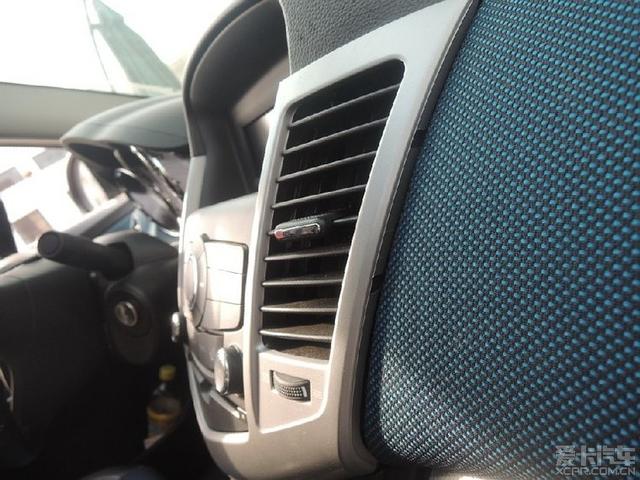

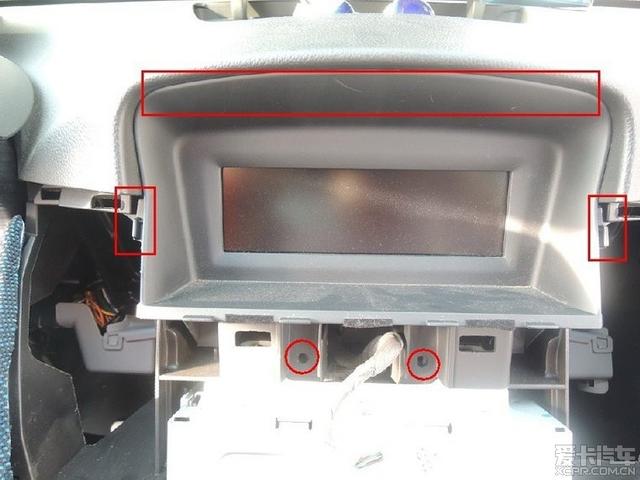

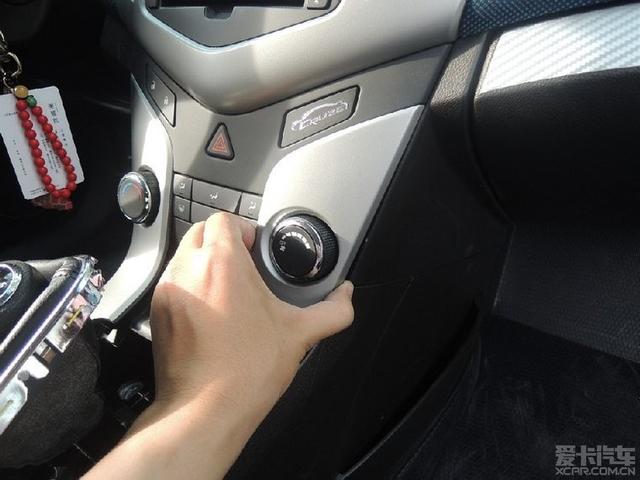

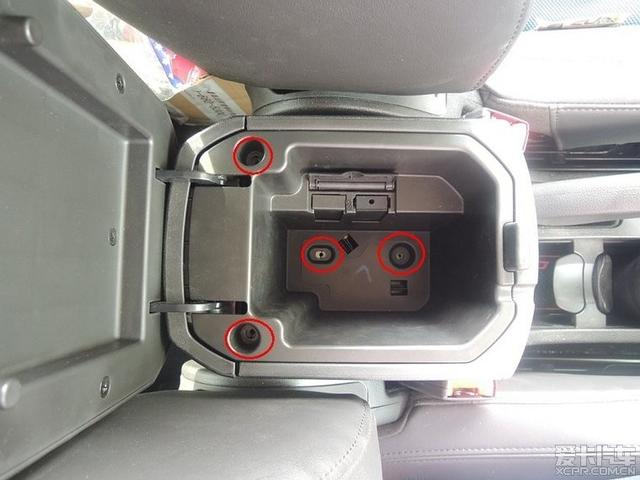

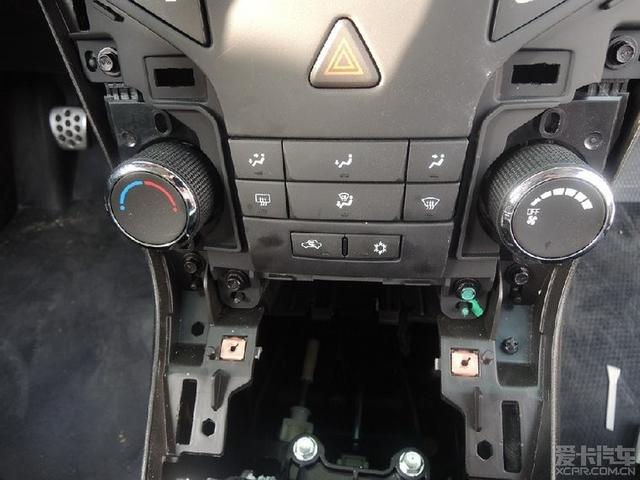

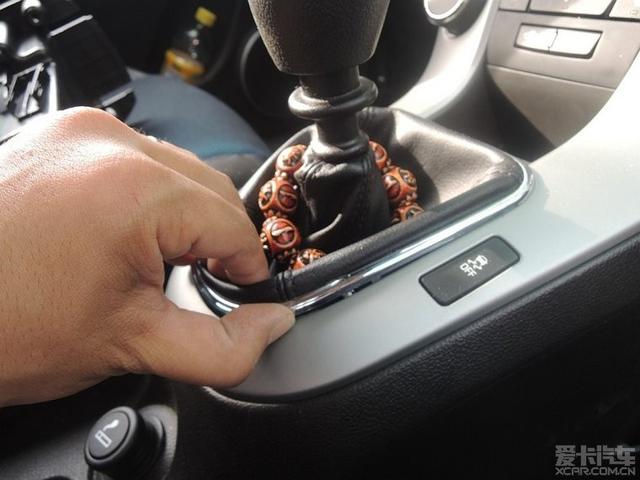

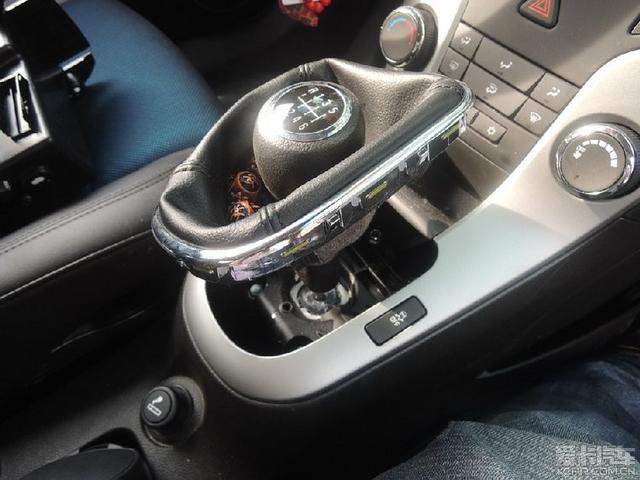

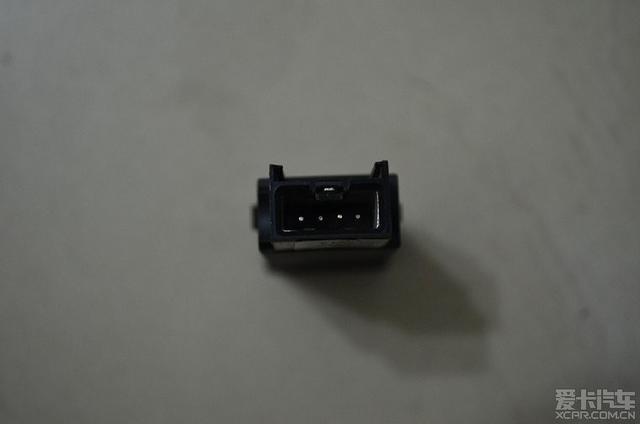

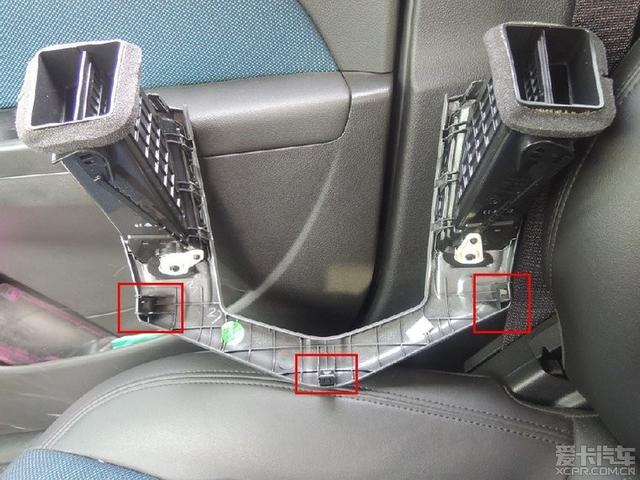

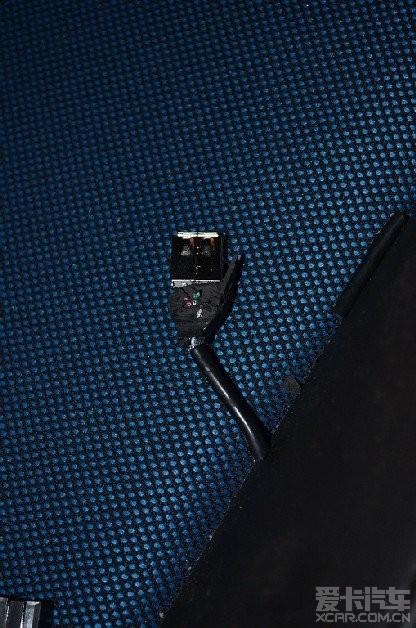

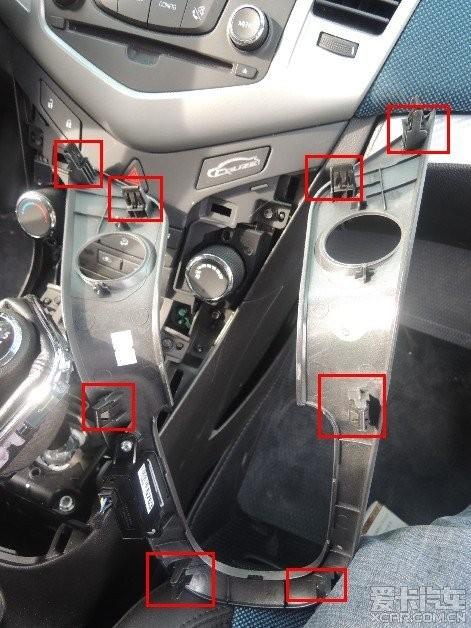

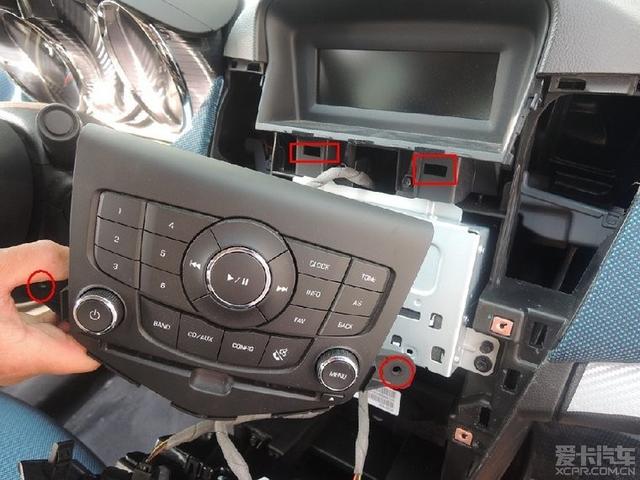

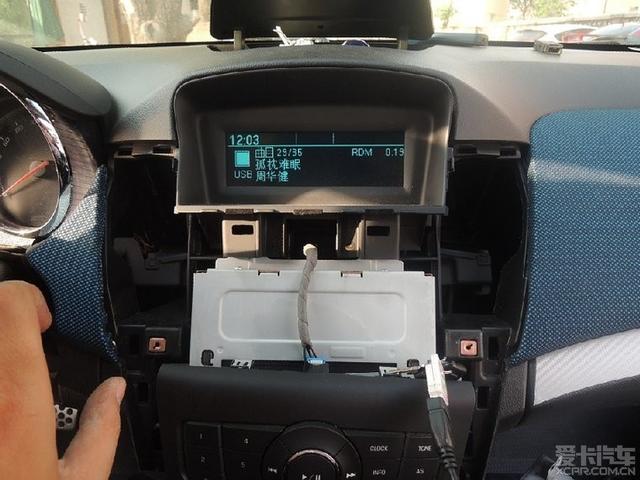

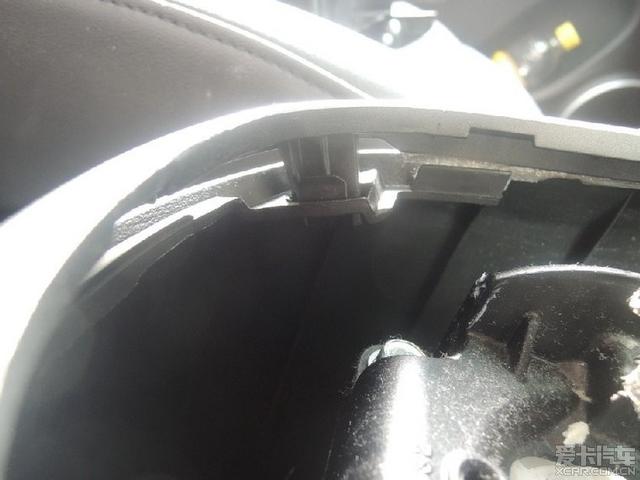

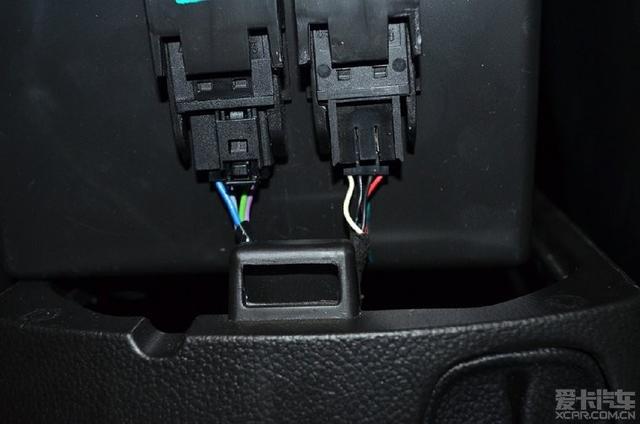

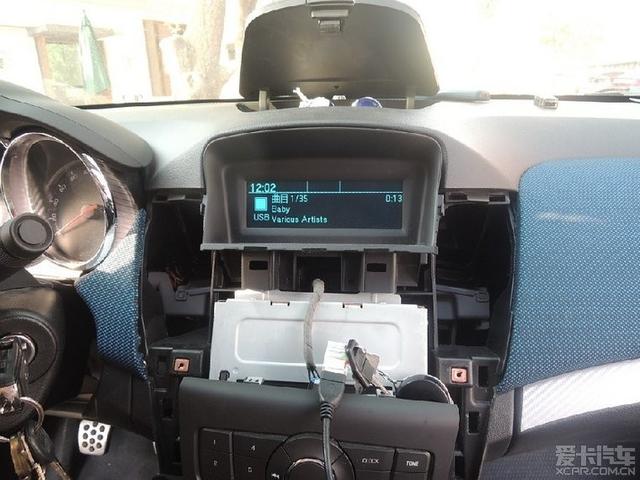

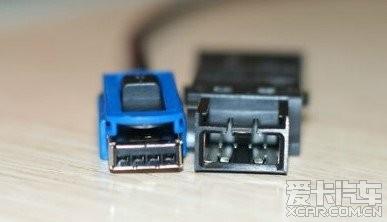

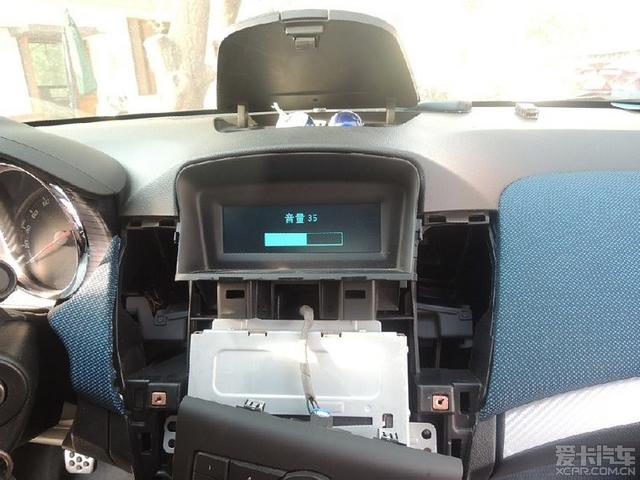

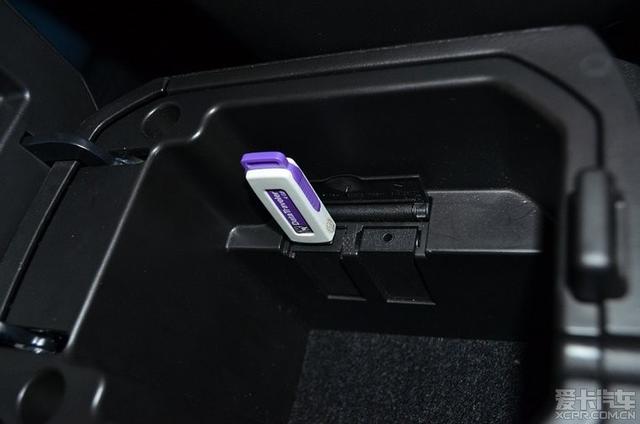

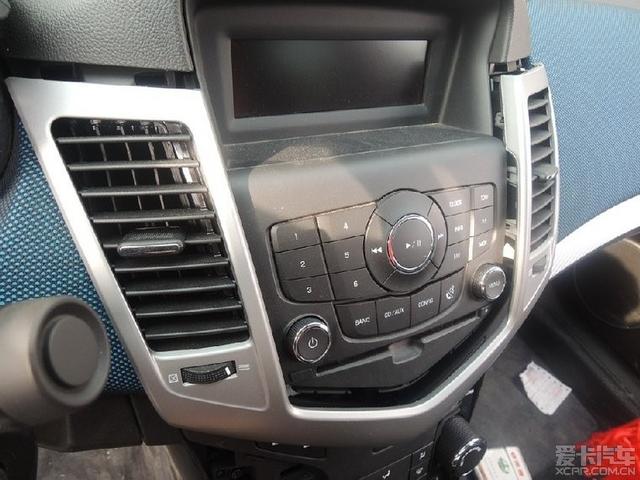

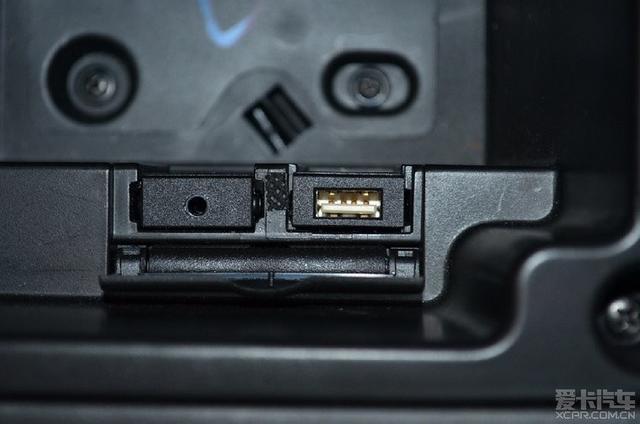

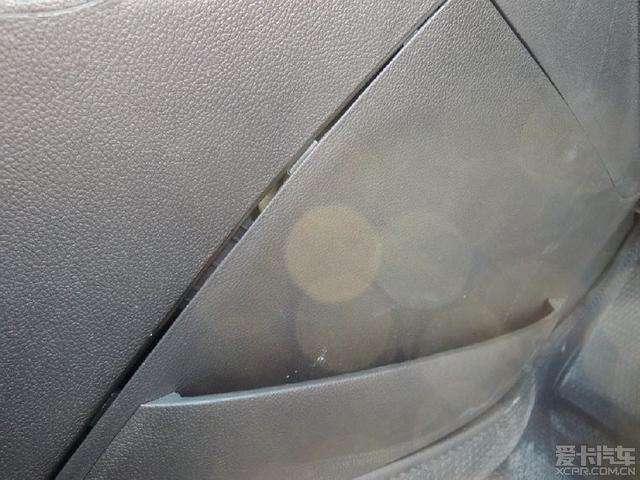

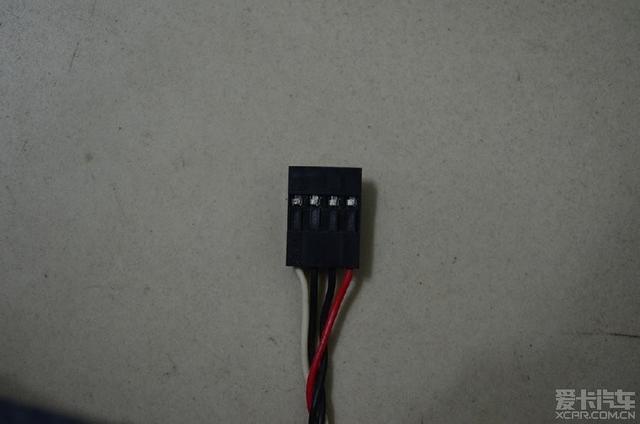

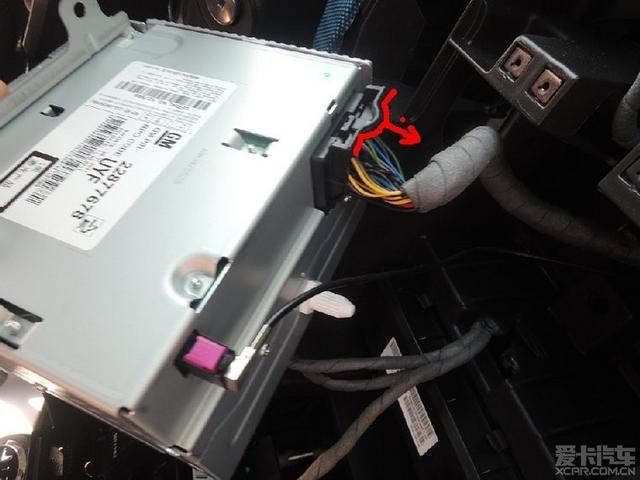

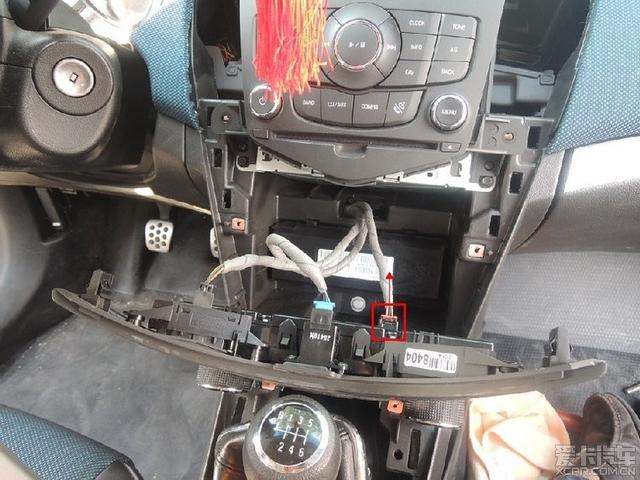

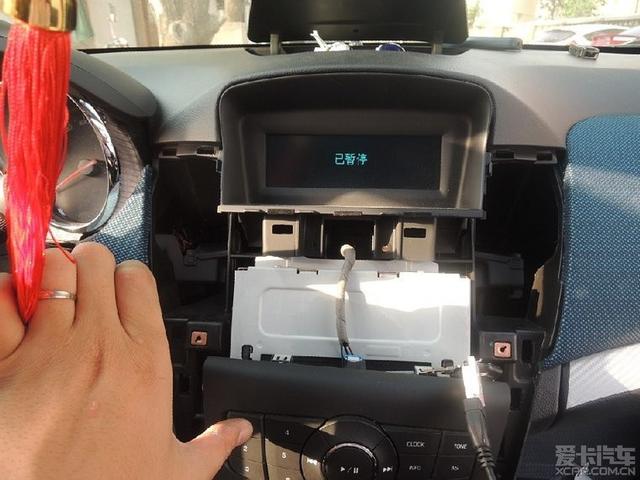

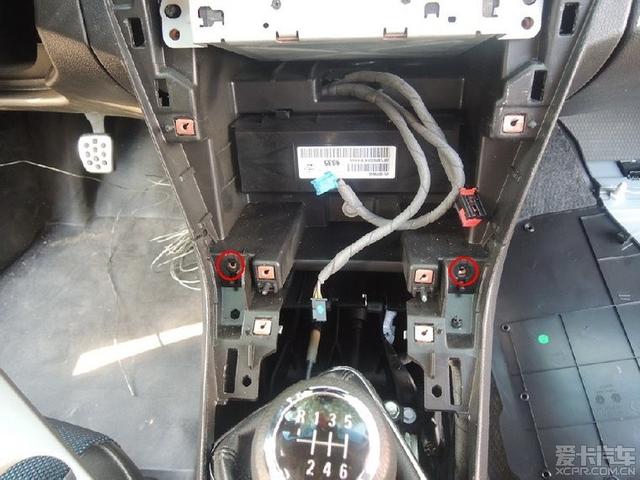

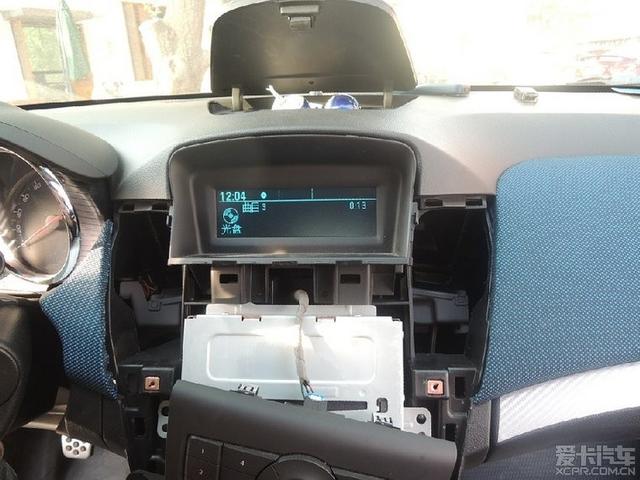

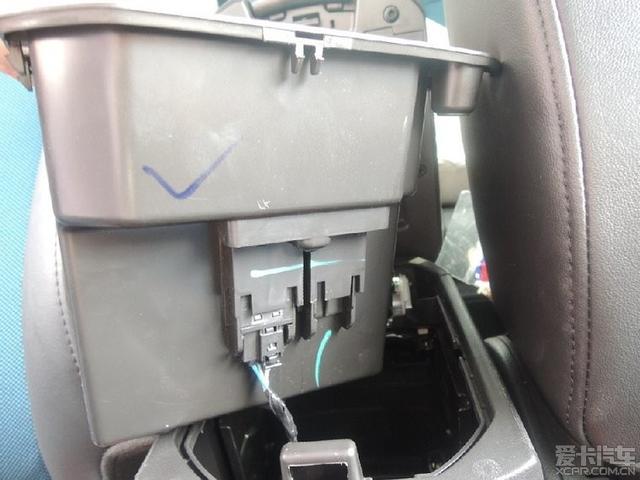

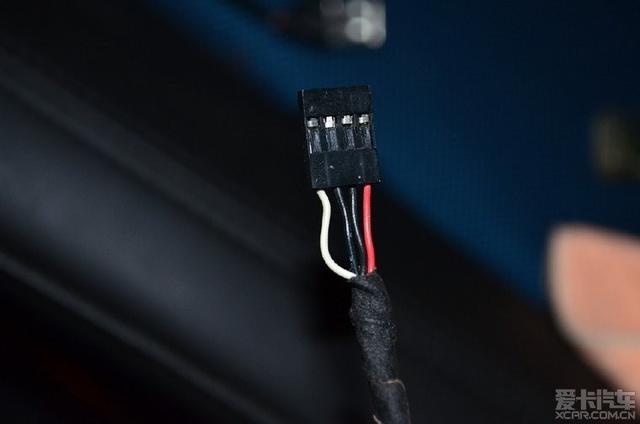

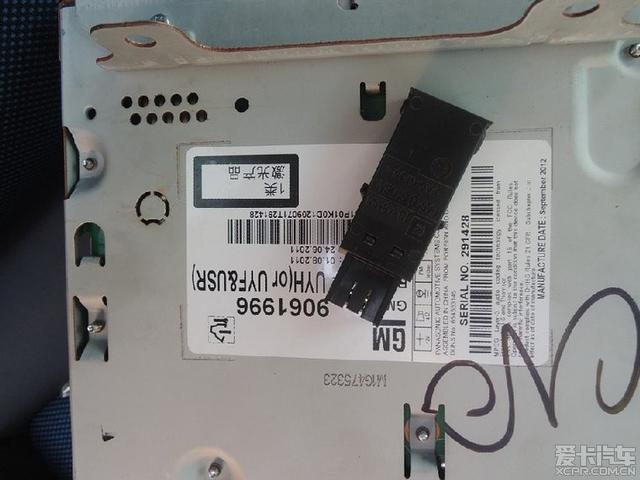

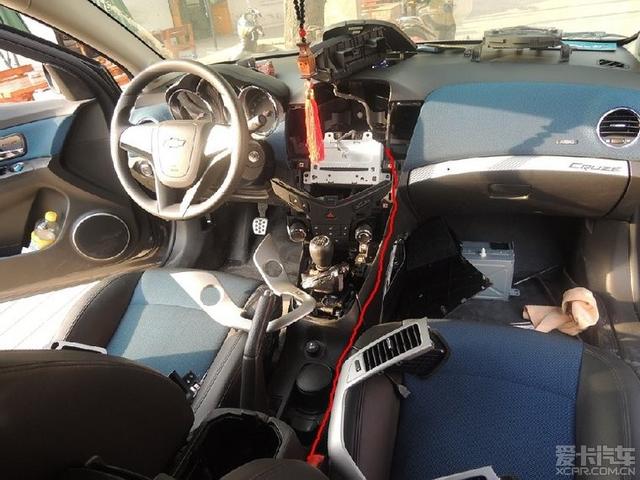

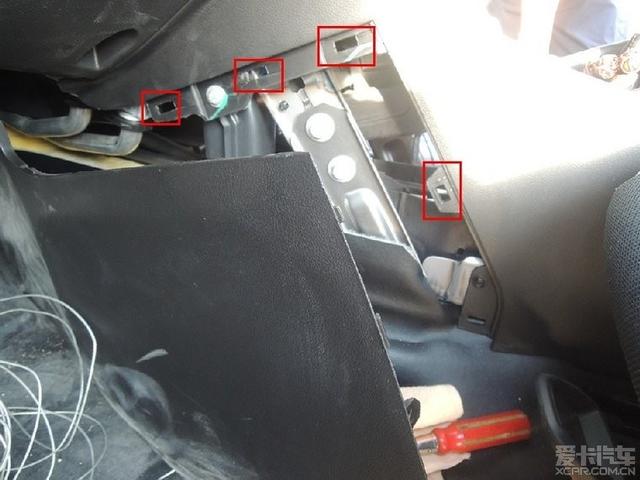

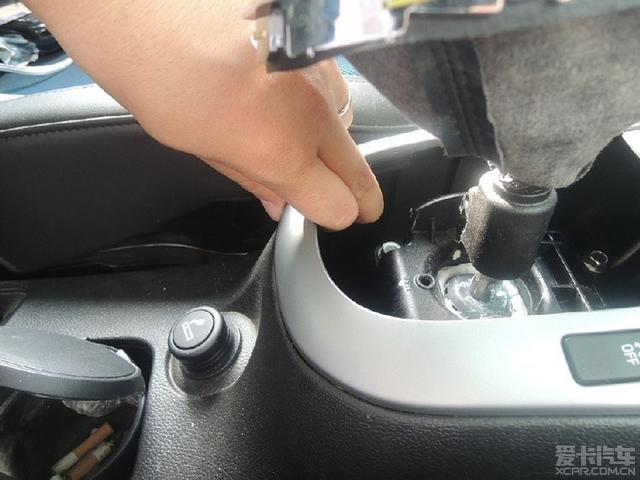

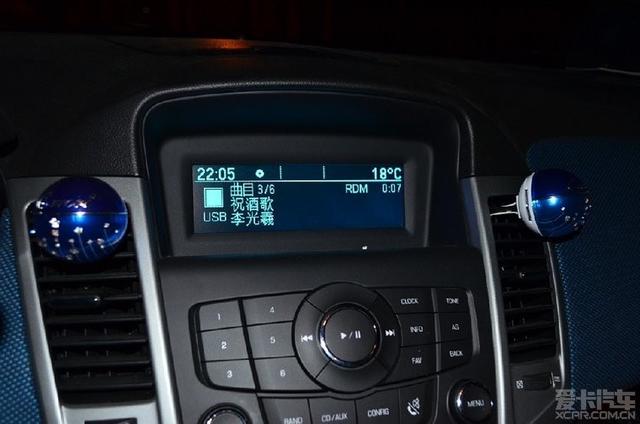

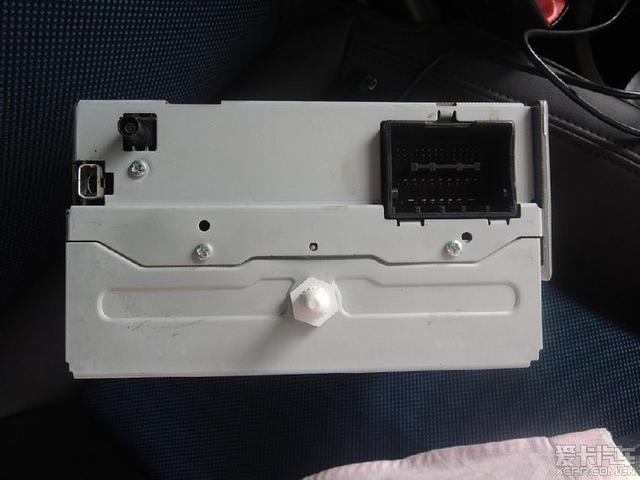

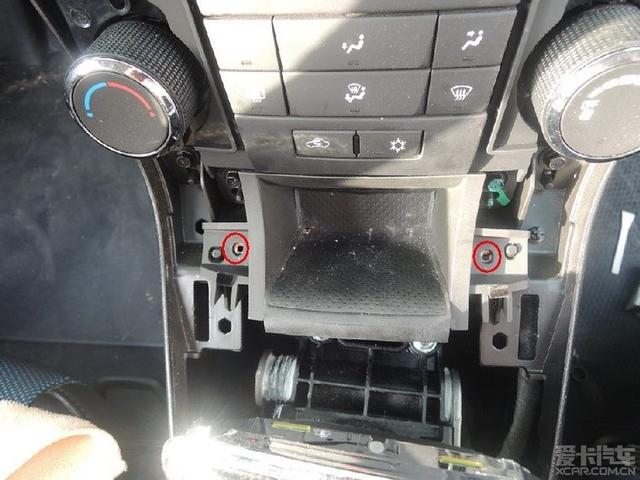

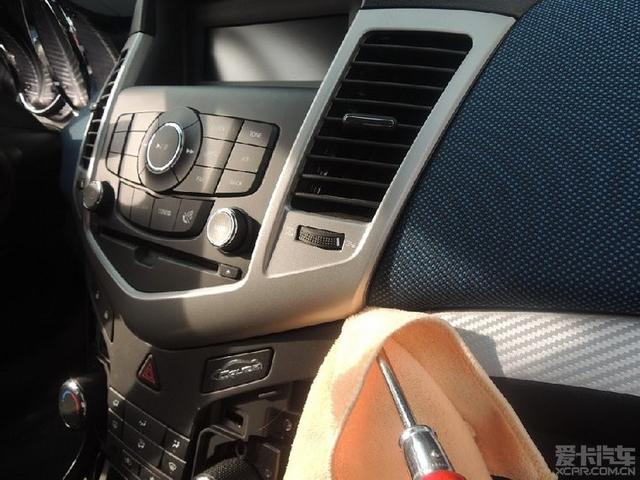

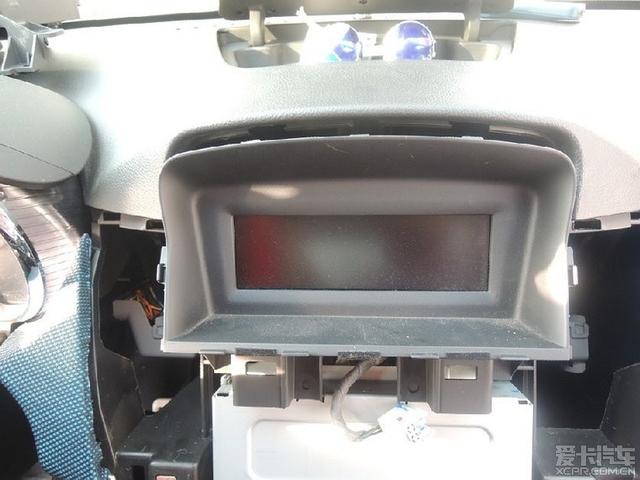

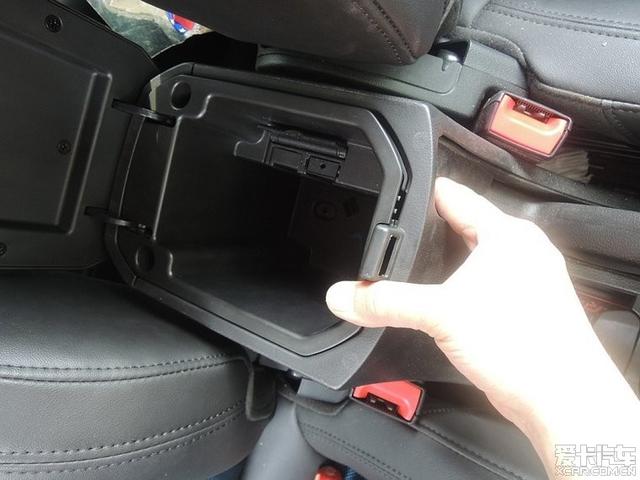

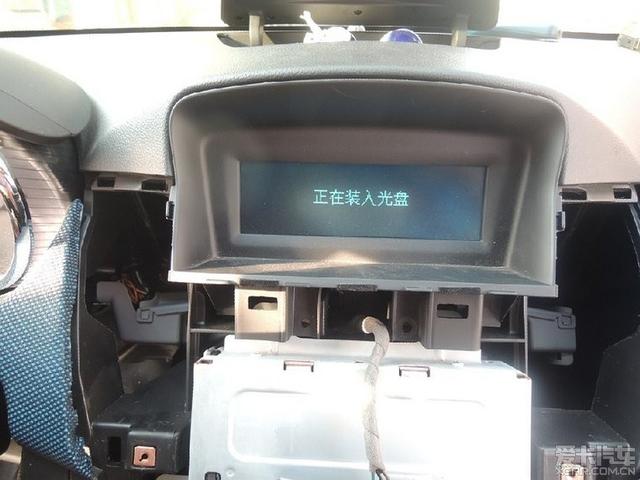

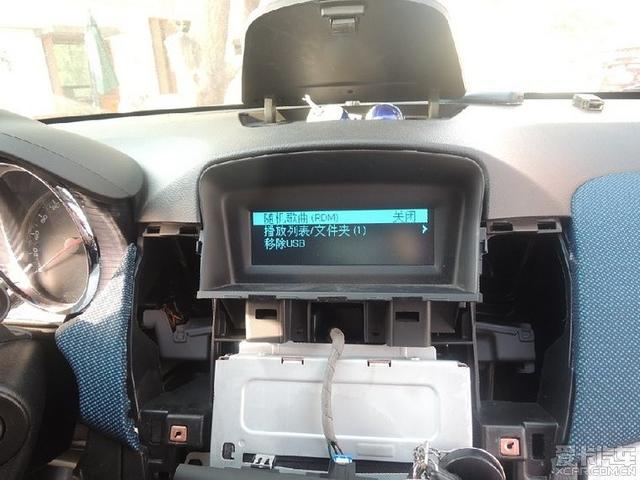

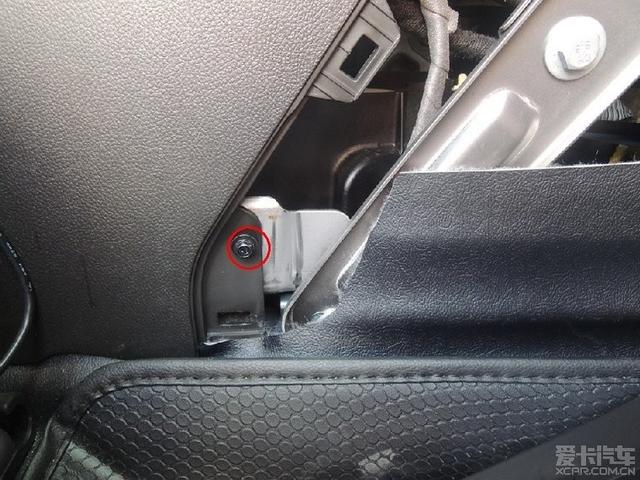

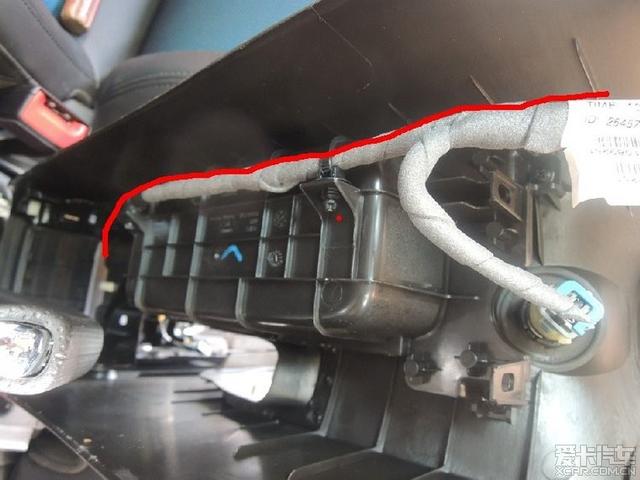

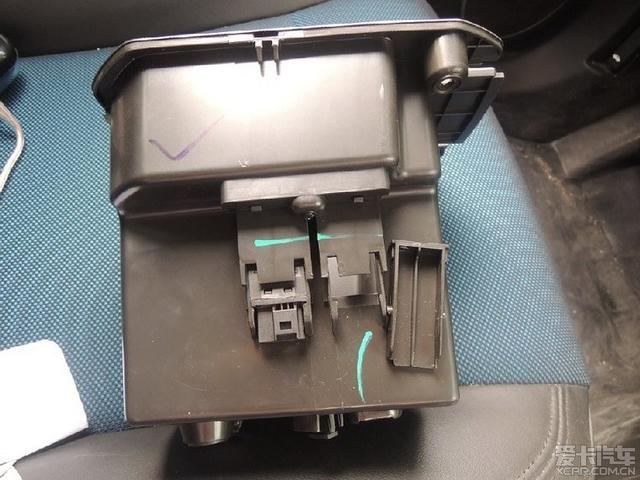

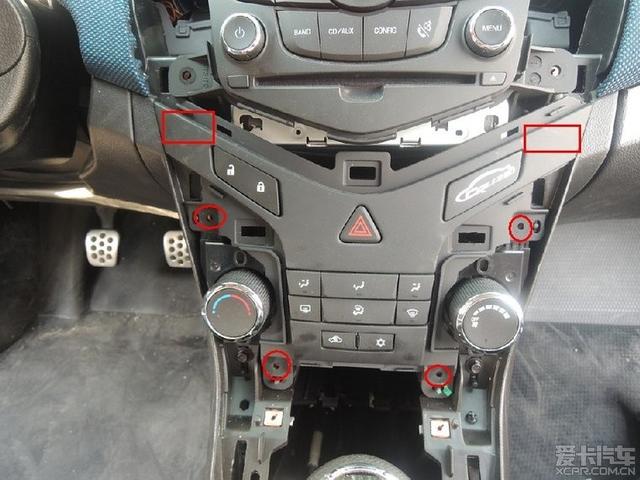

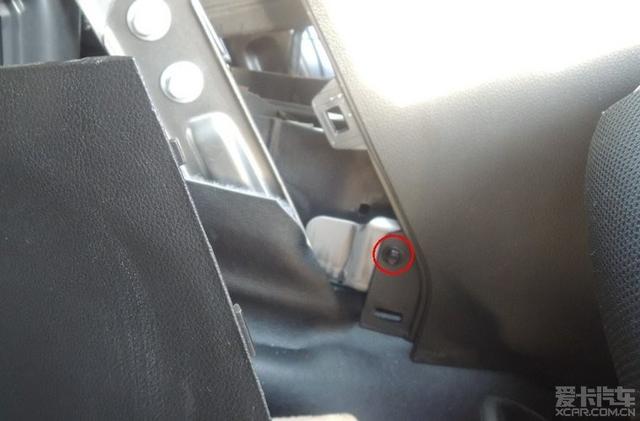

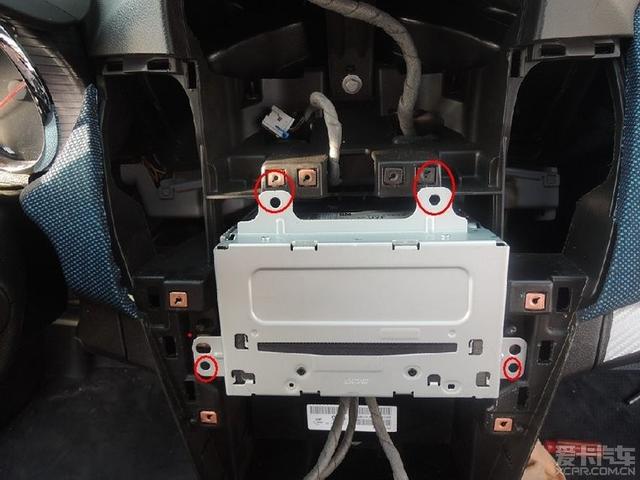

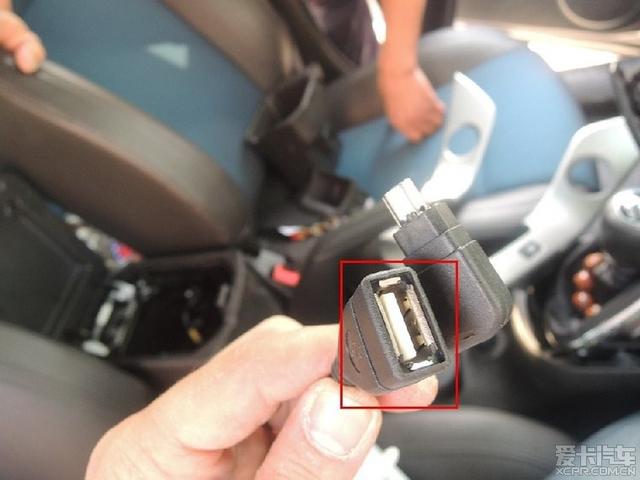

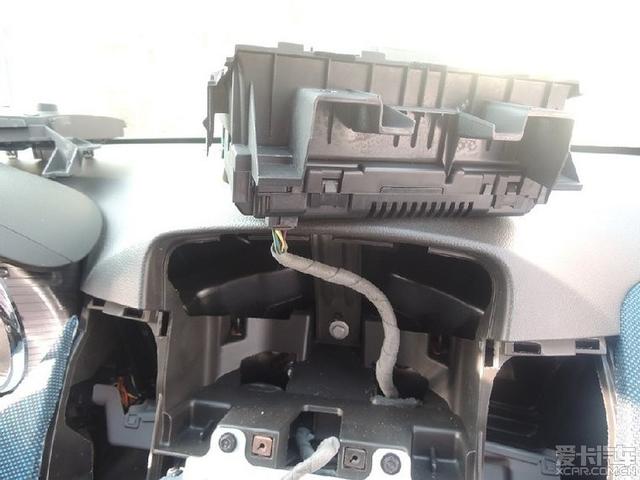

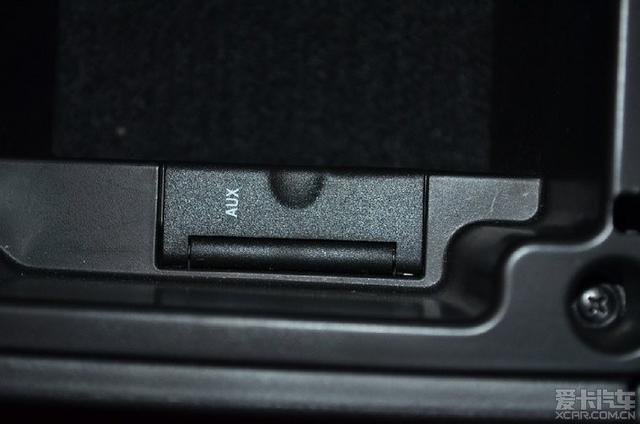

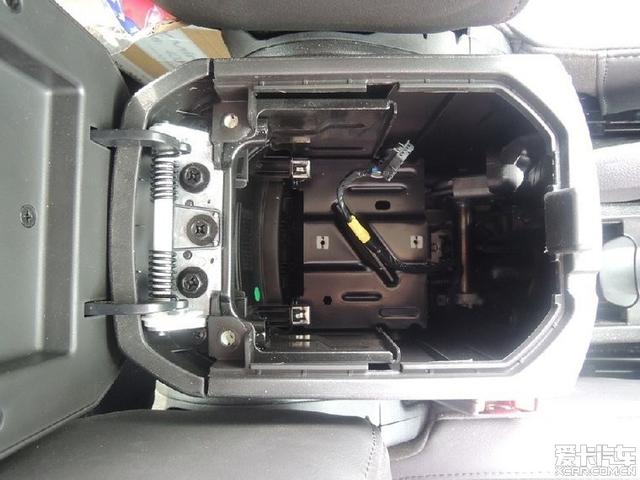

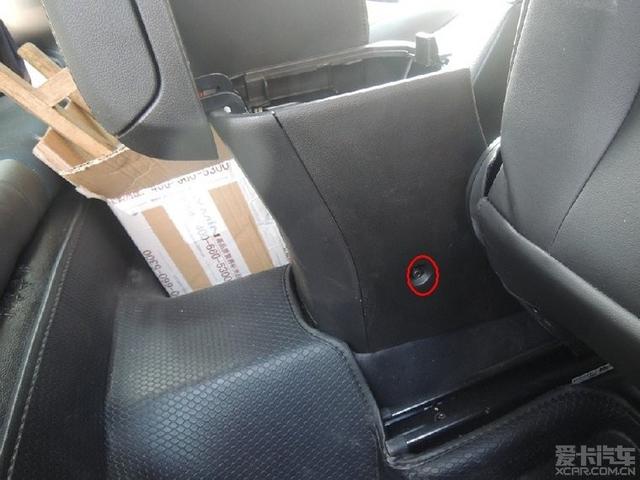

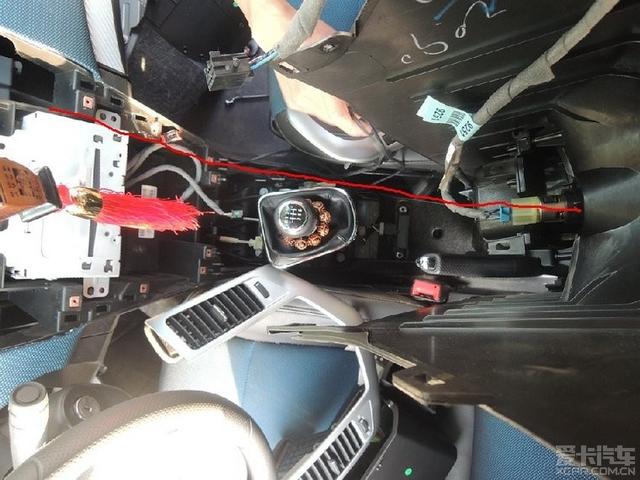

聲明：本帖系轉載于愛卡汽車論壇 作者:bb_1980,版權歸作者以及愛卡汽車所有。 看了不少同學升級帶usb的cd的帖子，除了自制或者甩到手套箱，就是使用原裝usb轉接線及usb模塊在原裝位安裝，由于原裝usb線束價格太高，受了一張照片的啟發，準備了usb延長線+原裝usb模塊的方式diy安裝的方案。 某寶上買的usb的解碼cd，199元  usb延長線，19元  usb模塊，55元  ----------------------------------傳說中的分割線------------------------------------------- 延長線的改造，不用被宰200元了哦  上面那張就是我提到照片中的原廠線束接口，我原來是做過很多年it的，看到這張照片后突然發現，我靠，這不是跟機箱里面4針的四針杜邦插口（以下簡稱4針母頭插口）很像么，從家里翻出來舊機箱拆之。 4針母頭插口  原廠usb接口插頭  某寶上買的usb延長線，1.5米長，一頭接cd，另外一頭暴力破壞，線頭拆出來，依次接到4針母頭上，做好絕緣包裹，注意線序不要搞錯  下面是標準usb線束及接口定義  4針母頭插口制作完成，插入某寶上買的原裝位usb模塊，吻合  usb延長線插口尸體。。。。。。  開機測試，成功識別，各按鍵功能正常  裝好后連接很緊，不放心的話可以在安裝時使用其他方式固定，比如熱熔膠等等 ----------------------------------我是分割線---------------------------------------- 本作業關鍵步驟已經完成，以下為各種拆卸，熟悉的強人可略過此過程直接欣賞最后結果，沒有經驗的同學在拆中控和中央通道的時候可以參考以下內容 下面是中控面板、cd拆卸 首先拆掉檔桿防塵罩，工具：手，注意點：拔出即可，毫無壓力   然后拆除下部裝飾面板，工具：手，注意點：繼續毫無壓力 手的位置有彈簧卡子，推上去就開了，一共8個彈簧卡子，從下部開始拆除，注意彈簧片不要掉落在車內~~~~~   這個地方要兩側均勻用力，拔出來  8個卡子的位置  拆除出風口面板，工具：撬板（我是用的平口螺絲刀墊布），注意點：看好卡子位置，不要用蠻力 一共3個卡子，拆的時候注意不要弄花面板    卡子位置  拆除檔把前小儲物盒，工具：7號套筒，注意點：注意保管好螺絲 螺絲位置，按圖示拆下即可   拆除空調按鍵面板，工具：7號套筒，注意點：注意保管好螺絲 紅圈為螺絲位置，方框為彈簧卡子位置，按圖示拆下即可   注意紅色插頭要先拉出紅色卡扣后才能拔下線束 拆除中控按鍵面板，工具：7號套筒，注意點：注意線束及保管好螺絲 紅圈內為螺絲位置  兩側方框內為彈簧卡子，中間方框同樣要拉出藍色卡子后才可拔下線束  拿下  拆除小屏，工具：7號套筒，注意點：保管好螺絲 紅框部分為卡子，不帶彈簧，推出即可，下面兩個圓洞洞是螺絲位置  拿下，甩到上面不用管   終于拆CD了 紅圈內為螺絲位置  背面線束，按箭頭方向扳動就能取下線束，安裝時推回  帶USB的CD，USB延長線就插在收音機天線邊的MINI-A接口上  來個慘不忍睹的照片  把新CD換上，測試一下        各功能正常，沿紅線標記開始甩出USB延長線  還沒拆完。。。開始拆扶手箱 ---------------------------------------------------我是分割線---------------------------------------- 下面開始拆除扶手箱及中央通道 打開扶手箱蓋，拆除4顆螺絲，工具：十字螺絲刀，注意點：2顆螺絲在底部，需要揭開底部墊子 螺絲位置，按圖示拆下即可  扳動扶手箱儲物盒，釋放卡扣  拿出來咯 看到沒，空的這個就是讓人又愛又恨的USB位置  拆掉后的樣子  壓一下這個地方，取出原來的蓋子  惡心的蓋子…………惡心的通用…………  拆下駕駛員側擋板，工具：手，注意點：可以從下面伸進去使用蠻力向外推卡子 上面三個方框是彈簧卡子，側面的不帶彈簧  拆開后的樣子，擰下這顆螺絲  副駕駛側同樣操作   擰下紅圈內的兩個螺絲  將正副駕駛座椅調整到前面，露出中央通道后部螺絲，拆之，一邊一個  向上提拉中央通道，就能拎下來了，注意手剎不要礙事  USB延長線按這個走線，一直到扶手箱內  中央通道下面原來的線束，USB延長線用扎帶捆在一起，防止妨礙其他操作和產生異響  拆解部分就完事了，反順序就可還原，一定注意不要刮花面板哦 ----------------------------------------我是分割線------------------------------------------ 下面是最終效果照片 連接好的原廠USB接口，插入原裝位   防塵蓋可以正常關閉  測試功能沒有問題  結束，完美實現原裝位USB 嘿嘿，我的小灰灰也可以使用USB咯  PS：蘋果手機可以實現充電的同時使用中控控制播放手機內的歌曲，識別成IPOD 經過實際檢驗，不用購買原廠USB線束，照樣可以在原裝位實現USB功能，想升級USB的同學又可以省下一筆銀子啦，讓我們跟惡心的通用頑抗到底吧，嘿嘿。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
