軒逸改裝行車落鎖、自動升窗器簡單作業

摘要: 年前，家里親戚入手了一臺2.5 V6 天籟，經常忘記關車窗，這常在外極是不便且不安全，于是就想裝個自動關窗器，早在10年前老李老鄧都對此功能進行了改裝，當時也有想過對軒軒改裝下，也對老李所裝的2合一功能的關窗器 ...

聲明：本帖系轉載于愛卡汽車論壇作者:cyw170,版權歸作者以及愛卡汽車所有。

已許久沒有拆車了，自從改裝了LED室內燈、氛圍燈、加裝GPS導航、倒車可視、加裝PAPAGO行車記錄儀之后。。。來軒壇灌水也少了，偶爾回來看看，南版、不版還兢兢業業守候

年前，家里親戚入手了一臺2.5 V6 天籟，經常忘記關車窗，這常在外極是不便且不安全，于是就想裝個自動關窗器，早在10年前老李老鄧都對此功能進行了改裝，當時也有想過對軒軒改裝下，也對老李所裝的2合一功能的關窗器寶貝收藏備用，但當初的想法是：原車的東西盡量不去改動的原則，一直未實施，一般只我一人使用軒軒，自己養成了上車即手動落鎖，車窗基本不開的原則。所以這項改裝沒有進行，這次借改裝天籟機會，就又上網TB了下，找了一家非老李使用的那家自動關窗器及行車落鎖，想來這產品已成熟了，經過2年多時間，果斷下單順豐回來，先拿自個的軒軒下手練手。簡單作業奉上，拆車門等步驟請搜索本壇達人老鄧、老李作業，這里不再重復。

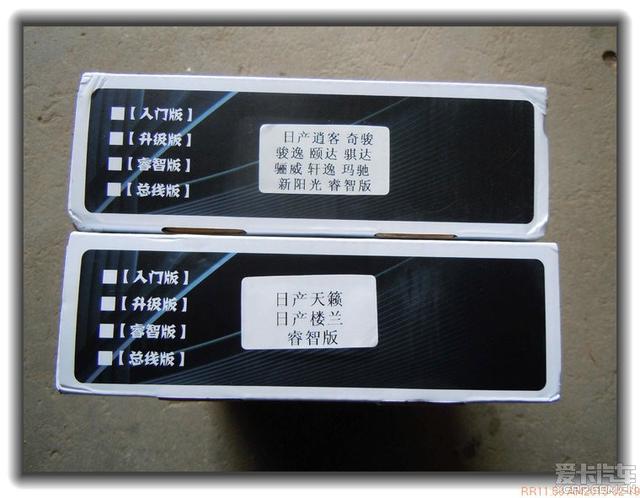

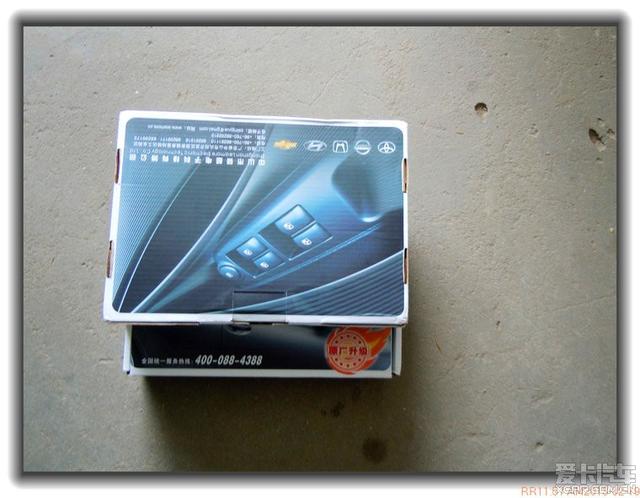

包裝正規。我所購的是睿智版

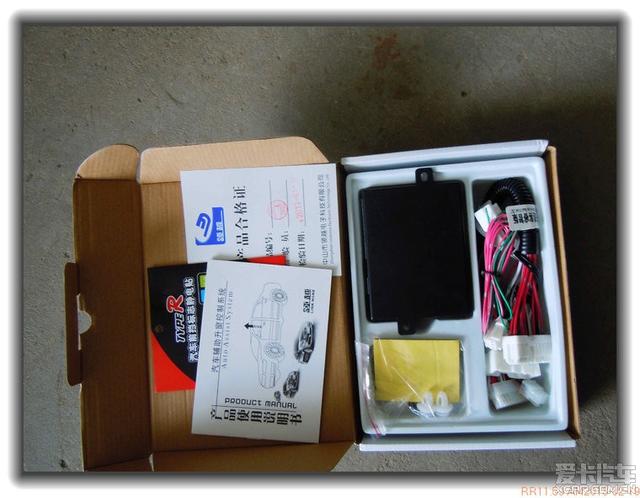

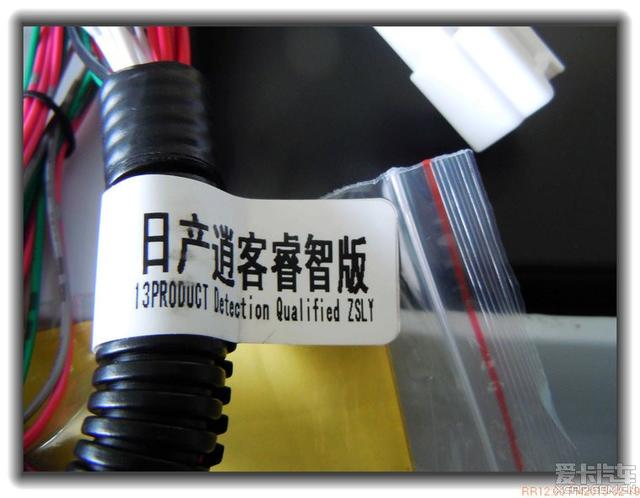

打開一看，說明書、合格證、安裝圖片一應俱全、外觀整潔、線束與原車相比不相上下，軒逸與逍客使用同樣型號、專車專用。

對比原車線束，沒有更細只有更粗，所以多一份放心

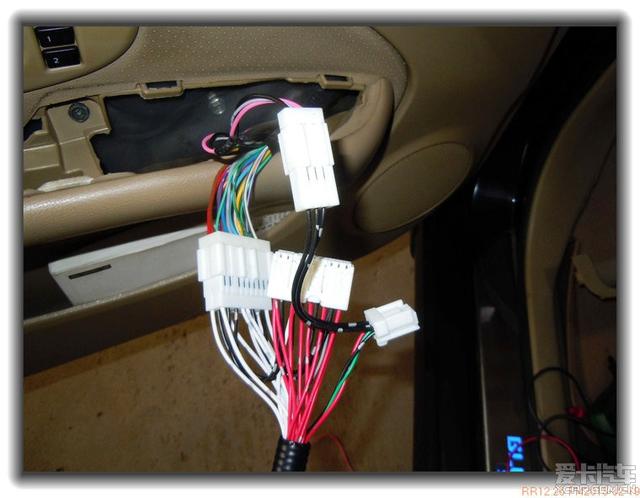

上半部是原車線束、下半部是自動升窗器線束

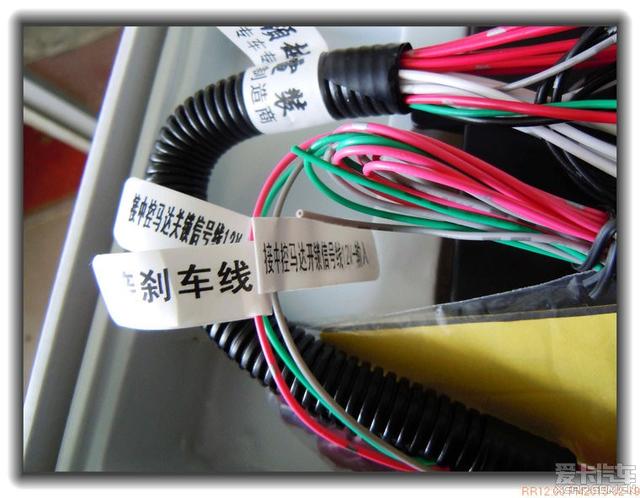

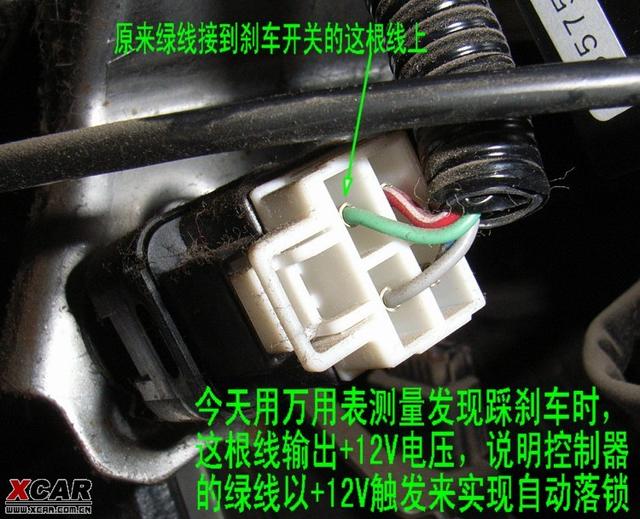

接3根線，分別是中控馬達開鎖信號線12V輸入、中控馬達關鎖信號線12V輸入、剎車線12V輸入，店家建議是剎車信號線取自方向盤底下

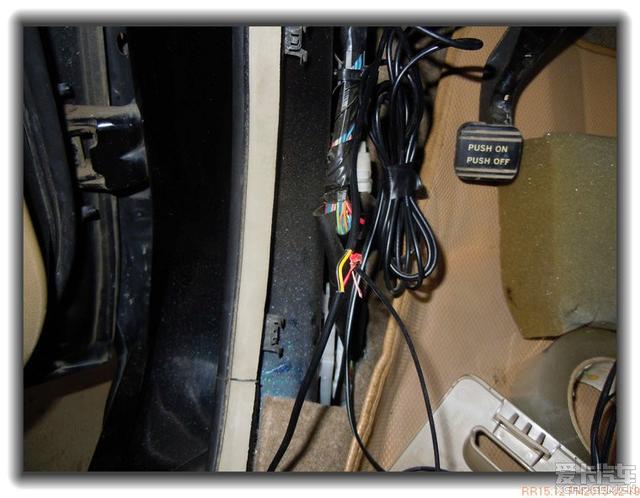

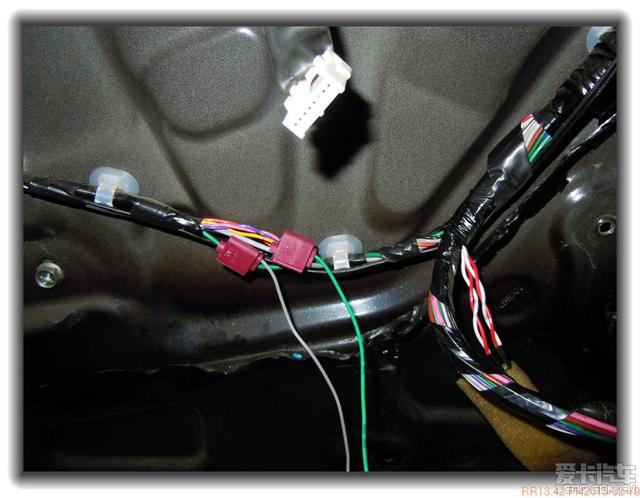

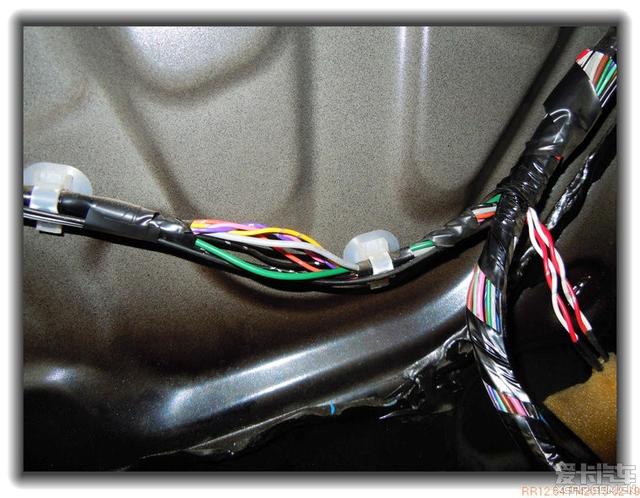

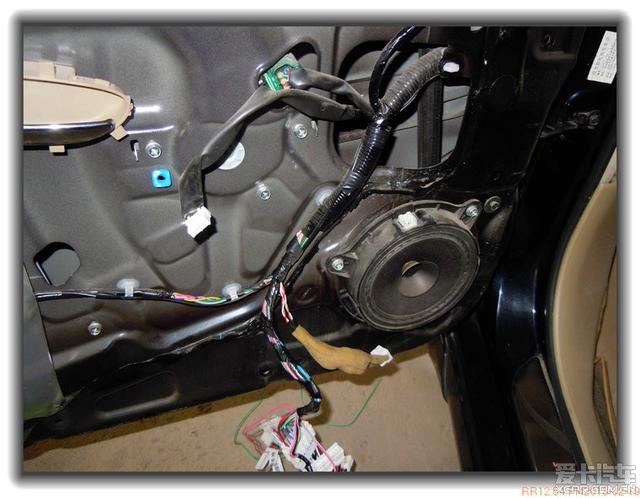

但感覺不好拆，老鄧后來改裝不取剎車信號，而改取倒車燈信號，我覺得此方案可行，通過看老鄧改裝作業，且我的后可視是加裝的，視頻線從主駕旁走，我直接在主駕旁破線而不再次按老鄧方式布線到尾箱取倒車燈12V信號，這樣同樣達到從P檔掛D檔過程觸發落鎖而達到行車落鎖功能。而這里對于DIY的同學難度莫過于找另兩根中控電機線開關鎖線，其實很簡單，拆開主駕位門板開關窗線束總成另一頭通向左邊的線束即是，其中兩根較粗的綠、灰線就是我們要找的。接時用線卡不必破線美觀、安全，有標簽可以認向09款軒逸車上灰粗線對應中控馬達關鎖信號線、綠粗線對應中控馬達開鎖信號。
