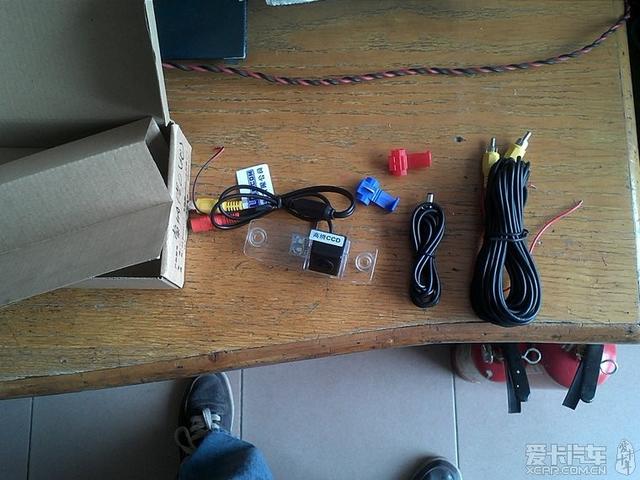

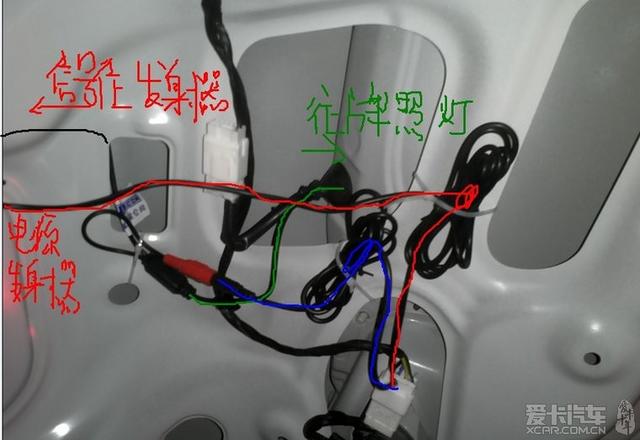

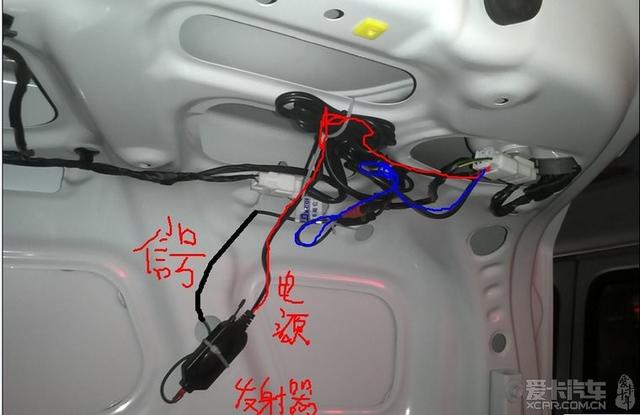

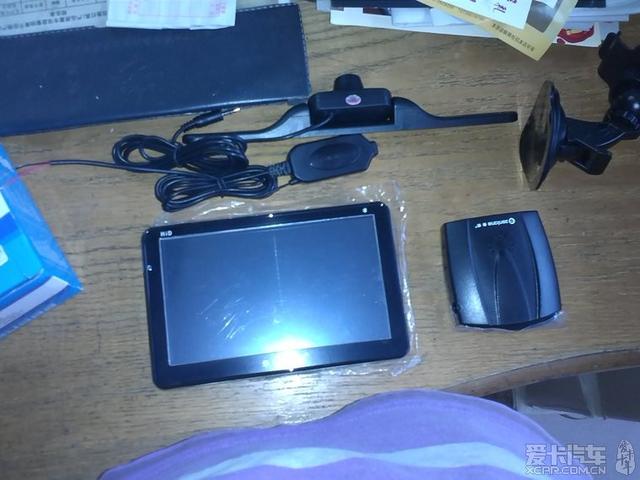

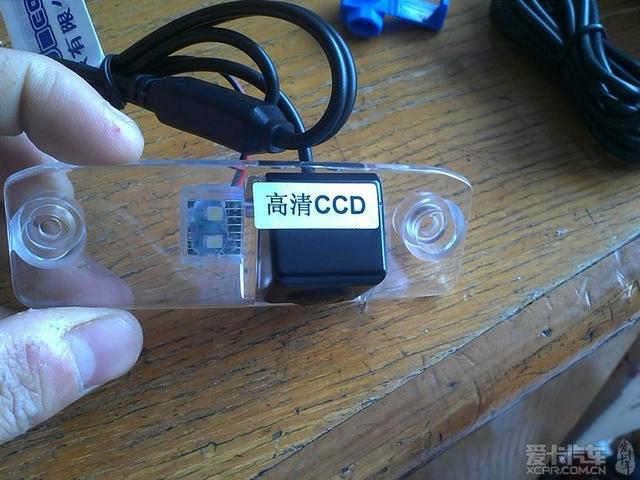

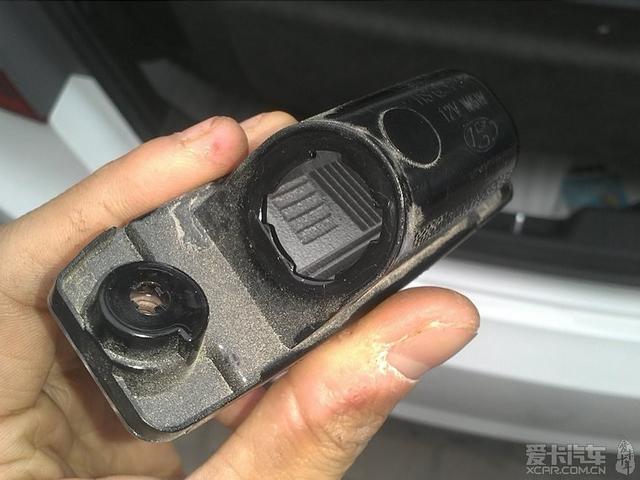

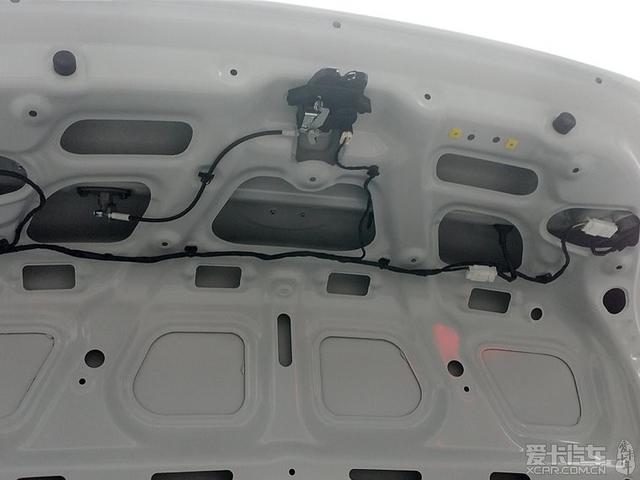

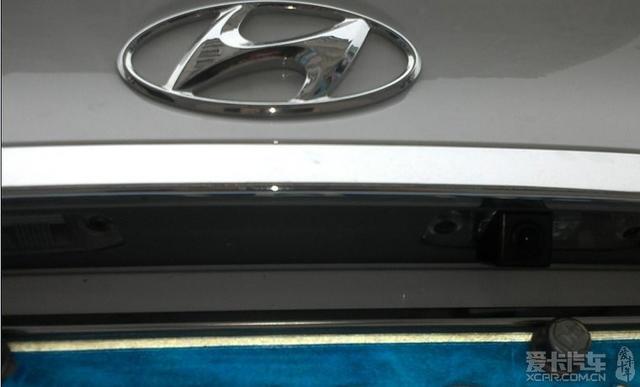

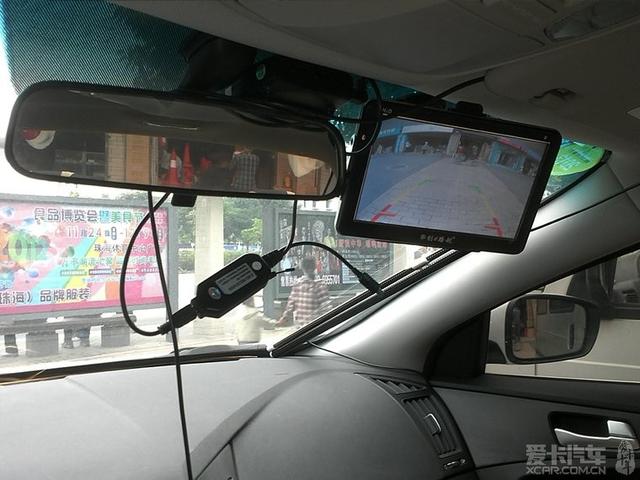

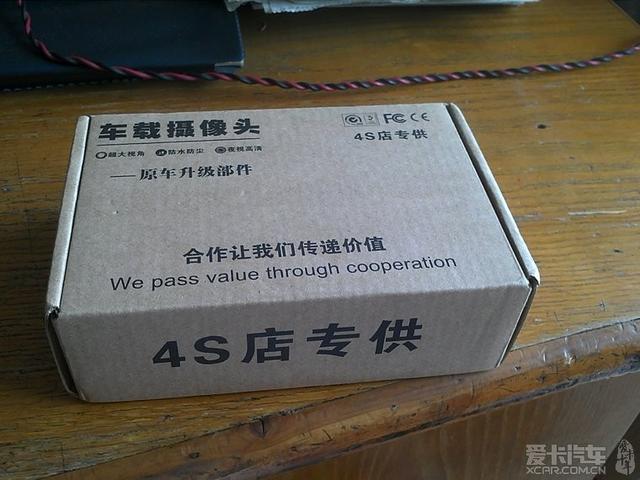

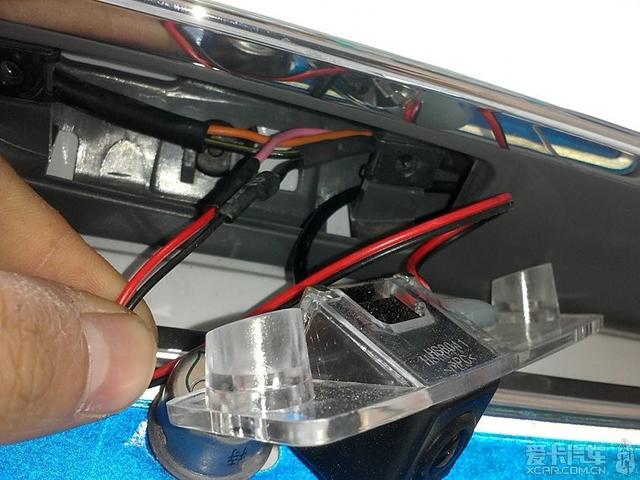

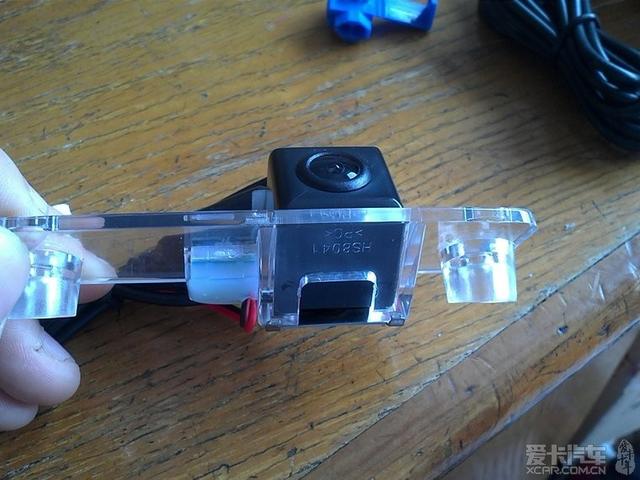

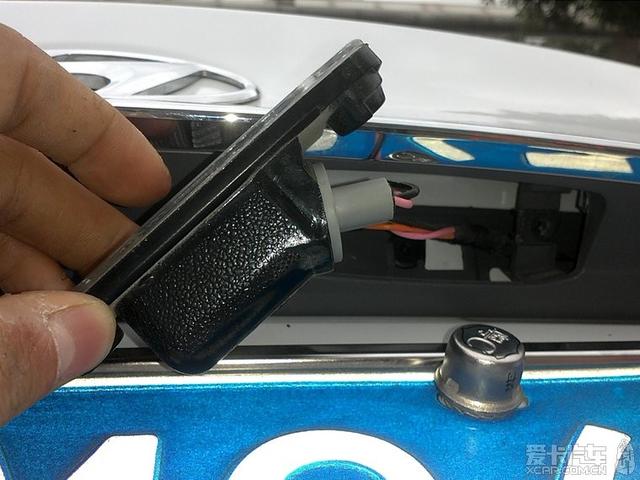

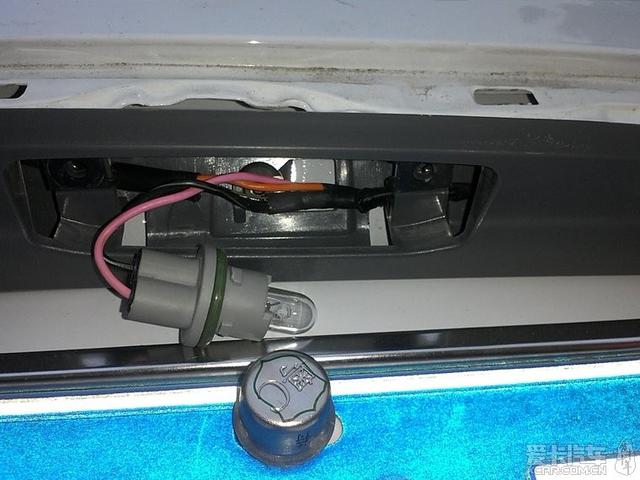

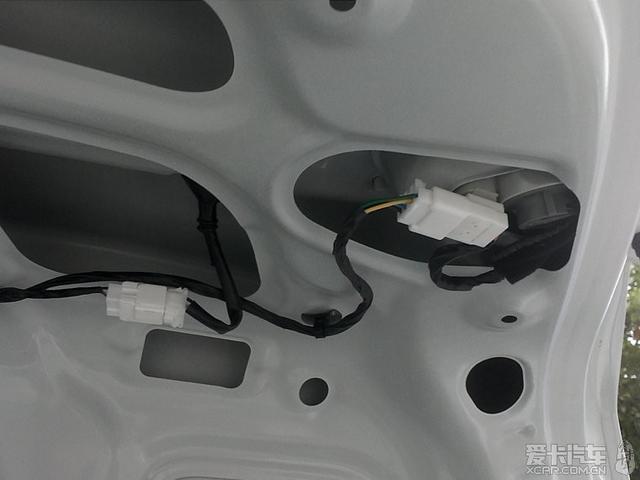

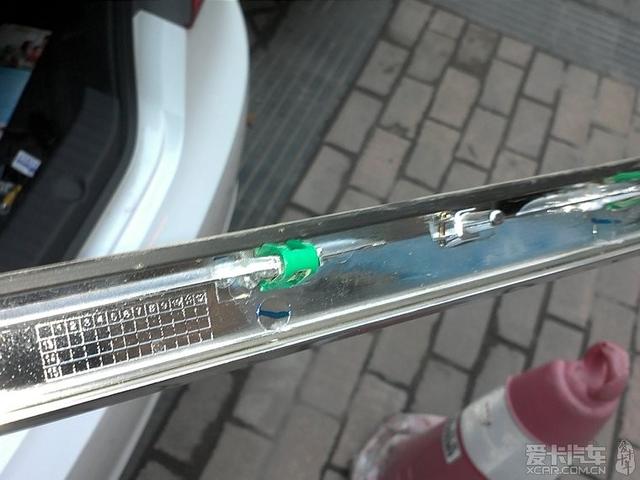

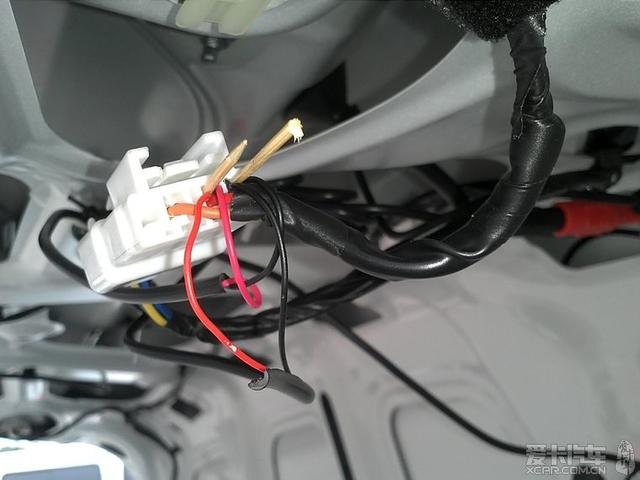

聲明：本帖系轉載于愛卡汽車論壇 作者:渣古の右眼,版權歸作者以及愛卡汽車所有。 雖然說俺倒車水平不差，倒車影像可有可無。但俺小區燈光不好，晚上晴天還好，雨天基本上打不開窗看不到兩邊鏡子，倒車難度上升一級，只能讓家人撐著傘在外指揮……（話說索8的隔音做得真玄乎，在里面聽外面的喇叭聽不見，但外面聽音量9的音樂卻能聽到……）前段時間敗了個帶雷達測速的華創E路航X20豪華版，本來還帶個無線倒車攝像頭，可是俺嫌棄它難看+要拆牌照螺絲，就丟到一邊了（浪費了附加的一百塊錢） 就是這個  但是考慮自己是純手動工作的，于是俺保留了那個無線模塊。然后等申通把東西送來，可是等了好多天了（不知道是否11效應）貨還停在深圳，俺都不耐煩了，剛想聯系店家親一下時，貨才送到了……   就那么多東西花了俺100塊大洋。  是不是CCD的見仁見智了。  我的導航帶2.5MMAV接口，本來店家說可以把原來標配的AV蓮花頭線給我換成一邊蓮花一邊2.5MM的。但是我郁悶了：我的無線發射器是3.5mm的接口，店家原來說沒有這種線，那怎么辦呢？所以我找來了一個廢耳機，把3.5的頭剪掉去皮，留出焊接的地方，然后再找根無用的蓮花頭線留一點帶頭，然后焊接在一塊（我的無線模塊試過了，自己做的那根線是3.5的第二節接到蓮花頭的中間，3.5的第三節（非尖頭）接到蓮花頭圓環），做好的圖在下面接好的電路里。 于是，開始了，拆里面的塑料不用說了吧？看到有塑料螺絲都輕輕一扭卸掉，還有個手把的兩個螺絲別忘了，卸掉了螺絲那塊黑色塑料板就很容易拉下來的（拉不下來要看哪個螺絲沒卸，切勿用力）。然后就是這樣：  選的右邊的線。  在兩邊倒車燈旁邊的鋼板里面可以發現各有兩個螺母。我訂的攝像頭是裝牌照右邊的，所以我要把右倒車燈拆掉，所以就是拆掉倒車燈座旁邊的兩個黑色螺帽，以及鋼板里兩邊的兩個螺母（一個是倒車燈座的，一個就是外面的那條銀色裝飾條的，因為那天害怕下雨急了點沒拍這照片，自己對照里外位置來確定螺母是固定燈座還是裝飾條吧）。把右邊倒車燈座拆下來后（要小心不要蠻勁，最好還是推螺絲來推燈座出來），就可以發現裝飾條是怎么固定的了，拆裝飾條的方法要先除掉剛剛說的左右各一個螺母，然后從剛剛卸掉的右倒車燈座留出的空位抓著上方往外掰（我原來是很小心小力小力地掰，后來怕下雨了狠心用點力拔出來了，但并不代表我推薦你用力掰，還是小心為好- -） 掰出來的裝飾條里面是有這種綠色扣子扣住的……  然后就是外面的牌照燈（這是我沒拆裝飾條前拍的，其實都是要拆裝飾條才能布線的）  好臟……  把這個燈線剪掉……不剪掉裝不進去（不想剪線的可以把這小燈座放到旁邊位置，然后在線刮出一點銅露出，用電工膠布包好就行）  做好就這樣，用熱縮管包住，因為是LED，所以正負要接對。  里面接線就是如此，紅色的是信號發射器電源線，藍色是攝像頭的電源線，綠色的就是攝像頭的線（看到那個橡皮套嗎？攝像頭的兩根線就是這里進來的）  信號的線就是我自己做的，看到信號發射器的下面的紅色插頭嗎？  12V電源就接到這個倒車燈的電（我這樣插上去，不想破壞原車線路，大家自己見仁見智吧）  裝好的效果   試一下，感覺還行，就是畫面有時有雪花，可能信號不好，還是供電不好吧？   到此就一段落了，唉，沒錢呀，有錢一定裝中控的，便宜的中控又怕影響音質…… 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
